LIETOŠANAS INSTRUKCIJA RF65A967FB1 SAMSUNG

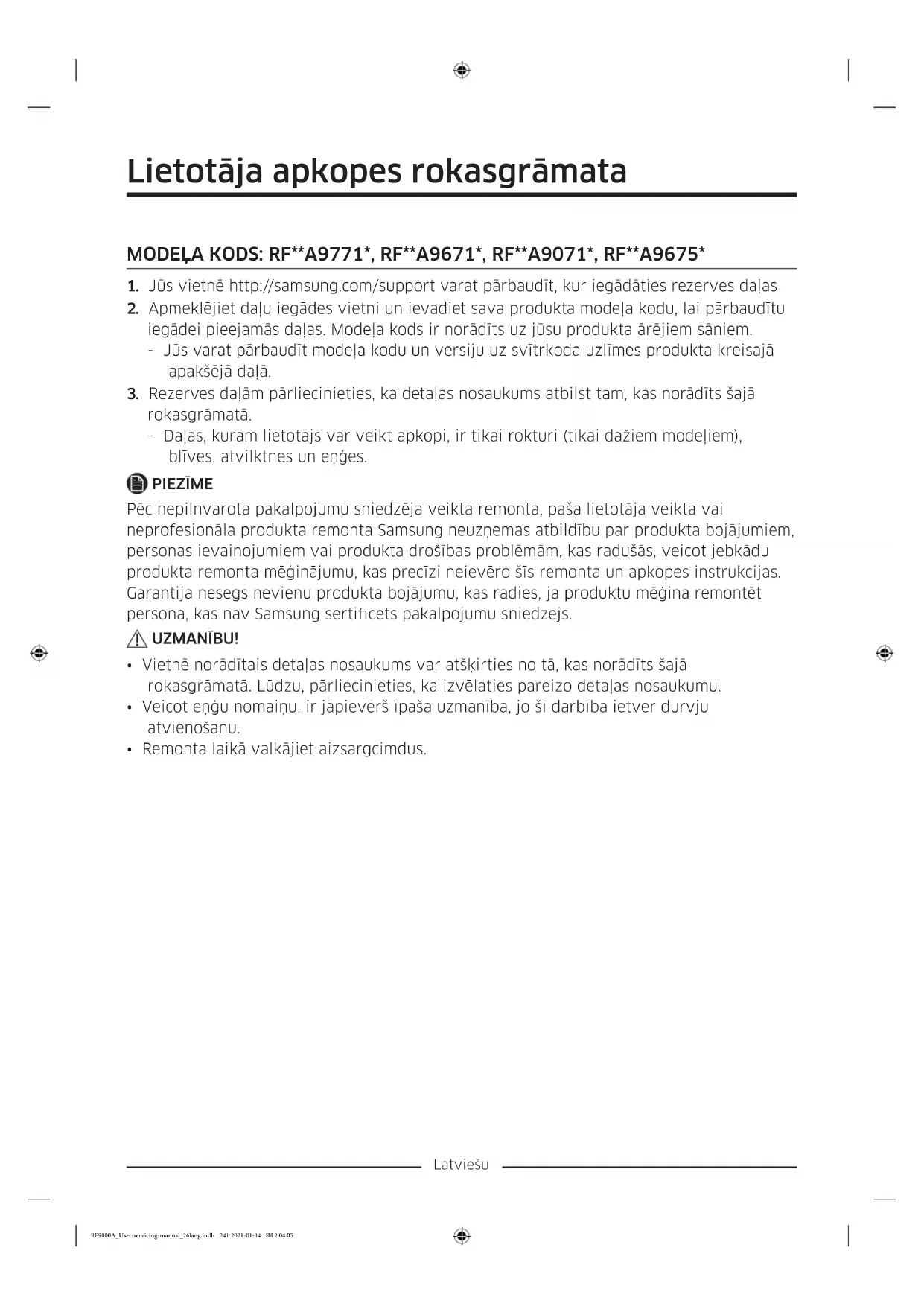

1. Jūs vietnē http://samsung.com/support varat pārbaudīt, kur iegādāties rezerves daļas

2. Apmeklējiet daļu iegādes vietni un ievadiet sava produkta modeļa kodu, lai pārbaudītu

iegādei pieejamās daļas. Modeļa kods ir norādīts uz jūsu produkta ārējiem sāniem. - Jūs varat pārbaudīt modeļa kodu un versiju uz svītrkoda uzlīmes produkta kreisajā apakšējā daļā.

3. Rezerves daļām pārliecinieties, ka detaļas nosaukums atbilst tam, kas norādīts šajā

rokasgrāmatā. - Daļas, kurām lietotājs var veikt apkopi, ir tikai rokturi (tikai dažiem modeļiem), blīves, atvilktnes un eņģes. PIEZĪME Pēc nepilnvarota pakalpojumu sniedzēja veikta remonta, paša lietotāja veikta vai neprofesionāla produkta remonta Samsung neuzņemas atbildību par produkta bojājumiem, personas ievainojumiem vai produkta drošības problēmām, kas radušās, veicot jebkādu produkta remonta mēģinājumu, kas precīzi neievēro šīs remonta un apkopes instrukcijas. Garantija nesegs nevienu produkta bojājumu, kas radies, ja produktu mēģina remontēt persona, kas nav Samsung serticēts pakalpojumu sniedzējs. UZMANĪBU!

• Vietnē norādītais detaļas nosaukums var atšķirties no tā, kas norādīts šajā rokasgrāmatā. Lūdzu, pārliecinieties, ka izvēlaties pareizo detaļas nosaukumu.

• Veicot eņģu nomaiņu, ir jāpievērš īpaša uzmanība, jo šī darbība ietver durvju atvienošanu.

• Remonta laikā valkājiet aizsargcimdus. RF9000A_User-servicing-manual_26lang.indb 241 2021-01-14 2:04:05Latviešu Atkarībā no modeļa un valsts ledusskapja faktiskais attēls un daļas var atšķirties.

01 Augšējā eņģe 02 Blīve 03 Vidējā eņģe 04 Atvilktne 05 Apakšējā eņģe 06 Svītrkoda uzlīme RF9000A_User-servicing-manual_26lang.indb 242 2021-01-14 2:04:05Latviešu Blīves nomaiņa UZMANĪBU! Pārliecinieties, ka cieši pievienojat blīvi. Pretējā gadījumā var noplūst aukstais gaiss no ledusskapja. Lai noņemtu blīvi Atveriet durvis un izņemiet blīvi no durvīm. Lai nomainītu blīvi Pievienojiet jaunu blīvi pie ledusskapja durvīm. Raugieties, lai starp jauno blīvi un durvīm nav spraugu. RF9000A_User-servicing-manual_26lang.indb 243 2021-01-14 2:04:06Latviešu Atvilktnes nomaiņa UZMANĪBU! Pārliecinieties, vai atvilktne montāžas laikā ir pareizi ievietota sliedē. Lai izņemtu atvilktnes Uzmanīgi paceliet atvilktnes priekšējo daļu un izvelciet to.

• Mēs iesakām pirms atvilktnes izņemšanas noņemt durvju plauktus. Tas jādara, lai izvairītos no durvju plauktu bojājumiem.

• Lai ievietotu atpakaļ, novietojiet atvilktni uz vadotnēm un iebīdiet uz iekšu. Lai atkārtoti ievietotu atvilktnes Atkārtota atvilktņu ievietošana tiek veikta pretējā to izņemšanas darbību secībā RF9000A_User-servicing-manual_26lang.indb 244 2021-01-14 2:04:06Latviešu Eņģes nomaiņa Lai nomainītu eņģes, jums vispirms ir jāizņem durvis. UZMANĪBU!

• Uzmanīgi izņemiet durvis, jo tās ir smagas.

• Pirms eņģu nomaiņas uz grīdas nolieciet mīkstu paliktni, piemēram, kartonu, lai novērstu skrāpējumus uz durvīm, novietojot tās uz grīdas.

• Tā kā ar eņģēm ir jādarbojas uzmanīgi un nomaiņa jāveic diviem vai vairāk cilvēkiem, mēs iesakām izsaukt profesionālu tehnisko atbalstu.

• Ja eņģes atvienošanas laikā durvis netiek turētas, tās var nokrist un radīt ievainojumus.

• Pārliecinieties, ka vārpsta uz eņģes ir cieši pievilkta.

• Pārbaudiet, vai eņģe ir cieši pievienota pie korpusa.

• Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.

• Raugieties nesabojāt vadus, ksējot augšējo pārsegu.

• Ledusskapja sasvēršanai/nolikšanai nepieciešami vismaz 2 cilvēki.

• Atvienojiet barošanas vadu pirms durvju apgriešanas otrādi. Nepieciešamie instrumenti (nav iekļauti komplektācijā) Phillips skrūvgriezis Plakanais skrūvgriezis Muciņu tipa uzgriežņu atslēga

" (10 mm) Knaibles Seškanšu uzgriežņu atslēga

• Pārbaudiet, vai ūdens šļūtenes ir pievienotas atbilstoši krāsu marķējumam. (tikai modelim ar dozatoru)

• Lai novērstu ūdens noplūdes, katrai ūdens šļūtenei jābūt pilnībā ievietotai līdz caurspīdīgā savienotāja vidusdaļai. (tikai modelim ar dozatoru)

• Pārliecinieties, ka ūdens šļūtenes virsma nav bojāta. (tikai modelim ar dozatoru) Ledusskapja durvju atvienošana

1. Kad durvis ir aizvērtas, ar Phillips

skrūvgriezi izskrūvējiet augšējā pārsega skrūves (x3). Pavelciet uz augšu un noņemiet augšējo pārsegu ar savienotājiem.

2. Atvienojiet divus vada savienotājus

kreisās puses durvīs. Savienotāju pozīcija var atšķirties atkarībā no modeļa. UZMANĪBU!

• Nenoņemiet abas durvis vienlaicīgi. Vienmēr vienlaicīgi noņemiet tikai vienas durvis. Pretējā gadījumā ikviena no durvīm var nokrist un radīt traumas.

• Pirms savienotāju atvienošanas pārliecinieties, ka ledusskapis ir izslēgts.

3. Atvienojiet ūdens cauruli no savienotāja

kreisās puses durvīs, kā parādīts. - Šī darbība neattiecas uz modeļiem bez Automātiskās uzpildes tvertne un ūdens dozatora. RF9000A_User-servicing-manual_26lang.indb 246 2021-01-14 2:04:06Latviešu

4. Uzmanīgi pavelciet skavu uz augšu

vairākos soļos. Lai izvairītos no pirkstu savainošanas, nepielietojiet skavai pēkšņu spēku.

durvis, paceliet uz augšu un noņemiet augšējo eņģi. Noņemot eņģi, uzmanieties, lai nesabojātu savienotājvadus.

7. Lai noņemtu durvis, uzmanīgi paceliet tās

uz augšu. Nepielietojiet pārāk lielu spēku pret durvīm. Durvis var nokrist, radot traumas.

8. Noguldiet durvis uz līdzenas virsmas.

9. Atkārtojiet 1. līdz 8. darbību ārējām

durvīm, izņemot 3. darbību. Labās puses durvīm nav ūdens caurules. - 2. darbība neattiecas uz modeļiem bez vitrīnas durvīm. RF9000A_User-servicing-manual_26lang.indb 247 2021-01-14 2:04:07Latviešu Atvienojiet saldētavas durvis UZMANĪBU!

• Pirms saldētavas durvju noņemšanas noņemiet ledusskapja durvis.

• Esiet uzmanīgi, atvienojot apakšējos savienotājus.

noņemtu skrūvi, kas ksē pārsegu (A). - Šī darbība attiecas tikai uz labās puses saldētavas durvīm (Dzesēšanas režīma atlase+ durvīm).

3. Atvienojiet vada savienotājus.

- Šī darbība attiecas tikai uz labās puses saldētavas durvīm (Dzesēšanas režīma atlase+ durvīm).

4. Atrodiet eņģes vārpstu. Turot durvis

ar vienu roku, izmantojiet plakano skrūvgriezi vai seškanšu uzgriežņu atslēgu, lai nospiestu asi uz leju. Raugieties turēt durvis, lai novērstu to nokrišanu. RF9000A_User-servicing-manual_26lang.indb 248 2021-01-14 2:04:07Latviešu

5. Lai novērstu kontaktu ar vidējo eņģi,

nedaudz uz priekšu sasveriet durvis un pēc tam paceliet tās, lai izņemtu.

6. Atkārtojiet 1. līdz 5. darbību ārējām

durvīm, izņemot 2. un 3. darbību. Vidējā eņģe

izņemiet 2 bultskrūves (1, 2) ar 4,95 mm sešstūru uzgriežņu atslēgu, lai atdalītu vidējo eņģi.

• Saliekot atpakaļ eņģi, raugieties ksēt to šādā secībā, lai novērstu eņģes kustēšanos : Bultskrūve (1) g Bultskrūve (2) g Skrūve (3) RF9000A_User-servicing-manual_26lang.indb 249 2021-01-14 2:04:07Latviešu Apakšējā eņģe

muciņu tipa uzgriežņu atslēgu un pēc tam atdaliet apakšējo eņģi.

• Saliekot atpakaļ eņģi, raugieties ksēt to šādā secībā, lai novērstu eņģes kustēšanos: Bultskrūve (4) g Bultskrūve (5).

2. Pēc augšējās, vidējās un/vai apakšējās

eņģes nomaiņas veiciet salikšanu pretējā izjaukšanas darbību secībā. UZMANĪBU!

• Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.
