NÁVOD NA OBSLUHU RF65A967FB1 SAMSUNG

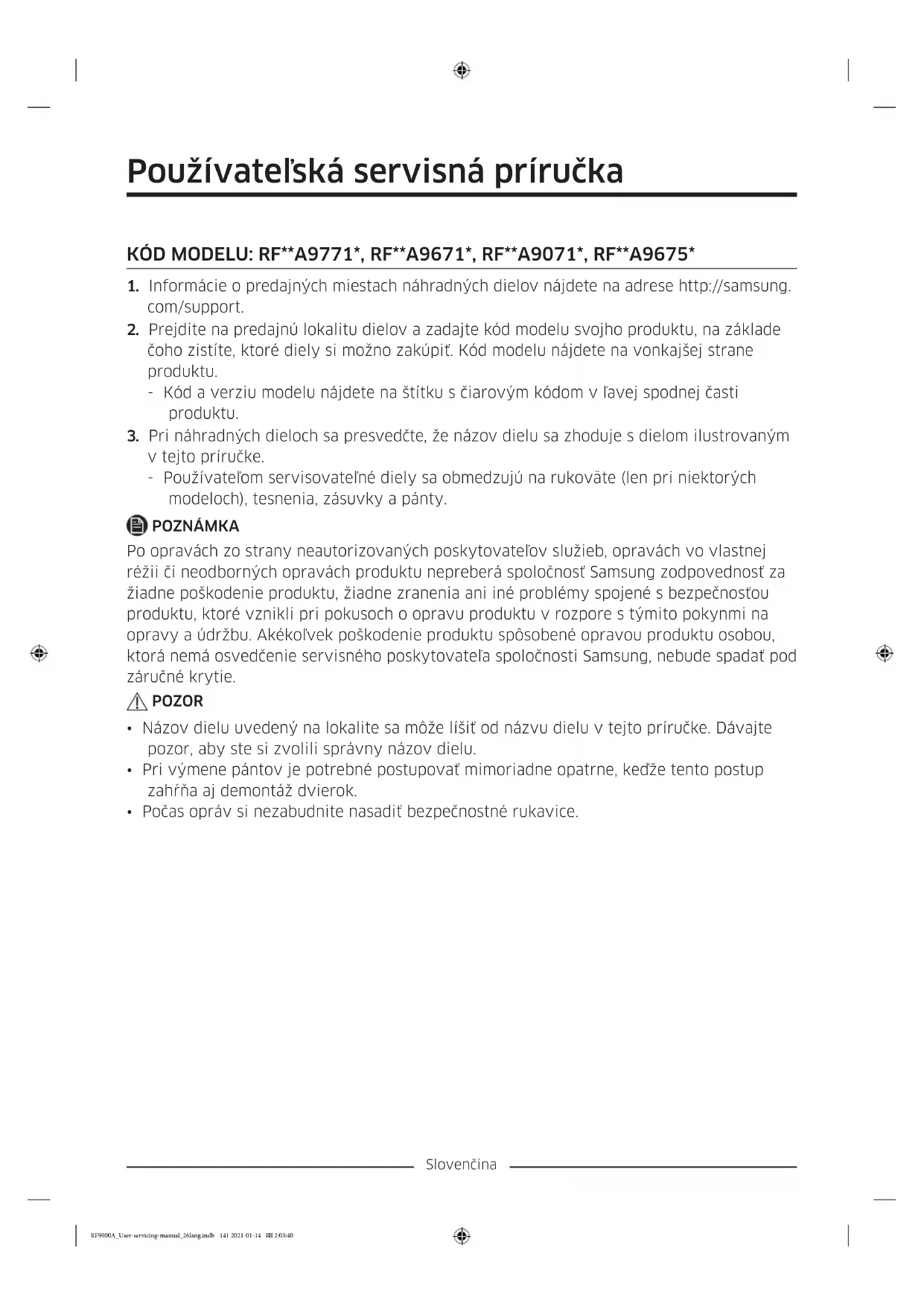

1. Informácie o predajných miestach náhradných dielov nájdete na adrese http://samsung.

čoho zistíte, ktoré diely si možno zakúpiť. Kód modelu nájdete na vonkajšej strane produktu. - Kód a verziu modelu nájdete na štítku s čiarovým kódom v ľavej spodnej časti produktu.

3. Pri náhradných dieloch sa presvedčte, že názov dielu sa zhoduje s dielom ilustrovaným

v tejto príručke. - Používateľom servisovateľné diely sa obmedzujú na rukoväte (len pri niektorých modeloch), tesnenia, zásuvky a pánty. POZNÁMKA Po opravách zo strany neautorizovaných poskytovateľov služieb, opravách vo vlastnej réžii či neodborných opravách produktu nepreberá spoločnosť Samsung zodpovednosť za žiadne poškodenie produktu, žiadne zranenia ani iné problémy spojené s bezpečnosťou produktu, ktoré vznikli pri pokusoch o opravu produktu v rozpore s týmito pokynmi na opravy a údržbu. Akékoľvek poškodenie produktu spôsobené opravou produktu osobou, ktorá nemá osvedčenie servisného poskytovateľa spoločnosti Samsung, nebude spadať pod záručné krytie. POZOR

• Názov dielu uvedený na lokalite sa môže líšiť od názvu dielu v tejto príručke. Dávajte pozor, aby ste si zvolili správny názov dielu.

• Pri výmene pántov je potrebné postupovať mimoriadne opatrne, keďže tento postup zahŕňa aj demontáž dvierok.

• Počas opráv si nezabudnite nasadiť bezpečnostné rukavice. RF9000A_User-servicing-manual_26lang.indb 141 2021-01-14 2:03:40Slovenčina Skutočný vzhľad a uvedené diely chladničky sa môžu líšiť v závislosti od modelu a krajiny.

01 Horný pánt 02 Tesnenie 03 Stredný pánt 04 Zásuvka 05 Spodný pánt 06 Štítok s čiarovým kódom RF9000A_User-servicing-manual_26lang.indb 142 2021-01-14 2:03:40Slovenčina Výmena tesnenia POZOR Dbajte na to, aby bolo tesnenie dôsledne upevnené. V opačnom prípade môže z chladničky unikať studený vzduch. Demontáž tesnenia Otvorte dvierka a zložte z nich tesnenie. Osadenie tesnenia K dvierkam chladničky upevnite nové tesnenie. Dbajte na to, aby medzi novými tesneniami a dverami nezostal žiadny priestor. RF9000A_User-servicing-manual_26lang.indb 143 2021-01-14 2:03:40Slovenčina Výmena zásuvky POZOR Počas montáže dbajte na to, aby bola zásuvka správne vložená do koľajničky. Vybratie zásuviek Opatrne uchopte prednú stranu zásuvky a vytiahnite ju.

• Pred demontážou zásuvky vám odporúčame odstrániť dverové priehradky. Predídete tým ich poškodeniu.

• Pri opätovnom vložení vložte zásuvku do koľajničiek a zasuňte ju smerom dnu. Opätovná montáž zásuvky Opätovná montáž zásuviek prebieha v opačnom poradí ich demontáže. RF9000A_User-servicing-manual_26lang.indb 144 2021-01-14 2:03:40Slovenčina Výmena pántu Pred výmenou pántu je najprv potrebné demontovať dvierka. POZOR

• Pri demontáži dvierok postupujte mimoriadne opatrne, pretože majú vysokú hmotnosť.

• Pred výmenou pántov položte na podlahu mäkkú podložku (napríklad kartón), čím predídete poškrabaniu po zložení dvierok.

• Keďže je s pántmi potrebné narábať opatrne a na ich výmenu sú potrebné dve alebo viaceré osoby, odporúčame vám tento úkon zveriť do rúk odborným technikom.

• Ak pánt demontujete bez podržania dvierok, môže sa stať, že spadnú a spôsobia vám zranenie.

• Ubezpečte sa, že sú káblové konektory správne pripojené.

• Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče. VÝSTRAHA

• Pri náklone/pokladaní chladničky je potrebná využiť silu minimálne 2 ľudí.

• Pred zmenou smeru otáčania dvierok odpojte napájací kábel. Potrebné nástroje (nedodávajú sa) Krížový skrutkovač Plochý skrutkovač Nástrčkový kľúč

(10 mm) Kliešte Imbusový kľúč

" (5 mm) RF9000A_User-servicing-manual_26lang.indb 145 2021-01-14 2:03:41Slovenčina Opätovné osadenie pántov Odpojte prívod vody POZOR

• Aby ste predišli výskytu netesností, spojte hadice rovnakých farieb. (Len pre model s dávkovačom)

• Aby sa predišlo výskytu netesností, každú hadicu je potrebné úplne zasunúť do stredu priehľadnej spojky. (Len pre model s dávkovačom)

• Skontrolujte, že povrch hadice na vodu nie je poškodený. (Len pre model s dávkovačom) Demontáž dvierok chladničky

1. Pri zatvorených dvierkach použite

• Nedemontujte obidve dvierka súčasne. Naraz vždy demontujte iba jedny dvierka. V opačnom prípade môžu jedny z dvierok spadnúť a poraniť vás.

• Pred odpojením konektorov sa presvedčte, že je chladnička vypnutá.

3. Podľa znázornenia odpojte vodovodné

potrubie zo spojky na ľavých dvierkach. - Tento krok sa nevzťahuje na modely bez džbánu s automatickým dopĺňaním a dávkovača na vodu. RF9000A_User-servicing-manual_26lang.indb 146 2021-01-14 2:03:41Slovenčina

4. Svorku vysúvajte opatrne v niekoľkých

krokoch. V snahe predísť zraneniu prstov nepôsobte na svorku nárazovou silou.

zvislým smerom. Na dvierka nevyvíjajte nadmernú silu. Mohli by spadnúť a spôsobiť fyzické zranenie.

8. Dvierka položte na rovný povrch.

9. Zopakujte kroky 1–8 pri druhých

dvierkach, s výnimkou kroku 3. Na pravých bočných dvierkach nie je hadička na vodu. - Krok 2 sa nevzťahuje na modely bez prezentačných dvierok. RF9000A_User-servicing-manual_26lang.indb 147 2021-01-14 2:03:41Slovenčina Demontáž dvierok mrazničky POZOR

• Pred demontážou dvierok mrazničky nezabudnite demontovať dvierka chladničky.

• Pri odpájaní spodných konektorov postupujte opatrne.

2. Na odskrutkovanie skrutky, ktorá

pridržiava kryt (A), použite krížový skrutkovač. - Tento krok sa týka iba dvierok mrazničky na pravej strane (dvierok priestoru Chladenie Select+).

dvierka jednou rukou, pomocou plochého skrutkovača alebo imbusového kľúča zatlačte valček smerom nadol. Dvierka nezabudnite držať, aby nedošlo k ich pádu. RF9000A_User-servicing-manual_26lang.indb 148 2021-01-14 2:03:42Slovenčina

6. Zopakujte kroky 1–5 pri druhých

dvierkach, s výnimkou krokov 2 a 3. Stredný pánt

skrutkovača (+) a 2 skrutky (1, 2) odskrutkujte pomocou 4,95 mm šesťhranného kľúča, čím oddelíte stredný pánt.

• Pri opätovnej montáži pánt nezabudnite upevniť v nasledovnom poradí, čím zamedzíte jeho pohybu. : Skrutka (1) g Skrutka (2) g Skrutka (3) RF9000A_User-servicing-manual_26lang.indb 149 2021-01-14 2:03:42Slovenčina Spodný pánt

1. Pomocou 10 mm nástrčkového kľúča

odstráňte 2 skrutky (4, 5) a následne oddeľte spodný pánt.

• Pri opätovnej montáži pántu ho nezabudnite upevniť v nasledovnom poradí, čím zamedzíte jeho pohybu. Skrutka (4) g Skrutka (5).

2. Opätovná montáž po výmene horného,

stredného alebo spodného pántu spočíva v opačnom poradí krokov demontáže. POZOR

• Ubezpečte sa, že sú káblové konektory správne pripojené.
