ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RF65A967FB1 SAMSUNG

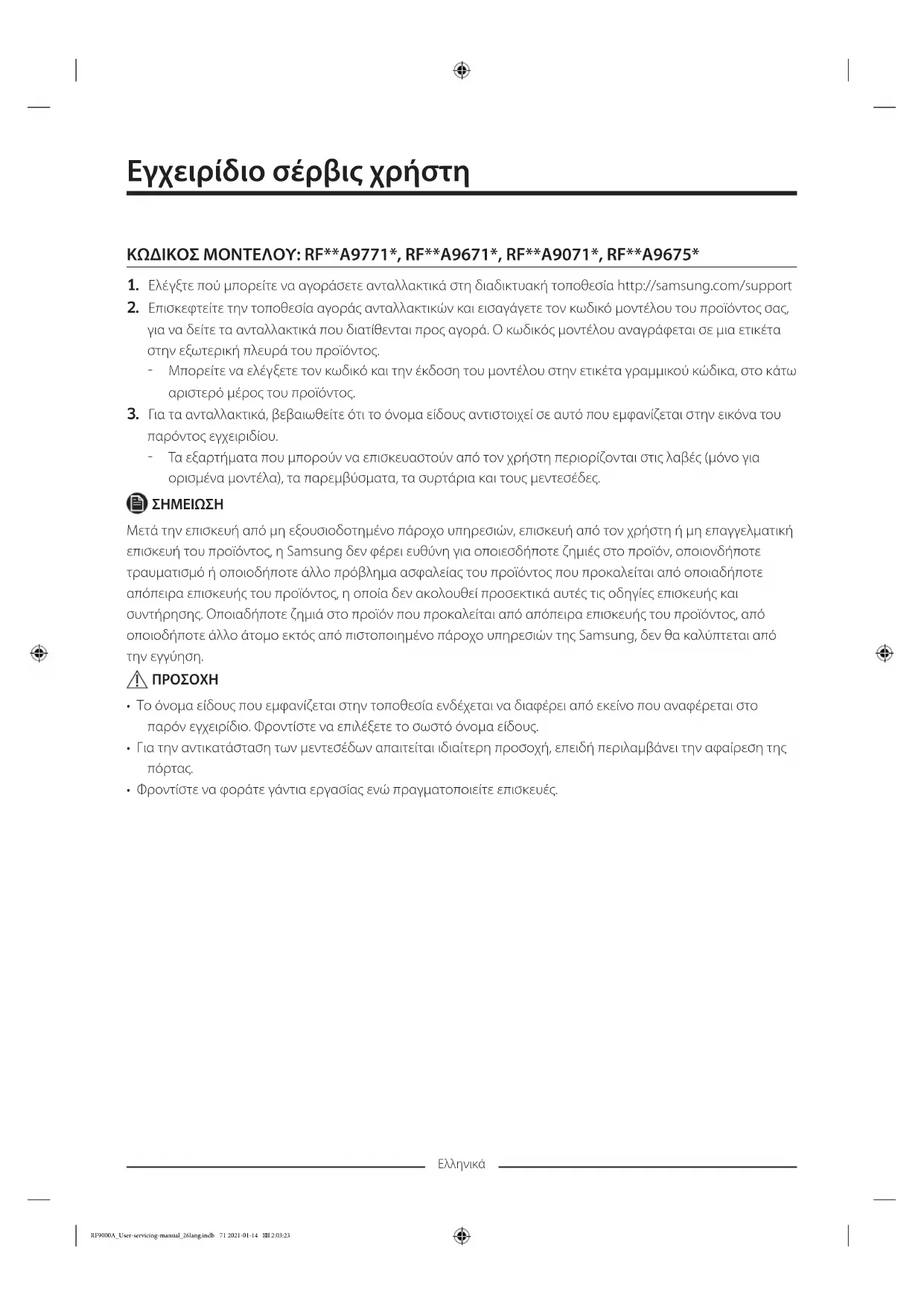

1. Ελέγξτε πού μπορείτε να αγοράσετε ανταλλακτικά στη διαδικτυακή τοποθεσία http://samsung.com/support

2. Επισκεφτείτε την τοποθεσία αγοράς ανταλλακτικών και εισαγάγετε τον κωδικό μοντέλου του προϊόντος σας,

για να δείτε τα ανταλλακτικά που διατίθενται προς αγορά. Ο κωδικός μοντέλου αναγράφεται σε μια ετικέτα στην εξωτερική πλευρά του προϊόντος. - Μπορείτε να ελέγξετε τον κωδικό και την έκδοση του μοντέλου στην ετικέτα γραμμικού κώδικα, στο κάτω αριστερό μέρος του προϊόντος.

3. Για τα ανταλλακτικά, βεβαιωθείτε ότι το όνομα είδους αντιστοιχεί σε αυτό που εμφανίζεται στην εικόνα του

παρόντος εγχειριδίου. - Τα εξαρτήματα που μπορούν να επισκευαστούν από τον χρήστη περιορίζονται στις λαβές (μόνο για ορισμένα μοντέλα), τα παρεμβύσματα, τα συρτάρια και τους μεντεσέδες.

Μετά την επισκευή από μη εξουσιοδοτημένο πάροχο υπηρεσιών, επισκευή από τον χρήστη ή μη επαγγελματική επισκευή του προϊόντος, η Samsung δεν φέρει ευθύνη για οποιεσδήποτε ζημιές στο προϊόν, οποιονδήποτε τραυματισμό ή οποιοδήποτε άλλο πρόβλημα ασφαλείας του προϊόντος που προκαλείται από οποιαδήποτε απόπειρα επισκευής του προϊόντος, η οποία δεν ακολουθεί προσεκτικά αυτές τις οδηγίες επισκευής και συντήρησης. Οποιαδήποτε ζημιά στο προϊόν που προκαλείται από απόπειρα επισκευής του προϊόντος, από οποιοδήποτε άλλο άτομο εκτός από πιστοποιημένο πάροχο υπηρεσιών της Samsung, δεν θα καλύπτεται από την εγγύηση.

• Το όνομα είδους που εμφανίζεται στην τοποθεσία ενδέχεται να διαφέρει από εκείνο που αναφέρεται στο παρόν εγχειρίδιο. Φροντίστε να επιλέξετε το σωστό όνομα είδους.

• Για την αντικατάσταση των μεντεσέδων απαιτείται ιδιαίτερη προσοχή, επειδή περιλαμβάνει την αφαίρεση της

• Φροντίστε να φοράτε γάντια εργασίας ενώ πραγματοποιείτε επισκευές. RF9000A_User-servicing-manual_26lang.indb 71 2021-01-14 2:03:23Ελληνικά Η πραγματική εμφάνιση και τα παρεχόμενα εξαρτήματα του ψυγείου ενδέχεται να διαφέρουν, ανάλογα με το μοντέλο και τη χώρα.

01 Επάνω μεντεσές 02 Παρέμβυσμα 03 Μεσαίος μεντεσές 04 Συρτάρι 05 Κάτω μεντεσές 06 Ετικέτα γραμμικού κώδικα RF9000A_User-servicing-manual_26lang.indb 72 2021-01-14 2:03:23Ελληνικά Αντικατάσταση παρεμβύσματος

Φροντίστε να προσαρτήσετε σταθερά το παρέμβυσμα. Διαφορετικά, ενδέχεται να διαρρεύσει κρύος αέρας από

Για να αφαιρέσετε το παρέμβυσμα Ανοίξτε την πόρτα και αφαιρέστε το παρέμβυσμα από

Για να αντικαταστήσετε το παρέμβυσμα Προσαρτήστε ένα νέο παρέμβυσμα στην πόρτα του ψυγείου. Βεβαιωθείτε ότι δεν υπάρχει κενό ανάμεσα στο νέο παρέμβυσμα και την πόρτα. RF9000A_User-servicing-manual_26lang.indb 73 2021-01-14 2:03:23Ελληνικά Αντικατάσταση συρταριού

Βεβαιωθείτε ότι το συρτάρι έχει εισαχθεί σωστά στη ράγα κατά την τοποθέτηση. Για να αφαιρέσετε τα συρτάρια Ανασηκώστε προσεκτικά το εμπρός μέρος του συρταριού και σύρετέ το έξω.

• Συνιστούμε να αφαιρείτε τα ράφια των πορτών προτού αφαιρέσετε το συρτάρι. Αυτό γίνεται για να αποτραπεί η πρόκληση ζημιάς στα ράφια των

• Για να το επανατοποθετήσετε, εισαγάγετε το συρτάρι στις ράγες του πλαισίου και κατόπιν σύρετέ το προς τα μέσα. Για να επανατοποθετήσετε τα συρτάρια Για να επανατοποθετήσετε τα συρτάρια, ακολουθήστε τα αντίστοιχα βήματα αφαίρεσης με την αντίστροφη

RF9000A_User-servicing-manual_26lang.indb 74 2021-01-14 2:03:23Ελληνικά Αντικατάσταση μεντεσέ Για να αντικαταστήσετε τους μεντεσέδες, πρέπει πρώτα να αφαιρέσετε τις πόρτες.

• Όταν αφαιρείτε τις πόρτες, να είστε ιδιαίτερα προσεκτικοί επειδή οι πόρτες είναι βαριές.

• Προτού αντικαταστήσετε τους μεντεσέδες, τοποθετήστε ένα μαλακό υλικό όπως χαρτόνι στο δάπεδο, για να αποτρέψετε την πρόκληση γρατσουνιών στις πόρτες όταν τις τοποθετήσετε στο δάπεδο.

• Επειδή οι μεντεσέδες χρειάζονται προσεκτικό χειρισμό και πρέπει να αντικατασταθούν από δύο ή περισσότερα άτομα, συνιστούμε να ζητήσετε επαγγελματική τεχνική υποστήριξη.

• Αν αφαιρέσετε τον μεντεσέ χωρίς να κρατάτε την πόρτα, η πόρτα ενδέχεται να πέσει και να προκαλέσει τραυματισμό.

• Βεβαιωθείτε ότι ο άξονας είναι στερεωμένος σταθερά στον μεντεσέ.

• Βεβαιωθείτε ότι ο μεντεσές είναι προσαρτημένος σταθερά στον θάλαμο.

• Βεβαιωθείτε ότι οι σύνδεσμοι καλωδίων είναι συνδεδεμένοι σωστά.

• Προσέχετε να μην προκαλέσετε ζημιά στα καλώδια όταν στερεώνετε το επάνω κάλυμμα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Για να γείρετε/ακουμπήσετε κάτω το ψυγείο, απαιτούνται τουλάχιστον 2 άτομα.

• Αποσυνδέστε το καλώδιο ρεύματος προτού αντιστρέψετε τις πόρτες. Απαιτούμενα εργαλεία (δεν παρέχονται) Κατσαβίδι Phillips Κατσαβίδι με επίπεδη κεφαλή Καστάνια

" (10 mm) Πένσα Κλειδί Allen

" (5 mm) RF9000A_User-servicing-manual_26lang.indb 75 2021-01-14 2:03:24Ελληνικά Για να αντικαταστήσετε τους μεντεσέδες Αποσύνδεση του σωλήνα νερού

• Βεβαιωθείτε ότι οι εύκαμπτοι σωλήνες νερού έχουν συνδεθεί με τα αντίστοιχα χρώματα. (Μόνο για το μοντέλο με διανεμητή)

• Για να αποτραπούν οι διαρροές νερού, κάθε εύκαμπτος σωλήνας νερού πρέπει να εισάγεται πλήρως στο κέντρο του διαφανούς συνδέσμου. (Μόνο για το μοντέλο με διανεμητή)

• Βεβαιωθείτε ότι η επιφάνεια του εύκαμπτου σωλήνα νερού δεν έχει υποστεί ζημιά. (Μόνο για το μοντέλο με

Αφαίρεση των πορτών του ψυγείου

1. Με τις πόρτες κλειστές, χρησιμοποιήστε ένα

κατσαβίδι Phillips για να αφαιρέσετε τις βίδες (x3) από το επάνω κάλυμμα. Τραβήξτε προς τα επάνω και αφαιρέστε το επάνω κάλυμμα με τους συνδέσμους.

2. Αποσυνδέστε τους δύο συνδέσμους καλωδίων

στην αριστερή πόρτα. Η θέση των συνδέσμων διαφέρει, ανάλογα με το μοντέλο.

• Μην αφαιρείτε και τις δύο πόρτες συγχρόνως. Φροντίστε να αφαιρείτε μία πόρτα κάθε φορά. Διαφορετικά, οποιαδήποτε από τις πόρτες ενδέχεται να πέσει και να προκαλέσει τραυματισμό.

• Βεβαιωθείτε ότι το ψυγείο είναι απενεργοποιημένο προτού αποσυνδέσετε τους συνδέσμους.

3. Αποσυνδέστε τον σωλήνα νερού από τον σύνδεσμο

στην αριστερή πόρτα, όπως φαίνεται στην εικόνα. - Αυτό το βήμα δεν ισχύει για τα μοντέλα χωρίς κανάτα αυτόματου γεμίσματος και διανεμητή

4. Σύρετε προσεκτικά τον σφιγκτήρα προς τα

επάνω, σε πολλαπλά βήματα. Για να αποτραπούν τραυματισμοί των δακτύλων, μην ασκείτε απότομα δύναμη στον σφιγκτήρα.

5. Τραβήξτε προς τα επάνω τον σφιγκτήρα για να τον

6. Ανοίξτε την πόρτα υπό γωνία 90 μοιρών. Ενώ

κρατάτε την πόρτα, τραβήξτε προς τα επάνω και αφαιρέστε τον επάνω μεντεσέ. Προσέχετε να μην προκαλέσετε ζημιά στα καλώδια του συνδέσμων όταν αφαιρείτε τον μεντεσέ.

7. Τραβήξτε προσεκτικά την πόρτα κατακόρυφα

προς τα επάνω για να την αφαιρέσετε. Μην ασκείτε υπερβολική δύναμη στην πόρτα. Η πόρτα μπορεί να πέσει, προκαλώντας τραυματισμό.

8. Ακουμπήστε την πόρτα κάτω, σε επίπεδη επιφάνεια.

9. Επαναλάβετε τα βήματα 1-8 για την άλλη πόρτα,

εκτός από το βήμα 3. Δεν υπάρχει σωλήνας νερού στη δεξιά πόρτα. - Το βήμα 2 δεν ισχύει για τα μοντέλα χωρίς πόρτα με βιτρίνα. RF9000A_User-servicing-manual_26lang.indb 77 2021-01-14 2:03:24Ελληνικά Αφαίρεση των πορτών του καταψύκτη

• Φροντίστε να αφαιρέσετε τις πόρτες του ψυγείου προτού αφαιρέσετε τις πόρτες του καταψύκτη.

• Προσέχετε όταν αποσυνδέετε τους κάτω συνδέσμους.

1. Ανοίξτε την πόρτα του καταψύκτη.

2. Χρησιμοποιήστε ένα κατσαβίδι Phillips για να

αφαιρέσετε τη βίδα που συγκρατεί το κάλυμμα (Α). - Αυτό το βήμα ισχύει μόνο για τη δεξιά πόρτα του καταψύκτη (πόρτα θαλάμου Επιλογή

3. Αποσυνδέστε τους συνδέσμους καλωδίων.

- Αυτό το βήμα ισχύει μόνο για τη δεξιά πόρτα του καταψύκτη (πόρτα θαλάμου Επιλογή

4. Εντοπίστε τον άξονα του μεντεσέ. Ενώ κρατάτε

την πόρτα με το ένα χέρι, χρησιμοποιήστε ένα κατσαβίδι με επίπεδη κεφαλή ή κλειδί Allen για να πιέσετε τον άξονα προς τα κάτω. Φροντίστε να κρατάτε την πόρτα, για να αποτρέψετε την πτώση

5. Για να αποτρέψετε την επαφή με τον μεσαίο

μεντεσέ, γείρετε την πόρτα ελαφρώς προς τα εμπρός και, στη συνέχεια, ανασηκώστε την για να την αφαιρέσετε.

6. Επαναλάβετε τα βήματα 1-5 για την άλλη πόρτα,

εκτός από τα βήματα 2 και 3. Μεσαίος μεντεσές

1. Αφαιρέστε τη 1 βίδα (3) με κατσαβίδι (+) και

αφαιρέστε τα 2 μπουλόνια (1, 2) με εξαγωνικό κλειδί 4,95 mm για να διαχωρίσετε τον μεσαίο μεντεσέ.

• Όταν επανασυναρμολογείτε τον μεντεσέ, φροντίστε να τον στερεώσετε με την ακόλουθη σειρά για να αποτρέψετε τη μετακίνηση του μεντεσέ. : Μπουλόνι (1) g Μπουλόνι (2) g Βίδα (3) RF9000A_User-servicing-manual_26lang.indb 79 2021-01-14 2:03:25Ελληνικά Κάτω μεντεσές

1. Αφαιρέστε τα 2 μπουλόνια (4, 5) με μια καστάνια

10 mm και, στη συνέχεια, διαχωρίστε τον κάτω

• Όταν επανασυναρμολογείτε τον μεντεσέ, φροντίστε να τον στερεώσετε με την ακόλουθη σειρά για να αποτρέψετε τη μετακίνηση του μεντεσέ: Μπουλόνι (4) g Μπουλόνι (5).

2. Συναρμολογήστε εφαρμόζοντας την αντίστροφη

διαδικασία σε σχέση με την αποσυναρμολόγηση, αφού αντικαταστήσετε τον επάνω, τον μεσαίο ή/και τον κάτω μεντεσέ.

• Βεβαιωθείτε ότι οι σύνδεσμοι καλωδίων είναι συνδεδεμένοι σωστά.

• Προσέχετε να μην προκαλέσετε ζημιά στα καλώδια όταν στερεώνετε το επάνω κάλυμμα. RF9000A_User-servicing-manual_26lang.indb 80 2021-01-14 2:03:25Svenska Serviceanvisningar för användare MODELLKOD: RF**A9771*, RF**A9671*, RF**A9071*, RF**A9675*
