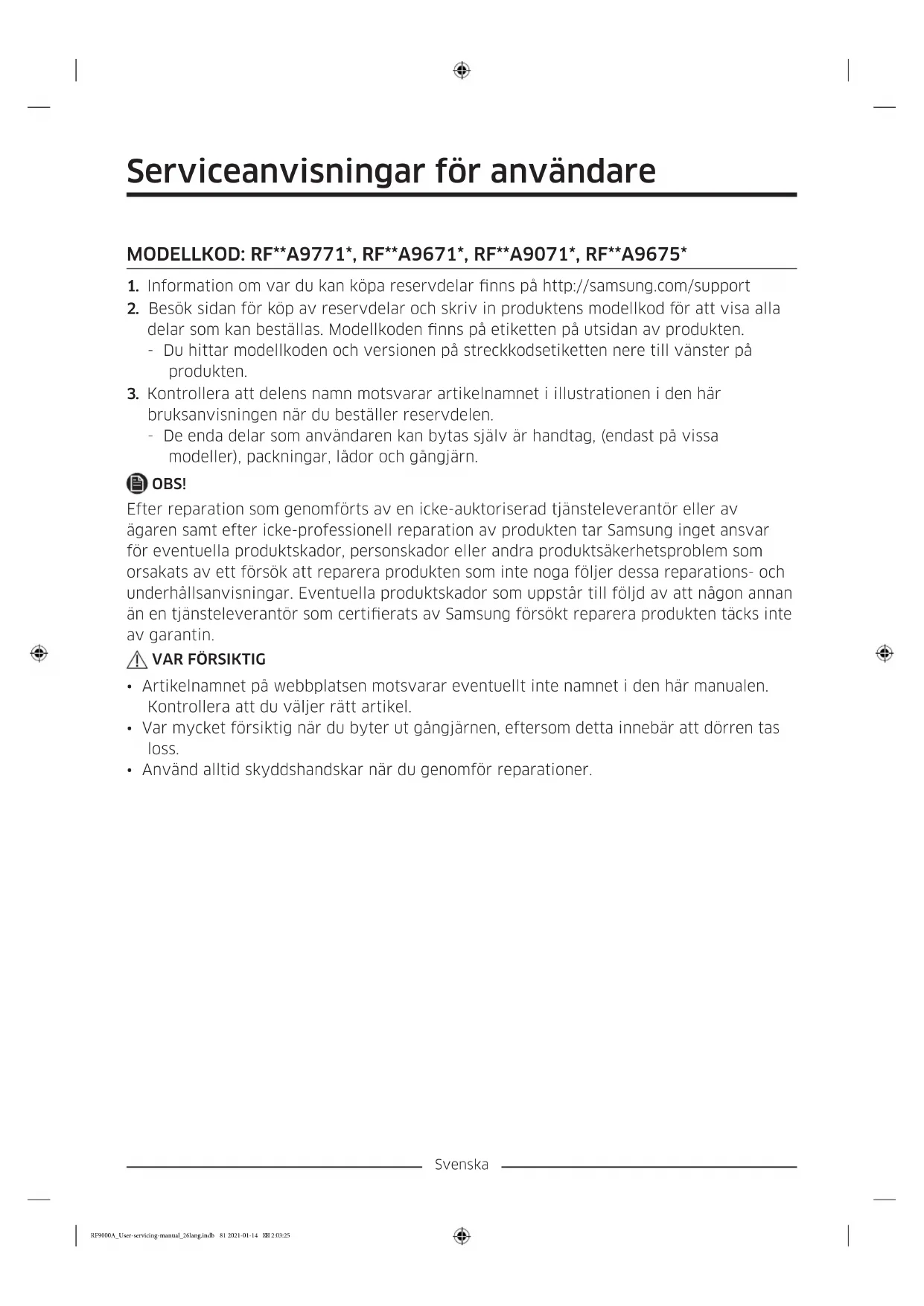

BRUKSANVISNING RF65A967FB1 SAMSUNG

1. Information om var du kan köpa reservdelar nns på http://samsung.com/support

2. Besök sidan för köp av reservdelar och skriv in produktens modellkod för att visa alla

delar som kan beställas. Modellkoden nns på etiketten på utsidan av produkten. - Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på produkten.

3. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den här

bruksanvisningen när du beställer reservdelen. - De enda delar som användaren kan bytas själv är handtag, (endast på vissa modeller), packningar, lådor och gångjärn. OBS! Efter reparation som genomförts av en icke-auktoriserad tjänsteleverantör eller av ägaren samt efter icke-professionell reparation av produkten tar Samsung inget ansvar för eventuella produktskador, personskador eller andra produktsäkerhetsproblem som orsakats av ett försök att reparera produkten som inte noga följer dessa reparations- och underhållsanvisningar. Eventuella produktskador som uppstår till följd av att någon annan än en tjänsteleverantör som certierats av Samsung försökt reparera produkten täcks inte av garantin.

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du väljer rätt artikel.

• Var mycket försiktig när du byter ut gångjärnen, eftersom detta innebär att dörren tas loss.

• Använd alltid skyddshandskar när du genomför reparationer. RF9000A_User-servicing-manual_26lang.indb 81 2021-01-14 2:03:25Svenska Det faktiska utseendet och medföljande delar till kylskåpet kan skilja sig åt beroende på modell och land.

01 Övre gångjärn 02 Packning 03 Mittengångjärn 04 Låda 05 Nedre gångjärn 06 Streckkodsetikett RF9000A_User-servicing-manual_26lang.indb 82 2021-01-14 2:03:25Svenska Byta ut packningar

Tryck fast packningen ordentligt. Annars nns det risk för att det läcker kalluft ur kylskåpet. Ta bort packningen Öppna dörren och ta ut packningen ur dörren. Sätta in packningen Tryck in en ny packning i kylskåpsdörren. Kontrollera att det inte nns något glapp mellan den nya packningen och dörren. RF9000A_User-servicing-manual_26lang.indb 83 2021-01-14 2:03:26Svenska Byta ut lådor

Kontrollera att lådan är helt inskjuten i skenan vid montering. Ta ut lådorna Lyft försiktigt upp lådans framsida och dra ut den.

• Vi rekommenderar att du tar bort dörrfacken innan du tar bort lådan. Detta för att förhindra skador på dörrfacken.

• För att sätta tillbaka ska du föra in lådan i ramskenorna och skjuta inåt. Sätta tillbaka lådor Lådorna sätts tillbaka i steg med motsatt ordningsföljd till hur de togs ut RF9000A_User-servicing-manual_26lang.indb 84 2021-01-14 2:03:26Svenska Byta ut gångjärn För att byta ut gångjärnen måste du först ta bort dörren.

• Var mycket försiktig när du tar loss dörrarna, eftersom de är tunga.

• Lägg ett mjukt underlag, till exempel en kartong, på golvet innan du ställer dörren på den och byter ut gångjärnet, så att dörren inte repas.

• Eftersom gångjärnen ska hanteras försiktigt och det krävs två eller era personer för att byta ut dem rekommenderar vi att du tillkallar professionell teknisk servicepersonal.

• Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada.

• Se till att gångjärnsaxeln sitter säkert på gångjärnet.

• Kontrollera att gångjärnet sitter ordentligt fast vid själva kylskåpet.

• Se till att kabelkontakterna är korrekt anslutna.

• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet. VARNING

• Minst två personer behöver samarbeta för att luta/lägga ned kylskåpet.

• Koppla bort strömsladden innan du vänder dörrarna. Verktyg som behövs (följer inte med) Phillips-skruvmejsel Spårmejsel Hylsnyckel

" (10 mm) Tång Insexnyckel

" (5 mm) RF9000A_User-servicing-manual_26lang.indb 85 2021-01-14 2:03:26Svenska Byta ut gångjärnen Koppla bort vattenledningen

• Se till att vattenslangarna ansluts med överensstämmande färger. (Endast för utmatningsmodellen.)

• För att undvika vattenläckage ska varje vattenslang föras in helt till mitten av den transparenta kopplingen. (Endast för utmatningsmodellen.)

• Se till att vattenslangens yta inte är skadad. (Endast för utmatningsmodellen.) Demontera kylskåpsdörrarna

1. När dörrarna är stängda, använd

en stjärnskruvmejsel för att ta bort skruvarna (x3) från det övre höljet. Dra upp och avlägsna det övre höljet med anslutningarna.

2. Koppla från de två ledningskontakterna

på den vänstra dörren. Anslutningarnas position skiljer sig åt beroende på modell.

• Ta inte bort båda dörrarna samtidigt. Se till att bara ta bort en dörr åt gången. Annars kan en av dörrarna falla och orsaka personskada.

• Se till att stänga av strömmen till kylskåpet innan du kopplar från anslutningarna.

3. Koppla bort vattenröret från kopplingen

på den vänstra dörren så som visas. - Detta steg gäller inte modellerna som ej har AutoFill-kanna och vattenmaskinen. RF9000A_User-servicing-manual_26lang.indb 86 2021-01-14 2:03:27Svenska

4. Dra försiktigt upp klämman i era steg.

För att förhindra ngerskador ska du inte använda plötslig kraft på klämman.

5. Dra upp klämman för att avlägsna den.

6. Öppna dörren 90 grader. Håll i dörren,

lyft upp och ta bort det övre gångjärnet. Var försiktig så att du inte skadar anslutningskablarna när du tar bort gångjärnet.

7. Lyft försiktigt upp dörren vertikalt för att

ta bort den. Använd inte för mycket kraft på dörren. Dörren kan falla och orsaka en fysisk skada.

8. Lägg ned dörren på en plan yta.

9. Upprepa steg 1-8 för den andra dörren,

förutom steg 3. Det nns inget vattenrör på höger sidodörr. - Steg 2 gäller inte modeller som ej har visningsdörren. RF9000A_User-servicing-manual_26lang.indb 87 2021-01-14 2:03:27Svenska Demontera frysdörrarna

• Se till att ta bort kylskåpsdörrarna innan du tar bort frysdörrarna.

• Var försiktig när du kopplar bort de nedre anslutningarna.

1. Öppna frysdörren.

2. Använd en stjärnskruvmejsel för att ta

bort skruven som håller fast höljet (A). - Detta steg gäller endast den högra frysdörren (Cool Select+ dörr).

3. Koppla loss kabelanslutningarna.

- Detta steg gäller endast den högra frysdörren (Cool Select+ dörr).

4. Leta rätt på gångjärnssprinten. Håll i

dörren med ena handen och använd en skruvmejsel eller insexnyckel för att trycka ner sprinten. Se till att du håller i dörren för att undvika att dörren faller. RF9000A_User-servicing-manual_26lang.indb 88 2021-01-14 2:03:27Svenska

5. För att undvika kontakt med gångjärnet i

mitten ska du luta dörren lite mot fronten och lyfta upp den för att ta bort den.

6. Upprepa steg 1-5 för den andra dörren,

förutom steg 2 och 3. Mittengångjärn

1. Ta bort skruven (3) med en

(+)-skruvmejsel och ta bort de 2 bultarna (1, 2) med en 4,95 mm sexkantig skiftnyckel för att lossa mittengångjärnet.

• När du sätter tillbaka gångjärnet ska du sätta fast det i följande ordning för att förhindra att gångjärnet rör på sig. : Bult (1) g Bult (2) g Skruv (3) RF9000A_User-servicing-manual_26lang.indb 89 2021-01-14 2:03:27Svenska Nedre gångjärn

1. Ta bort de två bultarna (4, 5) med en

10 mm hylsnyckel och ta sedan bort det nedre gångjärnet.

• När du sätter tillbaka gångjärnet ska du sätta fast det i följande ordning för att förhindra att gångjärnet rör på sig: Bult (4) g Bult (5).

2. Montera dörren i motsatt ordningsföljd

till nedmonteringen när du har bytt ut det övre, mitten- och det nedre gångjärnet.

• Se till att kabelkontakterna är korrekt anslutna.

• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet. RF9000A_User-servicing-manual_26lang.indb 90 2021-01-14 2:03:28Dansk Brugervejledning MODELKODE: RF**A9771*, RF**A9671*, RF**A9071*, RF**A9675*
