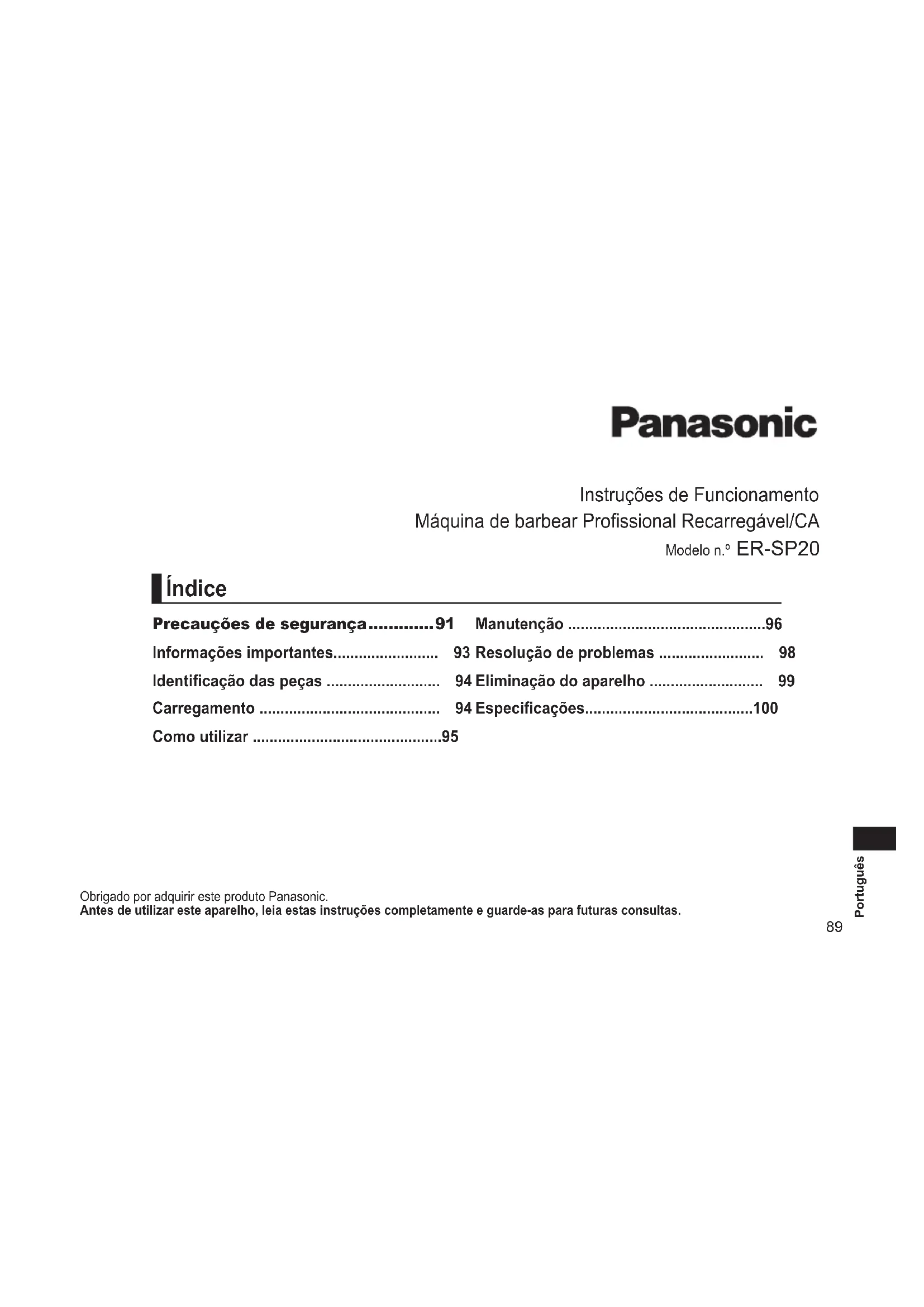

Instruções de Funcionamento

Máquina de barbear Profissional Recarregável/CA

Modelo n.º ER-SP20

Índice

Precauções de segurança....91 Manutenção ....96

Informações importantes.... 93 Resolução de problemas .... 98

Identificação das peças 94 Eliminação do aparelho 99

Carregamento 94 Especificações....100

Como utilizar .....95

Obrigado por adquirir este produto Panasonic.

Antes de utilizar este aparelho, leia estas instruções completamente e guarde-as para futuras consultas.

ADVERTÊNCIA

• Este aparelho pode ser utilizado por crianças a partir dos 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento de utilização caso tenham recebido supervisão ou instruções relativas à utilização segura do aparelho e compreendam os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser realizadas por crianças sem supervisão.
• O cabo de alimentação não pode ser substituído. Se o cabo ficar danificado, o transformador de CA terá de ser eliminado.
• O símbolo à direita indica que o aparelho é adequado para ser limpo sob uma torneira com água corrente.
• Não limpe com água quando o transformador CA estiver ligado.
• Não utilize qualquer outro dispositivo além do transformador de CA e da base de carregamento incluídos para qualquer efeito. Além disso, não utilize qualquer outro aparelho com o transformador CA e o suporte para carregamento incluídos. (Veja a pág. 94.)
• O símbolo à direita indica que é necessária uma fonte de alimentação amovível específica para ligar o aparelho à corrente eléctrica. A referência do tipo de fonte de alimentação está indicada junto do símbolo.

Precauções de segurança

Cumpra as instruções aqui apresentadas.

Para prevenir acidentes, ferimentos ou danos materiais, por favor, cumpra as instruções apresentadas em seguida.

A tabela seguinte indica o grau dos danos provocados por uma utilização incorreta.

PERIGO

Indica um perigo potencial que resultará em ferimentos graves ou morte.

ADVERTÊNCIA

Indica um perigo potencial que poderá resultar em ferimentos graves ou morte.

CUIDADO

Indica um perigo potencial que poderá resultar em ferimentos menores ou danos materiais.

ADVERTÊNCIA

Bete aparelho

• Este aparelho possui uma bateria recarregável incorporada. Não deite a bateria para o fogo nem a aqueça.
  Não carregue, use ou deixe em ambiente de alta temperatura.
• Caso contrário, poderá ocorrer sobreaquecimento, ignição ou explosão
• Não modifique nem repare o aparelho pelos seus próprios meios.

- Caso contrário, poderá ocorrer um incêndio, choque elétrico ou ferimentos. Contacte um centro de assistência autorizado para reparar o aparelho (substituição da bateria, etc.).

- Nunca desmonte o aparelho, exceto quando proceder à sua eliminação.

- Caso contrário, poderá ocorrer um incêndio, choque elétrico ou ferimentos.

Alimentação elétrica

• Não conete ou disconete o transformador da tomada elétrica com uma mão molhada.
• Caso contrário, poderá ocorrer um choque elétrico ou ferimentos.
• Não mergulhe o transformador de CA e a base de carregamento em água nem os lave com água.
• Não coloque o transformador de CA e a base de carregamento por cima ou próximo de um lavatório ou de uma banheira com água.
• Não utilize quando o transformador CA estiver danificado ou quando a ficha ficar solta na tomada elétrica.

• Não danifique o cabo nem a ficha de alimentação.

• Não deforme, modifique, dobre forçosamente nem puxe o cabo ou a ficha de alimentação. Além disso, não coloque nada pesado em cima do cabo nem força ou comprima.

• Caso contrário, poderá ocorrer um choque elétrico ou incêndio devido a um curto-circuito.

- Não utilize o aparelho de forma que exceda a potência nominal da tomada elétrica ou da instalação elétrica.

- Exceder a potência nominal ao ligar demasiadas fichas à tomada elétrica poderá causar um incêndio devido a sobreaquecimento.

- Insira completamente o transformador.

- Se não o fizer, poderá ocorrer um incêndio ou choque elétrico.

• Limpe periodicamente a ficha de alimentação, a ficha do aparelho e a ficha de carregamento para impedir a acumulação de pó.
• Se não o fizer, poderá ocorrer um incêndio devido a uma falha de isolamento causada por humidade.

Prevenção de acidentes

- Não o coloque ao alcance de crianças ou bebés. Não os deixe utilizar o aparelho.

- Colocar peças ou acessórios na boca pode causar um acidente ou ferimentos.

ADVERTÊNCIA

• Se ingerir o óleo de lubrificação acidentalmente, não induza vómito, beba uma grande quantidade de água e contacte um médico.
• Se o óleo de lubrificação entrar em contacto com os olhos, lave bem e imediatamente com água corrente e contacte um médico.
• Se não o fizer, poderão ocorrer problemas físicos.

Em caso de uma anormalidade ou falha

- Pare imediatamente de utilizar o aparelho e remova o transformador se ocorrer uma anormalidade ou avaria. - Se não o fizer, poderá ocorrer um incêndio, choque elétrico ou ferimentos.

- O corpo principal, o suporte para carregamento ou o transformador CA está deformado ou anormalmente quente.
- O corpo principal, o suporte para carregamento ou o transformador CA cheira a queimado.
- É emitido um som anormal durante a utilização ou o carregamento do corpo principal.
- Solicite imediatamente inspeção ou reparação num centro de assistência autorizado.

CUIDADO

Proteção da pele

• Verifique se a lâmina exterior do sistema tem fissuras ou deformações antes de a utilizar.
• Se não o fizer, poderão ocorrer ferimentos na pele.
• Não aplique a lâmina exterior do sistema diretamente sobre manchas ou feridas na pele.

• Caso contrário, poderão ocorrer ferimentos.

• Não utilize força excessiva ao aplicar a lâmina exterior do sistema contra o lábio ou outras zonas da cara.

• Não toque na secção da lâmina (secção metálica) da folha metálica interior.
• Caso contrário, poderá causar ferimentos na pele, nas orelhas ou nas mãos.
• Não utilize este aparelho para outros fins que não para aparar a barba e o cabelo na nuca, na parte posterior da cabeça e nos lados da cabeça.
• Caso contrário, poderão ocorrer ferimentos.
• Não exerça pressão excessiva na lâmina exterior do sistema. Além disso, não toque na lâmina exterior do sistema com os dedos ou unhas quando estiver em utilização.
  Se o fizer, poderão ocorrer ferimentos na pele ou reduzir a vida útil da lâmina exterior do sistema.

Precauções a ter em conta

• Não permita que objetos de metal ou lixo se colem à ficha de alimentação, à ficha do aparelho ou à ficha de carregamento.
• Caso contrário, poderá ocorrer um choque elétrico ou incêndio devido a um curto-circuito.
• Desligue o transformador da tomada elétrica quando não estiver a utilizá-lo.
  Se não o fizer, poderá ocorrer um choque elétrico ou incêndio devido a fuga elétrica resultante da deterioração do isolamento.

Manuseamento da bateria removida ao eliminá-la

PERIGO

• A bateria recarregável destina-se a ser utilizada apenas com este aparelho. Não use a bateria com outros aparelhos.
• Não carregue a bateria depois de esta ter sido retirada do aparelho.
• Não deite a bateria para o fogo nem a aqueça.

PERIGO

• Não bata, desmonte, modifique nem perfure com um prego.
• Evite que os terminais positivo e negativo da bateria entrem em contacto através de objetos metálicos.
• Não transporte nem guarde a bateria juntamente com peças metálicas, tal como colares e ganchos de cabelo.
• Não utilize nem deixe a bateria em locais onde fique exposta a altas temperaturas, tais como sob a luz direta do sol ou próximos de outras fontes de calor.
• Nunca retire o revestimento do tubo.
• Caso contrário, poderá ocorrer sobreaquecimento, ignição ou explosão.

ADVERTÊNCIA

• Depois de retirar a bateria recarregável, mantenha-a fora do alcance de crianças e bebés.
• A bateria irá prejudicar o organismo se for ingerida acidentalmente.
  Se isso acontecer, consulte imediatamente um médico.

- Se ocorrer uma fuga do líquido da bateria e este entrar em contacto com os olhos, não esfregue os olhos e enxague abundantemente com água limpa, como a água da torneira.

- Se não o fizer, poderão ocorrer ferimentos nos olhos. Consulte imediatamente um médico.

CUIDADO

- Se ocorrer uma fuga do líquido da bateria e este entrar em contacto com a pele ou o vestuário, enxague com água limpa, como a água da torneira.

- Se não o fizer, poderá ocorrer uma inflamação.

Informações importantes

• Este aparelho destina-se à utilização profissional para aparar cabelo e barba. Pode ser utilizado com um transformador CA ou uma bateria recarregável.
• Aplique o óleo de lubrificação na lâmina após utilização. (Veja a pág. 98.)
  A não aplicação de óleo de lubrificação poderá causar os seguintes problemas:
• O aparelho ficou rombo.
• Tempo de funcionamento reduzido.
• Som mais elevado.
• O aparelho poderá aquecer durante a utilização e/ou carregamento. Isto é normal.
• Não use nenhuma lâmina que não seja a adequada, caso contrário pode provocar problemas de desempenho.
• Não deve deixar que loção para permanentes, tinta de cabelo ou laca de cabelo entrem em contacto com o corpo principal ou com a lâmina do aparelho.
  Se o fizer, tal poderá resultar em avarias ou corrosão.
• Tenha em atenção as seguintes precauções para evitar anomalias ou deformações.
• Não permita que a lâmina exterior do sistema entre em contacto com objetos sólidos.
• Não deixe cair o aparelho e evite que bata contra outros objetos.
• Coloque a tampa protetora no aparelho quando tiver de o transportar ou pretender arrumá-lo.
• Carregue o aparelho corretamente de acordo com estas Instruções de Funcionamento. (Consulte a página 94 "Carregamento".)
• Este aparelho está equipado com uma bateria que deve ser substituída apenas por pessoas qualificadas. Por favor, contacte um centro de serviço autorizado para obter detalhes sobre a reparação.

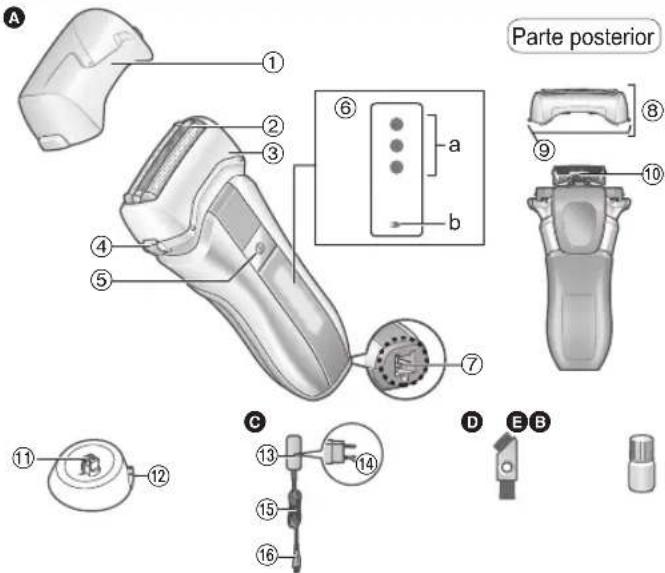

Identificação das peças

Parte posterior ① ② ③ ④ ⑤ ⑥ a b ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ D E B

A Corpo principal

① Tampa protetora
② Lâmina exterior do sistema
③ Estrutura da lâmina
④ Botões de libertação da estrutura da lâmina
⑤ Interruptor de funcionamento
⑥ Painel luminoso a. Indicador luminoso da capacidade da bateria b. Indicador do estado de carga (-)

⑦ Receptáculo da ficha
⑧ Parte externa
⑨ Botões de libertação da lâmina exterior do sistema
⑩ Lâminas interiores

B Suporte para carregamento (RC9-86)

D Escova de limpeza
E Óleo de lubrificação

Carregamento

• Desligue o aparelho.
• Limpe quaisquer gotas de água da tomada do aparelho.

1 Ligue a ficha do aparelho à tomada do suporte.
2 Coloque o aparelho sobre o suporte para carregamento.
3 Insira o transformador numa tomada elétrica.

- O carregamento está concluído após aproximadamente 1 hora.

▶dicação durante o carregamento

Durante o carregamento (Capacidade baixa da bateria)	Durante o carregamento	Após completar o carregamento	5 segundos depois de o carregamento estar concluído
			[HKZS]

(/:brilha, :pisca,/ :apaga-se)

4 Desligue o transformador quando o carregamento estiver concluído.

(Por motivos de segurança e poupança de energia)

Depois de retirar o corpo principal do suporte para carregamento, volte a inseri-lo. Se os indicadores luminosos se acenderem e apagarem após 5 segundos, isso significa que o carregamento está concluído.

Notas

• A temperatura ambiente recomendada para o carregamento é de 10 °C – 35 °C. Poderá demorar mais tempo a carregar ou a luz de indicação de carregamento (→) piscará rapidamente e a bateria poderá não ser carregada corretamente se estiver sujeita a temperaturas extremamente elevadas ou baixas.
• Uma carga completa dará para aproximadamente 70 minutos de utilização contínua. (Baseado na desumidificação a 20 °C – 30 °C.) O tempo de funcionamento poderá diferir em função da frequência de utilização e do método de funcionamento.
• Quando carrega o corpo principal pela primeira vez, ou quando não o usa há mais de 6 meses, o tempo de carregamento pode mudar ou a luz de indicação de carregamento (→) pode não se acender durante alguns minutos. A luz acabará por acender-se mantiver o aparelho ligado.
• Se existir ruído de rádio ou de outra fonte enquanto utiliza ou carrega o aparelho, desloque-se para outro local para usar o aparelho.
• Sempre que é efetuado um carregamento, a vida útil da bateria não é afetada, pois esta é uma bateria de iões de lítio.
• Se a bateria não for utilizada durante mais de 6 meses, irá deteriorar-se, pelo que deve carregá-la completamente pelo menos uma vez a cada 6 meses.
• A continuação do carregamento da bateria não irá afectar o seu funcionamento.

Carregar sem o suporte de carregamento

Conete o transformador CA ao corpo principal e à tomada elétrica.

Utilização com CA

Se conectar o transformador CA ao aparelho da mesma forma que quando efetua o carregamento e ligar a alimentação, pode usá-lo.

• Se a carga restante da bateria for demasiado baixa, as lâminas poderão mover-se lentamente ou parar, mesmo com a fonte de alimentação CA. Nesta situação, carregue a bateria durante 1 minuto ou mais.
• A bateria ficará descarregada, mesmo com a fonte de alimentação CA.

Como utilizar

• Verifique se as lâminas não estão danificadas ou deformadas antes de usar.
• O aparelho poderá não funcionar em ambientes com uma temperatura inferior a cerca de 5 °C.
• Limpe e aplique o óleo de lubrificação na lâmina após utilização.

Ligar a alimentação, aparar.

- Se o cabelo for muito comprido, poderão não ser obtidos os resultados pretendidos. Neste caso, apare um pouco o cabelo (cerca de 0,3 mm) antes de utilizar o aparelho.

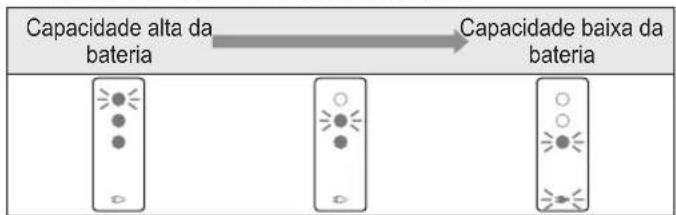

Acerca da carga restante aproximada

( :brilha, / :pisca, / :apaga-se)

Notas

• Os indicadores luminosos irão apagar-se aproximadamente 5 segundos depois de o interruptor ser utilizado. No entanto, se a bateria tiver pouca carga, os indicadores luminosos não se apagarão e um indicador luminoso da capacidade da bateria e o indicador do estado de carga piscarão. (Quando a alimentação for desligada, os indicadores luminosos apagar-se-ão após 5 segundos.)
  apresentação destes indicadores. (Isto dependerá da utilização.)
• O indicador do estado de carga (-) acende-se durante uma utilização com CA.

Manutenção

• Certifique-se de que o corpo principal está desligado.
• Retire o transformador CA do corpo principal.
• Lubrifique depois de limpar e guarde o corpo principal com a tampa protetora colocada.

Como limpar

Com água

1 Aplique sabonete e água na lâmina exterior do sistema.

2 Prima durante mais de 2 segundos para ativar o modo de limpeza de vibração sónica.

• O salpico de espuma será suprimido.
• As luzes indicadoras luminoso da capacidade da bateria piscam por ordem.

- Após cerca de 20 segundos, apaga automaticamente, ou pode apagar a luz premindo o interruptor de funcionamento.

3 Retire a parte externa. (Veja a pág. 97.)

4 Lave-as com água corrente.

- Os salpicos de água serão reduzidos se enxaguar o aparelho através do modo de limpeza de vibração sónica.

5 Sacudir para cima e para baixo várias vezes para retirar a água.

- Tenha cuidado para não bater com o aparelho no lavatório ou em qualquer outro objecto enquanto secar a água.

6

Enxugue a água com um pano seco e seque-o bem.

• Deixe o corpo principal secar evitando a luz direta do sol.
• Não seque o aparelho com um secador ou um aquecedor com ventilador.

Notas

• Não utilize diluente, benzina, álcool* ou outros produtos químicos. Caso contrário, poderá causar falhas, avarias ou descoloração das peças. *Outras peças além das lâminas
• Não utilize nenhum detergente de cozinha ou casa de banho à exceção de sabão para as mãos. Caso contrário, poderá ocorrer uma falha.

Com o pincel

Retire a parte externa e as lâminas interiores. (Ver esta página.)

▶ Limpar com o pincel comprido

Limpe a parte externa, a lâmina exterior do sistema e o corpo principal utilizando o pincel comprido.

▶ Limpar com o pincel curto

• Limpe as lâminas interiores utilizando o pincel curto deslocando-o na direção apresentada.
• Não mova o pincel curto na direção perpendicular às lâminas, pois poderá danificar e tornar as lâminas interiores rombas.

Remover e montar a lâmina exterior e as lâminas interiores

Parte externa

Remova a estrutura pressionando os botões de libertação da estrutura.

Alinhe conforme ilustrado e fixe firmemente a secção da lâmina exterior na cabeça até encaixar com um clique.

Lâmina exterior do sistema

- Não deite fora a estrutura da lâmina.

Prima os botões de libertação da lâmina exterior do sistema e puxe para baixo a lâmina exterior do sistema.

- Não prima os botões de libertação da lâmina exterior do sistema com força excessiva. Caso contrário, a lâmina exterior do sistema poderá ficar dobrada e não será possível encaixá-la completamente na estrutura da lâmina.

Alinhe conforme ilustrado e fixe firmemente a lâmina exterior do sistema na estrutura da lâmina até encaixar com um clique.

Lâminas interiores

Remova as lâminas interiores, uma de cada vez. Introduza as lâminas interiores, uma de cada vez

Peças de reposição

Peças de reposição podem ser obtidas com o seu representante ou em um Centro de serviço.

Lâmina exterior do sistema e lâmina interior WER9013Y1361
Óleo de lubrificação WES003P

- Recomendamos o óleo de lubrificação Panasonic WES003P.

Lubrificação

Aplique o óleo de lubrificação na lâmina após utilização.

1. Aplique uma gota de óleo de lubrificação em cada uma das lâminas exteriores do sistema.
2. Ligue a energia e deixe funcionar durante aproximadamente 5 segundos.
3. Desligue a energia e limpe qualquer excesso de óleo de lubrificação da lâmina exterior do sistema com um pano macio.

Resolução de problemas

Problema Ação

O aparelho ficou rombo.

O tempo de funcionamento é reduzido.

O aparelho deixou de funcionar.

Não é possível carregar o aparelho.

É emitido um som elevado.

Até os problemas estarem resolvidos, siga cada um dos procedimentos seguintes:

1. Carregue o aparelho. (Veja a pág. 94.)
2. Limpe a lâmina e aplique óleo de lubrificação. (Ver páginas 96 e 98.)
3. Substitua a lâmina. (Veja a pág. 97.)

Insira totalmente o corpo principal no suporte para carregamento ou na ficha do aparelho.

Carregue o aparador dentro do intervalo de temperatura de carregamento recomendado de 10 °C – 35 °C.

Aplique óleo de lubrificação. As lâminas não terão um movimento suave se não existir óleo nas mesmas, necessitando de mais potência.

Verifique se a lâmina está corretamente montada.

O aparelho emite um som alto devido ao motor linear. Isso não se trata de um problema.

Limpe a lâmina exterior do sistema com o pincel.

Problema Ação

O aparelho não funciona, mesmo depois de carregar.	Utilize o aparelho em ambientes com uma temperatura de cerca de 5 °C ou superior.
	A bateria chegou ao fim da respetiva vida útil. Neste caso, o aparelho não funcionará quando a alimentação for ligada com o transformador CA conectado.
O cheiro está a ficar mais intenso.	Esta situação poderá ser melhorada se limpar o aparelho sempre após um corte.
Os pelos cortados espalham-se por todo o lado.	Esta situação poderá ser melhorada se limpar o aparelho sempre após um corte.Limpe as lâminas interiores com o pincel quando os pelos cortados aderirem às lâminas.
A lâmina exterior do sistema fica quente.	Aplique óleo de lubrificação.Substitua a lâmina exterior do sistema se esta estiver danificada ou deformada. (Veja a pág. 97.)

Se mesmo assim não conseguir resolver os problemas, contacte o seu representante ou um centro de assistência autorizado pela Panasonic para reparação.

Eliminação do aparelho

Remova a bateria recarregável incorporada antes de deitar fora o aparelho.

• A bateria deve ser eliminada de forma segura.
• Este diagrama deve ser utilizado apenas quando deitar fora o aparelho e nunca para o reparar. Se desmontar o aparelho sozinho, poderá provocar problemas de funcionamento.

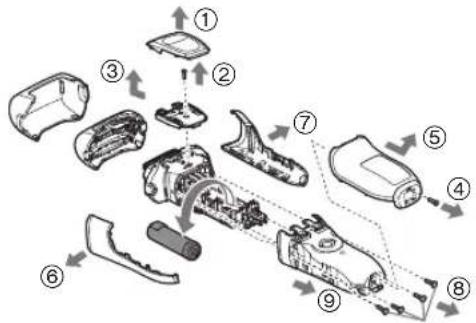

Como remover a bateria

• Remova o aparelho do transformador CA.
• Prima o interruptor de alimentação para ligar o aparelho e mantenha o aparelho ligado até que a bateria esteja completamente descarregada.
• Execute as operações seguintes, levante a bateria e, em seguida, remova-a.
• Tenha cuidado para não provocar um curto-circuito nos terminais positivo e negativo da bateria removida e isole os terminais com fita adesiva.

Para proteção ambiental e reciclagem dos materiais

Este aparelho contém uma bateria de iões de lítio. Certifique-se de que a bateria é eliminada num local designado oficialmente, se existir um no seu país.

Especificações

Fonte de alimentação	Veja a placa identificativa no transformador de CA.(Conversão automática de voltagem)
Voltagem do motor	3,6 V---
Tempo de carregamento	Aprox. 1 hora

Pode consultar mais informações sobre a eficiência energética do produto no nosso website, www.panasonic.com, introduzindo o número de modelo no ecrã de pesquisa.

Eliminação de Equipamentos Usados e Baterias

Apenas para a União Europeia e países com sistemas de reciclagem

Estes símbolos nos produtos, embalagens, e/ou documentos que os acompanham indicam que os produtos elétricos e eletrónicos e as baterias usados não podem ser misturados com os resíduos urbanos indiferenciados.

Para um tratamento adequado, reutilização e reciclagem de produtos e baterias usados, solicitamos que os coloque em pontos de recolha próprios, em conformidade com a respetiva legislação nacional.

Ao eliminar estes produtos corretamente estará a ajudar a poupar recursos valiosos e a prevenir quaisquer potenciais efeitos negativos sobre o ambiente e a saúde humana. Para mais informações acerca da recolha e reciclagem, por favor contacte a sua autarquia local.

De acordo com a legislação nacional podem ser aplicadas contraordenações pela eliminação incorreta destes resíduos.

Nota para o símbolo da bateria (símbolo na parte inferior)

Este símbolo pode ser utilizado conjuntamente com um símbolo químico. Neste caso estará em conformidade com o estabelecido na Diretiva referente aos produtos químicos em causa.

Importador:

Panasonic Marketing Europe GmbH

Representante Autorizado na UE:

Winsbergring 15, 22525 Hamburgo, Alemanha

Fabricado por:

Panasonic Corporation

1006, Oaza Kadoma, Cidade de Kadoma, Osaca, Japão

Panasonic

Brukerinstruksjoner
