BRUKSANVISNING ERSP20 PANASONIC

- Ikke ta på bladdelen (metalldel) på det indre bladet.

Ta ut de indre bladene, ett om gangen.

Sett inn innerbladene, ett av gangen.

Reservedeler

Reservedeler fås hos forhandleren eller et serviceverksted.

Systemets ytre folie og innerblader WER9013Y1361
Smøreolje WES003P

• Vi anbefaler Panasonic smøreolje WES003P.

Smøring

Laddningsbar rakapparat för professionell användning

Modellnr. ER-SP20

Innehåll

Säkerhetsföreskrifter 115 Underhåll 120

Viktig information 117 Felsökning 121

Delidentifikation 118 Kassering av apparaten 122

Laddar.... 118 Specifikationer....123

Användning 119

Tack för att du köpt denna produkt från Panasonic.

Läs igenom denna bruksanvisningen noga innan du börjar använda apparaten. Spara bruksanvisningen för framtida bruk.

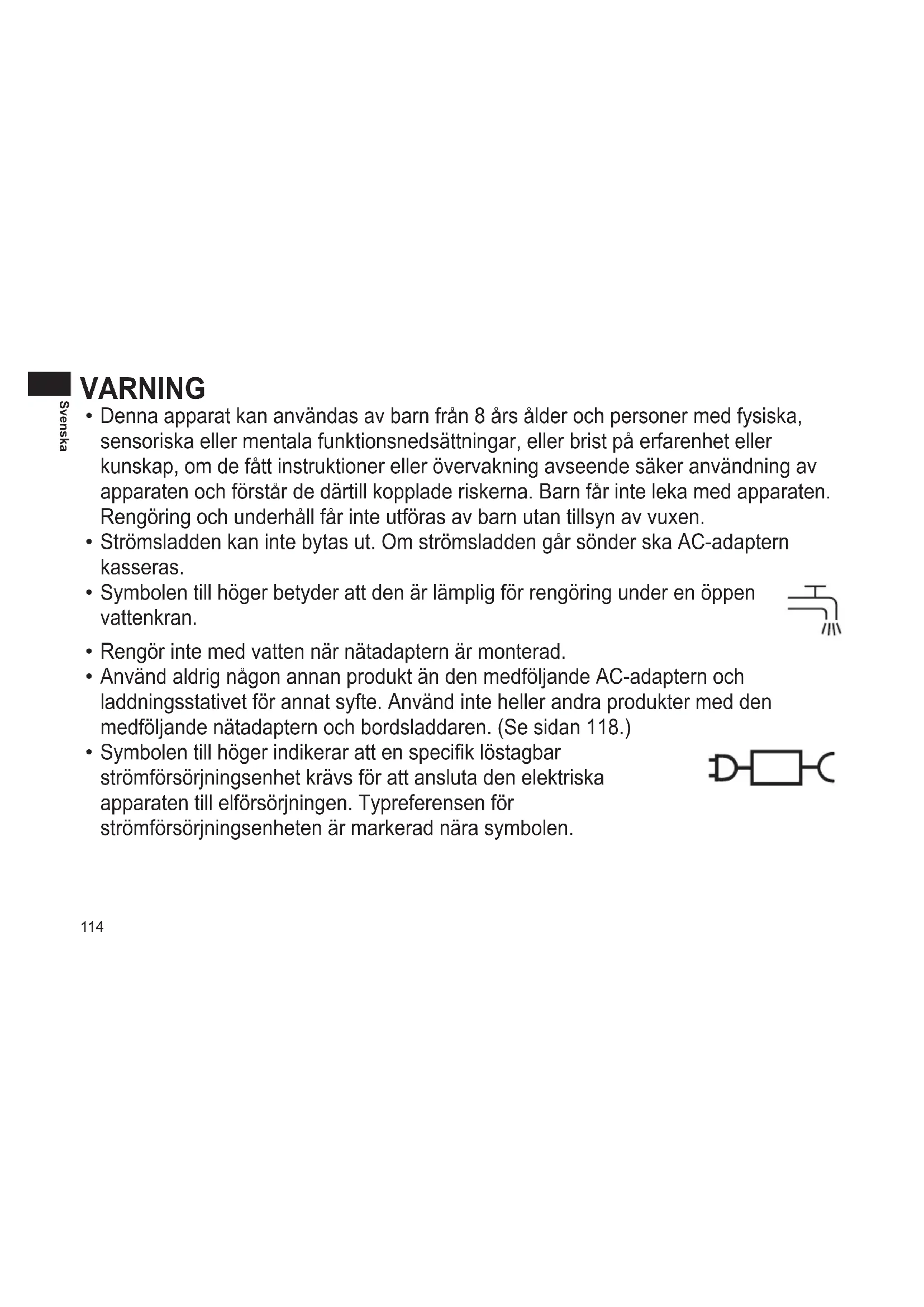

WARNING

• Denna apparat kan användas av barn från 8 års ålder och personer med fysiska, sensoriska eller mentala funktionsnedsättningar, eller brist på erfarenhet eller kunskap, om de fått instruktioner eller övervakning avseende säker användning av apparaten och förstår de därtill kopplade riskerna. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan tillsyn av vuxen.
• Strömsladden kan inte bytas ut. Om strömsladden går sönder ska AC-adaptern kasseras.
• Symbolen till höger betyder att den är lämplig för rengöring under en öppen vattenkran.
• Rengör inte med vatten när nätadaptern är monterad.
• Använd aldrig någon annan produkt än den medföljande AC-adaptern och laddningsstativet för annat syfte. Använd inte heller andra produkter med den medföljande nätadaptern och bordsladdaren. (Se sidan 118.)
• Symbolen till höger indikerar att en specifik löstagbar strömförsörjningsenhet krävs för att ansluta den elektriska apparaten till elförsörjningen. Typreferensen för strömförsörjningsenheten är markerad nära symbolen.

Säkerhetsföreskrifter

Se till att följa dessa instruktioner.

För att undvika olyckor, skador eller skador på egendom, följ instruktionerna nedan.

Följande tabell indikerar grad av skada orsakad av olämplig drift.

FARA

Indikerar en potentiell risk som kommer att resultera i allvarlig personskada eller dödsfall.

WARNING

Indikerar potentiell fara som kan resultera i allvarlig personskada eller dödsfall.

FÖRSIKTIGHET

Indikerar potentiell fara som kan resultera i en mindre personskada eller skada på egendom.

! WARNING

Denna apparat

• Denna apparat har ett inbyggt laddningsbart batteri. Kasta inte i eld eller applicera värme.
  Apparaten får inte laddas, användas eller lämnas på mycket varma ställen.
• Det kan i så fall orsaka överhettning, antändning eller explosion.
• Modifiering eller reparation är inte tillåtet.
• Det kan orsaka brand, elstöt eller personskada. Kontakta ett auktoriserat servicecenter för reparation (batteribyte etc.).
• Apparaten får aldrig monteras isär, med undantag för vid kassering.
• Det kan orsaka brand, elstöt eller personskada.

Strömförsörjning

• Anslut inte och koppla inte bort adaptern till ett vägguttag med fuktiga händer.
• Det kan det orsaka elstöt eller personskada.
• Doppa inte AC-adaptern eller laddningsstativet i eller tvätta med vatten.
• Placera inte AC-adaptern eller laddningsstativet över eller nära ett vattenfyllt handfat eller badkar.
• Använd inte om nätadaptern är skadad eller om kontakten sitter löst i vägguttaget.
• Skada inte sladden eller strömkontakten.

- Du får inte förstöra, modifiera, böja kraftigt eller dra i sladden eller strömkontakten. Placera inte heller några tunga föremål ovanpå strömsladden och se till att den inte vrids eller kommer i kläm.

- I annat fall kan det resultera i elstöt eller brand pga. kortslutning.

- Använd inte apparaten på ett sätt som överskrider graderingen för nätströmmen eller sladdragningen.

- Att överskrida graderingen genom att ansluta alltför många kontakter till ett och samma vägguttag kan orsaka brand pga. överhettning.

• För in adaptern helt.
• Underlåtenhet att göra detta kan resultera i brand eller elstöt.
• Rengör regelbundet strömkontakten, stickproppen och laddningskontakten för att förhindra att damm ansamlas.
• I annat fall kan det uppstå brand på grund av isoleringsfel som orsakats av fukt.

Förhindra olyckor

- Placera inte apparaten inom räckhåll för barn. Låt inte barn använda apparaten.

- Om delar eller tillbehör kommer i munnen kan det resultera i personskada eller skada på apparaten.

! WARNING

• Om smörjolja sväljs av misstag, framkalla inte kräkning utan drick i stället massor av vatten och kontakta en läkare.
• Om smörjoljan kommer i kontakt med ögonen, skölj genast grundligt under rinnande vatten och kontakta läkare.

- Underlåtenhet att göra detta kan leda till fysiska problem.

Vid onormal eller felaktig funktion

- Avbryt genast användningen och koppla bort adaptern från vägguttaget vid onormal eller felaktig funktion.

- Underlåtenhet att göra detta kan resultera i brand, elstöt eller kroppsskada.

• Huvudenheten, bordsladdaren eller nätadaptern är deformerad eller ovanligt varm.
• Huvudenheten, bordsladdaren eller nätadaptern luktar bränt.
• Det hörs ett onormalt ljud under användning eller laddning av huvudenheten.
• Begär genast en kontroll eller reparation på ett auktoriserat servicecenter.

⚠ FÖRSIKTIGHET

Skydda huden

- Kontrollera att ytterbladsenheten inte är deformerad eller skadad före användning.

• I annat fall kan det orsaka hud skador.
• Pressa inte ytterbladsenheten direkt mot skönhetsfläckar eller skadad hud.

• Detta kan orsaka personskada.

• Pressa inte ytterbladsenheten för hårt mot läppar eller andra delar av ansiktet.

• Rör inte vid innerbladets bladsektion (metallisk sektion).

• Detta kan orsaka skada på huden, öronen eller händerna.

• Använd inte apparaten för annat syfte än trimning av skägg, här i nacken, på baksidan och sidan av huvudet.

• Detta kan orsaka personskada.
• Tryck inte hårt på ytterbladsenheten. Vidrör inte ytterbladsenheten med fingrar eller naglar under användning.
• Att göra detta kan det resultera i skada på huden eller att ytterbladsenhetens livslängd förkortas.

Observera följande försiktighetsåtgärder

• Låt inte metallföremål eller skräp fastna på strömkontakten, apparatens kontakt eller laddarkontakten.
• I annat fall kan det resultera i elstöt eller brand pga. kortslutning.
• Koppla bort adaptern från vägguttaget när den inte används.
• Om du inte gör detta kan det resultera i elstöt eller brand pga. läckström orsakad av försämrad isolering.

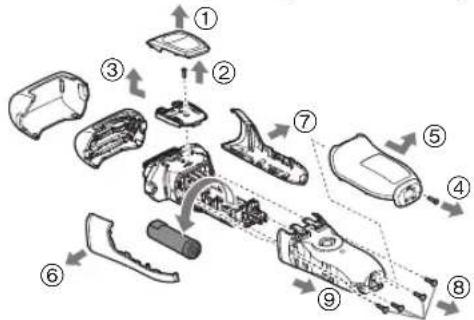

Hantering av urtaget batteri vid kassering

!FARA

• Det laddningsbara batteriet är endast till för användning i denna apparat. Använd inte batteriet med andra produkter.
• Ladda inte batteriet när det har tagits bort från produkten.
• Kasta inte i eld eller applicera värme.
• Slå inte på, ta isär, modifiera eller punktera batteriet med en nål.
• Låt inte batteriets positiva och negativa poler komma i kontakt med varandra genom något metallföremål.
• Bär inte eller förvara inte batteriet tillsammans med metallsmycken, såsom halsband och hårnålar.
• Använd inte eller lämna inte batteriet där det utsätts för höga temperaturer, som t.ex. i direkt solljus eller nära andra värmekällor.
  • Ta aldrig av höljet på batteriet.

- Det kan i så fall orsaka överhettning, antändning eller explosion.

WARNING

- Efter att du tagit bort batteriet, förvara det inte inom räckhåll för barn och spädbarn.

- Batteriet orsakar skador på kroppen om du råkar svälja det. Om detta inträffar, kontakta läkare omedelbart.

- Om batterivätska läcker ut och kommer i kontakt med ögonen, gnid inte ögonen och skölj ordentligt med rent vatten, så som kranvatten.

- I annat fall kan det resultera i ögonskada. Kontakta läkare omedelbart.

⚠ FÖRSIKTIGHET

- Om batterivätska läcker ut och kommer i kontakt med hud eller kläder, skölj med rent vatten, så som kranvatten.

- I annat fall kan det orsaka inflammation.

Viktig information

• Denna apparat är utformad för professionell trimning av hår och skägg. Den kan användas antingen med en nätadapter eller ett laddningsbart batteri.

• Applicera smörjolja på skärbladet efter användning. (Se sidan 121.) Om smörjolja inte appliceras kan följande problem uppstå.

• Apparaten är slö.

• Förkortad drifttid.
• Högre ljud.
• Apparaten kan bli varm under användning och/eller laddning. Detta är normalt.
• Använd inte andra skärblad än det avsedda då det kan orsaka försämrad prestanda.
• Låt inte permanentvätska, hårfärgning eller hårspray komma i kontakt med huvudenheten eller skärbladet. Detta kan leda till sprickor eller korrosion.
• Observera följande försiktighetsåtgärder för att undvika funktionsfel eller deformering.

- Se till att ytterbladsenheten inte kommer i kontakt med hårda föremål.

- Apparaten får inte tappas eller slås mot andra föremål.

- Se till att placera skyddshuven på apparaten när den bärs omkring eller förvaras.

• Ladda apparaten korrekt enligt dessa bruksanvisningar. (Se sidan 118 "Laddar".)
• Denna apparat innehåller batteri som endast kan bytas av en kvalificerad personal. Kontakta ett auktoriserat servicecenter för mer information om reparation.

Delidentifikation

A ① ② ③ ④ ⑤ ⑥ a b ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ D E B Bak

A Huvuddel

① Skyddshuv
② Ytterbladsenhet
③ Bladram
④ Frigöringsknappar för bladram
⑤ Strömbrytare
⑥ Displayen a. Batterikapacitet lampa b. Laddningsstatuslampa

⑦ Kontakt

⑧ Ytterbladsdel
⑨ Spärrknappar för ytterbladsenhet
⑩ Innerblad

B Bordsladdare (RC9-86)

⑪ Laddningskontakt
⑫ Stativuttag

© Nätadapter (RE9-82)

⑬ Adapter
⑭ Strömkontakt
⑮ Strömsladd
⑯ Stickpropp

Tillbehör

D Rengöringsborste

E Smörjolja

Laddar

• Slå av apparaten.
• Torka bort eventuella vattendroppar på apparatens uttag.

1 Anslut stickproppen till stativuttaget.
2 Placera apparaten i bordsladdaren.
3 Sätt i adaptern i ett vägguttag.

• Laddningen tar cirka 1 timme.

Under pågående laddning (Låg batterinivå)		När laddningen är klar	5 sekunder efter att laddning är klar

(1:Lyser, :Blinkar, / :Släcks)

4 Koppla bort adaptern när laddningen är klar. (För säkerhet och energisparande)

Sätt i huvuddelen igen efter att du har tagit bort den från bordsladdaren. Om lampan lyser och sedan släcks efter ungefär 5 sekunder är laddningen färdig.

OBS!

• Rekommenderad omgivningstemperatur vid laddning är 10 °C – 35 °C. Laddningen kan ta längre tid, eller så blinkar laddningslampan (→) snabbt och batteriet laddas eventuellt inte fullt vid extremt låga eller höga temperaturer.
• 1 full laddning ger ungefär 70 minuters oavbruten användning. (Baserad på torr användning vid 20 °C – 30 °C.) Drifttiden kan variera beroende på hur ofta apparaten används och hur den används.
• När du laddar huvudenheten för första gången eller när den har varit i bruk under mer än 6 månader, kan det bli så att laddningstiden förändras eller laddningsstatuslampan (→) inte lyser under några minuter. Den kommer så småningom att lysa om den hålls ansluten.
• Om det hörs brus från radioapparater eller andra källor medan apparaten används eller laddas, flytta till en annan plats för användning av apparaten.
• Att ladda varje gång kommer inte att påverka batteriets livslängd då den använder ett litiumjonbatteri.
• Batteriet kommer att försämras om det inte används under 6 månader eller mer så se till att en full uppladdning görs åtminstone var 6:e månad.
• Fortsatt laddning av batteriet kommer inte att påverka dess prestanda.

Ladda utan bordsladdaren

Koppla in nätadaptern i huvudenheten och hushållsuttaget.

Nätdrift

Om man kopplar AC-adaptern till apparaten på samma sätt som för laddning och slår på strömmen kan du använda den.

• Om återstående batteri är lågt kan skärbladen röra sig längsamt eller stanna, även med nätkraftkälla. Om detta är fallet, ladda batteriet 1 minut eller längre.
• Batteriet kommer att ladda ur även med nätkraftkälla.

Användning

• Kontrollera före bruk att bladen inte är skadade eller deformerade.
• Apparaten kanske inte fungerar i en omgivningstemperatur lägre än cirka 5 °C.
• Rengör och applicera smörjolja på skärbladet efter användning.

Slå på strömmen, trimning.

- Önskade resultat kanske inte uppnås om håret är för långt. Om det är det, trimma håret kortare (ca 0,3 mm) innan du använder apparaten.

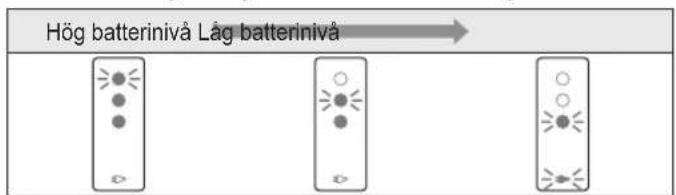

Om den ungefärliga återstående laddningen

Hög batterinivå Låg batterinivå

(Lyser, /:Blinkar, /:Slacks)

OBS!

- Denna lampa kommer att stängas av ungefär 5 sekunder efter det att brytaren används. Men om återstående batterikapacitet är låg kommer den att slås av och batterikapacitet lampan och laddningsstatuslampan blinkar. (När strömmen slås av kommer lampan att slås av efter 5 sekunder.)

Laddning krävs när en batterikapacitet lampa och laddningsstatuslampan blinkar. Du kan trimma 5 minuter efter att detta visas. (beroende på användning).

- Laddningsstatuslampan (-) lyser när du använder nätdrift.

Underhåll

• Se till att huvudenheten är avslagen.
  • Ta bort nätadaptern från huvuddelen.
• Smörj efter rengöring och förvara huvuddelen med skyddshuven monterad.

Rengöring

Med vatten

1 Applicera lite tvål och vatten på ytterbladsenheten.

2 Tryck in Ⓐ under mer än 2 sekunder för att växla till läget ljudvibrationsrengöring.

• Bubblorna minskar.
- Indikatorn för batterikapacitet lampa blinkar regelbundet.
- Efter cirka 20 sekunder kommer den automatiskt att stängas av eller så kan du stänga av den genom att trycka in strömbrytaren.

3 Avlägsna ytterbladsdelen. (Se sidan 121.)
4 Skölj under rinnande vatten.

- Skvätt minskas genom rengöring av apparaten i ljudvibrationsrengöringsläget.

5 Skaka upp och ner flera gånger för att ta bort vattnet.

- Var försiktig så att apparaten inte stöter emot tvättstället eller annat föremål när du tömmer ur vattnet.

6 Torka bort vatten med en torr trasa och torka den ordentligt.

• Låt huvuddelen torka medan direkt solljus undviks.
• Torka inte apparaten med en hårtork eller varmluftspistol.

OBS!

• Använd inte thinner, bensin, alkohol* eller andra kemikalier. Detta kan orsaka funktionsfel, sprickor eller missfärgning på delarna.
  *Delar andra än skärblad
• Använd inga andra köks- eller badrumsrengöringsmedel än vanlig tvål. Detta kan orsaka fel på enheten.

Med borste

Ta bort ytterbladsdelen och innerbladen. (Se sidan 121.)

▶ Rengöring med den långa borsten

Rengör ytterbladsdelen, ytterbladsenheten och huvuddelen med den långa borsten.

• Rengör innerbladen med den korta borsten genom att röra den i den riktning som visas.
• Rör inte den korta borsten vinkelrätt mot bladen eftersom detta skadar innerbladen och försämrar deras skärpa.

Borttagning och montering av ytterblad och innerblad

Viterbladsdel

Ta bort ramen medan du trycker in frigöringsknapparna för ramen.

Passa in som visas, fäst ytterbladsdelen ordentligt på rakhuvudet tills det hörs ett klick.

Ytterbladsenhet

- Kasta inte bort bladramen.

Tryck på spärrknapparna för ytterbladsenheten och dra ner ytterbladsenheten.

- Se till att inte trycka för hårt på spärrknapparna för ytterbladsenheten. Det kan resultera i att ytterbladsenheten böjs och att bladramen inte går att sätta fast ordentligt.

Passa in som visas, fäst ytterbladsenheten ordentligt på bladramen tills det hörs ett klick.

Innerblad

Avlägsna innerbladen ett i taget.

Sätt i innerbladen ett i taget.

Utbytesdelar är tillgängliga hos din återförsäljare eller serviceverkstad.

Ytterbladsenhet och innerblad WER90	13Y1361
Smörjolja WES003P

• Vi rekommenderar Panasonic smörjolja WES003P.

Smörjning

Applicera smörjolja på skärbladet efter användning.
1. Applicera en droppe smörjolja på varje ytterbladsenhet.
2. Slå på strömmen och låt den gå i ungefär 5 sekunder.
3. Stäng av strömmen och torka av eventuell överbliven smörjolja från ytterbladsenheten med en mjuk trasa.

Felsökning

Problem Åtgärd

Apparaten är slö.

Användningstiden är kort.

Apparaten slutade att fungera.

Apparaten kan inte laddas.

Följ varje procedur nedan tills problemen lösts;

1. Ladda apparaten. (Se sidan 118.)
2. Gör rent bladet och stryk på smörjolja.
   (Se sidorna 120 och 121.)
3. Byt ut bladet. (Se denna sida.)
   Tryck in huvuddelen i bordsladdaren eller stickproppen hela vägen.
   Ladda inom rekommenderad laddningstemperatur på 10 °C – 35 °C.

Problem Åtgärd

Ett högt ljud hörs.	Applicera smörjolja.Bladen rör sig inte mjukt om det inte finns någon olja på dem och det går åt mer el.Se till att bladet monterats riktigt.Apparaten avger ett högt ljud på grund av den linjära motordriften.Detta indikerar inte ett problem.Rengör ytterbladsenheten med borsten.
Apparaten fungerar inte även efter laddning.	Använd apparaten i en omgivande temperatur på cirka 5 °C eller högre.Batteriet är uttjänt. I detta fall kommer apparaten inte att fungera när strömmen slås på när nätadaptern är ansluten.
Lukten blir starkare.	Detta kan förbättras genom att alltid rengöra efter trimning.
Trimmade hårstrån flyger omkring överallt.	Detta kan förbättras genom att alltid rengöra efter trimning.Rengör innerbladen med borsten när spån fastnat på innerbladen.
Ytterbladsenheten blir het.	Applicera smörjolja.Byt ut ytterbladsenheten om den är skadad eller deformerad.(Se sidan 121.)

Om problemen fortfarande inte kan lösas, kontakta din återförsäljare eller ett av Panasonic auktoriserat servicecenter för reparation.

Avlägsna det inbyggda laddningsbara batteriet när apparaten ska kasseras.

• Batteriet måste kasseras på ett säkert sätt.
• Denna figur får endast användas vid kassering av apparaten, och inte för reparation. Om du tar isär apparaten själv, kan det orsaka felaktig funktion.

Hur man avlägsnar batteriet

• Avlägsna apparaten från AC-adaptern.
• Tryck på strömbrytaren för att slå på strömmen och låt sedan strömmen vara på till dess att batteriet är helt urladdat.
• Utför följande steg och lyft upp batteriet. Sedan tar du bort det.
• Var försiktig så att inte plus- och minuspolerna på borttagna batterier kortsluts och isolera polerna genom att sätta tejp på dem.

Miljöskydd och återvinningsbara material

Apparaten innehåller ett litiumjobatteri. Lämna in batteriet på en återvinningsstation för batterier om en sådan finns där du bor.

Specifikationer

Kraftkälla	Se AC-adapterns märkplåt.(automatisk spänningskonvertering)
Motorspänning	3,6 V---
Laddningstid Cirka 1 timme

Mer information om produktens energieffektivitet finns på vår webbplats, www.panasonic.com, där man anger modellnumret i sökfunktionen.

Avfallshantering av produkter och batterier

Endast för Europeiska Unionen och länder med återvinningssystem

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att förbrukade elektriska och elektroniska produkter och batterier inte får blandas med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska dom lämnas till passande uppsamlingsställe i enlighet med nationella bestämmelser.

Genom att sortera korrekt hjälper du till att spara värdefulla resurser och förhindrar eventuella negativa effekter på människors hälsa och på miljön.

För mer information om insamling och återvinning kontakta din kommun.

Olämplig avfallshantering kan beläggas med böter i enlighet med nationella bestämmelser.

Notering till batterisymbolen (nedanför)

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall uppfyller den de krav som ställs i direktivet för den aktuella kemikalien.

Importör:

Panasonic Marketing Europe GmbH

Auktoriserad representant i EU:
