Produkttyp	Uppladdningsbar torr/våt rakhyvel
Märke	Panasonic
Modell	ES-LT4B
Mått (L x B x H)	6,4 cm x 5,0 cm x 15,5 cm
Vikt	155 g
Strömförsörjning	Nätadapter (RE7-87) med automatisk spänningsomvandling
Laddningstid	Cirka 1 timme
Snabb laddning	3 minuter för en rakning
Batteritid	Cirka 2 veckor (3 min torr rakning per dag)
Batterityp	Inbyggd litiumjon (kan inte bytas av användaren)
Användning	Torr eller våt, kan användas i duschen
Skärsystem	Systemskyddsgrind och invändiga blad
Sensor	Skäggsensor som automatiskt justerar effekten
Precisionstrimmer	Infällbar, för polisonger och förrakning
Rakskumsläge	Ja, för att göra skum med ansiktsrengöring
Rengöring	Tvättbar i vatten (rengöringslucka) och medföljande borste
Smörjning	Speciell olja (flytande paraffin) som appliceras efter rengöring
Säkerhetsspärr	Låsbar strömbrytare (håll intryckt i 2 s)
Reservdelar	Grind + blad WES9013, grind WES9087, blad WES9068, olja WES003P
Laddningstemperatur	10 °C till 35 °C
Vattentäthetsklass	Bad/duschsymbol, kan användas i vatten
Ljudnivå	60 dB (rakning) / 64 dB (trimmer)
Återvinning	Apparat och batteri kan återvinnas (insamlingsställen)

Vanliga frågor - ES-LT4B PANASONIC

Försämras batteriet om det inte används under en lång tid?

Ja, om den inte används på mer än 6 månader. Det rekommenderas att ladda den fullständigt minst en gång var 6:e månad.

Kan jag ladda rakhyveln efter varje användning?

Ja, litiumjonbatteriet påverkas inte av frekvent laddning.

Varför måste adaptern kopplas bort efter laddning?

Av säkerhets- och energibesparingsskäl. Långvarig laddning skadar inte batteriet.

Vilka är beståndsdelarna i den speciella oljan?

Oljan består av flytande paraffin.

Varför avger rakhyveln två pip vid avstängning?

Det indikerar att batteriet är svagt. Ladda apparaten.

Hur rengör jag rakhyveln effektivt?

Efter användning, skölj grinden i såpvatten, använd sedan rengöringsluckan för en grundlig sköljning. Torka och smörj med en droppe olja på varje grind.

Hur använder jag precisionstrimmern?

Skjut trimmerns spak uppåt. Placera den vinkelrätt mot huden och för den långsamt nedåt för att trimma polisonger eller förraka långt skägg.

När ska grinden och bladen bytas?

Systemskyddsgrinden bör bytas ungefär varje år, och de invändiga bladen varje 2 år. Använd reservdelarna WES9013 (set) eller separat.

Hur låser jag strömbrytaren?

Tryck en gång på knappen för att slå på, håll den sedan intryckt i mer än 2 sekunder. Låsindikatorn tänds och rakhyveln stängs av. För att låsa upp, håll in igen i 2 sekunder.

Kan rakhyveln användas i duschen?

Ja, den är vattentät och kan användas i duschen med rakgel eller skum. Skölj den med vatten efter användning.

BRUKSANVISNING ES-LT4B PANASONIC

(Husholdningsbruk) Oppladbar barbermaskin

ES-ALT4B

ES-LT4B

Innhold

Sikkerhetsforholdsregler......194

Ikke bruk systemets ytre folie direkte på skader eller sår hud.

Ikke ta på bladdelen (metalldel) på det indre bladet.

-Dette kan medføre skader på huden eller hånden.

Ikke trykk på systemets ytre folie med makt. Du skal heller ikke ta på systemets ytre folie med fingre eller negler när barbermaskinen er i bruk.

Adapteren skal tas ut av stikkontakten när den ikke lades.

1. Ta ut de indre bladene, ett om gangen.
2. Sett inn de indre bladene, ett om gangen.

▶ Merk

Ikke kast folierammen.

▶Reservedeler

Reservedeler fås hos forhandleren eller et serviceverksted.

Reservedeler for ES-ALT4B/ES-LT4B	Systemets ytre folie og indre blader	WES9013
	Systemets ytre folie	WES9087
	Indre blader WES9068
Smøreolje WES003P

(Hushållsbruk) Laddningsbar rakapparat

ES-ALT4B

ES-LT4B

Innehåll

Säkerhetsföreskrifter 214

Viktig information 217

Beskrivning av delarna ....218

Förberedelser......218

Användning 219

Rengöra rakapparaten ....223

Byta ytterbladsenheten och innerbladen ....225

Vanliga frågor och svar ......226

Felsökning 226

Batterilivstid 229

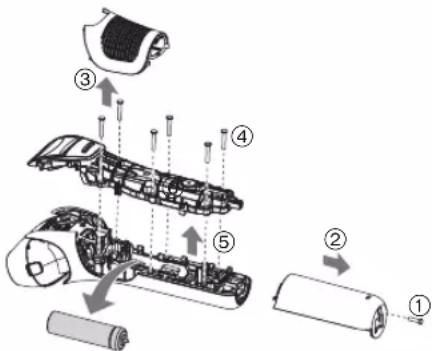

Avlägnsa det inbyggda laddningsbara batteriet ....229

Specifikationer 230

Tack för att du köpt denna produkt från Panasonic.

Läs igenom denna bruksanvisningen noga innan du börjar använda apparaten. Spara bruksanvisningen för framtida bruk.

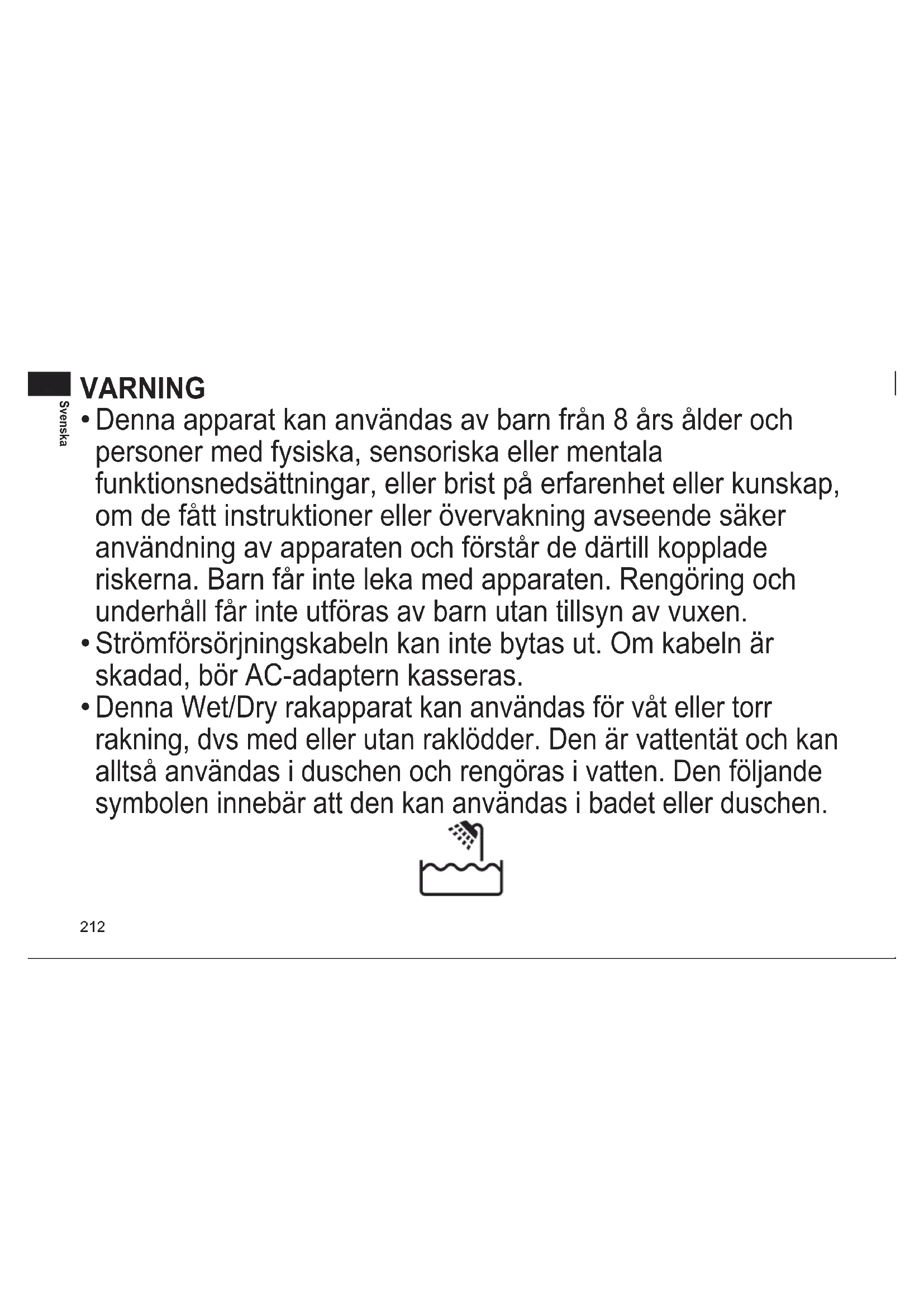

WARNING

• Denna apparat kan användas av barn från 8 års ålder och personer med fysiska, sensoriska eller mentala funktionsnedsättningar, eller brist på erfarenhet eller kunskap, om de fått instruktioner eller övervakning avseende säker användning av apparaten och förstår de därtill kopplade riskerna. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan tillsyn av vuxen.
• Strömförsörjningskabeln kan inte bytas ut. Om kabeln är skadad, bör AC-adaptern kasseras.
• Denna Wet/Dry rakapparat kan användas för våt eller torr rakning, dvs med eller utan raklödder. Den är vattentät och kan alltså användas i duschen och rengöras i vatten. Den följande symbolen innebär att den kan användas i badet eller duschen.

• Använd inte något annat än den medföljande AC-adaptern för annat syfte. Använd inte heller någon annan produkt med den medföljande AC-adaptern. (Se sidan 218.)
• Följande symbol indikerar att en specifik löstagbar strömförsörjningsenhet krävs för att ansluta den elektriska apparaten till elförsörjningen. Typreferensen för strömförsörjningsenheten är markerad nära symbolen.

Säkerhetsföreskrifter

Se till att följa dessa instruktioner.

För att undvika olyckor, skador eller skador på egendom, följ instruktionerna nedan.

Följande tabell indikerar grad av skada orsakad av olämplig drift.

⚠️ FARA	Indikerar en potentiell risk som kommer att resultera i allvarlig personskada eller dödsfall.
⚠️ VARNING	Indikerar potentiell fara som kan resultera i allvarlig personskada eller dödsfall.
⚠️ FÖRSIKTIGHET	Indikerar potentiell fara som kan resultera i en mindre personskada eller skada på egendom.

Symbolerna klassificeras och förklaras enligt följande.

Denna symbol indikerar förbud.

Denna symbol indikerar krav som måste följas.

! WARNING

▶ Denna produkt

Denna apparat har ett inbyggt, laddningsbart batteri. Kasta inte in det i öppen eld, utsätt det inte för värme eller ladda, använd, lämna eller förvara i en miljö med hög temperatur.

-Det kan i så fall orsaka överhettning, antändning eller explosion.

Modifiering eller reparation är inte tillåtet.

- Det kan orsaka brand, elstöt eller personskada. Kontakta ett auktoriserat servicecenter för reparation (batteribyte osv.).

Apparaten får inte plockas isår, med undantag för vid kassering.

- Det kan orsaka brand, elstöt eller personskada.

▶ Vid onormal eller felaktig funktion

Avbryt genast användningen och koppla bort AC-adaptern.

- I annat fall kan det resultera i brand, elstöt eller personskada.

Onormal funktion eller fel innebär:

- Huvudenheten, adaptern eller sladden är deformerad eller onormalt varm. - Huvudenheten, adaptern eller sladden luktar bränt. - Det hörs ett onormalt ljud under användning eller laddning av huvudenheten.

-Begär genast en kontroll eller reparation hos ett auktoriserat servicecenter.

! WARNING

▶ Strömförsörjning

Du får inte ansluta eller koppla bort adaptern till eller från ett vägguttag med fuktiga händer.

- Det kan det orsaka elstöt eller personskada.

Doppa inte AC-adaptern i vatten eller tvätta den med vatten.

Placera inte AC-adaptern över eller nära ett vattenfyllt handfat eller badkar.

Använd aldrig apparaten om AC-adaptern är trasig eller om kontakten sitter alltför löst i vägguttaget.

Skada inte sladden eller strömkontakten.

- Du får inte förstöra, modifiera, böja kraftigt eller dra i sladden eller strömkontakten. Placera inte heller några tunga föremål ovanpå strömsladden och se till att den inte vrids eller kommer i kläm.

- I annat fall kan det resultera i elstöt eller brand pga. kortslutning.

Använd inte apparaten på ett sätt som överskrider kapaciteten för nätströmmen eller sladdragningen.

-Att överskrida kapaciteten genom att ansluta alltför många kontakter till ett och samma vägguttag kan orsaka brand pga. överhettning.

Sätt i strömkontakten helt.

- I annat fall kan det resultera i brand eller elstöt.

! Koppla loss AC-adaptern innan du rengor huvudenheten med vatten.

- I annat fall kan det resultera i elstöt eller personskada.

Rengör strömkontakten och apparatens kontakt regelbundet för att förhindra att damm ansamlas.

- I annat fall kan det uppstå brand på grund av isoleringsfel som orsakats av fukt.

▶ Förhindra olyckor

Placera inte apparaten inom räckhåll för barn. Låt inte barn använda apparaten.

- Om barnet stoppar delar eller tillbehör i munnen, kan detta resultera i personskada eller skada på apparaten.

Om olja sväljs av misstag, framkalla inte kräkning utan drick i stället massor av vatten och kontakta en läkare.

Om olja kommer i kontakt med ögonen, skölj omedelbart och grundligt med rinnande vatten och kontakta en läkare.

- Underlåtelse att följa dessa instruktioner kan leda till fysiska problem.

⚠ FÖRSIKTIGHET

▶ Skydda huden

Pressa inte ytterbladsenheten för hårt mot läppar eller andra delar av ansiktet.

Pressa inte ytterbladsenheten direkt mot födelsemärken eller skadad hud.

Rör inte vid innerbladets bladsektion (delar av metall).

-Detta kan orsaka hud- eller handskada.

FÖRSIKTIGHET

Tryck inte hårt på ytterbladsenheten. Vidrör inte ytterbladsenheten med fingrar eller naglar under användning.

Använd inte produkten för att avlägsna här från huvudet eller annan del av kroppen.

-Att göra detta kan resultera i skada på huden eller att ytterbladsenhetens livslängd förkortas.

Kontrollera att ytterbladsenheten inte är deformerad eller skadad före användning.

- I annat fall kan det orsaka hud skador.

▶ Observera följande försiktighetsåtgärder

Låt inte metallföremål eller skräp fastna på strömkontakten eller apparatens kontakt.

- I annat fall kan det resultera i elstöt eller brand pga. kortslutning.

Dela inte rakapparat med din familj eller andra personer.

- Det kan leda till infektioner eller inflammationer.

Koppla bort adaptern från vägguttaget när rakapparaten inte laddas.

-Om du inte gör detta kan det resultera i elstöt eller brand pga. läckström orsakad av försämrad isolering.

Hantering av urtaget batteri vid kassering

FARA

• Det laddningsbara batteriet är endast till för användning i denna apparat. Använd inte batteriet med andra produkter.
• Ladda inte batteriet när det har tagits bort från produkten.
• Kasta inte i eld eller applicera värme.
• Slå inte på, ta isär, modifiera eller gör hål i batteriet.
• Låt inte batteriets positiva och negativa poler komma i kontakt med varandra genom något metallföremål.

- Bär inte eller förvara inte batteriet tillsammans med metallsmycken, såsom halsband och hårnålar.

• Använd inte eller lämna inte batteriet där det utsätts för höga temperaturer, som t.ex. i direkt solljus eller nära andra värmekällor.
  • Ta aldrig av höljet på batteriet.

-Det kan i så fall orsaka överhettning, antändning eller explosion.

WARNING

Efter att du tagit bort batteriet, förvara det utom räckhåll för barn och spädbarn.

-Batteriet orsakar skador på kroppen om du råkar svälja det.

Om detta inträffar, kontakta läkare omedelbart.

! WARNING

Om batterivätska läcker ut och kommer i kontakt med ögonen, gnid inte ögonen och skölj ordentligt med rent vatten, som exempelvis kranvatten.

- I annat fall kan det resultera i ögonskada. Kontakta läkare omedelbart.

⚠ FÖRSIKTIGHET

Om batterivätska läcker ut och kommer i kontakt med hud eller kläder, skölj med rent vatten, som exempelvis kranvatten.

- I annat fall kan det orsaka inflammation.

Viktig information

• Pröva vätrakning med raklödder under minst tre veckor. Du kommer snart att märka skillnaden. Det kommer att ta lite tid tills du vänjer dig vid din Wet/Dry rakapparat, eftersom huden och skägget behöver c:a en månad för att anpassa sig till den nya rakningsmetoden.
• Låt båda innerbladen sitta i. Om endast ett av innerbladen är isatt kan apparaten skadas.
• Använd aldrig saltvatten eller varmt vatten för att rengöra rakapparaten. Dränk inte rakapparaten i vatten under långa perioder.
• Ladda apparaten korrekt enligt dessa bruksanvisningar. (Se sidan 218 "Ladda rakapparaten".)
• Denna apparat innehåller batteri som endast kan bytas av en kvalificerad personal. Kontakta ett auktoriserat servicecenter för mer information om reparation.

Observera följande försiktighetsåtgärder

▶ Vid användning

• Se till att ytterbladsenheten inte kommer i kontakt med hårda föremål.
  Det kan skada ytterbladsenheten då den är mycket tunn och lätt kan deformeras.
• Apparaten får inte tappas eller stötas mot andra föremål. Detta kan orsaka personskada.

▶ Vid förvaring

• Förvara rakapparaten på en plats med låg luftfuktighet efter användning.
  I annat fall kan det resultera i felaktig funktion på grund av kondens eller rost.
• Se till att placera skyddshuven på rakapparaten när den transporteras eller förvaras.
  I annat fall kan det resultera i skada på huden eller att ytterbladsenhetens livslängd förkortas.

▶ Vid rengöring

• Torka inte huvudenheten med värme från en hårtork eller annan apparat.
  Detta kan orsaka felaktig funktion eller deformering av delarna.
• Lämna inte rakapparaten med bladramen borttagen och utsatt för direkt solljus.
  Den vattentäta gummibussningen kan skadas och tätheten försämras, vilket kan orsaka felaktig funktion.

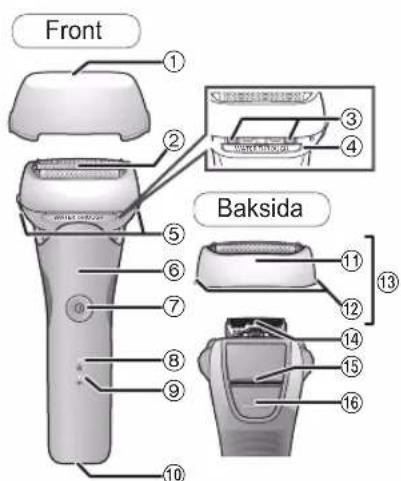

Beskrivning av delarna

A

Front Baksida

B

① Skyddshuv
② Ytterbladsenhet
③ Vatteninlopp
④ Rengöringslucka
⑤ Frigöringsknappar för bladram
⑥ Fingerstöd

⑦ Strömbrytare Slå på och av rakapparaten och även lås och lås upp strömbrytaren.

⑧ Lampa för brytarlås (

⑨Laddningslampa (→)
⑩Apparatens uttag
⑪Bladram
⑫Spärrknappar för ytterbladsenhet
⑬Ytterbladsdel
⑭Innerblad
⑮ Trimmer
⑯Trimmerreglage

B AC-adapter (RE7-87)

⑰ Adapter
⑱ Strömkontakt
⑲ Sladd
⑳ Apparatens kontakt

Tillbehör

© Rengöringsborste

D Olja

E Förvaringspåse

ES-ALT4B

Förberedelser

Ladda rakapparaten

• Stäng av rakapparaten.
• Torka bort eventuella vattendroppar på apparatens uttag.

1 Sätt i apparatens kontakt i rakapparaten.
2 Sätt i adaptern i ett nätuttag.

- Kontrollera att laddningslampan (→) lyser.

• Laddningen tar cirka 1 timme.

3 Koppla bort adaptern när laddningen är klar och laddningslampan (→slocknar.

Obs

Du kan inte använda rakapparaten under laddning.

Snabbladdning

Om batteriet skulle ta slut, räcker det med 3 minuters laddning för att du ska kunna raka dig en gång (beroende på användning).

Under pågående laddning Laddningslampan (→) lyser röd.

När laddningen är klar Laddningslampan (→släcks.

Felaktig laddning Laddningslampan (→) blinkar två gånger per sekund.

• Efter det att laddningen är klar, om strömbrytaren vrids till PÅ med rakapparaten ansluten kommer laddningslampan (→) att tändas och sedan släckas efter 5 sekunder.
  Detta visar att rakapparaten är fulladdad.
• När du laddar rakapparaten för första gången eller när den inte har använts på mer än 6 månader kan laddningstiden ändras eller laddningslampan (→) kanske inte tänds förrän efter några minuter. Om rakapparaten förblir ansluten tänds lampan till slut.
• Rekommenderad omgivningstemperatur vid laddning är 10 °C – 35 °C. Laddningen kan ta längre tid eller så laddas batteriet inte fullt i extremt låga eller höga temperaturer. Laddningslampan (▶blinkar två gånger per sekund när det uppstår problem med laddningen.
  Ladda rakapparaten inom rekommenderat intervall för omgivningstemperatur.
• Rakapparaten kan användas under cirka 2 veckor med en full laddning (baserat på 3 minuter torr-rakning per dag i en omgivningstemperatur på 20 °C – 30 °C). Kapaciteten för hur många dagar apparaten går att använda varierar beroende på:
• Hur kraftig skäggväxten är

- Hur härt apparaten trycks mot huden

- Användning av våtrakning

- Användning i rakskumsläge

- Om det uppstår störningar på radiomottagning eller på andra apparater medan rakapparaten används eller laddas, flytta då rakapparaten och använd den på en annan plats.

Användning
▶Användbar ansiktsrengöring, etc.

		Rakning	Rakskumsläge
Rakmedel	Rakskum	√	—
	Rakgel	√	✕
	Rakkräm	✕	✕
Ansiktsrengöring	Ansiktsrengöringsskum (utan skrubbmedel)	√	√
	Ansiktsrengöringsskum (med skrubbmedel)	✕	✕
	Ansiktstväl	√	✕
Kroppstväl etc.	Flytande	√	√
	Skum —	√

- Använd inte något annan typ av rakmedel/ansiktsrengöring/kroppstvål etc., än de som listas ovan, då dessa kan orsaka att bladen sätts igen eller inte kan forma skum.

Forma skum i rakskumsläge

Det är enklare att forma skum på detta sätt än för hand.

1 Placera en lämplig mängd ansiktsrengöring etc. i handflatan.

2 Lägg till en lämplig mängd vatten eller varmt vatten.

3 Kontrollera att rengöringsluckan är stängd och håll ner strömbrytaren i 2 sekunder eller mer för att skifta till rakskumsläge.

Lampan för brytarlås ( och laddningslampan ( ) blinkar växelvis.

• Rakskumsläget avslutas efter 15 sekunder. Rakapparaten kan sedan användas för rakning.
• För att stoppa rakskumsläget och starta rakning, tryck en gång på strömbrytaren.

- När lampan för brytarlås (blinkar efter det att strömbrytaren tryckts in kommer rakapparaten inte att fungera då den är låst. Håll ner strömbrytaren i mer än 2 sekunder för att låsa upp. (Se sidan 223.)

4 Tryck bladen lätt mot handflatan, blanda ansiktsrengöringen etc. och rör bladen uppåt och nedåt för att forma skum.

- Om det är otillräckligt med skum, lägg till en aning vatten, varmt vatten eller ansiktsrengöring etc. för att lättare kunna forma skum.

- Använd inte rakmedel (förutom skum) ansiktsrengöringsskum (med skrubbmedel) eller tvål då dessa kan orsaka att bladen sätts igen eller inte kan forma skum.

Raka skäggstubb

- Kontrollera att rengöringsluckan är stängd innan rakning.

1 Tryck på och påbörja rakningen.

- "Rakningssensorn" aktiveras och justerar effekten automatiskt beroende på skäggstubbens längd. Den rakar med full effekt i områden med längre skäggstubb och minskar effekten i områden med kortare stubb för att spara batteri.

Tips för bättre rakning

Använd hela ytterbladsenheten vinkelrätt mot huden och raka genom att långsamt dra rakapparaten över ansiktet mot skäggstrånas riktning.

• Skäggstubben under hakan och runt halsen kan rakas bättre om huden sträcks så att skäggstråna står upprätt.
• Undvik att raka med endast en del av ytterbladsenheten för att undvika att skada den.

2 Tryck på Ⓞnär du är klar.

När rakapparaten används och

Laddningslampan (▶) blinkar en gång per sekund när rakapparaten används.

Apparaten piper två gånger efter att den slagits av.
- Efter att laddningslampan (→blinkar kan du raka dig 2 till 3 gånger till. (Detta kan variera beroende på hur du använder apparaten.)

▶ Använda trimmern

Skjut upp trimmerhandtaget. Håll trimmern i en rät vinkel mot huden och för den nedåt för att trimma polisongerna.

▶ Tips för bättre användning

Raka nedåt sakta med trimsaxen varsamt vinkelrätt mot huden.

Trimma polisonger

Förrakning av långa skäggstrån

- Efter vätrakning, tvätta huvudenheten med vatten och applicera olja på ytterbladsenheten.

• Beroende på skäggets tjocklek eller hur mycket skäggstubb som samlats i rakapparaten, kan rakningssensorn sluta reagera och ljudet från apparatens motor kommer då inte att förändras. Detta är inte onormalt.
• Beroende på typen eller kvantiteten av rakgel eller mängden skum, så reagerar eventuellt inte rakningssensorn. Detta är normalt.
• Apparaten kanske inte fungerar i en omgivningstemperatur lägre än cirka 5 °C.
• Placera fingrarna på fingerstödet när du använder rakapparaten för att förhindra felfunktion.

Funktion och visning av brytarlås

▶Lås strömbrytaren

1. Tryck på en gång och släpp sedan upp knappen.

• Rakapparaten startar.

1. Håll ned mer än

2 sekunder.

• Lampan för brytarlås (🔒) tänds i 5 sekunder och släcks sedan.
  • Rakapparaten stannar.

Att låsa upp strömbrytaren

1. Håll ned i mer än 2 sekunder.

- Lampan för brytarlås ( 🔒 kommer att släckas.

1. När rakapparaten startar släpper du upp Ⓞ.

- Strömbrytaren är låst när lampan för brytarlås (blinkar under 5 sekunder och rakapparaten inte fungerar även om strömbrytaren trycks in.

Det är rekommenderat att rengöra rakapparaten efter varje användning.

Rengöra med vatten

- Stäng av rakapparaten och koppla ifrån AC-adaptern.

1. Med rengöringsluckan stängd, applicera lite tvål och vatten på ytterbladsenheten.

2. Slå på rakapparaten och forma skum under ett par sekunder.

Det finns två sätt att rengöra rakapparaten, beroende på hur smutsig den är.

Avlägsna lätt smuts Mycket smutsig rakapparat

1. Skjut rengöringsluckan tills det att ett klick hörs.

- Vatteninloppen på rakhuvudet öppnas.

1. Skölj vatteninloppen grundligt under rinnande vatten och slå sedan av den.

- Skölj båda vatteninloppen under rinnande vatten.

- Skölj med vatten och skaka upp och ner flera gånger för att avlägsna vattnet och stäng sedan rengöringsluckan.

1. Stäng av rakapparaten och avlägsna ytterbladsdelen. (Se sidan 225.)

2. Rengör rakapparaten och ytterbladsdelen under rinnande vatten.

- Skölj med vatten och skaka bort vattnet.

1. Torka av eventuella vattendroppar med en torr trasa.

2. Torka ytterbladsdelen, rakapparaten och trimmern helt.

- Torka rakapparaten i skugga, undvik direkt solljus.

1. Smörj rakapparaten.

Det ser till att bladens rörelser är mjuka och ger en komfortabel rakning.

1. Applicera en droppe olja på varje ytterbladsenhet.
2. Skjut upp trimsaxen och placera en droppe olja.
3. Sätt på rakapparaten och låt den vara igång i fem sekunder.
4. Stäng av rakapparaten och torka av eventuell överbliven olja från ytterbladsenheten med en mjuk trasa.

▶ OBS!

• Använd inga andra köks- eller badrumsrengöringsmedel än vanlig tvål.
  Detta kan orsaka fel på enheten.
• Torka inte av med thinner, bensin, alkohol eller liknande. Detta kan orsaka fel på enheten, eller sprickor eller missfärgning av delarna.
• Var försiktig så att huvudenheten inte stöter emot tvättstället eller annat föremål när du tömmer ur vattnet. Detta kan orsaka skada på enheten.

Rengöring med borsten

Ta bort ytterbladsdelen och innerbladen.

(Se sidan 225.)

Använd endast den medföljande borsten.

▶ Rengöring med den långa borsten

Rengör bladramen, ytterbladsenheten, huvudenheten och trimmern med den långa borsten.

• Rengör innerbladen med den korta borsten genom att röra den i den riktning som visas.
• Rör inte den korta borsten vinkelrätt mot bladen eftersom detta skadar innerbladen och försämrar deras skärpa.

Byta ytterbladsenheten och innerbladen

ytterbladsenhet en gång per år

innerblad en gång vartannat år

▶ Avlägsna ytterbladsdelen

Tryck in frigöringsknapparna för bladram och lyft upp ytterbladsdelen.

▶ Fästa ytterbladsdelen

Efter att du har vridit bladramens märke (✗) framåt fäster du ytterbladsdelen på rakapparaten tills ett klick hörs.

1. Tryck på spärrknapparna för ytterbladsenheten och dra ner ytterbladsenheten.

- Se till att inte trycka för hårt på spärrknapparna för ytterbladsenheten. Det kan resultera i att ytterbladsenheten böjs och att bladramen inte går att sätta fast ordentligt.

1. Passa in bladramens märke ( ) och ytterbladsenhetens märke (△) mot varandra och tryck ihop dem tills det klickar.

▶ Byta innerbladen

1. Avlägsna innerbladen ett i taget.
2. Sätt i innerbladen ett i taget.

▶ Obs

Kasta inte bort bladramen.

▶ Utbytbara delar

Utbytbara delar kan inhandlas hos din återförsäljare eller servicecenter.

Utbytbara delar för ES-ALT4B/ES-LT4B	Ytterbladsenhet och innerbladen	WES9013
	Ytterbladsenhet WES9087
	Innerblad WES9068
Smörjolja WES003P

Vanliga frågor och svar

Fråga Svar

Kommer batteriet att försämras om det inte används under en längre tid?

Kan jag ladda rakapparaten efter varje användning?

Varför bör adaptern kopplas ifrån efter laddning?

Vad är beståndsdelen i den avsedda oljan?

Varför piper apparaten två gånger efter att den slagits av?

Batteriet kommer att försämras om det inte används under

6 månader eller mer så se till att en full uppladdning görs åtminstone var 6:e månad.

Batteriet som används är ett litiumjonbatteri, så laddning efter varje användning kommer inte att påverka batteriets livslängd.

Batteriprestandan påverkas inte om det laddas i mer än en timme, men adaptern bör kopplas ifrån av säkerhetsskäl och för att spara el.

▶ Beståndsdelen i oljan är paraffin.

Ljudet indikerar att batterikapaciteten håller på att bli låg. Ladda apparaten.

Felsökning

Utför följande åtgärder.

Om problemen inte kan lösas, kontakta butiken där du köpte enheten eller en serviceverkstad auktoriserad av Panasonic för reparation.

Problem Åtgärd

Strömbrytaren slås inte PÅ.

Strömmen stängs AV.

Lås upp brytarläset. (Se sidan 223.)

Tryck två gånger på strömbrytaren i rakskumsläget.

Problem Åtgärd
Rakningssensorn reagerar inte.	Beroende på skäggets tjocklek eller hur mycket skäggstubb som samlats i rakapparaten, kan rakningssensorn sluta reagera och ljudet från apparatens motor kommer då inte att förändras.Detta är inte onormalt.
	Beroende på typen eller kvantiteten av rakgel så reagerar eventuellt inte rakningssensorn.Detta är normalt.
	Eventuellt så reagerar inte rakningssensorn om batterikapaciteten är låg. Om detta händer, ladda rakapparaten.
	Applicera olja. (Se sidan 224.)Rakningssensorn reagerar eventuellt inte om det inte finns tillräckligt med olja på bladen.

Problem Åtgård
Rakningssensorn reagerar trots att rakapparaten inte är i kontakt med huden.	Gör rent rakapparaten från rester av skäggstubb.När rakapparaten är mycket smutsig, använd förstrengöringsborsten för att ta bort skäggstrån.Eller, ta av bladramen och tvätta med vatten.(Se sidan 223.)
	Byt ut ytterbladsenhet och/eller innerblad.Förväntad livslängd förytterbladsenhet och innerblad:Ytterbladsenhet:Omkring ett årInnerblad:Omkring två år
Skum kan inte formas i rakskumsläge.	Att forma skum kan vara svårt beroende på typ avansiktsrengöring etc., så justera mängden vatten eller ansiktsrengöring.
Skum som formas i rakskumsläge innehåller skäggrester.	Skölj bort alla skäggrester innan skum formas. (Se sidan 223.)
Problem Åtgärd
Rakapparaten laddas inte.	Den rekommenderade laddningstemperaturen är 10 °C – 35 °C. Om laddning sker vid annan temperatur, kan laddningen ta längre tid eller så laddas den inte alls.
Kort användningstid även efter full laddning.	Rakapparaten kan användas i ca 2 veckor på en full laddning, med 3 minuters beräknad torrakning per dag. Det verkliga antalet dagar kan minska beroende på hur rakapparaten används (t.ex. i rakskumsläge, våtrakning eller om den används i låga temperaturer).
	Applicera olja.
	När antalet användningstillfällen per laddning börjar minska, håller batteriet på att bli uttjänt.

Problem Åtgård
Rakapparaten fungerar inte efter laddning.	Använd apparaten i en omgivande temperatur på cirka 5 °C eller högre.Batteriet är uttjänt.Rakapparaten fungerar inte med AC-adaptern inkopplad.Rakapparaten kan användas efter tillräcklig laddning när AC-adaptern har kopplats bort.
Drivljudet förändras under rakning.	Rakningssensorn är igång.Ljudet förändras beroende på hur kraftig skäggväxten är.
Avger ett högt ljud.	Applicera olja.Bladen rör sig inte mjukt om det inte finns någon olja på dem och det går åt mer el.Rakapparaten avger ett högt ljud pga. den linjära motorn.Detta indikerar inte ett problem.Kontrollera att bladen sitter fast ordentligt.Rengör ytterbladsenheten med borsten.
Lukten blir starkare.Problem Åtgärd	Detta kan undvikas genom att rengöra rakapparaten efter varje rakning.
Skäggstubb sprids åt alla håll.	Detta kan undvikas genom att rengöra rakapparaten efter varje rakning.Rengör innerbladen med borsten när stubb fastnat på innerbladen.Kontrollera att rengöringsluckan är ordentligt stängd.
Ytterbladsenheten blir het.	Applicera olja.Byt ut ytterbladsenheten om den är skadad eller deformerad. (Se sidan 225.)
Rakresultatet blir inte lika hudnära som förut.	Applicera olja.Detta kan undvikas genom att rengöra rakapparaten efter varje rakning.Byt ut ytterbladsenhet och/eller innerblad.Förväntad livslängd för ytterbladsenhet och innerblad: Ytterbladsenhet: Omkring ett år Innerblad: Omkring två år

Problem Åtgärd

Rakapparaten kan inte rengöras ordentligt även efter det att vatten hålls från vatteninloppen.

När rakapparaten är mycket smutsig, använd först rengöringsborsten för att ta bort skäggstrån. Eller, ta av bladramen och tvätta med vatten. (Se sidan 223.)

Batterilivstid

Batteriets livslängd är 3 år. Batteriet i rakapparaten får inte bytas av användaren. Byt ut batteriet hos en auktoriserad serviceverkstad.

Avlägnsa det inbyggda laddningsbara batteriet

Ta ur det inbyggda laddbara batteriet innan du kastar rakapparaten.

Batteriet måste kasseras på ett säkert sätt.

Lämna in batteriet på en återvinningsstation för batterier om en sådan finns.

Bilden på nästa sida är endast avsedd för kassering av rakapparaten, inte för reparation. Om du själv plockar isär rakapparaten kommer den inte längre att vara vattentät, vilket kan orsaka funktionsfel.

• Avlägsna rakapparaten från AC-adaptern.

• Tryck på strömbrytaren för att slå på strömmen och låt sedan strömmen vara på till dess att batteriet är helt urladdat.

• Genomför steg ① till ⑤, lyft batteriet och avlägsna det.

• Var försiktig så att inte plus- och minuspolerna på borttagna batterier kortsluts och isolera polerna genom att sätta tejp på dem.

Miljöskydd och återvinningsbara material

Denna rakapparat har ett litiumjonbatteri.

Var noga med att avyttra batteriet på en för ändamålet avsedd plats, om sådan finns på orten där du bor.

Specifikationer

Driftspänning	Se AC-adapterns märkplåt.(automatisk spänningskonvertering)
Motorspänning	3,6 V---
Laddningstid Cirka	1 timme
Luftburetakustiskt buller	I rakningsläge: 60,0 (dB (A) re 1 pW)I trimmerläge: 64,0 (dB (A) re 1 pW)

Denna produkt är endast avsedd för användning i hemmet.

Mer information om produktens energieffektivitet finns på vår webbplats, www.panasonic.com, där man anger modellnumret i sökfunktionen.

Avfallshantering av produkter och batterier

Endast för Europeiska Unionen och länder med återvinningssystem

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att förbrukade elektriska och elektroniska produkter och batterier inte får blandas med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska dom lämnas till passande uppsamlingsställe i enlighet med nationella bestämmelser.

Genom att sortera korrekt hjälper du till att spara värdefulla resurser och förhindrar eventuella negativa effekter på människors hälsa och på miljön.

För mer information om insamling och återvinning kontakta din kommun.

Olämplig avfallshantering kan beläggas med böter i enlighet med nationella bestämmelser.

Notering till batterisymbolen (nedanför)

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall uppfyller den de krav som ställs i direktivet för den aktuella kemikalien.

Importör:

Panasonic Marketing Europe GmbH

Auktoriserad representant i EU:
