MANUAL DE UTILIZADOR RMA 765 V STIHL

198 - 219 Instruções de serviço

• Prefácio p. 199
• 2 Informações relativas a este manual de instruções p. 199
• 3 Vista geral p. 200
• 4 Indicações de segurança p. 201
• 5 Colocar o cortador de relva operacional. 206 6 Armar o cortador de relva p. 206
• 7 Ajustar o cortador de relva ao utilizador. 207 8 Colocação e remoção da bateria p. 207
• 9 Inserir e extrair a chave de segurança p. 207
• 10 Ligar e desligar o cortador de relva p. 207
• 11 Verificar o cortador de relva p. 209
• 12 Trabalhar com o cortador de relva p. 210
• 13 Após o trabalho p. 212
• 14 Transporte p. 212
• 15 Armazenamento p. 212
• 16 Limpeza p. 212
• 17 Fazer a manutenção p. 213
• 18 Reparar p. 214
• 19 Eliminação de avarias p. 214
• 20 Dados técnicos p. 216
• 21 Peças de reposição e acessórios p. 216
• 22 Eliminar p. 217
• 23 Declaração de conformidade CE p. 217
• 24 Declaração de conformidade UKCA p. 217
• 25 Instruções técnicas de segurança sobre o cortador de relva 1 Prefácio Estimados clientes, ficamos muito satisfeitos pelo facto de ter esco‐ lhido a STIHL. Desenvolvemos e fabricamos os nossos produtos com a máxima qualidade e de acordo com as necessidades dos nossos clien‐ tes. Por isso, os produtos oferecem uma elevada fiabilidade mesmo sob condições de esforço extremo. Também na assistência a STIHL é uma marca de excelência. O nosso revendedor autorizado garante aconselhamento e formação compe‐ tente, e um acompanhamento técnico aprofun‐ dado. STIHL apoia explicitamente uma gestão susten‐ tável e responsável dos recursos naturais. Este manual de instruções pretende ajudá-o a utilizar o seu produto STIHL de forma segura e respeita‐ dora do ambiente durante um longo período de tempo. Agradecemos a sua confiança e esperamos que aprecie o seu produto STIHL. português 198 0478-131-9938-H © ANDREAS STIHL AG & Co. KG 2023 0478-131-9938-H. VA0.G23. Impresso em papel, branqueado sem cloro. O papel é reciclável. Tradução do manual de instruções original 0000008816_015_PDr. Nikolas Stihl p. 218

IMPORTANTE! LER E GUARDAR ANTES DA

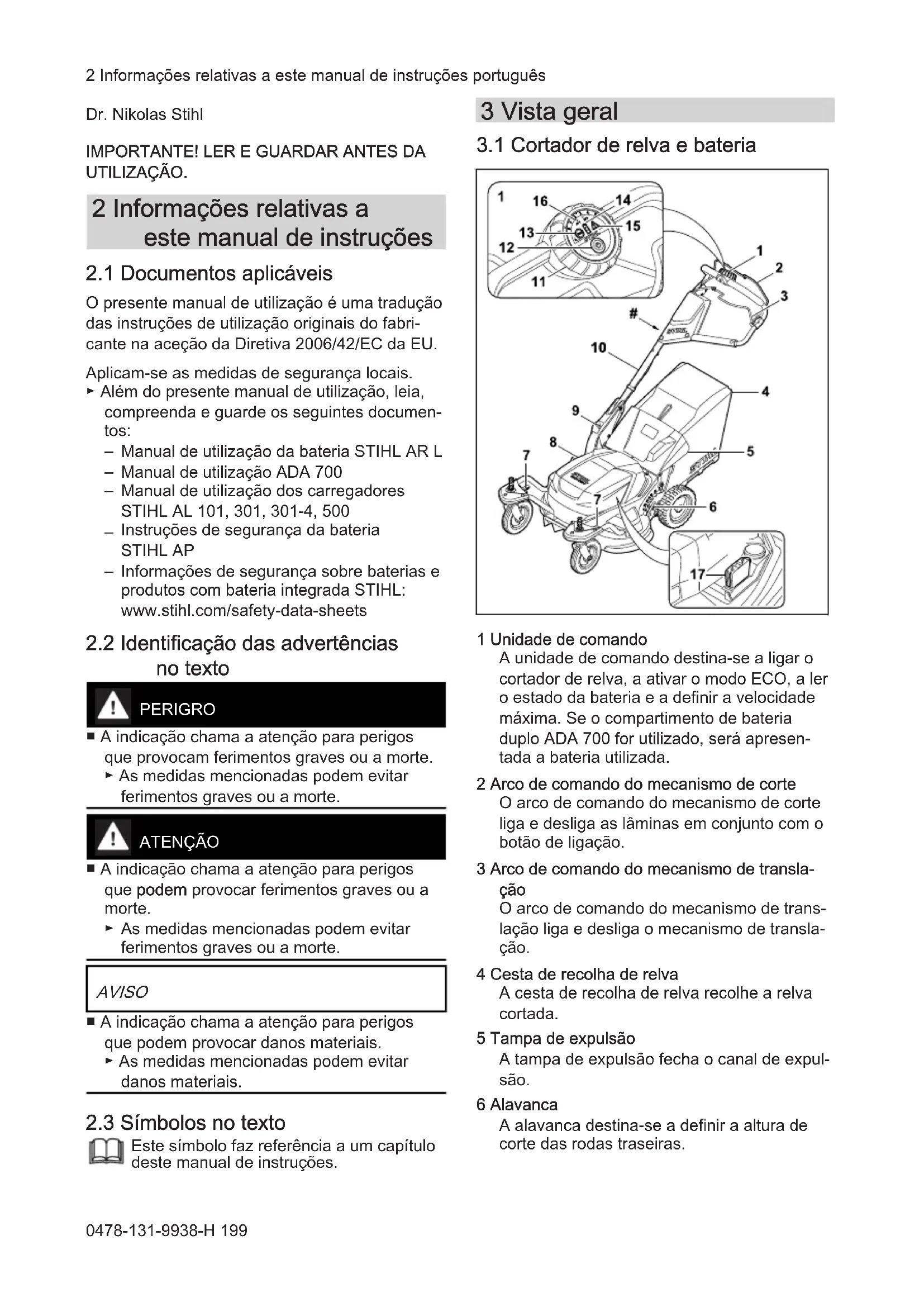

UTILIZAÇÃO. 2 Informações relativas a este manual de instruções

2.1 Documentos aplicáveis

O presente manual de utilização é uma tradução das instruções de utilização originais do fabri‐ cante na aceção da Diretiva 2006/42/EC da EU. Aplicam-se as medidas de segurança locais. ► Além do presente manual de utilização, leia, compreenda e guarde os seguintes documen‐ tos:

Manual de utilização da bateria STIHL AR L

Manual de utilização ADA 700

Manual de utilização dos carregadores

Instruções de segurança da bateria STIHL AP

Informações de segurança sobre baterias e produtos com bateria integrada STIHL: www.stihl.com/safety-data-sheets

2.2 Identificação das advertências

no texto PERIGRO ■ A indicação chama a atenção para perigos que provocam ferimentos graves ou a morte. ► As medidas mencionadas podem evitar ferimentos graves ou a morte. ATENÇÃO ■ A indicação chama a atenção para perigos que podem provocar ferimentos graves ou a morte.

As medidas mencionadas podem evitar ferimentos graves ou a morte. AVISO ■ A indicação chama a atenção para perigos que podem provocar danos materiais. ► As medidas mencionadas podem evitar danos materiais.

2.3 Símbolos no texto

Este símbolo faz referência a um capítulo deste manual de instruções. 3 Vista geral

3.1 Cortador de relva e bateria

1 Unidade de comando A unidade de comando destina-se a ligar o cortador de relva, a ativar o modo ECO, a ler o estado da bateria e a definir a velocidade máxima. Se o compartimento de bateria duplo ADA 700 for utilizado, será apresen‐ tada a bateria utilizada. 2 Arco de comando do mecanismo de corte O arco de comando do mecanismo de corte liga e desliga as lâminas em conjunto com o botão de ligação. 3 Arco de comando do mecanismo de transla‐ ção O arco de comando do mecanismo de trans‐ lação liga e desliga o mecanismo de transla‐ ção. 4 Cesta de recolha de relva A cesta de recolha de relva recolhe a relva cortada. 5 Tampa de expulsão A tampa de expulsão fecha o canal de expul‐ são. 6 Alavanca A alavanca destina-se a definir a altura de corte das rodas traseiras. 2 Informações relativas a este manual de instruções português 0478-131-9938-H 1997 Alavanca A alavanca destina-se a definir a altura de corte e a fixar e soltar as rodas dianteiras. 8 Tampa A tampa cobre a bateria e a chave de segu‐ rança. 9 Alavanca A alavanca destina-se a definir e a rebater o guiador. 10 Guiador O guiador destina-se a segurar, conduzir e transportar o cortador de relva. 11 Botão rotativo O botão rotativo destina-se a definir a veloci‐ dade máxima. 12 Botão de ligação O botão de ligação ativa o cortador de relva e liga as lâminas em conjunto com o arco de comando do mecanismo de corte. 13 Interrutor ECO O interrutor ECO liga e desliga o modo ECO. 14 Indicação do estado de carga Ao premir o botão de ligação, os LED apre‐ sentam o estado de carga e as avarias da bateria. 15 Triângulo de sinalização O triângulo de sinalização indica avarias no cortador de relva. 16 Indicação para o compartimento de bateria duplo ADA 700 Os LED indicam a bateria utilizada nesse momento. 17 Chave de segurança A chave de segurança ativa o cortador de relva. # Placa de identificação com número de máquina

Os símbolos podem estar presentes no cortador de relva e na bateria e têm o seguinte signifi‐ cado: Este símbolo identifica a chave de segurança. ECO ECO Este símbolo identifica o interruptor ECO.

Nível de potência acústica garantido de acordo com a diretiva 2000/14/EC em dB(A) no sentido de tornar as emissões de ruído de diferentes produ‐ tos comparáveis. Não elimine o produto juntamente com o lixo doméstico. Ative o cortador de relva e coloque-o à velocidade máxima. Ligue a lâmina de corte. Ligue o mecanismo de transla‐ ção. A alavanca fixa as rodas dianteiras nesta posição. Nesta posição da alavanca, as rodas dian‐ teiras movem-se livremente. Nesta posição da alavanca, é possível definir a altura de corte das rodas diantei‐ ras. A cesta de recolha de relva está a ser enchida. A cesta de recolha de relva está cheia. Esvazie a cesta de recolha de relva. 4 Indicações de segurança

4.1 Símbolos de aviso

Os símbolos de aviso presentes no cortador de relva têm o seguinte significado: Siga as instruções de segurança e as respetivas medidas. Leia, compreenda e guarde o manual de utilização. Siga as instruções de segurança refe‐ rentes à projeção de objetos e as res‐ petivas medidas. Não toque numa lâmina em rotação. Remova a bateria durante as pausas de trabalho, o transporte, o armazena‐ mento, a manutenção ou reparações. português 4 Indicações de segurança 200 0478-131-9938-HRemova a chave de segurança durante as pausas de trabalho, o transporte, o armazenamento, a manu‐ tenção ou reparações. Respeite a distância de segurança.

4.2 Utilização recomendada

O cortador de relva STIHL RMA 765.0 V destina- -se a cortar a relva. O cortador de relva é alimentado com energia por uma bateria STIHL AR L ou por uma bateria STIHL AP em conjunto com o compartimento de bateria duplo ADA 700. ATENÇÃO ■ As baterias não autorizadas pela STIHL para o cortador de relva podem provocar incêndios e explosões. As pessoas podem sofrer feri‐ mentos graves ou fatais e podem ocorrer danos materiais.

Utilize o cortador de relva com uma bateria STIHL AR L ou com uma bateria STIHL AP em conjunto com o compartimento de bate‐ ria duplo ADA 700.

Caso o cortador de relva ou a bateria não sejam utilizados conforme recomendado, as pessoas poderão sofrer ferimentos graves ou fatais e poderão ocorrer danos materiais.

Utilize o cortador de relva conforme descrito no presente manual de utilização. ► Utilize a bateria conforme descrito no manual de utilização da bateria STIHL AR L ou no manual de utilização do comparti‐ mento de bateria duplo ADA 700.

4.3 Requisitos ao nível do utiliza‐

Os utilizadores que não tenham recebido for‐ mação podem não reconhecer ou avaliar devi‐ damente os perigos do cortador de relva. O utilizador ou terceiros podem sofrer ferimentos graves ou fatais. ► Leia, compreenda e guarde o manual de utilização. ► Caso o cortador de relva seja entregue a outra pessoa: faça-o acompanhar do manual de utilização.

Certifique-se de que o utilizador cumpre os seguintes requisitos:

O utilizador está em plena posse das suas capacidades físicas, sensoriais e mentais para utilizar e trabalhar com o cortador de relva. Caso o utilizador apresente capacidades físicas, sensori‐ ais ou mentais limitadas para tal, o utili‐ zador só poderá trabalhar com o apare‐ lho sob supervisão ou de acordo com as indicações de uma pessoa respon‐ sável.

O utilizador é capaz de reconhecer e avaliar devidamente os perigos do cor‐ tador de relva.

O utilizador está ciente de que é o res‐ ponsável por eventuais acidentes e danos.

O utilizador é maior de idade ou o utili‐ zador é devidamente formado numa ati‐ vidade sob supervisão, de acordo com a regulamentação nacional.

O utilizador deverá ter recebido forma‐ ção ministrada por um distribuidor ofi‐ cial STIHL ou por um especialista antes de trabalhar com o cortador de relva pela primeira vez.

O utilizador não pode estar sob a influ‐ ência de álcool, medicamentos ou dro‐ gas.

Caso existam dúvidas: dirija-se a um distri‐ buidor oficial STIHL.

4.4 Vestuário e equipamento

Durante o trabalho, podem ser projetados objetos a alta velocidade. O utilizador pode sofrer ferimentos.

Use calças compridas de material resis‐ tente. ■ Durante o trabalho, podem ser projetadas poeiras. As poeiras inaladas podem ser noci‐ vas para a saúde e provocar reações alérgi‐ cas.

Caso sejam projetadas poeiras: use uma máscara de proteção contra pó. ■ O vestuário inadequado pode ficar preso na madeira, em silvados e no cortador de relva. Um utilizador sem vestuário adequado pode sofrer ferimentos graves.

Use vestuário justo. ► Retire cachecóis e objetos de adorno. ■ Durante a limpeza, manutenção ou transporte, o utilizador pode entrar em contacto com a lâmina. O utilizador pode sofrer ferimentos.

Use luvas de proteção. 4 Indicações de segurança português 0478-131-9938-H 201■ Caso o utilizador use calçado inadequado, poderá escorregar. O utilizador pode sofrer ferimentos.

Use calçado robusto e fechado com sola antiderrapante. ■ Ao afiar a lâmina, podem ser projetadas partí‐ culas de materiais. O utilizador pode sofrer ferimentos.

Use óculos de proteção justos. Os óculos de proteção adequados são verificados de acordo com a norma EN 166 ou com as disposições nacionais e estão disponíveis comercialmente com a correspondente identificação.

Use luvas de proteção.

4.5 Cortador de relva

ATENÇÃO ■ As pessoas que não estejam envolvidas na atividade, crianças e animais podem não reco‐ nhecer ou avaliar devidamente os perigos do cortador de relva e da projeção de objetos. As pessoas que não estejam envolvidas na ativi‐ dade, crianças e animais podem sofrer feri‐ mentos graves e podem ocorrer danos materi‐ ais. ► Mantenha as pessoas que não este‐ jam envolvidas na atividade, crian‐ ças e animais afastados da área de trabalho.

Respeite a distância de segurança em rela‐ ção a objetos. ► Não deixe o cortador de relva sem vigilân‐ cia. ► Certifique-se de que as crianças não podem brincar com o cortador de relva. ■ Se trabalhar à chuva, poderá escorregar. O utilizador pode sofrer ferimentos graves ou fatais.

Se chover: não trabalhe. ■ O cortador de relva não é resistente à água. Trabalhar à chuva ou em zonas molhadas pode provocar um choque elétrico. O utiliza‐ dor pode ficar ferido e o cortador de relva pode ficar danificado.

Não trabalhe à chuva nem em zonas molhadas. ► Não corte relva molhada. ■ Os componentes elétricos do cortador de relva podem gerar faíscas. As faíscas podem provocar incêndios e explosões em ambientes facilmente inflamáveis ou explosivos. As pes‐ soas podem sofrer ferimentos graves ou fatais e podem ocorrer danos materiais.

Não trabalhe em ambientes facilmente inflamáveis e explosivos.

4.6 Estado de acordo com as exi‐

gências de segurança

4.6.1 Cortador de relva

O cortador de relva encontrar-se-á num estado seguro se estiverem reunidas as seguintes con‐ dições:

Os elementos de comando funcionam e estão inalterados.

Ao cortar a relva, se pretender que a relva cortada seja recolhida na cesta de recolha de relva: a cesta de recolha de relva tem de estar corretamente engatada.

Ao cortar a relva, se pretender que a relva cortada seja expulsa para trás: a cesta de recolha de relva deve estar desengatada e a tampa de expulsão fechada.

A lâmina está corretamente montada.

Estão montados acessórios STIHL originais adequados para este cortador de relva.

Os acessórios estão corretamente montados. ATENÇÃO ■ Se os componentes não estiverem em condi‐ ções de funcionamento seguro, poderão dei‐ xar de funcionar corretamente e os dispositi‐ vos de segurança poderão ser desligados. As pessoas podem sofrer ferimentos graves ou fatais.

Trabalhe com um cortador de relva intacto. ► Caso o cortador de relva esteja sujo: limpe o cortador de relva. ► Não modifique o cortador de relva. ► Se os elementos de comando não funcio‐ narem: não trabalhe com o cortador de relva.

Ao cortar a relva, se pretender que a relva cortada seja recolhida na cesta de recolha de relva: engate a cesta de recolha de relva conforme descrito no presente manual de utilização.

Monte os acessórios STIHL originais ade‐ quados para este cortador de relva. ► Monte a lâmina conforme descrito no pre‐ sente manual de utilização. ► Monte os acessórios conforme descrito no presente manual de utilização ou no manual de utilização dos acessórios.

Não insira objetos nas aberturas do corta‐ dor de relva. português 4 Indicações de segurança 202 0478-131-9938-H► Não faça a ligação nem estabeleça curto- -circuito de contactos do alojamento da chave com objetos metálicos.

Substitua as placas informativas gastas ou danificadas. ► Caso existam dúvidas: dirija-se a um distri‐ buidor oficial STIHL.

As lâminas encontrar-se-ão num estado seguro se estiverem reunidas as seguintes condições:

As lâminas e as peças acopláveis estão intac‐ tas.

As lâminas não estão deformadas.

As lâminas estão corretamente montadas.

As lâminas formam um ângulo de 90° entre si,

As lâminas estão corretamente afiadas.

As lâminas estão isentas de rebarbas.

As lâminas estão corretamente equilibradas.

A espessura mínima e a largura mínima das lâminas não foram atingidas,

O ângulo de afiação é respeitado,

ATENÇÃO ■ Se não estiverem em condições de funciona‐ mento seguro, as peças das lâminas poderão soltar-se e ser projetadas. As pessoas podem sofrer ferimentos graves.

Trabalhe com lâminas e peças acopláveis intactas. ► Monte corretamente as lâminas. ► Afie corretamente as lâminas. ► Caso a espessura mínima ou a largura mínima não sejam atingidas: substitua as lâminas.

Solicite o equilíbrio das lâminas a um distri‐ buidor oficial STIHL. ► Caso existam dúvidas: dirija-se a um distri‐ buidor oficial STIHL.

Em determinadas situações, o utilizador poderá não conseguir continuar a trabalhar com total concentração. O utilizador pode tro‐ peçar, cair e sofrer ferimentos graves.

Trabalhe calma e refletidamente. ► Caso as condições de luminosidade e de visibilidade sejam más: não trabalhe com o cortador de relva.

Utilize o cortador de relva isoladamente. ► Preste atenção a obstáculos. ► Não incline o cortador de relva. ► Trabalhe com o aparelho pousado no solo e garanta o respetivo equilíbrio. ► Caso se verifiquem sinais de cansaço: faça uma pausa no trabalho. ► Ao cortar a relva numa encosta: Corte a relva na transversal relativamente à encosta.

Não corte a relva em encostas íngremes. ■ As lâminas em rotação poderão cortar o utili‐ zador. O utilizador pode sofrer ferimentos gra‐ ves. ► Não toque nas lâminas em rotação. ► Caso as lâminas estejam bloquea‐ das por um objeto: Desligue o corta‐ dor de relva, extraia a chave de segurança e remova a bateria. Remova o objeto apenas depois deste processo.

Se trabalhar sem mecanismo de translação durante o trabalho, o mecanismo de transla‐ ção poderá ser ligado inadvertidamente e o cortador de relva poderá começar a deslocar- -se. As pessoas podem sofrer ferimentos gra‐ ves e podem ocorrer danos materiais.

Acione o arco de comando do mecanismo de translação apenas quando pretender ligar o mecanismo de translação.

Caso o cortador de relva se altere ou se com‐ porte de forma invulgar durante o trabalho, o cortador de relva poderá encontrar-se num estado inseguro. As pessoas podem sofrer ferimentos graves e podem ocorrer danos materiais.

Dê o trabalho como terminado e extraia a chave de segurança, remova a bateria e dirija-se a um distribuidor oficial STIHL.

Poderão ser percetíveis vibrações no cortador de relva durante o trabalho. ► Use luvas de proteção. ► Faça pausas de trabalho. ► Caso existam indícios de problemas de cir‐ culação: consulte um médico. ■ Caso as lâminas se deparem com um objeto estranho durante o trabalho, esse mesmo objeto estranho ou partes do mesmo poderão ser danificados ou projetados a elevada velo‐ cidade. As pessoas podem sofrer ferimentos e podem ocorrer danos materiais.

Remova os objetos estranhos da área de trabalho. ■ Se soltar o arco de comando do mecanismo de corte, as lâminas continuarão a rodar durante um curto período de tempo. As pes‐ soas podem ferir-se gravemente.

Aguarde até que as lâminas deixem de rodar. 4 Indicações de segurança português 0478-131-9938-H 203■ Caso as lâminas em rotação se deparem com um objeto rígido, poderão gerar-se faíscas. As faíscas podem provocar incêndios em ambientes facilmente inflamáveis. As pessoas podem sofrer ferimentos graves ou fatais e podem ocorrer danos materiais.

Não trabalhe em ambientes facilmente inflamáveis. ■ Caso as lâminas se deparem com um objeto estranho durante o trabalho, as lâminas podem ficar danificadas ou a posição das lâminas pode alterar-se.

Caso as lâminas se deparem com um objeto estranho, desligue o cortador de relva e verifique o cortador de relva e as lâminas.

Se o cortador de relva for desligado em super‐ fícies com declive, poderá deslocar-se inad‐ vertidamente. As pessoas podem sofrer feri‐ mentos e podem ocorrer danos materiais.

Apenas solte o cortador de relva se este estiver numa superfície plana e não puder deslocar-se por si mesmo.

Se forem fixados objetos ao guiador, o peso adicional pode fazer que o cortador de relva tombe. As pessoas podem sofrer ferimentos e podem ocorrer danos materiais.

Não fixe quaisquer objetos ao guiador. PERIGRO

Se trabalhar nas imediações de cabos condu‐ tores de tensão, as lâminas poderão entrar em contacto com os cabos condutores de ten‐ são e estes poderão ser danificados. O utiliza‐ dor pode sofrer ferimentos graves ou fatais.

Não trabalhe nas imediações de cabos condutores de tensão. ■ Se o utilizador trabalhar com trovoada, poderá ser atingido por um relâmpago. O utilizador pode sofrer ferimentos graves ou fatais.

Caso haja trovoada: não trabalhe. ■ Ao trabalhar em encostas íngremes, o meca‐ nismo de translação desliga-se em caso de sobrecarga. Isto faz com que o utilizador tenha de aplicar espontaneamente uma maior força para empurrar e, assim, possa perder o controlo do cortador de relva. Devido ao seu próprio peso, o cortador de relva pode rolar em direção ao utilizador. O utilizador pode entrar em contacto com as lâminas rotativas e sofrer ferimentos graves. As inclinações de terreno referem-se ao peso do cortador de relva com a cesta de recolha vazia. Com o aumento do peso, a inclinação de terreno transitável pode diminuir. ► Se for utilizada uma bateria STIHL AP 300, AP 300 S, AP 500 ou AR L: não cortar em encostas com uma inclinação superior a 20°.

Se for utilizada uma bateria STIHL AP 100, 200: não cortar em encos‐ tas com uma inclinação superior a 12°.

Corte a relva na transversal relativamente à encosta. Certifique-se de que o aparelho está numa posição segura, de modo a manter sempre o controlo do cortador de relva.

ATENÇÃO ■ O cortador de relva pode tombar ou mover-se durante o transporte. As pessoas podem sofrer ferimentos e podem ocorrer danos materiais.

Extraia a chave de segurança. ► Remova a bateria. ► Prenda o cortador de relva com cintas de fixação, correias ou uma rede de modo a que não possa tombar nem mover-se.

Se a chave de segurança e a bateria forem introduzidas durante o transporte com o mecanismo de translação desligado, o meca‐ nismo de translação poderá ser ligado inad‐ vertidamente e o cortador de relva poderá começar a deslocar-se. As pessoas podem sofrer ferimentos graves e podem ocorrer danos materiais. ► Extraia a chave de segurança. ► Remova a bateria. ■ O cortador de relva é pesado. Caso o utiliza‐ dor transporte o cortador de relva sozinho, o utilizador poderá sofrer ferimentos.

O cortador de relva deverá ser transportado por duas pessoas.

As crianças podem não reconhecer ou avaliar devidamente os perigos do cortador de relva. As crianças podem sofrer ferimentos graves.

Extraia a chave de segurança. ► Remova a bateria. ► Guarde o cortador de relva fora do alcance das crianças. ■ Os contactos elétricos do cortador de relva e os componentes metálicos podem sofrer cor‐ rosão devido à humidade. O cortador de relva pode ser danificado.

Extraia a chave de segurança. português 4 Indicações de segurança 204 0478-131-9938-H► Remova a bateria. ► Guarde o cortador de relva limpo e seco. ■ Se a chave de segurança e a bateria forem introduzidas durante a arrumação, o meca‐ nismo de translação poderá ser ligado inad‐ vertidamente e o cortador de relva poderá começar a deslocar-se. As pessoas podem sofrer ferimentos graves e podem ocorrer danos materiais.

Extraia a chave de segurança. ► Remova a bateria.

4.10 Limpeza, manutenção e repa‐

ração ATENÇÃO ■ Se a chave de segurança e a bateria ficarem introduzidas durante a limpeza, manutenção ou reparação, as lâminas poderão ser ligadas inadvertidamente. As pessoas podem sofrer ferimentos graves e podem ocorrer danos materiais.

Extraia a chave de segurança. ► Remova a bateria. ■ Se a chave de segurança e a bateria ficarem introduzidas durante a limpeza, manutenção e reparação, o mecanismo de translação poderá ser ligado inadvertidamente e o cortador de relva poderá começar a deslocar-se. As pes‐ soas podem sofrer ferimentos graves e podem ocorrer danos materiais.

Extraia a chave de segurança. ► Remova a bateria. ■ A utilização de produtos de limpeza agressi‐ vos e a limpeza com um jato de água ou obje‐ tos afiados poderão danificar o cortador de relva ou as lâminas. Caso o cortador de relva ou as lâminas não sejam corretamente limpos, os componentes poderão deixar de funcionar corretamente e os dispositivos de segurança poderão ser desligados. As pessoas podem ferir-se gravemente. ► Limpe o cortador de relva e a lâmina con‐ forme descrito no presente manual de utili‐ zação.

Caso não seja realizada uma manutenção ou reparação corretas do cortador de relva e das lâminas, os componentes poderão deixar de funcionar corretamente e os dispositivos de segurança poderão ser desligados. As pes‐ soas podem sofrer ferimentos graves ou fatais.

Não efetue qualquer manutenção nem reparação do cortador de relva de forma autónoma.

Caso seja necessário efetuar a manuten‐ ção ou reparação do cortador de relva: dirija-se a um distribuidor oficial STIHL.

Efetue a manutenção da lâmina conforme descrito no presente manual de utilização. ■ Durante a limpeza, a manutenção ou a repa‐ ração das lâminas estas poderão mover‑se. O movimento de uma das lâminas provoca o movimento da segunda lâmina. O utilizador pode cortar-se e ferir-se nos gumes afiados.

Use luvas de proteção. ■ As lâminas podem ficar quentes ao serem afi‐ adas. O utilizador pode queimar-se. ► Aguarde que as lâminas arrefeçam. ► Use luvas de proteção. 5 Colocar o cortador de relva operacional

5.1 Colocar o cortador de relva

operacional Antes de iniciar todos os trabalhos, é necessário executar os seguintes passos: ► Retire os materiais da embalagem e as prote‐ ções de transporte. ► Garanta que os seguintes componentes se encontram num estado seguro:

Bateria, conforme descrito no manual de utilização da bateria STIHL AR L ou no manual de utilização do compartimento de bateria duplo ADA 700 e nas instruções de segurança da bateria STIHL AP. ► Verifique a bateria conforme descrito no manual de utilização da bateria STIHL AR L ou no manual de utilização do compartimento de bateria duplo ADA 700 e nas instruções de segurança da bateria STIHL AP. ► Carregar completamente a bateria, conforme descrito no manual de utilização dos carrega‐ dores STIHL AL 101, 301, 301-4, 500.

Verifique a lâmina, 11.2.

Abra e ajuste o guiador, 7.1. ► Ao cortar a relva, se pretender que a relva cortada seja recolhida na cesta de recolha de relva: Engate a cesta de recolha de relva,

Verifique os elementos de comando, 11.1. 5 Colocar o cortador de relva operacional português 0478-131-9938-H 205► Caso não seja possível executar os passos: não utilize o cortador de relva e dirija‑se a um distribuidor oficial STIHL. 6 Armar o cortador de relva

6.1 Armar, encaixar e desencaixar

a cesta de recolha de relva

6.1.1 Armar a cesta de recolha de relva

► Puxe o tecido (1) por cima do quadro (2) de modo que a placa de base fique sob o tecido e a pega (3) fique no lado exterior do tecido. ► Pressione os perfis de plástico (4) no quadro. Os perfis de plástico encaixam com um clique.

relva ► Desligue o cortador de relva. ► Coloque o cortador de relva numa superfície plana. ► Abra e segure na tampa de expulsão. ► Remova a cesta de recolha de relva pela pega para cima. ► Feche a tampa de expulsão. 7 Ajustar o cortador de relva ao utilizador

7.1 Ajustar o guiador

► Desligue o cortador de relva, extraia a chave de segurança e remova a bateria. ► Coloque o cortador de relva numa superfície plana. ► Segure no guiador (1). ► Pressione a alavanca (2) para baixo e mante‐ nha-a nessa posição. ► Coloque o guiador (1) na posição pretendida. ► Solte a alavanca (2) e certifique-se de que o guiador engata novamente por completo.

É possível rebater o guiador para transporte ou arrumação com economia de espaço. ► Desligue o cortador de relva, extraia a chave de segurança e remova a bateria. ► Coloque o cortador de relva numa superfície plana. ► Mantenha premida a alavanca. ► Rebata o guiador para a frente. 8 Colocação e remoção da bateria

8.1 Introduzir a bateria

► Coloque o cortador de relva numa superfície plana. ► Abra a tampa (1). ► Empurre a alavanca de bloqueio (3) e mante‐ nha-a nessa posição. A bateria (2) é desbloqueada e pode ser removida. ► Feche a tampa (1). 9 Inserir e extrair a chave de segurança

9.1 Inserir a chave de segurança

► Abra a tampa. ► Insira a chave de segurança (1) no alojamento da chave (2). ► Feche a tampa.

9.2 Extrair a chave de segurança

► Coloque o cortador de relva numa superfície plana. ► Prima o botão de ligação (1). O cortador de relva é ativado. Os LED (2) indi‐ cam o estado de carga da bateria. Após cinco minutos sem qualquer atividade, o cortador de relva muda para o modo de sus‐ pensão.

10.2 Ligar e desligar a lâmina

10.2.1 Ligar as lâminas

► Coloque o cortador de relva numa superfície plana. ► Prima e mantenha premido o botão de liga‐ ção (1) com a mão esquerda. ► Com a mão direita, puxe o arco de comando do mecanismo de corte (2) por completo na direção do guiador (3) e segure nesse compo‐ nente de modo a que o polegar circunde o guiador (3). As lâminas rodam. ► Solte o botão de ligação (1). ► Com a mão direita, segure no guiador (3) e no arco de comando do mecanismo de corte (2) de modo que o polegar circunde o guiador (3).

10.2.2 Desligar as lâminas

► Solte o arco de comando da operação de corte. ► Aguarde até que as lâminas deixem de rodar. 9 Inserir e extrair a chave de segurança português 0478-131-9938-H 207► Caso as lâminas continuem a rodar: extraia a chave de segurança, remova a bateria e dirija- -se a um distribuidor oficial STIHL. O cortador de relva está avariado.

10.3.1 Ligar o mecanismo de translação

A velocidade máxima pode ser definida em 5 níveis através do botão rotativo. O nível 5 cor‐ responde à velocidade máxima mais elevada. No nível 0, o mecanismo de translação é desati‐ vado. A velocidade pode ser regulada progressiva‐ mente até à velocidade máxima definida através do arco de comando do mecanismo de transla‐ ção. Quanto mais puxar o arco de comando do mecanismo de translação na direção do guiador, mais elevada será a velocidade. A velocidade definida influencia a duração da carga da bateria. Quanto menor for a velocidade, maior será a duração da carga da bateria. ► Coloque o cortador de relva numa superfície plana. ► Defina a velocidade máxima pretendida atra‐ vés do botão rotativo (1). ► Com a mão esquerda, puxe o arco de comando do mecanismo de translação (2) na direção do guiador (3) e segure nesse compo‐ nente de modo a que o polegar circunde o guiador (3). O cortador de relva coloca-se em movimento.

10.3.2 Desligar o mecanismo de translação

► Solte o arco de comando do mecanismo de translação. ► Aguarde até que o cortador de relva fique imó‐ vel. ► Caso o cortador de relva continue em movi‐ mento: extraia a chave de segurança, remova a bateria e dirija-se a um distribuidor oficial STIHL. O cortador de relva está avariado. 11 Verificar o cortador de relva

11.1 Verificar os elementos de

comando Arco de comando do mecanismo de corte ► Extraia a chave de segurança. ► Remova a bateria. ► Puxe o arco de comando do mecanismo de corte por completo na direção do guiador e solte-o novamente. ► Caso o arco de comando do mecanismo de corte se mova com dificuldade ou não regresse de forma autónoma à posição inicial: não utilize o cortador de relva e dirija-se a um distribuidor oficial STIHL. O arco de comando do mecanismo de corte estará avariado. Arco de comando do mecanismo de translação ► Extraia a chave de segurança. ► Remova a bateria. ► Puxe o arco de comando do mecanismo de translação por completo na direção do guiador e solte-o novamente. ► Caso o arco de comando do mecanismo de translação se mova com dificuldade ou não regresse de forma autónoma à posição inicial: não utilize o cortador de relva e dirija-se a um distribuidor oficial STIHL. O arco de comando do mecanismo de transla‐ ção estará avariado. Ligar a lâmina ► Insira a chave de segurança. ► Introduza a bateria. ► Ative o cortador de relva. ► Prima e mantenha premido o botão de ligação com a mão esquerda. ► Com a mão direita, puxe o arco de comando do mecanismo de corte por com‐ pleto na direção do guiador e segure nesse componente de modo a que o polegar cir‐ cunde o guiador. A lâmina roda. ► Caso a lâmina não rode: extraia a chave de segurança, remova a bateria e dirija-se a um distribuidor oficial STIHL. Existe uma avaria no cortador de relva. ► Solte o botão de ligação e o arco de comando do mecanismo de corte. A lâmina deixa de rodar ao fim de pouco tempo. português 11 Verificar o cortador de relva 208 0478-131-9938-H► Caso a lâmina continue a rodar: extraia a chave de segurança, remova a bateria e dirija- -se a um distribuidor oficial STIHL. O cortador de relva está avariado. Ligar o mecanismo de translação ► Insira a chave de segurança. ► Introduza a bateria. ► Ative o cortador de relva. ► Com a mão esquerda, puxe o arco de comando do mecanismo de translação por completo na direção do guiador e segure nesse componente de modo a que o polegar circunde o guiador. O cortador de relva coloca-se em movimento. ► Solte o arco de comando do mecanismo de translação. O cortador de relva permanece imóvel. ► Caso o cortador de relva continue em movi‐ mento: extraia a chave de segurança, remova a bateria e dirija-se a um distribuidor oficial STIHL. O cortador de relva está avariado.

11.2 Verificar a lâmina

Ângulo de afiação d ► Caso a espessura mínima ou a largura mínima não sejam atingidas: substitua a lâmina, 20.2. ► Caso o ângulo de afiação não seja respeitado: afie a lâmina, 20.2. ► Caso existam dúvidas: dirija-se a um distribui‐ dor oficial STIHL.

11.3 Verificar a posição das lâminas

► Desligue o cortador de relva, extraia a chave de segurança e remova a bateria. ► Coloque o cortador de relva com as rodas levantadas, 16.1. ► Rode uma lâmina de modo que fique paralela ao solo. A segunda lâmina também gira. ► Verificar se as lâminas estão com a posição correta entre si

Na posição de base, uma lâmina (1) está paralela ao solo.

A segunda lâmina (2) faz um ângulo de 90° com a outra lâmina. ► Se as lâminas não estiverem com a posição correta entre si: não volte a utilizar o cortador de relva e dirija‑se a um distribuidor oficial STIHL. 12 Trabalhar com o cortador de relva

12.1 Segurar e conduzir o cortador

de relva ► Segure no guiador com ambas as mãos de modo que os polegares circundem o guiador.

12.2 Ajustar a altura de corte

É possível regular 8 alturas de corte diferentes:

100 mm = posição 8 12 Trabalhar com o cortador de relva português 0478-131-9938-H 209As posições são indicadas no cortador de relva. A altura de corte é definida individualmente em todas as rodas. A definição das rodas tem de ser idêntica. Ajustar a altura de corte traseira ► Desligue o cortador de relva. A lâmina não pode rodar. ► Coloque o cortador de relva numa superfície plana. ► Puxe a alavanca (1) para fora do entalhe e coloque-a na posição pretendida. Ajustar a altura de corte dianteira ► Segure no garfo da roda (1) com a mão. O cortador de relva não pode passar para a posição mais baixa através do seu próprio peso. ► Pressione a alavanca de desbloqueio (2) no sentido da seta e segure na mesma. ► Coloque o eixo (3) na posição pretendida. ► Solte a alavanca de desbloqueio (2). O eixo (3) engata.

12.3 Fixar as rodas dianteiras

As rodas dianteiras podem ser fixadas para cor‐ tar a relva em encostas. ► Prima o botão (1). ► Coloque a roda dianteira (2) numa posição a direito e permita que engate. ► Fixe igualmente a segunda roda dianteira. Levantar a fixação ► Pressione a alavanca de desbloqueio (1) no sentido da seta.

12.4 Ligar e desligar o modo ECO

O modo ECO é ligado após a ativação do corta‐ dor de relva. Quando o modo ECO é ligado, o cortador de relva deteta as condições de trabalho atuais e define automaticamente a rotação da lâmina. Como tal, a duração da bateria pode ser prolon‐ gada. Ligar o modo ECO ► Prima o botão (1). O LED (2) acende-se. Desligar o modo ECO ► Prima o botão (1). O LED (2) apaga-se. português 12 Trabalhar com o cortador de relva 210 0478-131-9938-H12.5 Cortar a relva ► Se estiver a trabalhar com o mecanismo de translação ligado: conduza o cortador de relva para a frente de forma controlada. ► Se estiver a trabalhar com o mecanismo de translação desligado: Empurre o cortador de relva para a frente de forma lenta e contro‐ lada.

12.6 Esvaziar a cesta de recolha de

relva O fluxo de ar gerado pelas lâminas faz elevar o indicador do nível (1). Se a cesta de recolha de relva estiver cheia, o fluxo de ar para. Se o fluxo de ar for diminuto, o indicador do nível (2) volta ao estado de repouso. Esta indicação serve de aviso para esvaziar a cesta de recolha de relva. O funcionamento sem limitações do indicador do nível só é apresentado quando o fluxo de ar pro‐ duzido é perfeito. Influências externas como relva molhada, densa ou alta, níveis de corte baixos, sujidade ou fatores semelhantes podem alterar o fluxo do ar e o funcionamento do indica‐ dor do nível. ► Se o indicador do nível voltar ao estado de repouso: esvazie a cesta de recolha de relva. ► Remova a cesta de recolha de relva pela pega (1) para cima. ► Segure na pega traseira (2) com a segunda mão. ► Esvazie a cesta de recolha de relva. 13 Após o trabalho

13.1 Após o trabalho

► Desligue o cortador de relva. As lâminas não podem rodar. Utilizar o mecanismo de translação ► Ligue o mecanismo de translação. ► Conduza o cortador de relva para a frente de forma controlada. Empurrar o cortador de relva ► Extraia a chave de segurança e remova a bateria. ► Empurre o cortador de relva para a frente de forma lenta e controlada. Transportar o cortador de relva à mão ► Use luvas de proteção de material resistente. ► Extraia a chave de segurança e remova a bateria. 13 Após o trabalho português 0478-131-9938-H 211► Uma pessoa deverá segurar na parte dianteira do cortador de relva com ambas as mãos nos garfos das rodas e uma segunda pessoa deverá segurar no guiador com ambas as mãos. ► O cortador de relva deverá ser levantado e transportado por duas pessoas. Transportar o cortador de relva num veículo ► Extraia a chave de segurança e remova a bateria. ► Fixe o cortador de relva na vertical de modo que não possa tombar nem mover-se. 15 Armazenamento

15.1 Guardar o cortador de relva

► Desligue o cortador de relva, extraia a chave de segurança e remova a bateria. ► Guarde o cortador de relva de modo a que estejam reunidas as seguintes condições:

O cortador de relva está fora do alcance das crianças.

O cortador de relva não pode tombar.

O cortador de relva não pode deslocar-se. 16 Limpeza

16.1 Colocar o cortador de relva

com as rodas levantadas ► Desligue o cortador de relva, extraia a chave de segurança e remova a bateria. ► Coloque o cortador de relva numa superfície plana. ► Desengate a cesta de recolha de relva. ► Coloque a altura de corte na posição mais ele‐ vada. 12.2 ► Coloque a parte superior do guiador na posi‐ ção mais baixa, 7.1. A parte superior do guiador está desblo‐ queada ► Com a mão esquerda, pressione a alavanca para baixo e mantenha-a nessa posição. ► Com a mão direita, segure no cortador de relva pelo garfo da roda e coloque-o para trás.

16.2 Limpar o cortador de relva

► Desligue o cortador de relva, extraia a chave de segurança e remova a bateria. ► Limpe o cortador de relva com um pano húmido. ► Limpe o canal de expulsão com uma escova macia ou com um pano húmido. ► Limpe os contactos elétricos do cortador de relva com um pincel ou com uma escova macia. ► Limpe as ranhuras de ventilação com um pin‐ cel. ► Coloque o cortador de relva com as rodas levantadas. ► Limpe a área em torno das lâminas e as lâmi‐ nas com uma tala de madeira, uma escova macia ou um pano húmido. AVISO ■ A limpeza com um aparelho de limpeza de alta pressão ou jatos de água pode danificar o aparelho.

Não limpar o aparelho com um aparelho de limpeza de alta pressão ou jatos de água. 17 Fazer a manutenção

17.1 Montar e desmontar a lâmina

17.1.1 Desmontar a lâmina

► Desligue o cortador de relva, extraia a chave de segurança e remova a bateria. ► Coloque o cortador de relva com as rodas levantadas. ► Bloqueie a lâmina (1) com um pedaço de madeira (2). português 15 Armazenamento 212 0478-131-9938-H► Desenrosque o parafuso (3) no sentido da seta e remova‑o juntamente com a anilha. ► Remova a lâmina (4). ► Desenrosque o parafuso (5) no sentido da seta e remova‑o juntamente com a anilha. ► Remova a lâmina (1). ► Elimine os parafusos (3) e (5) e as anilhas. Ao montar as lâminas (1 e 4), utilize novos parafusos e novas anilhas.

17.1.2 Montar a lâmina

► Desligue o cortador de relva, extraia a chave de segurança e remova a bateria. ► Coloque o cortador de relva com as rodas levantadas. ► Coloque a nova anilha (2) no novo parafuso (1). ► Aplique produto de fixação de parafusos Loc‐ tite 243 na rosca do parafuso (1). ► Coloque a lâmina (3) de modo que as eleva‐ ções da superfície de contacto (4) engatem nos entalhes da lâmina (3). ► Enrosque o parafuso (1) juntamente com a anilha (2). ► Bloqueie a lâmina (3) com um pedaço de madeira (5). ► Aperte o parafuso (1) com 30 Nm +/- 3 Nm. ► Monte a segunda lâmina.

17.2 Afiar e equilibrar as lâminas

É necessária muita prática para afiar e equilibrar corretamente as lâminas. A STIHL aconselha a que as lâminas sejam afia‐ das e equilibradas por um distribuidor oficial STIHL. ATENÇÃO ■ Os gumes das lâminas são afiados. O utiliza‐ dor pode cortar-se. ► Use luvas de proteção de material resis‐ tente. ► Desligue o cortador de relva, extraia a chave de segurança e remova a bateria. ► Coloque o cortador de relva com as rodas levantadas. ► Desmonte as lâminas. ► Afie as lâminas. Ao fazê-lo, respeite o ângulo de afiação e arrefeça as lâminas, 20.2. As lâminas não podem adquirir uma tonali‐ dade azul ao serem afiadas. ► Monte as lâminas. ► Caso existam dúvidas: dirija-se a um distribui‐ dor oficial STIHL.

17.3 Verificar a tensão da correia do

acionamento da lâmina A tensão da correia do acionamento da lâmina deve ser verificada anualmente por um distribui‐ dor oficial STIHL. 18 Reparar

18.1 Reparar o cortador de relva

O utilizador não pode reparar o cortador de relva e as lâminas de forma autónoma. ► Caso o cortador de relva ou as lâminas este‐ jam danificados: Não utilize o cortador de relva ou as lâminas e dirija‑se a um distribui‐ dor oficial STIHL. ► Caso as placas informativas estejam ilegíveis ou danificadas: solicite a substituição das pla‐ cas informativas junto de um distribuidor ofi‐ cial STIHL. 19 Eliminação de avarias

19.1 Resolver avarias do cortador de relva ou da bateria

Avaria LED da unidade de comando LED da bate‐ ria Causa Solução O cortador de relva não fun‐ ciona ao ligá‑lo. 1 LED da indica‐ ção do estado de carga pisca a verde. 1 LED pisca a verde. O estado de carga da bateria é demasiado reduzido. ► Carregue a bateria. 1 LED da indica‐ ção do estado de 1 LED acende-se a vermelho. A bateria está demasiado ► Extraia a chave de segurança. ► Remova a bateria. 18 Reparar português 0478-131-9938-H 213Avaria LED da unidade de comando LED da bate‐ ria Causa Solução carga acende-se a vermelho. quente ou dema‐ siado fria. ► Deixe a bateria arrefecer ou aquecer. O triângulo de sinalização pisca a vermelho. 3 LED pis‐ cam a ver‐ melho. Existe uma avaria no cortador de relva. ► Extraia a chave de segurança. ► Remova a bateria. ► Limpe os contactos elétricos do cortador de relva. ► Introduza a bateria. ► Ligue o cortador de relva. ► Caso a avaria persista: não utilize o cortador de relva e dirija‑se a um distribuidor ofi‐ cial STIHL. O triângulo de sinalização acende‑se a ver‐ melho. 3 LED acen‐ dem‑se a vermelho. O cortador de relva está dema‐ siado quente. ► Extraia a chave de segurança. ► Remova a bateria. ► Deixe arrefecer o cortador de relva. 3 LED da indica‐ ção do estado de carga acendem- se a vermelho. 4 LED pis‐ cam a ver‐ melho. Existe uma avaria na bateria. ► Remova a bateria e volte a int‐ roduzi‑la. ► Ligue o cortador de relva. ► Caso a avaria persista: não utilize a bateria e dirija‑se a um distribuidor oficial STIHL. A ligação elétrica entre o cortador de relva e a bate‐ ria foi interrom‐ pida. ► Extraia a chave de segurança. ► Remova a bateria. ► Limpe os contactos elétricos do cortador de relva. ► Insira a chave de segurança. ► Introduza a bateria. Todos os LED da unidade de comando piscam. A comunicação com a unidade de comando foi inter‐ rompida. ► Extraia a chave de segurança. ► Remova a bateria. ► Não utilize o cortador de relva e dirija‑se a um distribuidor ofi‐ cial STIHL. O cortador de relva ou a bateria estão húmidos. ► Extraia a chave de segurança. ► Remova a bateria. ► Limpe o cortador de relva. ► Deixe o cortador de relva ou a bateria secar. A resistência nas lâminas é dema‐ siado elevada. ► Defina uma altura de corte superior. ► Ligue o cortador de relva sobre relva curta. O mecanismo de translação não funciona. Existe uma avaria no mecanismo de translação. ► Remova a bateria e volte a int‐ roduzi‑la. ► Ligue o mecanismo de transla‐ ção. ► Caso o mecanismo de transla‐ ção continue a não funcionar: dirija-se a um distribuidor ofi‐ cial STIHL. O cortador de relva desliga- se em funcio‐ namento. O triângulo de sinalização acende‑se a ver‐ melho. 3 LED acen‐ dem‑se a vermelho. O cortador de relva está dema‐ siado quente. ► Extraia a chave de segurança. ► Remova a bateria. ► Deixe arrefecer o cortador de relva. ► Limpe o cortador de relva. ► Não ligue o cortador de relva com demasiada frequência num curto período de tempo. português 19 Eliminação de avarias 214 0478-131-9938-HAvaria LED da unidade de comando LED da bate‐ ria Causa Solução ► Se estiver a trabalhar com o mecanismo de translação ligado: defina uma velocidade mais reduzida. ► Se estiver a trabalhar com o mecanismo de translação des‐ ligado: avance mais lenta‐ mente. ► Defina uma altura de corte superior. ► Corte relva mais curta. As lâminas estão bloqueadas. ► Extraia a chave de segurança. ► Remova a bateria. ► Limpe o cortador de relva. Existe uma avaria elétrica. ► Remova a bateria e volte a int‐ roduzi‑la. ► Ligue o cortador de relva. O triângulo de sinalização acende‑se a ver‐ melho. Ao trabalhar em encostas íngre‐ mes, o meca‐ nismo de transla‐ ção e as lâminas desligam-se em caso de sobre‐ carga. ► Não corte a relva em encostas íngremes. ► Solte o arco de comando do mecanismo de translação. ► Coloque o cortador de relva numa superfície plana. ► Ligue a lâmina. ► Ligue o mecanismo de transla‐ ção. O período de funciona‐ mento do cor‐ tador de relva é demasiado curto. A bateria não está totalmente carregada. ► Carregue totalmente a bateria. O tempo de vida útil da bateria foi excedido. ► Substitua a bateria. 20 Dados técnicos

STIHL AP em conjunto com compartimento de bateria duplo ADA 700

Peso sem bateria: 44 kg

Conteúdo máximo da cesta de recolha de relva: 80 l

Rotação no modo ECO: 2800 rpm O período de funcionamento pode ser consul‐ tado em www.stihl.com/battery-life .

Ângulo de afiação d: 30°

20.3 Valores de ruído e de vibração

O valor K referente ao nível de pressão acústica é de 3 dB(A). O valor K referente ao nível de 20 Dados técnicos português 0478-131-9938-H 215potência acústica é de 1,2 dB(A). O valor K refe‐ rente ao valor de vibração é de 0,7 m/s².

Nível de pressão acústica L

Nível de potência acústica garantido L WAd medido de acordo com a 2000/14/EC/ S.I. 2001/1701: 93 dB(A)

medido de acordo com a EN 20643, EN 60335-2-77, guiador: 1,4 m/s² Os valores de vibração indicados foram medidos com um processo de verificação normalizado e podem ser utilizados como comparativo com aparelhos elétricos. Os valores de vibração efeti‐ vamente existentes podem divergir dos valores indicados, consoante o tipo de utilização. Os valores de vibração indicados podem ser utiliza‐ dos para uma primeira avaliação do nível de vibração. É necessário avaliar o nível de vibra‐ ção real. Neste processo, podem ser igualmente tomados em consideração os períodos em que o aparelho elétrico está desligado e os períodos em que está efetivamente ligado, mas nos quais funciona sem carga. É possível consultar informações sobre o cum‐ primento da diretiva 2002/44/EC e S.I. 2005/1093 relativa à informação sobre os agentes físicos (vibrações) em www.stihl.com/ vib .

REACH designa um decreto CE para registar, avaliar e autorizar produtos químicos. Informações para cumprir o decreto REACH podem ser consultadas no site www.stihl.com/ reach . 21 Peças de reposição e acessórios

21.1 Peças de reposição e acessó‐

rios Estes símbolos identificam peças de reposição originais da STIHL e acessó‐ rios originais da STIHL. A STIHL recomenda a utilização de peças de reposição originais da STIHL e acessórios origi‐ nais da STIHL. Peças de reposição e acessórios de outros fabri‐ cantes não podem ser avaliados pela STIHL quanto a fiabilidade, segurança e adequação apesar do constante acompanhamento omer‐ cado e a STIHL não se pode responsabilizar pela sua utilização. As peças de reposição originais da STIHL e os acessórios originais da STIHL estão disponíveis num revendedor especializado da STIHL.

21.2 Peças de reposição importan‐

Lâmina esquerda: 6392 702 0100

Lâmina direita: 6392 702 0105

Parafuso da lâmina esquerda: 9008 348 1800

Parafuso da lâmina direita: 9008 348 1801

É possível consultar informações sobre a elimi‐ nação junto da administração local ou num distri‐ buidor oficial STIHL. A eliminação inadequada pode ser nociva para a saúde e poluir o ambiente. ► Entregue os produtos STIHL, incluindo emba‐ lagens, num ponto de recolha adequado para reciclagem, em conformidade com os regula‐ mentos locais. ► Não elimine juntamente com o lixo doméstico. 23 Declaração de conformi‐ dade CE

Identificação de série: 6392 satisfaz as disposições aplicáveis das diretivas 2000/14/EC, 2006/42/EC, 2014/30/EU e 2011/65/EU e foi desenvolvido e produzido em conformidade com as versões válidas à data da produção das seguintes normas: EN 60335-1, EN 60335‑2-77, EN 55014-1 e EN 55014-2. português 21 Peças de reposição e acessórios 216 0478-131-9938-HEntidade nomeada envolvida: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, Alemanha Para determinar o nível de potência acústica medido e garantido, foram respeitados os termos da diretiva 2000/14/EC, anexo VIII.

Nível de potência acústica medido: 92,2 dB(A)

Nível de potência acústica garantido: 93 dB(A) A documentação técnica está guardada junto da STIHL Tirol GmbH. O ano de fabrico e o número de máquina encon‐ tram-se indicados no cortador de relva. Langkampfen, 01.06.2019 STIHL Tirol GmbH em representação de Matthias Fleischer, responsável pela área de Pesquisa e Desenvolvimento em representação de Sven Zimmermann, responsável pela área da Qualidade 24 Declaração de conformi‐ dade UKCA

Identificação de série: 6392 satisfaz as disposições aplicáveis dos regula‐ mentos do Reino Unido "Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001", "Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016" e "The Restric‐ tion of the Use of Certain Hazardous Substances in Electronic Equipment Regulations 2012" e foi desenvolvido e produzido em conformidade com as versões válidas à data da produção das seguintes normas: EN 60335-1, EN 60335‑2-77, EN 55014-1 e EN 55014-2. Entidade nomeada envolvida: TUV Rheinland UK LTD 1011 Stratford Road Solihull, B90 4BN Reino Unido Para determinar o nível de potência acústica medido e garantido, foram respeitados os termos do regulamento do Reino Unido "Noise Emission in the Environment by Equipment for use Out‐ doors Regulations 2001, Schedule 11".

Nível de potência acústica medido: 92,2 dB(A)

Nível de potência acústica garantido: 93 dB(A) A documentação técnica está guardada junto da STIHL Tirol GmbH. O ano de fabrico e o número de máquina encon‐ tram-se indicados no cortador de relva. Langkampfen, 01.07.2022 STIHL Tirol GmbH em representação de Matthias Fleischer, responsável pela área de Pesquisa e Desenvolvimento em representação de Sven Zimmermann, responsável pela área da Qualidade 25 Instruções técnicas de segurança sobre o corta‐ dor de relva

Este capítulo reproduz as instruções de segu‐ rança genéricas previamente formuladas presen‐ tes na norma EN 60335-2-77, anexo EE, refe‐ rente a cortadores de relva de funcionamento elétrico. 24 Declaração de conformidade UKCA português

0478-131-9938-H 217ATENÇÃO

■ Leia todas as instruções de segurança, indica‐ ções, ilustrações e dados técnicos que acom‐ panham este cortador de relva. O incumpri‐ mento das indicações apresentadas em seguida poderá provocar choques elétricos, incêndios e/ou ferimentos graves. Guarde todas as instruções de segurança e indica‐ ções para efeitos futuros.

Leia cuidadosamente o manual de utilização. Familiarize-se com as peças de comando e aprenda a utilizar corretamente a máquina;

Nunca permita que crianças ou outras pes‐ soas que não tenham conhecimento do manual de utilização usem o cortador de relva. Poderá haver legislação local que determine a idade mínima do utilizador;

Nunca corte a relva enquanto existirem pes‐ soas nas proximidades, em particular crian‐ ças ou animais;

Tenha em consideração que o operador da máquina ou o utilizador é responsável por eventuais acidentes causados a terceiros ou respetivos bens.

25.3 Medidas preparatórias

Durante o funcionamento da máquina, deverá usar sempre calçado robusto e cal‐ ças compridas. Não utilize a máquina com os pés descalços nem com sandálias ligei‐ ras. Evite usar vestuário solto ou vestuário com laços ou cintos pendurados.

Verifique o terreno em que a máquina será utilizada e remova todos os objetos que pos‐ sam vir a ser captados e projetados pela máquina.

Antes da utilização, é sempre necessário visualmente se a lâmina de corte, os parafu‐ sos de fixação e toda a unidade de corte estão gastos ou danificados. É sempre necessário substituir lâminas de corte e parafusos de fixação usados ou danificados em conjunto, no sentido de evitar um dese‐ quilíbrio. É necessário substituir as placas informativas gastas ou danificadas.

Corte a relva apenas à luz do dia ou com boa iluminação artificial.

Se possível, evite utilizar o aparelho com a relva molhada.

Em terrenos com declive, assegure sempre uma posição estável.

Conduza a máquina apenas a passo.

Seja particularmente cauteloso ao mudar de direção em encostas.

Não corte a relva em encostas excessiva‐ mente íngremes.

Seja particularmente cauteloso ao inverter o sentido de marcha do cortador de relva e ao puxá-lo para si.

Segure na(s) lâmina(s) de corte quando for necessário inclinar o cortador de relva para o transportar por superfícies que não sejam relva e ao levar e retirar o cortador de relva da superfície a cortar.

Nunca utilize o cortador de relva com os dis‐ positivos de segurança ou grelhas de prote‐ ção danificados, nem sem os dispositivos de segurança montados, como, por exemplo, guarnição de choque e/ou dispositivos de recolha da relva.

Ligue ou prima o botão de arranque com cui‐ dado, de acordo com as indicações do fabri‐ cante. Certifique-se de que os pés estão suficientemente afastados da(s) lâmina(s) de corte.

Ao ligar ou arrancar o motor, o cortador de relva não pode ser inclinado, a menos que seja necessário elevar o cortador de relva durante o processo. Neste caso, incline-o apenas o estritamente necessário e eleve-o apenas pelo lado contrário ao do utilizador.

Não ligue o motor se estiver à frente do canal de expulsão.

Nunca aproxime as mãos ou pés de peças em rotação. Mantenha-se sempre afastado da abertura de expulsão.

Desligue o motor e extraia a chave de arran‐ que. Certifique-se de que todas as peças móveis estão completamente imóveis: português 25 Instruções técnicas de segurança sobre o cortador de relva 218 0478-131-9938-H– sempre ao abandonar o cortador de relva;

antes de eliminar bloqueios ou entupimen‐ tos no canal de expulsão;

antes de verificar ou limpar o cortador de relva, ou realizar trabalhos no mesmo;

se se deparar com um corpo estranho. Verifique a existência de danos no corta‐ dor de relva e realize as reparações necessárias antes de ligar novamente o cortador de relva e trabalhar com o mesmo. Se o cortador de relva alta começar a vibrar fortemente e de modo invulgar, será neces‐ sária uma verificação imediata.

verifique a existência de dados;

efetue as reparações necessárias das peças danificadas;

certifique-se de que todas as porcas, cavi‐ lhas e parafusos estão bem apertados.

25.5 Manutenção e armazenamento

Certifique-se de que todas as porcas, cavi‐ lhas e parafusos estão bem apertados e que o aparelho se encontra num estado de fun‐ cionamento seguro.

Verifique regularmente se o dispositivo de recolha da relva está gasto ou se perdeu a sua funcionalidade.

Por motivos de segurança, substitua todas as peças gastas ou danificadas.

Em máquinas com várias lâminas de corte, certifique-se de que o movimento de uma lâmina de corte é capaz de provocar a rota‐ ção das restantes lâminas de corte.

Ao ajustar a máquina, certifique-se de que os dedos não ficam entalados entre as lâmi‐ nas de corte em movimento e as peças fixas da máquina.

Deixe o motor arrefecer antes de armazenar a máquina.

Durante a manutenção das lâminas de corte, certifique-se de que as lâminas de corte se podem mover inclusivamente com a fonte de tensão desligada.

Por motivos de segurança, substitua todas as peças gastas ou danificadas. Utilize exclusivamente peças de reposição e aces‐ sórios originais. Inhoudsopgave
