BRUKSANVISNING RMA 765 V STIHL

• Förord p. 102
• 2 Information bruksanvisningen p. 103
• 3 Översikt p. 103
• 4 Säkerhetsanvisningar p. 104
• 5 Göra gräsklippare klar att användas p. 108
• 6 Sätta ihop gräsklippare p. 109
• 7 Ställa in gräsklippare för användaren p. 109
• 8 Sätt in och ta ut batteriet p. 110
• 9 Sätta i och dra ut säkerhetsnyckel p. 110
• 10 Starta och stänga av gräsklippare p. 110
• 11 Kontrollera gräsklippare p. 111
• 12 Arbeta med gräsklipparen p. 112
• 13 Efter arbetet p. 114
• 14 Transport p. 114
• 15 Förvaring p. 114
• 16 Rengöring p. 114
• 17 Underhåll p. 115
• 18 Reparera p. 116
• 19 Felavhjälpning p. 116
• 20 Tekniska data p. 118
• 21 Reservdelar och tillbehör p. 118
• 22 Kassering p. 118
• 23 EU-försäkran om överensstämmelse p. 118
• 24 UKCA-konformitetsdeklaration p. 119
• 25 Säkerhetstekniska anvisningar för gräsklip‐ pare 1 Förord Hej! Tack för att du valt en produkt från STIHL. Vi utvecklar och tillverkar produkter av mycket hög kvalitet som uppfyller våra kunders behov. Därför är våra produkter mycket säkra även när de belastas mycket. STIHL ger även en förstklassig service. Hos våra återförsäljare får du kompetent rådgivning och instruktioner samt tekniska råd. STIHL strävar efter att arbeta på ett sätt som är så hållbart och ansvarsfullt mot naturen som möjligt. Denna bruksanvisning är till för att hjälpa dig att använda din STIHL produkt på ett säkert och miljövänligt sätt över lång tid. Vi uppskattar ditt förtroende för oss och önskar dig lycka till med din STIHL-produkt. Dr Nikolas Stihl p. 120

DEN. svenska 102 0478-131-9938-H © ANDREAS STIHL AG & Co. KG 2023 0478-131-9938-H. VA0.G23. Tryckt på klorfritt blekt papper. Papperet är återvinningsbart. Översättning av originalbruksanvisningen 0000008816_015_S2 Information bruksanvis‐ ningen

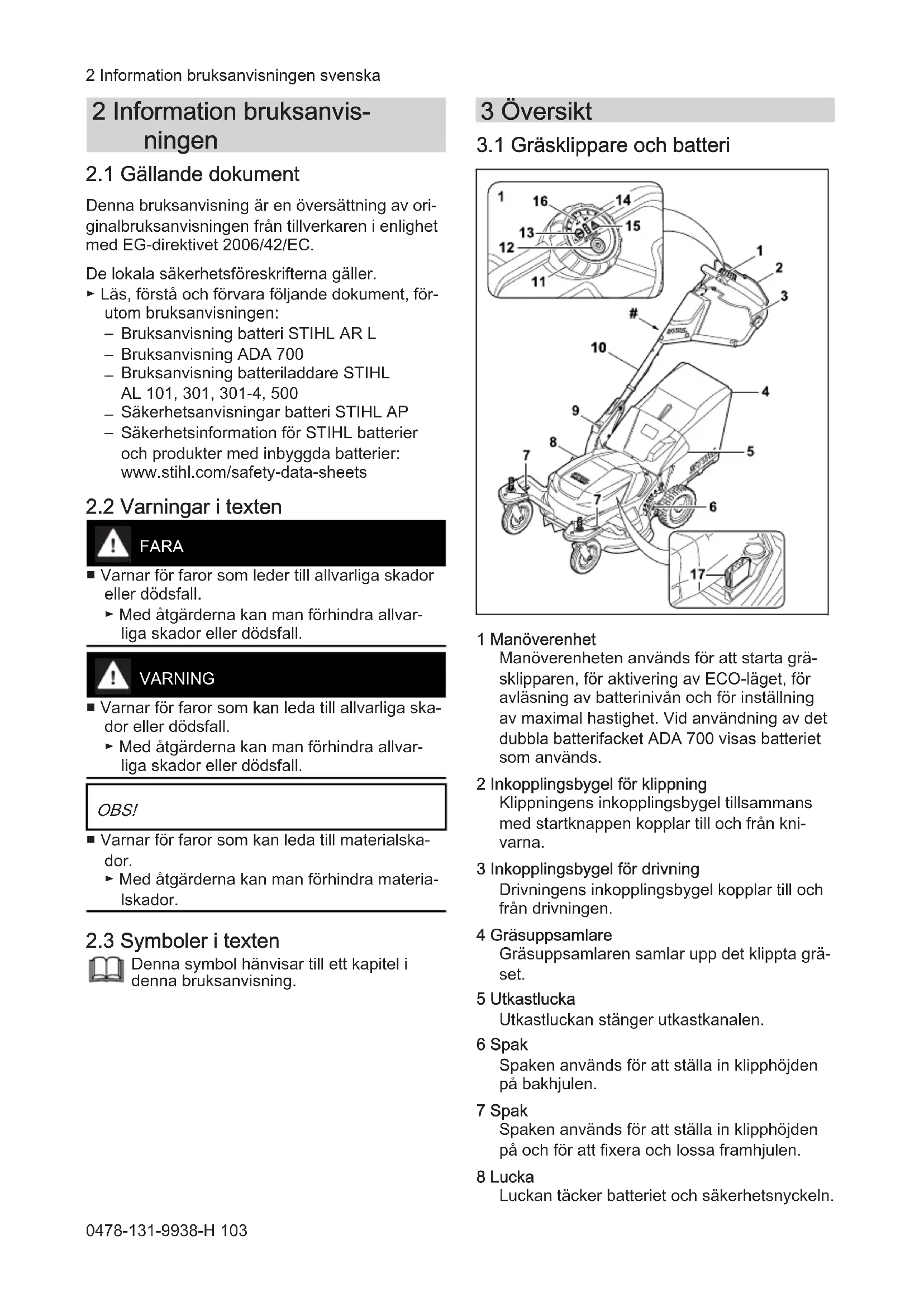

2.1 Gällande dokument

Denna bruksanvisning är en översättning av ori‐ ginalbruksanvisningen från tillverkaren i enlighet med EG-direktivet 2006/42/EC. De lokala säkerhetsföreskrifterna gäller. ► Läs, förstå och förvara följande dokument, för‐ utom bruksanvisningen:

FARA ■ Varnar för faror som leder till allvarliga skador eller dödsfall. ► Med åtgärderna kan man förhindra allvar‐ liga skador eller dödsfall. VARNING ■ Varnar för faror som kan leda till allvarliga ska‐ dor eller dödsfall. ► Med åtgärderna kan man förhindra allvar‐ liga skador eller dödsfall. OBS! ■ Varnar för faror som kan leda till materialska‐ dor. ► Med åtgärderna kan man förhindra materia‐ lskador.

2.3 Symboler i texten

Denna symbol hänvisar till ett kapitel i denna bruksanvisning. 3 Översikt

3.1 Gräsklippare och batteri

1 Manöverenhet Manöverenheten används för att starta grä‐ sklipparen, för aktivering av ECO-läget, för avläsning av batterinivån och för inställning av maximal hastighet. Vid användning av det dubbla batterifacket ADA 700 visas batteriet som används. 2 Inkopplingsbygel för klippning Klippningens inkopplingsbygel tillsammans med startknappen kopplar till och från kni‐ varna. 3 Inkopplingsbygel för drivning Drivningens inkopplingsbygel kopplar till och från drivningen. 4 Gräsuppsamlare Gräsuppsamlaren samlar upp det klippta grä‐ set. 5 Utkastlucka Utkastluckan stänger utkastkanalen. 6 Spak Spaken används för att ställa in klipphöjden på bakhjulen. 7 Spak Spaken används för att ställa in klipphöjden på och för att fixera och lossa framhjulen. 8 Lucka Luckan täcker batteriet och säkerhetsnyckeln. 2 Information bruksanvisningen svenska 0478-131-9938-H 1039 Spak Spaken används för att ställa in och fälla ned styrhandtaget. 10 Styrhandtag Styrhandtaget används för att hålla, styra och transportera gräsklipparen. 11 Ratt Ratten används för att ställa in maximal has‐ tighet. 12 Startknapp Startknappen aktiverar gräsklipparen och kopplar till knivarna tillsammans med klipp‐ ningens inkopplingsbygel. 13 ECO-strömbrytare ECO-strömbrytaren startar och stänger av ECO-läget. 14 Visa laddningstillstånd LED-lamporna visar batteriets laddningstill‐ stånd och störningar när startknappen trycks. 15 Varningstriangel Varningstriangeln visar störningar på gräsklip‐ paren. 16 Indikering för dubbelt batterifack ADA 700 LED-lamporna visar batteriet som används för tillfället. 17 Säkerhetsnyckel Säkerhetsnyckeln aktiverar gräsklipparen. # Typskylt med maskinnummer

Symbolerna kan finnas på gräsklipparen och på batteriet, och betyder följande: Denna symbol betecknar säkerhets‐ nyckeln. ECO ECO Denna symbol betecknar ECO-strömb‐ rytaren.

Garanterad ljudnivå enligt riktlinjen 2000/14/EC i dB(A) för att kunna jäm‐ föra produkternas buller. Kasta inte produkten tillsammans med hus‐ hållsavfall. Aktivera gräsklipparen och ställ in maximal hastighet. Starta knivarna. Koppla in drivningen. Spaken fixerar framhjulen i detta läge. Med spaken i detta läge är framhjulen fritt rörliga. Med spaken i detta läge kan framhjulens klipphöjd ställas in. Gräsuppsamlaren fylls. Gräsuppsamlaren är full. Töm gräsuppsamlaren. 4 Säkerhetsanvisningar

4.1 Varningssymboler

Varningssymbolerna på gräsklipparen betyder följande: Beakta säkerhetsanvisningarna och deras åtgärder. Läs, förstå och förvara bruksanvis‐ ningen. Beakta säkerhetsanvisningarna för föremål som slungas iväg och deras åtgärder. Ta inte på den roterande kniven. Ta bort batteriet under arbetsstopp, transport, förvaring, underhåll eller reparation. Dra ut säkerhetsnyckeln under arbets‐ stopp, transport, förvaring, underhåll eller reparation. Håll säkerhetsavståndet.

4.2 Användning enligt föreskrif‐

terna Gräsklipparen STIHL RMA 765.0 V är avsedd för att klippa gräs. svenska 4 Säkerhetsanvisningar 104 0478-131-9938-HGräsklipparen försörjs med energi genom ett bat‐ teri STIHL AR L eller ett batteri STIHL AP tillsam‐ mans med det dubbla batterifacket ADA 700. VARNING

Batterier som inte har godkänts för gräsklippa‐ ren av STIHL kan orsaka brand och explosion. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador.

Använd gräsklipparen med ett batteri STIHL AR L eller ett batteri STIHL AP till‐ sammans med det dubbla batterifacket ADA 700.

Om gräsklipparen eller batteriet inte används enligt föreskrifterna kan detta orsaka allvarliga personskador eller dödsfall och sakskador.

Använd gräsklipparen enligt beskrivningen i denna bruksanvisning. ► Använd batteriet enligt beskrivningen i bruksanvisningen för batteriet STIHL AR L eller bruksanvisningen för det dubbla batte‐ rifacket ADA 700.

4.3 Krav på användaren

VARNING ■ Användare utan introduktion kan inte känna igen och bedöma riskerna med gräsklipparen. Detta kan orsaka allvarliga personskador eller dödsfall. ► Läs, förstå och förvara bruksanvis‐ ningen. ► Om gräsklipparen lämnas ut till en annan person: skicka med bruksanvisningen. ► Se till att användaren uppfyller följande krav:

Användaren är utvilad.

Användaren har inte nedsatt fysisk, sen‐ sorisk eller mental förmåga att använda gräsklipparen. Om användaren har ned‐ satt fysisk, sensorisk eller mental för‐ måga får användaren endast använda den under uppsikt eller efter instruktio‐ ner av en ansvarig person.

Användaren kan känna igen och bedöma riskerna med gräsklipparen.

Användaren är medveten om att veder‐ börande är ansvarig för olyckor och ska‐ dor.

Användaren är myndig eller utbildas i ett yrke under uppsikt enligt nationella reg‐ ler.

Användaren har fått instruktioner av en STIHL servande fackhandel eller en sakkunnig person innan vederbörande använder gräsklipparen för första gången.

Användaren är inte påverkad av alko‐ hol, medicin eller droger.

Om något är oklart: kontakta en STIHL ser‐ vande fackhandel.

4.4 Klädsel och utrustning

VARNING ■ Under arbetet kan föremål kastas upp med hög hastighet. Användaren kan skadas. ► Använd långbyxor av kraftigt material. ■ Under arbetet kan damm virvla upp. Damm som andas in kan skada hälsan och orsaka allergiska reaktioner.

Om damm virvlas upp: använd en damm‐ skyddsmask. ■ Olämplig klädsel kan fastna i trä, grenar och gräsklipparen. Användare utan lämplig klädsel kan skadas svårt.

Använd åtsittande klädsel. ► Ta av schalar och smycken. ■ Under rengöring, underhåll och transport kan användaren komma i kontakt med kniven. Användaren kan skadas.

Använd skyddshandskar. ■ Om användaren har olämpliga skor finns en halkrisk. Användaren kan skadas. ► Använd stadiga, stängda skor med räfflad sula. ■ När kniven slipas kan partiklar slungas iväg. Användaren kan skadas. ► Använd åtsittande skyddsglasögon. Lämp‐ liga skyddsglasögon har kontrollerats enligt normen EN 166 eller nationella föreskrifter, och finns att få med motsvarande märkning i handeln.

Använd skyddshandskar.

Obehöriga personer, barn och djur kan inte känna igen och bedöma riskerna med grä‐ sklipparen och föremål som slungas iväg. Detta kan orsaka allvarliga personskador och sakskador. ► Håll obehöriga personer, barn och djur borta från arbetsområdet. ► Håll ett säkerhetsavstånd till föremål. ► Lämna inte gräsklipparen utan tillsyn. 4 Säkerhetsanvisningar svenska 0478-131-9938-H 105► Se till att barn förhindras att leka med grä‐ sklipparen. ■ Om användaren arbetar i regn finns en halk‐ risk. Detta kan orsaka allvarliga personskador eller dödsfall.

Om det regnar: arbeta inte. ■ Gräsklipparen är inte skyddad mot vatten. Om den används i regn eller fuktig miljö kan det leda till en elektrisk stöt. Användaren och grä‐ sklipparen kan skadas.

Arbeta inte i regn eller våt miljö. ► Klipp inte vått gräs. ■ Gräsklipparens elektriska komponenter kan orsaka gnistor. Gnistor kan orsaka brand och explosion i en miljö med lättantändliga eller explosiva material. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador.

Arbeta inte i en miljö med lättantändliga eller explosiva material.

4.6 Säker användning

Gräsklipparen är i säkert bruksskick när följande villkor uppfylls:

Gräsklipparen är oskadad.

Gräsklipparen är ren.

Manöverreglagen fungerar och är oföränd‐ rade.

Om klippning sker och det klippta gräset ska samlas upp i gräsuppsamlaren: gräsuppsam‐ laren sitter fast rätt.

Om klippning sker och det klippta gräset ska kastas ut bakåt: gräsuppsamlaren har lossats och utkastluckan är stängd.

Kniven har monterats rätt.

STIHL originaltillbehör har monterats på denna gräsklippare.

Tillbehöret har monterats rätt. VARNING

Om batteriladdaren inte är i säkert bruksskick fungerar komponenterna inte längre på rätt sätt och säkerhetsanordningarna sätts ur spel. Detta kan orsaka allvarliga personskador eller dödsfall.

Arbeta med en oskadad gräsklippare. ► Om gräsklipparen är smutsig: rengör grä‐ sklipparen. ► Förändra inte gräsklipparen. ► Om manöverreglagen inte fungerar: använd inte gräsklipparen. ► Om klippning sker och det klippta gräset ska samlas upp i gräsuppsamlaren: fäst gräsuppsamlaren enligt beskrivningen i denna bruksanvisning.

Montera STIHL originaltillbehör på denna gräsklippare. ► Montera knivarna enligt beskrivningen i denna bruksanvisning. ► Montera tillbehöret enligt beskrivningen i denna bruksanvisning eller i tillbehörets bruksanvisning.

Stick inte in föremål i gräsklipparens öpp‐ ningar. ► Se till att tändningslåsets kontakter inte kopplas ihop eller kortsluts med metallföre‐ mål.

Byt ut utslitna eller skadade informations‐ skyltar. ► Om något är oklart: kontakta en STIHL ser‐ vande fackhandel.

Knivarna är i säkert bruksskick när följande vill‐ kor uppfylls:

Knivarna och komponenterna är oskadade.

Knivarna är inte deformerade.

Knivarna har monterats rätt.

Knivarna är placerade med en vinkel på 90° mot varandra,

Knivarna har slipats rätt.

Knivarna är gradfria.

Knivarna har balanserats rätt.

Knivarnas minsta bredd har inte underskridits,

Slipvinkeln är rätt, 20.2. VARNING

Om knivarna inte är i säkert bruksskick kan delar lossna och slungas iväg. Detta kan orsaka allvarliga personskador.

Arbeta med oskadade knivar och oskadade komponenter. ► Montera knivarna rätt. ► Slipa knivarna rätt. ► Om den minsta tjockleken eller den minsta bredden har underskridits: byt ut knivarna. ► Låt en STIHL servande fackhandel balan‐ sera knivarna. ► Om något är oklart: kontakta en STIHL ser‐ vande fackhandel.

Användaren kan inte längre arbeta koncentre‐ rat i vissa situationer. Användaren kan snubbla, ramla och skadas allvarligt.

Arbeta lugnt och med eftertanke. ► Om ljuset och synförhållandena är dåliga: använd inte gräsklipparen. svenska 4 Säkerhetsanvisningar 106 0478-131-9938-H► Bara en person får använda gräsklipparen. ► Se upp för hinder. ► Vält inte gräsklipparen. ► Se alltid till att du står stadigt på marken och håller balansen när du arbetar. ► Om du känner att du blir trött: ta en paus. ► Om du klipper i en sluttning: klipp på tvären mot sluttningen. ► Klipp inte i branta sluttningar. ■ Användaren kan skära sig på de roterande knivarna. Användaren kan skadas allvarligt. ► Ta inte på de roterande knivarna. ► Om knivarna blockeras av ett före‐ mål: stäng av gräsklipparen, dra ut säkerhetsnyckeln och ta bort batte‐ riet. Först därefter får föremålet tas bort.

Om du arbetar utan drivning kan drivningen kopplas in av misstag och gräsklipparen kör igång. Detta kan orsaka allvarliga personska‐ dor och sakskador.

Aktivera inkopplingsbygeln för drivning endast när drivningen ska kopplas in. ■ Om gräsklipparen förändras eller beter sig ovanligt under arbetet kan gräsklipparen vara i osäkert bruksskick. Detta kan orsaka allvarliga personskador och sakskador.

Avsluta arbetet, dra ut säkerhetsnyckeln, ta bort batteriet och kontakta en STIHL ser‐ vande fackhandel.

Under arbetet kan vibration uppstå från grä‐ sklipparen. ► Använd skyddshandskar. ► Lägg in arbetspauser. ► Om du känner av cirkulationsrubbningar: kontakta en läkare. ■ Om knivarna träffar ett främmande föremål under arbetet kan de eller delar av dem ska‐ das eller slungas iväg med hög hastighet. Detta kan orsaka personskador och sakska‐ dor.

Ta bort främmande föremål från arbetsom‐ rådet. ■ När du släpper inkopplingsbygeln för klippning fortsätter knivarna att rotera en kort tid. Detta kan orsaka allvarliga personskador.

Vänta tills knivarna har slutat rotera. ■ Om de roterande knivarna träffar ett hårt före‐ mål kan det uppstå gnistor. Gnistor kan orsaka brand i en miljö med lättantändliga material. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador.

Arbeta inte i en miljö med lättantändliga material. ■ Om knivarna träffar ett främmande föremål under arbetet kan knivarna skadas eller knivlä‐ get ändras.

Stäng av gräsklipparen och kontrollera kni‐ varna om knivarna träffar ett främmande föremål.

Om gräsklipparen ställs på en sluttande yta kan den rulla iväg oavsiktligt. Detta kan orsaka personskador och sakskador.

Släpp gräsklipparen endast när den står på en plan yta och inte kan rulla iväg av sig själv.

Om föremål fästes på styrhandtaget kan grä‐ sklipparen välta pga den extra vikten. Detta kan orsaka personskador och sakskador.

Fäst inga föremål på styrhandtaget. FARA ■ Om arbetet sker i närheten av spänningsfö‐ rande kablar kan knivarna komma i kontakt med de spänningsförande kablarna och skada dem. Detta kan orsaka allvarliga personskador eller dödsfall.

Arbeta inte i närheten av spänningsförande kablar. ■ Om arbete sker under ett åskväder kan använ‐ daren träffas av ett blixtnedslag. Detta kan orsaka allvarliga personskador eller dödsfall.

Vid åskväder: arbeta inte. ■ Drivningen stängs av vid överbelastning vid arbete i branta sluttningar. Detta leder till att användaren spontant måste uppbåda en större skjutkraft och därmed kan förlora kon‐ trollen över gräsklipparen. Gräsklipparen kan rulla i riktning mot användaren pga sin egen‐ vikt. Användaren kan komma i kontakt med de roterande knivarna och skadas allvarligt. Sluttningarnas lutning baseras på gräsklippa‐ rens vikt med tom gräsuppsamlare. När vikten ökar kan stigningen som kan köras på minska. ► Om ett batteri STIHL AP 300, AP 300 S, AP 500 eller AR L används: klipp inte i slutt‐ ningar med en lutning på mer än 20°.

Om ett batteri STIHL AP 100, 200 används: klipp inte i sluttningar med en lutning på mer än 12°.

klipp på tvären mot sluttningen. Se till att du står stadigt så att du alltid har kontroll över gräsklipparen.

Under transporten kan gräsklipparen välta eller flytta på sig. Detta kan orsaka personska‐ dor och sakskador. 4 Säkerhetsanvisningar svenska 0478-131-9938-H 107► Dra ut säkerhetsnyckeln. ► Ta bort batteriet. ► Säkra gräsklipparen med spännband, rem‐ mar eller ett nät så att den inte kan välta eller flytta på sig.

Om säkerhetsnyckeln och batteriet sitter i vid frånkopplad drivning under transport kan driv‐ ningen kopplas in av misstag och gräsklippa‐ ren kör igång. Detta kan orsaka allvarliga per‐ sonskador och sakskador.

Dra ut säkerhetsnyckeln. ► Ta bort batteriet. ■ Gräsklipparen är tung. Om användaren bär gräsklipparen själv kan vederbörande skadas. ► Bär gräsklipparen med två man.

VARNING ■ Barn kan inte känna igen och bedöma riskerna med en gräsklippare. Barn kan skadas allvar‐ ligt.

Dra ut säkerhetsnyckeln. ► Ta bort batteriet. ► Förvara gräsklipparen utom räckhåll för barn. ■ De elektriska kontakterna på gräsklipparen och komponenter av metall kan korrodera pga fukt. Gräsklipparen kan skadas.

Dra ut säkerhetsnyckeln. ► Ta bort batteriet. ► Förvara gräsklipparen på en ren och torr plats. ■ Om säkerhetsnyckeln och batteriet sitter i vid förvaring kan drivningen kopplas in av misstag och gräsklipparen kör igång. Detta kan orsaka allvarliga personskador och sakskador.

Dra ut säkerhetsnyckeln. ► Ta bort batteriet.

4.10 Rengöring, underhåll och repa‐

Om säkerhetsnyckeln och batteriet sitter i under rengöring, underhåll eller reparation kan knivarna startas av misstag. Detta kan orsaka allvarliga personskador och sakskador.

Dra ut säkerhetsnyckeln. ► Ta bort batteriet. ■ Om säkerhetsnyckeln och batteriet sitter i vid rengöring, underhåll och reparation kan driv‐ ningen kopplas in av misstag och gräsklippa‐ ren kör igång. Detta kan orsaka allvarliga per‐ sonskador och sakskador.

Dra ut säkerhetsnyckeln. ► Ta bort batteriet. ■ Ett kraftigt rengöringsmedel, rengöring med en vattenstråle eller vassa föremål kan skada gräsklipparen eller knivarna. Om gräsklipparen eller knivarna inte rengörs på rätt sätt fungerar komponenterna kanske inte längre och säker‐ hetsanordningarna sätts ur spel. Detta kan orsaka allvarliga personskador.

Rengör gräsklipparen och knivarna enligt beskrivningen i denna bruksanvisning. ■ Om gräsklipparen eller knivarna inte repareras eller underhålls på rätt sätt fungerar kompo‐ nenterna kanske inte längre och säkerhets‐ anordningarna sätts ur spel. Detta kan orsaka allvarliga personskador eller dödsfall.

Utför inte underhåll eller reparation själv på gräsklipparen. ► Om underhåll eller reparation måste utföras på gräsklipparen: kontakta en STIHL-åter‐ försäljare.

Utför underhåll på kniven enligt beskriv‐ ningen i denna bruksanvisning. ■ Under rengöring, underhåll och reparation av knivarna kan knivarna rotera. Om en av kni‐ varna roterar, så roterar även den andra kni‐ ven. Användaren kan skära sig på de vassa eggarna och skadas.

Använd skyddshandskar. ■ Knivarna kan bli varma under slipningen. Användaren kan bränna sig. ► Vänta tills knivarna har svalnat. ► Använd skyddshandskar. 5 Göra gräsklippare klar att användas

5.1 Göra gräsklippare klar att

användas Innan allt arbete påbörjas måste följande steg utföras: ► Ta bort förpackningsmaterialet och transport‐ säkringarna. ► Se till att följande komponenter är i säkert bruksskick:

Gräsklippare, 4.6.1.

Batteri, enligt beskrivningen i bruksanvis‐ ningen för batteriet STIHL AR L eller bruks‐ anvisningen för det dubbla batterifacket ADA 700 och i säkerhetsanvisningarna för batteriet STIHL AP. svenska 5 Göra gräsklippare klar att användas 108 0478-131-9938-H► Kontrollera batteriet enligt beskrivningen i bruksanvisningen för batteriet STIHL AR L eller bruksanvisningen för det dubbla batteri‐ facket ADA 700 och i säkerhetsanvisningarna för batteriet STIHL AP. ► Ladda batteriet helt enligt beskrivningen i bruksanvisningen för batteriladdarna STIHL AL 101, 301, 301-4, 500.

Rengöra gräsklippare,

Fälla upp och ställa in styrhandtag, 7.1. ► Om klippning sker och det klippta gräset ska samlas upp i gräsuppsamlaren: Fästa grä‐ suppsamlare, 6.1.2. ► Om klippning sker och det klippta gräset ska kastas ut bakåt: Lossa gräsuppsamlare,

Ställa in klipphöjd,

Kontrollera manöverreglage, 11.1. ► Om stegen inte kan utföras: använd inte grä‐ sklipparen och kontakta en STIHL servande fackhandel. 6 Sätta ihop gräsklippare

6.1 Sätta ihop, fästa och lossa grä‐

6.1.1 Sätta ihop gräsuppsamlare

► Dra väven (1) över ramen (2) så att bottenplat‐ tan är nedtill och handtaget (3) på vävens undersida. ► Tryck fast plastprofilerna (4) på ramen. Plastprofilerna snäpper in med ett klick.

6.1.2 Fästa gräsuppsamlare

► Stäng av gräsklipparen. ► Ställ gräsklipparen på en plan yta. ► Öppna utkastluckan (1) och håll den så. ► Ta tag i gräsuppsamlaren (2) i greppet (3) och fäst krokarna (4) på axeln (5). ► Lägg utkastluckan (1) på gräsuppsamla‐ ren (2).

6.1.3 Lossa gräsuppsamlare

► Stäng av gräsklipparen. ► Ställ gräsklipparen på en plan yta. ► Öppna utkastluckan och håll den så. ► Ta bort gräsuppsamlaren uppåt i greppet. ► Stäng utkastluckan. 7 Ställa in gräsklippare för användaren

7.1 Ställa in styrhandtag

► Stäng av gräsklipparen, dra ut säkerhetsnyck‐ eln och ta bort batteriet. ► Ställ gräsklipparen på en plan yta. ► Håll fast styrhandtaget (1). ► Tryck ned spaken (2) och håll den så. ► Ställ styrhandtaget (1) i önskat läge. ► Släpp spaken (2) och se till att styrhandtaget snäpper in ordentligt.

7.2 Fälla ned styrhandtag

Styrhandtaget kan fällas ned för platssparande transport och förvaring. ► Stäng av gräsklipparen, dra ut säkerhetsnyck‐ eln och ta bort batteriet. ► Ställ gräsklipparen på en plan yta. ► Håll spaken tryckt. ► Fäll ned styrhandtaget framåt. 6 Sätta ihop gräsklippare svenska 0478-131-9938-H 1098 Sätt in och ta ut batteriet

► Dra ut säkerhetsnyckeln. ► Ställ gräsklipparen på en plan yta. ► Öppna luckan (1). ► Sätt in batteriet (2) i hållaren (3). ► Tryck ned batteriet (2). Batteriet (2) snäpper in med ett klick och är fastlåst. ► Stäng luckan (1).

► Ställ gräsklipparen på en plan yta. ► Öppna luckan (1). ► Tryck på spärrspaken (3) och håll den så. Batteriet (2) är nu löst och kan tas bort. ► Stäng luckan (1). 9 Sätta i och dra ut säker‐ hetsnyckel

9.1 Sätta i säkerhetsnyckel

► Öppna luckan. ► Sätt in säkerhetsnyckeln (1) i urtagen (2). ► Stäng luckan.

9.2 Dra ut säkerhetsnyckel

► Öppna luckan. ► Dra ut säkerhetsnyckeln. ► Stäng luckan. ► Förvara säkerhetsnyckeln utom räckhåll för barn. 10 Starta och stänga av grä‐ sklippare

10.1 Aktivera gräsklippare

► Ställ gräsklipparen på en plan yta. ► Tryck på startknappen (1). Gräsklipparen är aktiverad. LED-lamporna (2) visar batteriets laddningstillstånd. Gräsklipparen växlar till standby efter fem minuter utan ytterligare aktivitet.

10.2 Starta och stänga av kniv

10.2.1 Starta knivar

► Ställ gräsklipparen på en plan yta. ► Tryck på startknappen (1) med vänster hand och håll den så. ► Dra klippningens inkopplingsbygel (2) helt mot styrhandtaget (3) med höger hand och håll den så att tummen når runt styrhandtaget (3). Knivarna roterar. ► Släpp startknappen (1). ► Håll fast styrhandtaget (3) och klippningens inkopplingsbygel (2) med höger hand så att tummen når runt styrhandtaget (3).

10.2.2 Stänga av knivar

► Släpp klippningens inkopplingsbygel. ► Vänta tills knivarna har slutat rotera. svenska 8 Sätt in och ta ut batteriet 110 0478-131-9938-H► Om knivarna fortsätter att rotera: dra ut säker‐ hetsnyckeln, ta bort batteriet och kontakta en STIHL servande fackhandel. Gräsklipparen är defekt.

10.3 Koppla till och från drivning

10.3.1 Koppla in drivning

Den maximala hastigheten kan ställas in i 5 steg med ratten. Steg 5 är maximal hastighet. I steg 0 är drivningen frånkopplad. Hastigheten kan regleras steglöst till inställd, maximal hastighet med drivningens inkopplings‐ bygel. Ju mer drivningens inkopplingsbygel dras mot styrhandtaget ju högre är hastigheten. Den inställda hastigheten påverkar batteriets användningstid. Ju lägre hastighet ju längre är batteriets användningstid. ► Ställ gräsklipparen på en plan yta. ► Ställ in önskad, maximal hastighet med rat‐ ten (1). ► Dra drivningens inkopplingsbygel (2) mot styr‐ handtaget (3) med vänster hand och håll den så att tummen når runt styrhandtaget (3). Gräsklipparen kör igång.

10.3.2 Koppla från drivning

► Släpp drivningens inkopplingsbygel. ► Vänta tills gräsklipparen stannar. ► Om gräsklipparen fortsätter att köra: dra ut säkerhetsnyckeln, ta bort batteriet och kon‐ takta en STIHL servande fackhandel. Gräsklipparen är defekt. 11 Kontrollera gräsklippare

11.1 Kontrollera manöverreglage

Inkopplingsbygel för klippning ► Dra ut säkerhetsnyckeln. ► Ta bort batteriet. ► Dra klippningens inkopplingsbygel helt mot styrhandtaget och släpp den igen. ► Om klippningens inkopplingsbygel är trög eller inte fjädrar tillbaka till utgångsläget: använd inte gräsklipparen och kontakta en STIHL ser‐ vande fackhandel. Klippningens inkopplingsbygel är defekt. Inkopplingsbygel för drivning ► Dra ut säkerhetsnyckeln. ► Ta bort batteriet. ► Dra drivningens inkopplingsbygel helt mot styrhandtaget och släpp den igen. ► Om drivningens inkopplingsbygel är trög eller inte fjädrar tillbaka till utgångsläget: använd inte gräsklipparen och kontakta en STIHL ser‐ vande fackhandel. Drivningens inkopplingsbygel är defekt. Starta kniv ► Sätt i säkerhetsnyckeln. ► Sätt i batteriet. ► Aktivera gräsklipparen. ► Tryck på startknappen med vänster hand och håll den så. ► Dra klippningens inkopplingsbygel helt mot styrhandtaget med höger hand och håll den så att tummen når runt styrhandtaget. Kniven roterar. ► Om kniven inte roterar: dra ut säkerhetsnyck‐ eln, ta bort batteriet och kontakta en STIHL servande fackhandel. Gräsklipparen har en störning. ► Släpp startknappen och klippningens inkopp‐ lingsbygel. Kniven slutar rotera efter en kort tid. ► Om kniven fortsätter att rotera: dra ut säker‐ hetsnyckeln, ta bort batteriet och kontakta en STIHL servande fackhandel. Gräsklipparen är defekt. Koppla in drivning ► Sätt i säkerhetsnyckeln. ► Sätt i batteriet. ► Aktivera gräsklipparen. ► Dra drivningens inkopplingsbygel helt mot styrhandtaget med vänster hand och håll den så att tummen når runt styrhandtaget. Gräsklipparen kör igång. ► Släpp drivningens inkopplingsbygel. Gräsklipparen stannar. ► Om gräsklipparen fortsätter att köra: dra ut säkerhetsnyckeln, ta bort batteriet och kon‐ takta en STIHL servande fackhandel. Gräsklipparen är defekt.

11.2 Kontrollera kniv

► Stäng av gräsklipparen, dra ut säkerhetsnyck‐ eln och ta bort batteriet.

Ställa upp gräsklippare, 16.1. 11 Kontrollera gräsklippare svenska 0478-131-9938-H 111► Mät följande:

Om slipvinkeln inte är rätt: Slipa kniv, 20.2. ► Om något är oklart: kontakta en STIHL ser‐ vande fackhandel.

11.3 Kontrollera knivläge

► Stäng av gräsklipparen, dra ut säkerhetsnyck‐ eln och ta bort batteriet.

Ställa upp gräsklippare, 16.1. ► Vrid en av knivarna så att den är parallellt med underlaget. Den andra kniven roterar med. ► Kontrollera knivarnas läge mot varandra

I grundläget är en av knivarna (1) parallellt med underlaget.

Den andra kniven (2) har en vinkel på 90° mot den första kniven. ► Om knivarna inte har rätt läge mot varandra: använd inte gräsklipparen mer och kontakta en STIHL servande fackhandel. 12 Arbeta med gräsklipparen

12.1 Hålla fast och styra gräsklip‐

pare ► Håll fast styrhandtaget med båda händerna så att tummarna når runt styrhandtaget.

12.2 Ställa in klipphöjd

8 klipphöjder kan ställas in:

100 mm = position 8 Positionerna finns angivna på gräsklipparen. Klipphöjden ställs in enskilt för varje hjul. Hjulens inställning måste vara identisk. Ställa in klipphöjd bak ► Stäng av gräsklipparen. Kniven får inte rotera. ► Ställ gräsklipparen på en plan yta. ► Dra ut spaken (1) ur urtaget och ställ den i önskat läge. svenska 12 Arbeta med gräsklipparen 112 0478-131-9938-HStälla in klipphöjd fram ► Håll fast hjulgaffeln (1) med handen. Gräsklipparen kan inte falla ned till det lägsta läget pga sin egenvikt. ► Tryck låsspaken (2) i pilens riktning och håll fast den. ► Ställ axeln (3) i önskat läge. ► Släpp låsspaken (2). Axeln (3) snäpper in.

12.3 Fixera framhjul

Framhjulen kan fixeras för klippning i en slutt‐ ning. ► Tryck på knappen (1). ► Ställ framhjulet (2) i ett rakt läge och låt det snäppa in. ► Fixera även det andra framhjulet. Upphäva fixering ► Tryck låsspaken (1) i pilens riktning.

12.4 Starta och stänga av ECO-läge

ECO-läget är inkopplat efter aktivering av grä‐ sklipparen. När ECO-läget är inkopplat identifierar gräsklip‐ paren de aktuella arbetsvillkoren och ställer in knivens varvtal automatiskt. Därmed kan batteriets användningstid förlängas. Starta ECO-läge ► Tryck på knappen (1). LED-lampan (2) lyser. Stänga av ECO-läge ► Tryck på knappen (1). LED-lampan (2) lyser inte längre.

► Om arbete med inkopplad drivning sker: kör gräsklipparen kontrollerat framåt. ► Om arbete med frånkopplad drivning sker: Skjut gräsklipparen långsamt och kontrollerat framåt. 12 Arbeta med gräsklipparen svenska 0478-131-9938-H 11312.6 Tömma gräsuppsamlare Luftströmmen från knivarna lyfter mängdindika‐ torn (1). När gräsuppsamlaren är full stoppas luftströmmen. Om luftströmmen är för liten faller mängdindikatorn (2) tillbaka till viloläget. Detta är en anvisning om att gräsuppsamlaren bör töm‐ mas. Mängdindikatorn fungerar bäst vid optimal luft‐ ström. Yttre påverkan som vått, tätt eller högt gräs, låga klipplägen, smuts eller liknande kan påverka luftströmmen och mängdindikatorns funktion negativt. ► Om mängdindikatorn faller tillbaka till viloläget: töm gräsuppsamlaren. ► Ta bort gräsuppsamlaren uppåt i greppet (1). ► Håll fast i det bakre handtaget (2) med den andra handen. ► Töm gräsuppsamlaren. 13 Efter arbetet

► Stäng av gräsklipparen, dra ut säkerhetsnyck‐ eln och ta bort batteriet. ► Om gräsklipparen är våt: låt gräsklipparen torka. ► Rengör gräsklipparen. 14 Transport

14.1 Transportera gräsklippare

► Stäng av gräsklipparen. Knivarna får inte rotera. Använda drivningen ► Koppla in drivningen. ► Kör gräsklipparen kontrollerat framåt. Skjuta gräsklippare ► Dra ut säkerhetsnyckeln och ta bort batteriet. ► Skjut gräsklipparen långsamt och kontrollerat framåt. Bära gräsklippare ► Använd arbetshandskar av kraftigt material. ► Dra ut säkerhetsnyckeln och ta bort batteriet. ► En person ska hålla fast gräsklipparen i hjul‐ gafflarna fram med båda händerna och en person ska hålla fast i styrhandtaget med båda händerna. ► Lyft och bär gräsklipparen med två man. Transportera gräsklipparen i ett fordon ► Dra ut säkerhetsnyckeln och ta bort batteriet. ► Säkra gräsklipparen upprättstående så att den inte välter eller kan flytta på sig. 15 Förvaring

15.1 Förvara gräsklippare

► Stäng av gräsklipparen, dra ut säkerhetsnyck‐ eln och ta bort batteriet. ► Förvara gräsklipparen så att följande villkor uppfylls:

Gräsklipparen är utom räckhåll för barn.

Gräsklipparen är ren och torr.

Gräsklipparen kan inte välta.

Gräsklipparen kan inte rulla iväg. 16 Rengöring

16.1 Ställa upp gräsklippare

► Stäng av gräsklipparen, dra ut säkerhetsnyck‐ eln och ta bort batteriet. ► Ställ gräsklipparen på en plan yta. ► Lossa gräsuppsamlaren.

Ställ klipphöjden i det övre läget. 12.2 ► Ställ styrhandtagets överdel i det nedre läget,

Styrhandtagets överdel är lossad. ► Tryck ned spaken med vänster hand och håll den så. svenska 13 Efter arbetet 114 0478-131-9938-H► Håll fast gräsklipparen i hjulgaffeln med höger hand och ställ upp den bakåt.

16.2 Rengöra gräsklippare

► Stäng av gräsklipparen, dra ut säkerhetsnyck‐ eln och ta bort batteriet. ► Rengör gräsklipparen med en fuktig trasa. ► Rengör utkastkanalen med en mjuk borste eller en fuktig trasa. ► Rengör elektriska kontakter på gräsklipparen med en pensel eller en mjuk borste. ► Rengör ventilationsöppningarna med en pen‐ sel. ► Ställ upp gräsklipparen. ► Rengör området runt knivarna och knivarna med en träpinne, en mjuk borste eller en fuktig trasa. OBS! ■ Rengöring med en högtryckstvätt eller vatten‐ stråle kan skada maskinen. ► Rengör inte maskinen med en högtrycks‐ tvätt eller vattenstråle. 17 Underhåll

17.1 Demontera och montera kniv

17.1.1 Demontera kniv

► Stäng av gräsklipparen, dra ut säkerhetsnyck‐ eln och ta bort batteriet. ► Ställ upp gräsklipparen. ► Blockera kniven (1) med en träbit (2). ► Skruva loss skruven (3) i pilens riktning och ta bort den tillsammans med brickan. ► Ta bort kniven (4). ► Skruva loss skruven (5) i pilens riktning och ta bort den tillsammans med brickan. ► Ta bort kniven (1). ► Sluthantera skruvarna (3 och 5) och brickorna. Använd nya skruvar och brickor för montering av knivarna (1 och 4).

17.1.2 Montera knivar

► Stäng av gräsklipparen, dra ut säkerhetsnyck‐ eln och ta bort batteriet. ► Ställ upp gräsklipparen. ► Placera den nya brickan (2) på den nya skru‐ ven (1). ► För på skruvsäkring Loctite 243 på gängorna på skruven (1). ► Placera kniven (3) så att upphöjningarna på anliggningsytan (4) greppar i urtagen på kni‐ ven (3). ► Skruva fast skruven (1) tillsammans med brickan (2). ► Blockera kniven (3) med en träbit (5). ► Dra åt skruven (1) med 30 Nm +/- 3 Nm. ► Montera den andra kniven. 17 Underhåll svenska 0478-131-9938-H 11517.2 Slipa och balansera knivar Det krävs mycket övning för att slipa och balan‐ sera knivarna på rätt sätt. STIHL rekommenderar att knivarna slipas och balanseras av en STIHL servande fackhandel. VARNING ■ Knivarnas eggar är vassa. Användaren kan skära sig. ► Använd arbetshandskar av kraftigt material. ► Stäng av gräsklipparen, dra ut säkerhetsnyck‐ eln och ta bort batteriet. ► Ställ upp gräsklipparen. ► Demontera knivarna. ► Slipa knivarna. Beakta samtidigt slipvinkeln och kyl knivarna, 20.2. Knivarna får inte bli blå under slipningen. ► Montera knivarna. ► Om något är oklart: kontakta en STIHL ser‐ vande fackhandel.

17.3 Kontrollera knivdrivningens

remspänning Låt en STIHL servande fackhandel kontrollera knivdrivningens remspänning en gång om året. 18 Reparera

18.1 Reparera gräsklippare

Användaren kan inte själv repararera gräsklippa‐ ren eller knivarna. ► Om gräsklipparen eller knivarna är skadade: använd inte gräsklipparen eller knivarna och kontakta en STIHL servande fackhandel. ► Om informationsskyltarna är oläsliga eller ska‐ dade: låt en STIHL servande fackhandel byta ut informationsskyltarna. 19 Felavhjälpning

19.1 Åtgärda störningar på gräsklipparen eller batteriet

Störning LED-lampor på manöverenheten LED-lampor på batteriet Orsak Åtgärd Gräsklipparen startar inte vid inkoppling. 1 LED-lampa på laddningstillstån‐ dets indikering blinkar grönt. 1 LED-lampa blinkar grönt. Batteriets ladd‐ ningstillstånd är för lågt. ► Ladda batteriet. 1 LED-lampa på laddningstillstån‐ dets indikering lyser rött. 1 LED-lampa lyser rött. Batteriet är för varmt eller för kallt. ► Dra ut säkerhetsnyckeln. ► Ta bort batteriet. ► Låt batteriet svalna eller värm det. Varningstriangeln blinkar rött. 3 LED-lam‐ por blinkar rött. Gräsklipparen har en störning. ► Dra ut säkerhetsnyckeln. ► Ta bort batteriet. ► Rengör de elektriska kontakt‐ erna på gräsklipparen. ► Sätt i batteriet. ► Starta gräsklipparen. ► Om störningen finns kvar: använd inte gräsklipparen och kontakta en STIHL servande fackhandel. Varningstriangeln lyser rött. 3 LED-lam‐ por lyser rött. Gräsklipparen är för varm. ► Dra ut säkerhetsnyckeln. ► Ta bort batteriet. ► Låt gräsklipparen svalna. 3 LED-lampor på laddningstillstån‐ dets indikering lyser rött. 4 LED-lam‐ por blinkar rött. Batteriet har en störning. ► Ta bort batteriet och sätt i det igen. ► Starta gräsklipparen. ► Om störningen finns kvar: använd inte batteriet och kon‐ takta en STIHL servande fack‐ handel. Elanslutningen mellan gräsklip‐ paren och batte‐ riet är bruten. ► Dra ut säkerhetsnyckeln. ► Ta bort batteriet. ► Rengör de elektriska kontakt‐ erna på gräsklipparen. ► Sätt i säkerhetsnyckeln. svenska 18 Reparera 116 0478-131-9938-HStörning LED-lampor på manöverenheten LED-lampor på batteriet Orsak Åtgärd ► Sätt i batteriet. Alla LED-lampor på manöverenhe‐ ten blinkar. Kommunikationen till manöverenhe‐ ten är avbruten. ► Dra ut säkerhetsnyckeln. ► Ta bort batteriet. ► Använd inte gräsklipparen och kontakta en STIHL servande fackhandel. Gräsklipparen och batteriet är fuktiga. ► Dra ut säkerhetsnyckeln. ► Ta bort batteriet. ► Rengör gräsklipparen. ► Låt gräsklipparen eller batteriet torka. Motståndet på knivarna är för stort. ► Ställ in en högre klipphöjd. ► Starta gräsklipparen i lägre gräs. Drivningen fungerar inte. Drivningen har en störning. ► Ta bort batteriet och sätt i det igen. ► Koppla in drivningen. ► Om drivningen fortfarande inte fungerar: kontakta en STIHL servande fackhandel. Gräsklipparen stängs av under drift. Varningstriangeln lyser rött. 3 LED-lam‐ por lyser rött. Gräsklipparen är för varm. ► Dra ut säkerhetsnyckeln. ► Ta bort batteriet. ► Låt gräsklipparen svalna. ► Rengör gräsklipparen. ► Starta inte gräsklipparen för ofta på kort tid. ► Om arbete med inkopplad driv‐ ning sker: ställ in en lägre has‐ tighet. ► Om arbete med frånkopplad drivning sker: gå långsamt fra‐ måt. ► Ställ in en högre klipphöjd. ► Klipp lägre gräs. Knivarna är blockerade. ► Dra ut säkerhetsnyckeln. ► Ta bort batteriet. ► Rengör gräsklipparen. Det finns en elektrisk störning. ► Ta bort batteriet och sätt i det igen. ► Starta gräsklipparen. Varningstriangeln lyser rött. Drivningen och knivarna stängs av vid överbelast‐ ning vid arbete i branta sluttningar. ► Klipp inte i branta sluttningar. ► Släpp inkopplingsbygeln för drivning. ► Ställ gräsklipparen på en plan yta. ► Starta knivarna. ► Koppla in drivningen. Gräsklippa‐ rens driftstid är för kort. Batteriet är inte fulladdat. ► Ladda batteriet helt. Batteriets livs‐ längd har över‐ skridits. ► Byt batteriet. 19 Felavhjälpning svenska 0478-131-9938-H 11720 Tekniska data

Varvtal i ECO-läget: 2800 varv/min Användningstiden anges på www.stihl.com/ battery-life .

20.3 Buller och vibrationsvärden

K-värdet för ljudtrycksnivån är 3 dB(A). K-värdet för ljudnivån är 1,2 dB(A). K-värdet för vibrations‐ värdet är 0,7 m/s².

Uppmätt ljudtrycksnivå L

Uppmätt, garanterad ljudnivå L wAd enligt 2000/14/EC / S.I. 2001/1701: 93 dB(A)

Uppmätt vibrationsvärde a

enligt EN 20643, EN 60335-2-77, styrhandtag: 1,4 m/s² De angivna vibrationsvärdena har uppmätts med en standardmetod och användas för att jämföra elektriska maskiner. De faktiska vibrationsvär‐ dena som uppstår kan avvika från de angivna värdena beroende på typen av användning. De angivna vibrationsvärdena kan användas för en första uppskattning av vibrationsbelastningen. Den faktiska vibrationsbelastningen måste upp‐ skattas. Samtidigt kan tiderna där den elektriska maskinen är avstängd eller där den är inkopplad men går utan belastning beaktas. Information om uppfyllandet av arbetsgivarriktlin‐ jen vibration 2002/44/EC och S.I. 2005/1093 anges på www.stihl.com/vib.

REACH är en EG-förordning för registrering, bedömning och godkännande av kemikalier. Information om REACH-direktivet finns på www.stihl.com/reach . 21 Reservdelar och tillbehör

21.1 Reservdelar och tillbehör

De här symbolerna kännetecknar STIHL-originaldelar och STIHL-origi‐ naltillbehör. STIHL rekommenderar att du använder original‐ delar och tillbehör från STIHL. Reservdelar och tillbehör från andra tillverkare kan inte utvärderas av STIHL i fråga om tillförlit‐ lighet, säkerhet och lämplighet trots pågående marknadsobservation och STIHL kan inte ansvara för användningen av dem. Originaldelar och tillbehör från STIHL kan köpas hos en STIHL-återförsäljare.

Kniv vänster: 6392 702 0100

Kniv höger: 6392 702 0105

Knivskruv vänster: 9008 348 1800

Knivskruv höger: 9008 348 1801

22.1 Sluthantera gräsklippare

Information om sluthantering finns att få hos lokala myndigheter eller hos en STIHL servande fackhandel. En felaktig sluthantering kan skada hälsan och belasta miljön. ► Lämna in STIHL produkter inkl. förpackningen till en lämplig återvinningsstation enligt de lokala föreskrifterna. ► Kasta inte produkten i hushållsavfallet. 23 EU-försäkran om överens‐ stämmelse

23.1 Gräsklippare STIHL

RMA 765.0 V STIHL Tirol GmbH svenska 20 Tekniska data 118 0478-131-9938-HHans Peter Stihl-Straße 5 6336 Langkampfen Österrike förklarar på eget ansvar att

Typ: batterigräsklippare

Modellnummer: 6392 motsvarar de gällande bestämmelserna i riktlin‐ jen 2000/14/EC, 2006/42/EC, 2014/30/EU och 2011/65/EU samt är utvecklad och tillverkad enligt följande normer, vars version var giltig vid respektive produktionsdatum: EN 60335-1, EN 60335‑2-77, EN 55014-1 och EN 55014-2. Deltagandes namn och adress: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, DE Bestämningen av den uppmätta och garanterade ljudnivån har utförts enligt riktlinjen 2000/14/EC, bilaga VIII.

Uppmätt ljudnivå: 92,2 dB(A)

Garanterad ljudnivå: 93 dB(A) Tekniska underlag förvaras hos STIHL Tirol GmbH. Tillverkningsår och maskinnummer finns på grä‐ sklipparen. Langkampfen, 01.06.2019 STIHL Tirol GmbH stf. Matthias Fleischer, områdeschef inom forskning och utveckling stf. Sven Zimmermann, områdeschef inom kvalitet 24 UKCA-konformitetsdeklara‐ tion

24.1 Gräsklippare STIHL

RMA 765.0 V STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Österrike förklarar på eget ansvar att

Typ: batterigräsklippare

Modellnummer: 6392 motsvarar de gällande bestämmelserna i UK-för‐ ordningarna Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 och The Restriction of the Use of Certain Hazardous Substances in Electronic Equipment Regulations 2012 samt är utvecklad och tillver‐ kad enligt följande normer, vars version var giltig vid respektive produktionsdatum: EN 60335-1, EN 60335‑2-77, EN 55014-1 och EN 55014-2. Deltagandes namn och adress: TUV Rheinland UK LTD 1011 Stratford Road Solihull, B90 4BN Bestämningen av den uppmätta och garanterade ljudnivån har utförts enligt UK-förordningen Noise Emission in the Environment by Equip‐ ment for use Outdoors Regulations 2001, Sche‐ dule 11.

Uppmätt ljudnivå: 92,2 dB(A)

Garanterad ljudnivå: 93 dB(A) Tekniska underlag förvaras hos STIHL Tirol GmbH. Tillverkningsår och maskinnummer finns på grä‐ sklipparen. Langkampfen, 01.07.2022 STIHL Tirol GmbH stf. Matthias Fleischer, områdeschef inom forskning och utveckling stf. Sven Zimmermann, områdeschef inom kvalitet 24 UKCA-konformitetsdeklaration svenska 0478-131-9938-H 11925 Säkerhetstekniska anvis‐ ningar för gräsklippare

I detta kapitel återges de allmänna säkerhetsan‐ visningarna i normen EN 60335-2-77, bilaga EE, för eldrivna gräsklippare. VARNING ■ Läs alla säkerhetsanvisningar, anvisningar, illustrationer och tekniska data som medföljer denna gräsklippare. Underlåtenhet att följa föl‐ jande anvisningar kan leda till en elektrisk stöt, brand och/eller allvarliga personskador. För‐ vara alla säkerhetsanvisningar och anvis‐ ningar för framtida bruk.

Läs bruksanvisningen noggrant. Bekanta dig med reglagen och maskinens användning.

Låt aldrig barn eller andra personer som inte känner till bruksanvisningen använda grä‐ sklipparen. Det kan finnas lokala bestämmel‐ ser som bestämmer användarens lägsta ålder.

Klipp aldrig när det finns personer, särskilt barn, eller djur i närheten.

Tänk på att den som använder maskinen är ansvarig för olyckshändelser som drabbar andra personer eller deras egendom.

25.3 Förberedande åtgärder

Använd alltid stadiga skor och långa byxor vid användning av maskinen. Använd inte maskinen barfota eller med sandaler. Undvik löst sittande kläder eller kläder med häng‐ ande snören eller bälte.

Kontrollera området där maskinen ska användas och ta bort alla föremål som kan dras in och slungas iväg av maskinen.

Avsyna alltid knivar, fästskruvar och hela kni‐ venheten beträffande slitage eller skador före användning. Utslitna eller skadade kni‐ var och fästskruvar får endast bytas ut som hel sats för att undvika obalans. Utslitna eller skadade informationsskyltar måste bytas ut.

Undvik att använda maskinen i vått gräs.

Se alltid till att du står stadigt i sluttningar.

Arbeta bara med gånghastighet.

Klipp alltid parallellt med sluttningen, inte uppåt eller nedåt.

Var särskilt försiktig när du ändrar riktning i en sluttning.

Klipp inte i mycket branta sluttningar.

Var särskilt försiktig när du vänder gräsklip‐ paren eller drar den mot dig.

Stanna kniven/knivarna när gräsklipparen måste tippas upp för transport över andra ytor än gräs och när den flyttas från eller till ytan som ska klippas.

Använd inte gräsklipparen med skadade skyddsanordningar eller skyddsgaller, eller utan monterade skyddsanordningar, t.ex. stötplåtar och/eller gräsuppsamlare.

Starta försiktigt eller tryck försiktigt på startk‐ nappen i enlighet med tillverkarens anvis‐ ningar. Se till att hålla fötterna på säkert avstånd från kniven/knivarna.

Vid start eller runddragning av motorn får gräsklipparen inte tippas, utom om gräsklip‐ paren måste lyftas upp vid momentet. Tippa den i så fall bara så mycket som är absolut nödvändigt och lyft endast upp sidan som är bortvänd från användaren.

Starta inte motorn när du står framför utkast‐ kanalen.

Håll händer och fötter borta från roterande delar. Håll dig alltid borta från utkastöpp‐ ningen.

Lyft eller bär aldrig en gräsklippare med motorn gående.

Stäng av motorn och dra ut startnyckeln. Se till att alla rörliga delar har stannat helt:

Varje gång du lämnar gräsklipparen.

Innan du tar bort blockeringar eller åtgär‐ dar igentäppningar i utkastkanalen.

Innan du kontrollerar, rengör eller utför arbeten på gräsklipparen.

Om ett främmande föremål har träffats. Kontrollera om det finns skador på grä‐ sklipparen. Utför nödvändiga reparationer innan du startar och använder gräsklippa‐ ren igen. Om gräsklipparen börjar vibrera kraftigt krävs en omedelbar kontroll. svenska 25 Säkerhetstekniska anvisningar för gräsklippare 120 0478-131-9938-H– Sök efter skador.

Utför nödvändiga reparationer på skadade delar.

Se till att alla muttrar, bultar och skruvar är hårt åtdragna.

25.5 Underhåll och förvaring

Se till att alla muttrar, bultar och skruvar är hårt åtdragna, och att maskinen är i säkert bruksskick.

Kontrollera gräsuppsamlaren regelbundet beträffande slitage och funktionsfel.

Byt ut utslitna eller skadade delar av säker‐ hetsskäl.

Beakta att om en av knivarna roterar kan även de andra knivarna rotera på maskiner med flera knivar.

Se till att du inte klämmer fingrarna mellan roterande knivar och maskinens fasta delar när maskinen ställs in.

Låt motorn svalna innan maskinen ställs undan.

Tänk på att knivarna kan röra på sig även när spänningskällan är frånkopplad när du utför underhåll på knivarna.

Byt ut utslitna eller skadade delar av säker‐ hetsskäl. Använd endast originalreservdelar och -tillbehör. Sisällysluettelo

Knivbolt venstre: 9008 348 1800

Pass på at du alltid står stødig i skråninger.
