BEDIENUNGSANLEITUNG RMA 765 V STIHL

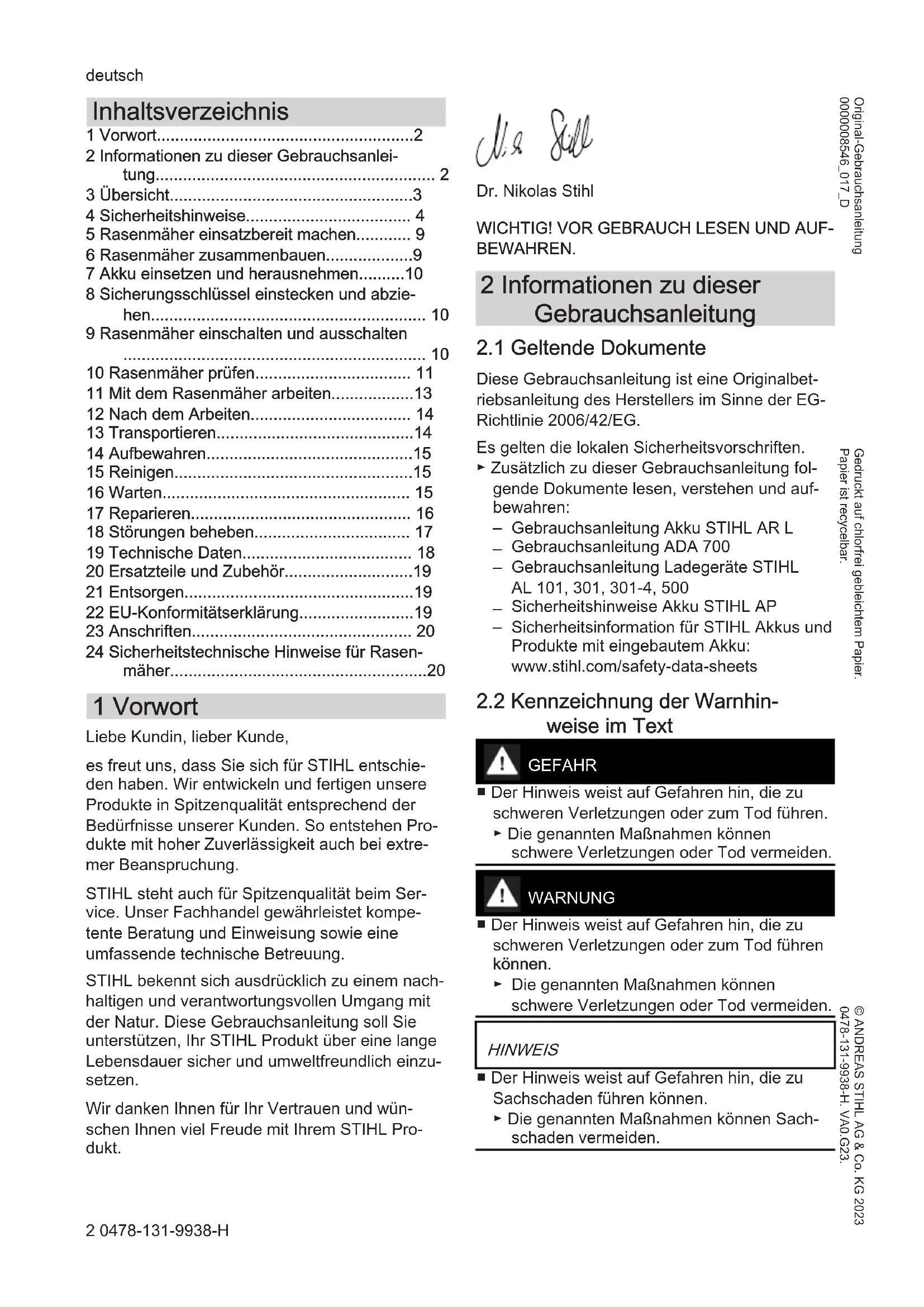

2 - 22 Gebrauchsanleitung

• 1 Vorwort p. 2
• 2 Informationen zu dieser Gebrauchsanlei‐ tung p. 2
• 3 Übersicht p. 3
• 4 Sicherheitshinweise p. 4
• 5 Rasenmäher einsatzbereit machen p. 9
• 6 Rasenmäher zusammenbauen p. 9
• 7 Akku einsetzen und herausnehmen p. 10
• 8 Sicherungsschlüssel einstecken und abzie‐ hen 9 Rasenmäher einschalten und ausschalten p. 10

• 10 Rasenmäher prüfen p. 11
• 11 Mit dem Rasenmäher arbeiten p. 13
• 12 Nach dem Arbeiten p. 14
• 13 Transportieren p. 14
• 14 Aufbewahren p. 15
• 15 Reinigen p. 15
• 16 Warten p. 15
• 17 Reparieren p. 16
• 18 Störungen beheben p. 17
• 19 Technische Daten p. 18
• 20 Ersatzteile und Zubehör p. 19
• 21 Entsorgen p. 19
• 22 EU-Konformitätserklärung p. 19
• 23 Anschriften p. 20
• 24 Sicherheitstechnische Hinweise für Rasen‐ mäher 1 Vorwort Liebe Kundin, lieber Kunde, es freut uns, dass Sie sich für STIHL entschie‐ den haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Pro‐ dukte mit hoher Zuverlässigkeit auch bei extre‐ mer Beanspruchung. STIHL steht auch für Spitzenqualität beim Ser‐ vice. Unser Fachhandel gewährleistet kompe‐ tente Beratung und Einweisung sowie eine umfassende technische Betreuung. STIHL bekennt sich ausdrücklich zu einem nach‐ haltigen und verantwortungsvollen Umgang mit der Natur. Diese Gebrauchsanleitung soll Sie unterstützen, Ihr STIHL Produkt über eine lange Lebensdauer sicher und umweltfreundlich einzu‐ setzen. Wir danken Ihnen für Ihr Vertrauen und wün‐ schen Ihnen viel Freude mit Ihrem STIHL Pro‐ dukt. Dr. Nikolas Stihl p. 20

WICHTIG! VOR GEBRAUCH LESEN UND AUF‐

BEWAHREN. 2 Informationen zu dieser Gebrauchsanleitung

2.1 Geltende Dokumente

Diese Gebrauchsanleitung ist eine Originalbet‐ riebsanleitung des Herstellers im Sinne der EG- Richtlinie 2006/42/EG. Es gelten die lokalen Sicherheitsvorschriften. ► Zusätzlich zu dieser Gebrauchsanleitung fol‐ gende Dokumente lesen, verstehen und auf‐ bewahren:

Gebrauchsanleitung Akku STIHL AR L

Gebrauchsanleitung ADA 700

Gebrauchsanleitung Ladegeräte STIHL AL 101, 301, 301-4, 500

Sicherheitshinweise Akku STIHL AP

Sicherheitsinformation für STIHL Akkus und Produkte mit eingebautem Akku: www.stihl.com/safety-data-sheets

2.2 Kennzeichnung der Warnhin‐

weise im Text GEFAHR ■ Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen. ► Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden. WARNUNG ■ Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen können.

Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden. HINWEIS ■ Der Hinweis weist auf Gefahren hin, die zu Sachschaden führen können. ► Die genannten Maßnahmen können Sach‐ schaden vermeiden. deutsch 2 0478-131-9938-H © ANDREAS STIHL AG & Co. KG 2023 0478-131-9938-H. VA0.G23. Gedruckt auf chlorfrei gebleichtem Papier. Papier ist recycelbar. Original-Gebrauchsanleitung 0000008546_017_D2.3 Symbole im Text Dieses Symbol verweist auf ein Kapitel in dieser Gebrauchsanleitung. 3 Übersicht

3.1 Rasenmäher und Akku

1 Bedieneinheit Die Bedieneinheit dient zum Einschalten des Rasenmähers, zur Aktivierung des ECO- Modus, zum Ablesen des Akkustandes und zum Einstellen der maximalen Geschwindig‐ keit. Bei Verwendung des Doppelakku‐ schachts ADA 700 wird der verwendete Akku angezeigt. 2 Schaltbügel für Mähbetrieb Der Schaltbügel für Mähbetrieb schaltet zusammen mit dem Einschaltknopf die Mes‐ ser ein und aus. 3 Schaltbügel für Fahrantrieb Der Schaltbügel für Fahrantrieb schaltet den Fahrantrieb ein und aus. 4 Grasfangkorb Der Grasfangkorb fängt das gemähte Gras auf. 5 Auswurfklappe Die Auswurfklappe verschließt den Auswurf‐ kanal. 6 Hebel Der Hebel dient zum Einstellen der Schnitt‐ höhe der hinteren Räder. 7 Hebel Der Hebel dient zum Einstellen der Schnitt‐ höhe und der Fixierung und dem Lösen der vorderen Räder. 8 Klappe Die Klappe deckt den Akku und den Siche‐ rungsschlüssel ab. 9 Hebel Der Hebel dient zum Einstellen und zum Umklappen des Lenkers. 10 Lenker Der Lenker dient zum Halten, Führen und Transportieren des Rasenmähers. 11 Drehrad Das Drehrad dient zum Einstellen der maxi‐ malen Geschwindigkeit. 12 Einschaltknopf Der Einschaltknopf aktiviert den Rasenmäher und schaltet zusammen mit dem Schaltbügel für Mähbetrieb die Messer ein. 13 ECO-Schalter Der ECO-Schalter schaltet den ECO-Modus ein und aus. 14 Ladezustandsanzeige Die LEDs zeigen beim Betätigen des Ein‐ schaltknopfes den Ladezustand und Störun‐ gen des Akkus an. 15 Warndreieck Das Warndreieck zeigt Störungen im Rasen‐ mäher an. 16 Anzeige für Doppelakkuschacht ADA 700 Die LEDs zeigen den aktuell verwendeten Akku an. 17 Sicherungsschlüssel Der Sicherungsschlüssel aktiviert den Rasen‐ mäher. # Leistungsschild mit Maschinennummer

Die Symbole können auf dem Rasenmäher und dem Akku sein und bedeuten Folgendes: Dieses Symbol kennzeichnet den Sicherungsschlüssel. ECO ECO Dieses Symbol kennzeichnet den ECO-Schalter.

Garantierter Schallleistungspegel nach Richtlinie 2000/14/EG in dB(A) um 3 Übersicht deutsch 0478-131-9938-H 3Schallemissionen von Produkten ver‐ gleichbar zu machen. Produkt nicht mit dem Hausmüll entsorgen. Rasenmäher aktivieren und maximale Geschwindigkeit ein‐ stellen. Mähmesser einschalten. Fahrantrieb einschalten. Der Hebel fixiert in dieser Position die Vor‐ derräder. In dieser Position des Hebels sind die Vor‐ derräder frei beweglich. In dieser Position des Hebels kann die Schnitthöhe der Vorderräder eingestellt werden. Der Grasfangkorb wird gefüllt. Der Grasfangkorb ist voll. Gras‐ fangkorb entleeren. 4 Sicherheitshinweise

Die Warnsymbole auf dem Rasenmäher bedeu‐ ten Folgendes: Sicherheitshinweise und deren Maß‐ nahmen beachten. Gebrauchsanleitung lesen, verstehen und aufbewahren. Sicherheitshinweise zu hochgeschleu‐ derten Gegenständen und deren Maß‐ nahmen beachten. Sich drehendes Messer nicht berühren. Akku während Arbeitsunterbrechun‐ gen, des Transports, der Aufbewah‐ rung, Wartung oder Reparatur heraus‐ nehmen. Sicherungsschlüssel während Arbeits‐ unterbrechungen, des Transports, der Aufbewahrung, Wartung oder Repara‐ tur abziehen. Sicherheitsabstand einhalten.

4.2 Bestimmungsgemäße Verwen‐

dung Der Rasenmäher STIHL RMA 765.0 V dient zum Mähen von Gras. Der Rasenmäher wird von einem Akku STIHL AR L oder einem Akku STIHL AP zusam‐ men mit dem Doppelakkuschacht ADA 700 mit Energie versorgt. WARNUNG ■ Akkus, die nicht von STIHL für den Rasenmä‐ her freigegeben sind, können Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sach‐ schaden kann entstehen.

Rasenmäher mit einem Akku STIHL AR L oder einem Akku STIHL AP zusammen mit dem Doppelakkuschacht ADA 700 verwen‐ den.

Falls der Rasenmäher oder der Akku nicht bestimmungsgemäß verwendet werden, kön‐ nen Personen schwer verletzt oder getötet werden und Sachschaden kann entstehen.

Rasenmäher so verwenden, wie es in die‐ ser Gebrauchsanleitung beschrieben ist. ► Akku so verwenden, wie es in der Gebrauchsanleitung Akku STIHL AR L oder der Gebrauchsanleitung des Doppelakku‐ schachts ADA 700 beschrieben ist.

4.3 Anforderungen an den Benut‐

Benutzer ohne eine Unterweisung können die Gefahren des Rasenmähers nicht erkennen oder nicht einschätzen. Der Benutzer oder andere Personen können schwer verletzt oder getötet werden. ► Gebrauchsanleitung lesen, verste‐ hen und aufbewahren. ► Falls der Rasenmäher an eine andere Per‐ son weitergegeben wird: Gebrauchsanlei‐ tung mitgeben. deutsch 4 Sicherheitshinweise 4 0478-131-9938-H► Sicherstellen, dass der Benutzer folgende Anforderungen erfüllt:

Der Benutzer ist ausgeruht.

Der Benutzer ist körperlich, sensorisch und geistig fähig, den Rasenmäher zu bedienen und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig eingeschränkt dazu fähig ist, darf der Benutzer nur unter Aufsicht oder nach Anweisung durch eine ver‐ antwortliche Person damit arbeiten.

Der Benutzer kann die Gefahren des Rasenmähers erkennen und einschät‐ zen.

Der Benutzer ist sich bewusst, dass er für Unfälle und Schäden verantwortlich ist.

Der Benutzer ist volljährig oder der Benutzer wird entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet.

Der Benutzer hat eine Unterweisung von einem STIHL Fachhändler oder einer fachkundigen Person erhalten, bevor er das erste Mal mit dem Rasen‐ mäher arbeitet.

Der Benutzer ist nicht durch Alkohol, Medikamente oder Drogen beeinträch‐ tigt. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.4 Bekleidung und Ausstattung

Während der Arbeit können Gegenstände mit hoher Geschwindigkeit hochgeschleudert wer‐ den. Der Benutzer kann verletzt werden.

Eine lange Hose aus widerstandsfähigem Material tragen. ■ Während der Arbeit kann Staub aufgewirbelt werden. Eingeatmeter Staub kann die Gesundheit schädigen und allergische Reakti‐ onen auslösen.

Falls Staub aufgewirbelt wird: Eine Staub‐ schutzmaske tragen. ■ Ungeeignete Bekleidung kann sich in Holz, Gestrüpp und in dem Rasenmäher verfangen. Benutzer ohne geeignete Bekleidung können schwer verletzt werden.

Eng anliegende Bekleidung tragen. ► Schals und Schmuck ablegen. ■ Während der Reinigung, Wartung oder dem Transport kann der Benutzer in Kontakt mit dem Messer kommen. Der Benutzer kann ver‐ letzt werden.

Schutzhandschuhe tragen. ■ Falls der Benutzer ungeeignetes Schuhwerk trägt, kann er ausrutschen. Der Benutzer kann verletzt werden.

Festes, geschlossenes Schuhwerk mit grif‐ figer Sohle tragen. ■ Während des Schärfens der Messer können Werkstoffpartikel weggeschleudert werden. Der Benutzer kann verletzt werden.

Eine eng anliegende Schutzbrille tragen. Geeignete Schutzbrillen sind nach Norm EN 166 oder nach nationalen Vorschriften geprüft und mit der entsprechenden Kenn‐ zeichnung im Handel erhältlich.

Schutzhandschuhe tragen.

WARNUNG ■ Unbeteiligte Personen, Kinder und Tiere kön‐ nen die Gefahren des Rasenmähers und hochgeschleuderter Gegenstände nicht erken‐ nen und nicht einschätzen. Unbeteiligte Perso‐ nen, Kinder und Tiere können schwer verletzt werden und Sachschaden kann entstehen. ► Unbeteiligte Personen, Kinder und Tiere aus dem Arbeitsbereich fern‐ halten. ► Sicherheitsabstand zu Gegenständen ein‐ halten. ► Rasenmäher nicht unbeaufsichtigt lassen. ► Sicherstellen, dass Kinder nicht mit dem Rasenmäher spielen können. ■ Falls bei Regen gearbeitet wird, kann der Benutzer ausrutschen. Der Benutzer kann schwer verletzt oder getötet werden.

Falls es regnet: Nicht arbeiten. ■ Der Rasenmäher ist nicht wassergeschützt. Falls im Regen oder in feuchter Umgebung gearbeitet wird, kann es zu einem elektrischen Schlag kommen. Der Benutzer kann verletzt werden und der Rasenmäher kann beschädigt werden.

Nicht im Regen und nicht in feuchter Umge‐ bung arbeiten. ► Nasses Gras nicht mähen. ■ Elektrische Bauteile des Rasenmähers kön‐ nen Funken erzeugen. Funken können in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

Nicht in einer leicht brennbaren und nicht in einer explosiven Umgebung arbeiten. 4 Sicherheitshinweise deutsch 0478-131-9938-H 54.6 Sicherheitsgerechter Zustand

Der Rasenmäher ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Der Rasenmäher ist unbeschädigt.

Der Rasenmäher ist sauber.

Die Bedienungselemente funktionieren und sind unverändert.

Falls gemäht wird und das gemähte Gras im Grasfangkorb aufgefangen werden soll: Der Grasfangkorb ist richtig eingehängt.

Falls gemäht wird und das gemähte Gras hin‐ ten ausgeworfen werden soll: Der Grasfang‐ korb ist ausgehängt und die Auswurfklappe ist geschlossen.

Das Messer ist richtig angebaut.

Original STIHL Zubehör für diesen Rasenmä‐ her ist angebaut.

Das Zubehör ist richtig angebaut. WARNUNG ■ In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionie‐ ren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer ver‐ letzt oder getötet werden.

Mit einem unbeschädigten Rasenmäher arbeiten. ► Falls der Rasenmäher verschmutzt ist: Rasenmäher reinigen. ► Rasenmäher nicht verändern. ► Falls die Bedienungselemente nicht funktio‐ nieren: Nicht mit dem Rasenmäher arbei‐ ten.

Falls gemäht wird und das gemähte Gras im Grasfangkorb aufgefangen werden soll: Den Grasfangkorb so einhängen, wie es in dieser Gebrauchsanleitung beschrieben ist.

Original STIHL Zubehör für diesen Rasen‐ mäher anbauen. ► Messer so anbauen, wie es in dieser Gebrauchsanleitung beschrieben ist. ► Zubehör so anbauen, wie es in dieser Gebrauchsanleitung oder in der Gebrauchsanleitung des Zubehörs beschrieben ist.

Gegenstände nicht in die Öffnungen des Rasenmähers stecken. ► Kontakte der Schlüsselaufnahme nicht mit metallischen Gegenständen verbinden und kurzschließen.

Abgenutzte oder beschädigte Hinweisschil‐ der ersetzen. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

Die Messer sind im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Die Messer und die Anbauteile sind unbeschä‐ digt.

Die Messer sind nicht verformt.

Die Messer sind richtig angebaut.

Die Messer stehen im 90°-Winkel zueinander,

Die Messer sind richtig geschärft.

Die Messer sind gratfrei.

Die Messer sind richtig ausgewuchtet.

Die Mindeststärke und Mindestbreite der Mes‐ ser sind nicht unterschritten,

Der Schärfwinkel ist eingehalten,

WARNUNG ■ In einem nicht sicherheitsgerechten Zustand können sich Teile der Messer lösen und weg‐ geschleudert werden. Personen können schwer verletzt werden

Mit unbeschädigten Messern und unbe‐ schädigten Anbauteilen arbeiten. ► Messer richtig anbauen. ► Messer richtig schärfen. ► Falls die Mindeststärke oder die Mindest‐ breite unterschritten ist: Messer ersetzen. ► Messer von einem STIHL Fachhändler aus‐ wuchten lassen. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

Der Benutzer kann in bestimmten Situationen nicht mehr konzentriert arbeiten. Der Benutzer kann stolpern, fallen und schwer verletzt wer‐ den.

Ruhig und überlegt arbeiten. ► Falls die Lichtverhältnisse und Sichtverhält‐ nisse schlecht sind: Nicht mit dem Rasen‐ mäher arbeiten.

Rasenmäher alleine bedienen. ► Auf Hindernisse achten. ► Rasenmäher nicht kippen. ► Auf dem Boden stehend arbeiten und das Gleichgewicht halten. ► Falls Ermüdungserscheinungen auftreten: Eine Arbeitspause einlegen. ► Falls an einem Hang gemäht wird: Quer zum Hang mähen. ► An steilen Hängen nicht mähen. ■ Die sich drehenden Messer können den Benutzer schneiden. Der Benutzer kann schwer verletzt werden. deutsch 4 Sicherheitshinweise 6 0478-131-9938-H► Sich drehende Messer nicht berüh‐ ren. ► Falls die Messer durch einen Gegen‐ stand blockiert sind: Rasenmäher ausschalten, Sicherungsschlüssel abziehen und Akku herausnehmen. Erst dann den Gegenstand beseiti‐ gen.

Falls während der Arbeit ohne Fahrantrieb gearbeitet wird, kann der Fahrantrieb unbeab‐ sichtigt eingeschaltet werden und der Rasen‐ mäher setzt sich in Bewegung. Personen kön‐ nen schwer verletzt werden und Sachschaden kann entstehen.

Schaltbügel für Fahrantrieb nur betätigen, wenn der Fahrantrieb eingeschaltet werden soll.

Falls sich der Rasenmäher während der Arbeit verändert oder sich ungewohnt verhält, kann der Rasenmäher in einem nicht sicherheitsge‐ rechten Zustand sein. Personen können schwer verletzt werden und Sachschaden kann entstehen.

Arbeit beenden, Sicherungsschlüssel abzie‐ hen, Akku herausnehmen und einen STIHL Fachhändler aufsuchen.

Während der Arbeit können Vibrationen durch den Rasenmäher entstehen. ► Schutzhandschuhe tragen. ► Arbeitspausen machen. ► Falls Anzeichen einer Durchblutungsstö‐ rung auftreten: Einen Arzt aufsuchen. ■ Falls während der Arbeit die Messer auf einen fremden Gegenstand treffen, kann dieser oder Teile davon beschädigt oder mit hoher Geschwindigkeit hochgeschleudert werden. Personen können verletzt werden und Sach‐ schaden kann entstehen.

Fremde Gegenstände aus dem Arbeitsbe‐ reich entfernen. ■ Wenn der Schaltbügel für Mähbetrieb losge‐ lassen wird, drehen sich die Messer noch kurze Zeit weiter. Personen können schwer verletzt werden.

Warten, bis die Messer sich nicht mehr dre‐ hen. ■ Falls die sich drehenden Messer auf einen harten Gegenstand treffen, können Funken entstehen. Funken können in leicht brennbarer Umgebung Brände auslösen. Personen kön‐ nen schwer verletzt oder getötet werden und Sachschaden kann entstehen.

Nicht in einer leicht brennbaren Umgebung arbeiten. ■ Falls während der Arbeit die Messer auf einen fremden Gegenstand treffen, können die Mes‐ ser beschädigt oder die Messerposition verän‐ dert werden. ► Falls die Messer auf einen Gegenstand tref‐ fen, Rasenmäher abschalten und Rasen‐ mäher und Messer prüfen.

Falls der Rasenmäher auf abschüssigen Flä‐ chen abgestellt wird, kann er unbeabsichtigt davonrollen. Personen können verletzt werden und Sachschaden kann entstehen.

Rasenmäher nur loslassen, wenn er auf einer ebenen Fläche steht und nicht von selbst davonrollen kann.

Falls Gegenstände am Lenker befestigt wer‐ den, kann der Rasenmäher durch das zusätz‐ liche Gewicht umkippen. Personen können verletzt werden und Sachschaden kann ent‐ stehen.

Keine Gegenstände am Lenker befestigen. GEFAHR ■ Falls in der Umgebung von spannungsführen‐ den Leitungen gearbeitet wird, können die Messer mit den spannungsführenden Leitun‐ gen in Kontakt kommen und diese beschädi‐ gen. Der Benutzer kann schwer verletzt oder getötet werden.

Nicht in der Umgebung von spannungsführ‐ enden Leitungen arbeiten. ■ Falls bei einem Gewitter gearbeitet wird, kann der Benutzer vom Blitz getroffen werden. Der Benutzer kann schwer verletzt oder getötet werden.

Falls es gewittert: Nicht arbeiten. ■ Der Fahrantrieb schaltet sich bei Überlast beim Arbeiten an steilen Hängen ab. Dies führt dazu, dass der Benutzer spontan eine größere Schiebekraft aufwenden muss und dadurch die Kontrolle über den Rasenmäher verlieren kann. Der Rasenmäher kann auf‐ grund seines Eigengewichts in Richtung Benutzer rollen. Der Benutzer kann in Kontakt mit den rotierenden Messern kommen und schwer verletzt werden. Die Hangneigungen beziehen sich auf das Gewicht des Rasenmähers mit leerem Fang‐ korb. Mit zunehmendem Gewicht kann sich die befahrbare Hangneigung verringern. ► Falls ein Akku STIHL AP 300, AP 300 S, AP 500 oder AR L verwendet wird: Nicht an Hängen mit einer Steigung von mehr als 20° mähen.

Falls ein Akku STIHL AP 100, 200 verwen‐ det wird: Nicht an Hängen mit einer Stei‐ gung von mehr als 12° mähen. 4 Sicherheitshinweise deutsch 0478-131-9938-H 7► Quer zum Hang mähen. Auf sicheren Stand achten, um die Kontrolle über den Rasen‐ mäher jederzeit zu behalten.

Während des Transports kann der Rasenmä‐ her umkippen oder sich bewegen. Personen können verletzt werden und Sachschaden kann entstehen.

Sicherungsschlüssel abziehen. ► Akku herausnehmen. ► Rasenmäher mit Spanngurten, Riemen oder einem Netz so sichern, dass er nicht umkippen und sich nicht bewegen kann.

Falls während dem Transport mit ausgeschal‐ tetem Fahrantrieb der Sicherungsschlüssel und der Akku eingesetzt sind, kann der Fahr‐ antrieb unbeabsichtigt eingeschaltet werden und der Rasenmäher setzt sich in Bewegung. Personen können schwer verletzt werden und Sachschaden kann entstehen.

Sicherungsschlüssel abziehen. ► Akku herausnehmen. ■ Der Rasenmäher ist schwer. Falls der Benut‐ zer den Rasenmäher alleine trägt, kann der Benutzer verletzt werden.

Rasenmäher zu zweit tragen.

Kinder können die Gefahren des Rasenmä‐ hers nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden.

Sicherungsschlüssel abziehen. ► Akku herausnehmen. ► Rasenmäher außerhalb der Reichweite von Kindern aufbewahren. ■ Die elektrischen Kontakte an dem Rasenmä‐ her und metallische Bauteile können durch Feuchtigkeit korrodieren. Der Rasenmäher kann beschädigt werden.

Sicherungsschlüssel abziehen. ► Akku herausnehmen. ► Rasenmäher sauber und trocken aufbe‐ wahren. ■ Falls während der Aufbewahrung der Siche‐ rungsschlüssel und der Akku eingesetzt sind, kann der Fahrantrieb unbeabsichtigt einge‐ schaltet werden und der Rasenmäher setzt sich in Bewegung. Personen können schwer verletzt werden und Sachschaden kann ent‐ stehen.

Sicherungsschlüssel abziehen. ► Akku herausnehmen. ■ Falls der Rasenmäher auf abschüssigen Flä‐ chen aufbewahrt wird, kann er unbeabsichtigt davonrollen. Personen können verletzt werden und Sachschaden kann entstehen.

Rasenmäher nur auf ebenen Flächen auf‐ bewahren.

4.10 Reinigen, Warten und Reparie‐

ren WARNUNG ■ Falls während der Reinigung, Wartung oder Reparatur der Sicherungsschlüssel und der Akku eingesetzt sind, können die Messer unbeabsichtigt eingeschaltet werden. Perso‐ nen können schwer verletzt werden und Sach‐ schaden kann entstehen.

Sicherungsschlüssel abziehen. ► Akku herausnehmen. ■ Falls während der Reinigung, Wartung und Reparatur der Sicherungsschlüssel und der Akku eingesetzt sind, kann der Fahrantrieb unbeabsichtigt eingeschaltet werden und der Rasenmäher setzt sich in Bewegung. Perso‐ nen können schwer verletzt werden und Sach‐ schaden kann entstehen.

Sicherungsschlüssel abziehen. ► Akku herausnehmen. ■ Scharfe Reinigungsmittel, das Reinigen mit einem Wasserstrahl oder spitzen Gegenstän‐ den können den Rasenmäher oder die Messer beschädigen. Falls der Rasenmäher oder die Messer nicht richtig gereinigt werden, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt werden. ► Rasenmäher und Messer so reinigen, wie es in dieser Gebrauchsanleitung beschrie‐ ben ist.

Falls der Rasenmäher oder die Messer nicht richtig gewartet oder repariert werden, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden.

Rasenmäher nicht selbst warten oder repa‐ rieren. ► Falls der Rasenmäher gewartet oder repa‐ riert werden muss: Einen STIHL Fachhänd‐ ler aufsuchen.

Messer so warten, wie es in dieser Gebrauchsanleitung beschrieben ist. deutsch 4 Sicherheitshinweise 8 0478-131-9938-H■ Während der Reinigung, Wartung oder Repa‐ ratur der Messer können sich die Messer bewegen. Durch die Bewegung eines Messers dreht sich das zweite Messer mit. Der Benut‐ zer kann sich an scharfen Schneidkanten schneiden und verletzt werden.

Schutzhandschuhe tragen. ■ Während des Schärfens können die Messer heiß werden. Der Benutzer kann sich verbren‐ nen.

Warten, bis die Messer abgekühlt sind. ► Schutzhandschuhe tragen. 5 Rasenmäher einsatzbereit machen

5.1 Rasenmäher einsatzbereit

machen Vor jedem Arbeitsbeginn müssen folgende Schritte durchgeführt werden: ► Verpackungsmaterial und Transportsicherun‐ gen entfernen. ► Sicherstellen, dass sich folgende Bauteile im sicherheitsgerechten Zustand befinden:

Akku, wie es in der Gebrauchsanleitung Akku STIHL AR L oder in der Gebrauchsan‐ leitung Doppelakkuschacht ADA 700 und den Sicherheitshinweisen Akku STIHL AP beschrieben ist. ► Akku so prüfen, wie es in der Gebrauchsanlei‐ tung Akku STIHL AR L oder in der Gebrauchs‐ anleitung Doppelakkuschacht ADA 700 und den Sicherheitshinweisen Akku STIHL AP beschrieben ist. ► Akku vollständig laden, wie es in der Gebrauchsanleitung Ladegeräte STIHL AL 101, 301, 301-4, 500 beschrieben ist.

Rasenmäher reinigen,

Messer prüfen, 10.2.

Lenker aufklappen und einstellen, 6.2.1. ► Falls gemäht wird und das gemähte Gras im Grasfangkorb aufgefangen werden soll: Gras‐ fangkorb einhängen, 6.1.2. ► Falls gemäht wird und das gemähte Gras hin‐ ten ausgeworfen werden soll: Grasfangkorb aushängen,

Schnitthöhe einstellen,

Bedienungselemente prüfen, 10.1. ► Falls die Schritte nicht durchgeführt werden können: Rasenmäher nicht verwenden und einen STIHL Fachhändler aufsuchen. 6 Rasenmäher zusammen‐ bauen

6.1 Grasfangkorb zusammen‐

bauen, einhängen und aushän‐ gen

6.1.1 Grasfangkorb zusammenbauen

► Gewebe (1) so über den Rahmen (2) ziehen, dass sich die Bodenplatte unten und der Hal‐ tegriff (3) an der Außenseite des Gewebes befinden. ► Kunststoffprofile (4) auf den Rahmen drücken. Die Kunststoffprofile rasten mit einem Klick ein.

6.1.2 Grasfangkorb einhängen

► Rasenmäher ausschalten ► Rasenmäher auf eine ebene Fläche stellen. ► Auswurfklappe (1) öffnen und halten. ► Grasfangkorb (2) am Griff (3) greifen und die Haken (4) an der Achse (5) einhängen. ► Auswurfklappe (1) auf dem Grasfangkorb (2) ablegen.

6.1.3 Grasfangkorb aushängen

► Rasenmäher ausschalten. ► Rasenmäher auf eine ebene Fläche stellen. ► Auswurfklappe öffnen und halten. ► Grasfangkorb am Griff nach oben abnehmen. ► Auswurfklappe schließen. 5 Rasenmäher einsatzbereit machen deutsch 0478-131-9938-H 96.2 Rasenmäher für den Benutzer einstellen

6.2.1 Lenker einstellen

► Rasenmäher ausschalten, Sicherungsschlüs‐ sel abziehen und Akku herausnehmen. ► Rasenmäher auf eine ebene Fläche stellen. ► Lenker (1) festhalten. ► Hebel (2) nach unten drücken und halten. ► Lenker (1) in die gewünschte Position stellen. ► Hebel (2) loslassen und darauf achten, dass der Lenker wieder vollständig einrastet.

6.2.2 Lenker zusammenklappen

Der Lenker kann zum platzsparenden Transpor‐ tieren oder Aufbewahren zusammengeklappt werden. ► Rasenmäher ausschalten, Sicherungsschlüs‐ sel abziehen und Akku herausnehmen. ► Rasenmäher auf eine ebene Fläche stellen. ► Hebel gedrückt halten. ► Lenker nach vorne umklappen. 7 Akku einsetzen und herausnehmen

► Sicherungsschlüssel abziehen. ► Rasenmäher auf eine ebene Fläche stellen. ► Klappe (1) öffnen. ► Akku (2) in die Halterung (3) einsetzen. ► Akku (2) nach unten drücken. Der Akku (2) rastet mit einem Klick ein und ist verriegelt. ► Klappe (1) schließen.

7.2 Akku herausnehmen

► Rasenmäher auf eine ebene Fläche stellen. ► Klappe (1) öffnen. ► Sperrhebel (3) drücken und gedrückt halten. Der Akku (2) ist entriegelt und kann herausge‐ nommen werden. ► Klappe (1) schließen. 8 Sicherungsschlüssel ein‐ stecken und abziehen

8.1 Sicherungsschlüssel einste‐

cken ► Klappe öffnen. ► Sicherungsschlüssel (1) in die Schlüsselauf‐ nahme (2) stecken. ► Klappe schließen.

8.2 Sicherungsschlüssel abziehen

► Klappe öffnen. ► Sicherungsschlüssel abziehen. ► Klappe schließen. ► Sicherungsschlüssel außerhalb der Reich‐ weite von Kindern aufbewahren. 9 Rasenmäher einschalten und ausschalten

9.1 Rasenmäher aktivieren

► Rasenmäher auf eine ebene Fläche stellen. deutsch 7 Akku einsetzen und herausnehmen 10 0478-131-9938-H► Einschaltknopf (1) drücken. Der Rasenmäher ist aktiviert. Die LEDs (2) zeigen den Ladezustand des Akkus an. Nach fünf Minuten ohne weitere Aktivität wechselt der Rasenmäher in den Schlafmo‐ dus.

9.2 Messer einschalten und aus‐

9.2.1 Messer einschalten

► Rasenmäher auf eine ebene Fläche stellen. ► Einschaltknopf (1) mit der linken Hand drü‐ cken und gedrückt halten. ► Schaltbügel für Mähbetrieb (2) mit der rechten Hand vollständig in Richtung des Lenkers (3) ziehen und so halten, dass der Daumen den Lenker (3) umschließt. Die Messer drehen sich. ► Einschaltknopf (1) loslassen. ► Lenker (3) und Schaltbügel für Mähbetrieb (2) mit der rechten Hand so festhalten, dass der Daumen den Lenker (3) umschließt.

9.2.2 Messer ausschalten

► Schaltbügel für Mähbetrieb loslassen. ► Warten, bis sich die Messer nicht mehr dre‐ hen. ► Falls sich die Messer weiter drehen: Siche‐ rungsschlüssel abziehen, Akku herausnehmen und einen STIHL Fachhändler aufsuchen. Der Rasenmäher ist defekt.

9.3 Fahrantrieb einschalten und

9.3.1 Fahrantrieb einschalten

Mit dem Drehrad kann die Maximalgeschwindig‐ keit in 5 Stufen eingestellt werden. Die Stufe 5 ist die höchste Maximalgeschwindigkeit. In der Stufe 0 ist der Fahrantrieb deaktiviert. Mit dem Schaltbügel für Fahrantrieb kann die Geschwindigkeit stufenlos bis zur eingestellten Maximalgeschwindigkeit geregelt werden. Je weiter der Schaltbügel für Fahrantrieb in Rich‐ tung Lenker gezogen wird, desto höher ist die Geschwindigkeit. Die eingestellte Geschwindigkeit beeinflusst die Akkulaufzeit. Je niedriger die Geschwindigkeit, umso länger ist die Akkulaufzeit. ► Rasenmäher auf eine ebene Fläche stellen. ► Mit Drehrad (1) gewünschte Maximalge‐ schwindigkeit einstellen. ► Schaltbügel für Fahrantrieb (2) mit der linken Hand in Richtung des Lenkers (3) ziehen und so halten, dass der Daumen den Lenker (3) umschließt. Der Rasenmäher setzt sich in Bewegung.

9.3.2 Fahrantrieb ausschalten

► Schaltbügel für Fahrantrieb loslassen. ► Warten, bis der Rasenmäher stehen bleibt. ► Falls der Rasenmäher weiter fährt: Siche‐ rungsschlüssel abziehen, Akku herausnehmen und einen STIHL Fachhändler aufsuchen. Der Rasenmäher ist defekt. 10 Rasenmäher prüfen

10.1 Bedienungselemente prüfen

Schaltbügel für Mähbetrieb ► Sicherungsschlüssel abziehen. ► Akku herausnehmen. ► Schaltbügel für Mähbetrieb vollständig in Rich‐ tung des Lenkers ziehen und wieder loslas‐ sen. 10 Rasenmäher prüfen deutsch 0478-131-9938-H 11► Falls der Schaltbügel für Mähbetrieb schwer‐ gängig ist oder nicht in die Ausgangsposition zurückfedert: Rasenmäher nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Schaltbügel für Mähbetrieb ist defekt. Schaltbügel für Fahrantrieb ► Sicherungsschlüssel abziehen. ► Akku herausnehmen. ► Schaltbügel für Fahrantrieb vollständig in Richtung des Lenkers ziehen und wieder los‐ lassen. ► Falls der Schaltbügel für Fahrantrieb schwer‐ gängig ist oder nicht in die Ausgangsposition zurückfedert: Rasenmäher nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Schaltbügel für Fahrantrieb ist defekt. Messer einschalten ► Sicherungsschlüssel einstecken. ► Akku einsetzen. ► Rasenmäher aktivieren. ► Einschaltknopf mit der linken Hand drücken und gedrückt halten. ► Schaltbügel für Mähbetrieb mit der rechten Hand vollständig in Richtung des Lenkers zie‐ hen und so halten, dass der Daumen den Len‐ ker umschließt. Das Messer dreht sich. ► Falls das Messer sich nicht dreht: Sicherungs‐ schlüssel abziehen, Akku herausnehmen und einen STIHL Fachhändler aufsuchen. In dem Rasenmäher besteht eine Störung. ► Einschaltknopf und Schaltbügel für Mähbetrieb loslassen. Das Messer dreht sich nach kurzer Zeit nicht mehr. ► Falls sich das Messer weiter dreht: Siche‐ rungsschlüssel abziehen, Akku herausnehmen und einen STIHL Fachhändler aufsuchen. Der Rasenmäher ist defekt. Fahrantrieb einschalten ► Sicherungsschlüssel einstecken. ► Akku einsetzen. ► Rasenmäher aktivieren. ► Schaltbügel für Fahrantrieb mit der linken Hand vollständig in Richtung des Lenkers zie‐ hen und so halten, dass der Daumen den Len‐ ker umschließt. Der Rasenmäher setzt sich in Bewegung. ► Schaltbügel für Fahrantrieb loslassen. Der Rasenmäher bleibt stehen. ► Falls der Rasenmäher weiter fährt: Siche‐ rungsschlüssel abziehen, Akku herausnehmen und einen STIHL Fachhändler aufsuchen. Der Rasenmäher ist defekt.

► Rasenmäher ausschalten, Sicherungsschlüs‐ sel abziehen und Akku herausnehmen.

Rasenmäher aufstellen, 15.1. ► Folgendes messen:

Schärfwinkel d ► Falls die Mindeststärke oder die Mindestbreite unterschritten ist: Messer ersetzen, 19.2. ► Falls der Schärfwinkel nicht eingehalten ist: Messer schärfen, 19.2. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

10.3 Messerposition prüfen

► Rasenmäher ausschalten, Sicherungsschlüs‐ sel abziehen und Akku herausnehmen.

Rasenmäher aufstellen, 15.1. ► Ein Messer so drehen, dass es sich parallel zum Boden befindet. Das zweite Messer dreht sich mit. ► Messer auf korrekte Position zueinander über‐ prüfen

In der Grundposition befindet sich ein Mes‐ ser (1) parallel zum Boden.

Das zweite Messer (2) steht im 90° Winkel zum anderen Messer. ► Falls die Messer sich nicht in der korrekten Position zueinander befinden: Rasenmäher nicht mehr verwenden und STIHL Fachhänd‐ ler aufsuchen. deutsch 10 Rasenmäher prüfen 12 0478-131-9938-H11 Mit dem Rasenmäher arbeiten

11.1 Rasenmäher halten und führen

► Lenker mit beiden Händen so festhalten, dass die Daumen den Lenker umschließen.

11.2 Schnitthöhe einstellen

Es können 8 Schnitthöhen eingestellt werden:

100 mm = Position 8 Die Positionen sind auf dem Rasenmäher ange‐ geben. Die Schnitthöhe wird bei allen Rädern einzeln eingestellt. Die Einstellung der Räder muss iden‐ tisch sein. Schnitthöhe hinten einstellen ► Rasenmäher ausschalten. Das Messer darf sich nicht drehen. ► Rasenmäher auf eine ebene Fläche stellen. ► Hebel (1) aus der Aussparung ziehen und in die gewünschte Position stellen. Schnitthöhe vorne einstellen ► Radgabel (1) mit der Hand festhalten. Der Rasenmäher kann nicht durch sein Eigen‐ gewicht in die niedrigste Position fallen. ► Entriegelungshebel (2) in Pfeilrichtung drü‐ cken und festhalten. ► Achse (3) in die gewünschte Position stellen. ► Entriegelungshebel (2) loslassen. Die Achse (3) rastet ein.

11.3 Vorderräder fixieren

Die Vorderräder können zum Mähen am Hang fixiert werden. ► Knopf (1) drücken. ► Vorderrad (2) in eine gerade Position stellen und einrasten lassen. ► Zweites Vorderrad auch fixieren. Fixierung aufheben ► Entriegelungshebel (1) in Pfeilrichtung drü‐ cken. 11 Mit dem Rasenmäher arbeiten deutsch 0478-131-9938-H 1311.4 ECO-Modus einschalten und ausschalten Der ECO-Modus ist nach dem Aktivieren des Rasenmähers eingeschaltet. Wenn der ECO-Modus eingeschaltet ist, erkennt der Rasenmäher die aktuellen Arbeitsbedingun‐ gen und stellt die Drehzahl des Messers automa‐ tisch ein. Die Akku-Laufzeit kann dadurch verlängert wer‐ den. ECO-Modus einschalten ► Knopf (1) drücken. Die LED (2) leuchtet. ECO-Modus ausschalten ► Knopf (1) drücken. Die LED (2) leuchtet nicht mehr.

► Falls mit eingeschaltetem Fahrantrieb gearbei‐ tet wird: Rasenmäher kontrolliert vorwärts fah‐ ren. ► Falls mit ausgeschaltetem Fahrantrieb gear‐ beitet wird: Rasenmäher langsam und kontrol‐ liert vorwärts schieben.

11.6 Grasfangkorb entleeren

Der vom Messer erzeugte Luftstrom hebt die Füllstandsanzeige (1) an. Ist der Grasfangkorb gefüllt, stoppt der Luftstrom. Ist der Luftstrom zu gering, fällt die Füllstandsanzeige (2) in den Ruhezustand zurück. Dies ist ein Hinweis den Grasfangkorb zu entleeren. Die uneingeschränkte Funktion der Füllstandsan‐ zeige ist nur bei optimalem Luftstrom gegeben. Äußere Einflüsse wie nasses, dichtes oder hohes Gras, niedrige Schnittstufen, Verschmut‐ zung oder Ähnliches können den Luftstrom und die Funktion der Füllstandsanzeige beeinträchti‐ gen. ► Falls sich die Füllstandsanzeige in den Ruhe‐ zustand zurückfällt: Grasfangkorb entleeren. ► Grasfangkorb am Griff (1) nach oben abneh‐ men. ► Mit der zweiten Hand am hinteren Halte‐ griff (2) festhalten. ► Grasfangkorb entleeren. 12 Nach dem Arbeiten

12.1 Nach dem Arbeiten

► Rasenmäher ausschalten, Sicherungsschlüs‐ sel abziehen und Akku herausnehmen. ► Falls der Rasenmäher nass ist: Rasenmäher trocknen lassen. ► Rasenmäher reinigen. 13 Transportieren

13.1 Rasenmäher transportieren

► Rasenmäher ausschalten. Die Messer dürfen sich nicht drehen. deutsch 12 Nach dem Arbeiten 14 0478-131-9938-HFahrantrieb nutzen ► Fahrantrieb einschalten. ► Rasenmäher kontrolliert vorwärts fahren. Rasenmäher schieben ► Sicherungsschlüssel abziehen und Akku herausnehmen. ► Rasenmäher langsam und kontrolliert vorwärts schieben. Rasenmäher tragen ► Arbeitshandschuhe aus widerstandsfähigem Material tragen. ► Sicherungsschlüssel abziehen und Akku herausnehmen. ► Rasenmäher von einer Person mit beiden Händen an den Radgabeln vorne festhalten und von einer anderen Person mit beiden Händen am Lenker festhalten. ► Rasenmäher zu zweit anheben und tragen. Rasenmäher in einem Fahrzeug transportieren ► Sicherungsschlüssel abziehen und Akku herausnehmen. ► Rasenmäher stehend so sichern, dass der Rasenmäher nicht umkippt und sich nicht bewegen kann. 14 Aufbewahren

14.1 Rasenmäher aufbewahren

► Rasenmäher ausschalten, Sicherungsschlüs‐ sel abziehen und Akku herausnehmen. ► Rasenmäher so aufbewahren, dass folgende Bedingungen erfüllt sind:

Der Rasenmäher ist außerhalb der Reich‐ weite von Kindern.

Der Rasenmäher ist sauber und trocken.

Der Rasenmäher kann nicht umkippen.

Der Rasenmäher kann nicht davonrollen. 15 Reinigen

15.1 Rasenmäher aufstellen

► Rasenmäher ausschalten, Sicherungsschlüs‐ sel abziehen und Akku herausnehmen. ► Rasenmäher auf eine ebene Fläche stellen. ► Grasfangkorb aushängen.

Schnitthöhe in höchste Stellung bringen.

Lenkeroberteil in tiefste Stellung bringen,

Das Lenkeroberteil ist entriegelt ► Mit der linken Hand den Hebel nach unten drücken und halten. ► Mit der rechten Hand den Rasenmäher an der Radgabel festhalten und nach hinten aufstel‐ len.

15.2 Rasenmäher reinigen

► Rasenmäher ausschalten, Sicherungsschlüs‐ sel abziehen und Akku herausnehmen. ► Rasenmäher mit einem feuchten Tuch reini‐ gen. ► Auswurfkanal mit einer weichen Bürste oder einem feuchten Tuch reinigen. ► Elektrische Kontakte am Rasenmäher mit einem Pinsel oder einer weichen Bürste reini‐ gen. ► Lüftungsschlitze mit einem Pinsel reinigen. ► Rasenmäher aufstellen. ► Bereich um die Messer und die Messer mit einem Holzstab, einer weichen Bürste oder einem feuchten Tuch reinigen. HINWEIS ■ Die Reinigung mit einem Hochdruckreiniger oder Strahlwasser kann das Gerät beschädi‐ gen.

Gerät nicht mit einem Hochdruckreiniger oder Strahlwasser reinigen. 16 Warten

16.1 Messer abbauen und anbauen

16.1.1 Messer abbauen

► Rasenmäher ausschalten, Sicherungsschlüs‐ sel abziehen und Akku herausnehmen. ► Rasenmäher aufstellen. 14 Aufbewahren deutsch 0478-131-9938-H 15► Messer (1) mit einem Holzstück (2) blockieren. ► Schraube (3) in Pfeilrichtung herausdrehen und mit Scheibe abnehmen. ► Messer (4) abnehmen. ► Schraube (5) in Pfeilrichtung herausdrehen und mit Scheibe abnehmen. ► Messer (1) abnehmen. ► Schrauben (3 und 5) und Scheiben entsorgen. Für den Anbau der Messer (1 und 4) neue Schrauben und Scheiben verwenden.

16.1.2 Messer anbauen

► Rasenmäher ausschalten, Sicherungsschlüs‐ sel abziehen und Akku herausnehmen. ► Rasenmäher aufstellen. ► Die neue Scheibe (2) auf die neue Schraube (1) legen. ► Schraubensicherung Loctite 243 auf das Gewinde der Schraube (1) auftragen. ► Messer (3) so ansetzen, dass die Erhebungen auf der Anlagefläche (4) in die Aussparungen am Messer (3) greifen. ► Schraube (1) zusammen mit Scheibe (2) ein‐ drehen ► Messer (3) mit einem Holzstück (5) blockieren. ► Schraube (1) mit 30 Nm +/- 3 Nm anziehen. ► Zweites Messer montieren.

16.2 Messer schärfen und auswuch‐

ten Es erfordert viel Übung die Messer richtig zu schärfen und auszuwuchten. STIHL empfiehlt, die Messer von einem STIHL Fachhändler schärfen und auswuchten zu las‐ sen. WARNUNG ■ Die Schneidkanten der Messer sind scharf. Der Benutzer kann sich schneiden. ► Arbeitshandschuhe aus widerstandsfähi‐ gem Material tragen. ► Rasenmäher ausschalten, Sicherungsschlüs‐ sel abziehen und Akku herausnehmen. ► Rasenmäher aufstellen. ► Messer abbauen. ► Messer schärfen. Dabei den Schärfwinkel beachten und die Messer kühlen, 19.2. Die Messer dürfen während des Schärfens nicht blau anlaufen. ► Messer anbauen. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

16.3 Riemenspannung des Messe‐

rantriebes prüfen Einmal jährlich die Riemenspannung des Messe‐ rantriebs durch einen STIHL Fachhändler über‐ prüfen lassen. 17 Reparieren

17.1 Rasenmäher reparieren

Der Benutzer kann den Rasenmäher und die Messer nicht selbst reparieren. ► Falls der Rasenmäher oder die Messer beschädigt sind: Rasenmäher oder Messer nicht verwenden und einen STIHL Fachhänd‐ ler aufsuchen. ► Falls Hinweisschilder unleserlich oder beschä‐ digt sind: Hinweisschilder von einem STIHL Fachhändler ersetzen lassen. deutsch 17 Reparieren 16 0478-131-9938-H18 Störungen beheben

18.1 Störungen des Rasenmähers oder des Akkus beheben

Störung LEDs an der Bedieneinheit LEDs am Akku Ursache Abhilfe Der Rasen‐ mäher läuft beim Ein‐ schalten nicht an. 1 LED an der Ladezustandsan‐ zeige blinkt grün. 1 LED blinkt grün. Der Ladezustand des Akkus ist zu gering. ► Akku laden. 1 LED an der Ladezustandsan‐ zeige leuchtet rot. 1 LED leuch‐ tet rot. Der Akku ist zu warm oder zu kalt. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen. ► Akku abkühlen oder erwärmen lassen. Warndreieck blinkt rot. 3 LEDs blin‐ ken rot. In dem Rasenmä‐ her besteht eine Störung. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen. ► Elektrische Kontakte am Rasenmäher reinigen. ► Akku einsetzen. ► Rasenmäher einschalten. ► Falls die Störung weiterhin besteht: Rasenmäher nicht verwenden und einen STIHL Fachhändler aufsuchen. Warndreieck leuchtet rot. 3 LEDs leuchten rot. Der Rasenmäher ist zu warm. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen. ► Rasenmäher abkühlen lassen. 3 LEDs an der Ladezustandsan‐ zeige leuchten rot. 4 LEDs blin‐ ken rot. Im Akku besteht eine Störung. ► Akku herausnehmen und erneut einsetzen. ► Rasenmäher einschalten. ► Falls die Störung weiterhin besteht:: Akku nicht verwen‐ den und einen STIHL Fach‐ händler aufsuchen. Die elektrische Verbindung zwi‐ schen dem Rasenmäher und dem Akku ist unterbrochen. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen. ► Elektrische Kontakte am Rasenmäher reinigen. ► Sicherungsschlüssel einste‐ cken. ► Akku einsetzen. Alle LEDs an der Bedieneinheit blinken. Die Kommunika‐ tion zur Bedien‐ einheit ist unter‐ brochen. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen. ► Rasenmäher nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Rasenmäher oder der Akku sind feucht. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen. ► Rasenmäher reinigen. ► Rasenmäher oder Akku trock‐ nen lassen. Der Widerstand an den Messern ist zu groß. ► Größere Schnitthöhe einstel‐ len. ► Rasenmäher in niedrigerem Gras einschalten. Der Fahran‐ trieb funktio‐ niert nicht. Im Fahrantrieb besteht eine Stö‐ rung. ► Akku herausnehmen und erneut einsetzen. ► Fahrantrieb einschalten. 18 Störungen beheben deutsch 0478-131-9938-H 17Störung LEDs an der Bedieneinheit LEDs am Akku Ursache Abhilfe ► Falls weiterhin der Fahrantrieb nicht funktioniert: einen STIHL Fachhändler aufsuchen. Der Rasen‐ mäher schal‐ tet im Betrieb ab. Warndreieck leuchtet rot. 3 LEDs leuchten rot. Der Rasenmäher ist zu warm. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen. ► Rasenmäher abkühlen lassen. ► Rasenmäher reinigen. ► Rasenmäher nicht zu oft in kurzer Zeit einschalten. ► Falls mit eingeschaltetem Fahrantrieb gearbeitet wird: Niedrigere Geschwindigkeit einstellen. ► Falls mit ausgeschaltetem Fahrantrieb gearbeitet wird: Langsamer vorwärts gehen. ► Größere Schnitthöhe einstel‐ len. ► Niedrigeres Gras mähen. Die Messer sind blockiert. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen. ► Rasenmäher reinigen. Es besteht eine elektrische Stö‐ rung. ► Akku herausnehmen und erneut einsetzen. ► Rasenmäher einschalten. Warndreieck leuchtet rot. Der Fahrantrieb und die Messer schalten sich bei Überlast beim Arbeiten an stei‐ len Hängen ab. ► An steilen Hängen nicht mähen. ► Schaltbügel für Fahrantrieb loslassen. ► Rasenmäher auf eine ebene Fläche stellen. ► Messer einschalten. ► Fahrantrieb einschalten. Die Betriebs‐ zeit des Rasenmähers ist zu kurz. Der Akku ist nicht vollständig gela‐ den. ► Akku vollständig laden. Die Lebensdauer des Akkus ist überschritten. ► Akku ersetzen. 19 Technische Daten

19.1 Rasenmäher STIHL

STIHL AP zusammen mit Doppelakku‐ schacht ADA 700

Gewicht ohne Akku: 44 kg

Maximaler Inhalt des Grasfangkorbs: 80 l

Schnittbreite: 63 cm

Drehzahl: 3300 1/min

Drehzahl im ECO-Modus: 2800 1/min Die Laufzeit ist unter www.stihl.com/battery-life angegeben.

Mindestbreite b: 30 mm

Mindestbreite c: 26 mm

Schärfwinkel d: 30° deutsch 19 Technische Daten 18 0478-131-9938-H19.3 Schallwerte und Vibrations‐ werte Der K-Wert für den Schalldruckpegel beträgt 3 dB(A). Der K-Wert für den Schallleistungspegel beträgt 1,2 dB(A). Der K-Wert für den Vibrations‐ wert beträgt 0,7 m/s².

gemessen nach EN 60335-2-77: 84 dB(A)

Garantierter Schallleistungspegel L WAd gemessen nach 2000/14/EG / S.I. 2001/1701: 93 dB(A)

gemessen nach EN 20643, EN 60335-2-77, Lenker: 1,4 m/s² Die angegebenen Vibrationswerte wurden nach einem genormten Prüfverfahren gemessen und können zum Vergleich von Elektrogeräten heran‐ gezogen werden. Die tatsächlich auftretenden Vibrationswerte können von den angegebenen Werten abweichen, abhängig von der Art der Anwendung. Die angegebenen Vibrationswerte können zu einer ersten Einschätzung der Vibrati‐ onsbelastung verwendet werden. Die tatsächli‐ che Vibrationsbelastung muss eingeschätzt wer‐ den. Dabei können auch die Zeiten berücksich‐ tigt werden, in denen das Elektrogerät abge‐ schaltet ist, und solche, in denen es zwar einge‐ schaltet ist, aber ohne Belastung läuft. Informationen zur Erfüllung der Arbeitgeberricht‐ linie Vibration 2002/44/EG und S.I. 2005/1093 sind unter www.stihl.com/vib angegeben.

REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien. Informationen zur Erfüllung der REACH Verord‐ nung sind unter www.stihl.com/reach angege‐ ben. 20 Ersatzteile und Zubehör

20.1 Ersatzteile und Zubehör

Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör. STIHL empfiehlt, original STIHL Ersatzteile und original STIHL Zubehör zu verwenden. Ersatzteile und Zubehör anderer Hersteller kön‐ nen durch STIHL hinsichtlich Zuverlässigkeit, Sicherheit und Eignung trotz laufender Marktbeo‐ bachtung nicht beurteilt werden und STIHL kann für deren Einsatz auch nicht einstehen. Original STIHL Ersatzteile und original STIHL Zubehör sind bei einem STIHL Fachhändler erhältlich.

20.2 Wichtige Ersatzteile

Messerschraube rechts: 9008 348 1801

Scheibe: 9307 021 0180 21 Entsorgen

21.1 Rasenmäher entsorgen

Informationen zur Entsorgung sind bei der örtli‐ chen Verwaltung oder bei einem STIHL Fach‐ händler erhältlich. Eine unsachgemäße Entsorgung kann die Gesundheit schädigen und die Umwelt belasten. ► STIHL Produkte einschließlich Verpackung gemäß den örtlichen Vorschriften einer geeig‐ neten Sammelstelle für Wiederverwertung zuführen. ► Nicht mit dem Hausmüll entsorgen. 22 EU-Konformitätserklärung

22.1 Rasenmäher STIHL

RMA 765.0 V STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Österreich erklärt in alleiniger Verantwortung, dass

Bauart: Akku-Rasenmäher

Schnittbreite: 63 cm

Serienidentifizierung: 6392 den einschlägigen Bestimmungen der Richtlinien 2000/14/EG, 2006/42/EG, 2014/30/EU und 2011/65/EU entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN 60335-1, EN 60335‑2-77, EN 55014-1 und EN 55014-2. Beteiligte benannte Stelle: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, DE 20 Ersatzteile und Zubehör deutsch 0478-131-9938-H 19Zur Ermittlung des gemessenen und des garan‐ tierten Schallleistungspegels wurde nach Richtli‐ nie 2000/14/EG, Anhang VIII verfahren.

Gemessener Schallleistungspegel: 92,2 dB(A)

Garantierter Schallleistungspegel: 93 dB(A) Die Technischen Unterlagen sind bei der STIHL Tirol GmbH aufbewahrt. Das Baujahr und die Maschinennummer sind auf dem Rasenmäher angegeben. Langkampfen, 01.06.2019 STIHL Tirol GmbH

Matthias Fleischer, Bereichsleiter Forschung und Entwicklung

Sven Zimmermann, Hauptabteilungsleiter Quali‐ tät 23 Anschriften

23.1 STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen

23.2 STIHL Vertriebsgesellschaften

DEUTSCHLAND STIHL Vertriebszentrale AG & Co. KG Robert-Bosch-Straße 13 64807 Dieburg Telefon: [phone] ÖSTERREICH STIHL Ges.m.b.H. Fachmarktstraße 7 2334 Vösendorf Telefon: [phone] SCHWEIZ STIHL Vertriebs AG Isenrietstraße 4 8617 Mönchaltorf Telefon: [phone] TSCHECHISCHE REPUBLIK Andreas STIHL, spol. s r.o. Chrlická 753 664 42 Modřice

Dieses Kapitel gibt die in der Norm EN 60335-2-77, Anhang EE, für elektrisch betrie‐ bene Rasenmäher vorformulierten, allgemeinen Sicherheitshinweise wieder. WARNUNG ■ Lesen Sie alle Sicherheitshinweise, Anweisun‐ gen, Bebilderungen und technischen Daten, mit denen dieser Rasenmäher versehen ist. Versäumnisse bei der Einhaltung der nachfol‐ genden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheits‐ hinweise und Anweisungen für die Zukunft auf.

Lesen Sie die Gebrauchsanweisung sorgfäl‐ tig. Machen Sie sich mit den Stellteilen und dem richtigen Gebrauch der Maschine ver‐ traut; deutsch 23 Anschriften 20 0478-131-9938-Hb) erlauben Sie niemals Kindern oder anderen Personen, die die Gebrauchsanweisung nicht kennen, den Rasenmäher zu benutzen. Örtliche Bestimmungen können das Mindest‐ alter des Benutzers festlegen;

mähen Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind;

denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwort‐ lich ist.

24.3 Vorbereitende Maßnahmen

Beim Betrieb der Maschine sind immer fes‐ tes Schuhwerk und lange Hosen zu tragen. Betreiben Sie die Maschine nicht barfüßig oder in leichten Sandalen. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln.

Überprüfen Sie das Gelände, auf dem die Maschine eingesetzt wird, und entfernen Sie alle Gegenstände, die von der Maschine erfasst und weggeschleudert werden kön‐ nen.

Vor dem Gebrauch ist immer durch Sichtkon‐ trolle zu prüfen, ob die Schneidmesser, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Schneid‐ messer und Befestigungsbolzen dürfen zur Vermeidung einer Unwucht nur satzweise ausgetauscht werden. Abgenutzte oder beschädigte Hinweisschilder müssen ersetzt werden.

Mähen Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.

Wenn möglich, ist der Einsatz des Gerätes bei nassem Gras zu vermeiden.

Achten Sie immer auf einen guten Stand an Hängen.

Führen Sie die Maschine nur im Schritt‐ tempo.

Mähen Sie quer zum Hang, niemals auf- oder abwärts.

Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.

Mähen Sie nicht an übermäßig steilen Hän‐ gen.

Seien Sie besonders vorsichtig, wenn Sie den Rasenmäher umkehren oder ihn zu sich heranziehen.

Halten Sie das (die) Schneidmesser an, wenn der Rasenmäher zum Transport über andere Flächen als Gras angekippt werden muss und wenn der Rasenmäher von und zu der zu mähenden Fläche bewegt wird.

Benutzen Sie niemals den Rasenmäher mit beschädigten Schutzeinrichtungen oder Schutzgittern oder ohne angebaute Schutz‐ einrichtungen, z.B. Prallbleche und/oder Grasfangeinrichtungen.

Starten oder betätigen Sie den Anlassschal‐ ter mit Vorsicht, entsprechend den Herstel‐ leranweisungen. Achten Sie auf ausreichen‐ den Abstand der Füße zu dem (den) Schneidmesser(n).

Beim Starten oder Anlassen des Motors darf der Rasenmäher nicht gekippt werden, es sei denn, der Rasenmäher muss bei dem Vorgang angehoben werden. In diesem Fall kippen Sie ihn nur so weit, wie es unbedingt erforderlich ist, und heben Sie nur die vom Benutzer abgewandte Seite hoch.

Starten Sie den Motor nicht, wenn Sie vor dem Auswurfkanal stehen.

Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Halten Sie sich immer entfernt von der Auswurföffnung.

Heben Sie oder tragen Sie niemals einen Rasenmäher mit laufendem Motor.

Stellen Sie den Motor ab und ziehen Sie den Startschlüssel ab. Vergewissern Sie sich, dass alle bewegenden Teile zum vollständi‐ gen Stillstand gekommen sind:

wann immer Sie den Rasenmäher verlas‐ sen;

bevor Sie Blockierungen lösen oder Ver‐ stopfungen im Auswurfkanal beseitigen;

bevor Sie den Rasenmäher überprüfen, reinigen oder Arbeiten an ihm durchfüh‐ ren;

wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Beschädigungen am Rasenmäher und führen Sie die erforderli‐ chen Reparaturen durch, bevor Sie erneut starten und mit dem Rasenmäher arbei‐ ten. Falls der Rasenmäher anfängt, ungewöhn‐ lich stark zu vibrieren, ist eine sofortige Über‐ prüfung erforderlich. 24 Sicherheitstechnische Hinweise für Rasenmäher deutsch 0478-131-9938-H 21– suchen Sie nach Beschädigungen;

führen Sie die erforderlichen Reparaturen beschädigter Teile durch;

sorgen Sie dafür, dass alle Muttern, Bol‐ zen und Schrauben fest angezogen sind.

24.5 Wartung und Lagerung

Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.

Prüfen Sie regelmäßig die Grasfangeinrich‐ tung auf Verschleiß oder Verlust der Funkti‐ onsfähigkeit.

Ersetzen Sie aus Sicherheitsgründen abge‐ nutzte oder beschädigte Teile.

Achten Sie darauf, dass bei Maschinen mit mehreren Schneidmessern die Bewegung eines Schneidmessers zu Drehungen der übrigen Schneidmesser führen kann.

Achten Sie beim Einstellen der Maschine darauf, dass keine Finger zwischen bewe‐ genden Schneidmessern und feststehenden Teilen der Maschine eingeklemmt werden.

Lassen Sie den Motor abkühlen, bevor Sie die Maschine abstellen.

Achten Sie beim Warten der Schneidmesser darauf, dass selbst dann, wenn die Span‐ nungsquelle abgeschaltet ist, die Schneid‐ messer bewegt werden können.

Ersetzen Sie aus Sicherheitsgründen abge‐ nutzte oder beschädigte Teile. Verwenden Sie ausschließlich Original-Ersatzteile und - Zubehör. Contents

ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen

23.2 Sociétés de distribution STIHL

ALLEMAGNE STIHL Vertriebszentrale AG & Co. KG Robert-Bosch-Straße 13 64807 Dieburg Téléphone : [phone] AUTRICHE STIHL Ges.m.b.H. Fachmarktstraße 7 2334 Vösendorf Téléphone : [phone] SUISSE STIHL Vertriebs AG Isenrietstraße 4 8617 Mönchaltorf Téléphone : [phone]

ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen

23.2 STIHL – Prodajna društva

NJEMAČKA STIHL Vertriebszentrale AG & Co. KG Robert-Bosch-Straße 13 64807 Dieburg Telefon: [phone] AUSTRIJA STIHL Ges.m.b.H. Fachmarktstraße 7 2334 Vösendorf Telefon: [phone] ŠVICARSKA STIHL Vertriebs AG Isenrietstraße 4 8617 Mönchaltorf Telefon: [phone]

rale ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen

2.1 Aktuelle dokumenter

iht. EN 60335-2-77: 84 dB(A)

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen (Лангкампфен)

24.1 STIHL Hauptverwaltung

RMA 765.0 V Η STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen

RMA 765.0 V Η STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen
