GEBRUIKSAANWIJZING RMA 765 V STIHL

• Voorwoord p. 220
• 2 Informatie met betrekking tot deze handlei‐ ding p. 220
• 3 Overzicht p. 221
• 4 Veiligheidsinstructies p. 222
• 5 Grasmaaier bedrijfsklaar maken p. 226
• 6 Grasmaaier in elkaar zetten p. 227
• 7 Grasmaaier voor de gebruiker instellen p. 227
• 8 Accu aanbrengen en wegnemen 9 Veiligheidssleutel insteken en uittrekken 228 10 Grasmaaier inschakelen en uitschakelen p. 228

• 11 Grasmaaier controleren p. 229
• 12 Met de grasmaaier werken p. 230
• 13 Na de werkzaamheden p. 232
• 14 Vervoeren p. 232
• 15 Opslaan p. 233
• 16 Reinigen p. 233
• 17 Onderhoud p. 233
• 18 Repareren p. 234
• 19 Storingen opheffen p. 235
• 20 Technische gegevens p. 236
• 21 Onderdelen en toebehoren p. 237
• 22 Milieuverantwoord afvoeren p. 237
• 23 EU-conformiteitsverklaring p. 237
• 24 UKCA-conformiteitsverklaring p. 238
• 25 Veiligheidsinstructies voor grasmaaiers 1 Voorwoord Geachte cliënt(e), Wij zijn blij dat u hebt gekozen voor STIHL. Wij ontwikkelen en produceren onze producten in topkwaliteit in overeenstemming met de behoef‐ ten van onze klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting. STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding. STIHL kiest uitdrukkelijk voor een duurzame en verantwoordelijke omgang met de natuur. Deze gebruiksaanwijzing is voor u bedoeld als onder‐ steuning om uw STIHL-product gedurende een lange levensduur veilig en milieuvriendelijk te gebruiken. Wij danken u voor uw vertrouwen in ons en wen‐ sen u veel plezier met uw STIHL product. Dr. Nikolas Stihl Nederlands 0478-131-9938-H 219 © ANDREAS STIHL AG & Co. KG 2023 0478-131-9938-H. VA0.G23. Gedrukt op chloorvrij gebleekt papier. Papier is recyclebaar. Vertaling van de originele handleiding p. 238

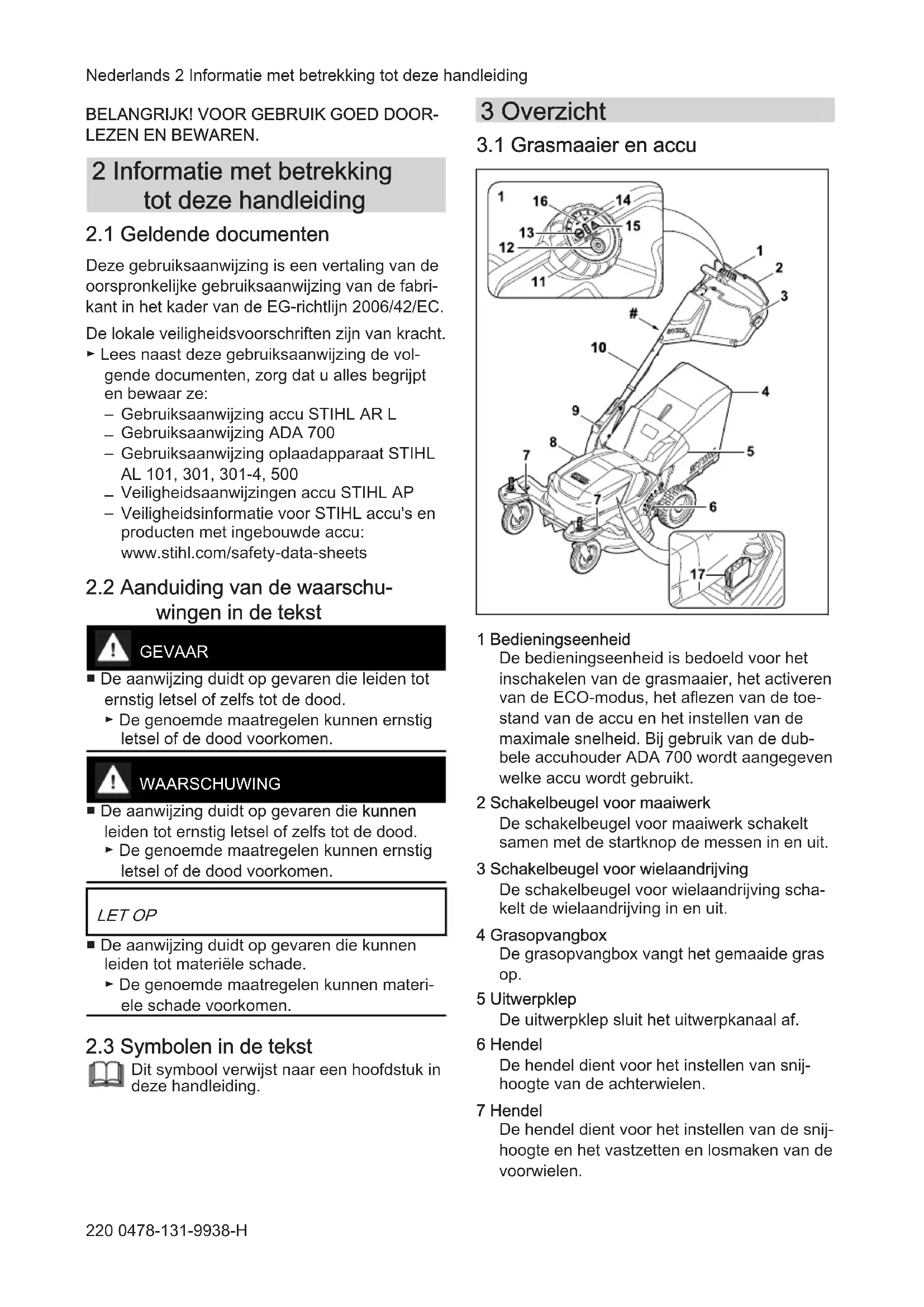

0000008816_015_NLBELANGRIJK! VOOR GEBRUIK GOED DOOR‐

LEZEN EN BEWAREN. 2 Informatie met betrekking tot deze handleiding

2.1 Geldende documenten

Deze gebruiksaanwijzing is een vertaling van de oorspronkelijke gebruiksaanwijzing van de fabri‐ kant in het kader van de EG-richtlijn 2006/42/EC. De lokale veiligheidsvoorschriften zijn van kracht. ► Lees naast deze gebruiksaanwijzing de vol‐ gende documenten, zorg dat u alles begrijpt en bewaar ze:

Gebruiksaanwijzing accu STIHL AR L

Gebruiksaanwijzing ADA 700

Gebruiksaanwijzing oplaadapparaat STIHL AL 101, 301, 301-4, 500

Veiligheidsaanwijzingen accu STIHL AP

Veiligheidsinformatie voor STIHL accu's en producten met ingebouwde accu: www.stihl.com/safety-data-sheets

2.2 Aanduiding van de waarschu‐

wingen in de tekst GEVAAR ■ De aanwijzing duidt op gevaren die leiden tot ernstig letsel of zelfs tot de dood. ► De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen. WAARSCHUWING ■ De aanwijzing duidt op gevaren die kunnen leiden tot ernstig letsel of zelfs tot de dood. ► De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen. LET OP ■ De aanwijzing duidt op gevaren die kunnen leiden tot materiële schade. ► De genoemde maatregelen kunnen materi‐ ele schade voorkomen.

2.3 Symbolen in de tekst

Dit symbool verwijst naar een hoofdstuk in deze handleiding. 3 Overzicht

3.1 Grasmaaier en accu

1 Bedieningseenheid De bedieningseenheid is bedoeld voor het inschakelen van de grasmaaier, het activeren van de ECO-modus, het aflezen van de toe‐ stand van de accu en het instellen van de maximale snelheid. Bij gebruik van de dub‐ bele accuhouder ADA 700 wordt aangegeven welke accu wordt gebruikt. 2 Schakelbeugel voor maaiwerk De schakelbeugel voor maaiwerk schakelt samen met de startknop de messen in en uit. 3 Schakelbeugel voor wielaandrijving De schakelbeugel voor wielaandrijving scha‐ kelt de wielaandrijving in en uit. 4 Grasopvangbox De grasopvangbox vangt het gemaaide gras op. 5 Uitwerpklep De uitwerpklep sluit het uitwerpkanaal af. 6 Hendel De hendel dient voor het instellen van snij‐ hoogte van de achterwielen. 7 Hendel De hendel dient voor het instellen van de snij‐ hoogte en het vastzetten en losmaken van de voorwielen. Nederlands 2 Informatie met betrekking tot deze handleiding 220 0478-131-9938-H8 Klep De klep dekt de accu en de veiligheidssleutel af. 9 Hendel De hendel dient voor het instellen en omklap‐ pen van de duwstang. 10 Duwstang De duwstang dient voor het vasthouden, begeleiden en transporteren van de gras‐ maaier. 11 Draaiwiel Het draaiwiel dient voor het instellen van de maximumsnelheid. 12 Startknop De startknop activeert de grasmaaier en schakelt samen met de schakelbeugel voor maaiwerk de messen in. 13 ECO-schakelaar De ECO-schakelaar schakelt de ECO-modus in en uit. 14 Laadtoestandsweergave De leds tonen bij het bedienen van de start‐ knop de laadtoestand en eventuele storingen van de accu. 15 Waarschuwingsdriehoek De waarschuwingsdriehoek geeft storingen in de grasmaaier aan. 16 Weergave voor de dubbele accuhouder ADA 700 De leds geven aan welke accu op dat moment wordt gebruikt. 17 Veiligheidssleutel De veiligheidssleutel activeert de grasmaaier. # Typeplaatje met machinenummer

De pictogrammen kunnen op de grasmaaier en de accu staan en betekenen het volgende: Dit pictogram duidt de veiligheidssleu‐ tel aan. ECO ECO Dit pictogram duidt de ECO-schakelaar aan.

Gegarandeerd geluidsniveau volgens richtlijn 2000/14/EC in dB(A) om geluidsemissies van producten verge‐ lijkbaar te maken. Gooi het product niet bij het huisvuil weg. Activeer de grasmaaier en stel de maximumsnelheid in. Schakel het maaimes in. Schakel de wielaandrijving in. De hendel zet in deze positie de voorwie‐ len vast. In deze positie van de hendel kunnen de voorwielen vrij bewegen. In deze positie van de hendel kan de snij‐ hoogte van de voorwielen worden inge‐ steld. De grasopvangbox wordt gevuld. De grasopvangbox is vol. Maak de grasopvangbox leeg. 4 Veiligheidsinstructies

4.1 Waarschuwingspictogrammen

De waarschuwingspictogrammen op de gras‐ maaier betekenen het volgende: Neem de veiligheidsinstructies en bij‐ behorende maatregelen in acht. Lees de gebruiksaanwijzing, zorg dat u alles begrijpt en bewaar hem. Neem de veiligheidsinstructies aan‐ gaande omhoog geslingerde voorwer‐ pen en de bijbehorende maatregelen in acht. Raak het draaiende mes niet aan. Neem de accu uit tijdens onderbrekin‐ gen van de werkzaamheden en tijdens transport, opslag, onderhoud en repa‐ raties. Neem de veiligheidssleutel uit tijdens onderbrekingen van de werkzaamhe‐ den en tijdens transport, opslag, onder‐ houd en reparaties. 4 Veiligheidsinstructies Nederlands 0478-131-9938-H 221Neem de veiligheidsafstand in acht.

4.2 Reglementair gebruik

De grasmaaier STIHL RMA 765.0 V is bedoeld voor het maaien van gras. De grasmaaier wordt door een accu STIHL AR L of een accu STIHL AP samen met de dubbele accuhouder ADA 700 van energie voorzien. WAARSCHUWING ■ Accu's die niet door STIHL voor grasmaaiers zijn goedgekeurd, kunnen brand of explosies veroorzaken. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.

Gebruik de grasmaaier met een accu STIHL AR L of een accu STIHL AP samen met de dubbele accuhouder ADA 700.

Als de grasmaaier of de accu niet volgens de regels wordt gebruikt, kunnen personen ern‐ stig of dodelijk letsel oplopen en kan er materi‐ ele schade ontstaan.

Gebruik de grasmaaier zoals in deze gebruiksaanwijzing wordt beschreven. ► Gebruik de accu zoals in de gebruiksaan‐ wijzing van de accu STIHL AR L of de gebruiksaanwijzing van de dubbele accu‐ houder ADA 700 beschreven staat.

4.3 Vereisten aan de gebruiker

Niet-geïnstrueerde gebruikers kunnen de gevaren van de grasmaaier niet herkennen of inschatten. De gebruiker of andere personen kunnen ernstig of dodelijk letsel oplopen. ► Lees de gebruiksaanwijzing, zorg dat u alles begrijpt en bewaar hem. ► Als de grasmaaier aan een andere persoon wordt doorgegeven: geef de gebruiksaan‐ wijzing mee.

Zorg ervoor dat de gebruiker aan de vol‐ gende vereisten voldoet:

De gebruiker is uitgerust.

De gebruiker is lichamelijk, zintuigelijk en geestelijk in staat om de grasmaaier te bedienen en ermee te werken. Als de gebruiker met lichamelijke, zintuigelijke of geestelijke beperkingen daartoe in staat is, mag de gebruiker er alleen onder toezicht of na instructie door een verantwoordelijke persoon mee werken.

De gebruiker kan de gevaren van de grasmaaier herkennen en inschatten.

De gebruiker is zich ervan bewust dat hij aansprakelijk is voor ongevallen en voor materiële schade.

De gebruiker is meerderjarig of de gebruiker wordt conform nationale regelgeving onder toezicht voor een beroep opgeleid.

De gebruiker heeft instructie gekregen van een STIHL vakhandelaar of een deskundige persoon, voordat hij voor het eerst met de grasmaaier gaat wer‐ ken.

De gebruiker is niet onder invloed van alcohol, medicijnen of drugs. ► Als er onduidelijkheid bestaat: neem con‐ tact op met een STIHL vakhandelaar.

4.4 Kleding en uitrusting

WAARSCHUWING ■ Tijdens het werken kunnen er voorwerpen met grote snelheid omhoog worden geslingerd. De gebruiker kan letsel oplopen.

Draag een lange broek van stevig materi‐ aal. ■ Tijdens het werken kan er stof opstuiven. Ingeademd stof kan de gezondheid schaden en allergische reacties veroorzaken.

Als er stof opstuift: draag een stofmasker. ■ Ongeschikte kleding kan vast blijven zitten in hout, struikgewas en de grasmaaier. Gebrui‐ kers zonder geschikte kleding kunnen ernstig letsel oplopen.

Draag nauwsluitende kleding. ► Doe sjaals en sieraden af. ■ De gebruiker kan tijdens het reinigen, onder‐ houden of transporteren in contact komen met het mes. De gebruiker kan letsel oplopen.

Draag veiligheidshandschoenen. ■ Gebruikers die ongeschikte schoenen dragen, kunnen uitglijden. De gebruiker kan letsel oplopen.

Draag stevige, dichte schoenen met een stroeve zool. ■ Tijdens het slijpen van messen kunnen deel‐ tjes worden weggeslingerd. De gebruiker kan letsel oplopen.

Draag een nauwsluitende veiligheidsbril. Geschikte veiligheidsbrillen zijn getest vol‐ gens de norm EN 166 of volgens nationale voorschriften en zijn met de bijbehorende aanduiding in de handel verkrijgbaar. Nederlands 4 Veiligheidsinstructies 222 0478-131-9938-H► Draag veiligheidshandschoenen.

Niet-betrokken personen, kinderen en dieren kunnen de gevaren van de grasmaaier en omhoog geslingerde voorwerpen niet herken‐ nen en niet inschatten. Niet-betrokken perso‐ nen, kinderen en dieren kunnen ernstig letsel oplopen en er kan materiële schade ontstaan. ► Houd niet-betrokken personen, kin‐ deren en dieren ver uit de buurt van het werkgebied. ► Houd veilig afstand tot voorwerpen. ► Laat de grasmaaier niet zonder toezicht staan. ► Zorg ervoor dat kinderen niet met de gras‐ maaier kunnen spelen. ■ Als er bij regen wordt gewerkt, kan de gebrui‐ ker uitglijden. De gebruiker kan ernstig of dodelijk letsel oplopen.

Als het regent: niet werken. ■ De grasmaaier is niet tegen water beschermd. Als er in de regen of in een vochtige omgeving wordt gewerkt, kan er kortsluiting optreden. De gebruiker kan letsel oplopen en de grasmaaier kan beschadigd raken.

Werk niet in de regen of in een natte omge‐ ving. ► Maai geen nat gras. ■ Elektrische onderdelen van de grasmaaier kunnen vonken veroorzaken. Vonken kunnen in een licht ontvlambare of explosieve omge‐ ving brand of een explosie veroorzaken. Per‐ sonen kunnen ernstig of dodelijk letsel oplo‐ pen en er kan materiële schade ontstaan.

Werk niet in een licht ontvlambare of explo‐ sieve omgeving.

De grasmaaier verkeert in een veilige toestand, als aan de volgende voorwaarden is voldaan:

De grasmaaier is onbeschadigd.

De bedieningsorganen werken en zijn niet gewijzigd.

Als er wordt gemaaid en het gemaaide gras in de grasopvangbox moet worden opgevangen: de grasopvangbox is correct ingehaakt.

Als er wordt gemaaid en het gemaaide gras aan de achterkant moet worden uitgeworpen: de grasopvangbox is losgehaakt en de uit‐ werpklep is gesloten.

Het mes is correct gemonteerd.

Er is een origineel STIHL accessoire voor deze grasmaaier gemonteerd.

De accessoires zijn correct gemonteerd. WAARSCHUWING

In een niet veilige toestand kunnen onderde‐ len niet meer naar behoren functioneren en kunnen veiligheidsvoorzieningen buiten werk‐ ing worden gezet. Personen kunnen ernstig of dodelijk letsel oplopen.

Werk met een onbeschadigde grasmaaier. ► Als de grasmaaier vuil is: reinig de gras‐ maaier. ► Breng geen wijzigingen aan de grasmaaier aan. ► Als de bedieningsorganen niet werken: niet met de grasmaaier werken. ► Als er wordt gemaaid en het gemaaide gras in de grasopvangbox moet worden opge‐ vangen: haak de grasopvangbox vast zoals in deze gebruiksaanwijzing beschreven staat.

Monteer originele STIHL accessoires voor deze grasmaaier. ► Monteer het mes zoals in deze gebruiks‐ aanwijzing beschreven staat. ► Monteer accessoires zoals in deze gebruiksaanwijzing of in de gebruiksaanwij‐ zing van het accessoire beschreven staat.

Steek geen voorwerpen in de openingen van de grasmaaier. ► Verbind contacten van de sleutelhouder niet met metalen voorwerpen en maak geen kortsluiting.

Vervang versleten of beschadigde waar‐ schuwingsstickers. ► Als er onduidelijkheid bestaat: neem con‐ tact op met een STIHL vakhandelaar.

De messen verkeren in een veilige toestand, als aan de volgende voorwaarden is voldaan:

De messen en de aanbouwdelen zijn onbe‐ schadigd.

De messen zijn niet vervormd.

De messen zijn correct gemonteerd.

De messen staan onder een hoek van 90° ten opzichte van elkaar, 11.3.

De messen zijn correct geslepen.

De messen vertonen geen bramen.

De messen zijn correct uitgebalanceerd.

De minimumdikte en de minimumbreedte van de messen zijn niet onderschreden,

De slijphoek is aangehouden,

4 Veiligheidsinstructies Nederlands

0478-131-9938-H 223WAARSCHUWING

■ Als de messen niet in een veilige toestand ver‐ keren, kunnen delen van de messen losraken en weggeslingerd worden. Personen kunnen ernstig letsel oplopen

Werk met onbeschadigde messen en onbe‐ schadigde aanbouwdelen. ► Monteer messen op de juiste manier. ► Slijp messen op de juiste manier. ► Als de minimumdikte of de minimumbreedte is onderschreden: mes vervangen. ► Laat messen door een STIHL vakhandelaar uitbalanceren. ► Als er onduidelijkheid bestaat: neem con‐ tact op met een STIHL vakhandelaar.

WAARSCHUWING ■ De gebruiker kan in bepaalde omstandighe‐ den niet meer geconcentreerd werken. De gebruiker kan struikelen, vallen en ernstig let‐ sel oplopen.

Werk rustig en doordacht. ► Als de lichtomstandigheden en het zicht slecht zijn: niet met de grasmaaier werken. ► Bedien de grasmaaier alléén. ► Pas op voor obstakels. ► Kantel de grasmaaier niet. ► Werk rechtop staand op de grond en zorg voor goed evenwicht. ► Als er vermoeidheidsverschijnselen optre‐ den: las een pauze in. ► Als op een helling wordt gemaaid: maai dwars op de helling. ► Maai niet op steile hellingen. ■ De gebruiker kan zich aan draaiende messen snijden. De gebruiker kan ernstig letsel oplo‐ pen. ► Raak draaiende messen niet aan. ► Als de messen door een voorwerp geblokkeerd zijn: Schakel de gras‐ maaier uit, trek de veiligheidssleutel los en neem de accu eruit. Verwijder pas hierna het voorwerp.

Als tijdens het werken zonder wielaandrijving wordt gewerkt, kan de wielaandrijving onbe‐ doeld worden ingeschakeld en zet de gras‐ maaier zich in beweging. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.

Bedien de schakelbeugel voor wielaandrij‐ ving alleen wanneer de wielaandrijving moet worden ingeschakeld.

Als de grasmaaier anders gaat werken of zich ongewoon gedraagt, verkeert de grasmaaier mogelijk in een niet-veilige toestand. Personen kunnen ernstig letsel oplopen en er kan mate‐ riële schade ontstaan.

Beëindig de werkzaamheden, trek de veilig‐ heidssleutel los, neem de accu eruit en neem contact op met een STIHL dealer.

Tijdens het werken kunnen op de grasmaaier vibraties ontstaan. ► Draag veiligheidshandschoenen. ► Neem pauzes. ► Als er tekenen van een verstoring van de doorbloeding optreden: raadpleeg een arts. ■ Als de messen tijdens het werken op een vreemd voorwerp stuiten, kunnen de messen of delen ervan beschadigd raken en met hoge snelheid omhoog worden geslingerd. Perso‐ nen kunnen letsel oplopen en er kan bescha‐ diging optreden.

Verwijder vreemde voorwerpen uit het werkgebied. ■ Wanneer de schakelbeugel voor maaiwerk wordt losgelaten, draaien de messen nog korte tijd door. Personen kunnen ernstig letsel oplopen.

Wacht totdat de messen niet meer draaien. ■ Als de draaiende messen op een hard voor‐ werp stuiten, kunnen vonken ontstaan. Von‐ ken kunnen in een licht ontvlambare omgeving brand veroorzaken. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.

Werk niet in een licht ontvlambare omge‐ ving. ■ Als het mes tijdens het werken op een vreemd voorwerp stuit, kunnen de messen beschadigd raken of de positie van de messen worden gewijzigd.

Als de messen op een voorwerp stuiten, schakel je de grasmaaier uit en controleer je de grasmaaier en de messen.

Als de grasmaaier op een hellend vlak wordt neergezet, kan deze onbedoeld naar beneden rollen. Personen kunnen letsel oplopen en er kan beschadiging optreden.

Laat de grasmaaier alleen los, als deze op een horizontaal vlak staat en niet vanzelf kan wegrollen.

Als er voorwerpen aan de duwstang worden bevestigd, kan de grasmaaier door het extra gewicht kantelen. Personen kunnen letsel oplopen en er kan beschadiging optreden.

Bevestig geen voorwerpen aan de duw‐ stang. Nederlands 4 Veiligheidsinstructies

224 0478-131-9938-HGEVAAR

■ Als in de buurt van onder spanning staande leidingen wordt gewerkt, kunnen de messen met de onder spanning staande leidingen in contact komen en deze beschadigen. De gebruiker kan ernstig of dodelijk letsel oplo‐ pen.

Werk niet in de buurt van onder spanning staande leidingen. ■ Als bij onweer wordt gewerkt, kan de gebrui‐ ker door de bliksem worden getroffen. De gebruiker kan ernstig of dodelijk letsel oplo‐ pen.

Als het onweert: niet werken. ■ De wielaandrijving wordt uitgeschakeld bij overbelasting bij het werken op steile hellin‐ gen. Dit heeft tot gevolg dat de gebruiker opeens meer duwkracht moet uitoefenen en daardoor de controle over de grasmaaier ver‐ liest. De grasmaaier kan door zijn eigen gewicht naar de gebruiker toe rollen. De gebruiker kan in contact komen met de draai‐ ende messen en ernstig gewond raken. De hellingen hebben betrekking op het gewicht van de grasmaaier met een lege opvangbox. Naarmate het gewicht toeneemt, kan de berijdbare helling afnemen. ► Als een STIHL AP 300, AP 300 S, AP 500 of AR L accu wordt gebruikt: maai niet op hellingen die steiler zijn dan 20°.

Als een STIHL AP 100, of 200 accu wordt gebruikt: maai niet op hellingen die steiler zijn dan 12°.

maai dwars op de helling. Zorg voor een veilige stand om de grasmaaier te allen tijde onder controle te houden.

Bij het transport kan de grasmaaier omvallen of bewegen. Personen kunnen letsel oplopen en er kan beschadiging optreden.

Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ► Zet de grasmaaier met spangordels, riemen of een net zodanig vast, dat deze niet kan omvallen en niet kan bewegen.

Als tijdens het transport met uitgeschakelde wielaandrijving de veiligheidssleutel en de accu zijn ingestoken, kan de wielaandrijving onbedoeld worden ingeschakeld en zet de grasmaaier zich in beweging. Personen kun‐ nen ernstig letsel oplopen en er kan materiële schade ontstaan.

Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ■ De grasmaaier is zwaar. Als de gebruiker de grasmaaier alléén draagt, kan de gebruiker letsel oplopen.

Draag de grasmaaier met twee personen.

WAARSCHUWING ■ Kinderen kunnen de gevaren van de gras‐ maaier niet herkennen en niet inschatten. Kin‐ deren kunnen ernstig letsel oplopen.

Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ► Sla de grasmaaier buiten bereik van kinde‐ ren op. ■ De elektrische contacten op de grasmaaier en de metalen onderdelen kunnen door vocht gaan corroderen. De grasmaaier kan bescha‐ digd raken.

Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ► Sla de grasmaaier schoon en droog op. ■ Als tijdens de opslag de veiligheidssleutel en de accu zijn ingestoken, kan de wielaandrij‐ ving onbedoeld worden ingeschakeld en zet de grasmaaier zich in beweging. Personen kunnen ernstig letsel oplopen en er kan mate‐ riële schade ontstaan.

4.10 Reiniging, onderhoud en repa‐

Als tijdens reinigings-, onderhouds- of repara‐ tiewerkzaamheden de veiligheidssleutel en de accu zijn ingestoken, kunnen de messen onbedoeld worden ingeschakeld. Personen kunnen ernstig letsel oplopen en er kan mate‐ riële schade ontstaan.

Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ■ Als tijdens reinigings-, onderhouds- en repara‐ tiewerkzaamheden de veiligheidssleutel en de accu zijn ingestoken, kan de wielaandrijving onbedoeld worden ingeschakeld en zet de grasmaaier zich in beweging. Personen kun‐ nen ernstig letsel oplopen en er kan materiële schade ontstaan.

Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ■ Als gevolg van agressieve reinigingsmiddelen, reinigen met een waterstraal of met scherpe 4 Veiligheidsinstructies Nederlands 0478-131-9938-H 225voorwerpen kunnen de grasmaaier of de mes‐ sen beschadigd raken. Als de grasmaaier of de messen niet op de juiste manier worden gereinigd, kunnen onderdelen niet meer naar behoren functioneren en kunnen veiligheids‐ voorzieningen buiten werking worden gezet. Personen kunnen ernstig letsel oplopen.

Reinig de grasmaaier en de messen zoals in deze gebruiksaanwijzing beschreven staat.

Als de grasmaaier of de mes niet op de juiste manier worden onderhouden of gerepareerd, kunnen onderdelen niet meer naar behoren functioneren en kunnen veiligheidsvoorzienin‐ gen buiten werking worden gezet. Personen kunnen ernstig of dodelijk letsel oplopen.

Voer niet zelf onderhoud of reparaties aan de grasmaaier uit. ► Als onderhoud of reparaties aan de gras‐ maaier moeten worden uitgevoerd: neem contact op met een STIHL dealer.

Voer onderhoud aan het mes uit zoals in deze gebruiksaanwijzing beschreven staat. ■ Tijdens het reinigen, onderhoud uitvoeren of repareren van de messen kunnen de messen bewegen. Door het bewegen van het ene mes draait het andere mes mee. De gebruiker kan zich aan de scherpen snijranden snijden en letsel oplopen.

Draag veiligheidshandschoenen. ■ Tijdens het slijpen kunnen de messen heet worden. De gebruiker kan zich branden. ► Wacht totdat de messen zijn afgekoeld. ► Draag veiligheidshandschoenen. 5 Grasmaaier bedrijfsklaar maken

5.1 Grasmaaier bedrijfsklaar

maken Voorafgaand aan de werkzaamheden moeten altijd de volgende stappen worden gezet: ► Verwijder het verpakkingsmateriaal en de transportvergrendelingen. ► Controleer of de volgende onderdelen in een veilige toestand verkeren:

Accu zoals in de gebruiksaanwijzing van de accu STIHL AR L of in de gebruiksaanwij‐ zing van de dubbele accuhouder ADA 700 en in de veiligheidsinstructies van de accu STIHL AP beschreven staat. ► Controleer de accu zoals in de gebruiksaan‐ wijzing van de accu STIHL AR L of in de gebruiksaanwijzing van de dubbele accuhou‐ der ADA 700 en in de veiligheidsinstructies van de accu STIHL AP beschreven staat. ► Laad de accu volledig op zoals in de gebruiks‐ aanwijzing van het oplaadapparaat STIHL AL 101, 301, 301-4 of 500 beschreven staat.

Controleer het mes, 11.2.

Klap de duwstang omhoog en stel deze af,

► Als er wordt gemaaid en het gemaaide gras in de grasopvangbox moet worden opgevangen: grasopvangbox vasthaken, 6.1.2. ► Als er wordt gemaaid en het gemaaide gras aan de achterkant moet worden uitgeworpen: haak de grasopvangbox los,

Stel de snijhoogte in,

Controleer de bedieningsorganen, 11.1. ► Als de stappen niet kunnen worden uitge‐ voerd: gebruik de grasmaaier niet en neem contact op met een STIHL vakhandelaar. 6 Grasmaaier in elkaar zet‐ ten

6.1 Grasopvangbox in elkaar zet‐

ten, vasthaken en loshaken

6.1.1 Grasopvangbox in elkaar zetten

► Trek de stof (1) zodanig over het frame (2), dat de bodemplaat onder en de handgreep (3) zich aan de buitenkant van de stof bevinden. ► Druk de kunststofprofielen (4) op het frame. De kunststofprofielen klikken met een klik vast.

6.1.2 Grasopvangbox vasthaken

► Grasmaaier uitschakelen ► Plaats de grasmaaier op een vlakke onder‐ grond. Nederlands 5 Grasmaaier bedrijfsklaar maken 226 0478-131-9938-H► Open de uitwerpklep (1) en houd deze vast. ► Pak de grasopvangbox (2) aan de greep (3) vast en haak de haak (4) aan de as (5) vast. ► Leg de uitwerpklep (1) op de grasopvang‐ box (2).

6.1.3 Grasopvangbox loshaken

► Schakel de grasmaaier uit. ► Plaats de grasmaaier op een vlakke onder‐ grond. ► Open de uitwerpklep en houd deze vast. ► Neem de grasopvangbox aan de greep naar boven weg. ► Sluit de uitwerpklep. 7 Grasmaaier voor de gebruiker instellen

7.1 Duwstang instellen

► Schakel de grasmaaier uit, trek de veiligheids‐ sleutel los en neem de accu eruit. ► Plaats de grasmaaier op een vlakke onder‐ grond. ► Houd de duwstang (1) vast. ► Druk de hendel (2) omlaag en houd deze vast. ► Zet de duwstang (1) in de gewenste positie. ► Laat de hendel (2) los en let erop dat de duw‐ stang weer volledig vastklikt.

7.2 Duwstang inklappen

De duwstang kan worden ingeklapt om ruimtebe‐ sparend te worden vervoerd of opgeslagen. ► Schakel de grasmaaier uit, trek de veiligheids‐ sleutel los en neem de accu eruit. ► Plaats de grasmaaier op een vlakke onder‐ grond. ► Houder de hendel ingedrukt. ► Klap de duwstang naar voren. 8 Accu aanbrengen en weg‐ nemen

► Trek de veiligheidssleutel eruit. ► Plaats de grasmaaier op een vlakke onder‐ grond. ► Open de klep (1). ► Plaats de accu (2) in de houder (3). ► Duw de accu (2) naar beneden. De accu (2) klikt met een klik vast en is ver‐ grendeld. ► Sluit de klep (1).

► Plaats de grasmaaier op een vlakke onder‐ grond. ► Open de klep (1). ► Druk op de blokkeerhendel (3) en houd deze ingedrukt. De accu (2) is ontgrendeld en kan worden uit‐ genomen. ► Sluit de klep (1). 7 Grasmaaier voor de gebruiker instellen Nederlands 0478-131-9938-H 2279 Veiligheidssleutel insteken en uittrekken

9.1 Veiligheidssleutel insteken

► Open de klep. ► Trek de veiligheidssleutel eruit. ► Sluit de klep. ► Bewaar de veiligheidssleutel buiten bereik van kinderen. 10 Grasmaaier inschakelen en uitschakelen

10.1 Grasmaaier activeren

► Plaats de grasmaaier op een vlakke onder‐ grond. ► Druk op de startknop (1). De grasmaaier is geactiveerd. De leds (2) geven de laadtoestand van de accu aan. Na vijf minuten zonder verdere activiteit scha‐ kelt de grasmaaier over naar de slaapmodus.

10.2 Mes inschakelen en uitschake‐

► Plaats de grasmaaier op een vlakke onder‐ grond. ► Druk met de linkerhand op de startknop (1) en houd deze ingedrukt. ► Trek de schakelbeugel voor maaiwerk (2) met de rechterhand volledig in de richting van de duwstang (3) en houd deze zodanig dat de duim de duwstang (3) omsluit. De messen draaien. ► Laat de startknop (1) los. ► Houd de duwstang (3) en de schakelbeugel voor maaiwerk (2) met de rechterhand zoda‐ nig vast dat de duim de duwstang (3) omsluit.

10.2.2 Messen uitschakelen

► Laat de schakelbeugel voor maaiwerk los. ► Wacht totdat de messen niet meer draaien. ► Als de messen doordraaien: trek de veilig‐ heidssleutel los, neem de accu eruit en neem contact op met een STIHL vakhandelaar. De grasmaaier is defect.

10.3 Wielaandrijving inschakelen en

10.3.1 Wielaandrijving inschakelen

Met het draaiwiel kan de maximumsnelheid in 5 standen worden ingesteld. Stand 5 is de hoog‐ ste maximumsnelheid. In stand 0 is de wielaan‐ drijving gedeactiveerd. Met de schakelbeugel voor wielaandrijving kan de snelheid traploos tot aan de ingestelde maxi‐ mumsnelheid worden geregeld. Hoe verder de schakelbeugel voor wielaandrijving in de richting van de duwstang wordt getrokken, des te hoger de snelheid. De ingestelde snelheid is van invloed op de acculooptijd. Hoe lager de snelheid, des te lan‐ ger is de acculooptijd. ► Plaats de grasmaaier op een vlakke onder‐ grond. Nederlands 9 Veiligheidssleutel insteken en uittrekken 228 0478-131-9938-H► Stel met het draaiwiel (1) de gewenste maxi‐ mumsnelheid in. ► Trek de schakelbeugel voor wielaandrijving (2) met de linkerhand in de richting van de duw‐ stang (3) en houd deze zodanig dat de duim de duwstang (3) omsluit. De grasmaaier zet zich in beweging.

10.3.2 Wielaandrijving uitschakelen

► Laat de schakelbeugel voor wielaandrijving los. ► Wacht totdat de grasmaaier stilstaat. ► Als de grasmaaier doorrijdt: trek de veilig‐ heidssleutel los, neem de accu eruit en neem contact op met een STIHL vakhandelaar. De grasmaaier is defect. 11 Grasmaaier controleren

11.1 Bedieningsorganen controleren

Schakelbeugel voor maaiwerk ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ► Trek de schakelbeugel voor maaiwerk volledig in de richting van de duwstang en laat deze weer los. ► Als de schakelbeugel voor maaiwerk moeilijk beweegt of niet in de uitgangspositie terug‐ veert: gebruik de grasmaaier niet en neem contact op met een STIHL vakhandelaar. De schakelbeugel voor maaiwerk is defect. Schakelbeugel voor wielaandrijving ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ► Trek de schakelbeugel voor wielaandrijving volledig in de richting van de duwstang en laat deze weer los. ► Als de schakelbeugel voor wielaandrijving moeilijk beweegt of niet in de uitgangspositie terugveert: gebruik de grasmaaier niet en neem contact op met een STIHL vakhande‐ laar. De schakelbeugel voor wielaandrijving is defect. Mes inschakelen ► Steek de veiligheidssleutel in. ► Plaats de accu. ► Activeer de grasmaaier. ► Druk met de linkerhand op de startknop en houd deze ingedrukt. ► Trek de schakelbeugel voor maaiwerk met de rechterhand volledig in de richting van de duw‐ stang en houd deze zodanig dat de duim de duwstang omsluit. Het mes draait. ► Als het mes niet draait: trek de veiligheidssleu‐ tel los, neem de accu eruit en neem contact op met een STIHL vakhandelaar. Er is sprake van een storing in de grasmaaier. ► Laat de startknop en de schakelbeu‐ gel voor maaiwerk los. Het mes draait na korte tijd niet meer. ► Als het mes doordraait: trek de veiligheids‐ sleutel los, neem de accu eruit en neem con‐ tact op met een STIHL vakhandelaar. De grasmaaier is defect. Wielaandrijving inschakelen ► Steek de veiligheidssleutel in. ► Plaats de accu. ► Activeer de grasmaaier. ► Trek de schakelbeugel voor wielaandrijving met de linkerhand volledig in de richting van de duwstang en houd deze zodanig dat de duim de duwstang omsluit. De grasmaaier zet zich in beweging. ► Laat de schakelbeugel voor wielaandrijving los. De grasmaaier blijft staan. ► Als de grasmaaier doorrijdt: trek de veilig‐ heidssleutel los, neem de accu eruit en neem contact op met een STIHL vakhandelaar. De grasmaaier is defect.

Zet de grasmaaier rechtop, 16.1. 11 Grasmaaier controleren Nederlands 0478-131-9938-H 229► Meet het volgende:

Slijphoek d ► Als de minimumdikte of de minimumbreedte is onderschreden: mes vervangen, 20.2. ► Als de slijphoek niet is aangehouden: mes slij‐ pen,

► Als er onduidelijkheid bestaat: contact opne‐ men met een STIHL vakhandelaar.

11.3 Positie van messen controleren

Zet de grasmaaier rechtop, 16.1. ► Draai één mes zodanig, dat het parallel aan de bodem staat. Het tweede mes draait mee. ► Controleren of de messen in de correcte posi‐ tie ten opzichte van elkaar staan

In de basispositie staat één mes (1) parallel aan de bodem.

Het tweede mes (2) staat onder een hoek van 90° ten opzichte van het andere mes. ► Als de messen niet in de correcte positie ten opzichte van elkaar staan: gebruik de gras‐ maaier niet meer en neem contact op met een STIHL vakhandelaar. 12 Met de grasmaaier werken

12.1 Grasmaaier vasthouden en lei‐

den ► Houd de duwstang met beide handen zodanig vast dat de duimen de duwstang omsluiten.

12.2 Snijhoogte instellen

Er kunnen 8 snijhoogtes worden ingesteld:

100 mm = stand 8 De standen zijn op de grasmaaier aangegeven. De snijhoogte wordt bij alle wielen afzonderlijk ingesteld. De instelling van de wielen moet gelijk zijn. Snijhoogte achter instellen ► Schakel de grasmaaier uit. Het mes mag niet draaien. ► Plaats de grasmaaier op een vlakke onder‐ grond. ► Trek de hendel (1) uit de uitsparing en zet deze in de gewenste stand. Snijhoogte voor instellen ► Houd de wielvork (1) met de hand vast. De grasmaaier kan niet door zijn eigen gewicht in de laagste stand vallen. ► Druk de ontgrendelingshendel (2) in de rich‐ ting van de pijl en houd deze vast. ► Zet de as (3) in de gewenste stand. ► Laat de ontgrendelingshendel (2) los. De as (3) klikt vast. Nederlands 12 Met de grasmaaier werken 230 0478-131-9938-H12.3 Voorwielen vastzetten De voorwielen kunnen voor het maaien op een helling worden vastgezet. ► Druk op de knop (1). ► Zet het voorwiel (2) in een rechte stand en laat het vastklikken. ► Zet het tweede voorwiel ook vast. Vastzetting opheffen ► Duw de ontgrendelingshendel (1) in de richting van de pijl.

12.4 De ECO-modus in- en uitscha‐

kelen De ECO-modus in na het activeren van de gras‐ maaier ingeschakeld. Wanneer de ECO-modus is ingeschakeld, her‐ kent de grasmaaier de actuele werkomstandig‐ heden en stelt het toerental van het mes automa‐ tisch in. De looptijd van de accu kan daardoor worden verlengd. ECO-modus inschakelen ► Druk op de knop (1). De led (2) brandt. ECO-modus uitschakelen ► Druk op de knop (1). De led (2) brandt niet meer.

► Als met ingeschakelde wielaandrijving wordt gewerkt: rijd de grasmaaier gecontroleerd vooruit. ► Als met uitgeschakelde wielaandrijving wordt gewerkt: Duw de grasmaaier langzaam en gecontroleerd vooruit.

12.6 Grasopvangbox ledigen

De door het mes gecreëerde luchtstroom tilt de inhoudsindicatie (1) omhoog. Als de grasopvang‐ box is gevuld, stopt de luchtstroom. Als de lucht‐ stroom te gering is, zakt de inhoudsindicatie (2) naar de rusttoestand terug. Dit is een indicatie dat de grasopvangbox moet worden geledigd. Van een onbeperkte werking van de inhoudsindi‐ catie is alleen bij een optimale luchtstroom sprake. Invloeden van buitenaf, zoals vochtig, dicht of hoog gras, lage snijstanden, vuil en der‐ gelijke kunnen de luchtstroom en de werking van de inhoudsindicatie negatief beïnvloeden. 12 Met de grasmaaier werken Nederlands 0478-131-9938-H 231► Als de inhoudsindicatie naar de rusttoestand terugvalt: grasopvangbox ledigen. ► Neem de grasopvangbox aan de greep (1) naar boven weg. ► Houd deze met de andere hand aan de ach‐ terste handgreep (2) vast. ► Maak de grasopvangbox leeg. 13 Na de werkzaamheden

14.1 Grasmaaier vervoeren

► Schakel de grasmaaier uit. De messen mogen niet draaien. Wielaandrijving gebruiken ► Schakel de wielaandrijving in. ► rijd de grasmaaier gecontroleerd vooruit. Grasmaaier duwen ► Trek de veiligheidssleutel los en neem de accu eruit. ► Duw de grasmaaier langzaam en gecontro‐ leerd vooruit. Grasmaaier dragen ► Draag werkhandschoenen van stevig materi‐ aal. ► Trek de veiligheidssleutel los en neem de accu eruit. ► Laat één persoon de grasmaaier met beide handen aan de wielvork voor vasthouden en een andere persoon met beide handen aan de duwstang. ► Til en draag de grasmaaier met twee perso‐ nen. De grasmaaier in een voertuig transporteren ► Trek de veiligheidssleutel los en neem de accu eruit. ► Zet de grasmaaier rechtopstaand zodanig vast, dat de grasmaaier niet kan omvallen en niet kan bewegen. 15 Opslaan

15.1 Grasmaaier opslaan

► Schakel de grasmaaier uit, trek de veiligheids‐ sleutel los en neem de accu eruit. ► Sla de grasmaaier zodanig op, dat aan de vol‐ gende voorwaarden is voldaan:

De grasmaaier staat buiten het bereik van kinderen.

De grasmaaier kan niet omvallen.

De grasmaaier kan niet wegrollen. 16 Reinigen

16.1 Grasmaaier rechtop zetten

► Schakel de grasmaaier uit, trek de veiligheids‐ sleutel los en neem de accu eruit. ► Plaats de grasmaaier op een vlakke onder‐ grond. ► Haak de grasopvangbox los.

Zet de snijhoogte in de hoogste stand. 12.2 ► Zet het bovenstuk van de duwstang in de laagste stand, 7.1. Het bovenstuk van de duwstang is ontgren‐ deld ► Druk met de linkerhand de hendel naar bene‐ den en houd deze vast. ► Houd met de rechterhand de grasmaaier aan de wielvork vast en zet deze naar achteren rechtop. Nederlands 13 Na de werkzaamheden 232 0478-131-9938-H16.2 Grasmaaier reinigen ► Schakel de grasmaaier uit, trek de veiligheids‐ sleutel los en neem de accu eruit. ► Reinig de grasmaaier met een vochtige doek. ► Reinig het uitwerpkanaal met een zachte bor‐ stel of een vochtige doek. ► Reinig de elektrische contacten van de gras‐ maaier met een kwast of een zachte borstel. ► Reinig de ventilatiesleuven met een kwast. ► Zet de grasmaaier rechtop. ► Reinig het gebied rondom de messen en de messen zelf met een houten stok, een zachte borstel of een vochtige doek. LET OP ■ Reiniging met een hogedrukreiniger of water‐ stralen kan het apparaat beschadigen. ► Reinig het apparaat niet met een hogedruk‐ reiniger of waterstraal. 17 Onderhoud

► Schakel de grasmaaier uit, trek de veiligheids‐ sleutel los en neem de accu eruit. ► Zet de grasmaaier rechtop. ► Blokkeer het mes (1) met een stuk hout (2). ► Draai de bout (3) in de richting van de pijl eruit en neem deze met de ring weg. ► Neem het mes (4) weg. ► Draai de bout (5) in de richting van de pijl eruit en neem deze met de ring weg. ► Neem het mes (1) weg. ► Gooi de bouten (3 en 5) en de ringen weg. Gebruik voor de montage van de mes‐ sen (1 en 4) nieuwe bouten en ringen.

► Schakel de grasmaaier uit, trek de veiligheids‐ sleutel los en neem de accu eruit. ► Zet de grasmaaier rechtop. ► Leg de nieuwe ring (2) op de nieuwe bout (1). ► Breng boutborgmiddel Loctite 243 op de schroefdraad van de bout (1) aan. ► Plaats het mes (3) zodanig, dat de verhogin‐ gen op het contactvlak (4) in de uitsparingen in het mes (3) grijpen. ► Draai de bout (1) samen met de ring (2) in. ► Blokkeer het mes (3) met een stuk hout (5). ► Haal de bout (1) met 30 Nm +/- 3 Nm aan. ► Monteer het tweede mes.

17.2 Messen slijpen en uitbalance‐

ren Het vereist veel oefening om de messen goed te kunnen slijpen en uitbalanceren. STIHL raadt aan om de messen door een STIHL vakhandelaar te laten slijpen en uitbalanceren. WAARSCHUWING ■ De snijkanten van de messen zijn scherp. De gebruiker kan zich snijden. ► Draag werkhandschoenen van stevig mate‐ riaal. ► Schakel de grasmaaier uit, trek de veiligheids‐ sleutel los en neem de accu eruit. ► Zet de grasmaaier rechtop. ► Demonteer de messen. ► Slijp de messen. Houd daarbij de slijphoek aan en koel de messen, 20.2. De messen mogen tijdens het slijpen niet blauw verkleuren. ► Monteer de messen. ► Als er onduidelijkheid bestaat: neem contact op met een STIHL vakhandelaar. 17 Onderhoud Nederlands 0478-131-9938-H 23317.3 Riemspanning van de messen‐ aandrijving controleren Laat eenmaal per jaar de riemspanning van de messenaandrijving door een STIHL vakhande‐ laar controleren. 18 Repareren

18.1 Grasmaaier repareren

De gebruiker kan de grasmaaier en de messen niet zelf repareren. ► Als de grasmaaier of de messen beschadigd zijn: gebruik de grasmaaier of de messen niet en neem contact op met een STIHL vakhan‐ delaar. ► Als de waarschuwingsstickers onleesbaar of beschadigd zijn: laat de waarschuwingsstic‐ kers door een STIHL vakhandelaar vervan‐ gen. 19 Storingen opheffen

19.1 Storingen van de grasmaaier of de accu verhelpen

Storing Leds op de bedie‐ ningseenheid Leds op de accu Oorzaak Oplossing De gras‐ maaier gaat bij het inscha‐ kelen niet aan. 1 led op het laad‐ toestanddisplay knippert groen. 1 led knippert groen. De laadtoestand van de accu is te laag. ► Accu laden. 1 led op het laad‐ toestanddisplay brandt rood. 1 led brandt rood. De accu is te warm of te koud. ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ► Laat de accu afkoelen of opwarmen. De waarschu‐ wingsdriehoek knippert rood. 3 leds knip‐ peren rood. Er is sprake van een storing in de grasmaaier. ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ► Reinig de elektrische contac‐ ten op de grasmaaier. ► Plaats de accu. ► Schakel de grasmaaier in. ► Als de storing nog steeds aan‐ wezig is: gebruik de gras‐ maaier niet en neem contact op met een STIHL vakhande‐ laar. De waarschu‐ wingsdriehoek brandt rood. 3 leds bran‐ den rood. De grasmaaier is te warm. ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ► Laat de grasmaaier afkoelen. 3 leds op het laadtoestanddi‐ splay branden rood. 4 leds knip‐ peren rood. Er is sprake van een storing in de accu. ► Neem de accu eruit en plaats deze weer terug. ► Schakel de grasmaaier in. ► Als de storing nog steeds aan‐ wezig is: gebruik de accu niet en neem contact op met een STIHL vakhandelaar. De elektrische verbinding tussen de grasmaaier en de accu is onder‐ broken. ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ► Reinig de elektrische contac‐ ten op de grasmaaier. ► Steek de veiligheidssleutel in. ► Plaats de accu. Alle leds op de bedieningseen‐ heid knipperen. De communicatie met de bediening‐ seenheid is onderbroken. ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit. Nederlands 18 Repareren 234 0478-131-9938-HStoring Leds op de bedie‐ ningseenheid Leds op de accu Oorzaak Oplossing ► gebruik de grasmaaier niet en neem contact op met een STIHL vakhandelaar. De grasmaaier of de accu is voch‐ tig. ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ► reinig de grasmaaier. ► Laat de grasmaaier of de accu drogen. De weerstand op de messen is te groot. ► Stel een hogere snijhoogte in. ► Schakel de grasmaaier in lager gras in. De wielaand‐ rijving werkt niet. Er is sprake van een storing in de wielaandrijving. ► Neem de accu eruit en plaats deze weer terug. ► Schakel de wielaandrijving in. ► Als de wielaandrijving nog steeds niet werkt: neem con‐ tact op met een STIHL vak‐ handelaar. De gras‐ maaier scha‐ kelt tijdens gebruik uit. De waarschu‐ wingsdriehoek brandt rood. 3 leds bran‐ den rood. De grasmaaier is te warm. ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ► Laat de grasmaaier afkoelen. ► reinig de grasmaaier. ► Schakel de grasmaaier niet binnen korte tijd te vaak in. ► Als met ingeschakelde wie‐ laandrijving wordt gewerkt: stel een lagere snelheid in. ► Als met uitgeschakelde wie‐ laandrijving wordt gewerkt: ga langzamer vooruit. ► Stel een hogere snijhoogte in. ► Maai lager gras. De messen zijn geblokkeerd. ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ► reinig de grasmaaier. Er is sprake van een elektrische storing. ► Neem de accu eruit en plaats deze weer terug. ► Schakel de grasmaaier in. De waarschu‐ wingsdriehoek brandt rood. De wielaandrij‐ ving en de mes‐ sen worden uitge‐ schakeld in geval van overbelasting bij het werken op steile hellingen. ► Maai niet op steile hellingen. ► Laat de schakelbeugel voor wielaandrijving los. ► Plaats de grasmaaier op een vlakke ondergrond. ► Schakel het mes in. ► Schakel de wielaandrijving in. De bedrijfstijd van de gras‐ maaier is te kort. De accu is niet volledig geladen. ► Laad de accu volledig. De levensduur van de accu is overschreden. ► Vervang de accu. 20 Technische gegevens

STIHL AP samen met de dubbele accuhou‐ der ADA 700

Maximumcapaciteit van de grasopvangbox: 80 l 20 Technische gegevens Nederlands 0478-131-9938-H 235– Snijbreedte: 63 cm

Toerental in de ECO-modus: 2800 1/min. De looptijd staat bij www.stihl.com/battery-life aangegeven.

20.3 Geluids- en vibratiewaarden

De K-waarde voor het geluidsdrukniveau bedraagt 3 dB(A). De K-waarde voor het geluids‐ niveau bedraagt 1,2 dB(A). De K-waarde voor de vibratiewaarde bedraagt 0,7 m/s².

Gegarandeerd geluidsniveau L WAd gemeten volgens 2000/14/EC / S.I. 2001/1701: 93 dB(A)

gemeten volgens EN 20643, EN 60335-2-77, duwstang: 1,4 m/s² De aangeven vibratiewaarden zijn volgens een gestandaardiseerde testprocedure gemeten en kunnen ter vergelijking van elektrische apparaten worden geraadpleegd. De daadwerkelijk optre‐ dende vibratiewaarden kunnen afhankelijk van de manier van gebruik afwijken van de aangege‐ ven waarden. De aangegeven vibratiewaarden kunnen worden gebruikt voor een eerste inschat‐ ting van de vibratiebelasting. De daadwerkelijke vibratiebelasting moet worden ingeschat. Daarbij kan ook rekening worden gehouden met de tij‐ den waarop het elektrische apparaat is uitge‐ schakeld en die waarin het weliswaar is inge‐ schakeld, maar zonder belasting draait. Informatie over het voldoen aan de werkgevers‐ richtlijn Vibratie 2002/44/EC en S.I. 2005/1093 staat op www.stihl.com/vib vermeld.

REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemica‐ liën. Informatie met betrekking tot het voldoen aan het REACH-voorschrift is onder www.stihl.com/reach weergegeven. 21 Onderdelen en toebehoren

21.1 Onderdelen en toebehoren

Deze symbolen kenmerken de origi‐ nele STIHL onderdelen en het originele STIHL toebehoren. STIHL adviseert alleen originele STIHL onderde‐ len en origineel STIHL toebehoren te gebruiken. Reserveonderdelen en toebehoren van andere fabrikanten kunnen door STIHL wat betreft betrouwbaarheid, veiligheid en geschiktheid ondanks continue marktobservatie niet worden beoordeeld en STIHL kan ook niet borg staan voor het gebruik ervan. Originele STIHL onderdelen en origineel STIHL toebehoren zijn leverbaar via de STIHL dealer.

21.2 Belangrijke vervangingsonder‐

Ring: 9307 021 0180 22 Milieuverantwoord afvoe‐ ren

22.1 Verwijdering van afgedankte

grasmaaiers Informatie over de verwijdering is verkrijgbaar bij de plaatselijke overheid of bij een STIHL dealer. Onjuiste verwijdering kan de gezondheid scha‐ den en het milieu belasten. ► Breng de STIHL producten inclusief verpak‐ king naar een geschikt inzamelpunt voor recycling overeenkomstig de plaatselijke voor‐ schriften. ► Gooi ze niet bij het huisvuil weg. Nederlands 21 Onderdelen en toebehoren 236 0478-131-9938-H23 EU-conformiteitsverklaring

23.1 Grasmaaier STIHL

RMA 765.0 V STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Oostenrijk verklaart op eigen verantwoordelijkheid dat

Productiecode: 6392 voldoet aan de betreffende bepalingen van de richtlijnen 2000/14/EC, 2006/42/EC, 2014/30/EU en 2011/65/EU en overeenkomstig de op de pro‐ ductiedatum geldende versies van de volgende normen is ontwikkeld en geproduceerd: EN 60335-1, EN 60335‑2-77, EN 55014-1 en EN 55014-2. Bevoegde instantie: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, DE Voor het bepalen van het gemeten en gegaran‐ deerde geluidsniveau is gehandeld volgens richt‐ lijn 2000/14/EC, bijlage VIII.

Gegarandeerd geluidsniveau: 93 dB(A) De technische documentatie is bewaard bij STIHL Tirol GmbH. Het bouwjaar en het machinenummer staan op de grasmaaier vermeld. Langkampfen, 01-06-2019 STIHL Tirol GmbH i.o. Matthias Fleischer, Hoofd Onderzoek en Ontwik‐ keling i.o. Sven Zimmermann, Hoofd Kwaliteit 24 UKCA-conformiteitsverkla‐ ring

24.1 Grasmaaier STIHL

RMA 765.0 V STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Oostenrijk verklaart op eigen verantwoordelijkheid dat

Gegarandeerd geluidsniveau: 93 dB(A) De technische documentatie wordt bewaard bij STIHL Tirol GmbH. Het bouwjaar en het machinenummer staan op de grasmaaier vermeld. Langkampfen, 01/07/2022 STIHL Tirol GmbH i.o. Matthias Fleischer, Hoofd Onderzoek en Ontwik‐ keling 23 EU-conformiteitsverklaring Nederlands 0478-131-9938-H 237i.o. Sven Zimmermann, Hoofd Kwaliteit 25 Veiligheidsinstructies voor grasmaaiers

Dit hoofdstuk geeft de voorgeformuleerde, alge‐ mene veiligheidsinstructies weer uit de norm EN 60335-2-77, bijlage EE, voor elektrisch aange‐ dreven grasmaaiers. WAARSCHUWING ■ Lees alle veiligheidsinstructies, aanwijzingen, illustraties en technische gegevens waarvan de grasmaaier voorzien is. Het niet naleven van de volgende aanwijzingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen voor later gebruik.

Lees de gebruiksaanwijzing zorgvuldig door. Maak u vertrouwd met de verstelbare onder‐ delen en het juiste gebruik van de machine;

Sta kinderen of andere personen die de gebruiksaanwijzing niet kennen, nooit toe om de grasmaaier te gebruiken. De minimum‐ leeftijd van de gebruiker kan vastgelegd zijn in plaatselijke bepalingen;

Maai nooit als er personen, in het bijzonder kinderen, of dieren in de buurt zijn;

Denk eraan, dat de gebruiker aansprakelijk wordt gesteld voor ongevallen met andere personen of voor schade aan hun eigendom‐ men.

Draag bij het gebruik van de machine altijd stevige schoenen en een lange broek. Bedien de machine niet op blote voeten of op lichte sandalen. Draag geen loszittende kleding of kleding met loshangende riemen of banden.

Controleer het terrein waarop de machine wordt gebruikt en verwijder alle voorwerpen die door de machine kunnen worden opge‐ pakt en weggeslingerd.

Inspecteer vóór het gebruik altijd visueel of de snijmessen, de bevestigingsbouten en de complete snijeenheid versleten of bescha‐ digd zijn. Versleten of beschadigde snijmes‐ sen en bevestigingsbouten mogen ter voor‐ koming van onbalans alleen per set worden vervangen. Versleten of beschadigde waar‐ schuwingsstickers moeten worden vervan‐ gen.

Maai alleen bij daglicht of bij goede kunstver‐ lichting.

Gebruik indien mogelijk het apparaat niet bij nat gras.

Zorg altijd voor een goede stand op hellin‐ gen.

Beweeg de machine uitsluitend stapvoets.

Maai op hellingen altijd in dwarsrichting en nooit naar boven of beneden.

Wees bijzonder voorzichtig als u op een hel‐ ling van richting verandert.

Maai niet op zeer steile hellingen.

Wees bijzonder voorzichtig als u de gras‐ maaier omdraait of naar u toe trekt.

Houd het/(de) snijmes(sen) vast als de gras‐ maaier bij het transport over andere onder‐ gronden dan gras moet worden opgetild en als de grasmaaier van en naar het maaivlak wordt verplaatst.

Gebruik de grasmaaier nooit met bescha‐ digde veiligheidsvoorzieningen of bescherm‐ roosters of zonder gemonteerde veiligheids‐ voorzieningen, bijvoorbeeld botsplaten en/of grasopvanginrichtingen.

Start en bedien de startknop voorzichtig, vol‐ gens de aanwijzingen van de fabrikant. Houd uw voeten op voldoende afstand van het/(de) snijmes(sen).

Kantel de grasmaaier niet bij het starten van de motor, tenzij de grasmaaier bij het proces moet worden opgetild. Kantel in dit geval het apparaat slechts zo ver als absoluut noodza‐ kelijk is en til alleen de kant op die van de gebruiker is afgewend.

Start de motor niet als u voor het uitwerpka‐ naal staat.

Houd handen of voeten nooit tegen of onder draaiende onderdelen. Blijf altijd uit de buurt van de uitwerpopening. Nederlands 25 Veiligheidsinstructies voor grasmaaiers 238 0478-131-9938-Ho) Een grasmaaier met draaiende motor mag nooit worden opgetild of gedragen.

Zet de motor uit en trek de startsleutel los. Controleer of alle bewegende delen volledig tot stilstand gekomen zijn:

altijd wanneer u de grasmaaier verlaat;

voordat u blokkades opheft of verstoppin‐ gen in het uitwerpkanaal verwijdert;

voordat u de grasmaaier controleert, rei‐ nigt of werkzaamheden aan de maaier uit‐ voert;

wanneer een vreemd voorwerp geraakt is. Zoek naar beschadigingen aan de gras‐ maaier en voer de vereiste reparaties uit voordat u opnieuw start en met de gras‐ maaier gaat werken. Als de grasmaaier ongebruikelijk sterk begint te trillen, moet deze onmiddellijk worden nagekeken.

Zoek naar beschadigingen;

Voer de vereiste reparaties van bescha‐ digde onderdelen uit;

Zorg ervoor dat alle moeren, bouten en schroeven goed zijn aangehaald.

25.5 Onderhoud en opslag

Zorg ervoor dat alle moeren, bouten en schroeven goed zijn aangehaald en dat het apparaat in een veilige bedrijfstoestand ver‐ keert.

Controleer regelmatig of de grasopvangbox versleten is of niet goed meer werkt.

Om veiligheidsredenen moeten versleten of beschadigde onderdelen worden vervangen.

Let op dat bij machines met meerdere snij‐ messen het bewegen van één snijmes kan leiden tot het draaien van de overige snij‐ messen.

Het er bij het instellen van de machine op dat er geen vingers tussen bewegende snijmes‐ sen en stilstaande machineonderdelen terechtkomen.

Laat de motor afkoelen voordat u de machine wegzet.

Let er bij onderhoudswerkzaamheden aan de snijmessen op dat zelfs na het uitschake‐ len van de spanningsbron de snijmessen nog kunnen worden bewogen.

Om veiligheidsredenen moeten versleten of beschadigde onderdelen worden vervangen. Gebruik uitsluitend originele reserveonderde‐ len en accessoires.
