BRUGSANVISNING RMA 765 V STIHL

160 - 180 Betjeningsvejledning

• Sostituire per motivi di sicurezza i particolari usurati o danneggiati. Utilizzare solo acces‐ sori e pezzi di ricambio originali. Indholdsfortegnelse 1 Forord p. 160
• 2 Oplysninger om denne brugsvejledning p. 161
• 3 Oversigt p. 161
• 4 Sikkerhedshenvisninger p. 162
• 5 Klargøring af plæneklipperen p. 167
• 6 Samling af plæneklipperen p. 167
• 7 Indstilling af plæneklipperen til brugeren 168 8 Isætning og udtagning af batteriet p. 168
• 9 Isætning og udtagning af sikringsnøglen 168 10 Til- og frakobling af plæneklipperen p. 168
• 11 Kontrol af plæneklipperen p. 169
• 12 Brug af plæneklipperen p. 171
• 13 Efter arbejdet p. 172
• 14 Transport p. 172
• 15 Opbevaring p. 173
• 16 Rengøring p. 173
• 17 Vedligeholdelse p. 173
• 18 Reparation p. 174
• 19 Afhjælpning af fejl p. 175
• 20 Tekniske data p. 176
• 21 Reservedele og tilbehør p. 177
• 22 Bortskaffelse p. 177
• 23 EU-overensstemmelseserklæring p. 177
• 24 UKCA-overensstemmelseserklæring p. 178
• 25 Sikkerhedstekniske henvisninger vedrø‐ rende plæneklipperen 1 Forord Kære kunde Vi er glade for, at du har valgt STIHL. Vi udvikler og producerer vores produkter i topkvalitet efter vores kunders behov. Dermed kan vi fremstille produkter med høj pålidelighed, selv ved ekstrem belastning. STIHL står også for topkvalitet, når det drejer sig om service. Vores fagpersonale garanterer kom‐ petent rådgivning og instruktion samt omfattende teknisk hjælp. dansk 160 0478-131-9938-H © ANDREAS STIHL AG & Co. KG 2023 0478-131-9938-H. VA0.G23. Trykt på klorfrit bleget papir. Papir er genanvendeligt Oversættelse af den originale brugsvejledning på tysk 0000008816_015_DKSTIHL vedkender sig udtrykkeligt en bæredygtig og ansvarsfuld omgang med naturen. Denne brugsanvisning har til formål at hjælpe dig med at anvende dit STIHL-produkt med en lang leve‐ tid på en sikker og miljøvenlig måde. Vi takker for din tillid og håber, at du får stor glæde af dit STIHL-produkt. Nikolas Stihl VIGTIGT! SKAL LÆSES FØR BRUG OG OPBE‐ VARES. 2 Oplysninger om denne brugsvejledning p. 178

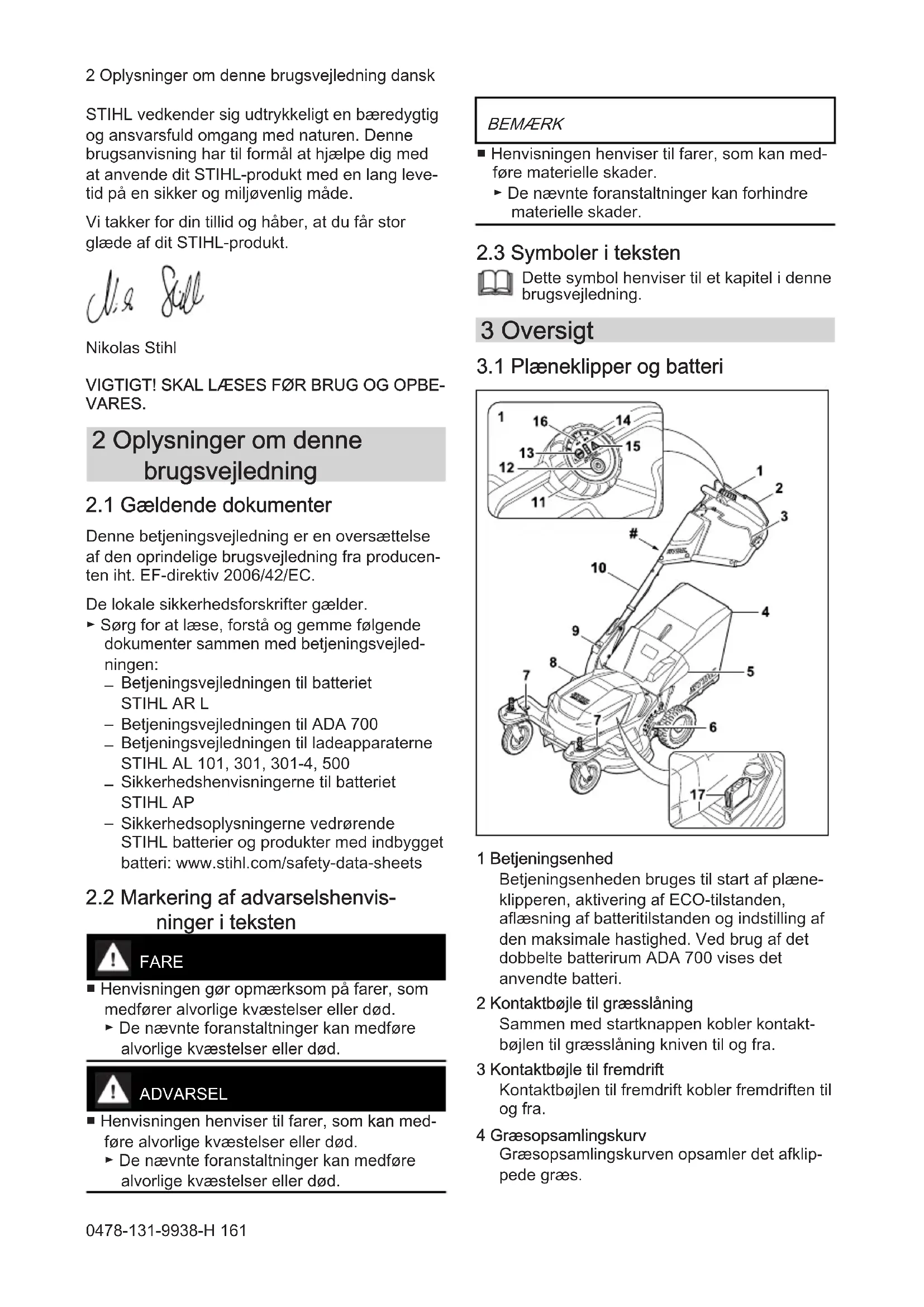

2.1 Gældende dokumenter

Denne betjeningsvejledning er en oversættelse af den oprindelige brugsvejledning fra producen‐ ten iht. EF-direktiv 2006/42/EC. De lokale sikkerhedsforskrifter gælder. ► Sørg for at læse, forstå og gemme følgende dokumenter sammen med betjeningsvejled‐ ningen:

Betjeningsvejledningen til batteriet

Betjeningsvejledningen til ADA 700

Betjeningsvejledningen til ladeapparaterne

Sikkerhedshenvisningerne til batteriet STIHL AP

Sikkerhedsoplysningerne vedrørende STIHL batterier og produkter med indbygget batteri: www.stihl.com/safety-data-sheets

2.2 Markering af advarselshenvis‐

ninger i teksten FARE ■ Henvisningen gør opmærksom på farer, som medfører alvorlige kvæstelser eller død. ► De nævnte foranstaltninger kan medføre alvorlige kvæstelser eller død. ADVARSEL ■ Henvisningen henviser til farer, som kan med‐ føre alvorlige kvæstelser eller død. ► De nævnte foranstaltninger kan medføre alvorlige kvæstelser eller død. BEMÆRK ■ Henvisningen henviser til farer, som kan med‐ føre materielle skader. ► De nævnte foranstaltninger kan forhindre materielle skader.

2.3 Symboler i teksten

Dette symbol henviser til et kapitel i denne brugsvejledning. 3 Oversigt

3.1 Plæneklipper og batteri

1 Betjeningsenhed Betjeningsenheden bruges til start af plæne‐ klipperen, aktivering af ECO-tilstanden, aflæsning af batteritilstanden og indstilling af den maksimale hastighed. Ved brug af det dobbelte batterirum ADA 700 vises det anvendte batteri. 2 Kontaktbøjle til græsslåning Sammen med startknappen kobler kontakt‐ bøjlen til græsslåning kniven til og fra. 3 Kontaktbøjle til fremdrift Kontaktbøjlen til fremdrift kobler fremdriften til og fra. 4 Græsopsamlingskurv Græsopsamlingskurven opsamler det afklip‐ pede græs. 2 Oplysninger om denne brugsvejledning dansk 0478-131-9938-H 1615 Udkastningsspjæld Udkastningsspjældet lukker udkastningskana‐ len. 6 Håndtag Håndtaget bruges til indstilling af klippehøj‐ den på de bagerste hjul. 7 Håndtag Håndtaget bruges til indstilling af klippehøj‐ den og til at fastgøre og løsne de forreste hjul med. 8 Klap Klappen dækker batteriet og sikringsnøglen. 9 Håndtag Håndtaget bruges til indstilling og til at klappe styrehåndtaget ned med. 10 Styrehåndtag Styrehåndtaget bruges til at holde, bevæge og transportere plæneklipperen med. 11 Drejehjul Drejehjulet bruges til indstilling af den maksi‐ male hastighed. 12 Startknap Startknappen aktiverer plæneklipperen og kobler sammen med kontaktbøjlen til græs‐ slåning kniven til. 13 ECO-kontakt ECO-kontakten kobler ECO-tilstanden til og fra. 14 Visning af ladetilstand LED-lamperne viser ladetilstanden og fejl på batteriet, når der trykkes på startknappen. 15 Advarselstrekant Advarselstrekanten viser fejl i plæneklippe‐ ren. 16 Visning for det dobbelte batterirum ADA 700 LED-lamperne viser det aktuelt anvendte bat‐ teri. 17 Sikringsnøgle Sikringsnøglen aktiverer plæneklipperen. # Mærkeplade med maskinnummer

Symbolerne kan sidde på plæneklipperen og på batteriet, og de betyder følgende: Dette symbol henviser til sikringsnøg‐ len. ECO ECO Dette symbol henviser til ECO-kontak‐ ten.

Garanteret lydeffektniveau i henhold til direktiv 2000/14/EC i dB(A) med hen‐ blik på at sammenligne forskellige pro‐ dukters støjemissioner. Undlad at bortskaffe produktet som hus‐ holdningsaffald. Aktivér plæneklipperen, og ind‐ stil den til maksimal hastighed. Slå kniven til. Tilkobl fremdriften. Håndtaget fikserer forhjulene i denne posi‐ tion. Når håndtager står i denne position, kan forhjulene bevæge sig frit. Når håndtaget står i denne position, kan forhjulenes klippehøjde indstilles. Græsopsamlingskurven fyldes. Græsopsamlingskurven er fuld. Tøm græsopsamlingskurven. 4 Sikkerhedshenvisninger

4.1 Advarselssymboler

Advarselssymbolerne på plæneklipperen betyder følgende: Følg alle sikkerhedshenvisninger og de dermed forbundne foranstaltninger. Sørg for at læse, forstå og gemme betjeningsvejledningen. Følg sikkerhedsanvisningerne vedrø‐ rende genstande, der slynges op i luf‐ ten, og de dermed forbundne foran‐ staltninger. Undlad at berøre en roterende kniv. Tag batteriet ud under arbejdsafbrydel‐ ser, transport, opbevaring, vedligehol‐ delse eller reparation. dansk 4 Sikkerhedshenvisninger 162 0478-131-9938-HTræk sikringsnøglen ud under arbejds‐ afbrydelser, transport, opbevaring, vedligeholdelse eller reparation. Overhold sikkerhedsafstanden.

4.2 Bestemmelsesmæssig anven‐

delse Plæneklipperen STIHL RMA 765.0 V er beregnet til græsslåning. Plæneklipperen forsynes med strøm fra et batteri STIHL AR L eller et batteri STIHL AP sammen med det dobbelte batterirum ADA 700. ADVARSEL ■ Batterier, der ikke er blevet godkendt af STIHL til plæneklipperen, kan udløse brande og eks‐ plosioner. Der er risiko for alvorlige kvæstelser eller dødsfald, og der kan ske materielle ska‐ der.

Benyt plæneklipperen sammen med et bat‐ teri STIHL AR L eller et batteri STIHL AP sammen med det dobbelte batterirum ADA 700.

Hvis plæneklipperen eller batteriet ikke anven‐ des i overensstemmelse med den bestemmel‐ sesmæssige anvendelse, er der risiko for alvorlige kvæstelser eller dødsfald, og der kan ske materielle skader.

Anvend plæneklipperen som beskrevet i denne betjeningsvejledning. ► Benyt batteriet som beskrevet i betjenings‐ vejledningen til batteri STIHL AR L eller i betjeningsvejledningen til det dobbelte bat‐ terirum ADA 700.

4.3 Krav til brugeren

Brugere, der ikke er blevet instrueret i brugen, kan ikke forstå eller vurdere farerne ved plæ‐ neklipperen. Brugeren eller andre personer kan komme alvorligt til skade eller blive dræbt. ► Sørg for at læse, forstå og gemme betjeningsvejledningen. ► Hvis plæneklipperen gives videre til en anden person: Sørg for at lade betjenings‐ vejledningen følge med.

Sørg for, at brugeren opfylder følgende krav:

Brugeren er udhvilet.

Brugeren er fysisk, sensorisk og mentalt i stand til at betjene og arbejde med plæneklipperen. Hvis brugerens fysiske, sensoriske eller mentale evner er ned‐ satte, må brugeren kun arbejde med plæneklipperen under opsyn eller efter anvisninger fra en ansvarlig person.

Brugeren kan forstå og vurdere farerne ved plæneklipperen.

Brugeren er myndig, eller brugeren er under uddannelse i henhold til de natio‐ nale regler og under opsyn.

Brugeren er blevet instrueret af en STIHL-forhandler eller en fagmand, før han eller hun tager plæneklipperen i brug for første gang.

Brugeren er ikke påvirket af alkohol, medicin eller stoffer. ► Ved tvivlsspørgsmål: Kontakt en STIHL-for‐ handler.

4.4 Beklædning og udstyr

ADVARSEL ■ Der er risiko for, at genstande kan blive slyn‐ get op i luften med høj hastighed under arbej‐ det. Brugeren kan komme til skade.

Bær lange bukser i et kraftigt materiale. ■ Under arbejdet kan der blive hvirvlet støv op. Indånding af støv kan udgøre en sundheds‐ fare og udløse allergiske reaktioner.

Hvis der hvirvles støv op: Bær støvbeskyt‐ telse. ■ Uegnede beklædningsgenstande kan blive viklet ind i træ, buskads og i plæneklipperen. Brugere, der ikke bærer egnet tøj, kan komme alvorligt til skade.

Bær tætsiddende tøj. ► Tag tørklæder og smykker af. ■ Under rengøring, vedligeholdelse eller trans‐ port kan brugeren risikere at komme i kontakt med kniven. Brugeren kan komme til skade.

Bær beskyttelseshandsker. ■ Hvis brugeren går med uegnet fodtøj, kan han eller hun risikere at glide. Brugeren kan komme til skade.

Brug solide, lukkede sko med kraftige såler. ■ Under slibning af knivene kan der blive slynget materialerester væk. Brugeren kan komme til skade.

Bær beskyttelsesbriller, der sidder godt til. Køb egnede beskyttelsesbriller, der over‐ holder standarden EN 166 eller er godkendt og mærket iht. nationale forskrifter. 4 Sikkerhedshenvisninger dansk 0478-131-9938-H 163► Bær beskyttelseshandsker.

Uvedkommende, børn og dyr kan ikke se og vurdere farerne i forbindelse med plæneklip‐ peren og genstande, der slynges op i luften. Uvedkommende, børn og dyr kan komme alvorligt til skade, og der kan ske materielle skader. ► Der må ikke være uvedkommende, børn og dyr i arbejdsområdet. ► Hold sikkerhedsafstand til genstande. ► Lad ikke plæneklipperen stå uden opsyn. ► Sørg for, at børn ikke kan komme til at lege med plæneklipperen. ■ Hvis der arbejdes i regnvejr, kan brugeren risi‐ kere at glide. Brugeren kan blive alvorligt kvæ‐ stet eller dræbt.

Hvis det regner: Undlad at arbejde. ■ Plæneklipperen er ikke vandbeskyttet. Hvis der arbejdes i regnvejr, eller når det er fugtigt, er der risiko for elektrisk stød. Brugeren kan komme til skade, og plæneklipperen kan også blive beskadiget.

Arbejd ikke i regnvejr, og når det er fugtigt. ► Slå ikke vådt græs. ■ Plæneklipperens elektriske komponenter kan generere gnister. Gnister kan udløse brande og eksplosioner i letantændelige eller eksplo‐ sive omgivelser. Der er risiko for alvorlige kvæstelser eller dødsfald, og der kan ske materielle skader.

Undlad at arbejde i let antændelige eller eksplosive omgivelser.

Plæneklipperen er i sikkerhedsmæssig korrekt tilstand, når følgende betingelser er opfyldt:

Plæneklipperen er ubeskadiget.

Plæneklipperen er ren.

Betjeningselementerne fungerer og er uæn‐ drede.

Hvis græsset slås, og det afklippede græs skal samles i græsopsamlingskurven: Græsopsam‐ lingskurven er sat korrekt på.

Hvis græsset slås, og det afklippede græs skal kastes bagud: Græsopsamlingskurven er taget af, og udkastningsklappen er lukket.

Der er påmonteret originalt STIHL-tilbehør på denne plæneklipper.

Tilbehøret er monteret korrekt. ADVARSEL

I ikke sikkerhedsmæssig korrekt tilstand fun‐ gerer komponenterne ikke længere korrekt, og sikkerhedsanordningerne deaktiveres. Der er risiko for alvorlige kvæstelser eller dødsfald.

Sørg for at arbejde med en ubeskadiget plæneklipper. ► Hvis plæneklipperen er snavset: Rengør plæneklipperen. ► Plæneklipperen må ikke ændres. ► Hvis betjeningselementerne ikke fungerer: Undlad at arbejde med plæneklipperen. ► Hvis græsset slås, og det afklippede græs skal samles i græsopsamlingskurven: Sæt græsopsamlingskurven på som beskrevet i denne betjeningsvejledning.

Monter originalt STIHL-tilbehør på denne plæneklipper. ► Monter kniven som beskrevet i denne betje‐ ningsvejledning. ► Monter tilbehøret som beskrevet i denne betjeningsvejledning eller i betjeningsvej‐ ledningen til tilbehøret.

Stik aldrig genstande ind i åbningerne på plæneklipperen. ► Kontakterne på nøgleholderen må aldrig forbindes med metalgenstande og kortslut‐ tes.

Udskift slidte eller beskadigede henvis‐ ningsskilte. ► Ved tvivlsspørgsmål: Kontakt en STIHL-for‐ handler.

Knivene er i sikkerhedsmæssig korrekt tilstand, hvis følgende betingelser er opfyldt:

Knivene er ikke deforme.

Knivene er monteret korrekt.

Knivene er uden grater.

Knivene er afbalanceret korrekt.

Når plæneklipperen ikke er i sikkerhedsmæs‐ sig korrekt tilstand, kan dele af knivene løsne sig og blive slynget bort. Der er risiko for alvor‐ lig kvæstelse af personer dansk 4 Sikkerhedshenvisninger 164 0478-131-9938-H► Sørg for at arbejde med ubeskadigede knive og ubeskadigede monteringsdele. ► Monter knivene korrekt. ► Slib knivene korrekt. ► Hvis minimumstykkelsen eller -bredden er underskredet: Udskift kniven. ► Få en STIHL-forhandler til at afbalancere kniven. ► Ved tvivlsspørgsmål: Kontakt en STIHL-for‐ handler.

ADVARSEL ■ Brugeren kan ikke længere arbejde koncentre‐ ret i visse situationer. Brugeren kan snuble, falde og komme alvorligt til skade.

Arbejd roligt og bevidst. ► Hvis lysforholdene og sigtbarheden er dår‐ lige: Plæneklipperen må ikke bruges. ► Betjen plæneklipperen alene. ► Hold øje med forhindringer. ► Plæneklipperen må ikke tippe. ► Arbejd stående på jorden og hold balancen. ► Hvis der opstår symptomer på træthed: Tag en pause fra arbejdet. ► Hvis der klippes på en skråning: Slå ikke græs på tværs af skråningen. ► Slå ikke græs på stejle skråninger. ■ De roterende knive kan skære brugeren. Bru‐ geren kan komme alvorligt til skade. ► Rør ikke ved de roterende knive. ► Hvis kniven er blokeret af en gen‐ stand: Sluk plæneklipperen, fjern sik‐ kerhedsnøglen, og tag batteriet ud. Fjern først derefter genstanden.

Hvis der arbejdes uden fremdrift, kan den util‐ sigtet blive tændt, og plæneklipperen vil begynde at bevæge sig. Folk kan komme alvorligt til skade, og der kan opstå materielle skader.

Betjen kun gearstangen til fremdrift, hvis det skal slås til. ■ Hvis plæneklipperen opfører sig på en usæd‐ vanlig eller anderledes måde under drift, er plæneklipperen muligvis ikke i en sikker til‐ stand. Folk kan komme alvorligt til skade, og der kan opstå materielle skader.

Stop arbejdet, fjern sikkerhedsnøglen, fjern batteriet, og kontakt en STIHL forhandler. ■ Plæneklipperen kan give vibrationer under arbejdet. ► Brug beskyttelseshandsker. ► Tag pauser fra arbejdet. ► Hvis der er tegn på en kredsløbssygdom: Gå til lægen. ■ Hvis knivene under arbejdet rammer en frem‐ med genstand, kan genstanden eller dele af den blive beskadiget eller slynget op med høj hastighed. Folk kan komme til skade, og der kan opstå materielle skader.

Fjern fremmedlegemer fra arbejdsområdet. ■ Når gearstangen slippes, fortsætter knivene med at rotere i kort tid. Folk kan komme alvor‐ ligt til skade.

Vent, indtil knivene stopper med at rotere. ■ Hvis de roterende knive rammer en hård gen‐ stand, kan der opstå gnister. Gnisterne kan forårsage brand i let brændbare omgivelser. Folk kan komme alvorligt til skade eller blive dræbt, og der kan opstå materielle skader.

Der må ikke arbejdes i et letantændeligt omgivelser. ■ Hvis knivene rammer et fremmedlegeme under arbejdet, kan knivene blive beskadiget, eller knivenes position kan ændres.

Hvis knivene rammer en genstand, skal plæneklipperen slukkes og plæneklipperen og knivene skal kontrolleres.

Hvis plæneklipperen parkeres på skrånende overflader, kan den utilsigtet rulle væk. Folk kan komme til skade, og der kan opstå materi‐ elle skader.

Slip kun plæneklipperen, når den står på en plan overflade og ikke kan rulle væk af sig selv.

Hvis der er fastgjort genstande på styret, kan plæneklipperen vælte på grund af den ekstra vægt. Folk kan komme til skade, og der kan opstå materielle skader.

Fastgør ingen genstande til styret. FARE

Hvis der arbejdes i nærheden af strømførende ledninger, kan knivene komme i kontakt med de strømførende ledninger og beskadige dem. Brugeren kan blive alvorligt kvæstet eller dræbt.

Arbejd ikke i nærheden af strømførende kabler. ■ Hvis der arbejdes under et tordenvejr, kan bru‐ geren blive ramt af lynnedslag. Brugeren kan blive alvorligt kvæstet eller dræbt.

I tilfælde af tordenvejr: Der må ikke arbej‐ des. ■ Ved arbejde på stejle skråninger slukker frem‐ driften i tilfælde af overbelastning. Dette resul‐ terer i, at brugeren spontant skal anvende en større skubbekraft og derfor kan miste kontrol‐ len over plæneklipperen. Plæneklipperen kan rulle mod brugeren på grund af sin vægt. Bru‐ geren kan komme i kontakt med de roterende 4 Sikkerhedshenvisninger dansk 0478-131-9938-H 165knive og komme alvorligt til skade. Hældningen af en skråning er beregnet til en plæneklipper med tom opsamlingskurv. Med stigende vægt kan den køreklare hældning reduceres.

Hvis der anvendes et STIHL AP 300, AP 300 S, AP 500 eller AR L batteri: må der ikke klippes på skråninger, der er stejlere end 20°.

Hvis der anvendes et STIHL AP 100, 200- batteri: må der ikke klippes på skråninger, der er stejlere end 12°.

Slå ikke græs på tværs af skråningen. Sørg for et sikkert ståsted for at kunne bevare kontrollen over plæneklipperen til enhver tid.

ADVARSEL ■ Under transporten kan plæneklipperen vælte eller skride. Der kan ske personskade og materielle skader.

Træk sikringsnøglen ud. ► Tag batteriet ud. ► Sørg for at sikre plæneklipperen med spændeseler, remme eller et net, så den ikke kan vælte og skride.

Hvis sikringsnøglen og batteriet er sat i, når plæneklipperen transporteres med fremdriften koblet fra, kan fremdriften startes utilsigtet og plæneklipperen sætte sig i bevægelse. Der kan ske alvorlig personskade og materielle skader.

Træk sikringsnøglen ud. ► Tag batteriet ud. ■ Plæneklipperen er tung. Hvis brugeren forsø‐ ger at bære plæneklipperen alene, kan ved‐ kommende komme til skade.

Vær altid to om at bære plæneklipperen.

Børn kan ikke forstå og vurdere farerne i for‐ bindelse med plæneklipperen. Børn kan blive alvorligt kvæstet.

Træk sikringsnøglen ud. ► Tag batteriet ud. ► Opbevar plæneklipperen utilgængeligt for børn. ■ Fugt kan gøre, at de elektriske kontakter på plæneklipperen samt metalkomponenter ruster. Plæneklipperen kan blive beskadiget.

Træk sikringsnøglen ud. ► Tag batteriet ud. ► Opbevar plæneklipperen et rent og tørt sted. ■ Hvis sikringsnøglen og batteriet er sat i under opbevaringen, kan fremdriften starte utilsigtet og plæneklipperen sætte sig i bevægelse. Der kan ske alvorlig personskade og materielle skader.

Træk sikringsnøglen ud. ► Tag batteriet ud.

4.10 Rengøring, vedligeholdelse og

reparation ADVARSEL ■ Hvis sikkerhedsnøglen og batteriet sættes i under rengøring, vedligeholdelse eller repara‐ tion, kan klingen utilsigtet blive tændt. Folk kan komme alvorligt til skade, og der kan opstå materielle skader.

Fjern sikkerhedsnøglen. ► Fjern batteriet. ■ Hvis sikkerhedsnøglen og batteriet sættes i under rengøring, vedligeholdelse og repara‐ tion, kan kørselsdrevet utilsigtet blive tændt, og plæneklipperen vil begynde at køre. Folk kan komme alvorligt til skade, og der kan opstå materielle skader.

Fjern sikkerhedsnøglen. ► Fjern batteriet. ■ Skarpe rengøringsmidler, rengøring med en vandstråle eller spidse genstande kan beska‐ dige plæneklipperen og klingen. Hvis plæne‐ klipperen eller klingen ikke rengøres korrekt, kan det være, at komponenterne ikke længere fungerer korrekt, og sikkerhedsanordningerne kan blive deaktiveret. Folk kan komme alvor‐ ligt til skade. ► Rengør plæneklipperen og klingen som beskrevet i denne brugsanvisning. ■ Hvis plæneklipperen eller klingen ikke vedlige‐ holdes eller repareres korrekt, kan det være, at komponenterne ikke længere fungerer kor‐ rekt, og sikkerhedsanordningerne kan blive deaktiveret. Folk kan blive alvorligt kvæstet eller dræbt.

Du må ikke selv vedligeholde eller reparere plæneklipperen. ► Hvis plæneklipperen skal serviceres eller repareres: Besøg en STIHL forhandler. ► Vedligehold klingen som beskrevet i denne brugsanvisning. ■ Under rengøring, vedligeholdelse eller repara‐ tion af klingen kan klingen bevæge sig. Bevæ‐ gelse af den ene klinge får den anden klinge til dansk 4 Sikkerhedshenvisninger 166 0478-131-9938-Hogså at rotere. Brugeren kan skære sig på skarpe skærekanter og komme til skade. ► Brug beskyttelseshandsker. ■ Klingen kan blive varm under slibning. Bruge‐ ren kan blive forbrændt. ► Vent, indtil klingen er afkølet. ► Brug beskyttelseshandsker. 5 Klargøring af plæneklippe‐ ren

5.1 Klargøring af plæneklipperen

Udfør altid følgende trin før påbegyndelse af arbejdet: ► Fjern emballagemateriale og transportlåse. ► Sørg for, at følgende komponenter er i sikker‐ hedsmæssig korrekt tilstand:

Plæneklipperen, 4.6.1.

Batteriet som beskrevet i betjeningsvejled‐ ningen til batteri STIHL AR L eller i betje‐ ningsvejledningen til det dobbelte batterirum ADA 700 og sikkerhedshenvisningerne vedrørende batteriet STIHL AP. ► Kontrollér batteriet som beskrevet i betjenings‐ vejledningen til batteri STIHL AR L eller i betjeningsvejledningen til det dobbelte batteri‐ rum ADA 700 og sikkerhedshenvisningerne vedrørende batteriet STIHL AP. ► Lad batteriet helt op som beskrevet i betje‐ ningsvejledningen til ladeapparaterne STIHL AL 101, 301, 301-4, 500.

Rengør plæneklipperen,

Klap styrehåndtaget op, og indstil det, 7.1. ► Hvis græsset slås, og det afklippede græs skal samles i græsopsamlingskurven: Sæt græsop‐ samlingskurven på, 6.1.2. ► Hvis græsset slås, og det afklippede græs skal kastes bagud: Hægt græsopsamlingskurven af,

Indstil klippehøjden,

Kontrollér betjeningselementerne, 11.1. ► Hvis trinnene ikke kan gennemføres: Undlad at bruge plæneklipperen, og kontakt en STIHL forhandler. 6 Samling af plæneklipperen

6.1 Samling, påsætning og aftag‐

ning af græsopsamlingskurven

6.1.1 Saml græsopsamlingskurven

► Træk stoffet (1) ud over rammen (2), så bund‐ pladen er forneden og holdegrebet (3) på ydersiden af stoffet. ► Tryk plastprofilerne (4) op på rammen. Lad plastprofilerne gå i indgreb med et klik.

6.1.2 Påsætning af græsopsamlingskurven

► Frakobling af plæneklipperen ► Stil plæneklipperen på en plan flade. ► Åbn og hold udkastningsspjældet (1). ► Tag fat i græsopsamlingskurven (2) i håndta‐ get (3), og hægt krogene (4) på akslen (5). ► Læg udkastningsspjældet (1) på græsopsam‐ lingskurven (2).

6.1.3 Aftagning af græsopsamlingskurven

► Sluk for plæneklipperen. ► Stil plæneklipperen på en plan flade. ► Åbn og hold udkastningsspjældet. ► Tag græsopsamlingskurven af opefter i hånd‐ taget. ► Luk udkastningsspjældet. 7 Indstilling af plæneklippe‐ ren til brugeren

7.1 Indstilling af styrehåndtag

► Sluk for plæneklipperen, træk sikringsnøglen ud, og tag batteriet ud. ► Stil plæneklipperen på en plan flade. 5 Klargøring af plæneklipperen dansk 0478-131-9938-H 167► Hold i styrehåndtaget (1). ► Tryk håndtaget (2) nedad, og hold. ► Anbring styrehåndtaget (1)i den ønskede posi‐ tion. ► Slip håndtaget (2), og sørg for, at styrehåndta‐ get igen går helt i indgreb.

7.2 Klap styrehåndtaget sammen

Styrehåndtaget kan klappes sammen for at spare plads i forbindelse med transport eller opbevaring. ► Sluk plæneklipperen, træk sikringsnøglen ud, og tag batteriet ud. ► Stil plæneklipperen på en plan flade. ► Hold håndtaget trykket ind. ► Klap styrehåndtaget ned fremefter. 8 Isætning og udtagning af batteriet

► Træk sikringsnøglen ud. ► Stil plæneklipperen på en plan flade. ► Åbn klappen (1). ► Sæt batteriet (2) i holderen (3). ► Tryk batteriet (2) nedefter. Batteriet (2) går i indgreb med et klik og er låst. ► Luk klappen (1).

8.2 Udtagning af batteriet

► Stil plæneklipperen på en plan flade. ► Åbn klappen (1). ► Tryk på spærrehåndtaget (3), og hold det inde. Batteriet (2) er løsnet og kan tages ud. ► Luk klappen (1). 9 Isætning og udtagning af sikringsnøglen

9.1 Isætning af sikringsnøglen

► Åbn klappen. ► Sæt sikringsnøglen (1) i nøgleholderen (2). ► Luk klappen.

9.2 Udtagning af sikringsnøglen

► Åbn klappen. ► Træk sikringsnøglen ud. ► Luk klappen. ► Opbevar sikringsnøglen utilgængeligt for børn. 10 Til- og frakobling af plæne‐ klipperen

10.1 Aktivér plæneklipperen

► Stil plæneklipperen på en plan flade. dansk 8 Isætning og udtagning af batteriet 168 0478-131-9938-H► Tryk på startknappen (1). Plæneklipperen er aktiveret. LED-lamperne (2) viser batteriets ladetilstand. Efter fem minutter uden yderligere aktivitet skifter plæneklipperen til dvaletilstand.

► Stil plæneklipperen på en plan flade. ► Tryk på startknappen (1) med venstre hånd, og hold den inde. ► Træk kontaktbøjlen til græsslåning (2) helt ud i retning af styrehåndtaget (3) med højre hånd, og hold den, så tommelfingeren omslutter sty‐ rehåndtaget (3). Knivene roterer. ► Slip startknappen (1). ► Hold styrehåndtaget (3) og kontaktbøj‐ len til græsslåning (2) med højre hånd, så tommelfingeren omslutter styrehåndtaget (3).

10.2.2 Frakobling af kniven

► Slip kontaktbøjlen til græsslåning. ► Vent, indtil knivene ikke længere roterer. ► Hvis knivene fortsætter med at rotere: Træk sikringsnøglen ud, tag batteriet ud, og kontakt en STIHL-forhandler. Plæneklipperen er defekt.

Med drejehjulet kan den maksimale hastighed indstilles i fem trin. Trin 5 er den højeste maksi‐ male hastighed. I trin 0 er fremdriften deaktiveret. Med kontaktbøjlen til fremdriften kan hastighe‐ den reguleres trinløst indtil den indstillede maksi‐ male hastighed. Jo længere kontaktbøjlen til fremdriften trækkes i retning af styrehåndtaget, desto højere er hastigheden. Den indstillede hastighed påvirker batteriets driftstid. Jo lavere hastigheden er, desto længere er batteriets driftstid. ► Stil plæneklipperen på en plan flade. ► Indstil den ønskede maksimale hastighed med drejehjulet (1). ► Træk kontaktbøjlen til fremdrift (2) helt ud i ret‐ ning af styrehåndtaget (3) med venstre hånd, og hold den, så tommelfingeren omslutter sty‐ rehåndtaget (3). Plæneklipperen sætter langsomt i gang.

10.3.2 Frakobling af fremdriften

► Slip kontaktbøjlen til fremdrift. ► Vent, indtil plæneklipperen standser. ► Hvis plæneklipperen kører videre: Træk sik‐ ringsnøglen ud, tag batteriet ud, og kontakt en STIHL forhandler. Plæneklipperen er defekt. 11 Kontrol af plæneklipperen

11.1 Kontrol af betjeningselementer

Kontaktbøjle til græsslåning ► Træk sikringsnøglen ud. ► Tag batteriet ud. ► Træk kontaktbøjlen til græsslåning helt ud i retning af styrehåndtaget, og slip igen. ► Hvis kontaktbøjlen til græsslåning går trægt eller ikke går tilbage til udgangspositionen: Undlad at bruge plæneklipperen, og kontakt en STIHL forhandler. Kontaktbøjlen til græsslåning er defekt. Kontaktbøjle til fremdrift ► Træk sikringsnøglen ud. ► Tag batteriet ud. ► Træk kontaktbøjlen til fremdrift helt ud i retning af styrehåndtaget, og slip igen. ► Hvis kontaktbøjlen til fremdrift går trægt eller ikke går tilbage til udgangspositionen: Undlad at bruge plæneklipperen, og kontakt en STIHL forhandler. Kontaktbøjlen til fremdrift er defekt. Tilkobling af kniven ► Sæt sikringsnøglen i. ► Sæt batteriet i. ► Aktivér plæneklipperen. ► Tryk på startknappen med venstre hånd, og hold den inde. 11 Kontrol af plæneklipperen dansk 0478-131-9938-H 169► Træk kontaktbøjlen til græsslåning helt ud i retning af styrehåndtaget med højre hånd, og hold den, så tommelfingeren omslutter styre‐ håndtaget. Kniven roterer. ► Hvis kniven ikke roterer: Træk sikringsnøglen ud, tag batteriet ud, og kontakt en STIHL for‐ handler. Der er en fejl i plæneklipperen. ► Slip startknappen og kontaktbøjle til græsslå‐ ning. Kniven roterer efter kort tid ikke længere. ► Hvis kniven fortsætter med at rotere: Træk sik‐ ringsnøglen ud, tag batteriet ud, og kontakt en STIHL forhandler. Plæneklipperen er defekt. Tilkobling af fremdriften ► Sæt sikringsnøglen i. ► Sæt batteriet i. ► Aktivér plæneklipperen. ► Træk kontaktbøjlen til fremdrift helt ud i retning af styrehåndtaget med venstre hånd, og hold den, så tommelfingeren omslutter styrehåndta‐ get. Plæneklipperen sætter langsomt i gang. ► Slip kontaktbøjlen til fremdrift. Plæneklipperen standser. ► Hvis plæneklipperen kører videre: Træk sik‐ ringsnøglen ud, tag batteriet ud, og kontakt en STIHL forhandler. Plæneklipperen er defekt.

11.2 Kontrol af kniven

► Sluk for plæneklipperen, træk sikringsnøglen ud, og tag batteriet ud.

Slibevinkel d ► Hvis minimumstykkelsen eller -bredden er underskredet: Udskift kniven, 20.2. ► Hvis slibevinklen ikke er overholdt: Slib kniven,

► Ved tvivlsspørgsmål: Kontakt en STIHL for‐ handler.

11.3 Kontrollér knivenes position

► Sluk plæneklipperen, træk sikringsnøglen ud, og tag batteriet ud.

Vip plæneklipperen op, 16.1. ► Drej en kniv således, at den står parallelt med jorden. Kniv nummer to roterer med. ► Kontrollér, at knivene er i korrekt position i for‐ hold til hinanden

I udgangspositionen står en kniv (1) parallelt med jorden.

Kniv nummer to (2) står i en vinkel på 90° i forhold til den anden kniv. ► Hvis knivene ikke står i korrekt position i for‐ hold til hinanden: Brug ikke længere plæne‐ klipperen, og kontakt en STIHL-forhandler. 12 Brug af plæneklipperen

12.1 Sådan holdes og føres plæne‐

klipperen ► Hold fast i styrehåndtaget med begge hænder, så tommelfingrene omslutter styrehåndtaget.

12.2 Indstilling af klippehøjden

Der kan indstilles 8 klippehøjder:

75 mm = position 6 dansk 12 Brug af plæneklipperen 170 0478-131-9938-H– 90 mm = position 7

100 mm = position 8 Positionerne er angivet på plæneklipperen. Klippehøjden justeres individuelt på alle hjul. Ind‐ stillingen af hjulene skal være identisk. Justering klippehøjden bagved ► Sluk for plæneklipperen. Klingen må ikke rotere. ► Placer plæneklipperen på en plan overflade. ► Træk håndtaget (1) ud af fordybningen, og indstil det i den ønskede position. Justering klippehøjden foran ► Hold hjulgaflen (1) med hånden. Plæneklipperen kan ikke falde til den laveste position af sin egen vægt. ► Tryk på låsehåndtaget (2) i pilens retning, og hold det inde. ► Indstil akslen (3) til den ønskede position. ► Løsn låsehåndtaget (2). Akslen (3) går i hak.

12.3 Fiksering af forhjulene

Forhjulene kan fikseres ved græsslåning på skråninger. ► Tryk på knappen (1). ► Stil forhjulet (2), så det peger ligeud, og lad det gå i indgreb. ► Fikser ligeledes det andet forhjul. Ophæv fikseringen ► Tryk afsikringshåndtaget (1) i pilens retning.

12.4 Aktivering og deaktivering af

ECO-tilstand ECO-tilstanden er slået til efter aktivering af plæ‐ neklipperen. Når ECO-tilstanden er aktiveret, registrerer plæ‐ neklipperen de aktuelle arbejdsbetingelser og indstiller automatisk knivens omdrejningstal. Batteriets driftstid kan dermed forlænges. Aktivering af ECO-tilstanden ► Tryk på knappen (1). LED-lampen (2) lyser. Deaktivering af ECO-tilstanden ► Tryk på knappen (1). LED-lampen (2) lyser ikke længere. 12 Brug af plæneklipperen dansk 0478-131-9938-H 17112.5 Græsslåning ► Hvis der arbejdes med fremdriften slået til: Kør plæneklipperen kontrolleret fremad. ► Hvis der arbejdes med fremdriften slået fra: Skub plæneklipperen fremad langsomt og kontrolleret.

12.6 Tøm græsopsamlingskurven

Den luftstrøm, der opstår, når kniven kører, får niveaumåleren (1) til at stige. Når græsopsam‐ lingskurven er fuld, ophører luftstrømmen. Hvis luftstrømmen er for svag, falder niveaumåle‐ ren (2) tilbage til hviletilstand. Dette indikerer, at græsopsamlingskurven skal tømmes. Niveaumålerens fulde funktion opnås kun ved en optimal luftstrøm. Ydre forhold som vådt, tæt eller højt græs, lave klippeniveauer, tilsmudsning og lignende kan påvirke luftstrømmen og niveau‐ målerens funktion. ► Hvis niveaumåleren falder tilbage til hviletil‐ stand: Tøm græsopsamlingskurven. ► Tag græsopsamlingskurven af opefter i hånd‐ taget (1). ► Hold i det bagerste holdegreb (2) med den anden hånd. ► Tøm græsopsamlingskurven. 13 Efter arbejdet

► Sluk for plæneklipperen, træk sikringsnøglen ud, og tag batteriet ud. ► Hvis plæneklipperen er våd: Lad plæneklippe‐ ren tørre. ► Rengør plæneklipperen. 14 Transport

14.1 Transporter plæneklipperen

► Sluk plæneklipperen. Knivene må ikke rotere. Anvend fremdriften ► Tilkobl fremdriften. ► Kør plæneklipperen kontrolleret fremad. Skub plæneklipperen ► Træk sikringsnøglen ud, og tag batteriet ud. ► Skub plæneklipperen fremad langsomt og kontrolleret. Bær plæneklipperen ► Bær arbejdshandsker i et kraftigt materiale. ► Træk sikringsnøglen ud, og tag batteriet ud. ► Lad den ene person holde i hjulgaflerne foran på plæneklipperen med begge hænder, og lad en anden person holde i styrehåndtaget med begge hænder. dansk 13 Efter arbejdet 172 0478-131-9938-H► Vær to personer om at løfte og bære plæne‐ klipperen. Transporter plæneklipperen i et køretøj ► Træk sikringsnøglen ud, og tag batteriet ud. ► Sørg for at sikre plæneklipperen stående, så den hverken vælter eller kan flytte sig. 15 Opbevaring

15.1 Opbevar plæneklipperen

► Sluk plæneklipperen, træk sikringsnøglen ud, og tag batteriet ud. ► Opbevar plæneklipperen således, at følgende betingelser er opfyldt:

Opbevar plæneklipperen utilgængeligt for børn.

Plæneklipperen er ren og tør.

Plæneklipperen kan ikke vælte.

Plæneklipperen kan ikke rulle væk. 16 Rengøring

16.1 Vip plæneklipperen op

► Sluk plæneklipperen, træk sikringsnøglen ud, og tag batteriet ud. ► Stil plæneklipperen på en plan flade. ► Hægt græsopsamlingskurven af.

Indstil klippehøjden til den højeste position.

► Stil styrehåndtagets øverste del i den nederste position, 7.1. Styrehåndtagets øverste del er løsnet ► Tryk håndtaget nedefter med venstre hånd, og hold det nede. ► Hold plæneklipperen i hjulgaflen med højre hånd, og vip den op på bagkanten.

16.2 Rengør plæneklipperen.

► Sluk plæneklipperen, fjern sikkerhedsnøglen, og tag batteriet ud. ► Rengør plæneklipperen med en fugtig klud. ► Rengør udkastningskanalen med en blød bør‐ ste eller en fugtig klud. ► Rengør plæneklipperens elektriske kontakter med en børste eller en blød børste. ► Rengør ventilationsåbningerne med en børste. ► Sæt plæneklipperen op. ► Rengør området omkring knivene og selve klingen med en træpind, en blød børste eller en fugtig klud. BEMÆRK ■ Rengøring med en højtryksrenser eller vand‐ stråler kan beskadige maskinen. ► Maskinen må ikke rengøres med en højt‐ ryksrenser eller vandstråler. 17 Vedligeholdelse

17.1 Afmontering og montering af

► Sluk plæneklipperen, træk sikringsnøglen ud, og tag batteriet ud. ► Vip plæneklipperen op. ► Bloker kniven (1) med et stykke træ (2). ► Skru skruen (3) ud i pilens retning, og tag den af sammen med skiven. ► Tag kniven (4) af. ► Skru skruen (5) ud i pilens retning, og tag den af sammen med skiven. ► Tag kniven (1) af. ► Kassér skruerne (3 og 5) og skiverne. Anvend nye skruer og skiver til montering af knivene (1 og 4).

17.1.2 Monter kniven

► Sluk plæneklipperen, træk sikringsnøglen ud, og tag batteriet ud. ► Vip plæneklipperen op. 15 Opbevaring dansk 0478-131-9938-H 173► Læg den nye skive (2) på den nye skrue (1). ► Påfør skruesikring Loctite 243 på skruens gevind (1). ► Sæt kniven (3) på, så forhøjningerne på anlægsfladen (4) griber ind i udsparingerne på kniven (3). ► Skru skruen (1) i sammen med skiven (2). ► Bloker kniven (3) med et stykke træ (5). ► Spænd skruen (1) til med 30 Nm +/- 3 Nm. ► Påmonter en kniv mere.

17.2 Slib og afbalancer knivene

Det kræver megen øvelse at slibe og afbalan‐ cere knivene korrekt. STIHL anbefaler, at knivene slibes og afbalance‐ res af en STIHL-forhandler. ADVARSEL ■ Knivenes skærekanter er skarpe. Brugeren kan skære sig. ► Bær arbejdshandsker i et kraftigt materiale. ► Sluk plæneklipperen, træk sikringsnøglen ud, og tag batteriet ud. ► Vip plæneklipperen op. ► Afmonter knivene. ► Slib knivene. Overhold slibevinklen, og lad kni‐ vene køle af, 20.2. Knivene må ikke blive blå under slibningen. ► Påmonter knivene. ► Ved tvivlsspørgsmål: Kontakt en STIHL-for‐ handler.

17.3 Kontrollér knivdrevets rems‐

pænding Få en STIHL-forhandler til at kontrollere knivdre‐ vets remspænding en gang årligt. 18 Reparation

18.1 Reparation af plæneklipperen

Brugeren kan ikke selv reparere plæneklipperen og knivene. ► Hvis plæneklipperen eller knivene er beskadi‐ get: Undlad at bruge plæneklipperen eller kni‐ vene, og kontakt en STIHL-forhandler. ► Hvis henvisningsskiltene er ulæselige eller beskadiget: Få en STIHL-forhandler til at udskifte henvisningsskiltene. 19 Afhjælpning af fejl

19.1 Afhjælpning af fejl i plæneklipperen eller batteriet

Fejl LED-lamper på betjeningsenhe‐ den LED-lamper på batteriet Årsag Afhjælpning Plæneklippe‐ ren starter ikke, når den tændes. 1 LED-lampe i displayet for lade‐ tilstand blinker grønt. 1 LED-lampe blinker grønt. Batteriets ladetil‐ stand er for lav. ► Oplad batteriet. 1 LED-lampe i displayet for lade‐ tilstand lyser rødt. 1 LED-lampe lyser rødt. Batteriet er for varmt eller for koldt. ► Træk sikringsnøglen ud. ► Tag batteriet ud. ► Lad batteriet køle af eller blive varmt. Advarselstrekan‐ ten blinker rødt. 3 LED-lam‐ per blinker rødt. Der er en fejl i plæneklipperen. ► Træk sikringsnøglen ud. ► Tag batteriet ud. ► Rengør de elektriske kontakter på plæneklipperen. ► Sæt batteriet i. ► Tænd plæneklipperen. ► Hvis fejlen varer ved: Undlad at bruge plæneklipperen, og kontakt en STIHL forhandler. dansk 18 Reparation 174 0478-131-9938-HFejl LED-lamper på betjeningsenhe‐ den LED-lamper på batteriet Årsag Afhjælpning Advarselstrekan‐ ten lyser rødt. 3 LED-lam‐ per lyser rødt. Plæneklipperen er for varm. ► Træk sikringsnøglen ud. ► Tag batteriet ud. ► Lad plæneklipperen køle af. 3 LED-lamper i displayet for lade‐ tilstand lyser rødt. 4 LED-lam‐ per blinker rødt. Der er en fejl i batteriet. ► Tag batteriet ud, og sæt det i igen. ► Tænd plæneklipperen. ► Hvis fejlen varer ved: Undlad at bruge batteriet, og kontakt en STIHL forhandler. Den elektriske forbindelse mel‐ lem plæneklippe‐ ren og batteriet er afbrudt. ► Træk sikringsnøglen ud. ► Tag batteriet ud. ► Rengør de elektriske kontakter på plæneklipperen. ► Sæt sikringsnøglen i. ► Sæt batteriet i. Alle LED-lamper på betjeningsen‐ heden blinker. Kommunikationen til betjeningsen‐ heden er afbrudt. ► Træk sikringsnøglen ud. ► Tag batteriet ud. ► Undlad at bruge plæneklippe‐ ren, og kontakt en STIHL for‐ handler. Der er fugt i plæ‐ neklipperen eller batteriet. ► Træk sikringsnøglen ud. ► Tag batteriet ud. ► Rengør plæneklipperen. ► Lad plæneklipperen eller batte‐ riet tørre. Modstanden på knivene er for stor. ► Indstil en større klippehøjde. ► Start plæneklipperen i lavere græs. Fremdriften fungerer ikke. Der er en fejl i fremdriften. ► Tag batteriet ud, og sæt det i igen. ► Tilkobl fremdriften. ► Hvis fremdriften stadig ikke fungerer: Kontakt en STIHL forhandler. Plæneklippe‐ ren slår fra under driften. Advarselstrekan‐ ten lyser rødt. 3 LED-lam‐ per lyser rødt. Plæneklipperen er for varm. ► Træk sikringsnøglen ud. ► Tag batteriet ud. ► Lad plæneklipperen køle af. ► Rengør plæneklipperen. ► Start ikke plæneklipperen i kort tid for hyppigt. ► Hvis der arbejdes med fremd‐ riften slået til: Indstil en lavere hastighed. ► Hvis der arbejdes med fremd‐ riften slået fra: Gå langsomt fremad. ► Indstil en større klippehøjde. ► Slå lavere græs. Knivene er blo‐ keret. ► Træk sikringsnøglen ud. ► Tag batteriet ud. ► Rengør plæneklipperen. Der er en elekt‐ risk fejl. ► Tag batteriet ud, og sæt det i igen. ► Tænd plæneklipperen. Advarselstrekan‐ ten lyser rødt. Ved arbejde på stejle skråninger kobler fremdriften ► Undlad at slå græsset på stejle skråninger. ► Slip kontaktbøjlen til fremdrift. 19 Afhjælpning af fejl dansk 0478-131-9938-H 175Fejl LED-lamper på betjeningsenhe‐ den LED-lamper på batteriet Årsag Afhjælpning og knivene fra ved overbelast‐ ning. ► Stil plæneklipperen på en plan flade. ► Tilkobl kniven. ► Tilkobl fremdriften. Plæneklippe‐ rens driftstid er for kort. Batteriet er ikke fuldt opladet. ► Oplad batteriet helt. Batteriets levetid er overskredet. ► Udskift batteriet. 20 Tekniske data

20.1 Plæneklipper STIHL

Godkendte batterier:

Vægt uden batteri: 44 kg

Maksimalt indhold i græsopsamlingskurven: 80 l

20.3 Støjværdier og vibrationsvær‐

dier K-værdien for støjniveauet ligger på 3 dB(A). K- værdien for lydeffektniveauet ligger på 1,2 dB(A). K-værdien for vibrationsværdien ligger på 0,7 m/s².

målt iht. EN 20643, EN 60335-2-77, styrehåndtag: 1,4 m/s² De angivne vibrationsværdier blev målt efter en standardiseret testprocedure og kan anvendes til sammenligning af elektriske maskiner. De fakti‐ ske vibrationsværdier kan afvige fra de angivne værdier, afhængigt af anvendelsen. De angivne vibrationsværdier kan anvendes til et første skøn af vibrationsbelastningen. Der skal foretages et skøn af den faktiske vibrationsbelastning. I den forbindelse kan der også tages højde for de tids‐ rum, hvor el-apparatet er slået fra, og de tidsrum, hvor det er tændt, men er uden belastning. Se oplysninger om overholdelse af arbejdsgiver‐ direktivet om eksponering for vibrationer 2002/44/EC og S.I. 2005/1093 på www.stihl.com/ vib .

REACH betegner en EF-forordning til registre‐ ring, vurdering og godkendelse af kemikalier. Informationer om overholdelse af REACH-forord‐ ningen kan findes på www.stihl.com/reach . 21 Reservedele og tilbehør

Kniv, højre: 6392 702 0105

Knivbolt højre: 9008 348 1801

22.1 Bortskaffelse af plæneklipperen

Oplysninger om bortskaffelse fås hos de lokale myndigheder eller hos en STIHL forhandler. Ukorrekt bortskaffelse kan være sundhedsskade‐ lig og forurene miljøet. ► Indlevér STIHL produkter inklusive emballage til et egnet indsamlingssted til genbrug i over‐ ensstemmelse med lokale regler. ► Må ikke bortskaffes som husholdningsaffald. 23 EU-overensstemmelseser‐ klæring

23.1 Plæneklipper STIHL

Konstruktion: Batteri-plæneklipper

Serienummer: 6392 opfylder de relevante bestemmelser i direkti‐ verne 2000/14/EC, 2006/42/EC, 2014/30/EU og 2011/65/EU og er udviklet og fremstillet i over‐ ensstemmelse med de på produktionsdatoen gældende udgaver af følgende standarder: EN 60335-1, EN 60335‑2-77, EN 55014-1 og EN 55014-2. Pågældende godkendte myndighed: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, DE For at finde det målte og garanterede lydeffektni‐ veau er man gået frem efter direktiv 2000/14/EC, bilag VIII.

Garanteret lydeffektniveau: 93 dB(A) De tekniske dokumenter opbevares hos STIHL Tirol GmbH. Produktionsåret og maskinnummeret står på plæneklipperen. Langkampfen, 01.06.2019 STIHL Tirol GmbH e.b. Matthias Fleischer, Sektionsleder for forskning og udvikling e.b. Sven Zimmermann, Sektionsleder for kvalitet 24 UKCA-overensstemmel‐ seserklæring

24.1 Plæneklipper STIHL

Konstruktion: Batteri-plæneklipper

Garanteret lydeffektniveau: 93 dB(A) De tekniske dokumenter opbevares hos STIHL Tirol GmbH. Produktionsåret og maskinnummeret står på plæneklipperen. Langkampfen, 01.07.2022 STIHL Tirol GmbH e.b. Matthias Fleischer, Sektionsleder for forskning og udvikling e.b. Sven Zimmermann, Sektionsleder for kvalitet 25 Sikkerhedstekniske henvis‐ ninger vedrørende plæne‐ klipperen

Dette kapitel indeholder de generelle sikkerheds‐ anvisninger, der er formuleret i standarden EN 60335-2-77, bilag EE, for elektrisk drevne plæne‐ klippere. ADVARSEL ■ Læs alle sikkerhedsanvisninger, illustrationer og tekniske data, som denne plæneklipper er forsynet med. Manglende overholdelse af nedenstående anvisninger kan forårsage elek‐ triske stød, brand og/eller alvorlige kvæstelser. Gem alle sikkerhedsanvisninger og andre anvisninger til senere brug.

Læs denne betjeningsvejledning omhygge‐ ligt. Bliv fortrolig med betjeningselementerne og den korrekte brug af maskinen.

Giv aldrig børn eller personer, som ikke har læst betjeningsvejledningen, lov til at benytte plæneklipperen. Aldersgrænsen for brugere kan variere fra land til land.

Plæneklipperen må ikke benyttes, når der er personer, især børn, eller dyr i nærheden.

Husk, at brugeren af plæneklipperen er ansvarlig for uheld, som rammer andre per‐ soner eller disses ejendom.

Bær altid solide sko og lange bukser ved brug af maskinen. Gå aldrig barfodet eller iført lette sandaler ved brug af maskinen. Undgå at bære løst tøj eller tøj med løsthæn‐ gende snore eller bælter.

Undersøg det areal, hvor maskinen skal anvendes, og fjern alle genstande, der kan blive ramt og slynget væk af maskinen.

Foretag inden brug en visuel kontrol for sli‐ tage og beskadigelse af knivene, fastspæn‐ dingsboltene og den samlede klippeanord‐ ning. For at undgå ubalance må slidte eller beskadigede knive og fastgørelsesbolte kun udskiftes i sæt. Slidte eller beskadigede hen‐ visningsskilte skal udskiftes.

Undgå om muligt at anvende maskinen, hvis græsset er fugtigt.

Slå altid græsset på tværs af skråningen, aldrig op- eller nedad.

Vær ekstra forsigtig, når køreretningen på skråningen ændres.

Undlad at slå græsset på meget stejle skrå‐ ninger.

Vær ekstra forsigtig, når du vender plæne‐ klipperen om eller trækker den hen mod dig selv.

Stands skærekniven eller skæreknivene, når plæneklipperen skal vippes op i forbindelse med transport over andet end græs, og når plæneklipperen bevæges hen til eller væk fra det område, hvor græsset skal slås.

Brug aldrig plæneklipperen med beskadi‐ gede beskyttelsesanordninger eller beskyt‐ telsesgitre eller uden påmonterede beskyttel‐ sesanordninger, f.eks. prelplader og/eller græsopsamlingsanordninger.

Start eller brug startknappen forsigtigt og i overensstemmelse med producentens anvis‐ dansk 25 Sikkerhedstekniske henvisninger vedrørende plæneklipperen 178 0478-131-9938-Hninger. Sørg for rigelig afstand mellem fød‐ derne og kniven/knivene.

Når motoren startes, må plæneklipperen ikke vippes, medmindre den skal løftes op. I så fald må den kun vippes så meget som højst nødvendigt, og det er kun den side, der ven‐ der væk fra brugeren, der må løftes op.

Start ikke motoren, når du står foran udkast‐ ningskanalen.

Hænder og fødder skal holdes væk fra rote‐ rende dele. Stå aldrig i nærheden af udkast‐ ningsåbningen.

Undlad at løfte eller bære en plæneklipper med igangsat motor.

Sluk for motoren, træk startnøglen ud. Sørg for at sikre dig, at alle dele, der er i bevæ‐ gelse, er standset helt:

når du forlader plæneklipperen,

før du løsner blokeringer eller fjerner til‐ stoppelser i udkastningskanalen,

før plæneklipperen kontrolleres eller ren‐ gøres, eller før der udføres arbejde på den,

hvis den har ramt et fremmedlegeme. Led efter skader på plæneklipperen, og foretag de nødvendige reparationer, før du starter og arbejder med plæneklipperen igen. Hvis plæneklipperen begynder at vibrere usædvanlig voldsomt, skal dette kontrolleres med det samme.

Foretag de nødvendige reparationer af beskadigede dele

Sørg for, at alle møtrikker, bolte og skruer er fastspændte, og at maskinen er i en sikker arbejdstilstand.

Kontrollér regelmæssigt, om græsopsam‐ lingsanordningen er slidt, beskadiget eller ikke længere fungerer.

Udskift af sikkerhedsårsager slidte eller beskadigede dele.

Sørg ved maskiner med flere knive for, at bevægelsen af en af knivene kan igangsætte de andre knives bevægelse.

Sørg for, at der ikke kommer fingre i klemme mellem knivene, der er i bevægelse, og de stillestående dele på maskinen, ved indstil‐ ling af maskinen.

Lad motoren køle af, før maskinen stilles væk.

Ved vedligeholdelse af knivene skal du være opmærksom på, at knivene kan bevæges, selvom spændingskilden er slået fra.

Dette symbolet henviser til et kapittel i denne bruksanvisningen. 3 Oversikt

Det er montert originalt tilbehør fra STIHL på gressklipperen.

Slipevinkel d ► Hvis kravene til minimum tykkelse og bredde ikke er innfridd: Skift ut kniven, 20.2. ► Hvis slipevinkelen ikke er overholdt: Slip kni‐ vene, 20.2. ► Hvis noe er uklart: Kontakt en STIHL forhand‐ ler.

Gressklipperen skal ikke kunne velte.

Ikke start motoren mens du står foran utkast‐ kanalen.

når du går fra gressklipperen
