РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RMA 765 V STIHL

240 - 263 Инструкция по эксплуатации

• 1 Предисловие p. 240
• 2 Информация к данному руководству по эксплуатации p. 240
• 3 Обзор p. 241
• 4 Указания по технике безопасности p. 242
• 5 Подготовка газонокосилки к работе p. 248
• 6 Сборка газонокосилки p. 248
• 7 Пользовательская настройка газонокосилки 8 Установка и извлечение аккумулятора p. 249

9 Размещение и извлечение защитного ключа......................................................249 10 Включение и выключение газонокосилки

• 11 Проверка газонокосилки p. 251
• 12 Работа с газонокосилкой p. 252
• 13 После работы p. 254
• 14 Транспортировка p. 254
• 15 Хранение p. 254
• 16 Очистка p. 254
• 17 Техническое обслуживание p. 255
• 18 Ремонт p. 256
• 19 Устранение неисправностей p. 256
• 20 Технические данные p. 258
• 21 Запасные части и принадлежности p. 259
• 22 Утилизация p. 259
• 23 Сертификат соответствия ЕС p. 259
• 24 Адреса p. 260
• 25 Инструкции по технике безопасности для газонокосилки 1 Предисловие Уважаемый клиент, мы рады, что вы выбрали изделие STIHL. Мы разрабатываем и производим продукцию высочайшего качества, соответствующую потребностям наших клиентов. Наша продук‐ ция обеспечивает высокую надежность даже при экстремальных нагрузках. STIHL – это и высочайшее качество обслужи‐ вания. Наши представители всегда готовы провести для вас компетентную консультацию и инструктаж, а также обеспечить всесторон‐ нюю техническую поддержку. Компания STIHL безоговорочно проводит политику бережного и ответственного отно‐ шения к природе. Данное руководство по эксплуатации предназначено для содействия вам в безопасной и экологически благоприят‐ ной эксплуатации изделия STIHL в течение всего длительного срока службы. pyccкий 0478-131-9938-H 239 © ANDREAS STIHL AG & Co. KG 2023 0478-131-9938-H. VA0.G23. Напечатано на отбеленной бумаге не содержащей хлора. Бумага подлежит вторичной переработке. Перевод оригинального руководства по эксплуатации 0000009160_012_RUSМы благодарим вас за доверие и желаем при‐ ятных впечатлений от вашего нового изделия STIHL. д-р Николас Штиль ВАЖНО! ПЕРЕД ПРИМЕНЕНИЕМ ОЗНАКО‐ МИТЬСЯ И СОХРАНИТЬ. 2 Информация к данному руководству по эксплуа‐ p. 261

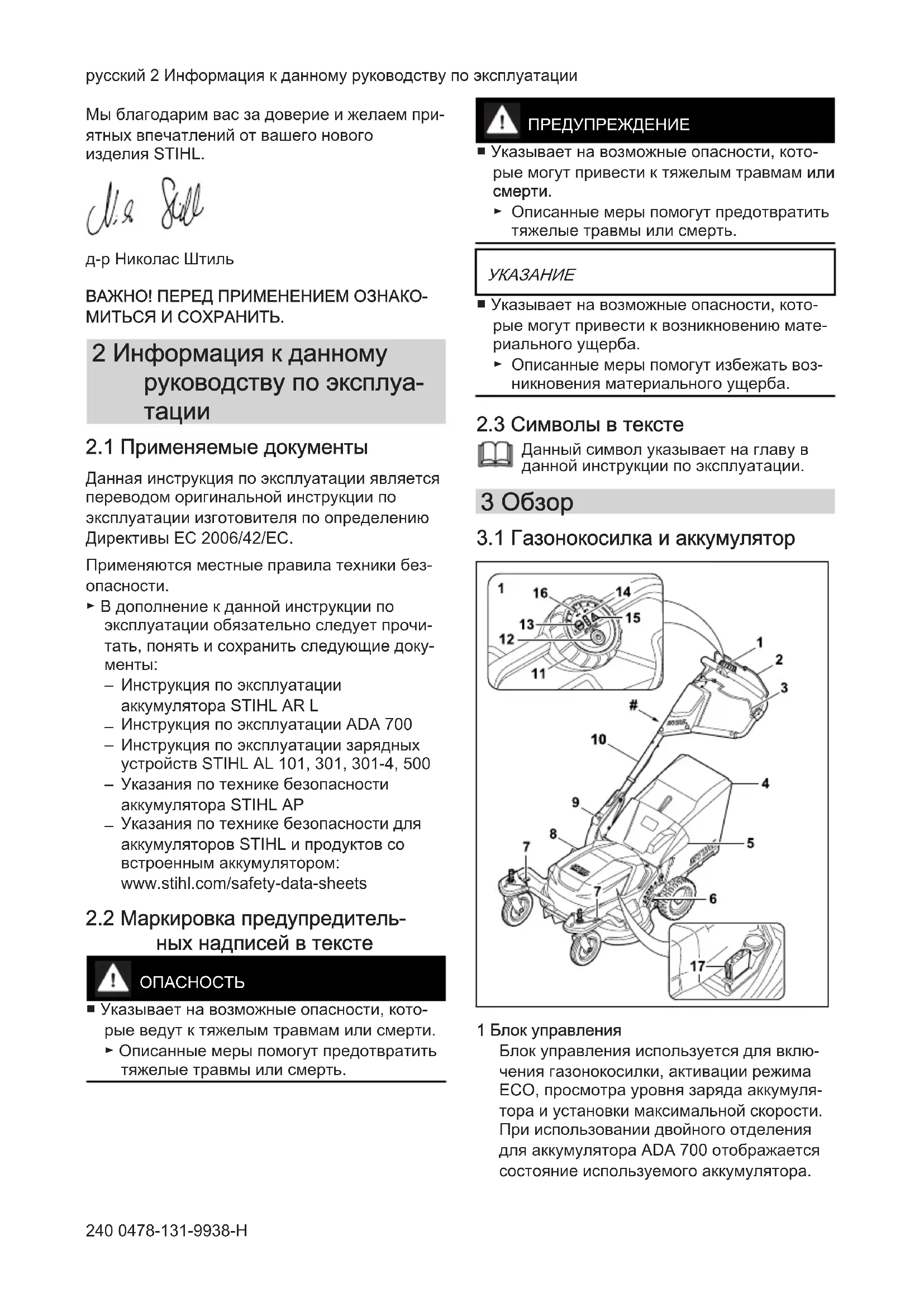

2.1 Применяемые документы

Данная инструкция по эксплуатации является переводом оригинальной инструкции по эксплуатации изготовителя по определению Директивы ЕС 2006/42/EC. Применяются местные правила техники без‐

► В дополнение к данной инструкции по эксплуатации обязательно следует прочи‐ тать, понять и сохранить следующие доку‐

Инструкция по эксплуатации аккумулятора STIHL AR L

Инструкция по эксплуатации ADA 700

Инструкция по эксплуатации зарядных устройств STIHL AL 101, 301, 301-4, 500

Указания по технике безопасности аккумулятора STIHL AP

Указания по технике безопасности для аккумуляторов STIHL и продуктов со встроенным аккумулятором: www.stihl.com/safety-data-sheets

2.2 Маркировка предупредитель‐

ных надписей в тексте

■ Указывает на возможные опасности, кото‐ рые ведут к тяжелым травмам или смерти. ► Описанные меры помогут предотвратить тяжелые травмы или смерть. ПРЕДУПРЕЖДЕНИЕ ■ Указывает на возможные опасности, кото‐ рые могут привести к тяжелым травмам или

Описанные меры помогут предотвратить тяжелые травмы или смерть.

■ Указывает на возможные опасности, кото‐ рые могут привести к возникновению мате‐ риального ущерба.

Описанные меры помогут избежать воз‐ никновения материального ущерба.

2.3 Символы в тексте

Данный символ указывает на главу в данной инструкции по эксплуатации. 3 Обзор

3.1 Газонокосилка и аккумулятор

1 Блок управления Блок управления используется для вклю‐ чения газонокосилки, активации режима ECO, просмотра уровня заряда аккумуля‐ тора и установки максимальной скорости. При использовании двойного отделения для аккумулятора ADA 700 отображается состояние используемого аккумулятора. pyccкий 2 Информация к данному руководству по эксплуатации 240 0478-131-9938-H2 Рукоятка переключения для запуска коше‐

Рукоятка переключения для запуска коше‐ ния вместе с кнопкой включения включает и выключает ножи. 3 Рукоятка переключения привода движения Рукоятка переключения привода движения включает и выключает привод движения. 4 Травосборник Травосборник собирает скошенную траву. 5 Откидная крышка Откидная крышка закрывает желоб

6 Рычаг Рычаг используется для установки высоты скашивания задних колес. 7 Рычаг Рычаг используется для установки высоты скашивания, а также фиксации и ослабле‐ ния передних колес. 8 Крышка Крышка закрывает аккумулятор и защит‐

9 Рычаг Рычаг используется для установки и скла‐ дывания ведущей ручки. 10 Ведущая ручка Ведущая ручка служит для удерживания, продвижения и транспортировки газоноко‐

11 Дисковый переключатель Дисковый переключатель используется для установки максимальной скорости. 12 Кнопка включения Кнопка включения активирует газоноко‐ силку и вместе с рукояткой переключения для запуска кошения включает ножи. 13 Выключатель ECO Выключатель ECO включает и выключает режим ECO. 14 Индикатор уровня заряда При нажатии кнопки включения свето‐ диоды показывают уровень заряда и нали‐ чие неисправностей аккумулятора. 15 Предупредительный треугольник Предупредительный треугольник указы‐ вает на неисправности в газонокосилке. 16 Индикация для двойного отделения для аккумулятора ADA 700 Светодиоды отображают состояние используемого в данный момент аккумуля‐

17 Защитный ключ Защитный ключ активирует газонокосилку. # Фирменная табличка с паспортными дан‐ ными и номером машины

На газонокосилке и аккумуляторе могут быть нанесены символы, они означают следую‐

Этот символ обозначает защитный

ECO ECO Этот символ обозначает выключатель ECO.

Гарантированный уровень шума в соответствии с Директивой 2000/14/EC в дБ(А) для сопоставле‐ ния акустической эмиссии продук‐

Не утилизировать продукт вместе с бытовыми отходами. Активировать газонокосилку и установить максимальную

Включить ножи косилки. Включить привод движения. В этом положении рычаг фиксирует передние колеса. В этом положении рычага передние колеса свободно двигаются. В этом положении рычага можно настроить высоту скашивания на пере‐ дних колесах. Травосборник заполняется. Травосборник заполнен. Опу‐ стошить травосборник. 3 Обзор pyccкий 0478-131-9938-H 2414 Указания по технике без‐

4.1 Предупредительные сим‐

На газонокосилке могут быть нанесены пред‐ упредительные символы, они означают сле‐

Соблюдать предписания по технике безопасности и выполнять соответ‐ ствующие действия. Обязательно следует прочитать, понять и сохранить инструкцию по эксплуатации. Соблюдать указания по технике без‐ опасности в отношении отбрасывае‐ мых предметов и выполнять соответ‐ ствующие действия. Не касаться вращающегося ножа. Извлекать аккумулятор на время простоев в работе, транспортировки, хранения, технического обслужива‐ ния или ремонта. Вынимать защитный ключ на время простоев в работе, транспортировки, хранения, технического обслужива‐ ния или ремонта. Сохранять безопасное расстояние.

4.2 Использование по назначе‐

Газонокосилка STIHL RMA 765.0 V предназна‐ чена для кошения сухой травы. Газонокосилка питается от аккумулятора STIHL AR L или аккумулятора STIHL AP вме‐ сте с двойным отделением для аккумулятора ADA 700. ПРЕДУПРЕЖДЕНИЕ

Аккумуляторы, не одобренные компанией STIHL для использования с этой газоноко‐ силкой, могут стать причиной возгорания и взрыва. Это может привести к серьезным травмам или летальному исходу и мате‐ риальному ущербу.

Использовать газонокосилку с аккумулятором STIHL AR L или аккумулятором STIHL AP вместе с двой‐ ным отделением для аккумулятора ADA 700.

Использование газонокосилки или аккуму‐ лятора не по назначению может привести к серьезным травмам, смерти или мате‐ риальному ущербу.

Использовать газонокосилку только в соответствии с описанием, приведенным в данной инструкции по эксплуатации.

Использовать аккумулятор, как описано в данной инструкции по эксплуатации для аккумулятора STIHL AR L или в инструк‐ ции по эксплуатации для двойного отде‐ ления для аккумулятора ADA 700.

4.3 Требования к пользователю

ПРЕДУПРЕЖДЕНИЕ ■ Пользователи, не прошедшие инструктаж, могут не осознавать или неправильно оце‐ нивать опасности, связанные с газоноко‐ силкой. Это связано с опасностью получе‐ ния пользователем или другими лицами серьезных травм вплоть до летального

► Обязательно следует прочитать, понять и сохранить инструкцию по эксплуатации. ► При необходимости передать газоноко‐ силку другому лицу: передать также инструкцию по эксплуатации.

Убедиться, что пользователь выполняет следующие условия:

Пользователь спокоен и бодр.

Пользователь физически, психически и умственно в состоянии управлять газонокосилкой и работать с ней. Если пользователь обладает физиче‐ скими, психическими или умствен‐ ными недостатками, он может рабо‐ тать с устройством только под надзо‐ ром ответственного лица или следуя его указаниям.

Пользователь может осознавать и оценивать опасности, связанные с газонокосилкой.

Пользователь осознает, что несет ответственность за несчастные слу‐ чаи и материальный ущерб.

Пользователь достиг совершенноле‐ тия или обучен соответствующей профессии согласно национальным

pyccкий 4 Указания по технике безопасности 242 0478-131-9938-H– Пользователь прошел инструктаж специализированного центра STIHL или специалиста перед первым использованием газонокосилки.

Пользователь не находится под воз‐ действием алкоголя, лекарств или наркотиков.

При возникновении вопросов: обрат‐ иться в сервисный центр STIHL.

4.4 Рабочая одежда и оснаще‐

ПРЕДУПРЕЖДЕНИЕ ■ Во время работы предметы могут быть отброшены с высокой скоростью. Пользова‐ тель может получить травмы.

Во время работы надевать длинные брюки из износостойкого материала. ■ Во время работы возможно образование пылевых вихрей. Вдыхаемая пыль может негативно повлиять на здоровье и стать причиной аллергических реакций.

При образовании пылевых вихрей наде‐ вать защитную маску от пыли. ■ Несоответствующая одежда может заце‐ питься за древесину, мелкий кустарник или попасть в газонокосилку. Пользователь в несоответствующей одежде может полу‐ чить серьезные травмы.

Надевать облегающую одежду. ► Необходимо снять шарфы и украшения. ■ Во время очистки, технического обслужива‐ ния или транспортировки пользователь может коснуться ножа. Пользователь может получить травмы.

Необходимо работать в защитных пер‐

■ Если на пользователе надета несоответ‐ ствующая обувь, он может поскользнуться. Пользователь может получить травмы.

Обувь должна быть прочной, закрытой и иметь нескользкую подошву. ■ Во время заточки ножей могут вылетать частицы материала. Пользователь может получить травмы.

Надевать плотно прилегающие защит‐ ные очки. Подходящие защитные очки проверяются в соответствии со стандартом EN 166 или в соответствии с национальными правилами и доступны в розничной сети с соответствующей мар‐

Необходимо работать в защитных пер‐

Другие люди, дети и животные могут не осознавать и не оценивать опасности, свя‐ занные с газонокосилкой и отброшенными ею предметами. Это связано с опасностью получения другими людьми, детьми и животными серьезных травм, а также с опасностью материального ущерба. ► В рабочей зоне запрещено присут‐ ствие посторонних лиц, детей и

► Соблюдать безопасное расстояние до

► Не оставлять газонокосилку без прис‐

► Убедиться, что дети не могут играть с газонокосилкой. ■ При работе в дождь пользователь может поскользнуться. Пользователь может полу‐ чить серьезные травмы вплоть до леталь‐ ного исхода.

При дожде не работать. ■ Газонокосилка не защищена от воздей‐ ствия влаги. При работе под дождем или во влажной среде можно получить удар током. Пользователь может получить травму, а газонокосилка может быть повреждена.

Не работать во время дождя или во влажной среде. ► Не косить мокрую траву. ■ Электрические компоненты газонокосилки могут создавать искры. Искры могут стать причиной возгорания или взрыва в легково‐ спламеняющейся или взрывоопасной среде. Это может привести к серьезным травмам или летальному исходу и мате‐ риальному ущербу.

Не работать рядом с легковоспламеняю‐ щимися и взрывчатыми веществами.

4.6 Безопасное состояние

Газонокосилка находится в безопасном состоянии, если выполнены следующие усло‐

Газонокосилка не имеет повреждений.

Газонокосилка чистая.

Элементы управления работают исправно и не подвергались изменениям.

Для обеспечения кошения и сбора скошен‐ ной травы в травосборник: травосборник правильно установлен. 4 Указания по технике безопасности pyccкий 0478-131-9938-H 243– Для обеспечения кошения и сброса ско‐ шенной травы сзади: травосборник снят и откидная крышка закрыта.

Нож правильно установлен.

На этой газонокосилке установлены ориги‐ нальные дополнительные принадлежности STIHL.

Принадлежности установлены правильно. ПРЕДУПРЕЖДЕНИЕ ■ Если устройство не находится в технически безопасном состоянии, то его компоненты могут работать неправильно, а защитные устройства могут выйти из строя. В резуль‐ тате чего возможно получение серьезных травм вплоть до летального исхода.

Не работать с поврежденной газоноко‐

► Если газонокосилка загрязнена: очистить газонокосилку. ► Не вносить изменений в конструкцию газонокосилки. ► Если элементы управления не работают: не работать с газонокосилкой. ► Для обеспечения кошения и сбора ско‐ шенной травы в травосборник: произво‐ дить установку травосборника в соответ‐ ствии с указаниями в данной инструкции по эксплуатации.

На эту газонокосилку разрешается уста‐ навливать оригинальные дополнитель‐ ные принадлежности STIHL.

Производить установку ножа в соответ‐ ствии с указаниями в данной инструкции по эксплуатации.

Производить установку принадлежнос‐ тей в соответствии с указаниями в дан‐ ной инструкции по эксплуатации или в инструкции по эксплуатации принадлеж‐

Не вставлять предметы в отверстия газонокосилки. ► Не соединять контакты разъема для ключа металлическими предметами во избежание замыкания.

Заменять изношенные или поврежден‐ ные таблички с предупредительными

При возникновении вопросов: обрат‐ иться в сервисный центр STIHL.

Ножи находятся в безопасном состоянии, если выполнены следующие условия:

Ножи и навесное оборудование не повре‐

Ножи не деформированы.

Ножи правильно установлены.

Ножи находятся под углом 90° друг к другу,

Ножи правильно заточены.

Ножи не имеют заусенцев.

Ножи правильно отбалансированы.

Значения минимальной ширины и прочно‐ сти ножей не выходят за нижнюю границу допустимого диапазона,

Соблюден угол заточки, 20.2. ПРЕДУПРЕЖДЕНИЕ ■ В небезопасном состоянии детали ножей могут соскочить и быть отброшены. В результате чего возможно получение серь‐ езных травм.

Запрещается использовать поврежден‐ ные ножи и неисправные навесные ору‐

Установить ножи правильно. ► Заточить ножи правильно. ► Если значения минимальной ширины и прочности выходят за нижнюю границу допустимого диапазона: заменить ножи.

Отбалансировать ножи в специализиро‐ ванном центре STIHL. ► При возникновении вопросов: обрат‐ иться в сервисный центр STIHL.

4.7 Работа с устройством

В некоторых ситуациях пользователь при работе может потерять концентрацию. Он может споткнуться, упасть и получить серь‐ езные травмы.

Работать следует спокойно и вдумчиво. ► При плохих условиях освещения и види‐ мости не работать с газонокосилкой. ► Управлять газонокосилкой должен только один пользователь. ► Следить за препятствиями. ► Не переворачивать газонокосилку. ► Работать, стоя на земле и сохраняя рав‐

► При появлении признаков усталости вов‐ ремя сделать перерыв. ► При скашивании на склоне: косить в поперечном направлении к склону. ► Не косить на крутых склонах. ■ Вращающиеся ножи могут поранить пользователя. Пользователь может полу‐ чить серьезные травмы. pyccкий 4 Указания по технике безопасности 244 0478-131-9938-H► Не касаться вращающихся ножей. ► Если ножи заблокированы посто‐ ронним предметом: выключить газонокосилку, вынуть защитный ключ и снять аккумулятор. Только после этого убрать мешающий

Если работы производятся без привода движения, возможно случайное включение привода движения и непреднамеренное движение газонокосилки. Это связано с опасностью получения серьезных травм или материального ущерба.

Нажать рукоятку переключения привода движения только в том случае, если нужно включить привод движения.

Если во время работы газонокосилка изме‐ няет поведение или ведет себя необычно, возможно, она находится в технически небезопасном состоянии. Это связано с опасностью получения серьезных травм или материального ущерба.

Окончить работу, вынуть защитный ключ, снять аккумулятор и связаться со специализированным центром STIHL.

Во время работы газонокосилки может воз‐ никнуть вибрация. ► Необходимо работать в защитных пер‐

► Во время работы делать перерывы. ► При появлении признаков нарушения кровообращения обратиться к врачу. ■ Если во время работы ножи столкнутся с посторонним предметом, они могут сло‐ маться, в результате чего ножи или их части могут быть отброшены из-под газоно‐ косилки с большой скоростью. Это связано с опасностью получения травм или мате‐ риального ущерба.

Необходимо удалить посторонние пред‐ меты из рабочей зоны. ■ После того как пользователь отпускает рукоятку переключения для запуска коше‐ ния, ножи продолжают вращаться в тече‐ ние некоторого времени. Это может приве‐ сти к серьезным травмам.

Дождаться прекращения вращения

■ При столкновении вращающихся ножей с твердым предметом могут возникнуть искры. Искры могут стать причиной возго‐ рания в легковоспламеняющейся среде. Это может привести к серьезным травмам или летальному исходу и материальному

Не работать в легковоспламеняющейся

■ Если во время работы ножи столкнутся с посторонним предметом, они могут сло‐ маться или может измениться положение

При столкновении ножей с предметом выключить газонокосилку и проверить состояние газонокосилки и ножей.

Если газонокосилка оставлена без прис‐ мотра на наклонной поверхности, она может случайно откатиться. Это связано с опасностью получения травм или мате‐ риального ущерба.

Оставлять газонокосилку без присмотра только тогда, когда она стоит на ровной поверхности и не может случайно отка‐

Если к ведущей ручке прикреплены какие- либо предметы, газонокосилка может опро‐ кинуться из-за дополнительного веса. Это связано с опасностью получения травм или материального ущерба.

Не закреплять на ведущей ручке никакие

■ Если работы проводятся вблизи токоведу‐ щих кабелей, ножи могут соприкоснуться с токоведущими кабелями и повредить их. Пользователь может получить серьезные травмы вплоть до летального исхода.

Не работать рядом с токоведущими

■ При работе в непогоду пользователя может ударить молния. Пользователь может полу‐ чить серьезные травмы вплоть до леталь‐ ного исхода.

При непогоде не работать. ■ Привод движения отключается в случае перегрузки при работе на крутых склонах. Это приводит к тому, что пользователь вынужден самопроизвольно прилагать большее усилие при толкании и, таким образом, он может потерять контроль над газонокосилкой. Газонокосилка под дей‐ ствием собственного веса может катиться в сторону пользователя. Пользователь может коснуться вращающихся ножей и получить серьезную травму. Углы наклона указываются в отношении веса газонокосилки с пустым травосборни‐ ком. С увеличением веса проезжаемый угол наклона может уменьшаться. ► Если используется аккумулятор STIHL AP 300, AP 300 S, AP 500 или 4 Указания по технике безопасности pyccкий 0478-131-9938-H 245AR L: не косить на склонах с уклоном более 20°. ► Если используется аккумулятор STIHL AP 100, 200: не косить на склонах с уклоном более 12°.

косить в поперечном направлении к склону. Следить за сохранением устой‐ чивого положения для постоянного контроля над газонокосилкой.

ПРЕДУПРЕЖДЕНИЕ ■ При транспортировке газонокосилка может опрокинуться или сдвинуться. Это связано с опасностью получения травм или мате‐ риального ущерба.

Вынуть защитный ключ. ► Извлечь аккумулятор. ► Закрепить газонокосилку стяжными рем‐ нями или сеткой, чтобы она не опрокину‐ лась и не могла двигаться.

Если во время транспортировки с выклю‐ ченным приводом движения установлены защитный ключ и аккумулятор, привод дви‐ жения может случайно включиться и газо‐ нокосилка начнет движение. Это связано с опасностью получения серьезных травм или материального ущерба.

Вынуть защитный ключ. ► Извлечь аккумулятор. ■ Газонокосилка тяжелая. Пользователь может получить травму при переносе газо‐ нокосилки в одиночку.

Переносить газонокосилку вдвоем.

Дети могут не осознавать и неправильно оценивать опасности, связанные с газоно‐ косилкой. В результате чего они могут получить серьезные травмы.

Вынуть защитный ключ. ► Извлечь аккумулятор. ► Газонокосилка должна храниться в недо‐ ступном для детей месте. ■ Электрические контакты газонокосилки и металлические компоненты могут подвер‐ гаться коррозии под воздействием влаги. Газонокосилка может получить поврежде‐

Вынуть защитный ключ. ► Извлечь аккумулятор. ► Газонокосилку следует хранить в чистом и сухом месте. ■ Если во время хранения установлены защитный ключ и аккумулятор, привод дви‐ жения может случайно включиться и газо‐ нокосилка начнет движение. Это связано с опасностью получения серьезных травм или материального ущерба.

Вынуть защитный ключ. ► Извлечь аккумулятор.

4.10 Очистка, техническое обслу‐

живание и ремонт ПРЕДУПРЕЖДЕНИЕ ■ Если во время очистки, технического обслу‐ живания или ремонта установлены защит‐ ный ключ и аккумулятор, ножи могут слу‐ чайно включиться. Это связано с опасно‐ стью получения серьезных травм или мате‐ риального ущерба.

Вынуть защитный ключ. ► Извлечь аккумулятор. ■ Если во время очистки, технического обслу‐ живания и ремонта установлены защитный ключ и аккумулятор, привод движения может случайно включиться и газоноко‐ силка начнет движение. Это связано с опасностью получения серьезных травм или материального ущерба.

Вынуть защитный ключ. ► Извлечь аккумулятор. ■ Сильные чистящие средства, очистка струей высокого давления или острые предметы могут повредить газонокосилку или ножи. В результате неправильной очистки газонокосилки или ножей компо‐ ненты могут не функционировать должным образом, а защитные устройства могут выйти из строя. Это может привести к серь‐ езным травмам. ► Производить очистку газонокосилки или ножа только в соответствии с описанием, приведенным в данной инструкции по эксплуатации.

В результате неправильного технического обслуживания или ремонта газонокосилки или ножей компоненты могут не функциони‐ ровать должным образом, а защитные устройства могут выйти из строя. В резуль‐ тате чего возможно получение серьезных травм вплоть до летального исхода.

Не осуществлять техническое обслужи‐ вание и ремонт газонокосилки своими

При необходимости проведения техниче‐ ского обслуживания или ремонта газоно‐ pyccкий 4 Указания по технике безопасности 246 0478-131-9938-Hкосилки обратиться в сервисный центр STIHL. ► Производить техобслуживание ножа в соответствии с указаниями в этой инструкции по эксплуатации.

Во время очистки, технического обслужива‐ ния или ремонта ножи могут двигаться. Второй нож приводится в движение за счет вращения первого ножа. Пользователь может порезаться об острые режущие кромки и получить травму.

Необходимо работать в защитных пер‐

■ Во время заточки ножи могут нагреться. Пользователь может получить ожог. ► Дождаться, пока ножи остынут. ► Необходимо работать в защитных пер‐

5 Подготовка газоноко‐ силки к работе

5.1 Подготовка газонокосилки к

Перед началом работы необходимо выпол‐ нить следующие шаги: ► Снять упаковочный материал и транспорти‐ ровочные фиксаторы. ► Убедиться, что следующие компоненты находятся в безопасном состоянии:

Газонокосилка, 4.6.1.

Аккумулятор, как описано в данной инструкции по эксплуатации для аккумулятора STIHL AR L или в инструк‐ ции по эксплуатации для двойного отде‐ ления для аккумулятора ADA 700, а также в предписаниях по технике без‐ опасности для аккумулятора STIHL AP. ► Проводить проверку аккумулятора, как опи‐ сано в данной инструкции по эксплуатации для аккумулятора STIHL AR L или в инструкции по эксплуатации для двойного отделения для аккумулятора ADA 700, а также в предписаниях по технике безопас‐ ности для аккумулятора STIHL AP. ► Полностью зарядить аккумулятор в соот‐ ветствии с описанием, приведенным в инструкции по эксплуатации для зарядных устройств STIHL AL 101, 301, 301-4, 500.

Проверить нож, 11.2. ► Откинуть и отрегулировать ведущую ручку,

► Для обеспечения кошения и сбора скошен‐ ной травы в травосборник: установить тра‐ восборник, 6.1.2. ► Для обеспечения кошения и сброса ско‐ шенной травы сзади: снять травосборник,

Установить высоту скашивания,

Проверить элементы управления, 11.1. ► Если шаги не могут быть выполнены: не использовать газонокосилку и связаться со специализированным центром STIHL. 6 Сборка газонокосилки

6.1 Сборка, установка и снятие

6.1.1 Сборка травосборника

► Надеть ткань (1) на раму (2) так, чтобы опорная пластина была внизу, а рукоятка (3) с внешней стороны ткани. ► Прижать пластиковые профили (4) к раме. Пластиковые профили фиксируются со

6.1.2 Установка травосборника

► Выключение газонокосилки ► Поставить газонокосилку на ровную поверх‐

► Открыть откидную крышку (1) и удерживать

► Взять травосборник (2) за рукоятку (3) и навесить крючок (4) на ось (5). ► Отвести откидную крышку (1) на травосбор‐ нике (2). 5 Подготовка газонокосилки к работе pyccкий 0478-131-9938-H 2476.1.3 Снятие травосборника ► Выключить газонокосилку. ► Поставить газонокосилку на ровную поверх‐

► Открыть откидную крышку и удерживать ее. ► Снять верхнюю часть травосборника за рукоятку движением вверх. ► Закрыть откидную крышку. 7 Пользовательская настройка газонокосилки

7.1 Регулировка ведущей ручки

► Выключить газонокосилку, вынуть защит‐ ный ключ и снять аккумулятор. ► Поставить газонокосилку на ровную поверх‐

► Удерживать ведущую ручку (1). ► Прижать рычаг (2) вниз и удерживать его в этом положении. ► Установить ведущую ручку (1) в требуемое

► Отпустить рычаг (2) и проконтролировать, чтобы ведущая ручка полностью защелкну‐

7.2 Складывание ведущей ручки

Ведущую ручку можно сложить для удобной транспортировки или компактного хранения. ► Выключить газонокосилку, вынуть защит‐ ный ключ и снять аккумулятор. ► Поставить газонокосилку на ровную поверх‐

► Удерживать рычаг нажатым. ► Откинуть ведущую ручку вперед. 8 Установка и извлечение аккумулятора

8.1 Установка аккумулятора

► Вынуть защитный ключ. ► Поставить газонокосилку на ровную поверх‐

► Открыть откидную крышку (1). ► Вставить аккумулятор (2) в держатель (3). ► Надавить на аккумулятор (2) вниз. Аккумулятор (2) фиксируется со щелчком и блокируется. ► Закрыть крышку (1).

8.2 Извлечение аккумулятора

► Поставить газонокосилку на ровную поверх‐

► Открыть откидную крышку (1). ► Прижать стопорный рычаг (3) вниз и удер‐ живать его нажатым. Аккумулятор (2) деблокирован и его можно

► Закрыть крышку (1). 9 Размещение и извлече‐ ние защитного ключа

9.1 Размещение защитного

► Открыть откидную крышку. ► Вставить защитный ключ (1) в отверстие для ключа (2). ► Закрыть крышку. pyccкий 7 Пользовательская настройка газонокосилки 248 0478-131-9938-H9.2 Извлечение защитного ключа ► Открыть откидную крышку. ► Вынуть защитный ключ. ► Закрыть крышку. ► Защитный ключ должен храниться в недо‐ ступном для детей месте. 10 Включение и выключение газонокосилки

10.1 Активация газонокосилки

► Поставить газонокосилку на ровную поверх‐

► Нажать кнопку включения (1). Газонокосилка активирована. Свето‐ диоды (2) показывают уровень заряда акку‐

Через пять минут без дальнейшей активно‐ сти газонокосилка переходит в спящий

10.2 Включение и выключение

10.2.1 Включение ножей

► Поставить газонокосилку на ровную поверх‐

► Нажать кнопку включения (1) левой рукой и удерживать ее нажатой. ► Правой рукой потянуть рукоятку переключе‐ ния для запуска кошения (2) в направлении ведущей ручки (3) и удерживать ее в таком положении, обхватив большим пальцем ведущую ручку (3). Ножи вращаются. ► Отпустить кнопку включения (1). ► Удерживать ведущую ручку (3) и рукоятку переключения для запуска коше‐ ния (2) правой рукой, обхватив большим пальцем ведущую ручку (3).

10.2.2 Выключение ножей

► Опустить рукоятку переключения для запуска кошения. ► Дождаться прекращения вращения ножей. ► Если ножи продолжают вращаться: вынуть защитный ключ, снять аккумулятор и свя‐ заться со специализированным центром STIHL. Газонокосилка неисправна.

10.3 Включение и выключение

10.3.1 Включение привода движения

Дисковый переключатель используется для установки 5 уровней скорости. Уровень 5 — самая высокая максимальная скорость. На уровне 0 привод движения деактивируется. С помощью рукоятки переключения привода движения можно плавно регулировать ско‐ рость до заданной максимальной скорости. Чем дальше тянуть рукоятку переключения привода движения в направлении ведущей ручки, тем выше скорость. Установленная скорость влияет на срок службы аккумулятора. Чем ниже скорость, тем дольше газонокосилка будет работать от аккумулятора. ► Поставить газонокосилку на ровную поверх‐

► Установить с помощью дискового переклю‐ чателя (1) максимальную скорость. ► Левой рукой потянуть рукоятку переключе‐ ния привода движения (2) в направлении ведущей ручки (3) и удерживать ее в таком положении, обхватив большим пальцем ведущую ручку (3). Газонокосилка приходит в движение. 10 Включение и выключение газонокосилки pyccкий 0478-131-9938-H 24910.3.2 Выключение привода движения ► Опустить рукоятку переключения привода

► Дождаться остановки газонокосилки. ► Если газонокосилка продолжает работать: вынуть защитный ключ, снять аккумулятор и связаться со специализированным центром STIHL. Газонокосилка неисправна. 11 Проверка газонокосилки

11.1 Проверка элементов упра‐

Рукоятка переключения для запуска кошения ► Вынуть защитный ключ. ► Извлечь аккумулятор. ► Полностью потянуть рукоятку переключе‐ ния для запуска кошения в направлении ведущей ручки и снова отпустить. ► Если рукоятка переключения для запуска кошения перемещается с трудом или не возвращается в исходное положение: не использовать газонокосилку и связаться со специализированным центром STIHL. Рукоятка переключения для запуска коше‐ ния неисправна. Рукоятка переключения привода движения ► Вынуть защитный ключ. ► Извлечь аккумулятор. ► Полностью потянуть рукоятку переключе‐ ния привода движения в направлении веду‐ щей ручки и снова отпустить. ► Если рукоятка переключения привода дви‐ жения перемещается с трудом или не воз‐ вращается в исходное положение: не использовать газонокосилку и связаться со специализированным центром STIHL. Рукоятка переключения привода движения неисправна. Включение ножа ► Вставить защитный ключ. ► Установить аккумулятор. ► Активировать газонокосилку. ► Нажать кнопку включения левой рукой и удерживать ее нажатой. ► Правой рукой потянуть рукоятку переключе‐ ния для запуска кошения в направлении ведущей ручки и удерживать ее в таком положении, обхватив большим пальцем ведущую ручку. Нож вращается. ► Если нож не вращается: вынуть защитный ключ, снять аккумулятор и связаться со специализированным центром STIHL. В газонокосилке имеется неисправность. ► Отпустить кнопку включения и рукоятку переключения для запуска коше‐

Через короткое время нож больше не пово‐ рачивается. ► Если нож больше не вращается: вынуть защитный ключ, снять аккумулятор и свя‐ заться со специализированным центром STIHL. Газонокосилка неисправна. Включение привода движения ► Вставить защитный ключ. ► Установить аккумулятор. ► Активировать газонокосилку. ► Левой рукой потянуть рукоятку переключе‐ ния привода движения в направлении веду‐ щей ручки и удерживать ее в таком положе‐ нии, обхватив большим пальцем ведущую

Газонокосилка приходит в движение. ► Опустить рукоятку переключения привода

Газонокосилка останавливается. ► Если газонокосилка продолжает работать: вынуть защитный ключ, снять аккумулятор и связаться со специализированным центром STIHL. Газонокосилка неисправна.

► Выключить газонокосилку, вынуть защит‐ ный ключ и снять аккумулятор.

Остановить газонокосилку, 16.1. ► Измерить следующее:

Угол заточки d ► Если значения минимальной ширины и про‐ чности выходят за нижнюю границу допу‐ стимого диапазона: заменить нож, 20.2. pyccкий 11 Проверка газонокосилки 250 0478-131-9938-H► Если угол заточки не соблюден: заточить нож, 20.2. ► При возникновении вопросов: обратиться в сервисный центр STIHL.

11.3 Проверка положения ножей

► Выключить газонокосилку, вынуть защит‐ ный ключ и снять аккумулятор.

Остановить газонокосилку, 16.1. ► Повернуть нож так, чтобы он был паралле‐ лен полу. Второй нож тоже начинает вра‐

► Проверка правильного положения ножей по отношению друг к другу

В базовом положении нож (1) располо‐ жен параллельно полу.

Второй нож (2) находится под углом 90° к другому ножу. ► Если ножи не в правильном положении по отношению друг к другу: больше не исполь‐ зовать газонокосилку и связаться со спе‐ циализированным центром STIHL. 12 Работа с газонокосилкой

12.1 Удерживание и перемещение

газонокосилки ► Держать ведущую ручку обеими руками, обхватив ведущую ручку большими паль‐

12.2 Установка высоты скашива‐

Можно устанавливать 8 уровней высоты ска‐

100 мм = положение 8 Положения указаны на газонокосилке. Высота скашивания устанавливается индиви‐ дуально на всех колесах. Настройка колес должна быть одинаковой. Регулировка высоты скашивания сзади ► Выключить газонокосилку. Нож не должен вращаться. ► Поставить газонокосилку на ровную поверх‐

► Вытянуть рычаг (1) из паза и установить его в требуемое положение. Регулировка высоты скашивания спереди ► Удерживать вилку колеса (1) рукой. Газонокосилка не может под действием собственного веса опуститься в самое ниж‐ нее положение. ► Деблокирующий рычаг (2) нажать по направлению стрелки и удерживать его в этом положении. ► Установить ось (3) в требуемое положение. 12 Работа с газонокосилкой pyccкий 0478-131-9938-H 251► Отпустить деблокирующий рычаг (2). Ось (3) защелкивается.

12.3 Фиксация передних колес

Передние колеса можно зафиксировать для кошения на склоне. ► Нажать кнопку (1). ► Установить переднее колесо (2) в прямое положение и зафиксировать его на месте. ► Также зафиксировать второе переднее

Снятие фиксации ► Отжать деблокирующий рычаг (1) в направ‐ лении стрелки.

12.4 Включение и выключение

экономичного режима (ECO) Режим ECO активируется после включения газонокосилки. Если включен экономичный режим (ECO), то газонокосилка определяет текущие рабочие условия и автоматически устанавливает ско‐ рость вращения ножа. Это позволяет увеличить время работы акку‐

Включение экономичного режима ► Нажать кнопку (1). Светодиод (2) горит. Выключение экономичного режима ► Нажать кнопку (1). Светодиод (2) не горит.

► При работе с включенным приводом движе‐ ния: внимательно продвигать газоноко‐ силку вперед. ► При работе с выключенным приводом дви‐ жения: медленно и внимательно продви‐ гать газонокосилку вперед.

12.6 Опустошение травосборника

pyccкий 12 Работа с газонокосилкой 252 0478-131-9938-HПоток воздуха, создаваемый ножом, подни‐ мает индикатор заполнения травосбор‐ ника (1). Если травосборник заполнен, поток воздуха останавливается. При недостаточном потоке воздуха индикатор заполнения травос‐ борника (2) возвращается в исходное положе‐ ние. Это является указанием на опустошение травосборника. Неограниченная функция индикатора запол‐ нения травосборника возможна только при оптимальном потоке воздуха. Внешние воз‐ действия, такие как влажная, густая или высо‐ кая трава, низкие уровни среза, загрязнение или тому подобное, могут влиять на поток воздуха и работу индикатора заполнения тра‐ восборника. ► Если индикатор заполнения травосборника возвращается в состояние покоя: опусто‐ шить травосборник. ► Снять травосборник за рукоятку (1) движе‐ нием вверх. ► Другой рукой придерживать за ручку (2)

► Опустошить травосборник. 13 После работы

► Выключить газонокосилку, вынуть защит‐ ный ключ и снять аккумулятор. ► Если газонокосилка намокла: высушить газонокосилку. ► Очистить газонокосилку. 14 Транспортировка

14.1 Транспортировка газоноко‐

► Выключить газонокосилку. Ножи не должны вращаться. Использование привода движения ► Включить привод движения. ► Внимательно продвигать газонокосилку

Перемещение газонокосилки ► Вынуть защитный ключ и снять аккумуля‐

► Медленно и внимательно продвигать газо‐ нокосилку вперед. Перенос газонокосилки ► Во время работы надевать рабочие пер‐ чатки из износостойкого материала. ► Вынуть защитный ключ и снять аккумуля‐

► Один человек должен держать газоноко‐ силку обеими руками за вилки колес спе‐ реди, а второй — обеими руками за веду‐

► Поднимать и переносить газонокосилку

Перевозка газонокосилки в транспортном

► Вынуть защитный ключ и снять аккумуля‐

► Закрепить газонокосилку в положении стоя, чтобы она не опрокинулась и не могла дви‐

15.1 Хранение газонокосилки

► Выключить газонокосилку, вынуть защит‐ ный ключ и снять аккумулятор. ► Хранить газонокосилку с соблюдением сле‐ дующих условий:

Газонокосилка хранится в недоступном для детей месте.

Газонокосилка чистая и сухая.

Газонокосилка не может перевернуться.

Газонокосилка не может скатиться. 16 Очистка

16.1 Установка газонокосилки

► Выключить газонокосилку, вынуть защит‐ ный ключ и снять аккумулятор. ► Поставить газонокосилку на ровную поверх‐

► Снять травосборник. 13 После работы pyccкий 0478-131-9938-H 253► Установить высоту скашивания в самое верхнее положение. 12.2 ► Установить верхнюю часть ведущей ручки в крайнее нижнее положение, 7.1. Верхняя часть ведущей ручки разблокиро‐

► Левой рукой прижать рычаг вниз и удержи‐ вать его в этом положении. ► Удерживая газонокосилку правой рукой за вилки колеса, поднять ее движением назад.

16.2 Очистка газонокосилки

► выключить газонокосилку, вынуть защит‐ ный ключ и снять аккумулятор. ► Протереть газонокосилку влажной тряпкой. ► Очистить желоб выброса мягкой щеткой или влажной тряпкой. ► Очистить электрические контакты на газо‐ нокосилке кистью или мягкой щеткой. ► Очистить вентиляционные отверстия

► Установить газонокосилку. ► Очистить область вокруг ножей и сами ножи деревянной палочкой, мягкой щеткой или влажной тканью.

■ Очистка струями воды или с помощью аппарата для очистки струями высокого давления может повредить устройство.

Не очищать устройство струями воды или с помощью аппарата для очистки струями высокого давления. 17 Техническое обслужива‐

17.1 Демонтаж и установка ножа

17.1.1 Демонтаж ножа

► Выключить газонокосилку, вынуть защит‐ ный ключ и снять аккумулятор. ► Установить газонокосилку. ► Заблокировать нож (1) деревянным бру‐ сом (2). ► Открутить винт (3) в направлении стрелки и снять его с шайбой. ► Снять нож (4). ► Открутить винт (5) в направлении стрелки и снять его с шайбой. ► Снять нож (1). ► Утилизировать винты (3 и 5) и шайбы. Для установки ножей (1 и 4) использовать новые винт и шайбу.

17.1.2 Установка ножа

► Выключить газонокосилку, вынуть защит‐ ный ключ и снять аккумулятор. ► Остановить газонокосилку. ► Надеть новую шайбу (2) на новый винт (1). ► Нанести фиксирующий состав для винтов Loctite 243 на резьбу винта (1). ► Установить нож (3) таким образом, чтобы выпуклости на установочной поверхно‐ сти (4) вошли в углубления на ноже (3). ► Вкрутить винт (1) с шайбой (2). ► Заблокировать нож (3) деревянным бру‐ сом (5). ► Затянуть винт (1) моментом 30 Нм +/- 3 Нм. ► Установить второй нож. pyccкий 17 Техническое обслуживание 254 0478-131-9938-H17.2 Заточка или балансировка

Заточка и балансировка ножей требует значи‐ тельной подготовки. Компания STIHL рекомендует выполнять заточку и балансировку ножей в специализи‐ рованном центре STIHL. ПРЕДУПРЕЖДЕНИЕ ■ Режущие кромки ножей острые. Пользова‐ тель может порезаться. ► Во время работы надевать рабочие пер‐ чатки из износостойкого материала. ► Выключить газонокосилку, вынуть защит‐ ный ключ и снять аккумулятор. ► Установить газонокосилку. ► Демонтировать ножи. ► Заточить ножи. При этом соблюдать угол заточки, затем охладить ножи, 20.2. Ножи не должны становиться синими во время заточки. ► Установить ножи. ► При возникновении вопросов: обратиться в сервисный центр STIHL.

17.3 Проверка натяжения ремня

привода ножа Проверять натяжение ремня привода ножа в специализированном центре STIHL один раз в

18.1 Ремонт газонокосилки

Пользователь не может осуществлять техни‐ ческое обслуживание и ремонт газонокосилки или ножей своими силами. ► При повреждении газонокосилки или ножей: не использовать газонокосилку или ножи и связаться со специализированным центром STIHL. ► Если таблички с предупредительными надписями неразборчивы или повреждены: для замены поврежденных табличек обрат‐ иться в специализированный центр STIHL. 19 Устранение неисправностей

19.1 Устранение неисправностей газонокосилки или аккумулятора

Причина Способ устранения

уровня заряда мигает зеленым

аккумулятора. ► Зарядить аккумулятор. 1 светодиод

уровня заряда горит красным

► Вынуть защитный ключ. ► Извлечь аккумулятор. ► Дать аккумулятору остыть или прогреться. Предупредитель ный треугольник мигает красным.

неисправность. ► Вынуть защитный ключ. ► Извлечь аккумулятор. ► Очистить электрические контакты на газонокосилке. ► Установить аккумулятор. ► Включить газонокосилку. ► Если неисправность устранить не удается: не использовать газонокосилку и связаться со специализированным центром STIHL. Предупредитель ный треугольник

► Вынуть защитный ключ. ► Извлечь аккумулятор. ► Дать газонокосилке остыть. 18 Ремонт pyccкий 0478-131-9938-H 255Неисправнос

уровня заряда горят красным

неисправность. ► Извлечь и повторно вставить аккумулятор. ► Включить газонокосилку. ► Если неисправность устранить не удается: не использовать аккумулятор и связаться со специализированным центром STIHL.

аккумулятором. ► Вынуть защитный ключ. ► Извлечь аккумулятор. ► Очистить электрические контакты на газонокосилке. ► Вставить защитный ключ. ► Установить аккумулятор. Все светодиоды

► Вынуть защитный ключ. ► Извлечь аккумулятор. ► не использовать газонокосилку и связаться со специализированным центром STIHL. Газонокосилка или аккумулятор

► Вынуть защитный ключ. ► Извлечь аккумулятор. ► Очистить газонокосилку. ► Дать газонокосилке или аккумулятору высохнуть. Сопротивление

слишком велико. ► Установить более высокое значение высоты скашивания. ► Не следует включать газонокосилку на более низкой траве.

движения не функциониру

неисправность. ► Извлечь и повторно вставить аккумулятор. ► Включить привод движения. ► Если после этого привод движения не функционирует: обратиться в сервисный центр STIHL. Газонокосилк

Предупредитель ный треугольник

► Вынуть защитный ключ. ► Извлечь аккумулятор. ► Дать газонокосилке остыть. ► Очистить газонокосилку. ► Не включать газонокосилку слишком часто в течение короткого периода времени. ► При работе с включенным приводом движения: настроить более низкую скорость движения. ► При работе с выключенным приводом движения: медленно двигаться вперед. ► Установить более высокое значение высоты скашивания. pyccкий 19 Устранение неисправностей 256 0478-131-9938-HНеисправнос

Причина Способ устранения ► Производить скашивание на более низкой траве.

заблокированы. ► Вынуть защитный ключ. ► Извлечь аккумулятор. ► Очистить газонокосилку.

электропитания. ► Извлечь и повторно вставить аккумулятор. ► Включить газонокосилку. Предупредитель ный треугольник

красным цветом. При работе на крутых склонах

движения и ножи отключаются в

перегрузки. ► Не косить на крутых склонах. ► Опустить рукоятку переключения привода

► Поставить газонокосилку на ровную поверхность. ► Включить нож. ► Включить привод движения.

► Полностью зарядить аккумулятор.

аккумулятора. ► Заменить аккумулятор. 20 Технические данные

20.1 Газонокосилка STIHL

Допустимые аккумуляторы:

STIHL AP вместе с отделением для аккумулятора ADA 700

Вес без аккумулятора: 44 кг.

Максимальный объем травосборника: 80 л

Частота вращения: 3300 об/мин

Частота вращения двигателя в режиме ECO: 2800 об/мин Время работы указано на сайте www.stihl.com/battery-life .

Минимальная толщина a: 2,2 мм

Минимальная ширина b: 30 мм

Минимальная ширина c: 26 мм

20.3 Значения звука и вибрации

Показатель K уровня звука составляет 3 дБ(А). Показатель K уровня шума соста‐ вляет 1,2 дБ(А). Показатель K уровня вибра‐ ции составляет 0,7 м/с².

, измеренный согласно EN 60335-2-77: 84 дБ(А)

Гарантированный уровень шума L WAd

измеренный по 2000/14/EC / S.I. 2001/1701: 93 дБ(А)

, измеренное по EN 20643, EN 60335-2-77, ведущая ручка: 1,4 м/с² Указанные значения вибрации были изме‐ рены по унифицированному методу испыта‐ ний и могут быть использованы для сравне‐ ния электрических приборов. Фактические значения вибрации могут отличаться от при‐ веденных значений в зависимости от типа применения. Указанные значения вибрации могут быть использованы для первоначаль‐ ной оценки вибрационной нагрузки. Необхо‐ 20 Технические данные pyccкий 0478-131-9938-H 257димо оценить фактическую вибрационную нагрузку. При этом можно также учитывать время, в течение которого электроприбор выключен, и время, когда он включен, но работает без нагрузки. Информацию об исполнении директивы для работодателей в отношении вибрации 2002/44/EC и S.I. 2005/1093 см. на сайте www.stihl.com/vib .

REACH – это регламент ЕС для регистрации, оценки и допуска химических веществ. Сведения для выполнения регламента REACH указаны на странице www.stihl.com/reach .

20.5 Установленный срок службы

Полный установленный срок службы – до 30 лет. Установленный срок службы предполагает регулярность технического обслуживания и ухода в соответствии с требованиями инструкции по эксплуатации. 21 Запасные части и при‐ надлежности

21.1 Запасные части и принад‐

Этими символами обозначены ори‐ гинальные запчасти и принадлежности STIHL. Компания STIHL рекомендует использовать оригинальные запчасти STIHL и оригиналь‐ ные принадлежности STIHL. Компания STIHL не может ручаться за надеж‐ ность, безопасность и пригодность запасных частей и принадлежностей других производи‐ телей, вследствие чего ответственность компании STIHL за их эксплуатацию исклю‐

Оригинальные запасные части STIHL и ориги‐ нальные принадлежности STIHL можно купить у дилера STIHL.

21.2 Важные запасные части

Нож слева: 6392 702 0100

Винт ножа слева: 9008 348 1800

Винт ножа справа: 9008 348 1801

Шайба: 9307 021 0180 22 Утилизация

22.1 Утилизация газонокосилки

Информацию по утилизации можно получить в местных органах государственного управле‐ ния или в специализированном центре STIHL. Неправильная утилизация может нанести вред здоровью и привести к загрязнению окружающей среды. ► Продукты STIHL, включая упаковку, следует сдавать в подходящий пункт сбора для ути‐ лизации в соответствии с местными пред‐

► Не утилизировать вместе с бытовыми отхо‐

23 Сертификат соответ‐

23.1 Газонокосилка STIHL

заявляет под собственную ответственность,

Конструктивное исполнение: аккумулятор‐ ная газонокосилка

Производитель: STIHL

Серийный номер: 6392 соответствует положениям директив 2000/14/EC, 2006/42/EC, 2014/30/EU и 2011/65/EU, была разработана и изготовлена в соответствии с версиями следующих стан‐ дартов, действующих на дату изготовления: EN 60335-1, EN 60335‑2-77, EN 55014-1 и EN 55014-2. Принимавшая участие инстанция: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg (Нюрнберг), Германия Измеренные и гарантированные уровни шума были определены в соответствии с Директивой 2000/14/EC, Приложение VIII.

Измеренный уровень шума: 92,2 дБ(А)

Гарантированный уровень шума: 93 дБ(А) Техническая документация хранится в компании STIHL Tirol GmbH. pyccкий 21 Запасные части и принадлежности 258 0478-131-9938-HГод выпуска и номер машины указаны на газонокосилке. Лангкампфен, 01.06.2019 STIHL Tirol GmbH

Маттиас Фляйшер (Matthias Fleischer), руково‐ дитель отдела научных исследований и раз‐

Свен Циммерманн (Sven Zimmermann), руко‐ водитель отдела качества

23.2 Знаки соответствия нормам

Сведения о сертификатах EAC и декла‐ рациях соответствия, подтверждающих выполнение технических правил и тре‐ бований Таможенного союза, предста‐ влены на сайтах www.stihl.ru/eac или могут быть затребованы по телефону в соответствующем местном представительстве STIHL, 24. Технические правила и требования для Украины выполнены. 24 Адреса

24.1 Штаб-квартира STIHL

24.2 Дочерние компании STIHL

РОССИЙСКАЯ ФЕДЕРАЦИЯ РОССИЙСКАЯ ФЕДЕРАЦИЯ ООО "АНДРЕАС ШТИЛЬ МАРКЕТИНГ" наб. Обводного канала, дом 60, литера А, помещ. 1-Н, офис 200 192007 Санкт-Петербург, Россия Горячая линия: [phone] Эл. почта: [e-mail]

24.3 Представительства STIHL

В Белоруссии: Представительство ANDREAS STIHL AG & Co. KG ул. К. Цеткин, 51-11a 220004 Минск, Беларусь Горячая линия: [phone] В Казахстане: Представительство ANDREAS STIHL AG & Co. KG ул. Шагабутдинова, 125А, оф. 2 050026 Алматы, Казахстан Горячая линия: [phone]

24.4 Импортеры STIHL

РОССИЙСКАЯ ФЕДЕРАЦИЯ OOO "ШТИЛЬ ЗЮДВЕСТ" 350000, Российская Федерация, г. Краснодар, ул. Западный обход, д. 36/1 ООО "ФЛАГМАН" 194292, Российская Федерация, г. Санкт-Петербург, 3-ий Верхний переулок, д. 16 литер А, помещение 38 ООО "ПРОГРЕСС" 107113, Российская Федерация, г. Москва, ул. Маленковская, д. 32, стр. 2 ООО "АРНАУ" 236006, Российская Федерация, г. Калининград, Московский проспект, д. 253, офис 4 ООО "ИНКОР" 610030, Российская Федерация, г. Киров, ул. Павла Корчагина, д. 1Б ООО "ОПТИМА" 620030, Российская Федерация, г. Екатеринбург, ул. Карьерная д. 2, Помеще‐ ние 1 ООО "ТЕХНОТОРГ" 660112, Российская Федерация, г. Красноярск, ул. Парашютная, д. 15 24 Адреса pyccкий

0478-131-9938-H 259ООО "ЛЕСОТЕХНИКА"

664540, Российская Федерация, с. Хомутово, ул. Чапаева, д. 1, оф. 39

ООО «ПИЛАКОС» ул. Тимирязева 121/4 офис 6 220020 Минск, Беларусь УП «Беллесэкспорт» ул. Скрыганова 6.403 220073 Минск, Беларусь

ИП «ВОРОНИНА Д.И.» пр. Райымбека 312 050005 Алматы, Казахстан

ОсОО «Муза» ул. Киевская 107 720001 Бишкек, Киргизия

ООО «ЮНИТУЛЗ» ул. Г. Парпеци 22 0002 Ереван, Армения 25 Инструкции по технике безопасности для газоно‐

В этой главе представлены общие инструкции по технике безопасности в соответствии со стандартом EN 60335-2-77, Приложение EE, для электрических газонокосилок. ПРЕДУПРЕЖДЕНИЕ ■ Ознакомьтесь со всеми инструкциями по технике безопасности, указаниями, иллю‐ страциями и техническими характеристи‐ ками, прилагаемыми к данной газоноко‐ силке. Несоблюдение приведенных ниже указаний может привести к поражению электрическим током, пожару и/или серьез‐ ным травмам. Сохранять все инструкции по технике безопасности и указания на буду‐

Внимательно прочитать инструкцию по эксплуатации. Ознакомиться с элемен‐ тами управления и надлежащим способом применения устройства.

Запрещается пользоваться газонокосил‐ кой детям или другим лицам, которые незнакомы с инструкцией по эксплуата‐ ции. Местные предписания могут опреде‐ лять минимальный возраст пользователя.

Нельзя косить, если поблизости нахо‐ дятся люди, особенно дети, а также

Всегда помнить, что оператор или пользо‐ ватель несет ответственность за несчаст‐ ные случаи с другими лицами или за их собственность.

25.3 Подготовительные меропри‐

В процессе эксплуатации следует всегда носить прочную обувь и длинные брюки. Не работать с газонокосилкой босиком или в легких сандалиях. Избегать ноше‐ ния свободной одежды или одежды с висящими шнурками или ремнями.

Тщательно осмотреть участок, на котором будет работать устройство, и убрать все предметы, которые могли бы быть захва‐ чены и отброшены устройством.

Перед пользованием всегда необходимо визуально проверять отсутствие износа или повреждений режущего ножа, болтов крепления и всего режущего блока. Изно‐ шенные или поврежденные режущие ножи и крепежные болты можно заменять только в комплекте во избежание дисба‐ ланса. Изношенные или поврежденные таблички с предупредительными надпи‐ сями подлежат замене. pyccкий 25 Инструкции по технике безопасности для газонокосилки 260 0478-131-9938-H25.4 Эксплуатация

Следует косить только при дневном свете или хорошем искусственном освещении.

По возможности избегать применения устройства на влажной траве.

Всегда следить за правильным положе‐ нием устройства на склонах.

Передвигаться с устройством только в темпе шага.

Косить следует поперек склона и ни в коем случае вверх или вниз по склону.

Проявлять особую осторожность при изменении направления движения на

Не косить на слишком крутых склонах.

Проявлять особую осторожность при поворачивании газонокосилки или при‐ ближении ее к себе.

Следует выключать режущий нож (ножи), если газонокосилку нужно транспортиро‐ вать не по газону в опрокинутом состоя‐ нии, а также если газонокосилку нужно вести к скашиваемым зонам и обратно.

Запрещается использовать газонокосилку с поврежденными защитными приспосо‐ блениями или защитными решетками или без установленных защитных приспосо‐ блений, например, без отражательной заслонки и/или приспособлений для сбора

Запуск производить с осторожностью, соблюдая указания производителя. Ноги должны находиться на достаточном рас‐ стоянии от ножа(-ей).

При пуске или включении двигателя нельзя опрокидывать газонокосилку, за исключением случаев, когда газоноко‐ силку нужно приподнять в процессе работы. В данном случае ее следует наклонить только, насколько это необхо‐ димо, и приподнимать только противоле‐ жащую от пользователя сторону.

Не запускать двигатель при нахождении оператора перед желобом выброса.

Ни в коем случае не класть руки или ноги на вращающиеся детали или под них. Необходимо всегда находиться на некото‐ ром расстоянии от отверстия для

Никогда не поднимать и не переносить газонокосилку с работающим двигателем.

Следует выключить двигатель, извлечь ключ зажигания. Убедиться, что все под‐ вижные детали остановились:

если газонокосилка остается без прис‐

перед тем как выполнить разблокирова‐ ние или устранить забивания в желобе

перед проверкой газонокосилки, очист‐ кой или перед выполнением рабочих операций на косилке;

при задевании постороннего предмета. Перед повторным запуском и продолже‐ нием работ следует осмотреть газоно‐ косилку на наличие повреждений и при необходимости произвести ремонт. В случае появления у газонокосилки непривычно сильных вибраций; немед‐ ленно произвести проверку.

осмотреть газонокосилку на наличие повреждений;

выполнить необходимый ремонт повре‐ жденных деталей;

проконтролировать, чтобы все гайки, болты и винты были плотно затянуты.

25.5 Техническое обслуживание и

Убедиться, что все гайки, болты и винты затянуты и что устройство находится в безопасном рабочем состоянии.

Регулярно проверять приспособление для сбора травы на отсутствие износа и на работоспособность.

Из соображений безопасности заменять изношенные или поврежденные детали.

Следить за тем, чтобы на машинах с несколькими режущими ножами при вра‐ щении одного режущего ножа также вра‐ щались и другие режущие ножи.

При регулировке машины следите за тем, чтобы пальцы не попали между движущи‐ мися ножами и неподвижными частями

Перед тем как ставить машину в закрытое помещение, следует дать двигателю

При работах по техническому обслужива‐ нию режущих ножей убедиться, что даже при отключенном питании режущие ножи могут двигаться.

Из соображений безопасности заменять изношенные или поврежденные детали. 25 Инструкции по технике безопасности для газонокосилки pyccкий 0478-131-9938-H 261Использовать только оригинальные зап‐ части и дополнительные принадлежности. Saturs

3.1 Газонокосарка й акумулятор

Газонокосарка, 4.6.1.

Очистьте газонокосарку,

18.1 Ремонт газонокосарки

РОСІЙСЬКА ФЕДЕРАЦІЯ РОССИЙСКАЯ ФЕДЕРАЦИЯ ООО "АНДРЕАС ШТИЛЬ МАРКЕТИНГ" наб. Обводного канала, дом 60, литера А, помещ. 1-Н, офис 200 192007 Санкт-Петербург, Россия Горячая линия: [phone] Эл. почта: [e-mail]

Представительство ANDREAS STIHL AG & Co. KG ул. К. Цеткин, 51-11a 220004 Минск, Беларусь Горячая линия: [phone]

Представительство ANDREAS STIHL AG & Co. KG ул. Шагабутдинова, 125А, оф. 2 050026 Алматы, Казахстан Горячая линия: [phone]

24.4 Імпортери STIHL

РОСІЙСЬКА ФЕДЕРАЦІЯ OOO "ШТИЛЬ ЗЮДВЕСТ" 350000, Российская Федерация, г. Краснодар, ул. Западный обход, д. 36/1 ООО "ФЛАГМАН" 194292, Российская Федерация, г. Санкт-Петербург, 3-ий Верхний переулок, д. 16 литер А, помещение 38 ООО "ПРОГРЕСС" 107113, Российская Федерация, г. Москва, ул. Маленковская, д. 32, стр. 2 ООО "АРНАУ" 236006, Российская Федерация, г. Калининград, Московский проспект, д. 253, офис 4 ООО "ИНКОР" 610030, Российская Федерация, г. Киров, ул. Павла Корчагина, д. 1Б ООО "ОПТИМА" 620030, Российская Федерация, г. Екатеринбург, ул. Карьерная д. 2, Помеще‐ ние 1 ООО "ТЕХНОТОРГ" 660112, Российская Федерация, г. Красноярск, ул. Парашютная, д. 15 ООО "ЛЕСОТЕХНИКА" 664540, Российская Федерация, с. Хомутово, ул. Чапаева, д. 1, оф. 39

ООО «ПИЛАКОС» ул. Тимирязева 121/4 офис 6 220020 Минск, Беларусь УП «Беллесэкспорт»

24 Адреси 300 0478-131-9938-Hул. Скрыганова 6.403 220073 Минск, Беларусь

ИП «ВОРОНИНА Д.И.» пр. Райымбека 312 050005 Алматы, Казахстан

ОсОО «Муза» ул. Киевская 107 720001 Бишкек, Киргизия

Инструкция за експлоатация на зарядни устройства STIHL AL 101, 301, 301-4, 500

2.3 Символи в текста

17.1.2 Монтаж на ножа

Ширина на косене: 63 см

Брой обороти: 3300 1/мин

Минимална ширина b: 30 мм

Минимална ширина c: 26 мм

21.1 Резервни части и принадлеж‐

Ширина на косене: 63 см

Ширина на косене: 63 см
