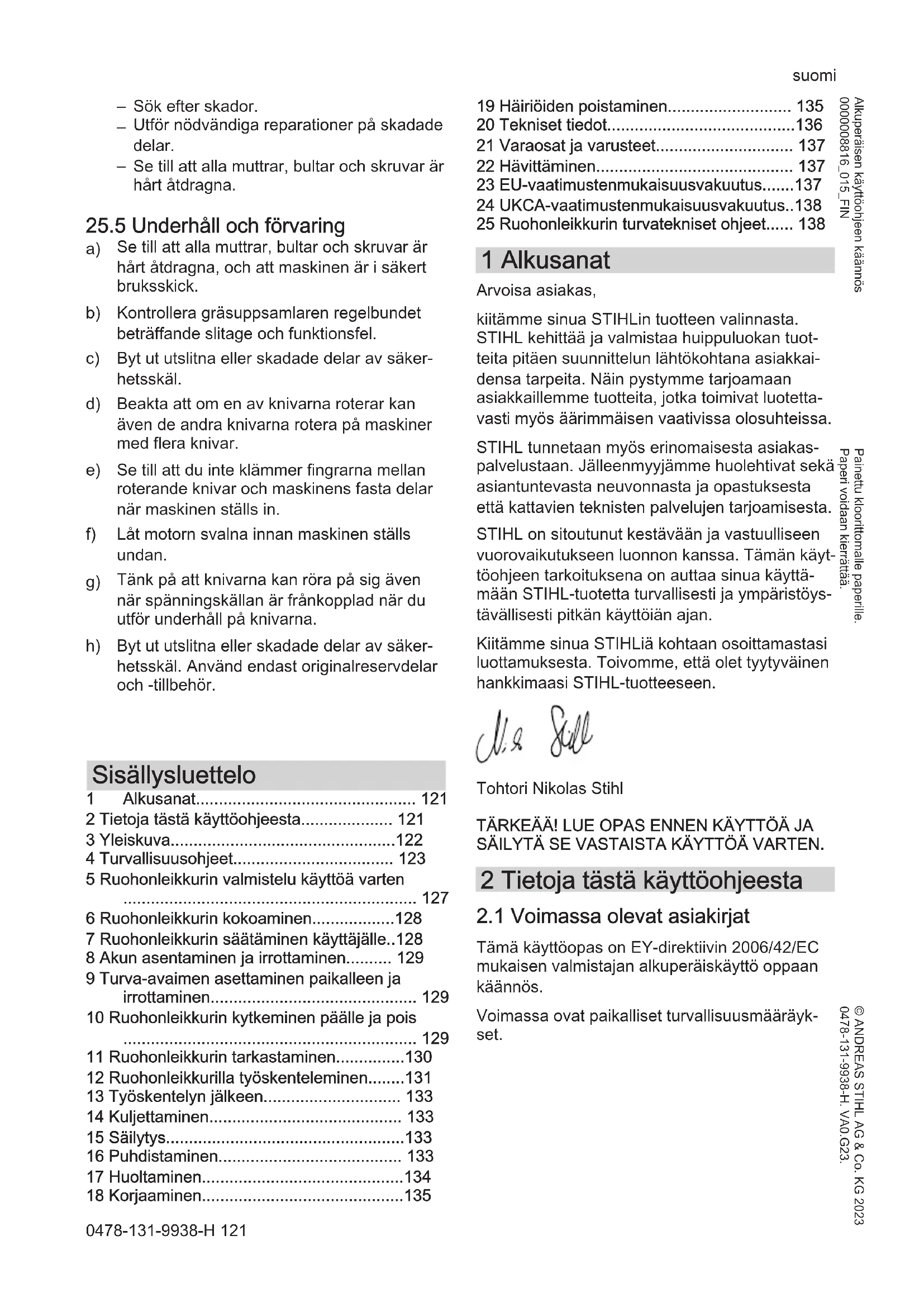

KÄYTTÖOHJE RMA 765 V STIHL

121 - 140 Käyttöohje

• Alkusanat p. 121
• 2 Tietoja tästä käyttöohjeesta p. 121
• 3 Yleiskuva p. 122
• 4 Turvallisuusohjeet 5 Ruohonleikkurin valmistelu käyttöä varten p. 123

• 6 Ruohonleikkurin kokoaminen p. 128
• 7 Ruohonleikkurin säätäminen käyttäjälle p. 128
• 8 Akun asentaminen ja irrottaminen p. 129
• 9 Turva-avaimen asettaminen paikalleen ja irrottaminen 10 Ruohonleikkurin kytkeminen päälle ja pois p. 129

• 11 Ruohonleikkurin tarkastaminen p. 130
• 12 Ruohonleikkurilla työskenteleminen p. 131
• 13 Työskentelyn jälkeen p. 133
• 14 Kuljettaminen p. 133
• 15 Säilytys p. 133
• 16 Puhdistaminen p. 133
• 17 Huoltaminen p. 134
• 18 Korjaaminen p. 135
• 19 Häiriöiden poistaminen p. 135
• 20 Tekniset tiedot p. 136
• 21 Varaosat ja varusteet p. 137
• 22 Hävittäminen p. 137
• 23 EU-vaatimustenmukaisuusvakuutus p. 137
• 24 UKCA-vaatimustenmukaisuusvakuutus p. 138
• 25 Ruohonleikkurin turvatekniset ohjeet 1 Alkusanat Arvoisa asiakas, kiitämme sinua STIHLin tuotteen valinnasta. STIHL kehittää ja valmistaa huippuluokan tuot‐ teita pitäen suunnittelun lähtökohtana asiakkai‐ densa tarpeita. Näin pystymme tarjoamaan asiakkaillemme tuotteita, jotka toimivat luotetta‐ vasti myös äärimmäisen vaativissa olosuhteissa. STIHL tunnetaan myös erinomaisesta asiakas‐ palvelustaan. Jälleenmyyjämme huolehtivat sekä asiantuntevasta neuvonnasta ja opastuksesta että kattavien teknisten palvelujen tarjoamisesta. STIHL on sitoutunut kestävään ja vastuulliseen vuorovaikutukseen luonnon kanssa. Tämän käyt‐ töohjeen tarkoituksena on auttaa sinua käyttä‐ mään STIHL-tuotetta turvallisesti ja ympäristöys‐ tävällisesti pitkän käyttöiän ajan. Kiitämme sinua STIHLiä kohtaan osoittamastasi luottamuksesta. Toivomme, että olet tyytyväinen hankkimaasi STIHL-tuotteeseen. Tohtori Nikolas Stihl TÄRKEÄÄ! LUE OPAS ENNEN KÄYTTÖÄ JA SÄILYTÄ SE VASTAISTA KÄYTTÖÄ VARTEN. 2 Tietoja tästä käyttöohjeesta p. 138

2.1 Voimassa olevat asiakirjat

Tämä käyttöopas on EY-direktiivin 2006/42/EC mukaisen valmistajan alkuperäiskäyttö oppaan käännös. Voimassa ovat paikalliset turvallisuusmääräyk‐ set. suomi 0478-131-9938-H 121 © ANDREAS STIHL AG & Co. KG 2023 0478-131-9938-H. VA0.G23. Painettu kloorittomalle paperille. Paperi voidaan kierrättää. Alkuperäisen käyttöohjeen käännös 0000008816_015_FIN► Tämän käyttöohjeen lisäksi lue seuraavat asiakirjat, niin että ymmärrät ne, ja säilytä ne:

Akun STIHL AR L käyttöohje

ADA 700:n käyttöohje

Latauslaitteiden STIHL AL 101, 301, 301-4 ja 500 käyttöohjeet

Akun STIHL AP turvallisuusohjeet

STIHL akkujen ja akun sisältävien tuottei‐ den turvallisuusohjeet: www.stihl.com/ safety-data-sheets

2.2 Tekstin sisältämien varoitusten

merkitseminen VAARA ■ Tämä teksti muistuttaa vaaroista, jotka johta‐ vat vakavaan loukkaantumiseen tai jopa kuo‐ lemaan.

Tekstissä mainittujen toimenpiteiden avulla on mahdollista välttää vakava loukkaantu‐ minen tai jopa kuolema. VAROITUS ■ Tämä teksti muistuttaa vaaroista, jotka voivat johtaa vakavaan loukkaantumiseen tai jopa kuolemaan.

Tekstissä mainittujen toimenpiteiden avulla on mahdollista välttää vakava loukkaantu‐ minen tai jopa kuolema. HUOMAUTUS ■ Tämä teksti muistuttaa vaaroista, jotka voivat johtaa esinevahinkoihin. ► Tekstissä mainittujen toimenpiteiden avulla on mahdollista välttää esinevahingot.

2.3 Tekstissä käytetyt symbolit

Tämä merkki viittaa johonkin tämän käyt‐ töohjeen lukuun. 3 Yleiskuva

3.1 Ruohonleikkuri ja akku

1 Käyttöyksikkö Käyttöyksikköä käytetään ruohonleikkurin päällekytkentään, ECO-moodin aktivointiin, akun varauksen lukemiseen ja maksimino‐ peuden säätöön. Jos käytössä on kaksoisak‐ kukotelo ADA 700, näkyvissä on käytettävä akku. 2 Leikkuun kytkentäsanka Leikkuun kytkentäsanka kytkee yhdessä käynnistysnapin kanssa terät päälle ja pois päältä. 3 Vedon kytkentäsanka Vedon kytkentäsanka kytkee vedon päälle ja pois. 4 Ruohonkeruusäiliö Leikattu ruoho kerätään ruohonkeruusäiliöön. 5 Poistoluukku Poistoluukku sulkee poistokanavan. 6 Vipu Vivulla säädetään takapyörien leikkuukor‐ keus. 7 Vipu Vivulla säädetään etupyörien leikkuukorkeus sekä lukitaan ja vapautetaan etupyörät. 8 Luukku Luukku peittää akun ja turva-avaimen. suomi 3 Yleiskuva 122 0478-131-9938-H9 Vipu Vivulla säädetään ja taitetaan työntöaisa. 10 Työntöaisa Työntöaisan avulla pidetään kiinni ruohonleik‐ kurista sekä ajetaan sillä ja kuljetetaan sitä. 11 Säätöpyörä Säätöpyörällä säädetään maksiminopeus. 12 Käynnistysnappi Käynnistysnapilla aktivoidaan ruohonleikkuri ja kytketään yhdessä leikkuun kytkentäsan‐ gan kanssa terät päälle. 13 ECO-kytkin ECO-kytkimellä kytketään ECO-moodi päälle ja pois. 14 Varaustilan näyttö LEDit ilmaisevat akun varaustilan ja häiriöt, kun painetaan käynnistysnappia. 15 Varoituskolmio Varoituskolmio ilmaisee ruohonleikkurin häi‐ riöt. 16 Kaksoisakkukotelon ADA 700 näyttö LEDit ilmaisevat käytössä olevan akun. 17 Turva-avain Turva-avaimella aktivoidaan ruohonleikkuri. # Tyyppikilpi, jossa konenumero

Ruohonleikkurissa ja akussa voi olla symboleita, jotka tarkoittavat seuraavaa: Turva-avain ECO ECO ECO-kytkin

Taattu äänentehotaso direktiivin 2000/14/EC mukaan, dB(A), tuotteiden melupäästöjen vertailemiseksi. Älä hävitä tuotetta talousjätteen mukana. Aktivoi ruohonleikkuri ja säädä maksiminopeus. Kytke leikkuuterä päälle. Kytke veto päälle. Vipu lukitsee tässä asennossa etupyörät. Tässä vivun asennossa etupyörät pyörivät vapaasti. Tässä vivun asennossa voidaan säätää etupyörien leikkuukorkeutta. Ruohonkeruusäiliö täyttyy. Ruohokeruusäiliö on täynnä. Tyhjennä ruohonkeruusäiliö. 4 Turvallisuusohjeet

4.1 Varoitussymbolit

Ruohonleikkurin varoitussymbolit tarkoittavat seuraavaa: Noudata turvallisuusohjeita. Perehdy käyttöohjeeseen, niin että ymmärrät sen, ja säilytä käyttöohje. Noudata sinkoutuvia esineitä koskevia turvallisuusohjeita. Älä kosketa pyörivää terää. Irrota akku käyttökatkosten, kuljetuk‐ sen, säilytyksen, huollon ja korjausten ajaksi. Vedä turva-avain irti käyttökatkosten, kuljetuksen, säilytyksen, huollon ja kor‐ jausten ajaksi. Pidä riittävä turvaväli.

4.2 Määräystenmukainen käyttö

Ruohonleikkuri STIHL RMA 765.0 V on tarkoi‐ tettu ruohon leikkaamiseen. Ruohonleikkuri saa energiansa akusta STIHL AR L tai akusta STIHL AP yhdessä kak‐ soisakkukotelon ADA 700 kanssa. 4 Turvallisuusohjeet suomi

0478-131-9938-H 123VAROITUS

■ Jos käytät ruohonleikkurissa akkuja, joita STIHL ei ole hyväksynyt ruohonleikkurille, seurauksena voi olla tulipalo tai räjähdys. Hen‐ kilöille voi aiheutua vakavia tai hengenvaaralli‐ sia vammoja tai saattaa syntyä esinevahin‐ koja.

Käytä ruohonleikkuria akun STIHL AR L tai akun STIHL AP sekä kaksoisakkukotelon ADA 700 kanssa.

Jos ruohonleikkuria tai akkua käytetään mää‐ räysten vastaisesti, henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja taikka saattaa syntyä esinevahinkoja.

Käytä ruohonleikkuria tämän käyttöohjeen mukaisesti. ► Käytä akkua akun STIHL AR L tai kaksoi‐ sakkukotelon ADA 700 käyttöohjeiden mukaisesti.

4.3 Käyttäjää koskevat vaatimukset

VAROITUS ■ Ellei käyttäjä ole perehtynyt ruohonleikkurin käyttöön, hän ei osaa tunnistaa eivätkä arvi‐ oida sen turvallisuusriskejä. Käyttäjälle tai muille henkilöille voi aiheutua vakavia tai hen‐ genvaarallisia vammoja. ► Perehdy käyttöohjeeseen, niin että ymmärrät sen, ja säilytä käyttöohje. ► Jos luovutat ruohonleikkurin toisen henkilön käyttöön: Muista aina antaa käyttöopas mukaan.

Varmista, että käyttäjä täyttää seuraavat ehdot:

Käyttäjä on fyysisesti, aistimellisesti ja henkisesti kykenevä käyttämään ruo‐ honleikkuria ja työskentelemään sillä. Ellei käyttäjä ole fyysisesti, aistimelli‐ sesti tai henkisesti täysin kykenevä, hän saa työskennellä pystyleikkurilla vain vastuuhenkilön valvonnassa tai tämän antamien ohjeiden mukaan.

Käyttäjä osaa tunnistaa ja arvioida ruo‐ honleikkurin turvallisuusriskit.

Käyttäjä on tietoinen, että hän on vas‐ tuussa tapaturmista ja vahingoista.

Käyttäjä on täysi-ikäinen tai kansallisten määräysten mukaisessa valvotussa ammattikoulutuksessa.

STILHin ammattiliike tai asiantunteva ammattilainen on perehdyttänyt käyttä‐ jän, ennen kuin tämä työskentelee ruo‐ honleikkurilla ensimmäistä kertaa.

Käyttäjä ei ole alkoholin, lääkkeiden tai huumeiden vaikutuksen alainen.

Jos jokin on epäselvää: Ota yhteyttä STIH‐ Lin ammattiliikkeeseen.

4.4 Vaatetus ja varusteet

VAROITUS ■ Työskentelyn aikana esineitä voi sinkoutua ympäriinsä korkealla nopeudella. Käyttäjälle voi aiheutua vammoja.

Käytä kestävästä materiaalista valmistettuja pitkiä housuja. ■ Työskentelyn aikana ilmaan voi nousta pölyä. Pölyn hengittäminen voi altistaa terveysris‐ keille ja aiheuttaa allergisia reaktioita.

Mikäli ilmaan nousee pölyä: Käytä hengitys‐ suojainta. ■ Sopimattomat vaatteet saattavat tarttua kiinni puihin, risuihin ja ruohonleikkuriin. Ilman sopi‐ vaa vaatetusta käyttäjälle voi aiheutua vakavia vammoja.

Käytä ihonmyötäisiä vaatteita. ► Riisu huivit ja korut. ■ Puhdistamisen, huollon ja kuljetuksen aikana käyttäjä voi joutua kosketuksiin terän kanssa. Käyttäjälle voi aiheutua vammoja.

Käytä suojakäsineitä. ■ Jos käyttäjä käyttää sopimattomia jalkineita, hän voi liukastua. Käyttäjälle voi aiheutua vammoja.

Käytä tukevia peittäviä jalkineita, joiden pohjissa on hyvät pito. ■ Terien teroittamisen aikana ympäristöön voi sinkoutua materiaalihiukkasia. Käyttäjälle voi aiheutua vammoja.

Käytä tiiviisti istuvia suojalaseja. Sopivat suojalasit on tarkastettu normin EN 166 tai kansallisten määräysten mukaisesti, ja niitä on kaupoissa saatavana asianmukaisella merkinnällä varustettuina.

Käytä suojakäsineitä.

Sivulliset henkilöt, kuten lapset, ja eläimet eivät välttämättä osaa tunnistaa ja arvioida ruohonleikkurin ja sen sinkoamien esineiden aiheuttamia riskejä. Sivullisille henkilöille, kuten lapsille, ja eläimille voi aiheutua vakavia tai hengenvaarallisia vammoja taikka saattaa syntyä esinevahinkoja. suomi 4 Turvallisuusohjeet 124 0478-131-9938-H► Pidä sivulliset henkilöt, kuten lapset, ja eläimet, etäällä työskentely‐ alueelta. ► Pysy turvallisella etäisyydellä esineistä. ► Älä jätä ruohonleikkuria ilman valvontaa. ► Varmista, etteivät lapset voi leikkiä ruohon‐ leikkurilla. ■ Käyttäjä voi liukastua sateessa. Käyttäjälle voi aiheutua vakavia tai hengenvaarallisia vam‐ moja.

Älä työskentele sateessa. ■ Ruohonleikkuri ei ole vesitiivis. Jos sitä käyte‐ tään sateessa tai märässä ympäristössä, seu‐ rauksena saattaa olla sähköisku. Käyttäjä voi vahingoittua ja ruohonleikkuri voi vaurioitua.

Älä työskentele sateella tai märässä ympä‐ ristössä. ► Älä leikkaa märkää nurmikkoa. ■ Ruohonleikkurin sähköosat voivat tuottaa kipi‐ nöitä. Kipinät voivat aiheuttaa syttyvässä tai räjähdysalttiissa ympäristössä tulipalon tai räjähdyksen. Henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja tai saattaa syn‐ tyä esinevahinkoja.

Älä työskentele herkästi syttyvässä tai räjähdysalttiissa ympäristössä.

4.6 Turvallinen toimintakunto

4.6.1 Ruohonleikkuri

Ruohonleikkuri on turvallinen, kun seuraavista seikoista on huolehdittu:

Ruohonleikkuri ei ole vahingoittunut.

Ruohonleikkuri on puhdas.

Hallintalaitteet toimivat, eikä niihin ole tehty muutoksia.

Jos laitteella leikataan ruohoa ja leikattu ruoho on tarkoitus kerätä ruohonkeruusäiliöön: ruo‐ honkeruusäiliö on oikein kiinnitetty.

Jos laitteella leikataan ruohoa ja leikattu ruoho halutaan poistaa takakautta: ruohonkeruusäiliö on irrotettu ja poistoluukku on suljettu.

Terä on oikein asennettu.

Ruohonleikkuriin on asennettu vain alkuperäi‐ siä STIHLin lisävarusteita.

Lisävaruste on oikein asennettu. VAROITUS

Elleivät rakenneosat ole turvallisia, ne eivät ehkä toimi asianmukaisesti eivätkä turvalait‐ teet ehkä ole käytössä. Henkilöille voi aiheu‐ tua vakavia tai hengenvaarallisia vammoja.

Työskentele vain vahingoittumattoman ruo‐ honleikkurin kanssa. ► Jos ruohonleikkuri on likainen: Puhdista ruohonleikkuri. ► Älä tee muutoksia ruohonleikkuriin. ► Jos hallintalaitteet eivät toimi: älä työsken‐ tele ruohonleikkurin kanssa. ► Jos laitteella leikataan ruohoa ja leikattu ruoho on tarkoitus kerätä ruohonkeruusäili‐ öön: kiinnitä ruohonkeruusäiliö tämän käyt‐ töohjeen mukaisesti.

Asenna ruohonleikkuriin vain alkuperäisiä STIHLin lisävarusteita. ► Asenna terä tämän käyttöohjeen mukai‐ sesti. ► Asenna lisävarusteet tämän käyttöohjeen tai lisävarusteen käyttöohjeen mukaisesti. ► Älä työnnä esineitä ruohonleikkurin aukkoi‐ hin. ► Älä päästä lukkopesän koskettimia koske‐ tuksiin metalliesineiden kanssa, sillä seu‐ rauksena voi olla oikosulku.

Kuluneet tai vialliset ohjekilvet on vaihdet‐ tava. ► Jos jokin on epäselvää: Ota yhteyttä STIH‐ Lin ammattiliikkeeseen.

Terät ovat käyttökunnossa, kun:

Terät ja lisäosat eivät ole vahingoittuneet.

Terät eivät ole vääntyneet.

Terät on oikein asennettu.

Terät ovat 90° kulmassa toisiinsa nähden

Terät on oikein teroitettu.

Terissä ei ole jäystettä.

Terät on oikein tasapainotettu.

Terien vähimmäispaksuus ja -leveys eivät ole alittuneet

Teroituskulma on oikea

Jos terät eivät ole turvallisia, niistä voi irrota osia, jotka voivat sinkoutua ympäristöön. Hen‐ kilöille saattaa aiheutua vakavia vammoja.

Työskentele vain, kun terät ja lisäosat ovat vahingoittumattomat. ► Asenna terät oikein. ► Teroita terät oikein. ► Jos terän vähimmäispaksuus tai -leveys on alittunut, vaihda terä. ► Tasapainotuta terät STIHL ammattiliik‐ keessä. ► Jos jokin on epäselvää: Ota yhteyttä STIHL ammattiliikkeeseen. 4 Turvallisuusohjeet suomi 0478-131-9938-H 1254.7 Työskentely VAROITUS

Tietyissä tilanteissa käyttäjä ei pysty työsken‐ telemään keskittyneesti. Käyttäjä voi kompas‐ tua, kaatua tai loukkaantua vakavasti.

Työskentele rauhallisesti. ► Jos valoa ei ole riittävästi tai näkyvyys on muuten huono: Älä työskentele ruohonleik‐ kurin kanssa.

Käytä ruohonleikkuria yksin. ► Varo esteitä. ► Älä kallista ruohonleikkuria. ► Työskentele maassa seisoen ja tasapainosi säilyttäen. ► Jos ilmenee väsymisen merkkejä, on pidet‐ tävä tauko. ► Jos leikkaat ruohoa rinteessä, leikkaa rin‐ nettä poikittaissuuntaan. ► Älä leikkaa ruohoa jyrkissä rinteissä. ■ Pyörivät terät voivat viiltää käyttäjää. Käyttäjä voi vammautua vakavasti. ► Älä kosketa pyöriviä teriä. ► Jos terät pysähtyvät esteeseen, Sammuta ruohonleikkuri, vedä turva- avain irti ja irrota akku. Poista esine vasta tämän jälkeen.

Jos veto ei ole päällä työskentelyn aikana, se saatetaan kytkeä vahingossa päälle, jolloin ruohonleikkuri lähtee liikkeelle. Silloin voi syn‐ tyä vakavia vammoja tai esinevahinkoja.

Käytä vedon kytkentäsankaa vain vedon kytkemiseen päälle. ■ Jos ruohonleikkurin käytös muuttuu työskente‐ lyn aikana tai leikkuri toimii epätavallisella tavalla, se ei ehkä ole käyttöturvallinen. Silloin voi syntyä vakavia vammoja tai esinevahin‐ koja.

Lopeta työskentely, vedä turva-avain irti, irrota akku ja ota yhteyttä STIHLin ammatti‐ liikkeeseen.

Työskentelyn aikana ruohonleikkuri voi aiheut‐ taa tärinää. ► Käytä suojakäsineitä. ► Pidä taukoja. ► Jos huomaat verenkiertohäiriöiden merk‐ kejä, hakeudu lääkäriin. ■ Jos terät osuvat työskentelyn aikana vierasesi‐ neeseen, esine tai sen osia voi sinkoutua ympäriinsä korkealla nopeudella. Silloin saat‐ taa syntyä henkilö- tai esinevahinkoja.

Poista työskentelyalueelta vierasesineet. ■ Kun leikkuun kytkentäsanka vapautetaan, terät pyörivät vielä vähän aikaa sen jälkeen. Henkilöille voi aiheutua vakavia vammoja.

Odota, kunnes terät pysähtyvät. ■ Jos pyörivät terät osuvat kovaan esineeseen, voi syntyä kipinöitä. Kipinät voivat aiheuttaa syttyvässä ympäristössä tulipalon. Henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja tai saattaa syntyä esinevahinkoja.

Älä työskentele herkästi syttyvässä ympä‐ ristössä. ■ Jos teriin osuu työskentelyn aikana vierase‐ sine, terät voivat vahingoittua tai niiden asento voi muuttua.

Jos terät osuvat esteeseen, pysäytä ruo‐ honleikkuri ja tarkasta ruohonleikkuri ja terät.

Jos ruohonleikkuri pysäköidään kaltevalle pin‐ nalle, se voi lähteä liikkeelle. Silloin saattaa syntyä henkilö- tai esinevahinkoja.

Päästä ruohonleikkurista irti ainoastaan sil‐ loin, kun se seisoo tasaisella alustalla eikä voi lähteä itsestään liikkeelle.

Työntöaisaan ripustetut esineet voivat aiheut‐ taa ruohonleikkurin kaatumisen. Silloin saattaa syntyä henkilö- tai esinevahinkoja.

Älä ripusta mitään työntöaisaan. VAARA ■ Jos työympäristössä on jännitteisiä johtoja, terä voi osua johtoihin ja vahingoittaa niitä. Käyttäjälle voi aiheutua vakavia tai hengen‐ vaarallisia vammoja.

Älä työskentele ympäristössä, jossa on jän‐ nitteisiä johtoja. ■ Ukonilmalla työskennellessä käyttäjään voi osua salama. Käyttäjälle voi aiheutua vakavia tai hengenvaarallisia vammoja.

Älä työskentele ukonilmalla. ■ Veto kytkeytyy pois ylikuormituksen vuoksi työskenneltäessä jyrkillä rinteillä. Tämä tarkoit‐ taa, että käyttäjän on äkillisesti käytettävä enemmän voimaa työntämiseen ja voi menet‐ tää ruohonleikkurin hallinnan. Ruohonleikkuri voi rullata käyttäjän suuntaan oman painonsa vuoksi. Käyttäjä voi joutua kosketuksiin pyöri‐ vien terien kanssa ja loukkaantua vakavasti. Rinteet perustuvat ruohonleikkurin painoon tyhjällä ruohonkerääjällä. Painon kasvaessa ajettava kaltevuus voi pienentyä. ► Jos käytetään STIHL AP 300, AP 300 S, AP 500 tai AR L -akkua: Älä leikkaa rin‐ teillä, joiden kaltevuus on yli 20 °.

Jos käytetään STIHL AP 100, 200 -akkua: Älä leikkaa rinteillä, joiden kaltevuus on yli 12 °.

leikkaa rinnettä poikittaissuuntaan. Var‐ mista, että sinulla on tukeva alusta, jotta voit hallita ruohonleikkuria jatkuvasti. suomi 4 Turvallisuusohjeet 126 0478-131-9938-H4.8 Kuljettaminen VAROITUS

Kuljetuksen aikana ruohonleikkuri voi kaatua tai muuten liikkua paikaltaan. Silloin saattaa syntyä vammoja tai esinevahinkoja.

Vedä turva-avain irti. ► Irrota akku. ► Varmista ruohonleikkuri kiristysvöillä, hih‐ noilla tai verkolla siten, ettei se pääse kaa‐ tumaan eikä muuten liikkumaan.

Jos turva-avain ja akku ovat paikoillaan sekä veto sammutettuna kuljetuksen aikana, veto saatetaan kytkeä vahingossa päälle, jolloin ruohonleikkuri lähtee liikkeelle. Silloin saattaa syntyä vakavia vammoja tai esinevahinkoja.

Vedä turva-avain irti. ► Irrota akku. ■ Ruohonleikkuri on raskas. Jos käyttäjä kantaa ruohonleikkuria yksin, hän voi loukkaantua. ► Kanna ruohonleikkuria toisen henkilön kanssa.

VAROITUS ■ Lapset eivät osaa tunnistaa eivätkä arvioida ruohonleikkurin turvallisuusriskejä. Lapsille saattaa aiheutua vakavia vammoja.

Vedä turva-avain irti. ► Irrota akku. ► Säilytä ruohonleikkuria lasten ulottumatto‐ missa. ■ Ruohonleikkurin sähköliittimet ja metalliosat voivat ruostua kosteuden vaikutuksesta. Ruo‐ honleikkuri voi vaurioitua.

Vedä turva-avain irti. ► Irrota akku. ► Säilytä ruohonleikkuri puhtaana ja kuivana. ■ Jos turva-avain ja akku jätetään paikoilleen säilytyksen ajaksi, veto saatetaan kytkeä vahingossa päälle, jolloin ruohonleikkuri lähtee liikkeelle. Silloin saattaa syntyä vakavia vam‐ moja tai esinevahinkoja.

Vedä turva-avain irti. ► Irrota akku.

4.10 Puhdistus, huolto ja korjaami‐

Jos turva-avain ja akku jätetään paikoilleen puhdistuksen, huollon tai korjaamisen ajaksi, ruohonleikkuri saatetaan kytkeä vahingossa päälle. Silloin voi syntyä vakavia vammoja tai esinevahinkoja. ► Vedä turva-avain irti. ► Irrota akku. ■ Jos turva-avain ja akku jätetään paikoilleen puhdistuksen, huollon tai korjaamisen ajaksi, veto saatetaan kytkeä vahingossa päälle, jol‐ loin ruohonleikkuri lähtee liikkeelle. Silloin voi syntyä vakavia vammoja tai esinevahinkoja.

Vedä turva-avain irti. ► Irrota akku. ■ Voimakkaat puhdistusaineet, puhdistaminen vesisuihkulla ja terävät esineet voivat vaurioit‐ taa ruohonleikkuria tai teriä. Ellei ruohonleik‐ kuria tai teriä puhdisteta oikein, rakenneosat eivät ehkä toimi asianmukaisesti eivätkä turva‐ laitteet ehkä ole käytössä. Henkilöille voi aiheutua vakavia vammoja.

Puhdista ruohonleikkuri ja terä tämän käyt‐ töohjeen mukaisesti. ■ Ellei ruoholeikkuria tai teriä huolleta tai korjata oikein, rakenneosat eivät ehkä toimi asianmu‐ kaisesti eivätkä turvalaitteet ehkä ole käy‐ tössä. Henkilöille voi aiheutua vakavia tai hen‐ genvaarallisia vammoja.

Älä huolla tai korjaa ruohonleikkuria itse. ► Jos ruohonleikkuri kaipaa huoltoa tai kor‐ jausta, ota yhteyttä STIHL ammattiliikkee‐ seen.

Huolla terät tämän käyttöohjeen mukaisesti. ■ Terien puhdistamisen, huollon ja kuljetuksen aikana terät voivat liikkua. Kun yksi terä liik‐ kuu, myös toinen terä pyörii. Terävät leikkuu‐ särmät voivat viiltää käyttäjää, mikä voi aiheut‐ taa vakavia vammoja.

Käytä suojakäsineitä. ■ Terät voivat kuumentua teroituksen aikana. Käyttäjälle voi aiheutua palovammoja. ► Odota, kunnes terät ovat jäähtyneet. ► Käytä suojakäsineitä. 5 Ruohonleikkurin valmistelu käyttöä varten

5.1 Ruohonleikkurin valmistelemi‐

nen käyttöä varten Aina ennen töiden aloittamista on suoritettava seuraavat vaiheet: ► Poista pakkausmateriaali ja kuljetusvarmistuk‐ set laitteesta. 5 Ruohonleikkurin valmistelu käyttöä varten suomi 0478-131-9938-H 127► Varmista, että seuraavat rakenneosat ovat tur‐ vallisia:

ruohonleikkuri, 4.6.1

akku, siten kuin sen turvallisuus on kuvattu akun STIHL AR L tai kaksoisakkukotelon ADA 700 käyttöohjeissa ja akun STIHL AP turvallisuusohjeissa. ► Tarkasta akku noudattamalla akun STIHL AR L tai kaksoisakkukotelon ADA 700 käyttöohjeita ja akun STIHL AP turvallisuusoh‐ jeita. ► Lataa akku täyteen latauslaitteiden STIHL AL 101, 301, 301-4 ja 500 käyttöohjeen mukaisesti.

Puhdista ruohonleikkuri,

Tarkasta terä, 11.2.

Käännä työntöaisa auki ja säädä se, 7.1. ► Jos laitteella leikataan ruohoa ja leikattu ruoho on tarkoitus kerätä ruohonkeruusäiliöön: kiin‐ nitä ruohonkeruusäiliö, 6.1.2. ► Jos laitteella leikataan ruohoa ja leikattu ruoho halutaan poistaa takakautta: Irrota ruohonke‐ ruusäiliö,

Säädä leikkuukorkeus,

Tarkasta hallintalaitteet, 11.1. ► Jos vaiheita ei voi suorittaa: Älä käytä ruohon‐ leikkuria. Ota yhteyttä STIHL ammattiliikkee‐ seen. 6 Ruohonleikkurin kokoami‐ nen

6.1 Ruohonkeruusäiliön kokoami‐

nen, kiinnittäminen ja irrottami‐ nen

6.1.1 Ruohonkeruusäiliön kokoaminen

► Vedä kangas (1) rungon (2) päälle siten, että pohjalevy on alhaalla ja kahva (3) kankaan ulkopuolella. ► Paina muoviprofiilit (4) runkoon. Muoviprofiilit lukittuvat naksahtaen paikolleen.

6.1.2 Ruohonkeruusäiliön kiinnittäminen

► Pysäytä ruohonleikkuri. ► Aseta ruohonleikkuri tasaiselle alustalle. ► Avaa poistoluukku (1) ja pidä sitä auki. ► Tartu ruohonkeruusäiliön (2) kahvasta (3) ja kiinnitä haka (4) akseliin (5). ► Aseta poistoluukku (1) ruohonkeruusäiliön (2) päälle.

6.1.3 Ruohonkeruusäiliön irrotus

► Sammuta ruohonleikkuri. ► Aseta ruohonleikkuri tasaiselle alustalle. ► Avaa poistoluukku ja pidä sitä auki. ► Poista ruohonkeruusäiliö yläkautta nostamalla kahvasta. ► Sulje poistoluukku. 7 Ruohonleikkurin säätämi‐ nen käyttäjälle

7.1 Työntöaisan säätäminen

► Sammuta ruohonleikkuri, vedä turva-avain irti ja irrota akku. ► Aseta ruohonleikkuri tasaiselle alustalle. ► Pidä kiinni työntöaisasta (1). ► Paina vipu (2) alas ja pidä siellä. ► Siirrä työntöaisa (1) haluamaasi asentoon. ► Päästä vipu (2) vapaaksi ja varmista, että työntöaisa lukittuu kunnolla.

7.2 Työntöaisan taittaminen

Työntöaisa voidaan taittaa kasaan tilaa säästä‐ vää kuljetusta ja säilytystä varten. ► Sammuta ruohonleikkuri, vedä turva-avain irti ja irrota akku. ► Aseta ruohonleikkuri tasaiselle alustalle. ► Pidä vipua painettuna. ► Taita työntöaisa eteen. suomi 6 Ruohonleikkurin kokoaminen 128 0478-131-9938-H8 Akun asentaminen ja irrot‐ taminen

8.1 Akun kiinnittäminen

► Vedä turva-avain irti. ► Aseta ruohonleikkuri tasaiselle alustalle. ► Avaa luukku (1). ► Aseta akku (2) kannattimeen (3). ► Paina akkua (2) alaspäin. Akku (2) lukittuu naksahtaen paikalleen. ► Sulje luukku (1).

8.2 Akun irrottaminen

► Aseta ruohonleikkuri tasaiselle alustalle. ► Avaa luukku (1). ► Paina lukkovipu (3) alas ja pidä siellä. Akku (2) on vapautettu, ja se voidaan poistaa. ► Sulje luukku (1). 9 Turva-avaimen asettami‐ nen paikalleen ja irrottami‐ nen

9.1 Turva-avaimen asettaminen

paikalleen ► Avaa luukku. ► Aseta turva-avain (1) lukkopesään (2). ► Sulje luukku.

9.2 Turva-avaimen irrottaminen

► Avaa luukku. ► Vedä turva-avain irti. ► Sulje luukku. ► Säilytä turva-avainta lasten ulottumattomissa. 10 Ruohonleikkurin kytkemi‐ nen päälle ja pois

10.1 Ruohonleikkurin aktivoiminen

► Aseta ruohonleikkuri tasaiselle alustalle. ► Paina käynnistysnappia (1). Ruohonleikkuri on aktivoitu. LEDit (2) ilmaise‐ vat akun varaustilan. Kun ruohonleikkuri on ollut viisi minuuttia pois toiminnasta, se siirtyy lepotilaan.

10.2 Terän kytkeminen päälle ja

10.2.1 Terän kytkeminen päälle

► Aseta ruohonleikkuri tasaiselle alustalle. ► Paina käynnistysnappi (1) vasemmalla kädellä alas ja pidä siinä. ► Vedä leikkuun kytkentäsanka (2) oikealla kädellä kokonaan työntöaisan (3) suuntaan ja pidä kiinni siten, että peukalo ympäröi työn‐ töaisan (3). Terät eivät pyöri. ► Päästä irti käynnistysnapista (1). 8 Akun asentaminen ja irrottaminen suomi 0478-131-9938-H 129► Pidä kiinni työntöaisasta (3) ja leikkuun kyt‐ kentäsangasta (2) oikealla kädellä siten, että peukalo ympäröi työntöaisan (3).

10.2.2 Terän kytkeminen pois päältä

► Päästä leikkuun kytkentäsanka vapaaksi. ► Odota, kunnes terät pysähtyvät. ► Jos terät jatkavat pyörimistä, vedä turva-avain irti, irrota akku ja ota yhteyttä STIHLin ammat‐ tiliikkeeseen. Ruohonleikkuri on viallinen.

10.3 Vedon kytkeminen päälle ja

10.3.1 Vedon kytkeminen päälle

Maksiminopeus voidaan säätää säätöpyörällä vii‐ delle tasolle. Taso 5 on korkein maksiminopeus. Tasolla 0 veto ei ole päällä. Vedon kytkentäsangalla voi säätää nopeutta por‐ taattomasti maksiminopeusasetukseen asti. Mitä lähemmäs työntöaisaa vedon kytkentäsanka vedetään, sitä korkeampi on nopeus. Nopeusasetus vaikuttaa akun käyttöaikaan. Mitä matalampi nopeus, sitä pidempi akun käyttöaika. ► Aseta ruohonleikkuri tasaiselle alustalle. ► Säädä säätöpyörällä (1) haluamasi maksimi‐ nopeus. ► Vedä vedon kytkentäsankaa (2) vasemmalla kädellä kohti työntöaisaa (3) ja pidä kiinni siten, että peukalo on kiinni työntöaisassa (3). Ruohonleikkuri lähtee liikkeelle.

10.3.2 Vedon kytkeminen pois päältä

► Päästä vedon kytkentäsanka vapaaksi. ► Odota, kunnes ruohonleikkuri pysähtyy. ► Jos ruohonleikkuri ajaa edelleen, vedä turva- avain irti, irrota akku ja ota yhteyttä STIHLin ammattiliikkeeseen. Ruohonleikkuri on viallinen. 11 Ruohonleikkurin tarkasta‐ minen

11.1 Hallintalaitteiden tarkastaminen

Leikkuun kytkentäsanka ► Vedä turva-avain irti. ► Irrota akku. ► Vedä leikkuun kytkentäsanka kokonaan työn‐ töaisan suuntaan ja vapauta. ► Jos leikkuun kytkentäsanka on jäykkä tai se ei palaa lähtöasentoon, älä käytä ruohonleikkuria ja ota yhteyttä STIHLin ammattiliikkeeseen. Leikkuun kytkentäsanka on viallinen. Vedon kytkentäsanka ► Vedä turva-avain irti. ► Irrota akku. ► Vedä vedon kytkentäsanka kokonaan työn‐ töaisan suuntaan ja vapauta. ► Jos vedon kytkentäsanka on jäykkä tai se ei palaa lähtöasentoon, älä käytä ruohonleikkuria ja ota yhteyttä STIHLin ammattiliikkeeseen. Vedon kytkentäsanka on viallinen. Terän kytkeminen päälle ► Työnnä turva-avain paikalleen. ► Asenna akku. ► Aktivoi ruohonleikkuri. ► Paina käynnistysnappi vasemmalla kädellä alas ja pidä siinä. ► Vedä leikkuun kytkentäsanka oikealla kädellä kokonaan työntöaisan suuntaan ja pidä kiinni siten, että peukalo ympäröi työntöaisan. Terä pyörii. ► Jos terä ei pyöri, vedä turva-avain irti, irrota akku ja ota yhteyttä STIHLin ammattiliikkee‐ seen. Ruohonleikkurissa on häiriö. ► Vapauta käynnistysnappi ja leikkuun kytkentä‐ sanka. Terä pysähtyy pian. ► Jos terä pyörii edelleen, vedä turva-avain irti, irrota akku ja ota yhteyttä STIHLin ammattiliik‐ keeseen. Ruohonleikkuri on viallinen. Vedon kytkeminen päälle ► Työnnä turva-avain paikalleen. ► Asenna akku. ► Aktivoi ruohonleikkuri. ► Vedä vedon kytkentäsanka vasemmalla kädellä kokonaan työntöaisan suuntaan ja pidä kiinni siten, että peukalo ympäröi työn‐ töaisan. Ruohonleikkuri lähtee liikkeelle. suomi 11 Ruohonleikkurin tarkastaminen 130 0478-131-9938-H► Päästä vedon kytkentäsanka vapaaksi. Ruohonleikkuri on pysähtyy. ► Jos ruohonleikkuri ajaa edelleen, vedä turva- avain irti, irrota akku ja ota yhteyttä STIHLin ammattiliikkeeseen. Ruohonleikkuri on viallinen.

11.2 Terän tarkastaminen

► Sammuta ruohonleikkuri, vedä turva-avain irti ja irrota akku.

Nosta ruohonleikkuri pystyyn, 16.1. ► Tarkasta seuraavat:

Teroituskulma d ► Jos terän vähimmäispaksuus tai -leveys on alittunut, vaihda terä, 20.2.

Jos terän kulma ei ole oikea, teroita terä,

► Jos jokin on epäselvää, ota yhteyttä ammatti‐ liikkeeseen.

11.3 Terän asennon tarkastaminen

► Sammuta ruohonleikkuri, vedä turva-avain irti ja irrota akku.

Nosta ruohonleikkuri pystyyn, 16.1. ► Käännä terää, kunnes se on alustan suuntai‐ nen. Toinen terä pyörii mukana. ► Tarkasta terien keskinäinen asento

Perusasennossa terä (1) on alustan suun‐ tainen.

Toinen terä (2) on 90 asteen kulmassa ensimmäiseen terään nähden. ► Jos terät eivät ole oikeassa asennossa: Älä käytä ruohonleikkuria. Ota yhteyttä STIHL ammattiliikkeeseen. 12 Ruohonleikkurilla työsken‐ teleminen

12.1 Ruohonleikkurista kiinni pitämi‐

nen ja sen ohjaaminen ► Pidä työntöaisasta kiinni molemmin käsin siten, että peukalot ympäröivät työntöaisan.

12.2 Leikkuukorkeuden säätö

Säädettävissä on kahdeksan eri leikkuukor‐ keutta:

100 mm = asento 8 Asennot on merkitty ruohonleikkuriin. Kaikkien pyörien leikkuukorkeus säädetään erik‐ seen. Pyörien säätöjen on oltava sama. Leikkuukorkeuden säätäminen takana ► Sammuta ruohonleikkuri. Terä ei saa pyöriä. ► Aseta ruohonleikkuri tasaiselle alustalle. ► Vedä vipu (1) pois syvennyksestä ja aseta se haluamaasi kohtaan. 12 Ruohonleikkurilla työskenteleminen suomi 0478-131-9938-H 131Leikkuukorkeuden säätäminen edessä ► Pidä toisella kädellä pyörähaarukasta (1) kiinni. Ruohonleikkuri ei voi pudota omalla painollaan alimpaan asentoon. ► Paina avausvipua (2) nuolen suuntaan ja pidä siinä. ► Siirrä akseli (3) haluamaasi asentoon. ► Vapauta avausvipu (2). Akseli (3) lukittuu paikalleen.

12.3 Etupyörien lukitseminen

Etupyörät voidaan lukita rinteessä leikkaamista varten. ► Paina nappia (1). ► Aseta etupyörä (2) suoraan ja anna sen lukit‐ tua paikalleen. ► Lukitse myös toinen etupyörä. Lukituksen avaaminen ► Paina avausvipua (1) nuolen suuntaan.

12.4 ECO-moodin kytkeminen

päälle ja pois ECO-moodi kytkeytyy päälle, kun ruohonleikkuri aktivoituu. Kun ECO-moodi on päällä, ruohonleikkuri tunnis‐ taa työolosuhteet ja säätää terän kierrosluvun automaattisesti. Tämä saattaa pidentää akun käyttöaikaa. ECO-moodin kytkeminen päälle ► Paina nappia (1). LED (2) syttyy. ECO-moodin kytkeminen pois päältä ► Paina nappia (1). LED (2) sammuu.

► Jos työskentelet veto kytkettynä: Aja ruohon‐ leikkuria hallitusti eteenpäin. ► Jos työskentelet veto poiskytkettynä: Työnnä ruohonleikkuria hitaasti ja hallitusti eteenpäin. suomi 12 Ruohonleikkurilla työskenteleminen 132 0478-131-9938-H12.6 Ruohonkeruusäiliön tyhjentämi‐ nen Terien aiheuttama ilmavirta nostaa täyttömäärän osoitinta (1). Kun ruohonkeruusäiliö on täynnä, ilmavirta pysähtyy. Kun ilmavirta on liian pieni, täyttömäärän osoitin (2) laskeutuu alas lepoa‐ sentoon. Tämä osoittaa, että ruohonkeruusäiliö tulisi tyhjentää. Täyttömäärän osoitin toimii rajoittamattomasti ainoastaan silloin, kun ilmavirta on optimaalinen. Ulkoiset tekijät, kuten märkä, tiheä tai korkea ruoho, matala leikkuukorkeus, likaantuminen tai vastaavat, voivat rajoittaa ilmavirtaa ja täyttö‐ määrän osoittimen toimintaa. ► Kun täyttömäärän osoitin laskeutuu alas lepoasentoon, tyhjennä ruohonkeruusäiliö. ► Poista ruohonkeruusäiliö yläkautta nostamalla kahvasta (1). ► Pidä toisella kädellä kiinni takakahvasta (2). ► Tyhjennä ruohonkeruusäiliö. 13 Työskentelyn jälkeen

13.1 Työskentelyn jälkeen

► Sammuta ruohonleikkuri, vedä turva-avain irti ja irrota akku. ► Jos ruohonleikkuri on märkä, anna sen kuivua. ► Puhdista ruohonleikkuri. 14 Kuljettaminen

14.1 Ruohonleikkurin kuljettaminen

► Sammuta ruohonleikkuri. Terät eivät saa pyöriä. Vedon käyttäminen ► Kytke veto päälle. ► Aja ruohonleikkuria hallitusti eteenpäin. Ruohonleikkurin työntäminen ► Vedä turva-avain irti ja irrota akku. ► Työnnä ruohonleikkuria hitaasti ja hallitusti eteenpäin. Ruohonleikkurin kantaminen ► Käytä kestävästä materiaalista valmistettuja työkäsineitä. ► Vedä turva-avain irti ja irrota akku. ► Yhden henkilön on pidettävä molemmin käsin kiinni ruohonleikkurin etuosan pyörähaaru‐ koista, ja toisen henkilön on pidettävä molem‐ min käsin kiinni työntöaisasta. ► Nosta ja kanna ruohonleikkuria toisen henkilön kanssa. Ruohonleikkurin kuljettaminen ajoneuvossa ► Vedä turva-avain irti ja irrota akku. ► Varmista ruohonleikkuri siten, ettei se pääse kaatumaan eikä muuten liikkumaan. 15 Säilytys

15.1 Ruohonleikkurin säilyttäminen

► Sammuta ruohonleikkuri, vedä turva-avain irti ja irrota akku. ► Noudata ruohonleikkurin säilyttämisessä seu‐ raavia ohjeita:

Ruohonleikkuri on puhdas ja kuiva.

Ruohonleikkuri ei voi kaatua.

Ruohonleikkuri ei voi lähteä liikkeelle. 16 Puhdistaminen

16.1 Ruohonleikkurin nostaminen

pystyyn ► Sammuta ruohonleikkuri, vedä turva-avain irti ja irrota akku. ► Aseta ruohonleikkuri tasaiselle alustalle. ► Irrota ruohonkeruusäiliö. 13 Työskentelyn jälkeen suomi 0478-131-9938-H 133► Säädä leikkuukorkeus korkeimpaan asentoon.

► Säädä työntöaisan yläosa matalimpaan asen‐ toon, 7.1. Työntöaisan yläosan lukitus on avattu. ► Paina vipu vasemmalla kädellä alas ja pidä siinä. ► Pidä oikealla kädellä kiinni ruohonleikkurin pyörähaarukasta ja nosta ruohonleikkuri taakse pystyyn.

16.2 Ruohonleikkurin puhdistaminen

► Sammuta ruohonleikkuri, vedä turva-avain irti ja irrota akku. ► Puhdista ruohonleikkuri kostealla liinalla. ► Puhdista poistokanava pehmeällä harjalla tai kostealla liinalla. ► Puhdista ruohonleikkurin sähköliittimet sudilla tai pehmeällä harjalla. ► Puhdista ilmaraot sudilla. ► Nosta ruohonleikkuri pystyyn. ► Puhdista terä ja sen ympäristö puutikulla, peh‐ meällä harjalla tai kostealla liinalla. HUOMAUTUS ■ Puhdistus painepesurilla tai vesisuihkulla voi vahingoittaa laitetta. ► Älä puhdista laitetta painepesurilla tai vesi‐ suihkulla. 17 Huoltaminen

17.1 Terän irrottaminen ja kiinnittä‐

17.1.1 Terän irrottaminen

► Sammuta ruohonleikkuri, vedä turva-avain irti ja irrota akku. ► Nosta ruohonleikkuri pystyyn. ► Kiilaa terä (1) puupalikalla (2) paikoilleen. ► Kierrä ruuvi (3) nuolen suuntaan auki ja poista se aluslevyn kanssa. ► Poista terä (4). ► Kierrä ruuvi (5) nuolen suuntaan auki ja poista se aluslevyn kanssa. ► Poista terä (1). ► Hävitä ruuvit (3 ja 5) ja aluslevyt. Kiinnitä terä (1 ja 4) uusilla ruuveilla ja alusle‐ vyillä.

17.1.2 Terien kiinnittäminen

► Sammuta ruohonleikkuri, vedä turva-avain irti ja irrota akku. ► Nosta ruohonleikkuri pystyyn. ► Aseta uusi aluslevy (2) uuden ruuvin (1) päälle. ► Levitä Loctite 243 -ruuvilukitetta ruuvin (1) kierteeseen. ► Aseta terä (3) siten, että vastinpinnan (4) kohoumat osuvat terän (3) aukkoihin. ► Kiinnitä ruuvi (1) yhdessä aluslevyn (2) kanssa. ► Kiilaa terä (3) puupalikalla (5) paikoilleen. ► Kiristä ruuvi (1) 30 +/- 3 Nm:n tiukkuuteen. ► Kiinnitä toinen terä. suomi 17 Huoltaminen 134 0478-131-9938-H17.2 Terän teroittaminen ja tasapai‐ nottaminen Terän oikeanlainen teroittaminen ja tasapainotta‐ minen vaatii harjaantumista. STIHL suosittelee teroituttamaan ja tasapainotta‐ maan terän STIHLin ammattiliikkeessä. VAROITUS ■ Terän leikkuusärmät ovat terävät. Käyttäjälle voi aiheutua leikkuuvammoja. ► Käytä kestävästä materiaalista valmistettuja työkäsineitä. ► Sammuta ruohonleikkuri, vedä turva-avain irti ja irrota akku. ► Nosta ruohonleikkuri pystyyn. ► Irrota terä. ► Teroita terä. Kiinnitä huomiota teroituskulmaan ja jäähdytä terää, 20.2. Terä ei saa teroituksen aikana sinistyä. ► Kiinnitä terä. ► Jos jokin on epäselvää: Ota yhteyttä STIHLin ammattiliikkeeseen.

17.3 Kiilahihnan kireyden tarkastus

Tarkastuta kiilahihnan kireys kerran vuodessa STIHL ammattiliikkeessä. 18 Korjaaminen

18.1 Ruohonleikkurin korjaaminen

Käyttäjä ei voi korjata ruohonleikkuria ja terää itse. ► Jos ruohonleikkuri tai terä on vahingoittunut: Älä käytä ruohonleikkuria tai terää ja ota yhteyttä STIHLin ammattiliikkeeseen. ► Jos ohjekilvet ovat lukukelvottomat tai vahin‐ goittuneet: Vaihdata ohjekilvet STIHLin ammattiliikkeessä. 19 Häiriöiden poistaminen

19.1 Ruohonleikkurin ja akun toimintahäiriöiden poistaminen

Häiriö Käyttöyksikön LEDit Akun LEDit Syy Korjaus Ruohonleik‐ kuri ei käyn‐ nisty. Yksi varaustila‐ näytön LED vilk‐ kuu vihreänä. Yksi LED vilkkuu vih‐ reänä. Akun varaustila on liian matala. ► Lataa akku. Yksi varaustila‐ näytön LED palaa punaisena. Yksi LED palaa punai‐ sena. Akku on liian läm‐ min tai kylmä. ► Vedä turva-avain irti. ► Irrota akku. ► Anna akun jäähtyä tai lämm‐ etä. Varoituskolmio vilkkuu punai‐ sena. Kolme LEDiä vilkkuu punaisina. Ruohonleikku‐ rissa on häiriö. ► Vedä turva-avain irti. ► Irrota akku. ► Puhdista ruohonleikkurin säh‐ köliittimet. ► Asenna akku. ► Käynnistä ruohonleikkuri. ► Ellei vika hävinnyt: Älä käytä ruohonleikkuria. Ota yhteyttä STIHL ammattiliikkeeseen. Varoituskolmio palaa punaisena. Kolme LEDiä palaa punai‐ sina. Ruohonleikkuri on liian lämmin. ► Vedä turva-avain irti. ► Irrota akku. ► Anna ruohonleikkurin jäähtyä. Kolme varaustila‐ näytön LEDiä palaa punaisina. Neljä LEDiä vilkkuu punaisina. Akussa on häiriö. ► Irrota ja kiinnitä akku. ► Käynnistä ruohonleikkuri. ► Ellei vika hävinnyt: Älä käytä akkua. Ota yhteyttä STIHLin ammattiliikkeeseen. Ruohonleikkurin ja akun välinen sähköliitäntä on poikki. ► Vedä turva-avain irti. ► Irrota akku. ► Puhdista ruohonleikkurin säh‐ köliittimet. ► Työnnä turva-avain paikalleen. ► Asenna akku. 18 Korjaaminen suomi 0478-131-9938-H 135Häiriö Käyttöyksikön LEDit Akun LEDit Syy Korjaus Kaikki käyttöyksi‐ kön LEDit vilkku‐ vat. Tiedonsiirto käyt‐ töyksikköön on katkennut. ► Vedä turva-avain irti. ► Irrota akku. ► Älä käytä ruohonleikkuria. Ota yhteyttä STIHLin ammattiliik‐ keeseen. Ruohonleikkuri tai akku on märkä. ► Vedä turva-avain irti. ► Irrota akku. ► Puhdista ruohonleikkuri. ► Anna ruohonleikkurin tai akun kuivua. Teriin kohdistuva vastus on liian suuri. ► Säädä leikkuukorkeus kork‐ eammaksi. ► Käynnistä ruohonleikkuri mata‐ lammassa ruohikossa. Veto ei toimi. Vedossa on häi‐ riö. ► Irrota ja kiinnitä akku. ► Kytke veto päälle. ► Jos vedon toimintahäiriö jat‐ kuu: ota yhteyttä STIHL ammattiliikkeeseen. Ruohonleik‐ kuri pysähtyy käytön aikana. Varoituskolmio palaa punaisena. Kolme LEDiä palaa punai‐ sina. Ruohonleikkuri on liian lämmin. ► Vedä turva-avain irti. ► Irrota akku. ► Anna ruohonleikkurin jäähtyä. ► Puhdista ruohonleikkuri. ► Älä käynnistä ruohonleikkuria liian usein lyhyen ajan sisällä. ► Jos työskentelet veto kytket‐ tynä: Valitse pienempi nopeus. ► Jos työskentelet veto poiskyt‐ kettynä: liiku hitaammin eteen‐ päin. ► Säädä leikkuukorkeus kork‐ eammaksi. ► Leikkaa lyhyempää ruohoa. Terät ovat juuttu‐ neet. ► Vedä turva-avain irti. ► Irrota akku. ► Puhdista ruohonleikkuri. Laitteessa on sähköhäiriö. ► Irrota ja kiinnitä akku. ► Käynnistä ruohonleikkuri. Varoituskolmio palaa punaisena. Ajovoimansiirto ja terät kytkeytyvät pois päältä yli‐ kuormitustilan‐ teessa, kun työs‐ kennellään jyr‐ kissä rinteissä. ► Älä leikkaa ruohoa jyrkissä rin‐ teissä. ► Päästä vedon kytkentäsanka vapaaksi. ► Aseta ruohonleikkuri tasaiselle alustalle. ► Terän kytkeminen päälle. ► Vedon kytkeminen päälle. Ruohonleikku‐ rin toiminta- aika on liian lyhyt. Akku ei ole latau‐ tunut täyteen. ► Lataa akku täyteen. Akku on loppuun käytetty. ► Vaihda akku. 20 Tekniset tiedot

STIHL AP yhdessä kaksoisakkukotelon ADA 700 kanssa

Paino ilman akkua: 44 kg

Ruohonkeruusäiliön maksimitilavuus: 80 l suomi 20 Tekniset tiedot 136 0478-131-9938-H– Leikkuuleveys: 63 cm

Kierrosluku: 3 300 1/min

Kierrosluku ECO-moodissa: 2 800 1/min Käyntiaika on ilmoitettu osoitteessa www.stihl.com/battery-life .

Vähimmäispaksuus a: 2,2 mm

Vähimmäisleveys b: 30 mm

Vähimmäisleveys c: 26 mm

20.3 Melu- ja tärinäarvot

mitattu EN 60335-2-77:n mukaan: 84 dB(A)

mitattu EN 20643, EN 60335-2-77 mukaan, työntöaisa: 1,4 m/s² Ilmoitetut tärinäarvot on mitattu standardoidulla testimenettelyllä, ja niitä voidaan käyttää sähkö‐ laitteiden vertailuun. Todelliset tärinäarvot voivat käyttötarkoituksen mukaan poiketa ilmoitetuista arvoista. Ilmoitettuja tärinäarvoja voidaan käyttää tärinärasituksen alustavaan arviointiin. Todelli‐ nen tärinärasitus on selvitettävä arvioimalla. Lisäksi siinä voidaan huomioida ajat, jolloin säh‐ kölaite on sammutettuna, sekä ajat, jolloin se on päälle kytkettynä mutta käy ilman kuormitusta. Tietoja tärinää koskevan työnantajadirektiivin 2002/44/EC ja S.I. 2005/1093 vaatimusten täyt‐ tämisestä on osoitteessa www.stihl.com/vib .

REACH-asetuksella tarkoitetaan EY:n kemikaa‐ lien rekisteröintiä, arviointia ja lupamenettelyjä koskevaa asetusta. Lisätietoja REACH-asetuksen vaatimusten täyt‐ tämisestä on saatavissa osoitteesta www.stihl.com/reach . 21 Varaosat ja varusteet

21.1 Varaosat ja varusteet

Alkuperäiset STIHL-varaosat ja alkupe‐ räiset STIHL-varusteet tunnistaa näistä merkeistä. STIHL suosittelee käyttämään ainoastaan alku‐ peräisiä STIHL-varaosia ja alkuperäisiä STIHL- varusteita. STIHL ei voi arvioida muiden valmistajien varao‐ sia ja lisävarusteita luotettavuuden, turvallisuu‐ den ja sopivuuden suhteen jatkuvasta markkinoi‐ den tarkkailusta huolimatta, eikä STIHL ei voi taata niiden käyttöä. Alkuperäisiä STIHL-varaosia ja alkuperäisiä STIHL-varusteita on saatavissa STIHL-erikoisliik‐ keestä.

21.2 Tärkeitä varaosia

Terä oikea: 6392 702 0105

Teräruuvi oikea: 9008 348 1801

Aluslevy: 9307 021 0180 22 Hävittäminen

22.1 Ruohonleikkurin hävittäminen

Tietoja hävittämisestä saa paikallisilta viranomai‐ silta tai STIHL-jälleenmyyjältä. Virheellinen hävittäminen voi olla haitallista ter‐ veydelle ja saastuttaa ympäristöä. ► Toimita STIHL-tuotteet ja pakkaukset sopi‐ vaan keräyspisteeseen kierrätystä varten pai‐ kallisten määräysten mukaisesti. ► Älä hävitä talousjätteen mukana. 23 EU-vaatimustenmukai‐ suusvakuutus

23.1 Ruohonleikkuri STIHL

RMA 765.0 V STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Itävalta vakuuttaa yksinomaisena vastuullisena, että kone

Rakenne: akkukäyttöinen ruohonleikkuri

Leikkuuleveys: 63 cm 21 Varaosat ja varusteet suomi 0478-131-9938-H 137– Sarjatunnus: 6392 täyttää direktiivien 2000/14/EC, 2006/42/EC, 2014/30/EU ja 2011/65/EU asianmukaiset sään‐ nökset, ja se on kehitetty ja valmistettu seuraa‐ vien valmistuspäivänä voimassa olevien normi‐ versioiden mukaan: EN 60335-1, EN 60335‑2-77, EN 55014-1 ja EN 55014-2. Ilmoitettu laitos: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, Saksa Mitatun ja taatun äänentehotason mittaamisessa on noudatettu direktiivin 2000/14/EC liitettä VIII.

Taattu äänentehotaso: 93 dB(A) Teknisiä asiakirjoja säilytetään STIHL Tirol GmbH:ssä. Valmistusvuosi ja sarjanumero on merkitty ruo‐ honleikkuriin. Langkampfen, 1.6.2019 STIHL Tirol GmbH psta Matthias Fleischer, tutkimus- ja tuotekehitysjoh‐ taja psta Sven Zimmermann, laatujohtaja 24 UKCA-vaatimustenmukai‐ suusvakuutus

24.1 Ruohonleikkuri STIHL

RMA 765.0 V STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Itävalta vakuuttaa yksinomaisena vastuullisena, että kone

Rakenne: akkukäyttöinen ruohonleikkuri

Leikkuuleveys: 63 cm

Sarjatunnus: 6392 täyttää Ison-Britannian Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 ja The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 -säädös‐ ten asianmukaiset säännökset, ja se on kehitetty ja valmistettu seuraavien valmistuspäivänä voi‐ massa olevien normiversioiden mukaan: EN 60335-1, EN 60335‑2-77, EN 55014-1 ja EN 55014-2. Ilmoitettu laitos: TUV Rheinland UK LTD 1011 Stratford Road Solihull, B90 4BN Mitatun ja taatun äänentehotason mittaamisessa on noudatettu Ison-Britannian Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 11 -säädöstä.

Taattu äänentehotaso: 93 dB(A) Teknisiä asiakirjoja säilytetään STIHL Tirol GmbH:ssä. Valmistusvuosi ja sarjanumero on merkitty ruo‐ honleikkuriin. Langkampfen, 01.07.2022 STIHL Tirol GmbH psta Matthias Fleischer, tutkimus- ja tuotekehitysjoh‐ taja psta Sven Zimmermann, laatujohtaja 25 Ruohonleikkurin turvatekni‐ set ohjeet

Tämä kappale sisältää normin EN 60335-2-77 liitteen EE mukaiset, ennalta laaditut ja yleiset turvallisuusohjeet sähkökäyttöisille ruohonleikku‐ reille. suomi 24 UKCA-vaatimustenmukaisuusvakuutus

138 0478-131-9938-HVAROITUS

■ Perehdy kaikkiin turvallisuusohjeisiin, muihin ohjeisiin, kuviin ja teknisiin tietoihin, jotka tule‐ vat tämän ruohonleikkurin mukana. Ellei seu‐ raavia ohjeita noudateta, voi aiheutua sähkö‐ isku, tulipalo tai vakavia vammoja. Säilytä kaikki turvallisuusohjeet ja muut ohjeet vastai‐ sen varalle.

25.2 Valmistautuminen

Lue käyttöohje huolellisesti läpi. Perehdy koneen säätötoimintoihin ja oikeaan käyt‐ töön.

Älä anna lasten tai muiden henkilöiden, jotka eivät ole tutustuneet käyttöohjeeseen, käyt‐ tää ruohonleikkuria. Käyttäjän alaikäraja voi olla säädetty paikallisissa määräyksissä.

Älä leikkaa ruohoa, kun lähietäisyydellä on ihmisiä, erityisesti lapsia, tai eläimiä.

Muista, että laitteen käyttäjä on vastuussa sivullisille tai heidän omaisuudelleen aiheute‐ tuista vahingoista.

Konetta käytettäessä on aina käytettävä tukevia jalkineita ja pitkiä housuja. Älä käytä konetta paljain jaloin tai sandaalit jalassa. Älä käytä löysiä vaatteita tai vaatteita, joissa on riippuvia nyörejä tai vöitä.

Tarkasta koko alue, jolla konetta käytetään, ja poista kaikki esineet, jotka voivat tarttua koneeseen ja sinkoutua ympäriinsä.

Ennen käyttöä tulee tarkastaa silmämääräi‐ sesti, ovatko leikkuuterät, kiinnityspultit ja koko leikkuuyksikkö kuluneet tai vaurioitu‐ neet. Kuluneet tai vaurioituneet leikkuuterät ja kiinnityspultit saa vaihtaa vain sarjana, jotta vältetään epätasapaino. Kuluneet tai vaurioituneet ohjekilvet on vaihdettava.

Leikkaa ruohoa vain päivänvalossa tai hyvässä keinovalaistuksessa.

Vältä mahdollisuuksien mukaan laitteen käyt‐ tämistä kostealla nurmikolla.

Ota tukeva asento rinteissä.

Kuljeta konetta vain kävelyvauhtia.

Leikkaa ruohoa poikittaissuuntaan rintee‐ seen nähden, älä koskaan pitkittäissuuntaan.

Ole erityisen varovainen, kun vaihdat ajo‐ suuntaa rinteessä.

Älä leikkaa ruohoa liian jyrkissä rinteissä.

Ole erityisen varovainen, kun käännät ruo‐ honleikkurin tai vedät sitä itseäsi kohti.

Pysäytä leikkuuterät, ennen kuin kallistat ruohonleikkuria siirtääksesi sitä muiden kuin ruohopintojen yli ja kuljetat ruohonleikkuria leikkuualueelle tai pois sieltä.

Älä milloinkaan käytä ruohonleikkuria, jos sen turvalaitteet tai suojasäleiköt ovat vahin‐ goittuneet tai jos turvalaitteet, esimerkiksi ruoho-ohjaimet tai ruohonkeruuvarustukset, eivät ole paikoillaan.

Käynnistä tai käytä käynnistyskytkintä varo‐ vasti valmistajan ohjeiden mukaisesti. Pidä jalat riittävän etäällä leikkuuteristä.

Ruohonleikkuria ei saa kallistaa moottorin käynnistämisen yhteydessä, paitsi jos ruo‐ honleikkuria täytyy nostaa menettelyn aikana. Tässä tapauksessa kallista laitetta vain niin paljon kuin on ehdottomasti tarpeen ja nosta ylös vain käyttäjästä poispäin oleva sivu.

Älä käynnistä moottoria, kun seisot poistoka‐ navan edessä.

Älä vie käsiä tai jalkoja pyörivien osien lähelle! Pysy etäällä poistoaukosta.

Älä koskaan nosta tai kanna ruohonleikkuria, kun sen moottori käy.

Pysäytä moottori ja vedä käynnistysavain irti. Varmista, että kaikki liikkuvat osat ovat täysin pysähtyneet,

ennen kuin poistut ruohonleikkurin luota

ennen kuin irrotat jumitukset tai poistat tukokset poistokanavasta

ennen kuin tarkastat, puhdistat tai huollat ruohonleikkurin

jos laite on osunut johonkin esineeseen. Tarkasta ruohonleikkurin mahdollisesti saamat vauriot ja tee tarvittavat korjauk‐ set, ennen kuin käynnistät ruohonleikkurin uudelleen ja aloitat työt. Jos ruohonleikkuri alkaa täristä epätavallisen voimakkaasti, tarkasta se heti.

Tarvittaessa korjaa vahingoittuneet osat.

Huolehdi siitä, että kaikki mutterit, pultit ja ruuvit on kiristetty tiukalle.

25.5 Huolto ja säilytys

Varmista, että kaikki mutterit, pultit ja ruuvit on kiristetty tiukalle ja laite on käyttöturvalli‐ nen. 25 Ruohonleikkurin turvatekniset ohjeet suomi 0478-131-9938-H 139b) Tarkasta ruohonkeruuvarustuksen kulunei‐ suus ja toimivuus säännöllisin välein.

Korvaa kuluneet tai vaurioituneet osat turval‐ lisuussyistä uusilla osilla.

Huomaa, että useammilla leikkuuterillä varustetuissa koneissa yhden leikkuuterän liike voi johtaa muidenkin leikkuuterien pyöri‐ miseen.

Varo konetta säätäessäsi, etteivät sormet jää koneen liikkuvien leikkuuterien ja kiinteiden osien väliin.

Anna moottorin jäähtyä, ennen kuin jätät koneen säilytykseen.

Huomioi leikkuuteriä huoltaessasi, että leik‐ kuuterät saattavat liikkua, vaikka jännite‐ lähde on kytketty pois päältä.

Korvaa kuluneet tai vaurioituneet osat turval‐ lisuussyistä uusilla osilla. Käytä vain alkupe‐ räisiä varaosia ja lisävarusteita. Indice 1 Premessa................................................140 2 Informazioni sulle presenti Istruzioni d’uso
