MANUALE UTENTE RMA 765 V STIHL

• 3 Sommario p. 141
• 4 Avvertenze di sicurezza p. 142
• 5 Preparazione per l'uso del tosaerba p. 147
• 6 Assemblaggio del tosaerba p. 147
• 7 Inserire e togliere la batteria p. 148
• 8 Inserimento e rimozione della chiave di sicurezza p. 148
• 9 Accensione e spegnimento del tosaerba 149 10 Controllo del tosaerba p. 150
• 11 Lavoro con il tosaerba p. 151
• 12 Dopo il lavoro p. 153
• 13 Trasporto p. 153
• 14 Conservazione p. 153
• 15 Pulizia p. 153
• 16 Manutenzione p. 154
• 17 Riparazione p. 155
• 18 Eliminazione dei guasti p. 155
• 19 Dati tecnici p. 157
• 20 Ricambi e accessori p. 157
• 21 Smaltimento p. 158
• 22 Dichiarazione di conformità UE p. 158
• 23 Indirizzi p. 158
• 24 Avvertenze di sicurezza per il tosaerba 1 Premessa Gentile cliente, congratulazioni per aver scelto STIHL. Proget‐ tiamo e fabbrichiamo prodotti della massima qualità secondo le esigenze della nostra clien‐ tela. I nostri prodotti risultano altamente affidabili anche in caso di sollecitazioni estreme. STIHL offre la massima qualità anche nell'assi‐ stenza. I nostri rivenditori garantiscono consu‐ lenza e istruzioni competenti e un'assistenza tec‐ nica completa. STIHL dichiara espressamente di adottare un atteggiamento sostenibile e responsabile nei confronti della natura. Le istruzioni per l'uso La aiuteranno a utilizzare il Suo prodotto STIHL in modo sicuro ed ecologico a lungo. La ringraziamo per la fiducia e Le auguriamo buon lavoro con il Suo prodotto STIHL. Dr. Nikolas Stihl p. 159

IMPORTANTE! LEGGERE PRIMA DELL'USO E

CONSERVARE. 2 Informazioni sulle presenti Istruzioni d’uso

2.1 Documenti applicabili

Le presenti istruzioni per l'uso sono una tradu‐ zione delle istruzioni per l'uso originali del pro‐ duttore ai sensi della Direttiva CE 2006/42/EC. Si applicano le norme per la sicurezza locali. ► Oltre alle presenti istruzioni per l'uso, leggere, comprendere e conservare i seguenti docu‐ menti:

Istruzioni per l'uso della batteria STIHL AR L

Istruzioni per l'uso ADA 700

Istruzioni per l'uso dei caricabatteria

Avvertenze di sicurezza della batteria STIHL AP

Informazioni sulla sicurezza per le batterie e i prodotti con batterie STIHL: www.stihl.com/safety-data-sheets italiano 140 0478-131-9938-H © ANDREAS STIHL AG & Co. KG 2023 0478-131-9938-H. VA0.G23. Stampato su carta candeggiata senza cloro. La carta è riciclabile. Traduzione delle istruzioni per l'uso originali 0000008546_017_I2.2 Contrassegno delle avvertenze nel testo PERICOLO ■ L'avvertenza si riferisce a pericoli che compor‐ tano gravi lesioni o la morte. ► Le misure indicate possono consentire di evitare gravi lesioni o la morte. AVVERTENZA ■ L’avvertenza rimanda a rischi che possono provocare gravi lesioni o la morte. ► Le misure indicate possono consentire di evitare gravi lesioni o la morte. AVVISO ■ L'avvertenza si riferisce a pericoli che possono provocare danni materiali. ► Le misure menzionate possono evitare danni materiali.

2.3 Simboli nel testo

Questo simbolo rimanda ad un capitolo nelle Istruzioni per l'uso. 3 Sommario

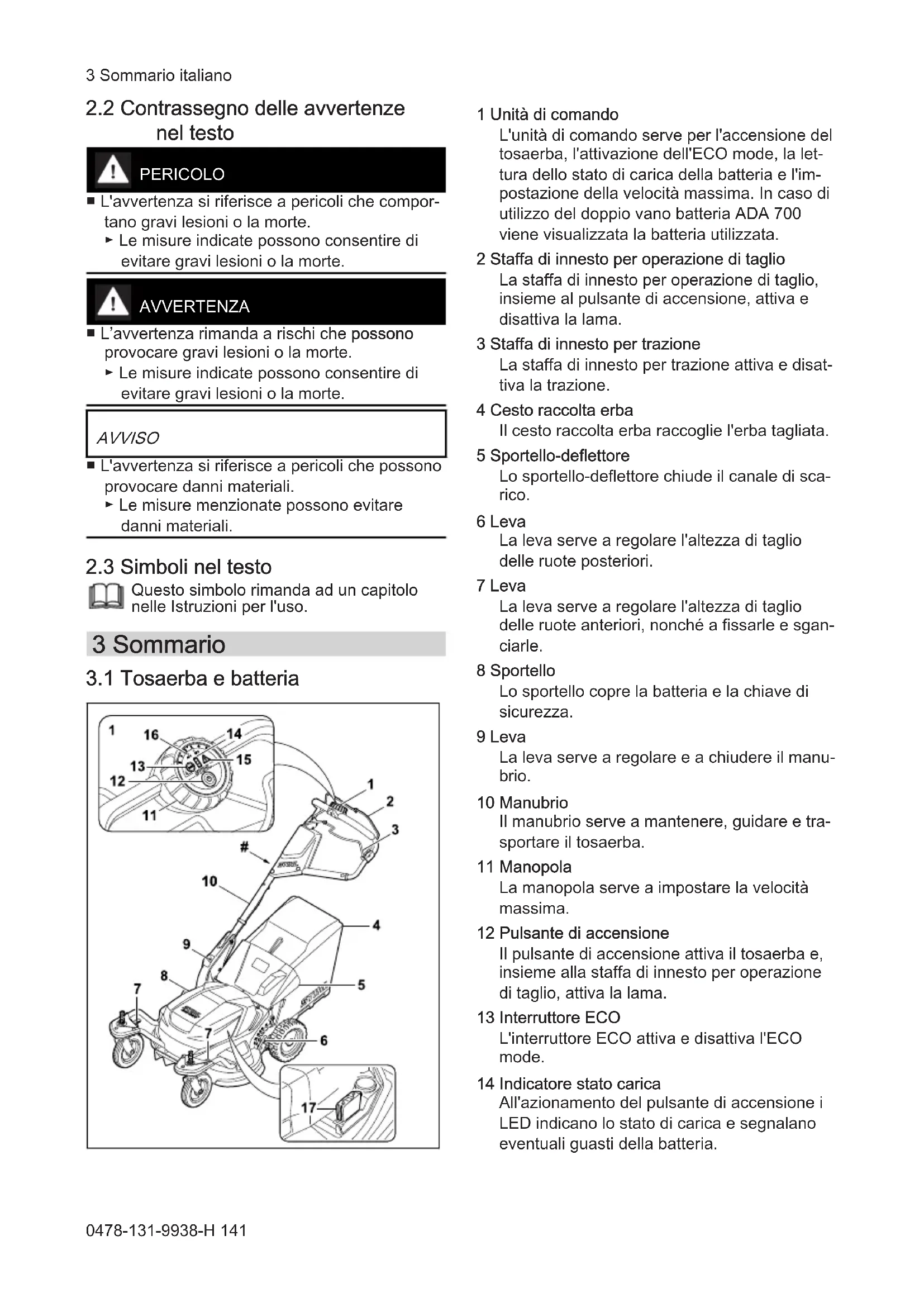

3.1 Tosaerba e batteria

1 Unità di comando L'unità di comando serve per l'accensione del tosaerba, l'attivazione dell'ECO mode, la let‐ tura dello stato di carica della batteria e l'im‐ postazione della velocità massima. In caso di utilizzo del doppio vano batteria ADA 700 viene visualizzata la batteria utilizzata. 2 Staffa di innesto per operazione di taglio La staffa di innesto per operazione di taglio, insieme al pulsante di accensione, attiva e disattiva la lama. 3 Staffa di innesto per trazione La staffa di innesto per trazione attiva e disat‐ tiva la trazione. 4 Cesto raccolta erba Il cesto raccolta erba raccoglie l'erba tagliata. 5 Sportello-deflettore Lo sportello-deflettore chiude il canale di sca‐ rico. 6 Leva La leva serve a regolare l'altezza di taglio delle ruote posteriori. 7 Leva La leva serve a regolare l'altezza di taglio delle ruote anteriori, nonché a fissarle e sgan‐ ciarle. 8 Sportello Lo sportello copre la batteria e la chiave di sicurezza. 9 Leva La leva serve a regolare e a chiudere il manu‐ brio. 10 Manubrio Il manubrio serve a mantenere, guidare e tra‐ sportare il tosaerba. 11 Manopola La manopola serve a impostare la velocità massima. 12 Pulsante di accensione Il pulsante di accensione attiva il tosaerba e, insieme alla staffa di innesto per operazione di taglio, attiva la lama. 13 Interruttore ECO L'interruttore ECO attiva e disattiva l'ECO mode. 14 Indicatore stato carica All'azionamento del pulsante di accensione i LED indicano lo stato di carica e segnalano eventuali guasti della batteria. 3 Sommario italiano 0478-131-9938-H 14115 Triangolo di segnalazione Il triangolo di segnalazione indica la presenza di guasti nel tosaerba. 16 Indicatore per il doppio vano batteria ADA 700 I LED indicano la batteria attualmente utiliz‐ zata. 17 Chiave di sicurezza La chiave di sicurezza attiva il tosaerba. # Targhetta dati prestazioni con numero di macchina

I simboli possono trovarsi sul tosaerba o sulla batteria e indicano quanto segue: Questo simbolo rappresenta la chiave di sicurezza. ECO ECO Questo simbolo rappresenta l'interrut‐ tore ECO.

Livello di potenza sonora garantito ai sensi della direttiva 2000/14/EC in dB(A) per consentire l'equiparazione delle emissioni sonore dei prodotti. Non smaltire il prodotto con i rifiuti dome‐ stici. Attivare il tosaerba e impostare la velocità massima. Attivare la lama. Inserire la trazione. In questa posizione la leva fissa le ruote anteriori. In questa posizione della leva le ruote anteriori si muovono liberamente. In questa posizione la leva consente di regolare l'altezza di taglio delle ruote ante‐ riori. Il cesto raccolta erba viene riempito. Il cesto raccolta erba è pieno. Svuotare il cesto raccolta erba. 4 Avvertenze di sicurezza

4.1 Simboli di avvertenza

I simboli di avvertenza sul tosaerba indicano quanto segue: Attenersi alle avvertenze di sicurezza e alle relative misure. Leggere, comprendere e conservare le istruzioni per l'uso. Attenersi alle avvertenze di sicurezza relative all'eventuale espulsione di oggetti e alle relative misure. Non toccare la lama in rotazione. Rimuovere la batteria durante l'interru‐ zione del lavoro, il trasporto, il rimes‐ saggio, lavori di manutenzione e ripa‐ razione. Rimuovere la chiave di sicurezza durante l'interruzione del lavoro, il tra‐ sporto, il rimessaggio, lavori di manu‐ tenzione e riparazione. Osservare la distanza di sicurezza.

4.2 Utilizzo appropriato

Il tosaerba STIHL RMA 765.0 V serve per tagliare l'erba. L'alimentazione di energia del tosaerba è garan‐ tita da una batteria STIHL AR L oppure STIHL AP in combinazione con il doppio vano batteria ADA 700. AVVERTENZA

Le batterie non autorizzate da STIHL per il tosaerba possono provocare incendi o esplo‐ sioni. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.

Utilizzare il tosaerba con una batteria STIHL AR L oppure STIHL AP in combina‐ zione con il doppio vano batteria ADA 700.

Un uso improprio del tosaerba o della batteria potrebbe causare lesioni personali gravi o mortali e danni materiali.

Utilizzare il tosaerba come descritto nelle presenti istruzioni per l'uso. italiano 4 Avvertenze di sicurezza 142 0478-131-9938-H► Utilizzare la batteria come descritto nelle istruzioni per l'uso della batteria STIHL AR L o nelle istruzioni per l'uso del doppio vano batteria ADA 700.

4.3 Requisiti per l'utente

AVVERTENZA ■ Un utente che non ha ricevuto adeguate istru‐ zioni potrebbe non essere in grado di ricono‐ scere e valutare i pericoli derivanti dal tosaerba. Ciò potrebbe causare lesioni perso‐ nali gravi o mortali e danni materiali all'utente o ad altre persone. ► Leggere, comprendere e conservare le istruzioni per l'uso. ► Se il tosaerba viene prestato ad altre per‐ sone, consegnare loro le istruzioni per l'uso. ► Assicurarsi che l'utente soddisfi i seguenti requisiti:

L'utente è riposato.

L'utente dispone di capacità fisiche, sensoriali e psichiche adeguate per uti‐ lizzare e maneggiare il tosaerba. Se l'u‐ tente dispone di capacità fisiche, senso‐ riali o psichiche limitate, può lavorare esclusivamente sotto la supervisione o la guida di una persona responsabile.

L'utente è in grado di riconoscere e valutare i pericoli del tosaerba.

L'utente è consapevole che è diretta‐ mente responsabile di eventuali inci‐ denti e danni.

L'utente è maggiorenne oppure sta seguendo un corso di formazione sotto supervisione secondo le norme nazio‐ nali.

L'utente ha ricevuto istruzioni da un rivenditore STIHL o da una persona esperta prima di iniziare a lavorare con il tosaerba.

L'utente non è sotto l'effetto di alcol, far‐ maci o droghe. ► In caso di dubbi, rivolgersi a un rivenditore specializzato STIHL.

4.4 Abbigliamento ed equipaggia‐

Durante il lavoro potrebbero essere espulsi oggetti a velocità elevata. Ciò potrebbe cau‐ sare lesioni all'utente.

Indossare pantaloni lunghi in materiale resi‐ stente. ■ Durante il lavoro si potrebbe sollevare polvere che, se inalata, potrebbe nuocere alla salute e provocare reazioni allergiche.

Se si solleva polvere, indossare una maschera parapolvere. ■ Indumenti non adatti potrebbero rimanere impigliati in rami, siepi e nel tosaerba. Se l'u‐ tente non indossa indumenti adatti potrebbe subire gravi lesioni personali.

Indossare indumenti aderenti. ► Togliersi sciarpe o gioielli. ■ Durante la pulizia, la manutenzione o il tra‐ sporto l'utente potrebbe venire a contatto con la lama. Ciò potrebbe causare lesioni all'u‐ tente.

Indossare guanti di protezione. ■ Se l'utente indossa calzature non adatte potrebbe scivolare. Ciò potrebbe causare lesioni all'utente.

Indossare calzature chiuse e resistenti con suola antiscivolo. ■ Durante l'affilatura della lama potrebbero essere espulse particelle di materiale. Ciò potrebbe causare lesioni all'utente.

Indossare occhiali di protezione aderenti. Gli occhiali di protezione adeguati sono testati ai sensi della norma EN 166 o delle disposizioni nazionali e sono reperibili in commercio con l'apposito contrassegno.

Indossare guanti di protezione.

Persone estranee al lavoro, bambini o animali potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dal tosaerba e da oggetti espulsi dall'attrezzo. Ciò potrebbe cau‐ sare loro lesioni personali gravi o mortali e danni materiali. ► Evitare che persone estranee al lavoro, bambini o animali si avvici‐ nino alla zona di lavoro. ► Osservare la distanza di sicurezza dagli oggetti. ► Non lasciare il tosaerba incustodito. ► Assicurarsi che i bambini non giochino con il tosaerba. ■ Lavorando mentre piove, l'utente potrebbe sci‐ volare. Ciò potrebbe determinare lesioni per‐ sonali gravi o mortali all'utente.

Se piove: non lavorare. 4 Avvertenze di sicurezza italiano 0478-131-9938-H 143■ Il tosaerba non è impermeabile. Se si lavora con la pioggia o in un ambiente umido sussi‐ ste il rischio di folgorazione. L'utente potrebbe subire lesioni e il tosaerba potrebbe essere danneggiato.

Non usarlo in caso di pioggia o in ambienti umidi. ► Non effettuare tagliare l'erba bagnata. ■ I componenti elettrici del tosaerba possono produrre scintille. Le scintille possono provo‐ care incendi o esplosioni in un ambiente alta‐ mente infiammabile o esplosivo. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.

Non lavorare in un ambiente altamente infiammabile o esplosivo.

4.6 Condizioni di sicurezza

Il tosaerba è in condizioni di sicurezza se sono soddisfatte le seguenti condizioni:

Il tosaerba non presenta danni.

Il tosaerba è pulito.

Gli elementi di comando funzionano e non hanno subito alterazioni.

Se durante il taglio l'erba tagliata deve essere raccolta nel cesto raccolta erba, il cesto rac‐ colta erba è agganciato correttamente.

Se durante il taglio l'erba tagliata deve essere espulsa posteriormente, il cesto raccolta erba è sganciato e lo sportello-deflettore è chiuso.

La lama è montata correttamente.

Sul tosaerba sono montati accessori STIHL originali.

L'accessorio è montato correttamente. AVVERTENZA

In caso di mancato rispetto delle condizioni di sicurezza, i componenti potrebbero non fun‐ zionare correttamente e i dispositivi per la sicurezza potrebbero risultare inefficaci. Potrebbero verificarsi lesioni personali gravi o mortali.

Lavorare con un tosaerba in perfetto stato. ► Se il tosaerba è sporco: Pulire il tosaerba. ► Non apportare modifiche al tosaerba. ► Se gli elementi di comando non funzionano: non lavorare con il tosaerba. ► Se durante il taglio l'erba tagliata deve essere raccolta nel cesto raccolta erba, agganciare il cesto raccolta erba come descritto nelle presenti istruzioni per l'uso.

Sul tosaerba montare accessori STIHL ori‐ ginali. ► Montare la lama come descritto nelle pre‐ senti istruzioni per l'uso. ► Montare gli accessori come descritto nelle presenti istruzioni per l'uso o nelle istruzioni per l'uso degli accessori.

Non infilare oggetti nelle aperture del tosaerba. ► Non collegare e cortocircuitare i contatti dell'alloggiamento della chiave con oggetti metallici.

Sostituire targhette di avvertimento usurate o danneggiate. ► In caso di dubbi, rivolgersi a un rivenditore specializzato STIHL.

Le lame sono in condizioni di sicurezza se sono soddisfatte le seguenti condizioni:

Le lame e i componenti non presentano danni.

Le lame non sono deformate.

Le lame sono montate correttamente.

Le lame sono a un angolo di 90° tra loro,

Le lame sono affilate correttamente.

Le lame non presentano sbavature.

Le lame sono equilibrate correttamente.

Lo spessore minimo e la larghezza minima delle lame non sono inferiori ai limiti prescritti,

L'angolo di affilatura è conforme a quanto pre‐ scritto, 19.2. AVVERTENZA

In caso di mancato rispetto delle condizioni di sicurezza parti delle lame potrebbero staccarsi ed essere espulse, causando gravi lesioni per‐ sonali.

Lavorare con lame e componenti perfetta‐ mente integri. ► Montare correttamente le lame. ► Affilare correttamente le lame. ► Se lo spessore minimo e la larghezza minima sono inferiori ai limiti prescritti, sostituire le lame.

Si consiglia di far equilibrare le lame da un rivenditore specializzato STIHL. ► In caso di dubbi, rivolgersi a un rivenditore specializzato STIHL.

In determinate situazioni l'utente potrebbe lavorare senza la concentrazione necessaria. L'utente potrebbe inciampare, cadere e subire gravi lesioni personali. italiano 4 Avvertenze di sicurezza 144 0478-131-9938-H► Svolgere il lavoro con calma e concentra‐ zione. ► Se le condizioni di luce e di visibilità sono scarse, non lavorare con il tosaerba. ► Usare il tosaerba da soli. ► Prestare attenzione agli ostacoli. ► Non ribaltare il tosaerba. ► Lavorare stando in piedi sul terreno e man‐ tenere l'equilibrio. ► Se compaiono segni di stanchezza, conce‐ dersi una pausa. ► Se si esegue il taglio dell'erba su un pendio, lavorare di traverso rispetto al pendio stesso.

Non tagliare l'erba su pendii troppo ripidi. ■ Le lame rotanti possono ferire l'utente. Ciò potrebbe causare gravi lesioni all'utente. ► Non toccare le lame in rotazione. ► Se le lame sono bloccate da un oggetto, spegnere il tosaerba, rimuo‐ vere la chiave di sicurezza ed estrarre la batteria. Solo a questo punto eliminare l'oggetto.

Se si lavora senza trazione, si potrebbe inav‐ vertitamente attivare la trazione e il tosaerba potrebbe mettersi in movimento. Ciò potrebbe causare gravi lesioni personali e danni mate‐ riali.

Azionare la staffa d'innesto per trazione solo quando occorre inserire la trazione. ■ Se durante il lavoro il tosaerba mostra cambia‐ menti o si comporta in modo anomalo, è pos‐ sibile che non si trovi in condizioni di sicu‐ rezza. Ciò potrebbe causare gravi lesioni per‐ sonali e danni materiali.

Terminare il lavoro, rimuovere la chiave di sicurezza, estrarre la batteria e rivolgersi a un rivenditore specializzato STIHL.

Durante il lavoro, il tosaerba potrebbe pro‐ durre vibrazioni. ► Indossare guanti di protezione. ► Concedersi delle pause dal lavoro. ► Se insorgono sintomi di problemi circolatori, rivolgersi a un medico. ■ Se un oggetto estraneo urta le lame durante il lavoro, tale oggetto o parti di esso potrebbero essere danneggiati o espulsi a velocità ele‐ vata. Ciò potrebbe causare lesioni personali e danni materiali.

Rimuovere eventuali oggetti estranei dalla zona di lavoro. ■ Quando la staffa d'innesto per operazioni di taglio viene rilasciata, le lame continuano a muoversi per un breve lasso di tempo. Ciò potrebbe causare gravi lesioni personali.

Attendere che la rotazione delle lame si arresti. ■ Se le lame urtano contro un oggetto solido, possono formarsi scintille. Le scintille possono provocare incendi in un ambiente altamente infiammabile. Ciò potrebbe causare lesioni gravi o mortali alle persone e danni materiali.

Non lavorare in un ambiente altamente infiammabile. ■ Se durante il lavoro le lame urtano un oggetto estraneo, potrebbero danneggiarsi oppure spostarsi.

Se le lame urtano un oggetto estraneo, spegnere il tosaerba e controllare lame e tosaerba.

Qualora il tosaerba venisse poggiato su super‐ fici in pendenza, potrebbe scivolare acciden‐ talmente. Ciò potrebbe causare lesioni perso‐ nali e danni materiali.

Rilasciare il tosaerba solo se si trova su una superficie piana e non vi è rischio di scivolamento.

Qualora si appendessero oggetti al manubrio, il tosaerba potrebbe ribaltarsi per il peso eccessivo. Ciò potrebbe causare lesioni per‐ sonali e danni materiali.

Non appendere oggetti al manubrio. PERICOLO

Se si lavora in prossimità di cavi percorsi da tensione elettrica, le lame potrebbero venire a contatto con tali cavi e danneggiarli. Ciò potrebbe causare gravi lesioni personali o mortali all'utente.

Non lavorare in prossimità di cavi percorsi da tensione elettrica. ■ Se si lavora durante un temporale, l'utente potrebbe essere colpito da un fulmine. Ciò potrebbe causare gravi lesioni personali o mortali all'utente.

In caso di temporale: non svolgere il lavoro. ■ La trazione si disinserisce in caso di sovracca‐ rico durante il lavoro su pendii ripidi. Questo fa sì che l'utente debba spontaneamente appli‐ care una forza di spinta maggiore e di conse‐ guenza perdere il controllo del tosaerba. Il tosaerba può scivolare verso l'utente a causa del suo stesso peso. L'utente può entrare in contatto con le lame in rotazione e subire gravi lesioni. Le inclinazioni pendio si riferiscono al peso del tosaerba con cesto di raccolta dell'erba vuoto. Aumentando il peso l'inclinazione pendio per‐ corribile può diminuire. 4 Avvertenze di sicurezza italiano 0478-131-9938-H 145► Se si utilizza una batteria STIHL AP 300, AP 300 S, AP 500 o AR L: evitare di tagliare l'erba su pendenze superiori a 20°.

Se si utilizza una batteria STIHL AP 100, 200: evitare di tagliare l'erba su pendenze superiori a 12°.

Tagliare l'erba di traverso rispetto al pendio stesso. Assicurarsi che il tosaerba sia posi‐ zionato in modo stabile per mantenerne il controllo in ogni momento.

AVVERTENZA ■ Durante il trasporto, il tosaerba potrebbe ribal‐ tarsi o muoversi. Ciò potrebbe causare lesioni personali e danni materiali.

Rimuovere la chiave di sicurezza. ► Estrarre la batteria. ► Fissare il tosaerba con cinghie o con una rete in modo che non possa ribaltarsi e muoversi.

Durante il trasporto con trazione disinserita, se la chiave di sicurezza e la batteria sono inse‐ riti, si potrebbe attivare inavvertitamente la tra‐ zione e il tosaerba potrebbe mettersi in movi‐ mento. Ciò potrebbe causare gravi lesioni per‐ sonali e danni materiali.

Rimuovere la chiave di sicurezza. ► Estrarre la batteria. ■ Il tosaerba è pesante. Se l'utente trasporta il tosaerba da solo potrebbe subire lesioni per‐ sonali.

Trasportare il tosaerba in due persone.

I bambini non sono in grado di riconoscere e valutare i pericoli del tosaerba, pertanto potrebbero subire lesioni gravi.

Rimuovere la chiave di sicurezza. ► Estrarre la batteria. ► Custodire il tosaerba fuori dalla portata dei bambini. ■ I contatti elettrici del tosaerba e i componenti metallici possono corrodersi a causa dell'umi‐ dità. Il tosaerba potrebbe subire danni.

Rimuovere la chiave di sicurezza. ► Estrarre la batteria. ► Conservare il tosaerba pulito e asciutto. ■ Durante il rimessaggio, se la chiave di sicu‐ rezza e la batteria sono inseriti, si potrebbe inavvertitamente attivare la trazione e il tosaerba potrebbe mettersi in movimento. Ciò potrebbe causare gravi lesioni personali e danni materiali. ► Rimuovere la chiave di sicurezza. ► Estrarre la batteria.

4.10 Pulizia, manutenzione e ripara‐

zione AVVERTENZA ■ Durante la pulizia, la manutenzione o la ripara‐ zione, se la chiave di sicurezza e la batteria sono inserite, le lame potrebbero attivarsi inavvertitamente. Ciò potrebbe causare gravi lesioni personali e danni materiali.

Rimuovere la chiave di sicurezza. ► Estrarre la batteria. ■ Durante la pulizia, la manutenzione e la ripara‐ zione, se la chiave di sicurezza e la batteria sono inseriti, si potrebbe attivare inavvertita‐ mente la trazione e il tosaerba potrebbe met‐ tersi in movimento. Ciò potrebbe causare gravi lesioni personali e danni materiali.

Rimuovere la chiave di sicurezza. ► Estrarre la batteria. ■ Detergenti aggressivi, la pulizia con un getto d'acqua oppure oggetti appuntiti possono dan‐ neggiare il tosaerba o le lame. Se il tosaerba o le lame non vengono adeguatamente puliti, i componenti potrebbero non funzionare corret‐ tamente e i dispositivi per la sicurezza potreb‐ bero risultare inefficaci. Ciò potrebbe causare gravi lesioni personali. ► Pulire il tosaerba e le lame come descritto nelle presenti istruzioni per l'uso. ■ Se la manutenzione e la riparazione del tosaerba o delle lame non vengono eseguite adeguatamente, i componenti potrebbero non funzionare correttamente e i dispositivi per la sicurezza potrebbero risultare inefficaci. Potrebbero verificarsi lesioni personali gravi o mortali.

Non effettuare da soli la manutenzione o la riparazione del tosaerba. ► Se il tosaerba richiede manutenzione o riparazione, rivolgersi a un rivenditore spe‐ cializzato STIHL.

Effettuare la manutenzione della lama come descritto nelle presenti istruzioni per l'uso.

Durante la pulizia, la manutenzione o la ripara‐ zione, le lame potrebbero muoversi. Il movi‐ mento di una lama fa ruotare anche la seconda lama. L'utente potrebbe tagliarsi a causa degli angoli di taglio affilati e subire lesioni personali. italiano 4 Avvertenze di sicurezza 146 0478-131-9938-H► Indossare guanti di protezione. ■ Durante l'affilatura le lame possono surriscal‐ darsi. L'utente potrebbe ustionarsi. ► Attendere che le lame si raffreddino. ► Indossare guanti di protezione. 5 Preparazione per l'uso del tosaerba

5.1 Preparazione per l'uso del

tosaerba Prima di iniziare il lavoro è necessario eseguire i seguenti passaggi: ► Rimuovere il materiale di imballaggio e le sicu‐ rezze di trasporto. ► Assicurarsi che i seguenti componenti siano in condizioni di sicurezza:

Batteria secondo quanto descritto nelle istruzioni per l'uso della batteria STIHL AR L o nelle istruzioni per l'uso del doppio vano batteria ADA 700 e nelle avvertenze di sicu‐ rezza della batteria STIHL AP. ► Controllare la batteria secondo quanto descritto nelle istruzioni per l'uso della batteria STIHL AR L o nelle istruzioni per l'uso del dop‐ pio vano batteria ADA 700 e nelle avvertenze di sicurezza della batteria STIHL AP. ► Caricare completamente la batteria come descritto nelle istruzioni per l'uso dei caricabat‐ teria STIHL AL 101, 301, 301-4, 500.

Regolare e aprire il manubrio, 6.2.1. ► Se durante il taglio l'erba tagliata deve essere raccolta nel cesto raccolta erba, agganciare il cesto raccolta erba, 6.1.2. ► Se durante il taglio l'erba tagliata deve essere espulsa posteriormente, sganciare il cesto rac‐ colta erba,

Regolare l'altezza di taglio,

Controllare gli elementi di comando, 10.1. ► Se non è possibile eseguire i passaggi descritti: non utilizzare il tosaerba e rivolgersi a un rivenditore specializzato STIHL. 6 Assemblaggio del tosaerba

6.1 Assemblaggio, aggancio e

sgancio del cesto raccolta erba

6.1.1 Assemblaggio del cesto raccolta erba

► Tirare il tessuto (1) sopra il telaio (2) in modo che la piastra di fondo si trovi in basso e l'im‐ pugnatura (3) sul lato esterno del tessuto. ► Premere i profili in plastica (4) sul telaio. I profili in plastica si innestano con uno scatto.

6.1.2 Aggancio del cesto raccolta erba

► Spegnere il tosaerba ► Posizionare il tosaerba su una superficie piana. ► Aprire e tenere aperto lo sportello-deflettore (1). ► Afferrare il cesto raccolta erba (2) dall'impu‐ gnatura (3) e fissare i ganci (4) all'asse (5). ► Abbassare lo sportello-deflettore (1) sul cesto raccolta erba (2).

6.1.3 Sgancio cesto raccolta erba

► Spegnere il tosaerba. ► Posizionare il tosaerba su una superficie piana. ► Aprire e tenere aperto lo sportello-deflettore. ► Rimuovere il cesto raccolta erba verso l'alto utilizzando l'impugnatura. ► Chiudere lo sportello-deflettore. 5 Preparazione per l'uso del tosaerba italiano 0478-131-9938-H 1476.2 Regolazione del tosaerba da parte dell'utente

6.2.1 Regolazione manubrio

► Spegnere il tosaerba, rimuovere la chiave di sicurezza ed estrarre la batteria. ► Posizionare il tosaerba su una superficie piana. ► Mantenere fermo il manubrio (1). ► Spingere la leva (2) verso il basso e mante‐ nerla in questa posizione. ► Regolare il manubrio (1) nella posizione desi‐ derata. ► Rilasciare la leva (2) e assicurarsi che il manu‐ brio si innesti di nuovo perfettamente in posi‐ zione.

6.2.2 Chiusura del manubrio

Per un trasporto e rimessaggio a ingombro minimo è possibile chiudere il manubrio. ► Spegnere il tosaerba, rimuovere la chiave di sicurezza ed estrarre la batteria. ► Posizionare il tosaerba su una superficie piana. ► Mantenere premuta la leva. ► Ripiegare in avanti il manubrio. 7 Inserire e togliere la batte‐ ria

7.1 Inserimento della batteria

► Rimuovere la chiave di sicurezza. ► Posizionare il tosaerba su una superficie piana. ► Aprire lo sportello (1). ► Inserire la batteria (2) nell'apposito sup‐ porto (3). ► Premere la batteria (2) verso il basso. La batteria (2) si innesta con uno scatto ed è bloccata. ► Chiudere lo sportello (1).

7.2 Estrazione della batteria

► Posizionare il tosaerba su una superficie piana. ► Aprire lo sportello (1). ► premere la leva d'arresto (3) e mantenerla pre‐ muta. La batteria (2) è sbloccata e può essere estratta. ► Chiudere lo sportello (1). 8 Inserimento e rimozione della chiave di sicurezza

8.1 Inserimento della chiave di

sicurezza ► Aprire lo sportello. ► Inserire la chiave di sicurezza (1) nell'alloggia‐ mento della chiave (2). ► Chiudere lo sportello.

8.2 Rimozione della chiave di sicu‐

rezza ► Aprire lo sportello. ► Rimuovere la chiave di sicurezza. ► Chiudere lo sportello. ► Custodire la chiave di sicurezza fuori dalla portata dei bambini. italiano 7 Inserire e togliere la batteria 148 0478-131-9938-H9 Accensione e spegnimento del tosaerba

9.1 Attivazione del tosaerba

► Posizionare il tosaerba su una superficie piana. ► Premere il pulsante di accensione (1). Il tosaerba è attivato. I LED (2) indicano lo stato di carica della batteria. Dopo cinque minuti senza ulteriori attività, il tosaerba passa alla modalità sleep.

9.2 Attivazione e disattivazione

9.2.1 Inserimento della lama

► Posizionare il tosaerba su una superficie piana. ► Premere il pulsante di accensione (1) con la mano sinistra e mantenerlo premuto. ► Con la mano destra, tirare a fondo la staffa di innesto per operazione di taglio (2) in dire‐ zione del manubrio (3) e tenerla in modo che il pollice avvolga il manubrio (3). Le lame girano. ► Rilasciare il pulsante di accensione (1). ► Con la mano destra, mantenere il manubrio (3) e la staffa di innesto per operazione di taglio (2) in modo che il pollice avvolga il manubrio (3).

9.2.2 Disattivazione della lama

► Rilasciare la staffa di innesto per operazione di taglio. ► Attendere che la rotazione delle lame si arre‐ sti. ► Se le lame continuano a girare, rimuovere la chiave di sicurezza, estrarre la batteria e rivol‐ gersi a un rivenditore specializzato STIHL. Il tosaerba è difettoso.

9.3.1 Inserimento della trazione

La manopola consente di regolare la velocità massima su 5 livelli. Il livello 5 corrisponde alla velocità massima più elevata. Al livello 0 la tra‐ zione è disattivata. La staffa di innesto per trazione consente la regolazione continua della velocità fino alla velo‐ cità massima impostata. Più si tira la staffa di innesto per trazione in direzione del manubrio, tanto maggiore è la velocità. La velocità impostata influisce sul tempo di fun‐ zionamento della batteria. Più è bassa la velocità impostata, maggiore è il tempo di funzionamento della batteria. ► Posizionare il tosaerba su una superficie piana. ► Impostare la velocità massima desiderata con la manopola (1). ► Con la mano sinistra, tirare la staffa di innesto per trazione (2) in direzione del manubrio (3) e tenerla in modo che il pollice avvolga il manu‐ brio (3). Il tosaerba inizia a muoversi.

9.3.2 Disinserimento della trazione

► Rilasciare la staffa di innesto per trazione. ► Attendere che il tosaerba si arresti. ► Se il tosaerba non si arresta, rimuovere la chiave di sicurezza, estrarre la batteria e rivol‐ gersi a un rivenditore specializzato STIHL. Il tosaerba è difettoso. 9 Accensione e spegnimento del tosaerba italiano 0478-131-9938-H 14910 Controllo del tosaerba

10.1 Controllo degli elementi di

comando Staffa di innesto per operazione di taglio ► Rimuovere la chiave di sicurezza. ► Estrarre la batteria. ► Tirare a fondo la staffa di innesto per opera‐ zione di taglio in direzione del manubrio e rila‐ sciare nuovamente. ► Se la staffa di innesto per operazione di taglio non è scorrevole oppure non torna spontanea‐ mente nella posizione iniziale, non utilizzare il tosaerba e rivolgersi a un rivenditore specializ‐ zato STIHL. La staffa di innesto per operazione di taglio è difettosa. Staffa di innesto per trazione ► Rimuovere la chiave di sicurezza. ► Estrarre la batteria. ► Tirare a fondo la staffa di innesto per trazione in direzione del manubrio e rilasciare nuova‐ mente. ► Se la staffa di innesto per trazione non è scor‐ revole oppure non torna spontaneamente nella posizione iniziale, non utilizzare il tosaerba e rivolgersi a un rivenditore specializ‐ zato STIHL. La staffa di innesto per trazione è difettosa. Attivazione della lama ► Inserire la chiave di sicurezza. ► Inserire la batteria. ► Attivare il tosaerba. ► Premere il pulsante di accensione con la mano sinistra e mantenerlo premuto. ► Con la mano destra, tirare a fondo la staffa di innesto per operazione di taglio in direzione del manubrio e tenerla in modo che il pollice avvolga il manubrio. La lama gira. ► Se la lama non gira, rimuovere la chiave di sicurezza, estrarre la batteria e rivolgersi a un rivenditore specializzato STIHL. Nel tosaerba è presente un guasto. ► Rilasciare il pulsante di accensione e la staffa di innesto per operazione di taglio. Dopo un breve lasso di tempo la lama non gira più. ► Se la lama continua a girare, rimuovere la chiave di sicurezza, estrarre la batteria e rivol‐ gersi a un rivenditore specializzato STIHL. Il tosaerba è difettoso. Inserimento della trazione ► Inserire la chiave di sicurezza. ► Inserire la batteria. ► Attivare il tosaerba. ► Con la mano sinistra, tirare a fondo la staffa di innesto per trazione in direzione del manubrio e tenerla in modo che il pollice avvolga il manubrio. Il tosaerba inizia a muoversi. ► Rilasciare la staffa di innesto per trazione. Il tosaerba rimane fermo. ► Se il tosaerba non si arresta, rimuovere la chiave di sicurezza, estrarre la batteria e rivol‐ gersi a un rivenditore specializzato STIHL. Il tosaerba è difettoso.

► Spegnere il tosaerba, rimuovere la chiave di sicurezza ed estrarre la batteria.

Ribaltare il tosaerba, 15.1. ► Eseguire le seguenti misurazioni:

Angolo di affilatura d ► Se lo spessore minimo e la larghezza minima sono inferiori ai limiti prescritti, sostituire la lama, 19.2. ► Se l'angolo di affilatura non è conforme a quanto prescritto, affilare la lama, 19.2. ► In caso di dubbi, rivolgersi a un rivenditore specializzato STIHL.

10.3 Controllo della posizione lame

► Spegnere il tosaerba, rimuovere la chiave di sicurezza ed estrarre la batteria.

Ribaltare il tosaerba, 15.1. italiano 10 Controllo del tosaerba 150 0478-131-9938-H► Ruotare una lama in modo che sia parallela al terreno. La seconda lama ruota di conse‐ guenza, ► Controllare che la posizione reciproca delle lame sia corretta

In posizione di partenza una lama (1) è parallela al terreno.

La seconda lama (2) è a 90° rispetto all'altra lama. ► Se le lame non sono in posizione corretta tra loro: smettere di utilizzare il tosaerba e rivol‐ gersi al rivenditore specializzato STIHL. 11 Lavoro con il tosaerba

11.1 Impugnatura e guida del

tosaerba ► Mantenere il manubrio con entrambe le mani in modo che i pollici avvolgano il manubrio.

11.2 Regolazione dell'altezza di

taglio È possibile impostare 8 altezze di taglio:

100 mm = posizione 8 Le posizioni sono indicate sul tosaerba. L'altezza di taglio viene regolata singolarmente su tutte le ruote. La regolazione delle ruote deve essere identica. Regolazione altezza di taglio posteriore ► Spegnere il tosaerba. La lama non deve girare. ► Posizionare il tosaerba su una superficie piana. ► Estrarre la leva (1) dalla scanalatura e disporla nella posizione desiderata. Regolazione altezza di taglio anteriore ► Tenere ferma la forcella della ruota (1) con la mano. Il tosaerba non può cadere nella posizione più bassa per effetto del suo stesso peso. ► Spingere la leva di sbloccaggio (2) nel senso della freccia e mantenerla in posizione. ► Regolare l'asse (3) nella posizione desiderata. ► Rilasciare la leva di sbloccaggio (2). L'asse (3) si innesta.

11.3 Fissaggio delle ruote anteriori

Per eseguire il taglio su una superficie in pen‐ denza è possibile fissare le ruote anteriori. 11 Lavoro con il tosaerba italiano 0478-131-9938-H 151► Premere il pulsante (1). ► Raddrizzare la ruota anteriore (2) e farla inne‐ stare in posizione. ► Fissare anche la seconda ruota anteriore. Rimozione del fissaggio ► Premere la leva di sbloccaggio (1) nel senso della freccia.

11.4 Attivazione e disattivazione

ECO mode Dopo l'attivazione del tosaerba l'ECO mode è attivo. Quando l'ECO mode è attivo, il tosaerba rileva le condizioni di lavoro attuali e imposta automatica‐ mente il numero di giri della lama. Ciò consente di prolungare il tempo di funziona‐ mento della batteria. Attivazione Eco mode ► Premere il pulsante (1). Il LED (2) si accende. Disattivazione Eco mode ► Premere il pulsante (1). Il LED (2) si spegne.

11.5 Taglio dell'erba

► Se si lavora con la trazione inserita, spingere il tosaerba in avanti in maniera controllata. ► Se si lavora con la trazione disinserita, spin‐ gere il tosaerba in avanti lentamente e in modo controllato.

11.6 Svuotamento del cesto raccolta

erba La corrente d'aria generata dalla lama innalza l'indicatore livello di riempimento (1). Se il cesto di raccolta erba è pieno, la corrente d'aria viene bloccata. Se la corrente d'aria è troppo bassa, l'indicatore livello di riempimento (2) torna in posizione di riposo. Significa che è necessario svuotare il cesto raccolta erba. Il funzionamento illimitato dell'indicatore livello di riempimento è garantito solo con corrente d'aria ottimale. Gli agenti esterni, come erba bagnata, folta o troppo alta, livelli di taglio troppo bassi, sporcizia o latro possono influire sulla corrente d'aria e sul funzionamento dell'indicatore livello di riempimento. ► Se l'indicatore livello di riempimento torna in posizione di riposo: Svuotare il cesto raccolta erba. italiano 11 Lavoro con il tosaerba 152 0478-131-9938-H► Rimuovere il cesto raccolta erba verso l'alto utilizzando l'impugnatura (1). ► Con l'altra mano, afferrare l'impugnatura posteriore (2). ► Svuotare il cesto raccolta erba. 12 Dopo il lavoro

► Spegnere il tosaerba, rimuovere la chiave di sicurezza ed estrarre la batteria. ► Se il tosaerba è bagnato, lasciarlo asciugare. ► Pulire il tosaerba. 13 Trasporto

13.1 Trasporto del tosaerba

► Spegnere il tosaerba. Le lame non devono girare. Utilizzo della trazione ► Inserire la trazione. ► Spingere il tosaerba in avanti in maniera con‐ trollata. Spinta del tosaerba ► Rimuovere la chiave di sicurezza ed estrarre la batteria. ► Spingere il tosaerba in avanti lentamente e in modo controllato. Trasporto del tosaerba ► Indossare guanti da lavoro in materiale resi‐ stente. ► Rimuovere la chiave di sicurezza ed estrarre la batteria. ► Una persona deve afferrare il tosaerba con entrambe le mani dalle forcelle delle ruote anteriori e una seconda persona deve affer‐ rare con entrambe le mani il manubrio. ► Sollevare e trasportare il tosaerba con l'aiuto di una seconda persona. Trasporto del tosaerba su un veicolo ► Rimuovere la chiave di sicurezza ed estrarre la batteria. ► Fissare il tosaerba in posizione verticale in modo che non possa ribaltarsi e muoversi. 14 Conservazione

14.1 Conservazione del tosaerba

► Spegnere il tosaerba, rimuovere la chiave di sicurezza ed estrarre la batteria. ► Conservare il tosaerba in modo che siano sod‐ disfatte le seguenti condizioni:

Il tosaerba si trova fuori dalla portata dei bambini.

Il tosaerba è pulito e asciutto.

Il tosaerba non può ribaltarsi.

Il tosaerba non può scivolare. 15 Pulizia

15.1 Ribaltamento tosaerba

► Spegnere il tosaerba, rimuovere la chiave di sicurezza ed estrarre la batteria. ► Posizionare il tosaerba su una superficie piana. ► Sganciare il cesto raccolta erba. ► Portare l'altezza di taglio nella posizione più alta. 11.2 ► Portare la parte superiore manubrio nella posi‐ zione più alta, 6.2.1. La parte superiore del manubrio è sbloccata ► Con la mano sinistra, premere la leva verso il basso e mantenerla ferma. ► Con la mano destra, afferrare il tosaerba dalla forcella della ruota e portandolo all’indietro.

15.2 Pulizia del tosaerba

► Spegnere il tosaerba, rimuovere la chiave di sicurezza ed estrarre la batteria. ► Pulire il tosaerba con un panno umido. 12 Dopo il lavoro italiano 0478-131-9938-H 153► Pulire il canale di scarico con una spazzola morbida oppure con un panno umido. ► Pulire i contatti elettrici del tosaerba con un pennello o con una spazzola morbida. ► Pulire le aperture di areazione con un pen‐ nello. ► Sollevare il tosaerba. ► Pulire la zona attorno alle lame e le lame con un bastoncino di legno, una spazzola morbida o un panno umido. AVVISO ■ La pulizia effettuata con un'idropulitrice o con getti d'acqua può danneggiare l'attrezzo. ► Non pulire l'attrezzo con un'idropulitrice o con getti d'acqua. 16 Manutenzione

16.1 Montaggio e smontaggio della

16.1.1 Smontaggio della lama

► Spegnere il tosaerba, rimuovere la chiave di sicurezza ed estrarre la batteria. ► Ribaltare il tosaerba. ► Bloccare la lama (1) con un pezzo di legno (2). ► Svitare la vite (3) nel senso della freccia e rimuoverla insieme alla rondella. ► Rimuovere la lama (4). ► Svitare la vite (5) nel senso della freccia e rimuoverla insieme alla rondella. ► Rimuovere la lama (1). ► Smaltire viti (3 e 5) e rondelle. Per il montaggio delle lame (1 e 4) utilizzare viti e rondelle nuove.

16.1.2 Montaggio della lama

► Spegnere il tosaerba, rimuovere la chiave di sicurezza ed estrarre la batteria. ► Ribaltare il tosaerba. ► Posare la nuova rondella (2) sulla nuova vite (1). ► Applicare del fissante per viti Loctite 243 sulla filettatura della vite (1). ► Montare la lama (3) in modo che le sporgenze sulla superficie di appoggio (4) si innestino nelle scanalature (3) della lama. ► Avvitare la vite (1) con la rondella (2). ► Bloccare la lama (3) con un pezzo di legno (5). ► Serrare la vite (1) a 30 Nm +/- 3 Nm. ► Montare la seconda lama.

16.2 Equilibratura e affilatura delle

lame La corretta affilatura ed equilibratura delle lame richiede molta pratica. STIHL consiglia di fare affilare ed equilibrare le lame da un rivenditore specializzato STIHL. AVVERTENZA ■ I taglienti delle lame sono molto affilati. L'u‐ tente potrebbe tagliarsi. ► Indossare guanti da lavoro in materiale resi‐ stente. ► spegnere il tosaerba, rimuovere la chiave di sicurezza ed estrarre la batteria. ► Ribaltare il tosaerba. ► Smontare la lama. ► Affilare la lama. Durante tale operazione, atte‐ nersi all'angolo di affilatura e raffreddare le lame, 19.2. Durante l'affilatura le lame non devono colo‐ rarsi di blu. ► Montare le lame. ► In caso di dubbi, rivolgersi a un rivenditore specializzato STIHL. italiano 16 Manutenzione 154 0478-131-9938-H16.3 Controllo del tensionamento cinghia dell'azionamento lama Una volta all'anno far controllare il tensiona‐ mento della cinghia dell'azionamento lama da un rivenditore specializzato STIHL. 17 Riparazione

17.1 Riparazione del tosaerba

L'utente non deve effettuare da solo la ripara‐ zione del tosaerba e delle lame. ► Se il tosaerba o le lame sono danneggiati, non utilizzare il tosaerba o la lama e rivolgersi a un rivenditore specializzato STIHL. ► Se le targhette di avvertimento sono illeggibili o danneggiate, farle sostituire da un rivendi‐ tore specializzato STIHL. 18 Eliminazione dei guasti

18.1 Eliminazione di guasti del tosaerba o della batteria

Guasto LED sull'unità di comando LED sulla batteria Causa Rimedio Il tosaerba non si avvia all'accen‐ sione. 1 LED dell'indica‐ tore stato carica lampeggia in verde. 1 LED lam‐ peggia in verde. Lo stato di carica della batteria è troppo basso. ► Caricare la batteria. 1 LED dell'indica‐ tore stato carica si illumina in rosso. 1 LED rosso acceso. La batteria è troppo calda o troppo fredda. ► Rimuovere la chiave di sicu‐ rezza. ► Estrarre la batteria. ► Lasciare raffreddare o riscal‐ dare la batteria. Il triangolo di seg‐ nalazione lam‐ peggia in rosso. 3 LED lam‐ peggiano in rosso. Nel tosaerba è presente un guasto. ► Rimuovere la chiave di sicu‐ rezza. ► Estrarre la batteria. ► Pulire i contatti elettrici del tosaerba. ► Inserire la batteria. ► Accendere il tosaerba. ► Se il guasto permane, non uti‐ lizzare il tosaerba e rivolgersi a un rivenditore specializzato STIHL. Il triangolo di seg‐ nalazione si illu‐ mina in rosso. 3 LED si illu‐ minano in rosso. Il tosaerba è troppo caldo. ► Rimuovere la chiave di sicu‐ rezza. ► Estrarre la batteria. ► Lasciare raffreddare il tosa‐ erba. 3 LED dell'indica‐ tore stato carica si illuminano in rosso. 4 LED lam‐ peggiano in rosso. Nella batteria è presente un guasto. ► Estrarre e inserire di nuovo la batteria. ► Accendere il tosaerba. ► Se il guasto permane, non uti‐ lizzare la batteria e rivolgersi a un rivenditore specializzato STIHL. Il collegamento elettrico tra il tosaerba e la bat‐ teria è interrotto. ► Rimuovere la chiave di sicu‐ rezza. ► Estrarre la batteria. ► Pulire i contatti elettrici del tosaerba. ► Inserire la chiave di sicurezza. ► Inserire la batteria. Tutti i LED sull'u‐ nità di comando lampeggiano. La comunica‐ zione verso l'unità ► Rimuovere la chiave di sicu‐ rezza. ► Estrarre la batteria. 17 Riparazione italiano 0478-131-9938-H 155Guasto LED sull'unità di comando LED sulla batteria Causa Rimedio di comando è interrotta. ► Non utilizzare il tosaerba e rivolgersi a un rivenditore spe‐ cializzato STIHL. Il tosaerba o la batteria sono umidi. ► Rimuovere la chiave di sicu‐ rezza. ► Estrarre la batteria. ► Pulire il tosaerba. ► Lasciare asciugare il tosaerba o la batteria. La resistenza sulle lame è troppo elevata. ► Impostare un'altezza di taglio maggiore. ► Avviare il tosaerba nell'erba bassa. La trazione non funziona. Nella trazione è presente un guasto. ► Estrarre e inserire di nuovo la batteria. ► Inserire la trazione. ► Se la trazione continua a non funzionare, rivolgersi a un rivenditore specializzato STIHL. Il tosaerba si spegne durante il fun‐ zionamento. Il triangolo di seg‐ nalazione si illu‐ mina in rosso. 3 LED si illu‐ minano in rosso. Il tosaerba è troppo caldo. ► Rimuovere la chiave di sicu‐ rezza. ► Estrarre la batteria. ► Lasciare raffreddare il tosa‐ erba. ► Pulire il tosaerba. ► Non avviare il tosaerba ripetu‐ tamente in breve tempo. ► Se si lavora con la trazione inserita, impostare una velocità inferiore. ► Se si lavora con la trazione disinserita, procedere lenta‐ mente. ► Impostare un'altezza di taglio maggiore. ► Tagliare erba più bassa. Le lame sono bloccate. ► Rimuovere la chiave di sicu‐ rezza. ► Estrarre la batteria. ► Pulire il tosaerba. È presente un guasto elettrico. ► Estrarre e inserire di nuovo la batteria. ► Accendere il tosaerba. Il triangolo di seg‐ nalazione si illu‐ mina in rosso. La trazione e le lame si spengono in caso di sovrac‐ carico quando si lavora su pendii ripidi. ► Non tagliare l'erba su pendii troppo ripidi. ► Rilasciare la staffa di innesto per trazione. ► Posizionare il tosaerba su una superficie piana. ► Inserire la lama. ► Inserire la trazione. Il tempo di funziona‐ mento del tosaerba è troppo ridotto. La batteria non è completamente carica. ► Caricare completamente la batteria. italiano 18 Eliminazione dei guasti 156 0478-131-9938-HGuasto LED sull'unità di comando LED sulla batteria Causa Rimedio La durata opera‐ tiva della batteria è stata superata. ► Sostituire la batteria. 19 Dati tecnici

Batterie consentite:

STIHL AP in combinazione con doppio vano batteria ADA 700

Peso senza batteria: 44 kg

Capacità massima del cesto raccolta erba: 80

Larghezza di taglio: 63 cm

Numero di giri: 3.300 giri/min

Numero di giri in ECO mode: 2.800 giri/min Il tempo di funzionamento è riportato all'indirizzo www.stihl.com/battery-life.

Larghezza minima b: 30 mm

Larghezza minima c: 26 mm

Angolo di affilatura d: 30°

19.3 Valori acustici e vibratori

Il valore K per il livello di pressione acustica è pari a 3 dB(A). Il valore K per il livello di potenza sonora è pari a 1,2 dB(A). Il valore K per il valore vibratorio è pari a 0,7 m/s².

Livello di pressione acustica L

Livello di potenza sonora garantito L WAd misu‐ rato ai sensi della direttiva 2000/14/EC / S.I. 2001/1701: 93 dB(A)

misurato ai sensi della norma EN 20643, EN 60335-2-77, manubrio: 1,4 m/s² I valori vibratori indicati sono stati misurati in base a una procedura di controllo standardizzata e possono essere utilizzati per effettuare un con‐ fronto tra gli apparecchi elettrici. I valori vibratori effettivi potrebbero divergere dai valori indicati, a seconda delle modalità di impiego. I valori vibra‐ tori indicati possono essere utilizzati per eseguire una valutazione iniziale dell'esposizione alle vibrazioni. L'esposizione effettiva alle vibrazioni deve essere valutata tenendo conto anche dei momenti nei quali l'apparecchio elettrico è spento e di quelli in cui è acceso ma non pro‐ duce alcuna sollecitazione. Informazioni sull'osservanza della direttiva per il datore di lavoro sulle vibrazioni 2002/44/EC e S.I. 2005/1093 sono disponibili all'indirizzo www.stihl.com/vib .

REACH indica una direttiva CE per la registra‐ zione, la classificazione e l’omologazione dei prodotti chimici. Per informazioni sull'adempimento della direttiva REACH ved. www.stihl.com/reach. 20 Ricambi e accessori

20.1 Ricambi e accessori

Questi simboli contrassegnano i ricambi originali STIHL e gli accessori originali STIHL. STIHL raccomanda l'uso di ricambi originali STIHL e accessori originali STIHL. I ricambi e gli accessori di altri fabbricanti non possono essere controllati da STIHL in merito ad affidabilità, sicurezza e idoneità nonostante le attuali osservazioni del mercato, pertanto STIHL non può garantire nulla in merito all'uso di tali prodotti. I ricambi originali STIHL e gli accessori originali STIHL sono disponibili presso i rivenditori STIHL.

Vite di fissaggio lama sinistra: 9008 348 1800

Vite di fissaggio lama destra: 9008 348 1801

Informazioni sullo smaltimento sono disponibili presso l'amministrazione locale o presso un rivenditore STIHL. Uno smaltimento non appropriato può danneg‐ giare la salute e inquinare l'ambiente. ► Conferire i prodotti STIHL, imballaggio com‐ preso, in conformità alle norme locali, in un apposito centro di raccolta per il riciclaggio. ► Non smaltire con i rifiuti domestici. 22 Dichiarazione di conformità

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Austria dichiara sotto la propria esclusiva responsabilità che

Articolo: Tosaerba a batteria

Marchio di fabbrica: STIHL

Larghezza di taglio: 63 cm

N. di serie: 6392 è conforme alle disposizioni pertinenti delle diret‐ tive 2000/14/EC, 2006/42/EC, 2014/30/EU e 2011/65/EU ed è stato progettato e fabbricato conformemente alle versioni delle norme vigenti: EN 60335-1, EN 60335‑2-77, EN 55014-1 e EN 55014-2. Ufficio interessato menzionato: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Norimberga, DE La determinazione del livello di potenza sonora misurato e garantito è stata eseguita ai sensi della direttiva 2000/14/EC, allegato VIII.

Livello di potenza sonora misurato: 92,2 dB(A)

Livello di potenza sonora garantito: 93 dB(A) La documentazione tecnica è conservata presso STIHL Tirol GmbH. L'anno di costruzione e il numero di macchina sono indicati sul tosaerba. Langkampfen, 01.06.2019 STIHL Tirol GmbH per Matthias Fleischer, Direttore Ricerca e Sviluppo per Sven Zimmermann, Direttore Qualità 23 Indirizzi

23.1 STIHL Amministrazione gene‐

rale ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen

23.2 Società di vendita STIHL

Il presente capitolo riporta le avvertenze generali di sicurezza previste dalla norma EN 60335-2-77, allegato EE, per i tosaerba elettrici. AVVERTENZA ■ Leggete tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e i dati tecnici di cui è corredato il tosaerba. In caso di mancata osservanza delle seguenti istruzioni sussiste il rischio di folgorazione, incendio e/o gravi lesioni. Conservare tutte le avvertenze di sicu‐ rezza e le istruzioni per la successiva consul‐ tazione.

Leggere attentamente le istruzioni per l'uso. Familiarizzare con i componenti di regola‐ zione e con l’uso corretto della macchina;

non consentire mai l’uso del tosaerba a bam‐ bini o ad altre persone che non sono a cono‐ scenza delle istruzioni per l'uso. L'età minima dell'utente viene stabilita dalle normative locali;

non tagliare mai l'erba se nelle vicinanze vi sono persone, soprattutto bambini o animali;

non dimenticare che chi utilizza la macchina è direttamente responsabile di eventuali danni ad altre persone o loro proprietà.

Durante il funzionamento della macchina, indossare sempre calzature robuste e panta‐ loni lunghi. Non utilizzare la macchina a piedi nudi o indossando sandali. Evitare di indos‐ sare indumenti larghi oppure provvisti di lacci o cinture.

Controllare sempre il terreno su cui verrà impiegata la macchina e rimuovere tutti gli oggetti che potrebbero essere aspirati ed espulsi dall'attrezzo.

Prima dell'uso eseguire sempre un controllo visivo per verificare se le lame, i perni di fis‐ saggio e l'intera unità di taglio sono usurati o danneggiati Al fine di evitare squilibri, le lame o i perni di fissaggio usurati o danneggiati possono essere sostituiti solo in set. Le tar‐ ghette di avvertimento usurate o danneg‐ giate devono essere sostituite.

Tagliare l'erba solo alla luce del giorno o con una buona illuminazione.

Se possibile, evitare di utilizzare l'attrezzo sull'erba umida.

Accertarsi che vi sia sempre una buona tenuta sui terreni in pendenza.

Spostare la macchina solo a passo d'uomo.

Tagliare l'erba di traverso rispetto al pendio, mai in salita o in discesa.

Prestare particolare attenzione quando si cambia la direzione di marcia sul pendio.

Non tagliare l'erba su pendii eccessivamente ripidi.

Fare molta attenzione quando si gira il tosaerba o lo si tira verso di sé.

Tenere ferma la/le lama/e quando si deve inclinare il tosaerba durante il trasporto su altre superfici che non siano erbose e quando si trasporta il tosaerba da e verso la superficie da tagliare.

Non utilizzare mai il tosaerba se i dispositivi di protezione o le griglie di protezione sono danneggiati, oppure se i dispositivi di prote‐ zione, per es. deflettori in lamiera o cesto di raccolta erba, non sono montati.

Avviare o azionare l'interruttore di avvia‐ mento con cautela, in base alle istruzioni del produttore. Assicurarsi che la distanza tra i piedi e la/e lama/e sia adeguata. 24 Avvertenze di sicurezza per il tosaerba italiano 0478-131-9938-H 159l) Durante la messa in funzione o l'avviamento del motore non ribaltare il tosaerba, a meno che il tosaerba non debba essere sollevato durante l'operazione. In tal caso, ribaltare il tosaerba solo quanto strettamente necessa‐ rio e sollevare solo il lato non rivolto verso l'utente.

Non avviare il motore se vi trovate davanti al canale di scarico.

Non avvicinare mai mani o piedi a parti in movimento. Mantenere sempre una certa distanza dall'apertura di scarico.

Non sollevare né trascinare mai un tosaerba se il motore è in funzione.

Spegnere il motore e rimuovere la chiave di avviamento. Assicurarsi che tutti i compo‐ nenti mobili si siano arrestati completamente:

ogni volta che si lascia il tosaerba;

prima di disinnestare i sistemi di bloccag‐ gio o eliminare intasamenti nel canale di scarico;

prima di controllare il tosaerba, di pulirlo o di eseguire dei lavori sull'attrezzo;

dopo aver urtato un corpo estraneo. Verifi‐ care la presenza di eventuali danni al tosaerba ed eseguire le riparazioni neces‐ sarie prima di riavviare il tosaerba e di lavorarci. Se il tosaerba inizia a produrre eccessive vibrazioni, è necessario eseguire un controllo immediato.

Verificare la presenza di eventuali danni.

Eseguire le riparazioni necessarie dei componenti danneggiati.

Accertarsi che tutti i dadi, i perni e le viti siano serrati.

24.5 Manutenzione e rimessaggio

Assicurarsi che tutti i dadi, i bulloni e le viti siano serrati e che sia garantita la sicurezza di funzionamento dell'attrezzo.

Verificare periodicamente che il dispositivo di raccolta erba non sia usurato o che funzioni correttamente.

Sostituire per motivi di sicurezza i particolari usurati o danneggiati.

Prestare attenzione in quanto nelle macchine provviste di più lame, lo spostamento di una lama può causare la rotazione delle altre lame.

Durante la regolazione della macchina fare attenzione che le dita non si incastrino tra le lame in movimento e i componenti fissi della macchina.

Lasciar raffreddare il motore prima di riporre la macchina in un locale chiuso.

Durante la manutenzione delle lame prestare attenzione poiché le lame possono muoversi anche quando la fonte di alimentazione è scollegata.
