MANUAL DE UTILIZADOR RM 4 RTP STIHL

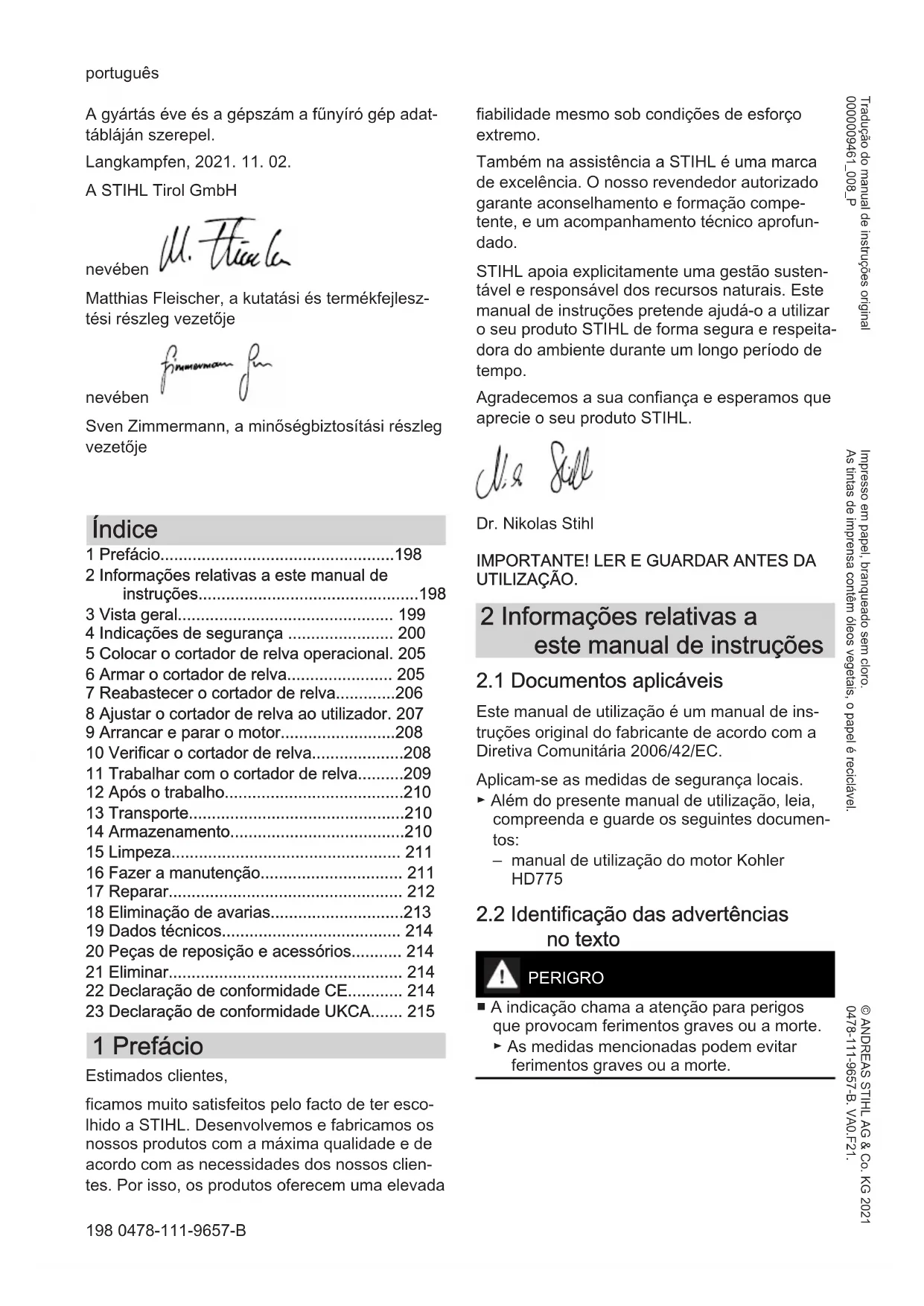

• Garantált zajteljesítményszint: 93 dB(A) A műszaki dokumentáció a STIHL Tirol GmbH cégnél található. 21 Ártalmatlanítás magyar 0478-111-9657-B 197A gyártás éve és a gépszám a fűnyíró gép adat‐ tábláján szerepel. Langkampfen, 2021. 11. 02. A STIHL Tirol GmbH nevében Matthias Fleischer, a kutatási és termékfejlesz‐ tési részleg vezetője nevében Sven Zimmermann, a minőségbiztosítási részleg vezetője Índice 1 Prefácio p. 198
• 2 Informações relativas a este manual de instruções p. 198
• 3 Vista geral p. 199
• 4 Indicações de segurança p. 200
• 5 Colocar o cortador de relva operacional. 205 6 Armar o cortador de relva p. 205
• 7 Reabastecer o cortador de relva p. 206
• 8 Ajustar o cortador de relva ao utilizador. 207 9 Arrancar e parar o motor p. 208
• 10 Verificar o cortador de relva p. 208
• 11 Trabalhar com o cortador de relva p. 209
• 12 Após o trabalho p. 210
• 13 Transporte p. 210
• 14 Armazenamento p. 210
• 15 Limpeza p. 211
• 16 Fazer a manutenção p. 211
• 17 Reparar p. 212
• 18 Eliminação de avarias p. 213
• 19 Dados técnicos p. 214
• 20 Peças de reposição e acessórios p. 214
• 21 Eliminar p. 214
• 22 Declaração de conformidade CE p. 214
• 23 Declaração de conformidade UKCA 1 Prefácio Estimados clientes, ficamos muito satisfeitos pelo facto de ter esco‐ lhido a STIHL. Desenvolvemos e fabricamos os nossos produtos com a máxima qualidade e de acordo com as necessidades dos nossos clien‐ tes. Por isso, os produtos oferecem uma elevada fiabilidade mesmo sob condições de esforço extremo. Também na assistência a STIHL é uma marca de excelência. O nosso revendedor autorizado garante aconselhamento e formação compe‐ tente, e um acompanhamento técnico aprofun‐ dado. STIHL apoia explicitamente uma gestão susten‐ tável e responsável dos recursos naturais. Este manual de instruções pretende ajudá-o a utilizar o seu produto STIHL de forma segura e respeita‐ dora do ambiente durante um longo período de tempo. Agradecemos a sua confiança e esperamos que aprecie o seu produto STIHL. Dr. Nikolas Stihl p. 215

IMPORTANTE! LER E GUARDAR ANTES DA

UTILIZAÇÃO. 2 Informações relativas a este manual de instruções

2.1 Documentos aplicáveis

Este manual de utilização é um manual de ins‐ truções original do fabricante de acordo com a Diretiva Comunitária 2006/42/EC. Aplicam-se as medidas de segurança locais. ► Além do presente manual de utilização, leia, compreenda e guarde os seguintes documen‐ tos:

manual de utilização do motor Kohler HD775

2.2 Identificação das advertências

no texto PERIGRO ■ A indicação chama a atenção para perigos que provocam ferimentos graves ou a morte. ► As medidas mencionadas podem evitar ferimentos graves ou a morte. português 198 0478-111-9657-B © ANDREAS STIHL AG & Co. KG 2021 0478-111-9657-B. VA0.F21. Impresso em papel, branqueado sem cloro. As tintas de imprensa contêm óleos vegetais, o papel é reciclável. Tradução do manual de instruções original 0000009461_008_PATENÇÃO ■ A indicação chama a atenção para perigos que podem provocar ferimentos graves ou a morte.

As medidas mencionadas podem evitar ferimentos graves ou a morte. AVISO ■ A indicação chama a atenção para perigos que podem provocar danos materiais. ► As medidas mencionadas podem evitar danos materiais.

2.3 Símbolos no texto

Este símbolo faz referência a um capítulo deste manual de instruções. 3 Vista geral

3.1 Cortador de relva

1 Cabo arrancador O cabo arrancador destina-se a ligar o motor. 2 Arco de comando do mecanismo de corte O arco de comando do mecanismo de corte destina-se a ligar e desligar o motor. 3 Arco de comando do mecanismo de transla‐ ção O arco de comando do mecanismo de trans‐ lação liga e desliga o mecanismo de transla‐ ção. 4 Guiador O guiador destina-se a segurar, conduzir e transportar o cortador de relva. 5 União roscada do guiador A união roscada do guiador fixa o guiador ao cortador de relva. 6 Fecho do depósito de combustível O fecho do depósito de combustível fecha a abertura de abastecimento de gasolina. 7 Tampa do filtro A tampa do filtro cobre o filtro de ar. 8 Conector da vela de ignição O conector da vela de ignição liga o cabo de ignição à vela de ignição. 9 Vela de ignição A vela de ignição inflama a mistura combustí‐ vel/ar no motor. 10 Silenciador O silenciador reduz a emissão de ruído do cortador de relva. 11 Fecho do óleo do motor O fecho do óleo do motor fecha a abertura de abastecimento do óleo do motor. 12 Alavanca A alavanca destina-se a definir a altura de corte. 13 Segmento de recolha da roda O segmento de recolha da roda serve para limpar as rodas traseiras. 14 Pega de transporte traseira A pega de transporte destina-se ao trans‐ porte do cortador de relva. 15 Pega de transporte dianteira A pega de transporte destina-se ao trans‐ porte do cortador de relva.

Os símbolos podem estar presentes no cortador de relva e têm o seguinte significado:

Nível de potência acústica garantido de acordo com a diretiva 2000/14/EC em dB(A) no sentido de tornar as 3 Vista geral português 0478-111-9657-B 199emissões de ruído de diferentes produ‐ tos comparáveis. Este símbolo identifica o fecho do depósito de combustível. Este símbolo identifica o fecho do óleo do motor. Ligue o motor. Desligue o motor. Ligue o mecanismo de translação. 4 Indicações de segurança

4.1 Símbolos de aviso

Os símbolos de aviso presentes no cortador de relva têm o seguinte significado: Siga as instruções de segurança e as respetivas medidas. Leia, compreenda e guarde o manual de utilização. Siga as instruções de segurança refe‐ rentes à projeção de objetos e as res‐ petivas medidas. Não toque numa lâmina em rotação. Remova o conector da vela de ignição durante o transporte, o armazena‐ mento, a manutenção ou reparações. Respeite a distância de segurança.

4.2 Utilização recomendada

O cortador de relva STIHL RM 4.0 RTP destina- -se a cortar a relva. ATENÇÃO

Caso o cortador de relva não seja utilizado conforme recomendado, as pessoas poderão sofrer ferimentos graves ou fatais e poderão ocorrer danos materiais. ► Utilize o cortador de relva conforme descrito no presente manual de utilização e no manual de utilização do motor.

4.3 Requisitos ao nível do utiliza‐

dor ATENÇÃO ■ Os utilizadores que não tenham recebido for‐ mação podem não reconhecer ou avaliar devi‐ damente os perigos do cortador de relva. O utilizador ou terceiros podem sofrer ferimentos graves ou fatais. ► Leia, compreenda e guarde o manual de utilização. ► Caso o cortador de relva seja entregue a outra pessoa: faça-o acompanhar do manual de utilização do cortador de relva.

Certifique-se de que o utilizador cumpre os seguintes requisitos:

O utilizador está em plena posse das suas capacidades físicas, sensoriais e mentais para utilizar e trabalhar com o cortador de relva. Caso o utilizador apresente capacidades físicas, sensori‐ ais ou mentais limitadas para tal, o utili‐ zador só poderá trabalhar com o apare‐ lho sob supervisão ou de acordo com as indicações de uma pessoa respon‐ sável.

O utilizador é capaz de reconhecer e avaliar devidamente os perigos do cor‐ tador de relva.

O utilizador está ciente de que é o res‐ ponsável por eventuais acidentes e danos.

O utilizador é maior de idade ou o utili‐ zador é devidamente formado numa ati‐ vidade sob supervisão, de acordo com a regulamentação nacional.

O utilizador deverá ter recebido forma‐ ção ministrada por um distribuidor ofi‐ cial STIHL ou por um especialista antes de trabalhar com o cortador de relva pela primeira vez.

O utilizador não pode estar sob a influ‐ ência de álcool, medicamentos ou dro‐ gas.

Caso existam dúvidas: dirija-se a um distri‐ buidor oficial STIHL. português 4 Indicações de segurança 200 0478-111-9657-B4.4 Vestuário e equipamento ATENÇÃO

Durante o trabalho, podem ser projetados objetos a alta velocidade. O utilizador pode sofrer ferimentos.

Use calças compridas de material resis‐ tente. ■ Durante o trabalho, é produzido ruído. O ruído pode provocar problemas auditivos. ► Use uma proteção auditiva. ■ Durante o trabalho, podem ser projetadas poeiras. As poeiras inaladas podem ser noci‐ vas para a saúde e provocar reações alérgi‐ cas.

Caso sejam projetadas poeiras: use uma máscara de proteção contra pó. ■ O vestuário inadequado pode ficar preso na madeira, em silvados e no cortador de relva. Um utilizador sem vestuário adequado pode sofrer ferimentos graves.

Use vestuário justo. ► Retire cachecóis e objetos de adorno. ■ Durante a limpeza, manutenção ou transporte, o utilizador pode entrar em contacto com a lâmina. O utilizador pode sofrer ferimentos.

Use luvas de proteção de material resis‐ tente. ■ Caso o utilizador use calçado inadequado, poderá escorregar. O utilizador pode sofrer ferimentos.

Use calçado robusto e fechado com sola antiderrapante. ■ Ao afiar a lâmina, podem ser projetadas partí‐ culas de materiais. O utilizador pode sofrer ferimentos.

Use óculos de proteção justos. Os óculos de proteção adequados são verificados de acordo com a norma EN 166 ou com as disposições nacionais e estão disponíveis comercialmente com a correspondente identificação.

Use luvas de proteção de material resis‐ tente.

4.5 Área de trabalho e ambiente

As pessoas que não estejam envolvidas na atividade, crianças e animais podem não reco‐ nhecer ou avaliar devidamente os perigos do cortador de relva e da projeção de objetos. As pessoas que não estejam envolvidas na ativi‐ dade, crianças e animais podem sofrer feri‐ mentos graves e podem ocorrer danos materi‐ ais. ► Mantenha as pessoas que não este‐ jam envolvidas na atividade, crian‐ ças e animais afastados da área de trabalho.

Mantenha distância relativamente aos obje‐ tos. ► Não deixe o cortador de relva sem vigilân‐ cia. ► Certifique-se de que as crianças não podem brincar com o cortador de relva. ■ Com o motor a trabalhar, saem gases de escape quentes do silenciador. Os gases de escape quentes podem incendiar materiais facilmente inflamáveis e provocar incêndios.

4.6 Estado de acordo com as exi‐

gências de segurança

4.6.1 Cortador de relva

O cortador de relva encontrar-se-á num estado seguro se estiverem reunidas as seguintes con‐ dições:

O cortador de relva não tem uma fuga de gasolina.

O cortador de relva não tem uma fuga de óleo do motor.

Os elementos de comando funcionam e estão inalterados.

A lâmina está corretamente montada.

Estão montados acessórios STIHL originais adequados para este cortador de relva.

Os acessórios estão corretamente montados.

Os mecanismos com mola estão intactos e funcionam.

Se soltar o arco de comando do mecanismo de corte, o motor será desligado. ATENÇÃO

Se os componentes não estiverem em condi‐ ções de funcionamento seguro, poderão dei‐ xar de funcionar corretamente, os dispositivos de segurança poderão ser desligados e poderá haver uma fuga de combustível. As pessoas podem sofrer ferimentos graves ou fatais.

Trabalhe com um cortador de relva intacto. 4 Indicações de segurança português 0478-111-9657-B 201► Se houver uma fuga de combustível no cor‐ tador de relva: não trabalhe com o cortador de relva e dirija‑se a um distribuidor ofi‐ cial STIHL.

Feche o fecho do depósito de combustível. ► Se houver uma fuga de óleo do motor no cortador de relva: não trabalhe com o corta‐ dor de relva e dirija‑se a um distribuidor ofi‐ cial STIHL.

Feche o fecho do óleo do motor. ► Caso o cortador de relva esteja sujo: Limpe o cortador de relva. ► Não manipule o cortador de relva e os seus sistemas de segurança. ► Não efetue no cortador de relva quaisquer manipulações que alterem a potência ou a rotação do motor de combustão.

Se os elementos de comando não funcio‐ narem: não trabalhe com o cortador de relva.

Os mecanismos com mola podem libertar a energia armazenada. ► Monte acessórios STIHL originais adequa‐ dos para este cortador de relva. ► Monte a lâmina conforme descrito no pre‐ sente manual de utilização. ► Monte os acessórios conforme descrito no presente manual de utilização ou no manual de utilização dos acessórios.

Não insira objetos nas aberturas do corta‐ dor de relva. ► Substitua as placas informativas gastas ou danificadas. ► Caso existam dúvidas: dirija-se a um distri‐ buidor oficial STIHL.

A lâmina encontrar-se-á num estado seguro se estiverem reunidas as seguintes condições:

A lâmina e os aparelhos acopláveis estão intactos.

A lâmina não está deformada.

A lâmina está corretamente montada.

A lâmina está corretamente afiada.

A lâmina está isenta de rebarbas.

A lâmina está corretamente equilibrada.

A espessura mínima e a largura mínima da lâmina não foram atingidas,

O ângulo de afiação é respeitado,

Se não estiverem em condições de funciona‐ mento seguro, as peças da lâmina poderão soltar-se e ser projetadas. As pessoas podem ferir-se gravemente.

Trabalhe com uma lâmina e aparelhos aco‐ pláveis intactos. ► Monte corretamente a lâmina. ► Afie corretamente a lâmina. ► Caso a espessura mínima ou a largura mínima não sejam atingidas: substitua a lâmina.

Solicite o equilíbrio da lâmina a um distri‐ buidor oficial STIHL. ► Caso existam dúvidas: dirija-se a um distri‐ buidor oficial STIHL.

4.7 Combustível e abastecimento

ATENÇÃO ■ O combustível utilizado para este cortador de relva é gasolina. Gasolina é extremamente inflamável. Se a gasolina entrar em contacto com chamas abertas ou com objetos quentes, a gasolina pode provocar incêndios ou explo‐ sões. As pessoas podem sofrer ferimentos graves ou fatais e podem ocorrer danos mate‐ riais. ► Proteja a gasolina do calor e do fogo. ► Não derrame gasolina. ► Caso tenha sido derramada gasolina: limpe a gasolina com um pano e apenas tente ligar o motor quando todas as peças do cortador de relva estiverem secas.

Não fume. ► Não reabasteça perto de chamas. ► Antes de abastecer, desligue o motor e deixe-o arrefecer. ► Caso pretenda esvaziar o depósito: deverá fazê-lo ao ar livre. ► Ligue o motor a uma distância de pelo menos 3 m do local do abastecimento. ► Nunca guarde o cortador de relva com gasolina no depósito dentro de um edifício. ■ Os vapores de gasolina inalados podem enve‐ nenar pessoas. ► Não inale vapores de gasolina. ► Reabasteça num local bem ventilado. ■ Durante o trabalho, o cortador de relva aquece. A gasolina expande-se e no depósito de combustível pode ser criada sobrepressão. Ao abrir o fecho do depósito de combustível pode ser projetada gasolina para fora. A gaso‐ lina projetada para fora pode inflamar-se. O utilizador pode sofrer ferimentos graves.

Deixe primeiro arrefecer o cortador de relva e abra depois o fecho do depósito de com‐ bustível.

O vestuário que entre em contacto com com‐ bustível é mais facilmente inflamável. As pes‐ português 4 Indicações de segurança 202 0478-111-9657-Bsoas podem sofrer ferimentos graves ou fatais e podem ocorrer danos materiais. ► Caso o vestuário entre em contacto com gasolina: mude de vestuário. ■ A gasolina pode ser prejudicial para o ambi‐ ente. ► Não derrame combustível. ► Elimine a gasolina corretamente e de forma ecológica. ■ Caso a gasolina entre em contacto com a pele ou com os olhos, estes podem ficar irritados. ► Evite o contacto com a gasolina. ► Caso haja contacto com a pele: lave as zonas afetadas abundantemente com água e sabão.

Caso haja contacto com os olhos: lave os olhos abundantemente com água durante 15 minutos e procure um médico.

O sistema de ignição do cortador de relva gera faíscas. As faíscas podem sair para fora e provocar incêndios e explosões em ambien‐ tes facilmente inflamáveis ou explosivos. As pessoas podem sofrer ferimentos graves ou fatais e podem ocorrer danos materiais.

Utilize as velas de ignição descritas no manual de utilização do motor. ► Enrosque e aperte bem as velas de igni‐ ção. ► Pressione bem o conector da vela de igni‐ ção. ■ Se o cortador de relva for abastecido com uma gasolina inadequada para a o motor, o cortador de relva pode ser danificado.

Utilizar gasolina de marca nova e sem chumbo. ► Observe as prescrições no manual de utili‐ zação do motor.

Se o utilizador não der corretamente arranque ao motor, poderá perder o controlo do corta‐ dor de relva. O utilizador pode sofrer ferimen‐ tos graves.

Dê arranque ao motor conforme descrito no presente manual de utilização. ■ Em determinadas situações, o utilizador poderá não conseguir continuar a trabalhar com total concentração. O utilizador pode tro‐ peçar, cair e sofrer ferimentos graves.

Trabalhar calma e refletidamente. ► Corte a relva apenas com boa visibilidade. Caso as condições de luminosidade e de visibilidade sejam más, não trabalhe com o cortador de relva.

Utilize o cortador de relva isoladamente. ► Prestar atenção a obstáculos. ► Não incline o cortador de relva. ► Trabalhe com o aparelho pousado no solo e garanta o respetivo equilíbrio. ► Caso se verifiquem sinais de cansaço: faça uma pausa no trabalho. ► Ao cortar a relva numa encosta: corte a relva na transversal relativamente à encosta.

Não trabalhe em encostas com uma incli‐ nação superior a 25° (46,6%). ► Utilize o cortador de relva com especial cui‐ dado quando estiver a trabalhar nas proxi‐ midades de encostas, arestas de terrenos, valas, aterros e diques.

Programar o tempo de trabalho de modo a evitar cargas elevadas num período de tempo grande.

Com o motor a trabalhar são produzidos gases de escape. Os gases de escape inala‐ dos podem envenenar pessoas.

Não inale gases de escape. ► Trabalhe com o cortador de relva num local bem ventilado. ► Se sentir enjoos, dores de cabeça, proble‐ mas de visão, problemas de audição ou tonturas: dê o trabalho como terminado e consulte um médico.

Com uma proteção auditiva e o motor a traba‐ lhar, o utilizador perceciona e avalia os ruídos de forma limitada.

Trabalhar calma e refletidamente. ■ O cortador de relva está equipado com um dispositivo de paragem do motor. ► Se soltar o arco de comando do meca‐ nismo de corte, o motor e as lâminas param ao fim de 3 segundos.

A lâmina em rotação poderá cortar o utiliza‐ dor. O utilizador pode sofrer ferimentos gra‐ ves. ► Extraia o conector da vela de igni‐ ção. ► Não toque numa lâmina em rotação. ► Caso a lâmina esteja bloqueada por um objeto: Desligue o motor. Remova o objeto apenas depois deste processo.

Se trabalhar sem mecanismo de translação durante o trabalho, o mecanismo de transla‐ ção poderá ser ligado inadvertidamente e o cortador de relva poderá começar a deslocar- -se. As pessoas podem sofrer ferimentos gra‐ ves e podem ocorrer danos materiais. 4 Indicações de segurança português 0478-111-9657-B 203► Acione o arco de comando do mecanismo de translação apenas quando pretender ligar o mecanismo de translação.

Caso o cortador de relva se altere ou se com‐ porte de forma invulgar durante o trabalho, o cortador de relva poderá encontrar-se num estado inseguro. As pessoas podem sofrer ferimentos graves e podem ocorrer danos materiais.

Dê o trabalho como terminado e dirija-se a um distribuidor oficial STIHL. ■ Poderão ser percetíveis vibrações no cortador de relva durante o trabalho. ► Use luvas de proteção. ► Faça pausas de trabalho. ► Caso existam indícios de problemas de cir‐ culação: consulte um médico. ■ Inspecione as superfície a cortar e preste atenção aos obstáculos. Caso a lâmina se depare com um objeto estranho durante o tra‐ balho, esse mesmo objeto estranho ou partes do mesmo poderão ser projetados a elevada velocidade. As pessoas podem sofrer ferimen‐ tos e podem ocorrer danos materiais. ► Remova os objetos estranhos como pedras, paus, arames, brinquedos ou outros objetos estranhos da área de trabalho. Assinale objetos escon‐ didos que não podem ser removi‐ dos.

Se soltar o arco de comando do mecanismo de corte, a lâmina continuará a rodar durante um curto período de tempo. As pessoas podem ferir-se gravemente. ► Aguarde até que a lâmina deixe de rodar. ■ Caso a lâmina em rotação se depare com um objeto rígido, poderão gerar-se faíscas. As faíscas podem provocar incêndios em ambientes facilmente inflamáveis. As pessoas podem sofrer ferimentos graves ou fatais e podem ocorrer danos materiais.

Não trabalhe em ambientes facilmente inflamáveis. ■ Se o cortador de relva for desligado em super‐ fícies com declive, poderá deslocar-se inad‐ vertidamente. As pessoas podem sofrer feri‐ mentos e podem ocorrer danos materiais.

Apenas solte o cortador de relva se este estiver numa superfície plana e não puder deslocar-se por si mesmo.

Se forem fixados objetos ao guiador, o peso adicional pode fazer que o cortador de relva tombe. As pessoas podem sofrer ferimentos e podem ocorrer danos materiais.

Não fixe quaisquer objetos ao guiador. PERIGRO

Se trabalhar nas imediações de cabos condu‐ tores de tensão, a lâmina poderá entrar em contacto com os cabos condutores de tensão e estes poderão ser danificados. O utilizador pode sofrer ferimentos graves ou fatais.

Não trabalhe nas imediações de cabos condutores de tensão. ■ Se o utilizador trabalhar com trovoada, poderá ser atingido por um relâmpago. O utilizador pode sofrer ferimentos graves ou fatais.

Caso haja trovoada: não trabalhe. ■ Se trabalhar à chuva, poderá escorregar. O utilizador pode sofrer ferimentos graves ou fatais.

Se chover: não trabalhe.

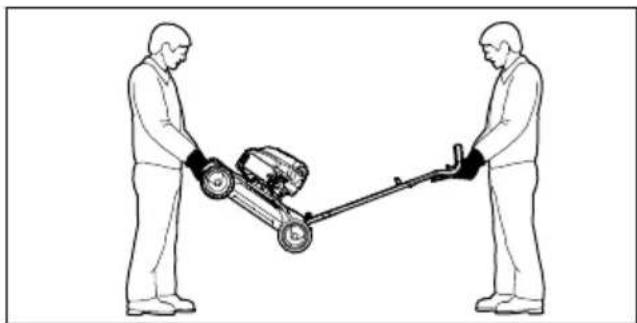

ATENÇÃO ■ O cortador de relva pode tombar ou mover-se durante o transporte. As pessoas podem sofrer ferimentos e podem ocorrer danos materiais.

Desligue o motor. ► Aguarde até que a lâmina deixe de rodar. ► Extraia o conector da vela de igni‐ ção. ► Prenda o cortador de relva com cintas de fixação, correias ou uma rede numa super‐ fície de carga adequada, de modo que não possa tombar nem mover-se.

Depois de o motor ter trabalhado, o silencia‐ dor e o motor podem estar quentes. O utiliza‐ dor pode queimar-se durante o transporte.

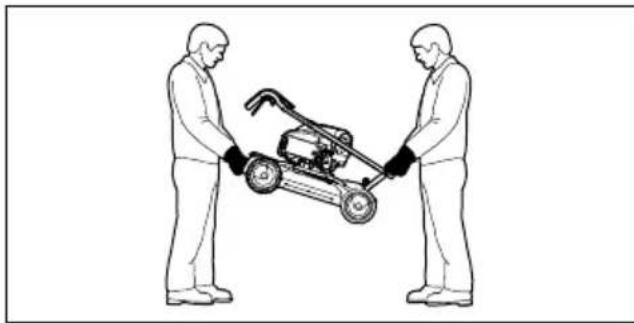

Use luvas de proteção. ► O cortador de relva deverá ser transportado por duas pessoas.

As crianças podem não reconhecer ou avaliar devidamente os perigos do cortador de relva. As crianças podem ferir-se gravemente. português 4 Indicações de segurança 204 0478-111-9657-B► Desligue o motor. ► Guarde o cortador de relva fora do alcance das crianças. ► Guarde o cortador de relva limpo e seco. ■ Se o cortador de relva for guardado em super‐ fícies com declive, poderá deslocar-se inad‐ vertidamente. As pessoas podem sofrer feri‐ mentos e podem ocorrer danos materiais.

Guarde o cortador de relva apenas em superfícies planas.

4.11 Limpeza, manutenção e repa‐

ração ATENÇÃO ■ Se o motor trabalhar durante a limpeza, a manutenção ou a reparação, as pessoas poderão sofrer ferimentos graves e poderão ocorrer danos materiais.

Desligue o motor. ► Aguarde até que a lâmina deixe de rodar. ► Extraia o conector da vela de igni‐ ção. ■ Se o motor trabalhar durante a limpeza, a manutenção ou a reparação, o mecanismo de translação poderá ligar‑se involuntariamente. As pessoas podem sofrer ferimentos graves e podem ocorrer danos materiais.

Desligue o motor. ► Extraia o conector da vela de igni‐ ção. ■ Depois de o motor ter trabalhado, o silencia‐ dor e o motor podem estar quentes. As pes‐ soas podem queimar-se.

Aguarde até o silenciador e o motor terem arrefecido. ■ A utilização de produtos de limpeza agressi‐ vos e a limpeza com um jato de água ou obje‐ tos afiados poderão danificar o cortador de relva ou a lâmina. Caso o cortador de relva ou a lâmina não sejam corretamente limpos, os componentes poderão deixar de funcionar corretamente e os dispositivos de segurança poderão ser desligados. As pessoas podem ferir-se gravemente. ► Limpe o cortador de relva e a lâmina con‐ forme descrito no presente manual de utili‐ zação, 15.2.

Caso não seja realizada uma manutenção ou reparação corretas do cortador de relva e da lâmina, os componentes poderão deixar de funcionar corretamente e os dispositivos de segurança poderão ser desligados. As pes‐ soas podem sofrer ferimentos graves ou fatais.

Substitua as peças gastas ou danificadas. ► Caso seja necessário efetuar a manuten‐ ção ou reparação do cortador de relva: dirija-se a um distribuidor oficial STIHL.

Efetue a manutenção da lâmina conforme descrito no presente manual de utilização. ■ Durante a limpeza, manutenção ou reparação da lâmina, o utilizador poderá cortar-se nos gumes afiados. O utilizador pode sofrer feri‐ mentos.

Use luvas de proteção de material resis‐ tente. ■ A lâmina pode ficar quente ao ser afiada. O utilizador pode queimar-se. ► Aguarde que a lâmina arrefeça. ► Use luvas de proteção de material resis‐ tente. 5 Colocar o cortador de relva operacional

5.1 Colocar o cortador de relva

operacional Antes de iniciar todos os trabalhos, é necessário executar os seguintes passos: ► Garantir que os seguintes componentes se encontram num estado seguro:

Verificar a lâmina, 10.2.

Abrir e ajustar o guiador, 8.1.

Verificar os elementos de comando, 10.1. ► Caso não seja possível executar os passos: não utilize o cortador de relva e dirija‑se a um distribuidor oficial STIHL. 6 Armar o cortador de relva

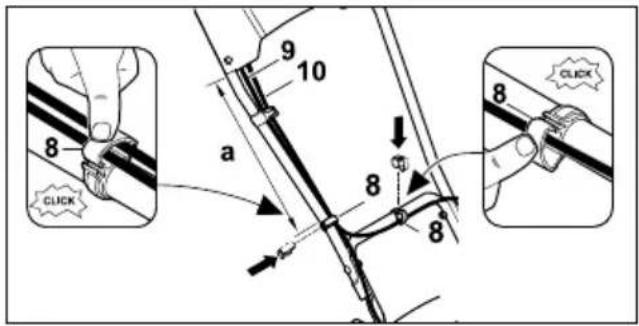

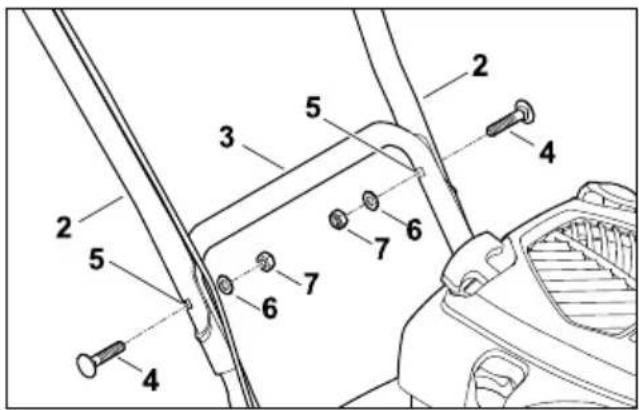

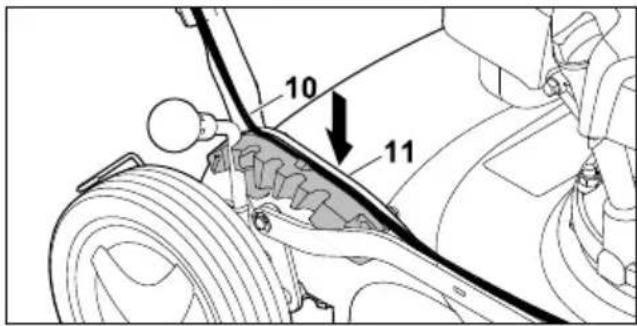

6.1 Montar o guiador

► Desligue o motor. ► Coloque o cortador de relva numa superfície plana. 5 Colocar o cortador de relva operacional português 0478-111-9657-B 205► Encaixe os casquilhos protetores (1) com o lado comprido para dentro na parte superior do guiador (2). ► Alinhe a parte superior do guiador (2) e a parte inferior do guiador (3) de modo a que os furos coincidam. ► Insira os parafusos (4), de fora para dentro, através dos furos (5). ► Encaixe e aperte as anilhas (6) e as por‐ cas (7). ► Pressione os grampos do cabo (8) na parte superior do guiador. ► Introduza os cabos tirantes (9 +10) nos gram‐ pos do cabo (8). ► Feche os grampos do cabo (8) e deixe a tala engatar. ► Fixe o cabo tirante de paragem do motor (9) e o cabo tirante do mecanismo de transla‐ ção (10) com o grampo do cabo (8) do lado direito da parte superior do guiador a uma dis‐ tância a = 37 - 39 cm. ► Fixe o cabo tirante de paragem do motor (9) com o grampo do cabo (8) ao centro da pega de transporte traseira. ► Pressione o cabo tirante do mecanismo de translação (10) na guia (11) no segmento de engate.

6.2 Reabastecer com óleo do

motor O óleo do motor lubrifica e arrefece o motor. A especificação do óleo do motor e o volume de enchimento estão indicados no manual de utili‐ zação do motor. AVISO ■ No estado de entrega não está abastecido óleo do motor. O ligar do motor sem ou com pouco óleo do motor pode danificar o cortador de relva.

Antes de cada processo de arranque, verifi‐ que o nível do óleo do motor e, se necessá‐ rio, reabasteça com óleo do motor. ► Reabasteça com óleo do motor conforme descrito no manual de utilização do motor. 7 Reabastecer o cortador de relva

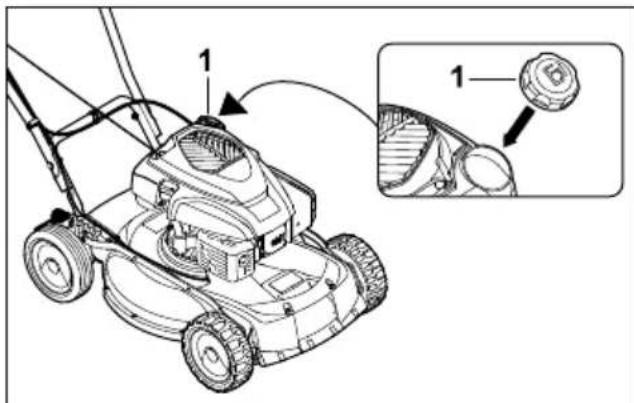

7.1 Reabastecer o cortador de

relva AVISO ■ Se o cortador de relva não for abastecido com um combustível adequado, este pode ser danificado.

Observe o manual de utilização do motor. ► Desligue o motor. ► Coloque o cortador de relva numa superfície plana. ► Limpe a área em torno do fecho do depósito de combustível com um pano húmido. português 7 Reabastecer o cortador de relva 206 0478-111-9657-B► Rode o fecho do depósito de combustível (1) para a esquerda até poder ser removido. ► Remova o fecho do depósito de combustível. ► Utilize um funil adequado para encher com combustível de modo a que o nível fique, no mínimo, a 15 mm do rebordo do depósito de combustível. ► Coloque o fecho do depósito de combustível no depósito de combustível. ► Enrosque o fecho do depósito de combustível no sentido dos ponteiros do relógio e aperte à mão. O depósito de combustível está fechado. 8 Ajustar o cortador de relva ao utilizador

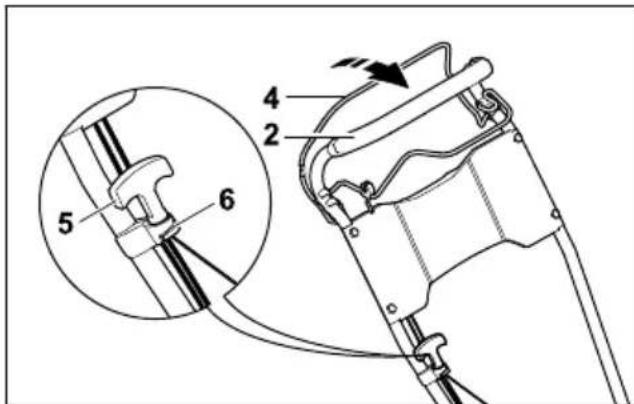

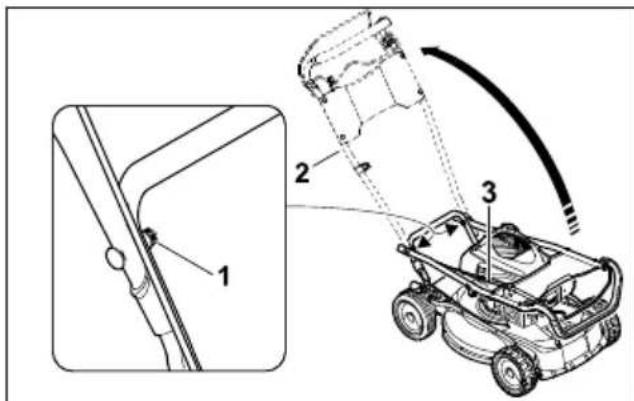

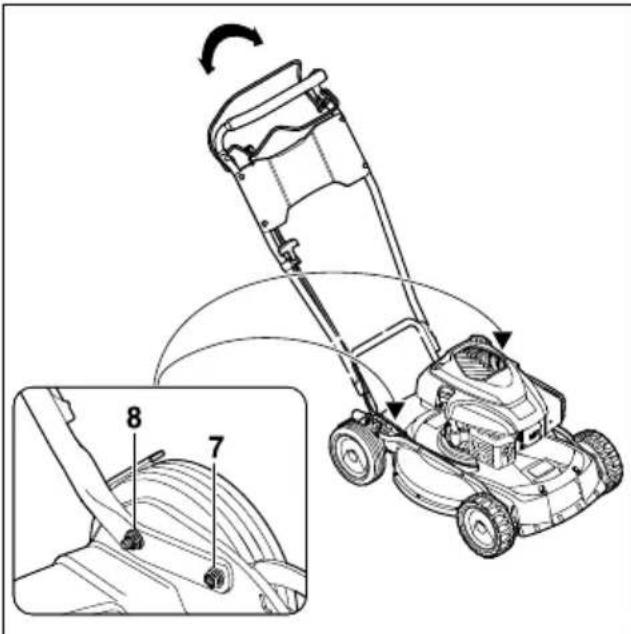

8.1 Abrir e ajustar o guiador

► Desligue o motor. ► Extraia o conector da vela de ignição. ► Coloque o cortador de relva numa superfície plana. ► Desaperte as porcas (1) à esquerda e à direita. ► Abra o guiador (2) e certifique-se de que não entala os cabos tirantes (3). ► Aperte as porcas (1) à esquerda e à direita. O guiador (2) está fixamente ligado ao corta‐ dor de relva. ► Prima e mantenha premido o arco de comando do mecanismo de corte (4) ao guia‐ dor (2). ► Puxe o cabo arrancador (5) lentamente no sentido da guia do cabo (6). ► Engate o cabo arrancador (5) na guia do cabo (6). ► Solte o arco de comando da operação de corte (4). ► Encaixe novamente o conector da vela de ignição. ► Desaperte as porcas (7 + 8). ► Ajuste o guiador movimentando-o para cima e para baixo e mantenha-o nessa posição. ► Aperte as porcas (7 + 8). O guiador está fixamente ligado ao cortador de relva.

8.2 Rebater o guiador

É possível rebater o guiador para transporte ou arrumação com economia de espaço. ► Desligue o motor. ► Extraia o conector da vela de ignição. 8 Ajustar o cortador de relva ao utilizador português 0478-111-9657-B 207► Coloque o cortador de relva numa superfície plana. ► Prima e mantenha premido o arco de comando do mecanismo de corte ao guiador. ► Desengate o cabo arrancador da guia do cabo e passe-o lentamente de novo no sentido do motor. ► Solte o arco de comando da operação de corte. ► Segure o guiador e desaperte as porcas da união roscada do guiador. ► Rebata o guiador para a frente. 9 Arrancar e parar o motor

9.1 Dar arranque ao motor

► Coloque o cortador de relva numa superfície plana. ► Prima e mantenha premido o arco de comando do mecanismo de corte (1) com a mão esquerda no sentido do guiador. ► Puxe lentamente o cabo arrancador (2) com a mão direita até sentir uma resistência. ► Puxe o cabo arrancador (2) rapidamente para fora e deixe-o enrolar até o motor estar a tra‐ balhar. ► Se o motor não arrancar: observe o manual de utilização do motor.

9.2 Desligar o motor

► Coloque o cortador de relva numa superfície plana. ► Solte o arco de comando do mecanismo de corte. O motor desliga-se. ► Saia da posição do utilizador. 10 Verificar o cortador de relva

10.1 Verificar os elementos de

comando Arco de comando do mecanismo de corte e arco de comando do mecanismo de translação ► Desligue o motor. ► Puxe o arco de comando do mecanismo de corte e o arco de comando do mecanismo de translação por completo no sentido do guiador e solte-os novamente. ► Caso o arco de comando do mecanismo de corte ou o arco de comando do mecanismo de translação se moverem com dificuldade ou não regressarem de forma autónoma à posi‐ ção inicial: não utilize o cortador de relva e dirija‑se a um distribuidor oficial STIHL. O arco de comando do mecanismo de corte e o arco de comando do mecanismo de transla‐ ção está avariado.

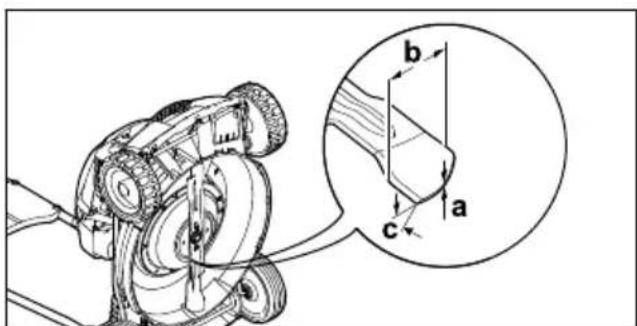

10.2 Verificar a lâmina

► Desligue o motor. ► Extraia o conector da vela de ignição. ► Coloque o cortador de relva com as rodas levantadas, 15.1. ► Meça o seguinte:

Ângulo de afiação c ► Caso a espessura mínima ou a largura mínima não sejam atingidas: Substituir as lâminas, 19.2. ► Caso o ângulo de afiação não seja respeitado: Afiar a lâmina, 19.2. ► Caso existam dúvidas: dirija-se a um distribui‐ dor oficial STIHL. português 9 Arrancar e parar o motor 208 0478-111-9657-B11 Trabalhar com o cortador de relva

11.1 Segurar e conduzir o cortador

de relva ► Segure no guiador com ambas as mãos de modo que os polegares circundem o guiador.

11.2 Ajustar a altura de corte

É possível regular 5 alturas de corte diferentes:

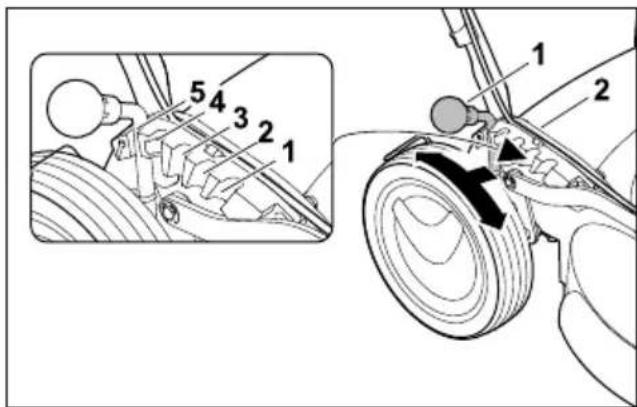

70 mm = posição 5 Ajustar a altura de corte ► Desligue o motor. A lâmina não pode rodar. ► Coloque o cortador de relva numa superfície plana. ► Empurre a alavanca (1) para fora no sentido da roda traseira e mantenha-a nessa posição. ► Coloque a alavanca (1) na posição dese‐ jada (2) e deixe-a engatar.

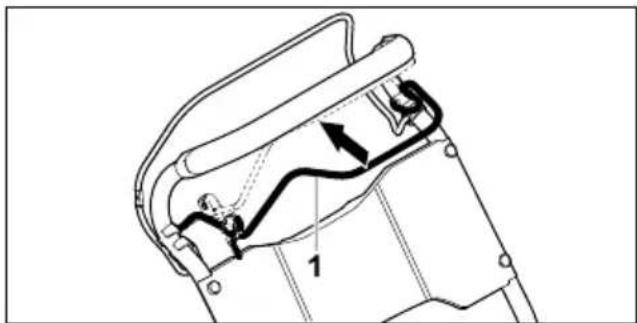

11.3.1 Ligar o mecanismo de translação

► Coloque o cortador de relva numa superfície plana. ► Ligue o motor. ► Puxe o arco de comando do mecanismo de translação (1) por completo na direção do gui‐ ador e segure nesse componente de modo a que o polegar circunde o guiador. O cortador de relva começa a deslocar-se.

11.3.2 Desligar o mecanismo de translação

► Solte o arco de comando do mecanismo de translação. ► Aguarde até que o cortador de relva fique imó‐ vel.

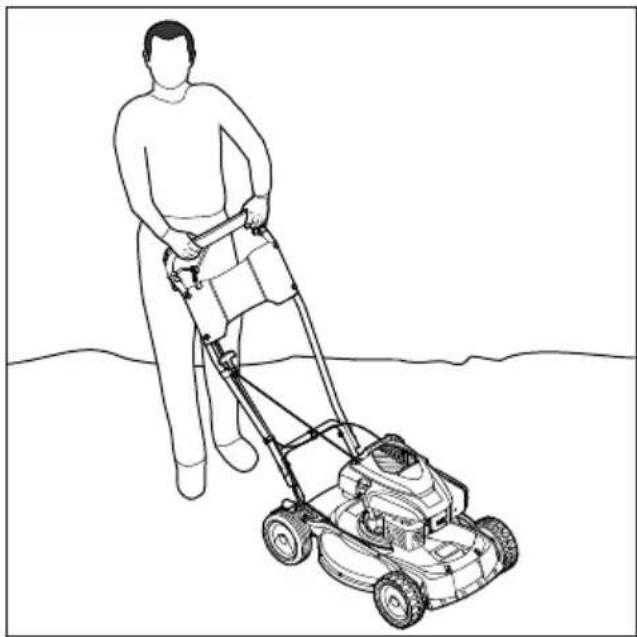

No mulching, a relva cortada é triturada várias vezes, graças à condução especial do fluxo de ar na zona da lâmina, sendo novamente soprada em direção à relva. O material a cortar perma‐ nece sobre o relvado, onde se decompõe facil‐ mente, servindo como adubo natural. Para obter uma relva bonita e espessa, é necessário fazer um mulching frequente. Durante este processo, o corte deve ser feito a um terço da altura da relva. Requisitos para um bom resultado de mulching:

Frequência: Na primavera (período de cresci‐ mento principal), pelo menos 2 vezes por semana. No verão e no outono 1 vez por semana.

Trabalhe de preferência com a relva seca.

Utilize lâminas de corte bem afiadas.

Selecione uma velocidade de avanço baixa.

Varie o sentido de corte e tenha em atenção a sobreposição das filas de corte.

Corte a relva muito alta sempre por etapas. 11 Trabalhar com o cortador de relva português 0478-111-9657-B 209► Se estiver a trabalhar com o mecanismo de translação ligado: conduza o cortador de relva para a frente de forma controlada. ► Se estiver a trabalhar com o mecanismo de translação desligado: Empurre o cortador de relva para a frente de forma lenta e contro‐ lada. 12 Após o trabalho

12.1 Após o trabalho

► Desligue o motor. A lâmina não pode rodar. ► Extraia o conector da vela de ignição. Empurrar o cortador de relva ► Empurre o cortador de relva para a frente de forma lenta e controlada. Transportar o cortador de relva à mão ► Use luvas de proteção de material resistente. ► Caso o cortador de relva seja transportado com o guiador aberto: ► Uma pessoa deverá segurar na parte dian‐ teira do cortador de relva com ambas as mãos na pega de transporte dianteira e uma segunda pessoa deverá segurar no guiador com ambas as mãos. ► O cortador de relva deverá ser levantado e transportado por duas pessoas. ► Caso o cortador de relva seja transportado com o guiador rebatido: ► Rebata o guiador. ► Uma pessoa deverá segurar na parte dian‐ teira do cortador de relva com ambas as mãos na pega de transporte dianteira e uma segunda pessoa deverá segurar na pega de transporte traseira com ambas as mãos. ► O cortador de relva deverá ser levantado e transportado por duas pessoas. Transportar o cortador de relva num veículo ► Fixe o cortador de relva na vertical de modo que não possa tombar nem mover-se. 14 Armazenamento

14.1 Guardar o cortador de relva

► Desligue o motor e deixe-o arrefecer. ► Extraia o conector da vela de ignição. ► Guarde o cortador de relva de modo a que estejam reunidas as seguintes condições:

O cortador de relva está fora do alcance das crianças.

O cortador de relva não pode tombar.

O cortador de relva não pode deslocar-se. português 12 Após o trabalho 210 0478-111-9657-BSe o cortador de relva for guardado durante mais de 3 meses: ► Deixe trabalhar até esvaziar o depósito do combustível. ► Solicite a limpeza do depósito de combustí‐ vel junto de um distribuidor oficial STIHL. ► Mude o óleo do motor conforme indicado no manual de utilização do motor. ► Desaperte a vela de ignição. ATENÇÃO ■ Se o cabo arrancador for puxado para fora com o conector da vela de ignição removido, poderão sair faíscas. As faíscas podem provo‐ car incêndios e explosões em ambientes facil‐ mente inflamáveis ou explosivos. As pessoas podem sofrer ferimentos graves ou fatais e podem ocorrer danos materiais.

Mantenha o conector da vela de igni‐ ção afastado da abertura da vela de ignição. ► Puxe o cabo arrancador várias vezes para fora e deixe-o enrolar. ► Enrosque e aperte bem a vela de ignição. 15 Limpeza

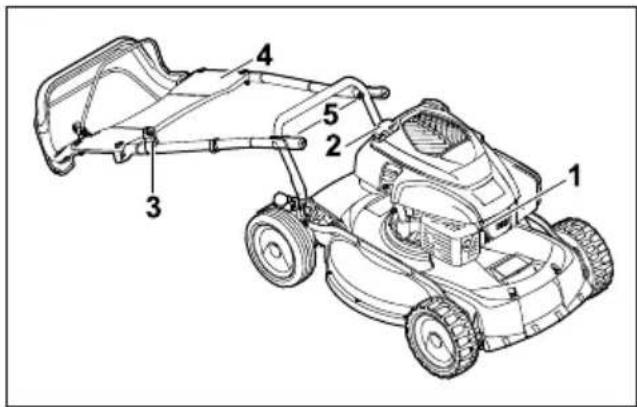

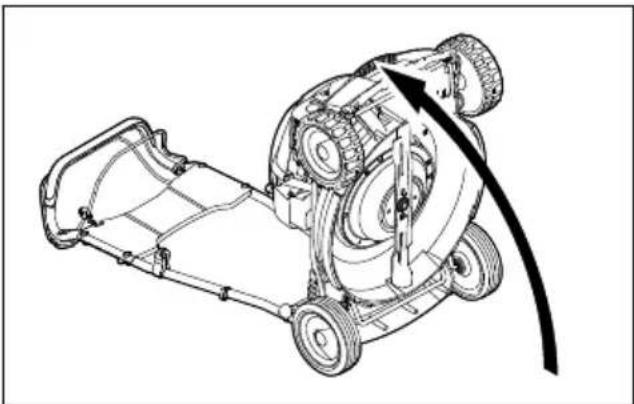

15.1 Colocar o cortador de relva

com as rodas levantadas ► Deixe trabalhar até esvaziar o depósito do combustível. O motor desliga-se. ► Coloque o cortador de relva numa superfície plana.

Ajuste a altura de corte na posição 1, 11.2. ► Extraia o conector da vela de ignição (1). ► Desengate o cabo arrancador (2) da guia do cabo (3). ► Segure o guiador (4) e desaperte as por‐ cas (5). ► Pouse o guiador (4) para trás. ► Coloque o cortador de relva com as rodas levantadas para trás.

15.2 Limpar o cortador de relva

► Desligue o motor. ► Deixe arrefecer o cortador de relva. ► Retire o conector da vela de ignição. ► Limpe o cortador de relva com um pano húmido. ► Limpe as ranhuras de ventilação com um pin‐ cel. ► Coloque o cortador de relva com as rodas levantadas. ► Limpe a área em torno da lâmina e a lâmina com uma tala de madeira, com uma escova macia ou com um pano húmido. 16 Fazer a manutenção

16.1 Intervalos de manutenção

Os intervalos de manutenção são definidos em função das condições do próprio ambiente e das condições de trabalho. A STIHL recomenda os seguintes intervalos de manutenção: Motor ► Efetue a manutenção do motor conforme indi‐ cado no manual de utilização do motor. Cortador de relva ► A verificação do cortador de relva deve ser feita uma vez por ano por um distribuidor ofi‐ cial STIHL.

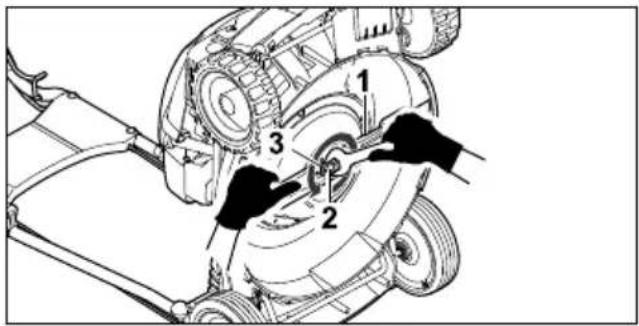

► Desligue o motor. ► Extraia o conector da vela de ignição. ► Coloque o cortador de relva com as rodas levantadas. 15 Limpeza português 0478-111-9657-B 211► Segure na lâmina (1). ► Desenrosque o parafuso (2) e remova-o com a anilha (3). ► Remova a lâmina (1). ► Elimine o parafuso (2) e a anilha (3). Ao montar a lâmina (1), utilize um parafuso novo e uma anilha nova.

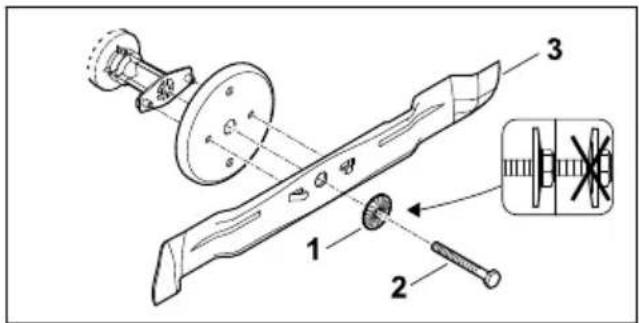

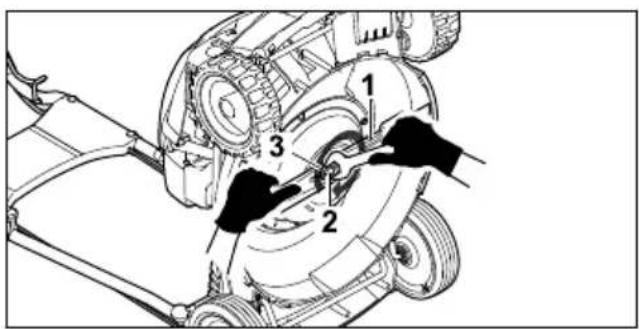

16.2.2 Montar a lâmina

► Desligue o motor. ► Extraia o conector da vela de ignição. ► Coloque o cortador de relva com as rodas levantadas. ► Coloque a nova anilha (1) no novo para‐ fuso (2). ► Aplique o fixador de parafusos Loctite 243 na rosca do parafuso (2). ► Coloque a lâmina (3) de modo que as eleva‐ ções da superfície de contacto engatem nos entalhes da lâmina (3). ► Enrosque o parafuso (2) juntamente com a anilha (1). ► Segure na lâmina (3). ► Aperte o parafuso (2) com 65 Nm.

16.3 Afiar e equilibrar a lâmina

É necessária muita prática para afiar e equilibrar corretamente a lâmina. A STIHL aconselha a que a lâmina seja afiada e equilibrada por um distribuidor oficial STIHL. ATENÇÃO ■ Os gumes da lâmina são afiados. O utilizador pode cortar-se. ► Use luvas de proteção de material resis‐ tente. ► Desligue o motor. ► Retire o conector da vela de ignição. ► Coloque o cortador de relva com as rodas levantadas. ► Desmonte a lâmina. ► Afie a lâmina. Respeite o ângulo de afiação e arrefeça a lâmina, 19.2. A lâmina não pode adquirir uma tonalidade azul ao ser afiada. ► Monte a lâmina. ► Caso existam dúvidas: dirija-se a um distribui‐ dor oficial STIHL. 17 Reparar

17.1 Reparar o cortador de relva

O utilizador não pode reparar o cortador de relva e a lâmina de forma autónoma. ► Caso o cortador de relva ou a lâmina estejam danificados: não utilize o cortador de relva nem a lâmina e dirija-se a um distribuidor ofi‐ cial STIHL. ► Caso as placas informativas estejam ilegíveis ou danificadas: solicite a substituição das pla‐ cas informativas junto de um distribuidor ofi‐ cial STIHL. português 17 Reparar 212 0478-111-9657-B18 Eliminação de avarias

18.1 Resolver avarias do cortador de relva

Avaria Causa Solução Não é possí‐ vel ligar o motor. O arco de comando do meca‐ nismo de corte não está pre‐ mido. ► Dê arranque ao motor conforme descrito no pres‐ ente manual de utilização. O depósito do combustível está vazio. ► Reabasteça o cortador de relva. A conduta do combustível está obstruída. ► Dirija-se a um distribuidor oficial STIHL. O combustível no depósito é de má qualidade, está sujo ou já é velho. ► Utilizar gasolina sem chumbo de marca novo. O filtro de ar está sujo. ► Dirija-se a um distribuidor oficial STIHL. O conector da vela de ignição foi retirado da vela de ignição ou o cabo de ignição não está bem ligado ao conector. ► Encaixe o conector da vela de ignição. ► Verifique a ligação entre o cabo de ignição e o conector. A vela de ignição tem fuligem, está danificada ou existe uma distância incorreta dos elétro‐ dos. ► Limpe ou substitua a vela de ignição. ► Ajuste a distância dos elétrodos. A resistência na lâmina é dema‐ siado elevada. ► Defina uma altura de corte superior. ► Ligue o motor sobre relva mais curta. Dificuldades ao dar arran‐ que ao motor ou a potência do motor dimi‐ nui. O cárter do cortador de relva está entupido. Limpe o cortador de relva. A altura de corte está ajustada numa posição demasiado baixa ou a velocidade de avanço é demasiado elevada. Adapte a altura de corte ou corte a relva mais deva‐ gar. Há água no depósito de com‐ bustível e no carburador ou o carburador está entupido. Esvazie o depósito de combustível, limpe a conduta do combustível e o carburador. O depósito do combustível está sujo. Dirija-se a um distribuidor oficial STIHL. O filtro de ar está sujo. Dirija-se a um distribuidor oficial STIHL. A vela de ignição tem fuligem. Limpe ou substitua a vela de ignição. O motor fica muito quente. O nível do óleo do motor é demasiado reduzido. Reabasteça com óleo do motor ou mude-o, con‐ forme descrito no manual de utilização do motor. As alhetas de refrigeração estão sujas. Limpe o cortador de relva. O cortador de relva vibra fortemente. A lâmina está danificada. Substitua a lâmina. A lâmina não está corretamente montada. Monte a lâmina. A relva não é corretamente cortada. A lâmina está embotada ou gasta. Afie ou substitua a lâmina. 18 Eliminação de avarias português 0478-111-9657-B 21319 Dados técnicos

Potência: 2,6 kW (3,5 CV) às 2800 rpm

Ângulo de afiação = 30°

19.3 Valores de ruído e de vibração

O valor K referente ao nível de pressão acústica é de 2 dB(A). O valor K referente ao nível de potência acústica é de 2,2 dB(A). O valor K refe‐ rente ao valor de vibração é de 1,20 m/s².

Nível de pressão acústica L

Nível de potência acústica garantido L WAd medido de acordo com a 2000/14/EC/ S.I. 2001/1701: 93 dB(A)

medido de acordo com a EN 12096, EN 20643, EN ISO 5395-2, guia‐ dor: 2,40 m/s² É possível consultar informações sobre o cum‐ primento da diretiva 2002/44/EC e S.I. 2005/1093 relativa à informação sobre os agentes físicos (vibrações) em www.stihl.com/ vib .

REACH designa um decreto CE para registar, avaliar e autorizar produtos químicos. Informações para cumprir o decreto REACH podem ser consultadas no site www.stihl.com/ reach . 20 Peças de reposição e acessórios

20.1 Peças de reposição e acessó‐

rios Estes símbolos identificam peças de reposição originais da STIHL e acessó‐ rios originais da STIHL. A STIHL recomenda a utilização de peças de reposição originais da STIHL e acessórios origi‐ nais da STIHL. Peças de reposição e acessórios de outros fabri‐ cantes não podem ser avaliados pela STIHL quanto a fiabilidade, segurança e adequação apesar do constante acompanhamento omer‐ cado e a STIHL não se pode responsabilizar pela sua utilização. As peças de reposição originais da STIHL e os acessórios originais da STIHL estão disponíveis num revendedor especializado da STIHL.

20.2 Peças de reposição importan‐

tes A firma STIHL não se responsabiliza por quais‐ quer danos pessoais e materiais resultantes da utilização de componentes e peças de reposição não aprovadas.

Parafuso da lâmina: 9008 319 9075

É possível consultar informações sobre a elimi‐ nação num distribuidor oficial STIHL. ► Elimine o cortador de relva, a lâmina, a gaso‐ lina, o óleo do motor, os acessórios e a emba‐ lagem de forma correta e ecológica. 22 Declaração de conformi‐ dade CE

Identificação de série: 6383 satisfaz as disposições aplicáveis das diretivas 2000/14/EC, 2006/42/EC, 2014/30/EU e 2011/65/EU e foi desenvolvido e produzido em português 19 Dados técnicos 214 0478-111-9657-Bconformidade com as versões válidas à data da produção das seguintes normas: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982. Entidade nomeada envolvida: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, Alemanha Para determinar o nível de potência acústica medido e garantido, foram respeitados os termos da diretiva 2000/14/EC, anexo VIII.

Nível de potência acústica medido: 91,2 dB(A)

Nível de potência acústica garantido: 93 dB(A) A documentação técnica está guardada junto da STIHL Tirol GmbH. O ano de fabrico e o número de máquina encon‐ tram-se indicados no cortador de relva. Langkampfen, 02.01.2020 STIHL Tirol GmbH em representação de Matthias Fleischer, responsável pela área de Pesquisa e Desenvolvimento em representação de Sven Zimmermann, responsável pela área da Qualidade 23 Declaração de conformi‐ dade UKCA

Identificação de série: 6383 satisfaz as disposições aplicáveis dos regula‐ mentos do Reino Unido "Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001", "Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016" e "The Restric‐ tion of the Use of Certain Hazardous Substances in Electronic Equipment Regulations 2012" e foi desenvolvido e produzido em conformidade com as versões válidas à data da produção das seguintes normas: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982. Entidade nomeada envolvida: TUV Rheinland UK LTD 1011 Stratford Road Solihull, B90 4BN Reino Unido Para determinar o nível de potência acústica medido e garantido, foram respeitados os termos do regulamento do Reino Unido "Noise Emission in the Environment by Equipment for use Out‐ doors Regulations 2001, Schedule 11".

Nível de potência acústica medido: 91,2 dB(A)

Nível de potência acústica garantido: 93 dB(A) A documentação técnica está guardada junto da STIHL Tirol GmbH. O ano de fabrico e o número de máquina encon‐ tram-se indicados no cortador de relva. Langkampfen, 02.11.2021 STIHL Tirol GmbH em representação de Matthias Fleischer, responsável pela área de Pesquisa e Desenvolvimento em representação de Sven Zimmermann, responsável pela área da Qualidade Inhoudsopgave
