KÄYTTÖOHJE RM 4 RTP STIHL

• 6 Ruohonleikkurin kokoaminen p. 107
• 7 Ruohonleikkurin tankkaaminen p. 108
• 8 Ruohonleikkurin säätäminen käyttäjälle p. 108
• 9 Moottorin käynnistäminen ja sammuttami‐ nen p. 109
• 10 Ruohonleikkurin tarkastaminen p. 109
• 11 Ruohonleikkurilla työskenteleminen p. 110
• 12 Työskentelyn jälkeen p. 111
• 13 Kuljettaminen p. 111
• 14 Säilytys p. 111
• 15 Puhdistaminen p. 112
• 16 Huoltaminen p. 112
• 17 Korjaaminen p. 113
• 18 Häiriöiden poistaminen p. 113
• 19 Tekniset tiedot p. 114
• 20 Varaosat ja varusteet p. 115
• 21 Hävittäminen p. 115

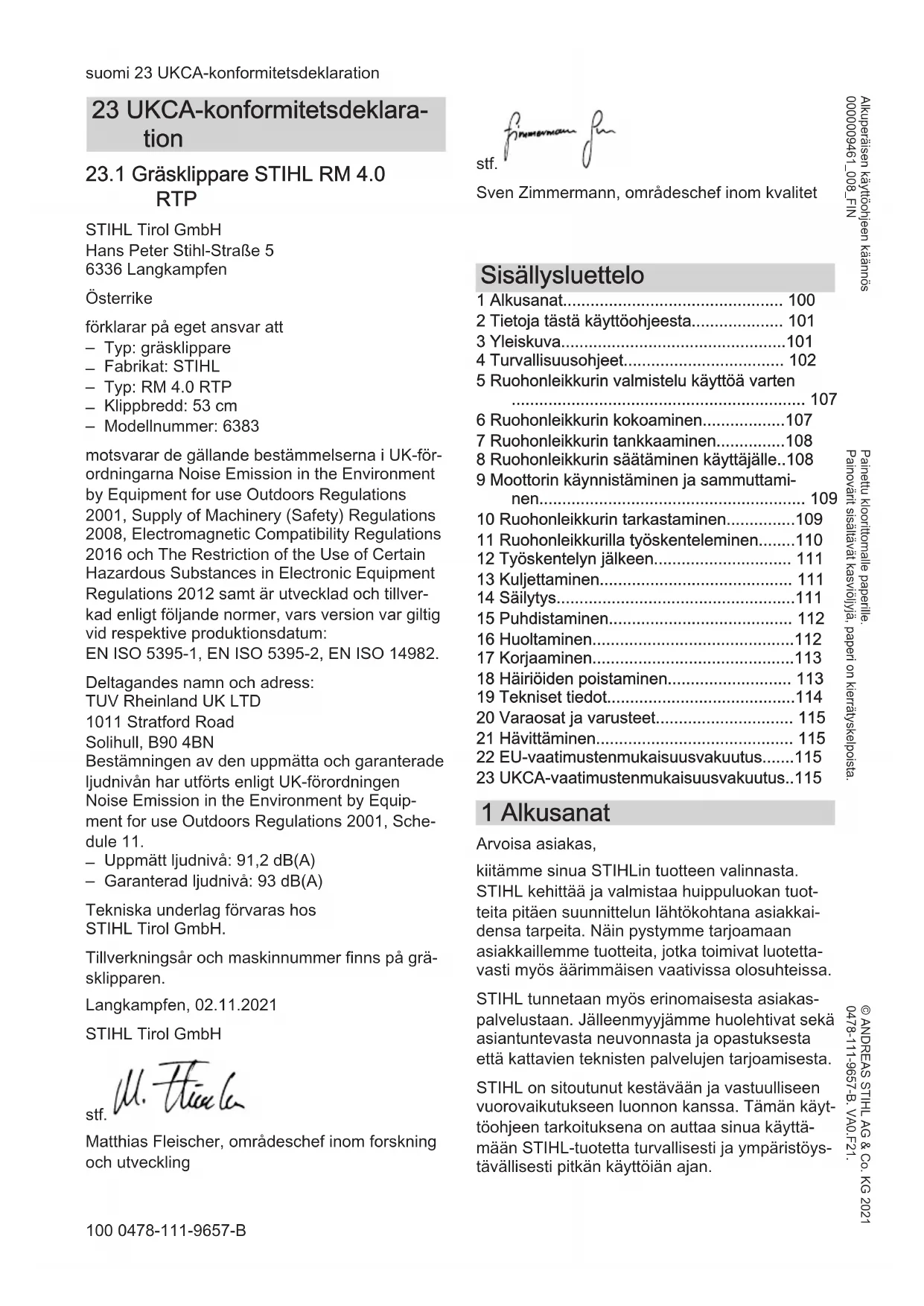

• 22 EU-vaatimustenmukaisuusvakuutus p. 115
• 23 UKCA-vaatimustenmukaisuusvakuutus 1 Alkusanat Arvoisa asiakas, kiitämme sinua STIHLin tuotteen valinnasta. STIHL kehittää ja valmistaa huippuluokan tuot‐ teita pitäen suunnittelun lähtökohtana asiakkai‐ densa tarpeita. Näin pystymme tarjoamaan asiakkaillemme tuotteita, jotka toimivat luotetta‐ vasti myös äärimmäisen vaativissa olosuhteissa. STIHL tunnetaan myös erinomaisesta asiakas‐ palvelustaan. Jälleenmyyjämme huolehtivat sekä asiantuntevasta neuvonnasta ja opastuksesta että kattavien teknisten palvelujen tarjoamisesta. STIHL on sitoutunut kestävään ja vastuulliseen vuorovaikutukseen luonnon kanssa. Tämän käyt‐ töohjeen tarkoituksena on auttaa sinua käyttä‐ mään STIHL-tuotetta turvallisesti ja ympäristöys‐ tävällisesti pitkän käyttöiän ajan. suomi 23 UKCA-konformitetsdeklaration 100 0478-111-9657-B © ANDREAS STIHL AG & Co. KG 2021 0478-111-9657-B. VA0.F21. Painettu kloorittomalle paperille. Painovärit sisältävät kasviöljyjä, paperi on kierrätyskelpoista. Alkuperäisen käyttöohjeen käännös 0000009461_008_FINKiitämme sinua STIHLiä kohtaan osoittamastasi luottamuksesta. Toivomme, että olet tyytyväinen hankkimaasi STIHL-tuotteeseen. Tohtori Nikolas Stihl TÄRKEÄÄ! LUE OPAS ENNEN KÄYTTÖÄ JA SÄILYTÄ SE VASTAISTA KÄYTTÖÄ VARTEN. 2 Tietoja tästä käyttöohjeesta p. 115

2.1 Voimassa olevat asiakirjat

Tämä käyttöopas on EY-direktiivin 2006/42/EC mukainen valmistajan alkuperäiskäyttöopas. Voimassa ovat paikalliset turvallisuusmääräyk‐ set. ► Tämän käyttöohjeen lisäksi lue seuraavat asiakirjat, niin että ymmärrät ne, ja säilytä ne:

Moottorin käyttöohje Kohler HD775

2.2 Tekstin sisältämien varoitusten

merkitseminen VAARA ■ Tämä teksti muistuttaa vaaroista, jotka johta‐ vat vakavaan loukkaantumiseen tai jopa kuo‐ lemaan.

Tekstissä mainittujen toimenpiteiden avulla on mahdollista välttää vakava loukkaantu‐ minen tai jopa kuolema. VAROITUS ■ Tämä teksti muistuttaa vaaroista, jotka voivat johtaa vakavaan loukkaantumiseen tai jopa kuolemaan.

Tekstissä mainittujen toimenpiteiden avulla on mahdollista välttää vakava loukkaantu‐ minen tai jopa kuolema. HUOMAUTUS ■ Tämä teksti muistuttaa vaaroista, jotka voivat johtaa esinevahinkoihin. ► Tekstissä mainittujen toimenpiteiden avulla on mahdollista välttää esinevahingot.

2.3 Tekstissä käytetyt symbolit

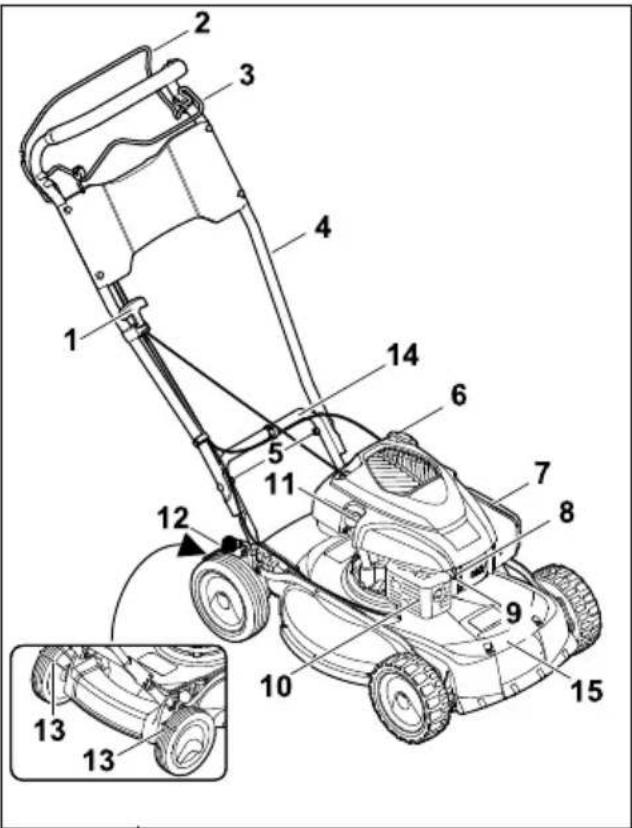

Tämä merkki viittaa johonkin tämän käyt‐ töohjeen lukuun. 3 Yleiskuva

1 Käynnistyskahva Käynnistyskahvaa käytetään moottorin käyn‐ nistämiseen. 2 Leikkuun kytkentäsanka Leikkuun kytkentäsankaa käytetään moottorin käynnistämiseen ja sammuttamiseen. 3 Vedon kytkentäsanka Vedon kytkentäsanka kytkee vedon päälle ja pois. 4 Työntöaisa Työntöaisaa käytetään ruohonleikkurista kiinni pitämiseen, sen ohjaamiseen ja kuljetta‐ miseen. 5 Työntöaisan ruuviliitos Ruuviliitos kiristää työntöaisan ruohonleikku‐ riin. 6 Polttoainesäiliön tulppa Polttoainesäiliön tulppa sulkee polttoainesäi‐ liön täyttöaukon. 7 Suodatinkansi Suodatinkansi peittää ilmansuodattimen. 8 Sytytystulpan pistoke Sytytystulpan pistoke yhdistää sytytysjohdon ja -tulpan. 2 Tietoja tästä käyttöohjeesta suomi 0478-111-9657-B 1019 Sytytystulppa Sytytystulppa sytyttää polttoaine-ilmaseoksen moottorissa. 10 Äänenvaimennin Äänenvaimennin vähentää ruohonleikkurin melupäästöjä. 11 Moottoriöljytulppa Moottoriöljytulppa sulkee moottoriöljyn täyttö‐ aukon. 12 Vipu Vivulla säädetään leikkuukorkeus 13 Pyöräkaavin Pyöräkaavin puhdistaa takapyörät. 14 Takakuljetuskahva Kuljetuskahvaa käytetään ruohonleikkurin kul‐ jettamiseen. 15 Etukuljetuskahva Kuljetuskahvaa käytetään ruohonleikkurin kul‐ jettamiseen.

Ruohonleikkurissa voi olla symboleita, jotka tar‐ koittavat seuraavaa:

Ruohonleikkurin paino

Taattu äänentehotaso direktiivin 2000/14/EC mukaan, dB(A), tuotteiden melupäästöjen vertailemiseksi. Tämä symboli osoittaa polttoainesäi‐ liön tulpan. Tämä symboli osoittaa moottoriöljytul‐ pan. Käynnistä moottori. Pysäytä moottori. Vedon kytkeminen päälle. 4 Turvallisuusohjeet

4.1 Varoitussymbolit

Ruohonleikkurin varoitussymbolit tarkoittavat seuraavaa: Noudata turvallisuusohjeita. Perehdy käyttöohjeeseen, niin että ymmärrät sen, ja säilytä käyttöohje. Noudata sinkoutuvia esineitä koskevia turvallisuusohjeita. Älä kosketa pyörivää terää. Vedä sytytystulpan pistoke kuljetuksen, säilytyksen, huollon ja korjausten ajaksi. Pidä riittävä turvaväli.

4.2 Määräystenmukainen käyttö

Ruohonleikkuri STIHL RM 4.0 RTP on tarkoitettu ruohon leikkaamiseen. VAROITUS

Jos ruohonleikkuria käytetään määräysten vastaisesti, henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja taikka saattaa syntyä esinevahinkoja.

Käytä ruohonleikkuria tämän käyttöohjeen ja moottorin käyttöohjeen mukaisesti.

4.3 Käyttäjää koskevat vaatimukset

Ellei käyttäjä ole perehtynyt ruohonleikkurin käyttöön, hän ei osaa tunnistaa eivätkä arvi‐ oida sen turvallisuusriskejä. Käyttäjälle tai muille henkilöille voi aiheutua vakavia tai hen‐ genvaarallisia vammoja. ► Perehdy käyttöohjeeseen, niin että ymmärrät sen, ja säilytä käyttöohje. ► Jos luovutat ruohonleikkurin toisen henkilön käyttöön: anna sen mukana myös ruohon‐ leikkurin ja moottorin käyttöohje.

Varmista, että käyttäjä täyttää seuraavat vaatimukset:

Käyttäjä on fyysisesti, aistimellisesti ja henkisesti kykenevä käyttämään ruo‐ honleikkuria ja työskentelemään sillä. suomi 4 Turvallisuusohjeet 102 0478-111-9657-BEllei käyttäjä ole fyysisesti, aisteiltaan tai henkisesti täysin kykenevä, hän saa työskennellä pystyleikkurilla vain vas‐ tuuhenkilön valvonnassa tai tämän antamien ohjeiden mukaan.

Käyttäjä osaa tunnistaa ja arvioida ruo‐ honleikkurin turvallisuusriskit.

Käyttäjä on tietoinen, että hän on vas‐ tuussa tapaturmista ja vahingoista.

Käyttäjä on täysi-ikäinen tai kansallisten määräysten mukaisessa valvotussa ammattikoulutuksessa.

STILHin ammattiliike tai asiantunteva ammattilainen on perehdyttänyt käyttä‐ jän, ennen kuin tämä työskentelee ruo‐ honleikkurilla ensimmäistä kertaa.

Käyttäjä ei ole alkoholin, lääkkeiden tai huumeiden vaikutuksen alainen. ► Jos jokin on epäselvää: Ota yhteyttä STIH‐ Lin ammattiliikkeeseen.

4.4 Vaatetus ja varusteet

VAROITUS ■ Työskentelyn aikana esineitä voi sinkoutua ympäriinsä korkealla nopeudella. Käyttäjälle voi aiheutua vammoja.

Käytä kestävästä materiaalista valmistettuja pitkiä housuja. ■ Työn yhteydessä esiintyy melua. Melu voi vahingoittaa kuuloa. ► Käytä kuulosuojaimia. ■ Työskentelyn aikana ilmaan voi nousta pölyä. Pölyn hengittäminen voi altistaa terveysris‐ keille ja aiheuttaa allergisia reaktioita.

Mikäli ilmaan nousee pölyä: Käytä hengitys‐ suojainta. ■ Sopimattomat vaatteet saattavat tarttua kiinni puihin, risuihin ja ruohonleikkuriin. Ilman sopi‐ vaa vaatetusta käyttäjälle voi aiheutua vakavia vammoja.

Käytä ihonmyötäisiä vaatteita. ► Riisu huivit ja korut. ■ Puhdistamisen, huollon ja kuljetuksen aikana käyttäjä voi joutua kosketuksiin terän kanssa. Käyttäjälle voi aiheutua vammoja.

Käytä kestävästä materiaalista valmistettuja työkäsineitä. ■ Jos käyttäjä käyttää sopimattomia jalkineita, hän voi liukastua. Käyttäjälle voi aiheutua vammoja.

Käytä tukevia peittäviä jalkineita, joiden pohjissa on hyvät pito. ■ Terien teroittamisen aikana ympäristöön voi sinkoutua materiaalihiukkasia. Käyttäjälle voi aiheutua vammoja.

Käytä tiiviisti istuvia suojalaseja. Sopivat suojalasit on tarkastettu normin EN 166 tai kansallisten määräysten mukaisesti, ja niitä on kaupoissa saatavana asianmukaisella merkinnällä varustettuina.

Käytä kestävästä materiaalista valmistettuja työkäsineitä.

4.5 Työskentelyalue ja ympäristö

VAROITUS ■ Sivulliset henkilöt, kuten lapset, ja eläimet eivät välttämättä osaa tunnistaa ja arvioida ruohonleikkurin ja sen sinkoamien esineiden aiheuttamia riskejä. Sivullisille henkilöille, kuten lapsille, ja eläimille voi aiheutua vakavia tai hengenvaarallisia vammoja taikka saattaa syntyä esinevahinkoja. ► Pidä sivulliset henkilöt, kuten lapset, ja eläimet, etäällä työskentely‐ alueelta. ► Pysy etäällä esineistä. ► Älä jätä ruohonleikkuria ilman valvontaa. ► Varmista, etteivät lapset voi leikkiä ruohon‐ leikkurilla. ■ Moottorin käydessä äänenvaimentimesta vir‐ taa kuumia pakokaasuja. Kuumat pakokaasut voivat sytyttää herkästi syttyviä materiaaleja ja aiheuttaa tulipalon.

Pidä pakokaasuvirta kaukana syttyvistä materiaaleista.

4.6 Turvallinen toimintakunto

4.6.1 Ruohonleikkuri

Ruohonleikkuri on turvallinen, kun seuraavista seikoista on huolehdittu:

Ruohonleikkuri ei ole vahingoittunut.

Ruohonleikkurista ei valu bensiiniä.

Polttoainesäiliön tulppa on kiinni.

Ruohonleikkurista ei valu öljyä.

Öljyn täyttötulppa on kiinni.

Ruohonleikkuri on puhdas.

Hallintalaitteet toimivat, eikä niihin ole tehty muutoksia.

Terä on oikein asennettu.

Ruohonleikkuriin on asennettu vain alkuperäi‐ siä STIHLin lisävarusteita.

Lisävaruste on oikein asennettu.

Jousitetut mekanismit ovat ehjiä ja toimivat.

Moottori sammuu, kun leikkuu kytkentäsanka vapautetaan. VAROITUS

Elleivät rakenneosat ole turvallisia, ne eivät ehkä toimi asianmukaisesti, turvalaitteet eivät 4 Turvallisuusohjeet suomi 0478-111-9657-B 103ole käytössä ja bensiiniä valuu ruohonleikku‐ rista. Henkilöille voi aiheutua vakavia tai hen‐ genvaarallisia vammoja.

Työskentele vain vahingoittumattoman ruo‐ honleikkurin kanssa. ► Mikäli ruohonleikkurista valuu bensiiniä: Älä käytä ruohonleikkuria ja ota yhteyttä STIH‐ Lin ammattiliikkeeseen.

Sulje polttoainesäiliön tulppa. ► Mikäli ruohonleikkurista valuu öljyä: Älä käytä ruohonleikkuria ja ota yhteyttä STIH‐ Lin ammattiliikkeeseen.

Sulje moottoriöljyn täyttötulppa. ► Jos ruohonleikkuri on likainen: Puhdista ruohonleikkuri. ► Älä tee muutoksia ruohonleikkuriin tai sen turvajärjestelmiin. ► Laitteen suorituskykyä tai polttomoottorin kierroslukua koskevat muutokset ovat kiel‐ lettyjä.

Jos hallintalaitteet eivät toimi: älä työsken‐ tele ruohonleikkurin kanssa. ► Jousitettuihin mekanismeihin voi varastoi‐ tua energiaa. ► Asenna ruohonleikkuriin vain alkuperäisiä STIHLin lisävarusteita. ► Asenna terät tämän käyttöohjeen mukai‐ sesti. ► Asenna lisävarusteet tämän käyttöohjeen tai lisävarusteen käyttöohjeen mukaisesti. ► Älä työnnä esineitä ruohonleikkurin aukkoi‐ hin. ► Vaihda kuluneet tai vialliset ohjetarrat. ► Jos jokin on epäselvää: ota yhteyttä STIH‐ Lin ammattiliikkeeseen.

Terä on turvallinen, kun

Terä ja lisäosat eivät ole vahingoittuneet.

Terä ei ole vääntynyt.

Terä on oikein asennettu.

Terä on oikein teroitettu.

Terässä ei ole jäystettä.

Terä on oikein tasapainotettu.

Terän vähimmäispaksuus ja -leveys eivät ole alittuneet,

Terän kulma on oikea,

Jos terä ei ole turvallinen, siitä voi irrota osia, jotka voivat sinkoutua ympäristöön. Henkilöille voi aiheutua vakavia vammoja.

Työskentele vain, kun terä ja lisäosat ovat vahingoittumattomat. ► Asenna terä oikein. ► Teroita terä oikein. ► Jos terän vähimmäispaksuus tai -leveys on alittunut, vaihda terä. ► Tasapainotuta terä STIHLin ammattiliik‐ keessä. ► Jos jokin on epäselvää: Ota yhteyttä STIH‐ Lin ammattiliikkeeseen.

4.7 Polttoaine ja tankkaaminen

VAROITUS ■ Tässä ruohonleikkurissa käytetty polttoaine on bensiini. Bensiini on erittäin herkästi syttyvää. Bensiini voi aiheuttaa tulipalon tai räjähdyksen tullessaan kosketukseen avotulen tai kuumien pintojen kanssa. Henkilöille voi aiheutua vaka‐ via tai hengenvaarallisia vammoja taikka saat‐ taa syntyä esinevahinkoja.

Suojaa bensiini kuumuudelta ja tulelta. ► Älä päästä bensiiniä läikkymään. ► Mikäli bensiiniä läikkyy: Pyyhi bensiini lii‐ nalla ja yritä käynnistää moottori vasta sit‐ ten, kun ruohonleikkurin kaikki osat ovat kuivia.

Älä tupakoi. ► Älä tankkaa avotulen läheisyydessä. ► Pysäytä moottori ja anna sen jäähtyä ennen tankkausta. ► Jos polttoainesäiliö on tyhjennettävä: tee se ulkona. ► Käynnistä moottori vähintään 3 metrin päässä tankkauspaikasta. ► Älä säilytä ruohonleikkuria sisätiloissa, jos säiliössä on vielä bensiiniä. ■ Bensiinihöyryt voivat aiheuttaa myrkytyksen. ► Älä hengitä bensiinihöyryjä. ► Tankkaa hyvin tuuletetussa paikassa. ■ Ruohonleikkuri kuumenee käytön aikana. Ben‐ siini laajenee ja polttoainesäiliöön voi syntyä ylipaine. Bensiiniä voi roiskua, kun polttoaine‐ säiliön tulppa avataan. Roiskuva bensiini voi syttyä. Käyttäjä voi vammautua vakavasti.

Anna ruohonleikkurin ensin jäähtyä ja avaa vasta sitten polttoainesäiliön tulppa. ■ Bensiinin kanssa kosketuksiin tulleet vaatteet syttyvät herkemmin. Henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja taikka saattaa syntyä esinevahinkoja.

Mikäli vaatteet tulevat kosketuksiin bensii‐ nin kanssa: Vaihda vaatteet. ■ Bensiini voi vahingoittaa ympäristöä. ► Älä päästä bensiiniä läikkymään. ► Hävitä bensiini määräysten mukaan ja ympäristöystävällisesti. ■ Jos bensiiniä pääsee iholle tai silmiin, ne voi‐ vat ärsyyntyä. ► Vältä altistumista bensiinille. suomi 4 Turvallisuusohjeet 104 0478-111-9657-B► Jos iholle on päässyt bensiiniä: pese altistu‐ neet ihoalueet runsaalla vedellä ja saippu‐ alla.

Jos silmiin on päässyt bensiiniä: huuhtele silmiä vähintään 15 minuutin ajan runsaalla vedellä ja hakeudu lääkäriin.

Ruohonleikkurin sytytysjärjestelmä tuottaa kipinöitä. Kipinät voivat aiheuttaa syttyvässä tai räjähdysalttiissa ympäristössä tulipalon tai räjähdyksen. Henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja taikka saattaa syntyä esinevahinkoja.

Käytä moottorin käyttöohjeessa mainittuja sytytystulppia. ► Kierrä sytytystulppa paikalleen ja kiristä. ► Paina sytytystulpan pistoke kiinni. ■ Ruohonleikkuri voi vahingoittua, mikäli ruohon‐ leikkuriin tankataan väärää polttoainetta. ► Käytä tuoretta lyijytöntä matalaoktaanista bensiiniä. ► Noudata moottorin käyttöoppaan ohjeita.

VAROITUS ■ Jos käyttäjä ei käynnistä moottoria oikein, käyttäjä voi menettää ruohonleikkurin hallin‐ nan. Käyttäjä voi vammautua vakavasti.

Käynnistä moottori tämän käyttöohjeen mukaisesti. ■ Tietyissä tilanteissa käyttäjä ei pysty työsken‐ telemään keskittyneesti. Käyttäjä voi kompas‐ tua, kaatua tai loukkaantua vakavasti.

Työskentele rauhallisesti. ► Leikkaa vain silloin, kun sinulla on hyvä näkyvyys. Jos valoa ei ole riittävästi tai näkyvyys on muuten huono, älä työskentele ruohonleikkurin kanssa.

Käytä ruohonleikkuria yksin. ► Varo esteitä. ► Älä kallista ruohonleikkuria. ► Työskentele maassa seisoen ja tasapainosi säilyttäen. ► Jos ilmenee väsymisen merkkejä, on pidet‐ tävä tauko. ► Jos leikkaat ruohoa rinteessä, leikkaa rin‐ nettä poikittaissuuntaan. ► Älä aja tai leikkaa rinteissä, joiden kalte‐ vuus on yli 25° (46,6 %). ► Käytä laitetta erityisen varovasti, kun olet rinteiden, maaston särmien, ojien tai lammi‐ koiden läheisyydessä.

Suunnittele työskentelyajat siten, ettet altistu voimakkaalle tärinälle pitkää aikaa kerrallaan.

Laite tuottaa myrkyllisiä pakokaasuja heti moottorin käynnistyttyä. Pakokaasut voivat aiheuttaa myrkytyksen.

Älä hengitä pakokaasuja. ► Työskentele vain hyvin tuuletetussa pai‐ kassa ruohonleikkurin kanssa. ► Mikäli tunnet pahoinvointia, päänsärkyä, näköhäiriöitä, kuulohäiriöitä tai huimausta: Lopeta työskentely ja hakeudu lääkäriin.

Jos käyttäjä käyttää kuulonsuojaimia ja moot‐ tori käy, käyttäjä ei kuule kaikkia ääniä. ► Työskentele rauhallisesti. ■ Ruohonleikkuri on varustettu moottorin pysäyt‐ timellä. ► Moottori ja terä pysähtyvät 3 sekunnin sisällä, kun leikkuun kytkentäsanka irrote‐ taan.

Pyörivä terä voi viiltää käyttäjää. Käyttäjä voi vammautua vakavasti. ► Vedä sytytystulpan pistoke irti. ► Älä kosketa pyörivää terää. ► Jos terä pysähtyy esteeseen, Pysäytä moottori. Poista esine vasta tämän jälkeen.

Jos veto ei ole päällä työskentelyn aikana, se saatetaan kytkeä vahingossa päälle, jolloin ruohonleikkuri lähtee liikkeelle. Silloin voi syn‐ tyä vakavia vammoja tai esinevahinkoja.

Käytä vedon kytkentäsankaa vain vedon kytkemiseen päälle. ■ Jos ruohonleikkurin käytös muuttuu työskente‐ lyn aikana tai leikkuri toimii epätavallisella tavalla, se ei ehkä ole käyttöturvallinen. Silloin voi syntyä vakavia vammoja tai esinevahin‐ koja.

Lopeta työskentely ja ota yhteyttä STIHLin ammattiliikkeeseen. ■ Työskentelyn aikana ruohonleikkuri voi aiheut‐ taa tärinää. ► Käytä työkäsineitä. ► Pidä taukoja. ► Jos huomaat verenkiertohäiriöiden merk‐ kejä, hakeudu lääkäriin. ■ Tarkasta leikkuualueet ja huomioi esteet. Jos terään osuu työskentelyn aikana vierasesine, esine tai sen osia voi sinkoutua ympäriinsä korkealla nopeudella. Silloin saattaa syntyä henkilö- tai esinevahinkoja. ► Poista vieraat esineet, kuten kivet, oksat, vaijerit, lelut ja muut vierasesi‐ neet työalueelta. Merkitse piilevät esteet, joita ei voi poistaa. 4 Turvallisuusohjeet suomi 0478-111-9657-B 105■ Kun leikkuun kytkentäsanka vapautetaan, terä pyörii vielä vähän aikaa sen jälkeen. Henki‐ löille voi aiheutua vakavia vammoja. ► Odota, kunnes terä pysähtyy. ■ Jos pyörivä terä osuu kovaan esineeseen, voi syntyä kipinöitä. Kipinät voivat aiheuttaa sytty‐ vässä ympäristössä tulipalon. Henkilöille voi aiheutua vakavia tai hengenvaarallisia vam‐ moja taikka saattaa syntyä esinevahinkoja.

Älä työskentele herkästi syttyvässä ympä‐ ristössä. ■ Jos ruohonleikkuri pysäköidään kaltevalle pin‐ nalle, se voi lähteä liikkeelle. Silloin saattaa syntyä henkilö- tai esinevahinkoja.

Päästä ruohonleikkurista irti ainoastaan sil‐ loin, kun se seisoo tasaisella alustalla eikä voi lähteä itsestään liikkeelle.

Työntöaisaan ripustetut esineet voivat aiheut‐ taa ruohonleikurin kaatumisen. Silloin saattaa syntyä henkilö- tai esinevahinkoja.

Älä ripusta mitään työntöaisaan. VAARA ■ Jos työympäristössä on jännitteisiä johtoja, terä voi osua johtoihin ja vahingoittaa niitä. Käyttäjälle voi aiheutua vakavia tai hengen‐ vaarallisia vammoja.

Älä työskentele ympäristössä, jossa on jän‐ nitteisiä johtoja. ■ Ukonilmalla työskennellessä käyttäjään voi osua salama. Käyttäjälle voi aiheutua vakavia tai hengenvaarallisia vammoja.

Älä työskentele ukonilmalla. ■ Käyttäjä voi liukastua sateessa. Käyttäjälle voi aiheutua vakavia tai hengenvaarallisia vam‐ moja.

Älä työskentele sateella.

Kuljetuksen aikana ruohonleikkuri voi kaatua tai muuten liikkua paikaltaan. Silloin saattaa syntyä henkilö- tai esinevahinkoja.

Pysäytä moottori. ► Odota, kunnes terä pysähtyy. ► Vedä sytytystulpan pistoke irti. ► Varmista ruohonleikkuri kiristysvöillä, hih‐ noilla tai verkolla sopivalle alustalle siten, ettei se pääse kaatumaan eikä muuten liik‐ kumaan.

Käynnin jälkeen äänenvaimennin ja moottori ovat kuumia. Käyttäjälle voi aiheutua palovam‐ moja.

Ruohonleikkurin työntäminen. ■ Ruohonleikkuri on raskas. Jos käyttäjä kantaa ruohonleikkuria yksin, hän voi loukkaantua. ► Käytä työkäsineitä. ► Kanna ruohonleikkuria toisen henkilön kanssa.

VAROITUS ■ Lapset eivät osaa tunnistaa eivätkä arvioida ruohonleikkurin turvallisuusriskejä. Lapsille voi aiheutua vakavia vammoja.

Pysäytä moottori. ► Säilytä ruohonleikkuria lasten ulottumatto‐ missa. ► Säilytä ruohonleikkuri puhtaana ja kuivana. ■ Jos ruohonleikkuria säilytetään kaltevalla pin‐ nalla, se voi lähteä liikkeelle. Silloin saattaa syntyä henkilö- tai esinevahinkoja.

Säilytä ruohonleikkuria tasaisella alustalla.

4.11 Puhdistus, huolto ja korjaami‐

Mikäli moottori käy puhdistuksen, huollon ja korjauksen aikana, seurauksena voi olla vaka‐ via vammoja ja aineellisia vahinkoja.

Pysäytä moottori. ► Odota, kunnes terä pysähtyy. ► Vedä sytytystulpan pistoke irti. ■ Mikäli moottori käynnistyy puhdistuksen, huol‐ lon ja korjauksen aikana, veto voi kytkeytyä tahattomasti. Silloin voi syntyä vakavia vam‐ moja tai esinevahinkoja.

Pysäytä moottori. ► Vedä sytytystulpan pistoke irti. ■ Käynnin jälkeen äänenvaimennin ja moottori ovat kuumia. Henkilöille voi aiheutua palovam‐ moja. suomi 4 Turvallisuusohjeet 106 0478-111-9657-B► Odota, kunnes äännevaimennin ja moottori ovat jäähtyneitä. ■ Voimakkaat puhdistusaineet, puhdistaminen vesisuihkulla ja terävät esineet voivat vaurioit‐ taa ruohonleikkuria tai terää. Ellei ruohonleik‐ kuria tai terää puhdisteta oikein, rakenneosat eivät ehkä toimi asianmukaisesti eivätkä turva‐ laitteet ehkä ole käytössä. Henkilöille voi aiheutua vakavia vammoja.

Puhdista ruohonleikkuri ja terä tämän käyt‐ töohjeen mukaisesti, 15.2. ■ Ellei ruoholeikkuria tai terää huolleta tai korjata oikein, rakenneosat eivät ehkä toimi asianmu‐ kaisesti eivätkä turvalaitteet ehkä ole käy‐ tössä. Henkilöille voi aiheutua vakavia tai hen‐ genvaarallisia vammoja.

Vaihda kuluneet tai vialliset osat. ► Jos ruohonleikkuri kaipaa huoltoa tai kor‐ jausta, Ota yhteyttä STIHLin ammattiliikkee‐ seen.

Huolla terät tämän käyttöohjeen mukaisesti. ■ Terän puhdistamisen, huollon ja korjauksen aikana terävä terä voi aiheuttaa viiltovammoja. Käyttäjälle voi aiheutua vammoja.

Käytä kestävästä materiaalista valmistettuja työkäsineitä. ■ Terä voi kuumentua teroituksen aikana. Käyt‐ täjälle voi aiheutua palovammoja. ► Odota, kunnes terä on jäähtynyt. ► Käytä kestävästä materiaalista valmistettuja työkäsineitä. 5 Ruohonleikkurin valmistelu käyttöä varten

5.1 Ruohonleikkurin valmistelemi‐

nen käyttöä varten Aina ennen töiden aloittamista on suoritettava seuraavat vaiheet: ► Varmista, että seuraavat rakenneosat ovat tur‐ vallisia:

ruohonleikkuri, 4.6.1

Puhdista ruohonleikkuri, 15.2.

Tarkasta terä, 10.2.

Täytä moottoriöljy, 6.2.

Käännä työntöaisa auki ja säädä se, 8.1.

Tankkaa ruohonleikkuri, 7.1.

Aseta leikkuukorkeus, 11.2.

Tarkasta hallintalaitteet, 10.1. ► Jos vaiheita ei voi suorittaa: Älä käytä ruohon‐ leikkuria. Ota yhteyttä STIHLin ammattiliikkee‐ seen. 6 Ruohonleikkurin kokoami‐ nen

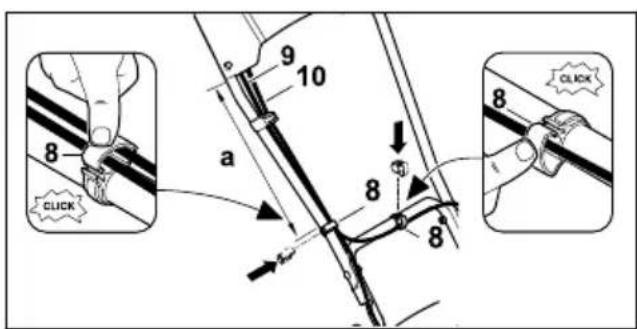

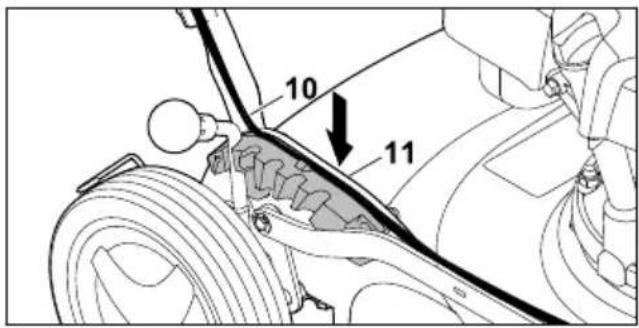

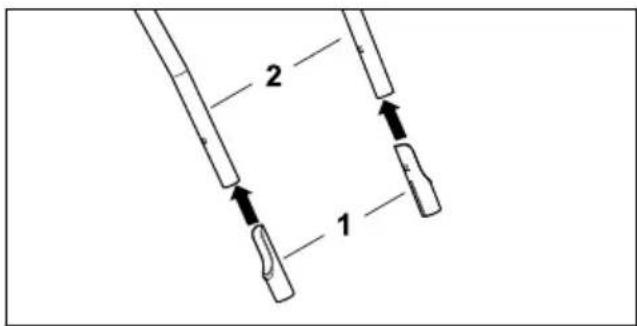

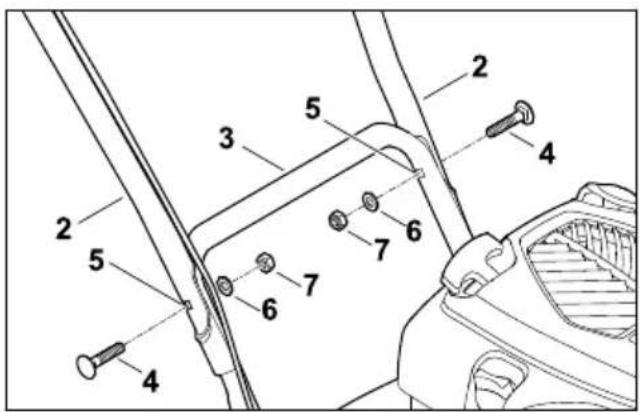

6.1 Työntöaisan kiinnitys

► Pysäytä moottori. ► Aseta ruohonleikkuri tasaiselle alustalle. ► Työnnä suojaholkit (1) pitkä sivu sisäänpäin työntöaisan yläosan (2) päälle. ► Pidä työntöaisan yläosaa (2) ruohonleikkurin alaosaa (3) vasten niin, että reiät ovat kohdak‐ kain. ► Työnnä ruuvit (4) molemmilla puolilla ulkoa sisäänpäin reikien (5) läpi. ► Aseta aluslevyt (6) ja mutterit (7) paikoilleen ja kiristä. ► Paina johtopidikkeet (8) työntöaisan yläosaan. ► Aseta vaijerit (9+10) johtopidikkeisiin (8). ► Sulje johtopidikkeet (8) ja anna korvakkeen lukittua. ► Kiinnitä moottorin pysäytysvaijeri (9) ja vedon kytkentävaijeri (10) johtopidikkeellä (8) oikealle työntöaisan yläosaan a = 37 - 39 cm välein. 5 Ruohonleikkurin valmistelu käyttöä varten suomi 0478-111-9657-B 107► Kiinnitä moottorin pysäytysvaijeri(9) johtopidik‐ keellä (8) keskelle takakantokahvaa. ► Paina vedonkytkentävaijeri (10) ohjaimeen (11) lukkosegmentissä.

6.2 Moottoriöljyn täyttö

Moottoriöljy voitelee ja jäähdyttää moottorin. Moottoriöljyn erittelyt ja täyttömäärät löytyvät moottorin käyttöohjeista. HUOMAUTUS ■ Toimitettaessa moottorissa ei ole moottoriöl‐ jyä. Moottorin käynnistäminen ilman öljyä tai liian vähällä öljymäärällä voi vahingoittaa ruo‐ honleikkuria.

Tarkasta moottorin öljymäärä ennen käyn‐ nistystä ja lisää tarvittaessa moottoriöljyä. ► Lisää moottoriöljyä moottorin käyttöohjeen mukaan. 7 Ruohonleikkurin tankkaa‐ minen

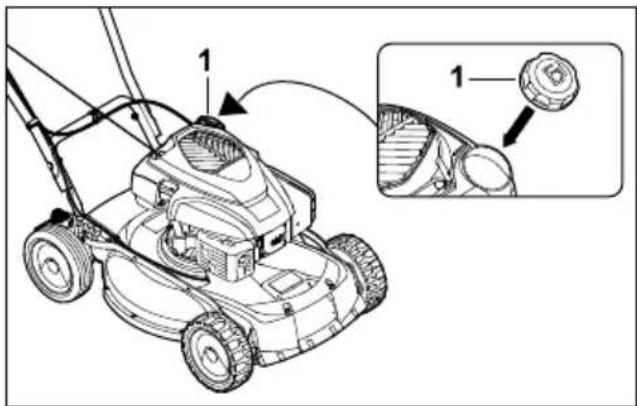

7.1 Ruohonleikkurin tankkaaminen

HUOMAUTUS ■ Ruohonleikkuri voi vahingoittua, mikäli ruohon‐ leikkuriin tankataan väärää polttoainetta. ► Noudata moottorin käyttöohjeita. ► Pysäytä moottori. ► Aseta ruohonleikkuri tasaiselle alustalle. ► Puhdista polttoainesäiliön tulpan ympäristö kostealla liinalla. ► Kierrä polttoainesäiliön tulppaa (1) vastapäi‐ vään niin kauan, kunnes tulpan voi irrottaa. ► Irrota polttoainesäiliön tulppa. ► Tankkaa polttoainetta sopivalla suppilolla niin, että polttoainetaso on vähintään 15 mm päässä polttoainesäiliön reunasta. ► Aseta polttoainesäiliön tulppa paikalleen. ► Kierrä polttoainesäiliön tulppaa myötäpäivään ja kiristä käsin. Polttoainesäiliö on kiinni. 8 Ruohonleikkurin säätämi‐ nen käyttäjälle

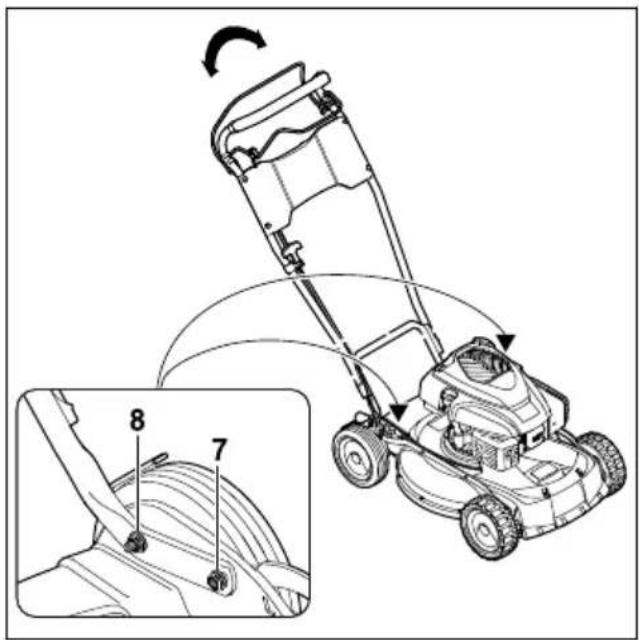

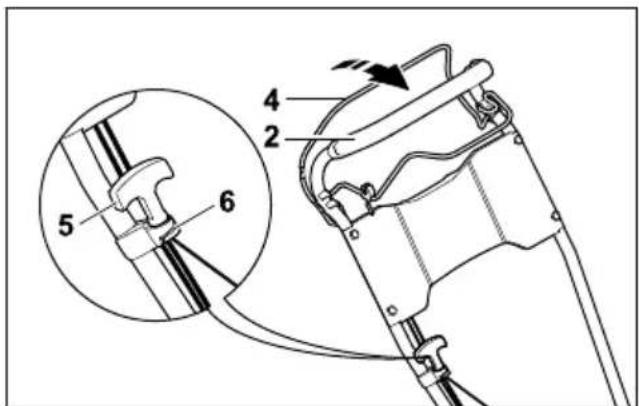

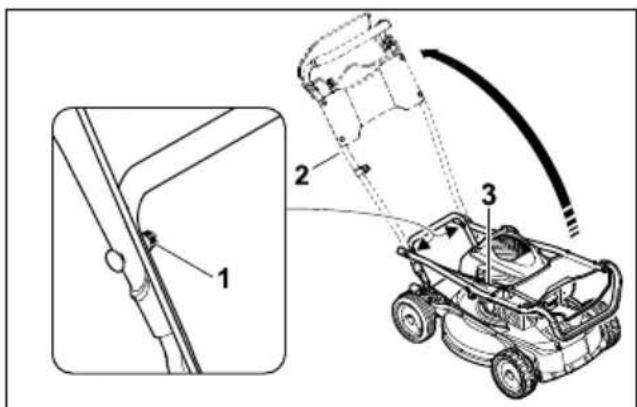

8.1 Työntöaisan auki taittaminen ja

säätäminen ► Pysäytä moottori. ► Vedä sytytystulpan pistoke irti. ► Aseta ruohonleikkuri tasaiselle alustalle. ► Löysää mutterit (1) vasemmalta ja oikealta. ► Käännä työntöaisa (2) ylös varoen, etteivät vaijerit (3) joudu puristuksiin. ► Kiristä mutterit (1) vasemmalla ja oikealla. Työntöaisa (2) on pitävästi kiinni ruohonleikku‐ rissa. suomi 7 Ruohonleikkurin tankkaaminen 108 0478-111-9657-B► Paina leikkuun kytkentäsanka (4) työntöaisaa (2) vasten ja pidä painettuna. ► Vedä käynnistyskahva (5) hitaasti narunohjai‐ men (6) suuntaan. ► Kiinnitä käynnistyskahva (5) narunohjaimeen (6). ► Päästä leikkuun kytkentäsanka (4) vapaaksi. ► Paina sytytystulpan pistoke kiinni. ► Löysää mutterit (7+8). ► Säädä työntöaisa sopivalle käyttökorkeudelle nostamalla ja laskemalla sitä ja pidä sitä pai‐ kallaan. ► Kiristä mutterit (7+8). Työntöaisa on pitävästi kiinni ruohonleikku‐ rissa.

8.2 Työntöaisan taittaminen

Työntöaisa voidaan taittaa kasaan tilaa säästä‐ vää kuljetusta ja säilytystä varten. ► Pysäytä moottori. ► Vedä sytytystulpan pistoke irti. ► Aseta ruohonleikkuri tasaiselle alustalle. ► Paina leikkuun kytkentäsanka työntöaisaa vasten ja pidä painettuna. ► Irrota käynnistyskahva vaijeriohjaimesta ja päästä hitaasti moottorin suuntaan. ► Päästä leikkuun kytkentäsanka vapaaksi. ► Pidä kiinni työntöaisasta ja löysää työntöaisan mutterit. ► Taita työntöaisa eteen. 9 Moottorin käynnistäminen ja sammuttaminen

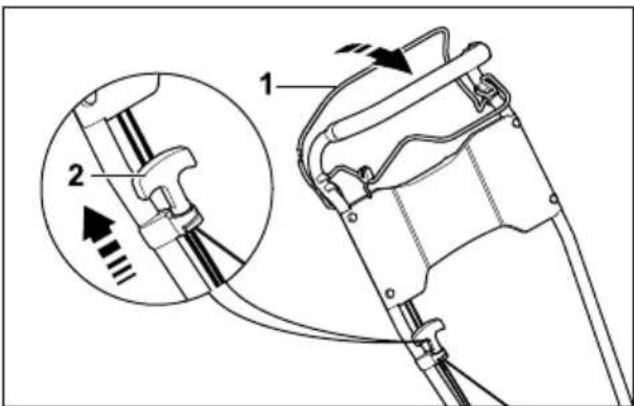

9.1 Moottorin käynnistys

► Aseta ruohonleikkuri tasaiselle alustalle. ► Paina leikkuun kytkentäsanka (1) vasemmalla kädellä työntöaisaa vasten ja pidä painettuna. ► Vedä käynnistyskahva (2) oikealla kädellä hitaasti tuntuvaan vasteeseen saakka. ► Nykäise sitten käynnistyskahvasta (2) ja päästä se takaisin, kunnes moottori käynnis‐ tyy. ► Jos moottori ei käynnisty: Noudata moottorin käyttöohjeita.

9.2 Moottorin pysäytys

► Aseta ruohonleikkuri tasaiselle alustalle. ► Päästä leikkuun kytkentäsanka vapaaksi. Moottori sammuu. ► Poistu käyttäjän paikalta. 10 Ruohonleikkurin tarkasta‐ minen

10.1 Hallintalaitteiden tarkastaminen

Leikkuun kytkentäsanka ja vedon kytkentäsanka ► Pysäytä moottori. ► Vedä leikkuun kytkentäsanka ja vedon kytken‐ täsanka kokonaan työntöaisaa vasten ja irrota ne. ► Jos leikkuun kytkentäsanka tai vedon kytken‐ täsanka on jäykkä tai se ei palaa lähtöasen‐ toon: Älä käytä ruohonleikkuria. Ota yhteyttä STIHLin ammattiliikkeeseen. Vedon kytkentäsanka tai leikkuun kytkentä‐ sanka on viallinen. 9 Moottorin käynnistäminen ja sammuttaminen suomi 0478-111-9657-B 10910.2 Terän tarkastus ► Pysäytä moottori. ► Vedä sytytystulpan pistoke irti.

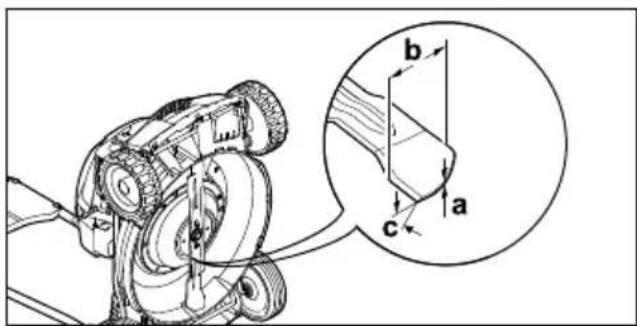

Nosta ruohonleikkuri pystyyn, 15.1. ► Tarkasta seuraavat:

Teroituskulma c ► Jos terän vähimmäispaksuus tai -leveys on alittunut, vaihda terä,

Jos terän kulma ei ole oikea, teroita terä,

► Jos jokin on epäselvää: Ota yhteyttä STIHLin ammattiliikkeeseen. 11 Ruohonleikkurilla työsken‐ teleminen

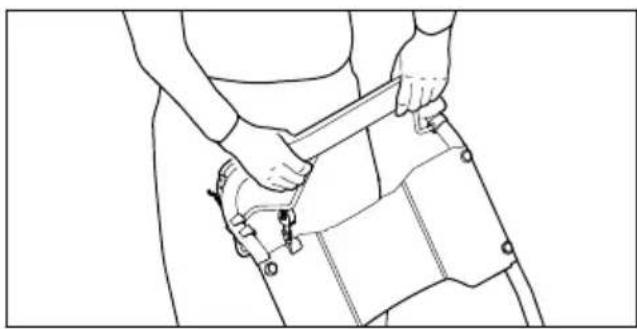

11.1 Ruohonleikkurista kiinni pitämi‐

nen ja sen ohjaaminen ► Pidä työntöaisasta kiinni molemmin käsin siten, että peukalot ympäröivät työntöaisan.

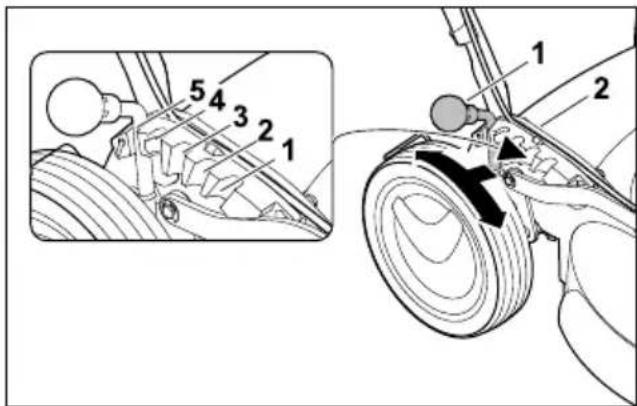

11.2 Leikkuukorkeuden säätäminen

Säädettävissä on viisi eri leikkuukorkeutta:

70 mm = asento 5 Leikkuukorkeuden säätäminen ► Pysäytä moottori. Terä ei saa pyöriä. ► Aseta ruohonleikkuri tasaiselle alustalle. ► Paina leikkuukorkeuden säätövipua (1) ulos takapyörään päin ja pidä siinä. ► Aseta vipu (1) haluttuun asentoon (2) ja anna vivun lukittua paikalleen.

11.3 Vedon kytkeminen päälle ja

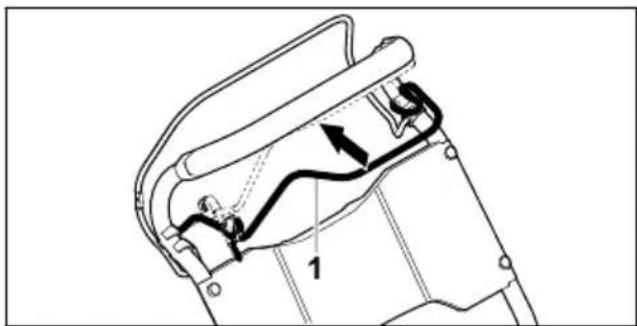

11.3.1 Vedon kytkeminen päälle

► Aseta ruohonleikkuri tasaiselle alustalle. ► Käynnistä moottori. ► Vedä vedon kytkentäsanka (1) kokonaan työn‐ töaisaa vasten ja pidä kiinni siten, että peukalo ympäröi työntöaisan. Ruohonleikkuri lähtee liikkeelle.

11.3.2 Vedon kytkeminen pois päältä

► Päästä vedon kytkentäsanka vapaaksi. ► Odota, kunnes ruohonleikkuri pysähtyy.

11.4 Allesilppuava leikkuu

Allesilppuavan leikkuun aikana ilmavirta ohjaa katkaistun ruohon useita kertoja leikkuutilaan sil‐ puttavaksi ja puhaltaa sen sitten takaisin nurmi‐ kon pohjalle. Leikkuujäte jää nurmikolle, missä se lahoaa nopeasti toimien luonnollisena lannoit‐ teena. Nurmikosta saadaan kaunis ja tuuhea usein toistuvalla allesilppuavalla leikkuulla, jolloin ruohon pituudesta leikataan yksi kolmasosa. Näin saat hyvän leikkuujäljen allesilppuamalla:

Tiheys: Leikkaa keväällä (pääkasvuaikana) vähintään kaksi kertaa viikossa, kesällä ja syk‐ syllä kerran viikossa.

Työskentele mieluiten ruohon ollessa kuivaa. suomi 11 Ruohonleikkurilla työskenteleminen 110 0478-111-9657-B– Käytä hyvin teroitettuja leikkuuteriä.

Vaihtele leikkuusuuntaa ja leikkaa kaistat limit‐ täin.

Leikkaa hyvin pitkä ruoho aina vaiheittain. ► Jos työskentelet veto kytkettynä: Aja ruohon‐ leikkuria hallitusti eteenpäin. ► Jos työskentelet veto poiskytkettynä: Työnnä ruohonleikkuria hitaasti ja hallitusti eteenpäin. 12 Työskentelyn jälkeen

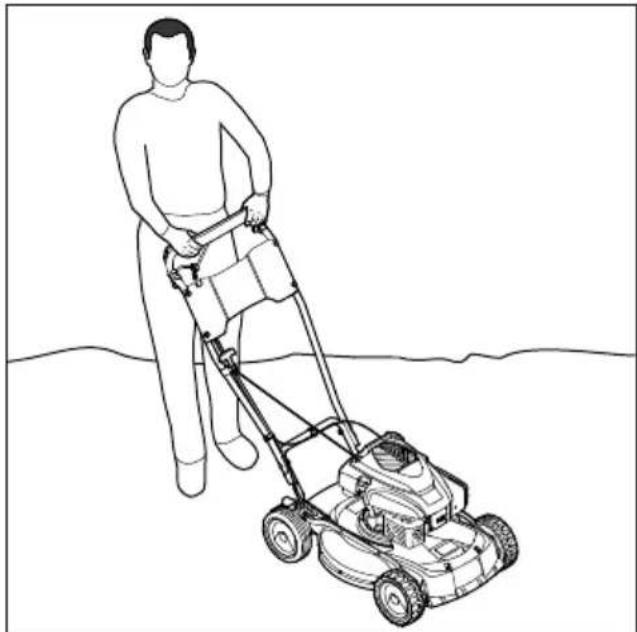

12.1 Työskentelyn jälkeen

► Pysäytä moottori. ► Jos ruohonleikkuri on märkä: Anna ruohonleik‐ kurin kuivua. ► Puhdista ruohonleikkuri. 13 Kuljettaminen

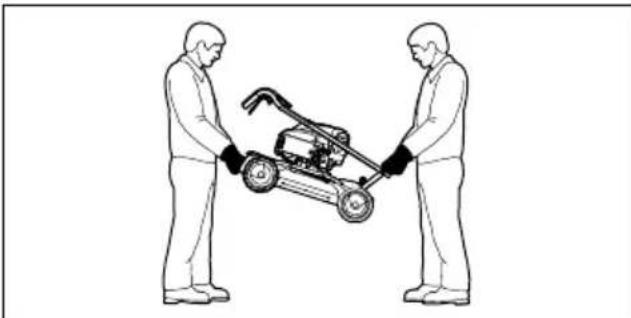

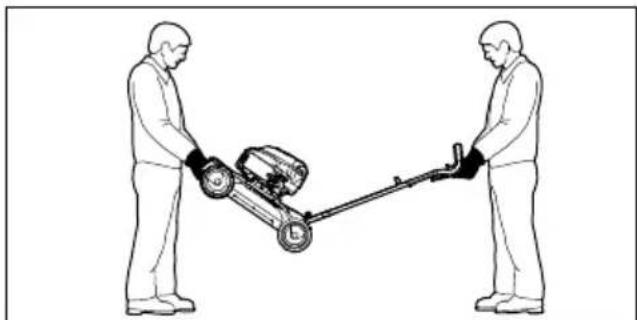

13.1 Ruohonleikkurin kuljetus

► Pysäytä moottori. Terä ei saa pyöriä. ► Vedä sytytystulpan pistoke irti. Ruohonleikkurin työntäminen ► Työnnä ruohonleikkuria hitaasti ja hallitusti eteenpäin. Ruohonleikkurin kantaminen ► Käytä kestävästä materiaalista valmistettuja työkäsineitä. ► Jos ruohonleikkuria kuljetetaan työntöaisa ulostaitettuna: ► Yhden henkilön on pidettävä molemmin käsin kiinni etupään kuljetuskahvasta ja toi‐ sen henkilön on pidettävä molemmin käsin kiinni työntöaisasta. ► Nosta ja kanna ruohonleikkuria toisen hen‐ kilön kanssa. ► Jos ruohonleikkuria kuljetetaan työntöaisa kokoontaitettuna: ► Taita työntöaisa kokoon. ► Yhden henkilön on pidettävä molemmin käsin kiinni etupään kuljetuskahvasta ja toi‐ sen henkilön on pidettävä molemmin käsin kiinni takapään kuljetuskahvasta. ► Nosta ja kanna ruohonleikkuria toisen hen‐ kilön kanssa. Ruohonleikkurin kuljettaminen ajoneuvossa ► Varmista ruohonleikkuri siten, ettei se pääse kaatumaan eikä muuten liikkumaan. 14 Säilytys

14.1 Ruohonleikkurin säilyttäminen

► Pysäytä moottori ja anna sen jäähtyä. ► Vedä sytytystulpan pistoke irti. ► Noudata ruohonleikkurin säilyttämisessä seu‐ raavia ohjeita:

Ruohonleikkuri on puhdas ja kuiva.

Ruohonleikkuri ei voi kaatua.

Ruohonleikkuri ei voi lähteä liikkeelle. 12 Työskentelyn jälkeen suomi 0478-111-9657-B 111Jos aiot varastoida ruohonleikkuria yli 3 kuu‐ kautta: ► Aja polttoainesäiliö tyhjäksi. ► Puhdistuta polttoainesäiliö STIHLin ammat‐ tiliikkeessä. ► Vaihda moottoriöljy moottorin käyttöohjeen mukaisesti. ► Kierrä sytytystulppa ulos. VAROITUS ■ Jos käynnistyskahvasta vedetään sytytystul‐ pan pistoke irrotettuna, siitä voi lentää kipi‐ nöitä. Kipinät voivat aiheuttaa syttyvässä tai räjähdysalttiissa ympäristössä tulipalon tai räjähdyksen. Henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja taikka saattaa syntyä esinevahinkoja.

Pidä sytytystulpan pistoke syttymisvaa‐ ran takia etäällä sytytystulpan reiästä. ► Nykäise useita kertoja käynnistyskahvasta. ► Kierrä sytytystulppa paikalleen ja kiristä. 15 Puhdistaminen

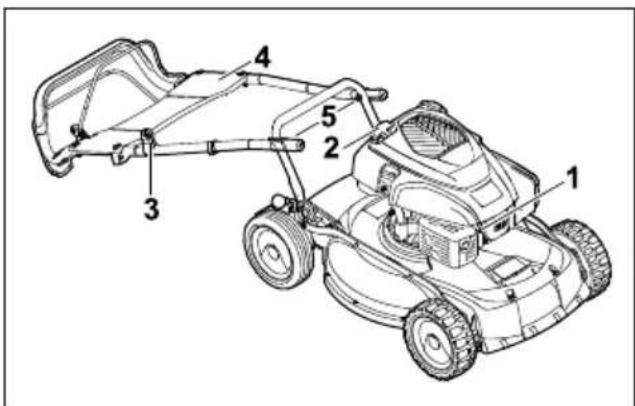

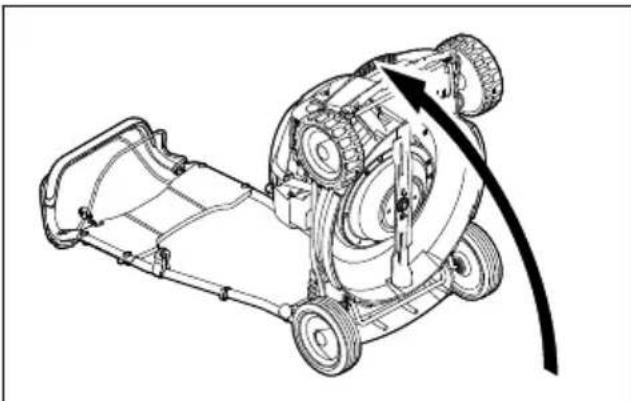

15.1 Ruohonleikkuri nostaminen

pystyyn ► Aja polttoainesäiliö tyhjäksi. Moottori sammuu. ► Aseta ruohonleikkuri tasaiselle alustalle. ► Aseta leikkuukorkeus korkeimpaan asentoon 1, 11.2. ► Vedä sytytystulpan pistoke (1) irti. ► Irrota käynnistyskahva (2) narunohjaimesta (3). ► Pidä kiinni työntöaisasta (4) ja löysää mutteri (5). ► Laske työntöaisa (4) taakse. ► Nosta ruohonleikkuri taaksepäin pystyyn.

15.2 Ruohonleikkurin puhdistaminen

► Pysäytä moottori. ► Anna ruohonleikkurin jäähtyä. ► Vedä sytytystulpan pistoke irti. ► Puhdista ruohonleikkuri kostealla liinalla. ► Puhdista ilmaraot sudilla. ► Nosta ruohonleikkuri pystyyn. ► Puhdista terä ja sen ympäristö puutikulla, peh‐ meällä harjalla tai kostealla liinalla. 16 Huoltaminen

Huoltovälit riippuvat ympäristö- ja työskentelyolo‐ suhteista. STIHL suosittelee seuraavia huoltovä‐ lejä: Moottori ► Huolla moottori moottorin käyttöohjeen mukai‐ sesti. Ruohonleikkuri ► Huollata ruohonleikkuri vuosittain STIHLin ammattiliikkeessä.

16.2 Terän irrottaminen ja kiinnittä‐

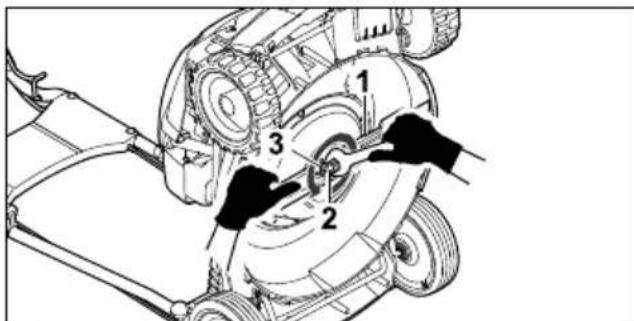

16.2.1 Terän irrottaminen

► Pysäytä moottori. ► Vedä sytytystulpan pistoke irti. ► Nosta ruohonleikkuri pystyyn. ► Pidä vastaan terästä (1). suomi 15 Puhdistaminen 112 0478-111-9657-B► Kierrä ruuvi (2) auki ja poista se aluslevyn (3) kanssa. ► Poista terä (1). ► Hävitä ruuvi (2) ja aluslevy (3). Kiinnitä terä (1) uudella ruuvilla ja aluslevyllä.

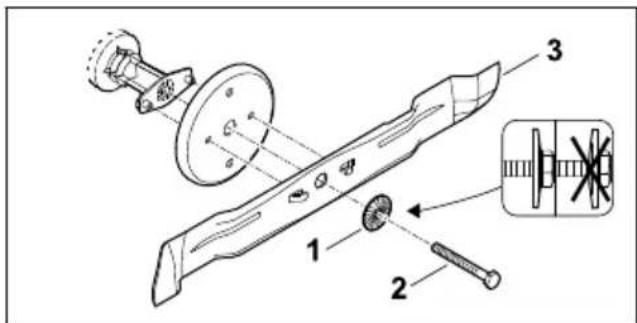

16.2.2 Terän kiinnittäminen

► Pysäytä moottori. ► Vedä sytytystulpan pistoke irti. ► Nosta ruohonleikkuri pystyyn. ► Aseta uusi aluslevy (1) uuden ruuvin (2) päälle. ► Levitä Loctite 243 -ruuvilukitetta ruuvin (2) kierteeseen. ► Aseta terä (3) siten, että vastinpinnan kohou‐ mat osuvat terän (3) aukkoihin. ► Kiinnitä ruuvi (2) yhdessä aluslevyn (1) kanssa. ► Pidä vastaan terästä (3). ► Kiristä ruuvi (2) 65 Nm:n tiukkuuteen.

16.3 Terän teroittaminen ja tasapai‐

nottaminen Terän oikeanlainen teroittaminen ja tasapainotta‐ minen vaatii harjaantumista. STIHL suosittelee teroituttamaan ja tasapainotta‐ maan terän STIHLin ammattiliikkeessä. VAROITUS ■ Terän leikkuusärmät ovat terävät. Käyttäjälle voi aiheutua leikkuuvammoja. ► Käytä kestävästä materiaalista valmistettuja työkäsineitä. ► Pysäytä moottori. ► Vedä sytytystulpan pistoke irti. ► Nosta ruohonleikkuri pystyyn. ► Irrota terä. ► Teroita terä. Kiinnitä huomiota teroituskulmaan ja jäähdytä terää, 19.2. Terä ei saa teroituksen aikana sinistyä. ► Kiinnitä terä. ► Jos jokin on epäselvää: Ota yhteyttä STIHLin ammattiliikkeeseen. 17 Korjaaminen

17.1 Ruohonleikkurin korjaaminen

Käyttäjä ei voi korjata ruohonleikkuria ja terää itse. ► Jos ruohonleikkuri tai terä on vahingoittunut, älä käytä niitä ja ota yhteyttä STIHLin ammatti‐ liikkeeseen. ► Jos ohjekilvet ovat kuluneet epäselviksi tai vahingoittuneet, anna STIHLin ammattiliikkeen vaihtaa ne. 18 Häiriöiden poistaminen

18.1 Ruohonleikkurin toimintahäiriöiden poistaminen

Häiriö Syy Korjaus Moottoria ei voi käynnis‐ tää. Leikkuun kytkentäsankaa ei ole painettu. ► Käynnistä moottori tämän käyttöohjeen mukai‐ sesti. Polttoainesäiliö on tyhjä. ► Tankkaa ruohonleikkuri. Polttoaineputki on tukossa. ► Ota yhteyttä STIHLin ammattiliikkeeseen. Säiliössä on huonolaatuista, likaista tai vanhaa polttoainetta. ► Käytä tuoretta lyijytöntä matalaoktaanista bensii‐ niä. Ilmansuodatin on likainen. ► Ota yhteyttä STIHLin ammattiliikkeeseen. Sytytystulpan pistoke on vedetty irti sytytystulpasta tai sytytysjoh‐ ► Paina sytytystulpan pistoke kiinni. ► Tarkasta sytytysjohtimen ja pistokkeen välinen lii‐ tos. 17 Korjaaminen suomi 0478-111-9657-B 113Häiriö Syy Korjaus din on huonosti kiinni pisto‐ kkeessa. Sytytystulppa nokeentunut tai vaurioitunut; tulpan kärkiväli on virheellinen. ► Puhdista tai vaihda sytytystulppa. ► Säädä sytytystulpan kärkiväli. Teriin kohdistuva vastus on liian suuri. ► Säädä leikkuukorkeus korkeammaksi. ► Käynnistä ruohonleikkuri matalammassa ruohi‐ kossa. Käynnistys on vaikeaa tai moottorin teho heikkenee. Ruohonleikkurin runko on tuk‐ keutunut. Puhdista ruohonleikkuri. Leikkuukorkeus on liian matala tai etenemisnopeus on liian suuri. Säädä leikkuukorkeus sopivaksi tai leikkaa hitaam‐ min. Polttoainesäiliössä ja kaasutti‐ messa on vettä tai kaasutin on tukossa. Tyhjennä polttoainesäiliö ja puhdista polttoaineputki ja kaasutin. Polttoainesäiliö on likainen. Ota yhteyttä STIHLin ammattiliikkeeseen. Ilmansuodatin on likainen. Ota yhteyttä STIHLin ammattiliikkeeseen. Sytytystulppa on nokeentunut. Puhdista tai vaihda sytytystulppa. Moottori kuu‐ menee liikaa. Moottorissa on liian vähän öljyä. Lisää tai vaihda moottoriöljy moottorin käyttöohjeen mukaan. Jäähdytysrivat ovat likaiset. Puhdista ruohonleikkuri. Ruohonleik‐ kuri tärisee voimakkaasti. Terä on vaurioitunut. Vaihda terä. Terää ei ole asennettu oikein. Kiinnitä terä. Leikkuujälki ei ole siisti. Terä on tylsä tai kulunut. Teroita tai vaihda terä. 19 Tekniset tiedot

Moottorityyppi: Kohler HD775

Iskutilavuus: 173 cm³

Kierrosluku: 2 800 1/min

Polttoainesäiliön enimmäistilavuus: 1400 cm³ (1,4 l)

Leikkuuleveys: 53 cm

Vähimmäispaksuus a: 2,5 mm

Vähimmäisleveys b: 55 mm

19.3 Melu- ja tärinäarvot

mitattu EN 12096, EN 20643, EN ISO 5395-2 mukaan, työntöaisa: 2,40 m/s² Tietoja tärinää koskevan työnantajadirektiivin 2002/44/EC ja S.I. 2005/1093 vaatimusten täyt‐ tämisestä on osoitteessa www.stihl.com/vib .

REACH-asetuksella tarkoitetaan EY:n kemikaa‐ lien rekisteröintiä, arviointia ja lupamenettelyjä koskevaa asetusta. Lisätietoja REACH-asetuksen vaatimusten täyt‐ tämisestä on saatavissa osoitteesta www.stihl.com/reach . suomi 19 Tekniset tiedot 114 0478-111-9657-B20 Varaosat ja varusteet

20.1 Varaosat ja varusteet

Alkuperäiset STIHL-varaosat ja alkupe‐ räiset STIHL-varusteet tunnistaa näistä merkeistä. STIHL suosittelee käyttämään ainoastaan alku‐ peräisiä STIHL-varaosia ja alkuperäisiä STIHL- varusteita. STIHL ei voi arvioida muiden valmistajien varao‐ sia ja lisävarusteita luotettavuuden, turvallisuu‐ den ja sopivuuden suhteen jatkuvasta markkinoi‐ den tarkkailusta huolimatta, eikä STIHL ei voi taata niiden käyttöä. Alkuperäisiä STIHL-varaosia ja alkuperäisiä STIHL-varusteita on saatavissa STIHL-erikoisliik‐ keestä.

20.2 Tärkeitä varaosia

STIHL ei vastaa sellaisista henkilö- tai esineva‐ hingoista, jotka ovat syntyneet hyväksymättö‐ mien varaosien ja tarvikkeiden käytön seurauk‐ sena.

Aluslevy: 0000 702 6600 21 Hävittäminen

21.1 Ruohonleikkurin hävittäminen

Tietoja hävittämisestä on saatavissa STIHLin ammattiliikkeestä. ► Hävitä ruohonleikkuri, terät, bensiini, moottori‐ öljy, lisävarusteet ja pakkaus ohjeenmukai‐ sesti ja ympäristöystävällisesti. 22 EU-vaatimustenmukai‐ suusvakuutus

22.1 Ruohonleikkuri STIHL RM 4.0

RTP STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Itävalta vakuuttaa yksinomaisena vastuullisena, että kone

Leikkuuleveys: 53 cm

Sarjatunnus: 6383 täyttää direktiivien 2000/14/EC, 2006/42/EC, 2014/30/EU ja 2011/65/EU asianmukaiset sään‐ nökset, ja se on kehitetty ja valmistettu seuraa‐ vien valmistuspäivänä voimassa olevien normi‐ versioiden mukaan: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982. Ilmoitettu laitos: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, Saksa Mitatun ja taatun äänentehotason mittaamisessa on noudatettu direktiivin 2000/14/EC liitettä VIII.

Taattu äänentehotaso: 93 dB(A) Teknisiä asiakirjoja säilytetään STIHL Tirol GmbH:ssä. Valmistusvuosi ja sarjanumero on merkitty ruo‐ honleikkuriin. Langkampfen, 2.1.2020 STIHL Tirol GmbH psta Matthias Fleischer, tutkimus- ja tuotekehitysjoh‐ taja psta Sven Zimmermann, laatujohtaja 23 UKCA-vaatimustenmukai‐ suusvakuutus

23.1 Ruohonleikkuri STIHL RM 4.0

RTP STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Itävalta vakuuttaa yksinomaisena vastuullisena, että kone

Leikkuuleveys: 53 cm

Sarjatunnus: 6383 täyttää Ison-Britannian Noise Emission in the Environment by Equipment for use Outdoors 20 Varaosat ja varusteet suomi 0478-111-9657-B 115Regulations 2001, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 ja The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 -säädös‐ ten asianmukaiset säännökset, ja se on kehitetty ja valmistettu seuraavien valmistuspäivänä voi‐ massa olevien normiversioiden mukaan: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982. Ilmoitettu laitos: TUV Rheinland UK LTD 1011 Stratford Road Solihull, B90 4BN Mitatun ja taatun äänentehotason mittaamisessa on noudatettu Ison-Britannian Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 11 -säädöstä.

Taattu äänentehotaso: 93 dB(A) Teknisiä asiakirjoja säilytetään STIHL Tirol GmbH:ssä. Valmistusvuosi ja sarjanumero on merkitty ruo‐ honleikkuriin. Langkampfen, 02.11.2021 STIHL Tirol GmbH psta Matthias Fleischer, tutkimus- ja tuotekehitysjoh‐ taja psta Sven Zimmermann, laatujohtaja Indice
