BRUKSANVISNING RM 4 RTP STIHL

Innehållsförteckning

1 Forder. 84
2 Information bruksanvisingen. 85
3 Oversikt. 85
4 Sakerhetsanvisningar 86
5 Gora grasklippare klar att anvandas. 91
6 Satta ihop grasklippare 91
7 Tanka grasklippare 92
8 Stalla in grasklippare for anvandaren. 92
9 Starta och stang av motorn. 93
10 Kontrollera grasklippare 93
11 Arbeta med grasklipparen. 94
12 After arbetet. 95
13 Transport. 95
14 Forvaring. 95
15 Rengoring. 96
16 Underhäll. 96
17 Reparera. 97
18 Felavhjalpning. 98
19 Tekniska data. 98
20 Reservdarl och tillbehör. 99
21 Kassering 99
22 EU-forsakran om overensstammelse...99
23 UKCA-konformitetsdeklaration. 100

1 Förord

Hej!

2 Information bruksanvisningen svenska

Tack for att du valt en produit fran STIHL. Vi utvecklar och tillverkar produiter av mycket hog kvalitet som uppyller vara kunders behov. Darfor ar vara produiter mycket sakra aven när de belastas mycket.

STIHL ger även en forstklassig service. Hos våra Återförsäljare fãr du kompetent rådgivning och instruktioner samt tekiska rãd.

STIHL strävar after att arbeta på ett satt som är söhlbart och ansvarsfullt mot naturen som möjligt. Denna bruksanvisning är till for att hjälpa dig att använda din STIHL produit på ett sakert och miljövänligt sätt over läng tid.

Vi uppskattar ditt fortroende for oss och onskar dig lycka till med din STIHL-product.

Dr Nikolas Stihl

VIKTIGT! LAs BRUKSANVISNINGEN INNAN DU ANVANDER PRODUKTEO OCH SPARA DEN.

2 Information bruksanvis- ningen

2.1 Gällande dokument

Denna bruksanvising ar en original bruksanvising fran tillverkaren enligt EG-riktlinjen 2006/42/EC.

De lokala sakerhetsforeskrifterma galler.

Läs, Första och Förvara följande dokument, forutomBruksanvisingen:

• Bruksanvising motor Kohler HD775

2.2 Varningari texten

FARA

Varnar for faror som leder till allvarlga skador ell erddfall.

Med atgarderna kan man forhindra allvarliga skador eller dodsfall.

WARNING

Varnar for faror som kan leda till allvariga skador aller dödsfall.

Med atgärderna kan man forhindra allvarliga skador eller dödsfall.

OBS!

Varnar for faror som kan leda till materialskador.
Med atgarderna kan man forhindra materialskador.

2.3 Symboler i texten

Denna symbol hänvisar till att kapitel i denna bruksanvising.

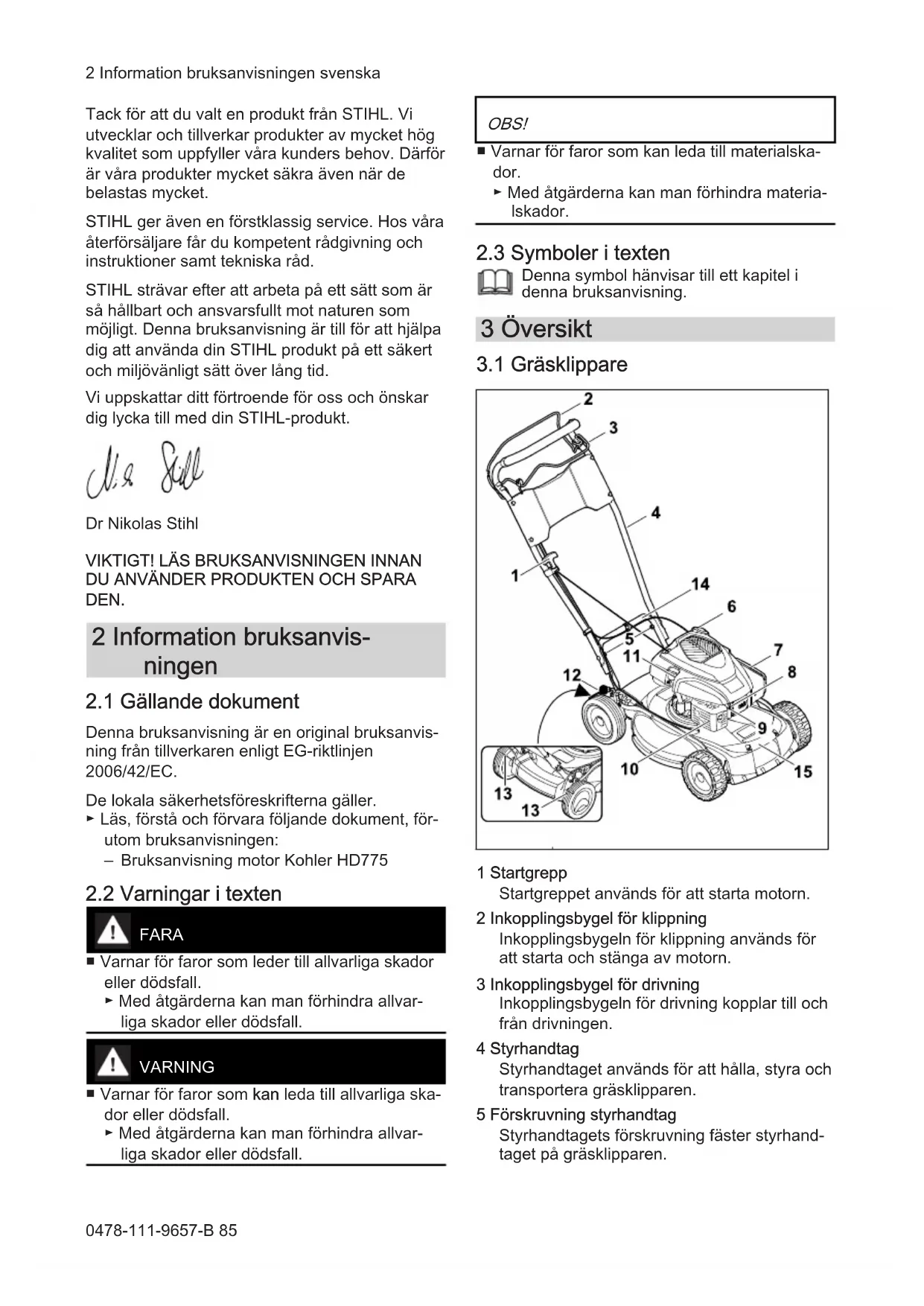

3 Oversikt

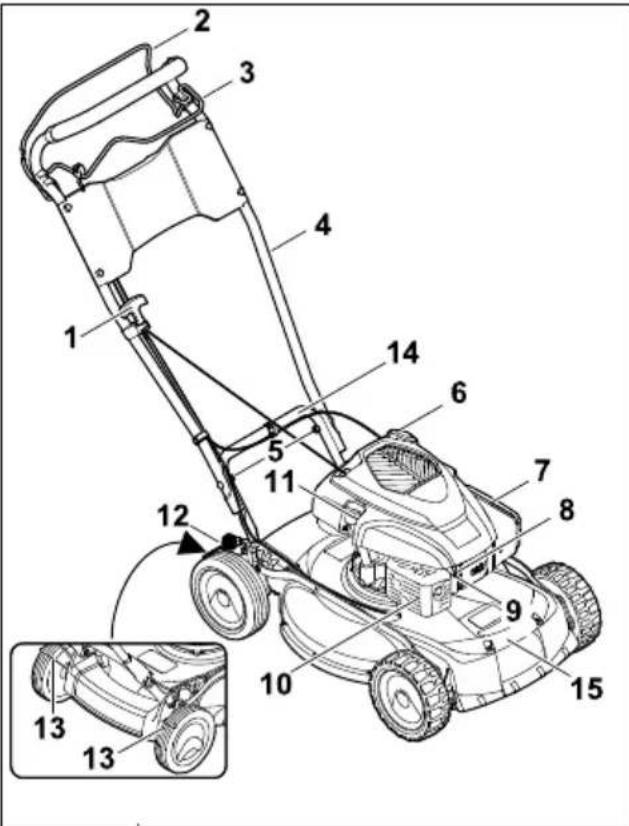

3.1 Gräsklippare

1 Startgrepp

Startgreppet anvands for att starta motorn.

2 Inkopplingsbygel for klippning

Inkopplingsbygeln for klippning anvands for att starta och stanga av motorn.

3 Inkopplingsbygel for drivning

Inkopplingsbygeln for drivning kopplan till och fran drivningen.

4 Styrhandtag

Styrhandtaget anvands for att halla, styra och transportera grasklipparen.

5 Forskruvning styrhandtag

Styrhandtagets forskruvning fester styrhand-taget pa grasklipparen.

6 Bransletanklock

Tändstiftet antänder brännle-luftblandningen i motorn.

10 Ljuddampare

Ljuddämparen minskar gräsklipparens buller.

11 Motoroljelock

Spaken anvands for att stalla in klipphojden.

13 Dackskrapa

Däckskrapan används für att rengörä bakhjulen.

14 Transporthandtag bak

Transporthandtaget anvands for att transportera grasklippen.

15 Transporthandtagfram

Transporthandtaget anvands for att transporte GRAsklipparen.

3.2 Symboler

Symbolerna kan finnas på grasklipparen och betyder foljande:

Denna symbol anger grasklipparens vikt.

LwA

Garanterad ljudniva enigt riktlinjen 2000/14/EC i dB(A) for att kunna jämforaprodukternas buller.

Denna symbol betecknar bransletankloket.

Denna symbol betecknar motoroljelocket.

Starta motorn.

Stang av motorn.

Koppla in drivningen.

Varningssymbolerna på grasklipparen betyder foljande:

Beakta sakerhetsanvisningarna och deras atgärder.

Läs, Första och Förvara bruksanvisinningen.

Beakta sakerhetsanvisingarna for foremal som slungas ivag och deras atgärder.

Ta inte på den roterande kniven.

Dra bort tändstiftskontakten under transport, forvaring, underhäll eller reparation.

Häll sakerhetsavstandet.

4.2 Användning/GLt foreskrif-terna

Gräsklipparen STIHL RM 4.0 RTP ar avsedd for att klippa gräs.

▲WARNING

• Om gräsklipparen inte används enligt foreskrifterna kan detta orsaka allvarlga personskador eller dödsfall och sakskador.

• Använd gräsklipparen,enligt beskrivningen ienna braksanvisning ochimotorns braksanvisning.

4.3 Krav på användaren

WARNING

• Användareutan introduktionkaninte kännagen och bedöma riskerna med grasklipparen.Detta kan orsaka allvarliga personskador ellerdödsfall.

Läs, Första och Förvara bruksanvisinningen.

• Om gräsklipparen lämnas ut till en annan person: skicka med gräsklipparens och motorns bruksanvising.

• Se till att användaren uppyller foljande krav:

• Användaren ar utvilad.

• Användaren har inte nedsatt fysisk, sensorisk eller mental formåga att använda gräsklipparen. Om användaren har nedsatt fysisk, sensorisk eller mental formåga fär användaren endast använden under uppsikt eller after instruk tioner av en ansvarig person.
• Användaren kan kännaigen och bedöma riskerna med gräsklipparen.
• Användaren ar medveten om att vederbörande ar ansvarig for olyckor och skador.
• Användaren ar myndig aller ubildas i ett yrke under uppsikt enigt nationella regler.
• Användaren har fätt instruktioner av en STIHL servande fackhandel eller en sakkunnig person innan vederbörande använder gräsklipparen for Första gängen.

• Användaren ar inte paverkad av alko-hol, medicin eller droger.

• Om nagot ar oklart: kontakta en STIHL servande fackhandel.

4.4 Klädsel och utrustning

WARNING

Under arbetet kan foremål kastas upp med hog hastighet. Användaren kan skadas.

Använd langbyxor av kraftigt material.

Det uppst buller under arbetet. Buller kan skada horseln.

Använd hörsskydd.

Under arbetet kan damm viryla upp. Damm som andas in kan skada halsan och orsaka allergiska reaktioner.

• Om damm virvlas upp: använd en dammskyddsmask.

• Olamplig klädsel kan fastna i tra, grenar och gräsklipparen. Användareutan lamplig klädsel kan skadas svårt.

Använd atsittande klädsel.
Ta av schalar och smycken.

Under rengöring, underhäll och transport kan användaren komma i kontakt med kniven. Användaren kan skadas.
Använd arbetshandskar av kraftigt material.
- Om anecdaren har olampliga skor finns en halkrisk. Anvandaren kan skadas.
Använd stadiga, stängda skor med räflad sula.
När kniven slipas kan particular slungas ivag.
Användaren kan skadas.
Använd Åtsittande skyddsglasogon. Lämp Liga skyddsglasogon har kontrollerats enigt normen EN 166 eller nationella foreskrifter, och finns att få med motsvarande markning i handeln.
Använd arbetshandskar av kraftigt material.

4.5 Arbetsområde och omgivning

WARNING

• Obehöriga personer, barn och djur kan inte kännna ingen och bedöma riskerna med gräsklipparen och foremål som slungas ivåg. Detta kan orsaka allvarliga personskador och sakskador.

Häll obehöriga personer, barn och djur borta frän arbetsomradet.

Hallettavstandtilforemål.
Lämna inte gräsklipparenutan tillsyn.
- Se till att barn forhindras att leka med gräsklipparen.

När motorn gårkommen det ut avgaser urljuddamparen. Varma avgaser kan antanda lattantändliga material och utlosa en brand.

Häll bort avgasstralen fran eldfarliga material.

4.6 Saker användning

4.6.1 Gräsklippare

Gräsklipparen ar i sakert bruksskick nar foljande villkor uppylls:

• Gräsklipparen ar oskadad.
• Detkommeninteutbensinurgrasklipparen.
• Bransletankens lock ar stängt.
  Detkommeninteutmotoroljurgrasklipparen.
  Motoroljelocket ar stangt.
• Gräsklipparen är ren.
• Manöverreglagen fungerar och ar oförändrade.
• Kniven har monterats ratt.
• STIHL originaltillbehör har monterats påenna gräsklippare.

• Tillbehöret har monterats rätt.

• Fjaderbelastade mekanismer ar oskadade och fungerar.
  Motorn stannar'när inkopplingsbygeln for klippning släpps.

▲WARNING

• Om maskinen inte ar i sakert bruksskick fungerar componenterna inte langre pa ratt satt, sakerhetsanordningarna ar ur Funktion och bransle rinner ut. Detta kan orsaka allvariga personskador eller dödsfall.
  Arbeta med en oskadad grasklippare.
• Om detkommen ut bensin ur grasklipparen: använd inte grasklipparen och kontakta en STIHL servande fackhandel.
  Stang bransletankens lock.
• Om detkommen ut motorolja ur grasklipparen: anvand inte grasklipparen och kontakta en STIHL servande fackhandel.
  Stang motoroljelocket.
• Om gräsklipparen ar smutsig: rengör grašklipparen.
• Manipulera inte gräsklipparen och dess sakerhetssystem.
  Manipulering av grasklipparen, som forandrar effekten aller forbranningsmotorns varvital, ar absolut forbjuden.
• Om manöverreglagen inte fungerar: använd inte gräsklipparen.
  Fjaderbelastade mekanismer kan avge lagrad energia.
• Montera STIHL originaltillbehör påenna gräsklippare.
  Montera kniven enligt beskrivningen ienna bruksanvisning.
• Montera tillbehöret enligt beskrivningen ienna bruksanvisning aller i tillbehöretsbruksanvisning.
• Stickinte in foremål gräsklipparens öppeningar.
  Byt ut utslitna ell skadade informationsskyltar.
• Om nagot ar oklart: kontakta en STIHL servande fackhandel.

4.6.2 Kniv

Kniven ar i sakert bruksskick nar foljande villkor uppylls:

• Kniven och komponenterna ar oskadade.
• Kniven ar inte deformerad.
• Kniven har monterats ratt.
• Kniven har slipats ratt.
• Kniven ar gradfri.
• Kniven har balanserats ratt.

• Knivens minsta bredd har inte underskridits, 19.2.

• Slipvinkeln ar ratt, 9.2.

WARNING

• Om kniven inte ar i sakert bruksskkan delar lossna och slungas ivag. Detta kan orsaka allvarliga personskador.

• Arbeta med en oskadad kniv och oskadade komponenter.
  Montera kniven ratt.
  Slipa kniven ratt.

• Om den minsta tjockleken aller den minsta bredden har underskridits: byt ut kniven.
• Lat en STIHL servande fackhandel balansera kniven.
• Om nagot ar oklart: kontakta en STIHL servande fackhandel.

4.7 Brännle och tankning

WARNING

Bensin ar branslet som anvands forenna grasklippare. Bensin ar lattantändigt. Om bensinkommen ikontakt med oppen eld ell ervarma foremal kan bensin utlosa en brand eller explosion.Detta kan orsaka allvariga personskador ell dodsfall och sakskador.
Skydda bensin mot varme och eld.
Spill inte ut bensin.
- Om bensin har spillts ut: torka bort bensin med en trasa och forsok forst starta motorn nar alla grasklipparens delar ar torra.
Rokning forbjuden.
Tankainte i narheten av oppen eld.
Stäng av motorn och lát den svalna fore tankning.
- Om tanken maste tommas: gör detta utomhus.
- Starta motorn minst 3m fran tankningsplaten.
Forvara aldrig grasklipparen inomhus med bensin i tanken.
■ Bensinånga som andas in kan orsaka förgift-ning.
Andasinte in bensinanga.
Tanka pa en val ventilerad plats.
Under arbetets gang blir grasklipparen varm. Bensin utvidgas och kan orsaka ett overtryck i bransletanken. Bensin kan spruta ut nar bransletankloket oppnas. Bensin som sprutar ut kan antandas. Anvandaren kan skadas allvarligt.
Lät Först gräsklipparen svalna och öppna sedan bransletankloket.
■ Kläder somkommenikontaktmedbensinkan varalettantändiga.Detta kanorsakaallvarligapersonskadorllerddsfallochsakskador.

4 Sakerhetsanvisiningar svenska

• Om kläderkommenikontaktmedbensin: bytkläder.

Bensin kan skada miljön.

Spill inte ut bransle.
- Sluthantera bensin enligt foreskrift och miljövänligt.

Bensin somkommen i kontakt med hud ell er ogon kan orsaka irritation.

Undvik kontakt med bensin.
- Om denkommen i kontakt med heden: tvatta hudområdet omedelbart med rikliga mängder vatten och tval.
- Om denkommen i Kontakt med ogonen: spola ogonen med rikligt med vatten i minst 15 minutes och uppsok likare.

• Gräsklipparens tändsystem alstrar gnistor. Gnistor kan komma ut och orsaka brand och explosion i en miljö med lättantändiga eller explosiva material. Detta kan orsaka allvarliga personskador erler dödsfall och sakskador.

Använd tändstift enigt beskrivningen i motorns braupsanvisning.
- Skruva fast och dra at tändstiftet.
Fast tandstiftskontakten hert.

• Om gräsklipparen tankas med bensin som ar olamplig for motorn kan gräsklipparen skadas.

Använd färsk, blyfri bensin av kant marke.
- Beakta uppgifterna i motorns braksanvising.

4.8 Arbeta

WARNING

• Om användaren inte startar motorn rätt kan användaren Förlora kontrollen over gräsklipparen. Användaren kan skadas allvarigt.
• Starta motorn enligt beskrivningen ienna bruksanvisning.
  Användaren kan inte langre arbeta koncentrerat i vissa situationer. Användaren kan snubbla, ramla och skadas allvarligt.
  Arbeta lugnt och med eftertanke.
• Klipp endast vid god sikt. Använd inte med gräsklipparen om ljuset och synforhällandena ar däliga.
  Bara en person fár anecd grasklipparen.
  Seuppforhinder.
  Valt inte grasklipparen.
  Se alltid till att du star stadigt pa marken och haller balansen när du arbetar.
• Om du känner att du blir trött: ta en paus.
• Om du klipper i en sluttning: klipp på tvåren mot sluttningen.
• Klippinte i sluttningar med en stigning pa over 25^ (46,6%).

Var särskilt uppmärksam nar grasklipparen används i närhen av sluttningar, stip, diken, deponier och vallar.
Planera arbetstiden sa att du undviker hog belastning under en langre tidsperiod.

• Maskinen alstrar giffiga avgaser nar motorn gär. Avgaser som andas in kan orsaka förgift- ning.

Andas inte in avgaserna.
Använd gräsklipparen på en väl ventilerad plats.
Vid illamaende, huvudvark, synstörningar, hörselfel aller svindel: avsluta arbetet och uppsok en lakare.

• Om användaren använder hörskyydd och motorn gär kan användaren ev. hora och upskatta ljudSAMRE.
  Arbeta lugnt och med eftertanke.
• Gräsklipparen ar utrustad med en motorstoppanordning.
  Motorn och kniven stannar inom 3 sekundenär inkopplingsbygeln for klippning släpps.
  ■ Användaren kan skära sig på den roterande kniven. Användaren kan skadas allvarligt.

• Ta inte på den roterande kniven.

• Om kniven blockeras av ett forema! stang av motorn. Forst direfter far foremalet tas bort.

• Om du arbetarutan drivning kan drivningen kopplas in av misstag och grasklipparen kör igang.Detta kan orsaka allvarliga personskador och sakskador.

Aktivera inkopplingsbygeln for drivning endast nar drivningen skakopplas in.

• Om gräsklipparen Förändras eller beter sig ovenligt under arbetet kan gräsklipparen vara i osakert bruksskick. Detta kan orsaka allvarliga personskador och sakskador.

Avsluta arbetet och kontakta en STIHL servande fackhandel.

Under arbetet kan vibration pga grasklipparen uppsta.

Anvand arbetshandskar.
Lagg in arabetspauser.
- Om du känner av cirkulationsrubbningar: kontakta en lakare.

• Kontrollera ytan som sca klippas och se upp for hinder. Om kniven traffar ett främnde foremål under arbetet kan det ell er delar av det slungas ivag med hog hastighet. Detta kan orsaka personskador och sakskador.

Ta bort främande foremål, t.ex. stenar, pinnar, staltråd, leksaker erler annat fran arbetsområdet. Markera dolda foremål som inte kan tas bort.

När du släpper inkopplingsbygeln für klippning fortssätter kniven rotera en kort tid. Detta kan orsaka allvarliga personskador.

Vanta tills kniven har slutat rotera.

• Om den roterande kniventraffarett hart foremal kan det uppsta gnistor. Gnistor kan orsaka brand i en miljo med lattantandiga material. Detta kan orsaka allvariga personskador erlerdofsfall och sakskador.
  Arbeta inte i en miljö med lättantändliga material.
• Om gräsklipparen ställs på en sluttende yta kan den rulla ivag oavsiktligt. Detta kan orsaka personskador och sakskador.
• Slapp gräsklipparen endast när den star på en plan yta och inte kan rulla ivag av sig själv.
• Om foremål fästes på styrhandtaget kan gräsklipparen välta pga den extra vikten. Detta kan orsaka personskador och sakskador.
  Fast inga foremål pa styrhandtaget.

FARA

• Om arbetet sker i narheten av spänningsförande kablar kan kniven komma i kontakt med de spänningsförande kablarna och skada dem. Detta kan orsaka allvarliga personskador erler dödsfall.
  Arbeta inte i narheten av spanningsforande kablar.
• Om arbete sker under ett Åskväder kan användaren träffas av ett blixtnedslag. Detta kan orsaka allvarliga personskador eller dödsfall.
  Vid askvader: arbeta inte.
• Om användaren arbetar i regn finns en halkrisk. Detta kan orsaka allvarliga personskador ell erdfall.
  Om det regnar: arbeta inte.

4.9 Transport

WARNING

Under transporten kan grasklipparen valta ell er flytta pa sig. Detta kan orsaka personskador och sakskador.

Stang av motorn.

Vanta tills kniven har slutat rotera.

Säkra gräsklipparen med spännband, remmar allerett nata en lamplig lastyta sa attden inte kan valta ellerr flytta pa sig.

• After att motorn har gatt kan lijuddamparen och motorn vara varm. Användaren kan bränna sig vid transporten.
  Skjut grasklippen.
• Gräsklipparen ar tung. Om användaren bär gräsklipparen själv kan vederbörande skadas.
  Anvand arbetshandskar.
  Bär gräsklipparen med två man.

4.10 Forvaring

WARNING

Barn kan inte känna ingen och bedöma riskerna med en gräsklippare. Barn kan skadas allvar-ligt.

Stang av motorn.
Forvara grasklipparen utom rackhall for barn.
Förvara gräsklipparen på en ren och torn plats.

• Om gräsklipparen Förvaras på en sluttende yta kan den rulla ivag av misstag. Detta kan orsaka personskador och sakskador.

Förvara gräsklipparen endast pa plana ytor.

4.11 Rengöring, underhäll och reparation

WARNING

• Om motorn gär under rengöring, unterhalb ihrer reparation kan detta orsaka allvarliga persokador och sakskador.

Stang av motorn.

Vanta tills kniven har slutat rotera.

• Om motorn gár under rengöring, underháll eller reparation kan drivningen startas av misstag. Detta kan orsaka allvarliga personskador och sakskador.

Stang av motorn.

5 Gora grasklippare klatt anvandas svenska

• After att motorn har gatt kan lijuddamparen och motorn vara varm. Detta kan orsaka brannskador.
  Vanta, tills ljuddamparen och motorn har svalnat.
• Ett kraftigt rengöringsmedel, rengöring med en vattenstråle eller vassa foremål kan skada gräsklipparen eller kniven. Om gräsklipparen eller kniven inte rengörs på rätt satt fungerar componenterna kanske inte langre och sakerhetsanordningarna sätts ur spel. Detta kan orsaka allvarliga personskador.
  Rengör gräsklipparen och kniven enlgit beskrivningen ienna bruksanvising, 15.2.
• Om gräsklipparen eller kniven inte repareras aller underhälls på rätt satt fungerar komponenterna kanske inte langre och sakerhetsanordningarna sätts ur spel. Detta kan orsaka allvarliga personskador eller dödsfall.
  Byt ut slitna ellr skadade delar.
• Om unterhalb ihrer reparation mäste utforas på gräsklipparen: kontakta en STIHL ser-vande fackhandel.
  Utfor underhall pa kniven enligt beskriv- ningen ienna braksanvisning.
  Under rengöring, underhäll erler reparation av kniven kan användaren skära sig pa de vassa eggarna. Användaren kan skadas.
• Anyand arbetshandskar ay kraftigt material.
• Kniven kan bli varm under slipningen. Användaren kan bränna sig.
  Vanta tills kniven har svalnat.
• Använd arbetshandskar av kraftigt material.

5 Göra gräsklippare klar att användas

5.1 Göra gräsklippare klar att användas

Innan allt arbete paborjas maste foljande steg utforas:

• Se till att foljande komponenter ar i sakert bruksskick:

• Gräsklippare. 4.6.1.
  -Kniv.4.6.2.
  Rengora grasklippare, 5.2.
  Kontrollera kniv, 0.2.
  Fylla pà motorolja, 6.2.
  Falla upp och stalla in styrhandtag, 8.1.
  Tanka grasklippare, 1.
  Stalla in klipphojd, 1.2.
  Kontrollera manoverreglage, 0.1.

• Om stegen inte kan utforas: använd inte gräsklipparen och kontakta en STIHL servande fackhandel.

6 Satta ihop gräsklippare

Stang av motorn.
Ställ gräsklipparen på en plan yta.

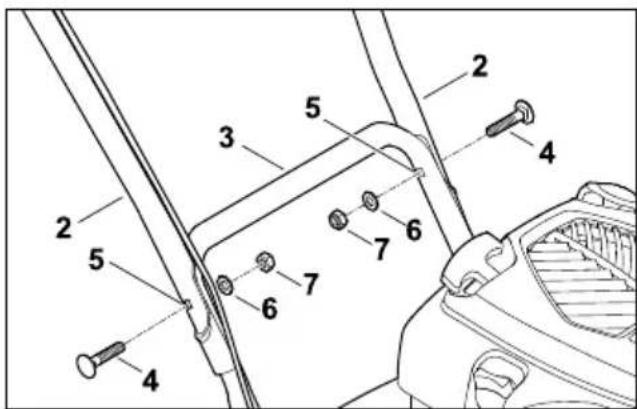

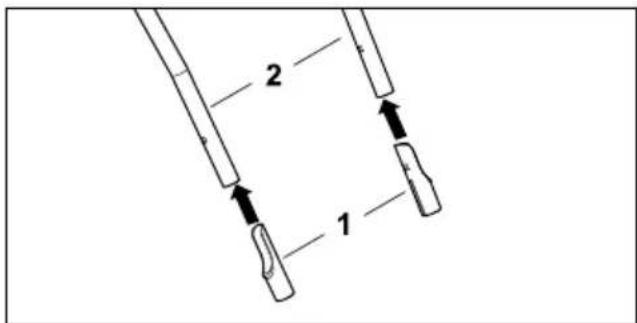

Fast skyddshylsorna (1) med den lengaa sidan inat pa styrhandtagets overdel (2).

Häll styrdtagets overdel (2) mot styrdtagets underdel (3) sa att halen stammer overens.
Satt in skruvarna (4) utifrän och in genom halen (5).
Fäst och dra at brickorna (6) och muttrarna (7).

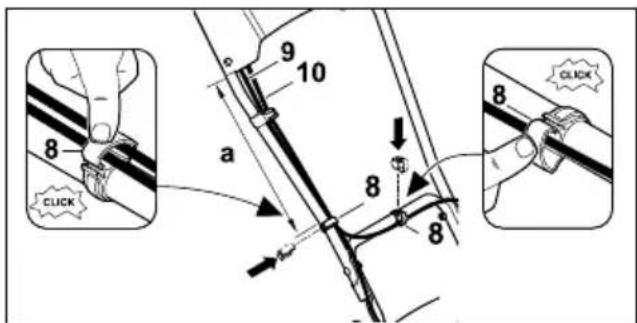

Tryck fast kabelclipset (8) på styrhandtagets overdel.
Lagg in wirarna (9 + 10) i kabelclipset (8).
Stang kabelclipset (8) och lát fliken snäppa in.

svenska 7 Tanka grasklippare

Fast motorstoppets wire (9) och drivningens wire (10) med kabelclipset (8) till hoger pa styrhandtagets overdel med avstandet a = 37 - 39 cm.
Fast motorstoppets wire (9) med kabelclipset (8) i mitten på det bakre transporthandta-get.

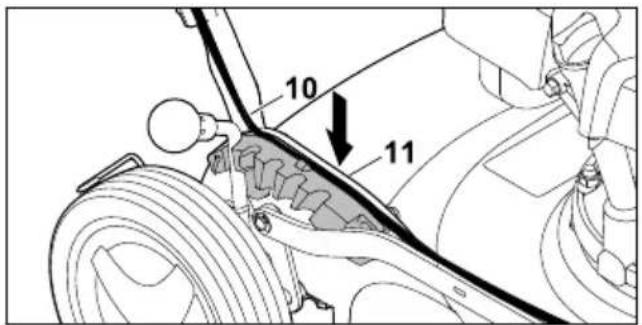

Tryck in drivnings wire (10) i styrningen (11) vid lassegmentet.

Motoroljan smörjer och kyler motorn.

Motoroljans specification och pafyllningsmängden finns i motorns braksanvisning.

OBS!

Ingen motorolja ar ifyld vid leveransen. Start- ning av motornutan ell er med for lite motoroljkan skada grasklipparen.
Kontrollera motorns oljenivá innan varje startning och fyll på motorolja vid behov.
Fyll pa motorolja enligt beskrivningen i motorns bruksanvisning.

7 Tanka gräsklippare

7.1 Tanka gräsklippare

OBS!

• Om gräsklipparen inte tankas med rätt brändsle kan gräsklipparen skadas.
  Beakta motorns bruksanvisning.
  Stang av motorn.
  Stall grasklipparen pa en plan yta.
  Rengör området kring bransletankens lock med en fuktig trasa.

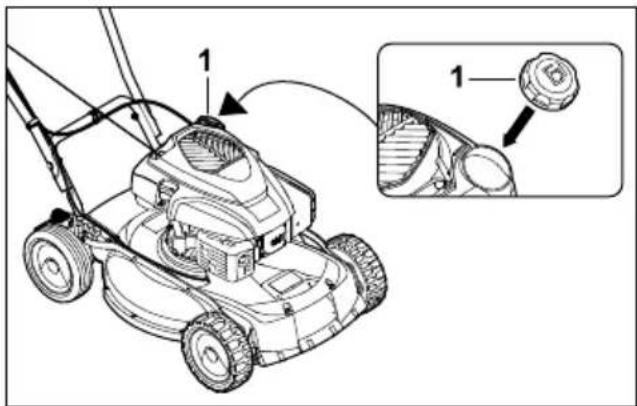

Vrid bransletankens lock (1) moturs, tills bransletankens lock kan tas bort.
Ta bort bransletankens lock.
Fyll pa bransle med en lamplig tratt sa att det ar kvar minst 15 mm till kanten pa bransletanken.
- Placera bransletankens lock på bransletanken.
Vrid bransletankens lock medurs och dra at den for hand. Bransletanken ar stangd.

8 Ställa in gräsklippare für användaren

8.1 Fälla upp och ställa in styrhandtag

Stang av motorn.
Dra bort tandstiftskontakten.
Ställ gräsklipparen på en plan yta.

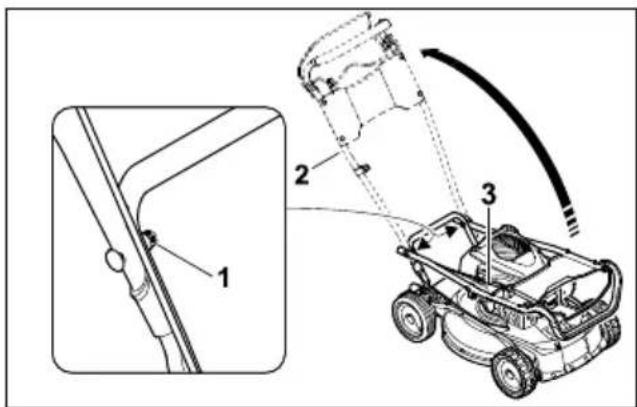

Lossa muttrarna (1) till vänster och höger.
Fäll upp styrhandtaget (2) och se till att wirarna (3) inte kläms fast.
Dra at muttrama (1) till vänster och hoger. Styrhandtaget (2) ar fast anslutet till grasklipparen.

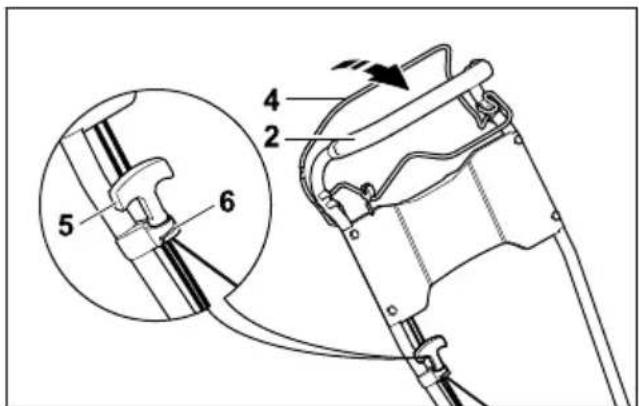

Tryck inkopplingsbygeln for klippning (4) mot styrhandtaget (2) och hallden sa.
Dra startgreppet (5) langsamt i riktning mot linstymingen (6).
Fast startgreppet (5) i linstymingen (6).
- Slapp inkopplingsbygeln for klippning (4).
Fast tandstiftskontakten ingen.

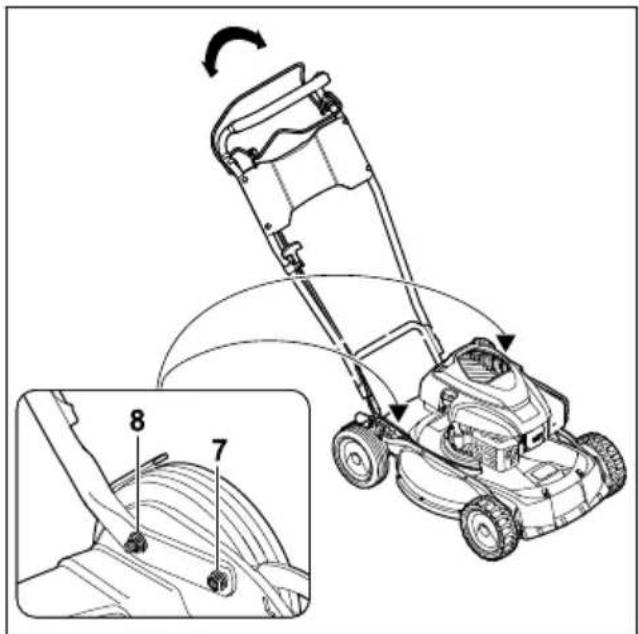

• Lossa muttrarna (7 + 8) .
  Stall in styrhandtaget genom att flytta det uppát eller nedat.
  Dra at muttrarna (7 + 8) Styrhandtaget ar fast anslutet till grasklippa- ren.

8.2 Fälla ned styrhandtag

Styrhandtaget kan fällas ned for platssparande transport och forvaring.

Stang av motorn.
Dra bort tändstiftskontakten.
Ställ gräsklipparen på en plan yta.
Tryck inkopplingsbygeln for klippning mot styrhandtaget och hallden sa.
Lossa startgreppet ur linstyrningen och slapp tillbaka den langsamt mot motorn.

Slapp inkopplingsbygeln for klippning.
Häll fast styrhandtaget och lossa muttrarna for styrhandtagets forskruvningar.
Fäll ned styrhandtaget framåt.

9 Starta och stäng av motorn

9.1 Starta motor

Ställ gräsklipparen på en plan yta.

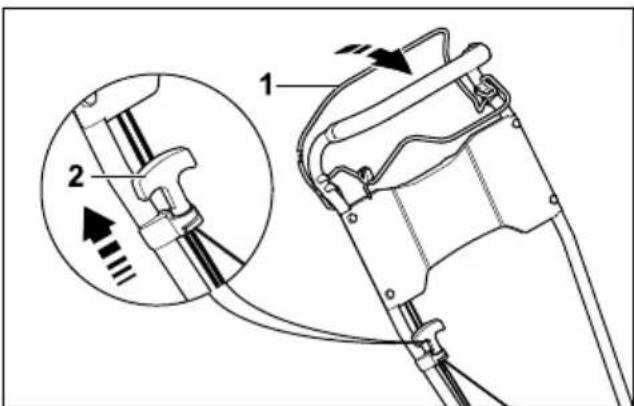

Tryck inkopplingsbygeln for klippning (1) mot styrhandtaget med vander hand och hall den sa.
Dra ut startgreppet (2) langsamt med höger hand tills du kanner ett motständ.
Dra ut startgreppet (2) snabbt och lát det gà tillbaka tills motomgars.
- Om motorn inte startup: Beakta motornsBruksanvisning.

9.2 Stanga av motor

Ställ gräsklipparen på en plan yta.
- Slapp inkopplingsbygeln for klippning. Motorn stannar.
Lämna arbetspositionen.

10 Kontrollera gräsklippare

10.1 Kontrollera manöverreglage

Inkopplingsbygel for klippning och inkopplingsbygel for drivning

Stang av motorn.
Dra inkopplingsbygeln for klippning och inkopplingsbygeln for drivning helt mot styrhandtaget och slapp den igen.
- Om inkopplingsbygeln for klippning aller inkopplingsbygeln for drivning ar trog aller inte fjadrar tillbaka till utgangslaget: anvand inte grasklipparen och kontakta en STIHL servande fackhandel.

Inkopplingsbygeln for klippning och inkopplingsbygeln for drivning ar defekt.

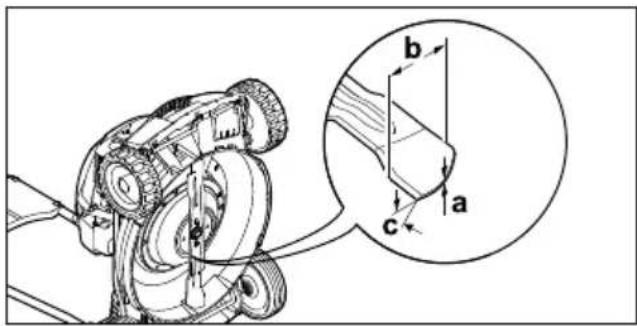

10.2 Kontrollera kniv

Stang av motorn.

svenska 11 Arbeta med grasklipparen

Dra bort tandstiftskontakten.
Stallauppgrasklippare,15.1.

Mät foljande:

-Tjocklek a
-Bredd b
- Slipvinkel c

• Om den minsta tjockleken aller den minsta bredden har underskridis: Byta kniv, 19.2.
  Om slipvinkeln inte ar ratt: Slipa kniv, 19.2.
• Om nagot ar oklart: kontakta en STIHL servande fackhandel.

11 Arbeta med gräsklipparen

11.1 Hållafast och styra gräsklippare

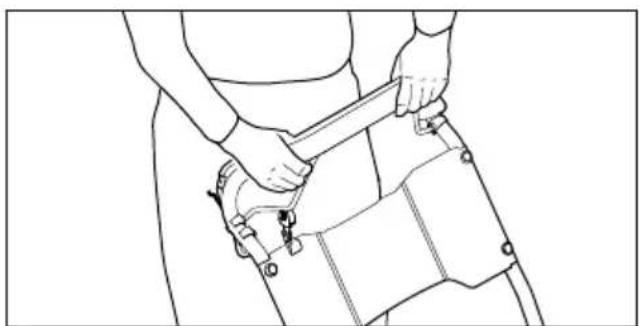

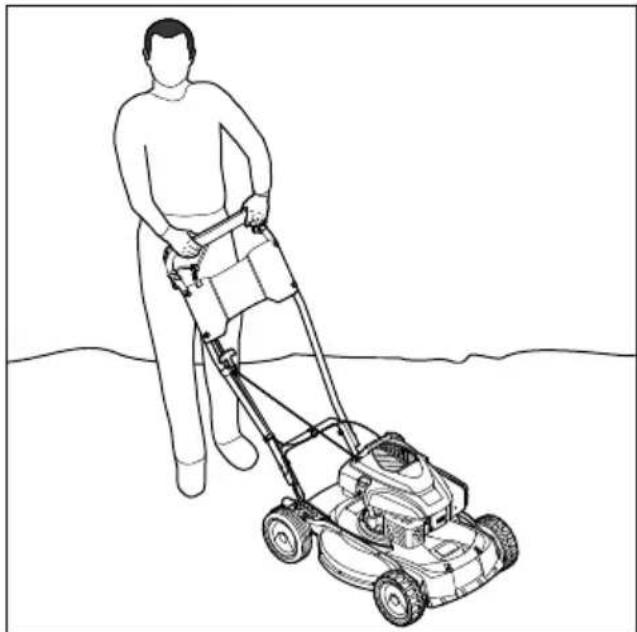

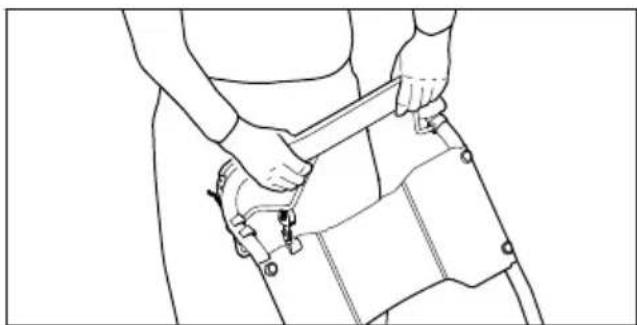

• Hall fast styrhandtaget med bada händerna sa att tummarna nr runt styrhandtaget.

11.2 Stalla in klipphöjd

5 klipphöjder kan stallas in:

• 30mm = position 1
• 40 mm = position 2
• 50mm = position 3
• 60mm = position 4
• 70 mm = position 5

Stalla in klipphofd

Stang av motorn.
Knivenfarinte rotera.
Stall grasklipparen pa en plan yta.

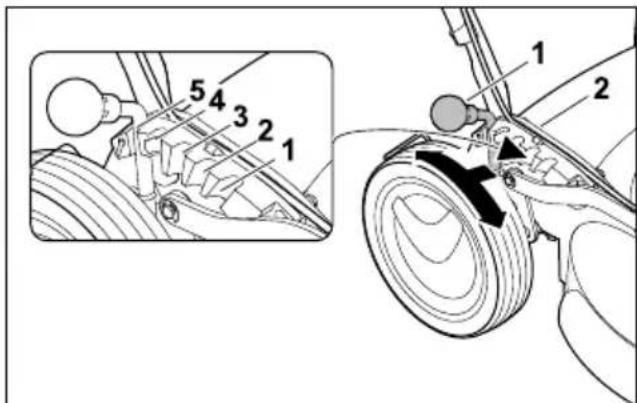

Tryck spaken (1) utat mot bakhjulet och hallden sa.
Ställ spaken (1) i önskat lage (2) och lát den snappa in.

11.3 Koppla till och frän drivning

11.3.1 Koppla in drivning

Ställ gräsklipparen på en plan yta.
Starta motorn.

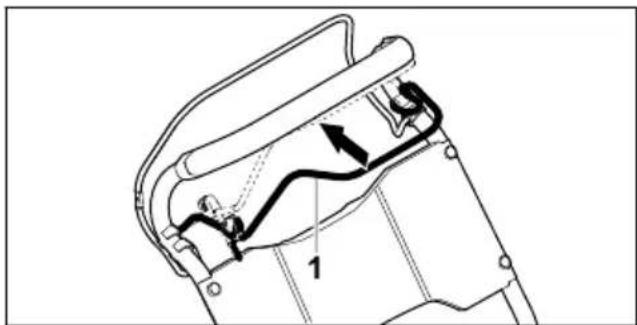

Dra inkopplingsbygeln for drivning (1) helt mot styrhandtaget och hall den sa att tummen nrr runt styrhandtaget.

Gräsklipparen kör igang.

11.3.2 Koppla frán drivning

Slapp inkopplingsbygeln for drivning.
Vanta tills grasklipparen stannar.

11.4 Bioklippning

Vid bioklippning skärs det avklippta gräset sönder flera gänger tack vare att speiellt luftflöde i knivområdet och blæses sedan tillbaka till grasmattebotten. Klippmaterialiet lamnas kvar på grasytan, där det lätt formultnar och äterfors till kretslroppet som godning. En vacker och tat grasmatta fär du genom att bioklippa ofter, en tredjedel av grashöjden bör då klippas.

Förutsättingar forett bra bioklippresuktat:

Hur ofta: pa varen (huvudsaklig vaxtperiod) minst 2 ganger per vecka, pa sommaren och pa hosten minst 1 gang per vecka.
- Klipp tort gräs om det ar möjligt.
- Använd väl slipade knivar.

12 After arbetetsvenska

• Valj en lag hastighet.
• Variera klippriktningen och se till att klippsparen overlappar.
• Klipp alltid mycket högt gräs i flera steg.

• Om arbete med inkopplad drivning sker: kör gräsklipparen kontrollerat framål.
• Om arbete med frankopplad drivning sker: skjut grasklipparen langsamt och kontrollerat framåt.

12 After arbetet

12.1 After arbetet

Stang av motorn.
- Om gräsklipparen ar vát: lát gräsklipparen torka.
Rengor grasklipparen.

13 Transport

13.1 Transportera grasklippare

Stang av motorn.
Knivenfarinte rotera.
Dra bort tandstiftskontakten.

Skjuta gräsklipparen

• Skjut gräsklipparen längsamt och kontrollerat framåt.

Bära gräsklipparen

Använd arbetshandskar av kraftigt material.

• Om gräsklipparen bärs med uppfällt styrhand-tag:

En person ská hälla fast gräsklipparen i transporthandtaget fram med bada händerna och en person ská hälla fast i styrhandtaget med bada händerna.

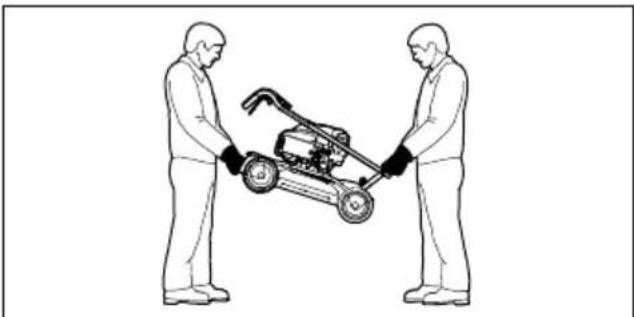

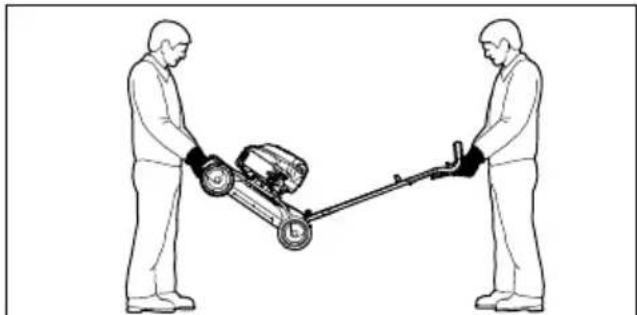

Lyft och bar grasklipparen med tva man.

• Om gräsklipparen bärs med nedfällt styrhand-tag:
  Fäll ned styrhandtaget.
  En person ske halla fast grasklipparen i transporthandtaget fram med bada händerna och en person ske halla fast i transporthandtaget bak med bada händerna.
  Lyft och bar grasklipparen med tva man.

Transportera grasklipparen i ett fordon

Säkra gräsklipparen upprättstaende sa att den inte välter eller kan flytta pa sig.

14 Fövaring

14.1 Forvara grasklippare

Stang av motorn och lát den svalna.
Dra bort tandstiftskontakten.
Forvara grasklipparen sa att foljande villkor uppfylls:

• Gräsklipparen ar utom räckhäll for barn.
• Gräsklipparen ar ren och torr.
• Gräsklipparen kan inte välta.
• Gräsklipparen kan inte rulla iväg.

svenska 15 Rengöring

Om gräsklipparen Förvaras i mer än 3 manader:

Kör bransletanken tom.
Lát en STIHL servande fackhandel rengörä bransletanken.
- Byt motorolja enlistigt uppgifterna i motorns bruksanvisning.
- Skruva loss tändstiftet.

WARNING

• Om startgreppet dras ut narrändstiftskontakten ar lossad kan det komma ut gnistor. Gnistor kan orsaka brand och explosion i en miljö med lattantänd Liga aller explosiva material. Detta kan orsaka allvariga personskador erler dödsfall och sakskador.

Häll bort tändstiftskontakten från tändstiftshälet.

Dra ut startgreppet flera ganger och lat det ga tillbaka.
- Skruva fast och dra at tandstiftet.

15 Rengöring

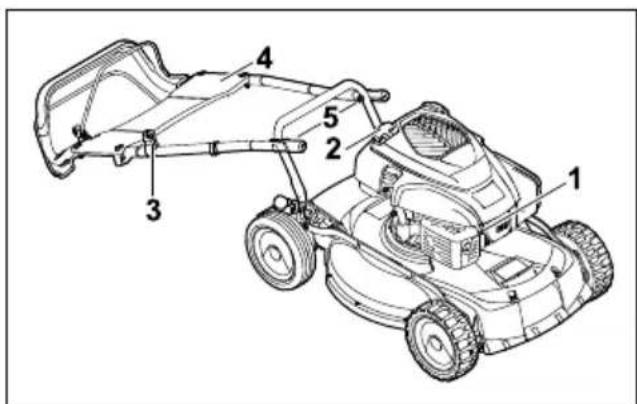

15.1 Stalla upp gräsklippare

Kor bransletanken tom. Motorn stannar.
Stall grasklipparen pa en plan yta.
Stall in klipphjodnen pa lage 1, 1.2.

Dra bort tandstiftskontakten (1).
Lossa startgreppet (2) ur linstyrningen (3).
- Häll fast styrhandtaget (4) och lossa muttrarna (5).
Lagg undan styrhandtaget (4) bakat.

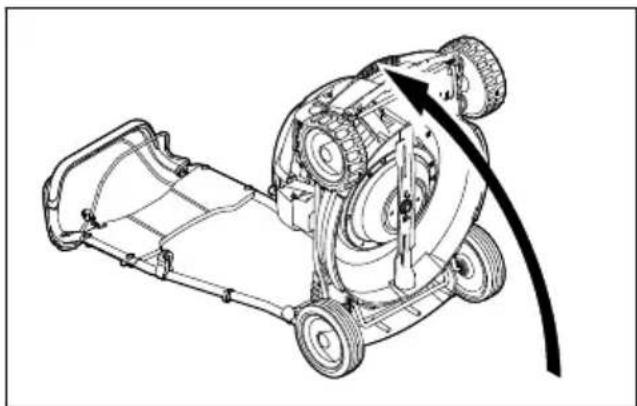

Tippa grasklipparen bakat.

15.2 Rengöra gräsklippare

Stang av motorn.
Lat grasklipparen svalna.
Dra bort tandstiftskontakten.
Rengör gräsklipparen med en fuktig trasa.
Rengör ventilationsöppningarna med en pensel.
Stall upp grasklipparen.
Rengör området rund knives och knives med en träpinne, en mjuk borste eller en fuktig trasa.

16 Underhäll

16.1 Underhallsintervaller

Underhällsintervallerna ar beroende av omgivningsforhällandena och arbetsforhällandena. STIHL rekommenderar foljande underhällsintervaller:

Motor

• Genomfor underhäll av motorn enligt uppgifterna i motorns bruksanvisning.

Gräsklippare

Lat en STIHL servande fackhandel kontrollera grasklipparen varje ar.

16.2 Demontera och montera kniv

16.2.1 Demontera kniv

Stang av motorn.
Dra bort tandstiftskontakten.
Stall upp grasklipparen.

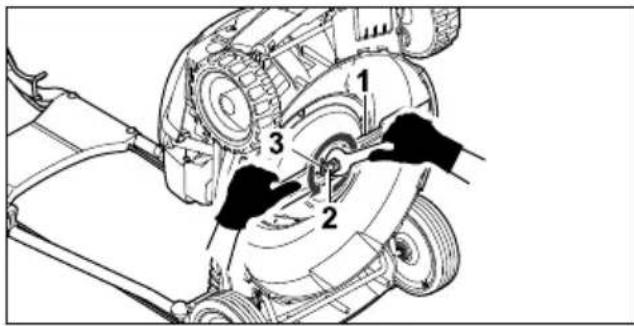

Hall fast kniven (1).
- Skruva loss skruven (2) och ta bort den till-sammans med brickan (3).
Ta bort kniven (1).
Sluthantera skruven (2) och brickan (3). Använd en ny skruv och bricka for montering av kniven (1).

16.2.2 Montera kniv

Stang av motorn.
Dra bort tandstiftskontakten.
Stall upp grasklipparen.

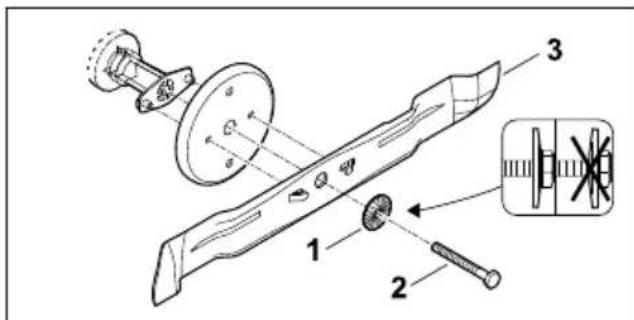

• Placera dennya brickan (1) pa dennya skruven (2).
  For paskruvsakringLoctite 243 pa gangorna paskruven (2).
• Placera kniven (3) sa att upphojningarna pa anliggningsytan greppar i urtagen pa kniven (3).

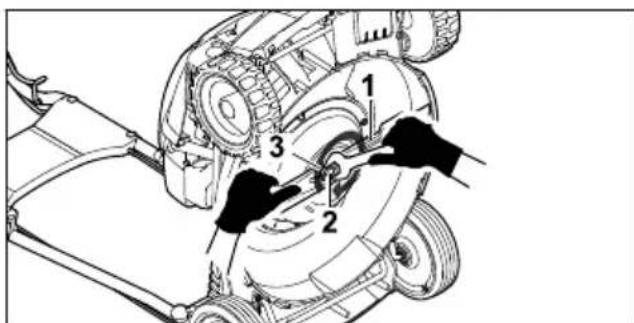

• Skruva fast skruven (2) tillsammans med brickan (1).

Häll fast kniven (3).
Dra at skruven (2) med 65 Nm.

16.3 Slipa och balansera kniv

Det kravs mycket oving for att slipa och balansera kniven pa ratt satt.

STIHL rekommender att kniven slipas och balanseras av en STIHL servande fackhandel.

WARNING

• Knivens eggar ar vassa. Användaren kan skära sig.
  Anvand arbetshandskar av kraftigt material.

Stang av motorn.
Dra bort tandstiftskontakten.
Stall upp grasklipparen.
Demontera kniven.
Slipa kniven. Beakta samtidigt slipvinkeln och kyl kniven, 9.2. Kniven fär inte bli blä under slipningen.
Montera kniven.
- Om nagot ar oklart: kontakta en STIHL servande fackhandel.

17 Reparera

17.1 Reparera grasklippare

Användaren kan inte själv repararera gräsklipparen aller kniven.

• Om gräsklipparen eller kniven är skadad: använd inte gräsklipparen eller kniven och kontakta en STIHL servande fackhandel.
• Om informationsskyltarna ar olasliga eller skadade: lat en STIHL servande fackhandel byta ut informationsskyltarna.

18 Felavhjalpning

18.1 Åtgårdastörningarpgräsklipparen

Störning Orsak	Åtgård
Motorn går inte att starta.	Inkopplingsbygeln for klippning ar inte aktiverad.	Starta motorn enligt beskrivningen ienna bruk-sanvisning.
Bränsletanke	när tom. ▶Tanka gräsklipparen.
	Bränsleledningen ar igensatt. ▶Kontakra en STIHL servande fackhandel.
	Det finns dāligt, smutsigt erler gammalt bränsle i tanken.	Använd alltid fārskt bränsle (blyfri bensin) av käntrmarke.
	Luftfiltret ar smutsigt. ▶Kontakra en STIHL servande fackhandel.
	Tändstiftskontakten har dragits bort frän tändstiftet eller tändka-beln sitter dāligt på kontakten.	Fäst tändstiftskontakten.Kontrollera anslutningen mellan tändkabeln ochkontakten.
	Tändstiftet ar soligt, skadat ullere elektrodavstandet ar fel.	Rengör erler byt ut tändstiftet.Ställ in elektrodavstandet.
	Motständet på kniven ar für stort.	Ställ in en högre klipphöjd.Starta motorn i lagre gräs.
Svarstartad motor eller motons effektfor svag.Motorn blir mycket warm.	Gräsklipparkāpan ar igensatt. Rengör gräsklipparen.
	Klipphöjen ar für lågt inställdEller gänghestigheten ar fürhög.	Anpassa klipphöjen erler klipp längsammare.
	Vatten i bränsetanken och for-gasaren erller forgasaren arigensatt.	Töm bränsetanken, rengör bränsetledningen ochforallansaren.
	Bränsetanken ar smutsig. Kontakta en STIHL servande fackhandel.
	Luftfiltret ar smutsigt. Kontakta en STIHL servande fackhandel.
	Tändstiftet ar soligt. Rengör erler	byt ut tändstiftet.
	Motoroljenivän ar für låg. Fyll pæller byt motorolja enligt beskrivningen imotors bruksanvisning.
	Kylflänsarna ar smutsiga. Rengör gräsklipparen.
Gräsklipparenvibrerar kraf-tigt.	Kniven ar skadad. Byt ut kniven.
	Kniven har inte monterats rätt. Montera kniven.
Gräset klipspsinte av rent.	Kniven ar slö erller utslitten. Slipa erller byt ut kniven.

19 Tekniska data

19.1 Gräsklippare STIHL RM 4.0 RTP

Motortyp: Kohler HD775
Cylindervolym: 173 cm³
- Effekt: 2,6 kW (3,5 hk) vid 2800 varv/min
- Varvital: 2800 varv/min
- Bransletankens maxima volym: 1400cm^3 (1,4 I)
Vikt: 44 kg
- Klippbredd: 53 cm

19.2 Kniv

Min. tjocklek a: 2,5 mm
Min.bredd b:55 mm
- Slipvinkeln = 30°

19.3 Buller och vibrationsvärden

K-vardet for ljudtrycksnivan ar 2 dB(A). K-vardet for ljudnivan ar 2,2 dB(A). K-vardet for vibrationsvardet ar 1,20m / s^2

Uppmatt ljudtrycksniva L_pA enligt EN ISO 5395-2:79 dB(A)

20 Reservdelar och tillbehör svenska

• Uppmatt, garanterad ljudniva L_wAd enligt 2000/14/EC / S.l. 2001/1701: 93 dB(A)
• Uppmatt vibrationsvärde a_hw enligt EN 12096, EN 20643, EN ISO 5395-2, styrhandtag: 2,40~m / s^2

Information om uppyllandet av arbetsgivarriklinjen vibration 2002/44/EC och S.I. 2005/1093 anges på www.stihl.com/vib.

19.4 REACH

REACH ar en EG-forordning for registrering, bedomning och godkannande av kemikalier.

Information om REACH-direktivet finns paa www.stihl.com/reach .

20 Reservdelar och tillbehör

20.1 Reservdelar och tillbehör

STIHL De har symbolerna kannetecknar STIHL-originaldar och STIHL-origi-naltillbehör.

STIHL rekommenderar att du anvander original-delar och tillbehör fran STIHL.

Reservdelar och tillbehör frän andra tillverkare kan inte utvärderas av STIHL i fräga om tillforlitliget, sakerhet och lämplighet trots págäende marknadsobservation och STIHL kan inte ansvara für användningen av dem.

Originaldar och tillbehör frän STIHL kan köpas hos en STIHL-Äterförsäljare.

20.2 Viktiga reservdelar

STIHL fransager sig allt ansvar for person-ller sakskador som har orsakats av anvandningen av ej godkanda pabyggnadskomponenter uller reservdelar.

• Kniv: 6383 702 0100
• Knivskruv: 9008 319 9075
  Bricka:00007026600

21 Kassering

21.1 Sluthantera grasklippare

Information om sluthantering finns att fá hos en STIHL servande fackhandel.

• Sluthantera gräsklippare, kniv, bensin, motorola, tillbehör och Förpackning enligt foreskrift och miljövänligt.

22 EU-försakran om överensstammelse

22.1 Gräsklippare STIHL RM 4.0 RTP

STIHL Tirol GmbH

förklarar på eget ansvar att

• Typ: gräsklippare
• Fabrikat: STIHL
  Typ: RM 4.0 RTP
• Klippbredd: 53 cm
• Modellnummer: 6383

motsvarar de gällande bestämmelserna i riktlinjen 2000/14/EC, 2006/42/EC, 2014/30/EU och 2011/65/EU samt ar utvecklad och tillverkad enligt foljande normer, vars version var giltig vid respektive Produktionsdatum: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.

Deltagandes namn och adress:

TÜV Rheinland LGA Products GmbH

Tillystraße 2

90431 Nurnberg, DE

Bestämmingen av den uppmatta och garanterade ljudnivan har utfords enligt riktlinjen 2000/14/EC, bilaga VIII.

Uppmatt ljudniva: 91,2 dB(A)
- Garanterad ljudniva: 93 dB(A)

Tekniska underlag forvaras hos STIHL Tirol GmbH.

Tillverkningsår och maskinnummer finns på gräsklipparen.

Langkampfen, 02.01.2020

STIHL Tirol GmbH

M. 1 + 1 = 1

Matthias Fleischer, områdeschef inom forsknings och utveckling

fimennnnn

Sven Zimmermann, områdeschef inom kvalitet

23 UKCA-konformitetsdeklaration

23.1 Gräsklippare STIHL RM 4.0 RTP

STIHL Tirol GmbH

föklarar på eget ansvar att

• Typ: gräsklippare
• Fabrikat: STIHL
  Typ: RM 4.0 RTP
• Klippbredd: 53 cm
• Modellnummer: 6383

motsvarar de gällande bestämmelserna i UK-for-ordningarna Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 och The Restriction of the Use of Certain Hazardous Substances in Electronic Equipment Regulations 2012 samt ar utvecklad och tilver-kad enligt följande normer, vars version var giltig vid respektiveproduktdatum: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.

Deltagandes namn och adress:

TUV Rheinland UK LTD

1011 Stratford Road

Solihull, B90 4BN

Bestämningen av den uppmatta och garanterade ljudnivan har utförts enligt UK-förordningen Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 11.

Uppmatt ljudniva: 91,2 dB(A)
- Garanterad ljudniva: 93 dB(A)

Tekniska underlag forvaras hos STIHL Tirol GmbH.

Tillverkningsår och maskinnummer finns på gräsklipparen.

Langkampfen, 02.11.2021

STIHL Tirol GmbH

M. 1 + 1 + 1

Matthias Fleischer, områdeschef inom forsknig och utveckling

Sven Zimmermann, områdeschef inom kvalitet

Sisallysluettelo

• Pida vastaan terästa (3).

Bensin kan skade miljoet.

Hvis du klipper i en skråning: Klipp på tvers i skråningen.

• Ikke arbeid i skräninger som har en stigning på over 25^ (46,6%).

Det dannes ekssosgass när motoren er i gang. Innandet ekssosgass kan medfore forgiving.

Unnga a puste inn eksosgass.

Sorg for god ventilasjon nár du arbeider med gressklipperen.

Hvis du blir uvel/svimmel eller fär synsfor-styrrelser eller hørnelsproblemer: Avslutt arbeidet og kontakt lege.

7 Fylle på drivstoff på gressklipperen nordsk

7 Fylle på drivstoff på gress-klipperen

7.1 Fylle på drivstoff på gressklipperen

LES DETTE

11 Arbeide med gressklippen ren

11.1 Holde og føre gressklipperen

18.1 Utbedre feil/problemer på gressklipperen

Feil/problem Årsak Tiltak
Motoren kan ikke startes.	Koblingsbøylen for klipping erDICKE trykt inn.	Start motoren sik det beskrives i,this bruksan-visningen.
Drivstofftanken er tom. Fyll på drivstoff på gressklipperen.
	Drivstoffrøret er tett. Kontakt en STIHL forhandler.
	Tanken ineholder)drlig,foru-rensetller gammelt drivstoff.	Bruk alltid blyfri bensin av god kvalitet.
	Luftfilteret er skittent. Kontakt en STIHL forhandler.
	Tennpluggsstøpselet er kobletfra Tennpluggen eller pluggled-ningen er darylig festet på kon-takten.	Sett inn tennpluggsstøpselet.Kontroller forbindelsen mellom pluggledningen og støpselet.

Feil/problem Årsak Tiltak
Tennpluggen	er tilset/skadetller elektrodeavstanden er feil.
	Kniven har for stor motstand. • Still inn større klippehøyde.• Start motoren i lavere gress.
Motoren ervanselig á fàstart på, ellereffekten avtar.	Gressklipperhuset er tilstoppet. Rengjør gressklipperen.
	Det er stilt inn for lav klippe-høyde aller fremdriftshastighe-ten er for hjøy.
	Det har kommet vann i drivstoff-tanken og forgasseren aller forgasseren er tilstoppet.
	Drivstofftanken er skitten. Kontakt en STIHL forhandler.
	Luftfilteret er skittent. Kontakt enSTIHL forhandler.
	Tennpluggen er rustet. Rengjør aller skift ut pennpluggen.
	Motoroljenivået er for lavn. Bytt aller etteryll motorolje sik det beskrives i bruk-sanvisningen for motoren.
	Kjøleribbene er skitne. Rengjør gressklipperen.
Gressklippen-vibrererkraftig.	Kniven er skadet. Skift ut kniven.
	Kniven er/DDke riktig montert. Monter kniven.
Gresset klip-pes ikke jevnt.	Kniven er sløv aller slitt. Slip aller skift ut kniven.

19 Tekniske data

19.1 Gressklipper STIHL RM 4.0 RTP

Motortype: Kohler HD775
Slagvolum: 173~cm^3
- Effekt: 2,6 KW (3,5 PS) ved 2800 o/min
Turtall: 2800 o/min
- Maksimalt innhold i drivstoffanken: 1400~cm^3 (1,4 l)
Vekt: 44 kg
- Klippebredde: 53 cm

19.2 Kniv

• Minsteteykkelsea:2,5mm
• Minste bredde b: 55 mm
  -Slipevinkel = 30^
