MANUAL DE UTILIZADOR BR 4735 Esc Kärcher

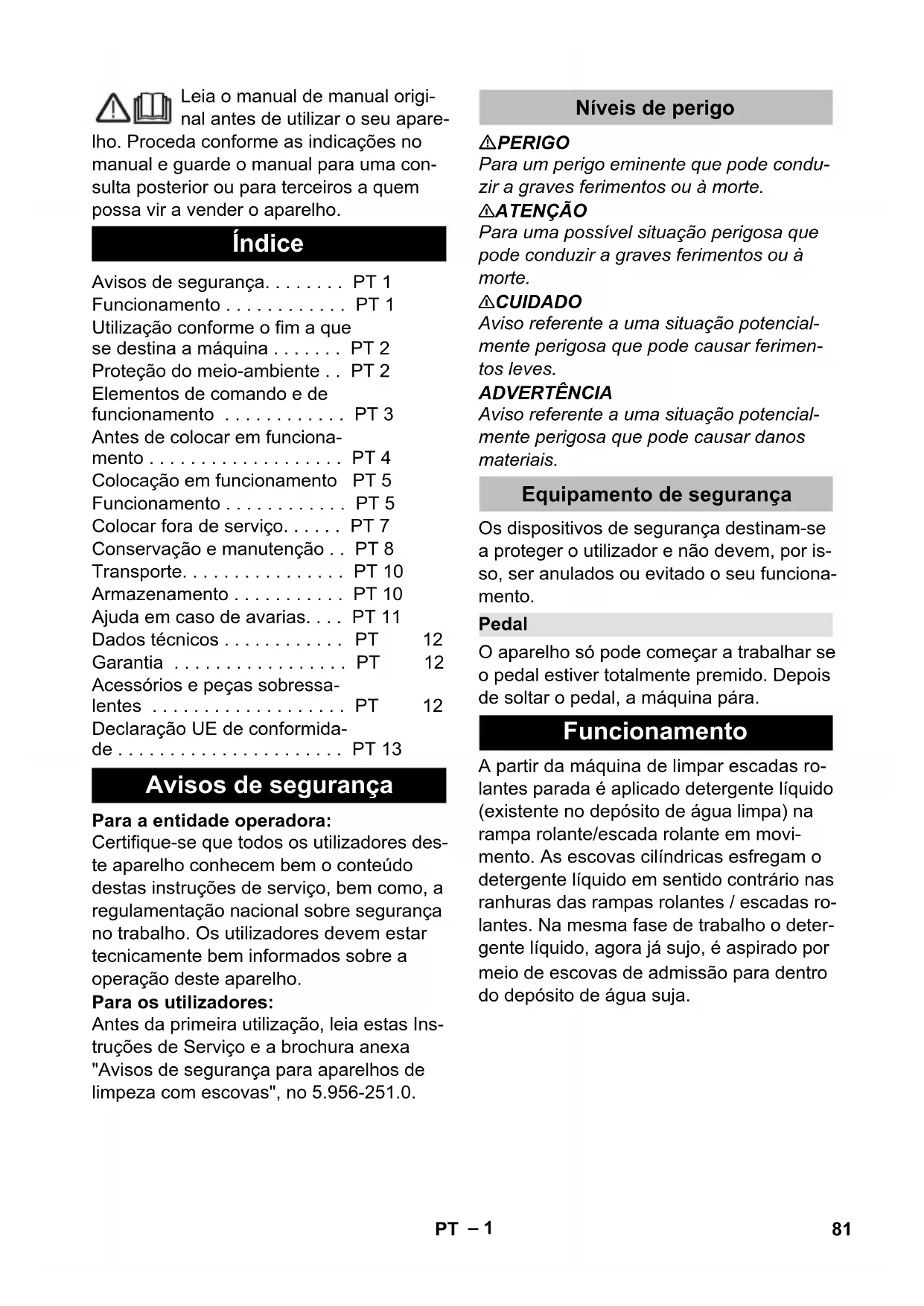

Iho. Proceda conforme as indicações no manual e guarde o manual para uma consulta posterior ou para terceiros a quem possa vir a vender o aparelho.

Índice

Avisos de segurança.... PT 1

Funcionamento ..... PT 1

Utilização conforme o fim a que se destina a máquina ..... PT 2

Proteção do meio-ambiente .. PT 2

Elementos de comando e de funcionamento ..... PT 3

Antes de colocar em funcionamento.... PT 4

Colocação em funcionamento PT 5

Funcionamento.... PT 5

Colocar fora de serviço..... PT 7

Conservação e manutenção .. PT 8

Transporte.... PT 10

Armazenamento ..... PT 10

Ajuda em caso de avarias.... PT 11

Dados técnicos ..... PT 12

Garantia PT 12

Acessórios e peças sobressa- lentes.... PT 12

Declaração UE de conformidade.... PT 13

Avisos de segurança

Para a entidade operadora:

Certifique-se que todos os utilizadores deste aparelho conhecem bem o conteúdo destas instruções de serviço, bem como, a regulamentação nacional sobre segurança no trabalho. Os utilizadores devem estar tecnicamente bem informados sobre a operação deste aparelho.

Para os utilizadores:

Antes da primeira utilização, leia estas Instruções de Serviço e a brochura anexa "Avisos de segurança para aparelhos de limpeza com escovas", no 5.956-251.0.

Níveis de perigo

⚠PERIGO

Para um perigo eminente que pode conduzir a graves ferimentos ou à morte.

ATENÇÃO

Para uma possível situação perigosa que pode conduzir a graves ferimentos ou à morte.

△CUIDADO

Aviso referente a uma situação potencialmente perigosa que pode causar ferimentos leves.

ADVERTÊNCIA

Aviso referente a uma situação potencialmente perigosa que pode causar danos materiais.

Equipamento de segurança

Os dispositivos de segurança destinam-se a proteger o utilizador e não devem, por isso, ser anulados ou evitado o seu funcionamento.

Pedal

O aparelho só pode começar a trabalhar se o pedal estiver totalmente premido. Depois de soltar o pedal, a máquina pára.

Funcionamento

A partir da máquina de limpar escadas rolantes parada é aplicado detergente líquido (existente no depósito de água limpa) na rampa rolante/escada rolante em movimento. As escovas cilíndricas esfregam o detergente líquido em sentido contrário nas ranhuras das rampas rolantes / escadas rolantes. Na mesma fase de trabalho o detergente líquido, agora já sujo, é aspirado por meio de escovas de admissão para dentro do depósito de água suja.

Utilização conforme o fim a que se destina a máquina

Este aparelho destina-se ao uso industrial e comercial, p.ex. em hotéis, escolas, hospitais, fábricas, lojas, escritórios e lojas à exploração

Utilize este aparelho exclusivamente em conformidade com as indicações destas Instruções de Serviço.

• O aparelho só pode ser utilizado para a limpeza de degraus e rampas rolantes.
• Este aparelho foi única e exclusivamente concebido para a utilização em interiores.
• O sentido de marcha da instalação a limpar deve estar regulado de tal maneira que a rampa rolante/escada rolante se afaste do aparelho.
• Para a limpeza de escadas rolantes, o aparelho só pode ser utilizado no terminal inferior da escada rolante.
• O aparelho só pode ser equipado com acessórios e peças sobressalentes originais.

Proteção do meio-ambiente

Os materiais da embalagem são recicláveis. Não coloque as embalagens no lixo doméstico, envie-as para uma unidade de reciclagem.

Os aparelhos velhos contêm materiais preciosos e recicláveis e deverão ser reutilizados. Baterias, óleo e produtos similares não podem ser deitados fora ao meio ambiente. Por isso, elimine os aparelhos velhos através de sistemas de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes podem ser encontradas em:

1 Alavanca de avanço
2 Mangueira de escoamento de água limpa
3 Mangueira de escoamento de água suja
4 Ficha de rede
5 Gancho de alívio de tensão
6 Pedal
7 Rodas traseiras com alavanca de re- tenção

8 Tampa do depósito de água suja
9 Rodas dianteiras
10 depósito de água suja
11 Abertura de enchimento do depósito de água limpa
12 Pedal para elevar/baixar a cabeça de escovas
13 Alavanca para a retenção da cabeça de escovas

Painel de comando

1 Contador das horas de serviço
2 Indicação da pressão da bomba
3 Interruptor da máquina
4 Lâmpada de controlo "Depósito de água suja cheio"

5 Lâmpada de controlo "Sobrecarga do motor das escovas"

Símbolos no aparelho

Purga de água suja

Purga de água de rede

Abertura de enchimento do depósito de água limpa

Travão de imobilização

Pedal

Antes de inclinar o aparelho, esvaziar o depósito de água limpa e o depósito de água suja.

Antes de colocar em funcionamento

→ Retirar toda a embalagem, excepto a palette de madeira.

Montar a alavanca de avanço

→ Aplicar o arco de impulsão nos entalhes do máquina.
→ Fixar o arco de impulsão com os 4 para-fusos incluídos no fornecimento.
→ Fixar as capas de coberturas.

→ Pendurar o gancho de alívio de tensão no arco de impulsão.

Descarregar

→ Prender as rodas traseiras, afastar os calços de madeira para bloqueio das rodas.
→ Quatro tábuas da palete marcadas estão fixadas com parafusos. Desapara-fusar estas três tábuas:

→ Colocar as tábuas no canto da palete. Ajustar as tábuas de forma que estas fi-quem posicionadas em frente às rodas do aparelho. Fixar as tábuas com os parafusos.
→ Deslocar o aparelho lentamente da rampa.

Eliminar o produto anti-congelante

Aviso:

Aquando do fabrico, o aparelho foi lavado com anticongelante. Antes do primeiro arranque é necessário remover o anticongelante.

→ Encher 10 litros de água fresca no depósito da água limpa.
→ Accionar o pedal.
→ Ajustar o interruptor do aparelho para limpeza profunda.
→ Deixar o aparelho em funcionamento até que a pressão no manómetro baixe.

Colocação em funcionamento

Preparação da rampa rolante/escada rolante

⚠PERIGO

Perigo de lesões! O aparelho pode ficar suspenso e ser arrastado pela esteira / escada rolante. Inspeccionar plataformas e perfis de entalhe quanto a deformações antes da limpeza e remover os objectos presos. Em caso de emergência, certifique-se de que sabe onde se situa o botão de emergência da esteira / escada rolante.

→ Desligar com antecedência suficiente o funcionamento da rampa rolante/escada rolante, enquanto se proceder à limpeza das mesmas e as zonas de assento dos pés estiverem húmidas.
→ Ligar a rampa rolante/escada rolante
→ Certifique-se que o sentido de funcionamento da rampa rolante/ escada rolante se afasta do aparelho.

Preparação do aparelho

→ Verificar se os pentes e a barra de guia do aparelho estão de acordo com a fabricação da rampa/escada rolante. Em caso de necessidade substituir os pentes e a barra de guia.

→ Abrir a tampa do depósito de água limpa.
→ Adicionar água limpa.

ADVERTÊNCIA

Perigo de danos. Utilizar somente os detergentes recomendados. Se o operador utilizar outros detergentes, corre maiores riscos relativamente à segurança no funcionamento e ao perigo de acidentes.

Ter atenção aos avisos de segurança nos detergentes.

Aviso:

Não utilizar detergentes que desenvolvam muita espuma.

→ Adicionar detergente.
→ Fechar a tampa do depósito de água limpa.
→ Deslocar o aparelho para junto da rampa rolante/escada rolante.

Funcionamento

⚠PERIGO

Perigo de lesões!

• Não utilizar o aparelho em superfícies com inclinações.
• Accionar o pedal usando apenas um pé. O outro pé deve permanecer fixo e seguro no chão.
• Agarrar a alavanca de avanço sempre com uma mão, pelo menos.
• Peças de vestuário soltas ou jóias podem ficar presas nas peças em movimento da esteira / escada rolante. Por este motivo, colocar de parte jóias e usar vestuário justo e sapatos de segurança.

Tipos de limpeza

O tempo de limpeza depende do grau de sujidade e subdivide-se em três tipos de limpeza:

Aspirar a seco

Aspiração para secagem dos lanços de escada/escadas rolantes já limpos.

Limpeza de manutenção

Limpeza de rampas rolantes/escadas rolantes com pouca sujidade (por norma em curtos períodos regulares). Nesta regulação o aparelho trabalha com uma quantidade de água reduzida. A bomba de água trabalha em compassos regulares.

Limpeza profunda

Limpeza de rampas rolantes/escadas rolantes muito sujas (limpeza, se durante um longo período de tempo, não foi efectuada a limpeza). Zonas especialmente muito sujas, devem receber uma limpeza prévia manual.

– Varrer, primeiro, o lixo solto e grosso.
– Afastar os objectos rijos (p. ex. pedras) das ranhuras da zona de assento dos pés.
- Limpar à mão as superfícies frontais dos degraus das escadas rolantes.
- Limpar as zonas de assento dos pés em pistas sobrepostas. Para isso, deslocar o aparelho da sua posição de trabalho normal e manobrá-lo lateralmente.
- Observar os degraus (zonas de assento dos pés) durante a limpeza. Elas devem estar húmidas mas não encharcadas. Não se devem deixar resíduos visíveis de espuma.
- Primeiro humedecer ( com um líquido de limpeza) e depois limpar a seco (interruptor do aparelho ajustado na função de aspirar a seco).
- Para finalizar, fazer uma passagem com água limpa, para eliminar resíduos do detergente líquido.

Operação de limpeza

⚠PERIGO

Perigo de lesões e choque eléctrico! Colocar o cabo de extensão de modo a que não possa ficar preso ou esmagado e sem constituir risco de tropeçar.

→ Pendurar o terminal do cabo de extensão como laço no gancho de alívio de tensão
→ Bloquear as rodas traseiras

→ Deslocar o aparelho para cima do pata-mar, de modo que as rodas dianteiras não entrem em contacto com o primeiro degrau ou zona de assento dos pés da rampa rolante/escada rolante.

→ Accionar o pedal para baixar a cabeça das escovas. A cabeça das escovas é baixada e a alavanca para a retenção encaixa.

→ Aplicar um dos pés sobre o pedal e movimentar lateralmente o aparelho para lá e para cá. O aparelho centra-se nas ranhuras das zonas de apoio dos pés (degraus) e ouve-se um ruído.

⚠PERIGO

Perigo de lesões! O aparelho não deve ser empurrado na escada rolante, além do indicado abaixo. Caso contrário, existe o perigo de o aparelho ser arrastado pela escada rolante. Em caso de perigo accionar de imediato o botão de paragem de emergência da escada rolante.

A cabeça de limpeza tem que assentar plana na escada rolante.

→ Ajustar o interruptor do aparelho na posição de limpeza de manutenção ou de limpeza profunda.

O aparelho entra em funcionamento.

Aviso:

Com o depósito de água suja cheio, o aparelho desliga. Para realizar um novo arranque, esvaziar o depósito de água suja e colocar o interruptor do aparelho brevemente em “0”.

→ Proceder à limpeza até que a rampa rolante/escada rolante tenha dado 1 a 2 voltas. Seguidamente deslocar o aparelho na lateral e proceder a uma nova operação de limpeza.

Deslocar o aparelho lateralmente

→ Ajustar o interruptor do aparelho na posição aspirar a seco. A função aspirar a seco é activada.
→ Baixar a pressão da bomba para 0 bar.
→ Colocar o selector na posição "0".
→ Libertar o pedal.
→ Accionar o pedal para levantar a cabeça das escovas. A cabeça das escovas é levantada.
→ Deslocar o aparelho lateralmente.
→ Accionar o pedal para baixar a cabeça das escovas. A cabeça das escovas é baixada e a alavanca para a retenção encaixa.
→ Colocar um dos pés sobre o pedal e centrar o aparelho nas ranhuras que limitam as zonas de colocação dos pés.
→ Ajustar o interruptor do aparelho na posição de limpeza de manutenção ou de limpeza profunda.
Para finalizar, fazer uma passagem com água limpa, para eliminar resíduos do detergente líquido.

⚠PERIGO

Perigo de lesões! Para o reabastecimento do líquido de limpeza, afastar sempre o aparelho da posição de trabalho.

Colocar fora de serviço

Terminar limpeza

→ Ajustar o interruptor do aparelho na posição aspirar a seco. A função aspirar a seco é activada.
→ Baixar a pressão da bomba para 0 bar.
→ Colocar o selector na posição "0".
→ Libertar o pedal.
→ Accionar a alavanca para a retenção e o pedal para a elevação da cabeça das escovas. A cabeça das escovas é levantada.
→ Desbloquear as rodas traseiras.
→ Deslocar o aparelho da posição de trabalho para fora do patamar até este estar novamente sobre solo firme.

Desligar o aparelho

→ Desligue a ficha da tomada.

→ Evaziar os restos do detergente líquido e proceder à sua reciclagem.
→ Soltar a água suja e eliminá-la.
→ Limpar o aparelho por dentro e por fora. Lavar os depósitos com água límpida.
→ Arrumar o aparelho só em locais livres de temperaturas negativas e sobre um pavimento plano e limpo.
→ Bloquear as rodas traseiras
→ Bloqueio da rampa rolante/escada rolante só deve ser eliminado depois de toda a zona de trabalho estar seca. Em caso de humidade na rampa rolante/escada rolante existe o perigo de acidente provocado por se escorregar.

Conservação e manutenção

⚠PERIGO

Perigo de lesões! Antes de realizar qualquer trabalho no aparelho:

→ Colocar o selector na posição "0".
→ Desligue a ficha da tomada.
→ Bloquear as rodas traseiras
→ Evaziar os restos do detergente líquido e proceder à sua reciclagem.
→ Soltar a água suja e eliminá-la.

Limpeza do aparelho

ADVERTÊNCIA

Perigo de danos! Não pulverizar o aparelho com água e não utilizar produtos de limpeza / detergentes agressivos.

→ Limpar a parte exterior do aparelho com um pano embebido em barrela.
→ Lavar o interior do depósito de água suja.
→ Limpar o crivo de lanugem.

Intervalos de manutenção

Ajustar o aparelho na posição de manutenção

Para se poderem executar diversas operações de teste e de manutenção, a máquina de limpeza de escadas rolantes tem que ter acesso pela parte de baixo.

→ Inclinar o aparelho com o auxílio de uma segunda pessoa para a frente, até que o aparelho fique assente no pavimento com a estrutura da parte da frente.

Diariamente antes da utilização

→ Controlar a imagem de jacto dos injectores.
→ Controlar se os injectores de aspiração estão sujos.

→ Testar a função de emergência do pedal. Premir o pedal, ajustar o interruptor do aparelho na função aspirar a seco (o aparelho deve avançar). Libertar o pedal (o aparelho tem que parar). Reparações só devem ser efectuadas pelos nossos Serviços Técnicos.

→ Controlar o bloqueio das rodas traseiras. Reparações só devem ser efectuadas pelos nossos Serviços Técnicos.

→ Verificar o desgaste de: Escovas cilíndricas, escovas de admissão, pentes, barra de guia, mangueiras, protectores e as rodas da frente. O esbarro e as rodas da frente, em caso de necessidade, só devem ser substituídos pelos nossos Serviços Técnicos.

→ Verificar o estado do cabo de rede e da ficha. A sua substituição só deve ser feita pelos nossos Serviços Técnicos.

Após 100 horas de trabalho

→ Verificar a estabilidade de todas as peças de fixação.
→ Verificar o estado das correias de accionamento, relativamente a tensão e desgaste (Esta operação deve ser feita pelos Serviços Técnicos.

Trabalhos de manutenção

Limpar o filtro de cotão

→ Desaparafusar a cobertura de chapa com uma chave de sextavado interno (Torx).

Aviso:

Encontra-se uma chave de sextavado interno (Torx) no suporte da mangueira de descarga da água suja.

Substituir as escovas cilíndricas e as escovas de admissão

→ Desapertar os 4 parafusos e desmontar a tampa do mancal.

→ Desmontar as escovas cilíndricas (grandes) e as escovas de admissão (pequenas) e substituí-las (ter em atenção a admissão sextavada das escovas!).

Conjuntamente com esta operação, os pentes e os injectores de aspiração também devem ser testados e, se necessário, substituídos ou limpos.

Substituir os pentes

→ Desmontar e substituir os pentes. Para isso encaixar os pentes de admissão na calha estreita e os pentes de saída na calha larga.

Limpar os injectores de aspiração

→ Retirar as impurezas para o exterior dos injectores de aspiração e não os empurrar para dentro.

Substituição da barra de guia

→ Soltar os parafusos de fixação do su- porte para a barra de guia.
→ Desmontar a barra de guia.
→ A montagem da nova barra de guia, processa-se pela ordem inversa das operações de desmontagem. Verificar o assento correcto em cima e em baixo.

Controlar os injectores e o filtro para o detergente líquido

→ Desapertar a porca de capa. Retirar o injector, a anilha de vedação e o filtro.
→ Limpar o injector ou aplicar um outro novo na porca de capa.
→ Colocar a anilha de vedação e o filtro e apertar, manualmente a porca de capa.

Substituir os protectores

→ Retirar os protectores com o auxílio de uma chave de fendas e substituí-los.

Transporte

⚠PERIGO

Perigo de lesões! Não conduzir em subidas acima de 5°. Nunca transportar o aparelho em esteiras / escadas rolantes.

△CUIDADO

Perigo de lesões e de danos! Ter atenção ao peso do aparelho durante o transporte.

→ Bloquear as rodas traseiras
→ Fixar o aparelho com cintas de fixação e cordas contra deslizes.

Armazenamento

△CUIDADO

Perigo de lesões e de danos! Ter atenção ao peso do aparelho durante o armazenamento.

Este aparelho só pode ser armazenado em espaços fechados e cobertos.

Ajuda em caso de avarias

⚠PERIGO

Perigo de lesões! Antes de realizar qualquer trabalho no aparelho:

→ Colocar o selector na posição "0".
→ Desligue a ficha da tomada.

→ Bloquear as rodas traseiras
→ Esvaziar os restos do detergente líquido e proceder à sua reciclagem.
→ Soltar a água suja e eliminá-la.

Avaria Eliminação da avaria
Motor/bomba não arranca ou desliga por si durante o funcionamento.	Depósito de água suja cheio, despejá-lo.
	Accionar o pedal.
A lâmpada de controlo "Depósito de água suja cheio" brilha.	Depósito de água suja cheio, despejá-lo.
A pressão mínima de serviço de 3 bar não é atingida.	Caso o depósito de água limpa esteja vazio, encha-o (35 litros).
	Controlar o sistema de tubagens quanto a fugas. Se necessário requerer a vedação por parte do serviço de assistência técnica.
	Verificar os bocais.
	Peça aos Serviços Técnicos para limparem a bomba.
As zonas de apoio dos pés, depois de limpas, ficaram molhadas.	Verificar o nível de desgaste dos pentes e, se necessário, substituí-los.
	Verificar o estado das juntas entre o depósito de água suja e a tampa e, se necessário, substituí-las.
	Verificar o nível de desgaste das escovas de admissão e, se necessário, substituí-las.
	Verificar se s injectores e as mangueiras de aspiração estão entupidos e, se necessário, limpá-los.
	Verificar se a tampa da água suja está fechada.
	Verificar se foram montados os pentes correctos.
As zonas de apoio dos pés não ficaram bem limpas.	Verificar se os injectores do detergente líquido estão limpos e, se necessário, limpá-los ou substituí-los.
	Verificar o estado das juntas entre o depósito de água suja e a tampa e, se necessário, substituí-las.
	Verificar o nível de desgaste das escovas cilíndricas e das escovas de admissão e, se necessário, substituí-las.
	Verificar o detergente. Verificar a concentração do detergente.
	Verificar o nível de desgaste das escovas de admissão e, se necessário, substituí-las.
	Verificar se a tampa da água suja está fechada.
	Verificar se foram montados os pentes correctos.
A lâmpada de controlo "Sobre-carga do motor das escovas" brilha.	Colocar o interruptor do aparelho na posição “0” e, de seguida, rodá-lo de novo para a posição de funcionamento pretendida. Se esta anomalia se verificar com alguma frequência, peça a intervenção dos Serviços Técnicos.
	Retirar fitas ou fios das escovas.

Dados técnicos

Dados relativos à potência
Tensão nominal V 220-240
Frequência Hz 50/60
Tensão de comando V 12
Potência nominal (máx.)	W 1400
Potência do motor de aspiração	W	800
Potência do motor das escovas	W	600
Classe de protecção IPX4
Pressão da bomba bar 3-4
Consumo de água l/h 25-50
Rotações das escovas cilíndricas	rpm 870
Rotações das escovas de admissão	rpm 1090
Medidas e pesos
Largura de trabalho mm	470
Largura	mm 480
Comprimento	mm 1150
Altura com o arco de impulsão	mm 1050
Altura sem o arco de impulsão	mm 760
Volume do depósito de água limpa/água suja	I	35/35
Peso de transporte	kg aprox.	90
Peso total admissível	kg aprox.	125
Valores obtidos segundo EN 60335-2-72
Valor total de vibração	m/s ^2	0,3
Insegurança K	m/s ^2	0,2
Nível de pressão acústica L _pA	dB(A)	<75
Insegurança K _pA	dB(A)	2
Nível de potência acústica L _WA + Insegurança K _WA	dB(A)	90

Garantia

Em cada país vigem as respectivas condições de garantia estabelecidas pelas nossas Empresas de Comercialização. Eventuais avarias no aparelho durante o período de garantia serão reparadas, sem encargos para o cliente, desde que se trate dum defeito de material ou de fabricação. Em caso de garantia, dirija-se, munido do documento de compra, ao seu revendedor ou ao Serviço Técnico mais próximo.

Acessórios e peças sobressalentes

Utilizar apenas acessórios e peças sobressalentes originais. Só assim poderá garantir uma operação do aparelho segura e sem avarias.

Para mais informações sobre acessórios e peças sobressalentes, consulte www.kaercher.com.

Declaração UE de conformidade

Declaramos que a máquina a seguir designada corresponde às exigências de segurança e de saúde básicas estabelecidas nas Directivas UE por quanto concerne à sua concepção e ao tipo de construção assim como na versão lançada no mercado. Se houver qualquer modificação na máquina sem o nosso consentimento prévio, a presente declaração perderá a validade.

Produto: Máquina de limpeza de escadas rolantes

Tipo: 1.310-xxx

Respectivas Directrizes da UE

Os signatários actuam em nome e em pro- curação do Conselho de Administração.

H. Jenner

Responsável pela documentação:

S. Reiser

Alfred Kärcher SE & Co. KG
