Tipo de produto	Inflador de pneus profissional
Marca	Kärcher
Modelo	ATC Fp
Alimentação elétrica	230 V, 50 Hz, monofásico
Potência conectada	450 W
Tipo de proteção	IP44
Fluxo de ar comprimido	100 l/min
Pressão de serviço	0,1 a 0,8 MPa
Dimensões (C × L × A)	423 × 423 × 1550 mm
Peso	55 kg
Temperatura de operação (com anticongelante)	-10 °C a +40 °C
Temperatura de operação (sem anticongelante)	+5 °C a +40 °C
Humidade do ar ambiente	10 a 80 %
Nível de pressão sonora LpA	<70 dB(A)
Nível de potência sonora LWA	76,8 dB(A)
Funções principais	Inflação e controle de pressão dos pneus, peças opcionais, display digital
Função pneu furado	Sim, botão dedicado
Manutenção diária	Drenar o condensado, verificar o estado das mangueiras e do bocal
Manutenção semanal	Limpar o exterior
Calibração	A cada 2 anos por um escritório credenciado
Proteção anticongelante	Sim, interruptor dedicado (acessível)
Segurança	Parada de emergência, instruções elétricas e superfícies quentes
Utilização	Profissional, pagamento com moedas

Perguntas frequentes - ATC Fp Kärcher

Como usar o inflador de pneus ATC Fp?

Insira uma moeda na fenda, ajuste a pressão desejada com as teclas + e -, fixe o bocal na válvula do pneu. Um sinal sonoro indica que a pressão foi atingida. Retire o bocal e pendure-o.

O que fazer se o pneu estiver completamente vazio?

Insira uma moeda, ajuste a pressão, fixe o bocal na válvula, em seguida, pressione o botão « Pneu furado ». Aguarde o sinal sonoro.

Como drenar o condensado do compressor?

Remova a tampa frontal, coloque um recipiente sob a válvula de drenagem, abra lentamente a válvula para drenar o condensado, depois feche e recoloque a tampa.

O que significa a mensagem de erro ER1?

ER1 indica uma medição de pressão instável devido a um bocal ou mangueira defeituosos. Substitua a peça em questão.

Como ativar a proteção anticongelante?

Em temperaturas abaixo de +5 °C, coloque o interruptor de proteção anticongelante em « ON ». O interruptor principal também deve estar na posição ON.

Qual manutenção semanal é necessária?

Limpe o exterior do aparelho e drene o condensado do reservatório de ar comprimido.

Quais moedas são aceitas pelo sistema de pagamento?

Por padrão: 50 centavos de euro, 50 pence britânicos, 1 franco suíço, 1 zloty polonês, 5 coroas norueguesas. Outras moedas podem ser configuradas pelo serviço pós-venda.

Como ajustar o tempo de funcionamento?

Use o botão giratório P I para ajustar a duração de 30 segundos a 7 minutos. Os outros botões (P II, P III, P IV) não têm função.

O aparelho não liga após conectar o bocal, o que fazer?

Verifique a fixação do bocal, o estado da mangueira, depois pressione o botão « Pneu furado ». Se o problema persistir, entre em contato com o serviço pós-venda.

Onde posso encontrar peças de reposição?

Use exclusivamente peças originais Kärcher. Consulte o site www.kaercher.com ou entre em contato com seu revendedor autorizado.

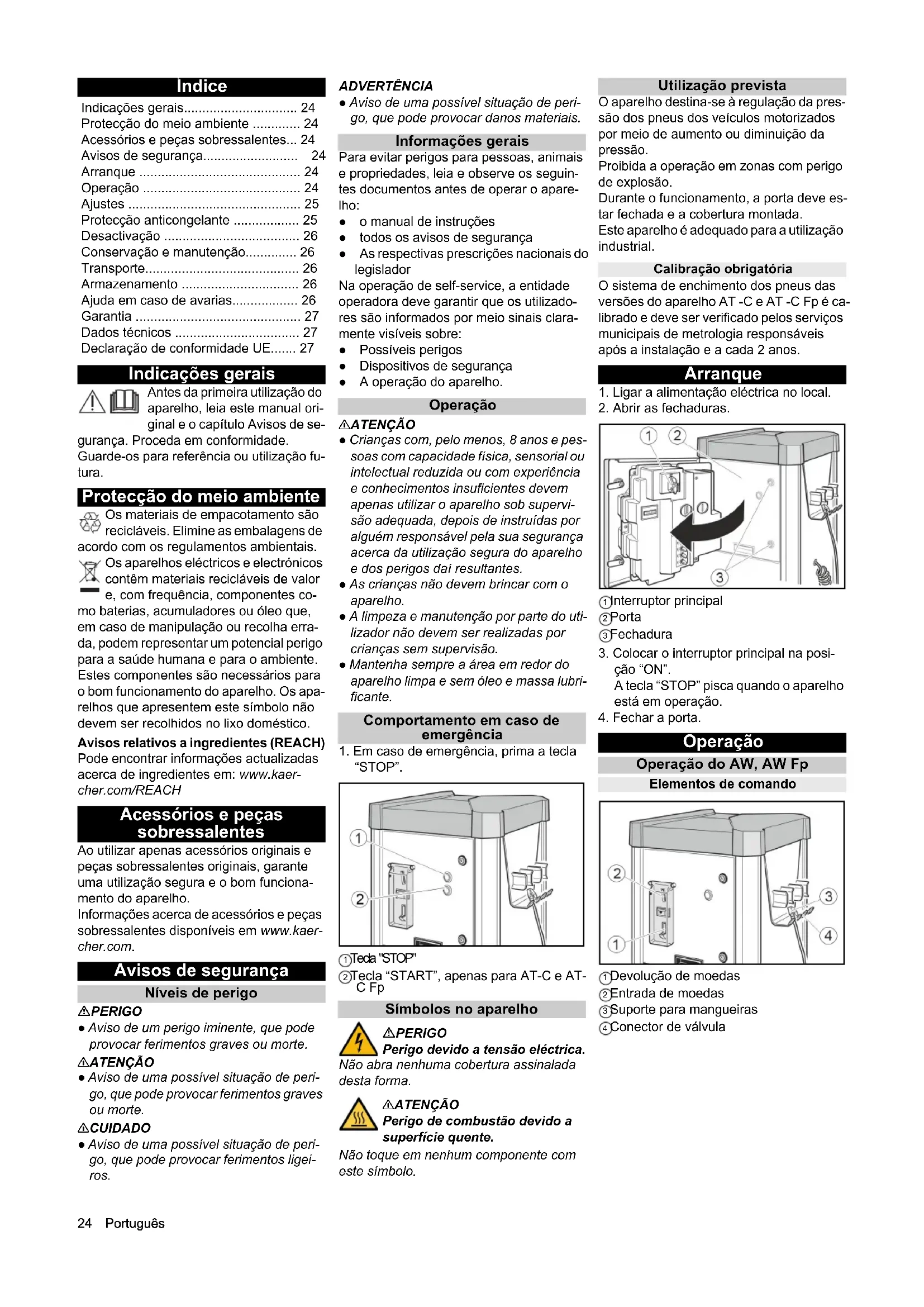

MANUAL DE UTILIZADOR ATC Fp Kärcher

Indicações gerais 24

Proteção do meio ambiente 24

Acessórios e peças sobressalentes... 24

Avisos de segurança 24

Arranque 24

Operação 24

Ajustes 25

Proteção anticongelante 25

Desativação 26

Conservação e manutenção 26

Transporte 26

Armazenamento 26

Ajuda em caso de avarias 26

Garantia 27

Dados técnicos 27

Declaração de conformidade UE. 27

Indicações gerais

Antes da primeira utilização do aparelho, leia este manual original e o capítulo Avisos de segurança.

Proceda em conformidade. Guarde-os para referência ou utilização futura.

Proteção do meio ambiente

Os materiais de embalagem são recicláveis. Elimine as embalagens de acordo com os regulamentos ambientais.

Os aparelhos elétricos e eletrônicos contêm materiais recicláveis de valor e, com frequência, componentes co

Não baterias, acumuladores ou óleo que, em caso de manipulação ou recolha errada, poderão representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do aparelho. Os aparelhos que apresentam este símbolo não devem ser recolhidos no lixo doméstico.

Pode encontrar informações atualizadas acerca de ingredientes em: www.kaercher.com/REACH

Pode encontrar informações realizadas acerca de ingredientes em: www.kaercher.com/REACH

Ao utilizar apenas acessórios originais e peças sobressalentes originais, garante uma utilização segura e o bom funcionamento do aparelho.

Ao utilizar apenas acessórios e peças sobressalentes originais, garante uma utilização segura e o bom funcionamento do aparelho.

Informações acerca de acessórios e peças sobressalentes disponíveis em www.kaercher.com.

Níveis de perigo

PERIGO

• Aviso de um perigo iminente, que pode provocar ferimentos graves ou morte.

ATENÇÃO

• Aviso de uma possível situação de perigo, que pode provocar ferimentos graves ou morte.

CUIDADO

• Aviso de uma possível situação de perigo, que pode provocar ferimentos ligeiros.

ADVERTÊNCIA

• Aviso de uma possível situação de perigo, que pode provocar danos materiais.

Informações gerais

Para evitar perigos para pessoas, animais e propriedades, leia e observe os seguintes documentos antes de operar o aparelho:

• o manual de instruções
• todos os avisos de segurança
• As respectivas prescrições nacionais do legislador

Na operação de self-service, a entidade operadora deve garantir que os utilizadores são informados por meio de sinais claramente visíveis sobre:

Possíveis perigos, dispositivos de segurança, a operação do aparelho.

Operação

ATENÇÃO

• Crianças com, pelo menos, 8 anos e pessoas com capacidade física, sensorial ou intelectual reduzida ou com experiência e conhecimentos insuficientes devem apenas utilizar o aparelho sob supervisão adequada, depois de instruídas por alguém responsável pela sua segurança acerca da utilização segura do aparelho e dos perigos daí resultantes.
• As crianças não devem brincar com o aparelho.
• A limpeza e manutenção por parte do utilizador não devem ser realizadas por crianças sem supervisão.
• Mantenha sempre a área em redor do aparelho limpa e sem óleo e massa lubrificante.

Comportamento em caso de emergência

1. Em caso de emergência, prima a tecla "STOP".

① Tecla "STOP" ② Tecla "START", apenas para AT-C e AT-C Fp

Símbolos no aparelho

PERIGO

Perigo devido a tensão elétrica.

Não abra nenhuma cobertura assinalada desta forma.

ATENÇÃO

Perigo de combustão devido à superfície quente.

Não toque em nenhum componente com este símbolo.

Utilização prevista

O aparelho destina-se à regulação da pressão dos pneus dos veículos motorizados por meio de aumento ou diminuição da pressão.

Proibida a operação em zonas com perigo de explosão.

Durante o funcionamento, a porta deve estar fechada e a cobertura montada.

Este aparelho é adequado para a utilização industrial.

Calibração obrigatória

O sistema de enchimento dos pneus das versões do aparelho AT-C e AT-C Fp é calibrado e deve ser verificado pelos serviços municipais de metrologia responsáveis antes da instalação e a cada 2 anos.

Arranque

1. Ligar a alimentação elétrica no local.
2. Abrir as fechaduras.

① Interruptor principal 2 Porta 3 Fechadura 3. Colocar o interruptor principal na posição "ON". A tecla "STOP" pisca quando o aparelho está em operação. 4. Fechar a porta.

Operação

Operação do AW, AW Fp

Elementos de comando

(Devolução de moedas ②Entrada de moedas ③Suporte para mangueiras ④Conector de válvula

①Display (2)Tecla - (3)Tecla de pneu furado (4)Tecla +

Verificar a pressão dos pneus

1. Colocar uma moeda na entrada de moedas.
2. Ajustar a pressão nominal dos pneus com as teclas + e - no display.
3. Fixar o conector de válvula na válvula do pneu.

1. Aguardar até um sinal audível indicar que a pressão nominal dos pneus foi atingida.
2. Remover o conector de válvula.

Caso os pneus não tenham qualquer pressão, o aparelho não reconhece que o conector de válvula foi engatado na válvula.

1. Colocar uma moeda na entrada de moedas.
2. Ajustar a pressão nominal dos pneus com as teclas + e - no display.
3. Fixar o conector de válvula na válvula do pneu.

1. Premir a tecla "Pneu furado".
2. Aguardar até um sinal audível indicar que a pressão nominal dos pneus foi atingida.
3. Remover o conector de válvula.

Operação do AW-C, AW-C Fp Elementos de comando

(Devolução de moedas ② Entrada de moedas ③ Suporte para mangueira ④Conector de válvula ⑤Tecla START

①Display da pressão nominal ②Display da pressão dos pneus ③Tecla + (4)Tecla - (5)Tecla de pneu furado sem função

Verificar a pressão dos pneus

1. Ajustar a pressão nominal dos pneus com as teclas + e - no display da pressão nominal (display superior).

1. Fixar o conector de válvula na válvula do pneu. O display da pressão dos pneus (display inferior) mostra a pressão dos pneus.

1. Aguardar até um sinal audível indicar que a pressão nominal dos pneus foi atingida.

1. Remover o conector de válvula.

Caso os pneus não tenham qualquer pressão, o aparelho não reconhece que o conector de válvula foi engatado na válvula.

1. Colocar uma moeda na entrada de moedas.
2. Premir a tecla START.
3. Ajustar a pressão nominal dos pneus com as teclas + e - no display da pressão nominal (display superior).
4. Fixar o conector de válvula na válvula do pneu. O display da pressão dos pneus (display inferior) mostra a pressão dos pneus.
5. Premir a tecla "Pneu furado".

1. Aguardar até um sinal audível indicar que a pressão nominal dos pneus foi atingida.
2. Remover o conector de válvula.
3. Pendurar o conector de válvula no suporte para mangueiras.

Ajustes

Ajustar o tempo de funcionamento Aviso

O tempo de funcionamento ajustável é válido para a inscrição das seguintes moedas:

1. Ajustar o tempo de funcionamento no botão rotativo P I.

Gama de ajuste possível de 30 segundos a 7 minutos.

Botão rotativo P1

Aviso

Os botões rotativos P II, P III e P IV não têm uso.

Proteção anticongelante

Aparelho com proteção contra o congelamento

1. Em temperaturas inferiores a +5°C , rodar o interruptor de proteção contra o congelamento para "ON".

① Interruptor de proteção contra o congelamento ② Aquecimento de proteção anticongelante

ADVERTÊNCIA

Perigo de danos

A proteção contra o congelamento está ativa quando o interruptor principal está na posição "ON".

Ao ativar a proteção contra o congelamento, verifique se o interruptor principal está na posição "ON".

Aviso

O aquecimento da proteção contra o congelamento não é controlado por termostato. Quando ligado, o aquecimento está sempre a funcionar.

Aparelho sem proteção contra o congelamento

Um aparelho sem proteção contra o congelamento deve ser colocado "Fora de serviço" em caso de perigo de geada.

Desativação

1. Esvaziar o condensado do reservatório de ar comprimido (ver "Trabalhos de manutenção").
2. Colocar o interruptor principal na posição "OFF".

Conservação e manutenção

Diariamente

1. Esvaziar a cassete de moedas (ver "Trabalhos de manutenção").
2. Verificar o estado geral do aparelho.
3. Verificar o estado do conector de válvula.
4. Verificar o estado da tubagem flexível (mangueira).
5. Abrir a cobertura inferior e verificar o estado do compressor.
6. Solicitar a substituição das peças danificadas.

Semanalmente

1. Limpar o exterior do aparelho.
2. Esvaziar o condensado do reservatório de ar comprimido (ver "Trabalhos de manutenção").

Manutenção a cada 2 anos

Apenas com AT-C, AT-C Fp

1. Solicitar a calibração do dispositivo de medição da pressão do mecanismo de enchimento de pneus junto do serviço municipal de metrologia.

Trabalhos de manutenção

Esvaziar a cassete de moedas

1. Abrir a porta.

Porta Cassete de moedas 2. Retirar a cassete de moedas e esvaziar.

Escoar o condensado

1. Remover a cobertura.

Cobertura

(2) Válvula de drenagem de condensado

1. Manter a válvula de drenagem de condensado sobre um fosso ou um recipiente de recolha.

ATENÇÃO

Perigo de lesões, perigo de dano

O jato de água que sai da válvula de drenagem de condensado pode provocar ferimentos ou danos.

Nunca aponte a válvula de drenagem de condensado para pessoas, animais, o aparelho ou componentes elétricos.

1. Abrir lentamente a válvula de drenagem de condensado e drenar o condensado.
2. Fechar a válvula de drenagem de condensado.
3. Colocar a cobertura.

Transporte

CUIDADO

Perigo de lesões, perigo de dano.

Considere o peso do aparelho ao transportá-lo.

1. Ao transportar o aparelho para veículos, proteger contra deslizes e quedas, em conformidade com as diretivas aplicáveis.

Armazenamento

△CUIDADO

Perigo de ferimentos e danos.

Considere o peso do aparelho para o respectivo armazenamento.

Ajuda em caso de avarias

△PERIGO

Perigo devido a choque elétrico.

Antes de trabalhar no aparelho, coloque o interruptor principal em "OFF" e desligue a alimentação elétrica no local.

O aparelho não funciona

• Verificar a alimentação de tensão no local.
• Colocar o interruptor principal na posição "ON".
• Entrar em contacto com a assistência técnica.

O aparelho não arranca antes de o conector de válvula ter sido encaixado no pneu.

• Verificar o assentamento correto do conector de válvula.
• Verificar o estado da mangueira e do conector de válvula.
• Premir a tecla "Pneu furado".

Sem ar comprimido

• Puxar o botão de ligação do compressor para cima.

① Botão de ligação do compressor

• O compressor está sobreaquecido: Aguardar até o compressor arrefecer

A pressão de ar está muito baixa

• Verificar a pressão no manómetro. Reajustar o redutor de pressão, se necessário.

1 Redutor de pressão ② Manómetro

Avarias com indicador no display

Erro Causa Reparação
ER1 Medico de pressão instável devo a co- nector de válvula ou mangueira defeitou-so(a)	Substituir o conector de válvula.Substituir a mangueira.
ER2, ER7 A pressão de ar está muito baixa.Medico de pressão instável devo a co- nector de válvula ou mangueira defeitou-sos.	Verificar a pressão de ar no manómetro e, se necessá rio, reajustar o redutor de pressão.Substituir o conector de válvula.Substituir a mangueira.
ER3 A pressão de ar está muito baixa.	Verificar a pressão no manómetro e, se necessário reajustar o redutor de pressão.
ER4 A pressão de ar está muito alta.	Verificar a pressão no manómetro e, se necessário reajustar o redutor de pressão.
ER5 A alimentação de tensão aparente pertur- bações.	Entrar em contacto com o service de assistência técnica.
ER6, ER8, ER9, ERU, ERB Avaria na electrónica.	Entrar em contacto com o service de assistência关键技术.
ERP O conector de válvula soltou-se durante a inflação.A pressão de ar não está estavel.	Verificar o assentamento correcto do conector de válvula.Verificar a pressão no manómetro e, se necessário reajustar o redutor de pressão.

Garantia

Em cada país são válidas as condições de garantia transmitidas pela minha sociedade distribuidora responsável. Trataremos de possíveis avarias no seu aparelho no âmbito do prazo da garantia, sem custos, desde que estas tenham origem em erro de material ou de fabrico. Em caso de garantia, contacte o seu revendedor ou a assistência técnica autorizada mais próxima, apresentando o talão de compra. (endereço consultar o verso)

Dados técnicos

Ligação elétrica

Tensão da rede V	230
Fase	~	1
Freqüência	Hz	50
Potência da ligação	W	450
Tipo de proteção		IP44

Ar comprimido

Caudal de bombagem	I/min	100
Pressão	MPa	0,1...0,8

Condições ambientais

Temperatura com proteção contra o相关内容

°C

-10...+40

Temperatura sem proteção contra o相关内容

Humidade do ar

%

10...80

Emissão de ruído

Nível acústico LpA

dB(A)

<70

Nível de potência sono- dB(A) 76,8 ra LWA +

Insegurança KWA

Nível de potência sono- dB(A) 4 ra LWA +

Insegurarça KWA

Medidas e pesos

Peso	kg	55
Comprimento	mm	423
Largura	mm	423
Altura	mm	1550

Reservados os direitos a alterações superficiais.

Declaração de conformidade UE

Declaramos pelo presente que as referidas máquinas, em virtude da sua conceção e tipo de construção, bem como do modelo colocado por nós no mercado, estão em conformidade com os requisitos de saúde e segurança essenciais e pertinentes das diretivas da União Europeia. Em caso de realização de alterações na máquina sem o nosso consentimento prévio, a presente declaração fica sem efeito.

Produto: Mecanismo de enchimento de pneus

Tip:AT,AT Fp,AT-C,AT-C Fp

Directivas da União Europeia pertinentes

2006/42/CE

2014/35/UE

2014/30/UE

Mandatário da documentação: Gianmarco Stra

MTM Hydro Srl

Via Moglia, 33
