TE 6022 - Martelo HILTI - Manual de utilização gratuito

Tipo de produto	Perfurador-cinzelador SDS-Max sem fio
Marca	Hilti
Modelo	TE 6022
Alimentação	Bateria Li-Ion 21,6 V (série B 22)
Peso (sem bateria)	6,34 kg
Energia de impacto (EPTA 05)	8,1 J
Faixa de perfuração (concreto/tijolo)	12 mm - 55 mm
Temperatura de serviço	-17 °C a 60 °C
Temperatura de armazenamento	-20 °C a 70 °C
Nível de pressão sonora	95 dB (K=3 dB)
Nível de potência sonora	106 dB (K=3 dB)
Vibrações (cinzelamento)	9,1 m/s² (B22-110) / 8,2 m/s² (B22-255)
Funções principais	Perfuração com percussão, perfuração sem percussão, cinzelamento, posicionamento do cinzel (24 posições)
Segurança	Parada de emergência eletrônica ATC, redução ativa de vibrações AVR, proteção contra sobrecargas
Porta-ferramentas	SDS-Max
Bateria compatível	Hilti B 22 (Li-Ion)
Carregador recomendado	Carregadores Hilti da série B 22
Manutenção	Limpar as aberturas de ventilação com uma escova macia, a carcaça com um pano úmido
Peças de reposição	Usar exclusivamente peças originais Hilti
Garantia	Consultar o parceiro Hilti local
Uso previsto	Perfuração e cinzelamento em concreto, alvenaria, metal, madeira

Perguntas frequentes - TE 6022 HILTI

Como trocar o cinzel no TE 6022?

Para trocar o cinzel, remova primeiro a bateria para evitar uma partida acidental. Puxe o dispositivo de travamento da ferramenta até o limite e retire a ferramenta removível. Para montar um novo cinzel, lubrifique levemente a extremidade de encaixe e insira-o totalmente no porta-ferramentas até ouvir o clique. Verifique a fixação puxando-o.

O que significa o indicador de manutenção aceso?

O indicador de manutenção aceso significa que o tempo de operação para manutenção foi atingido. Leve o produto para reparo no S.A.V. Hilti. Se o indicador piscar, o produto está danificado e deve ser reparado imediatamente.

Como ajustar a potência do TE 6022?

Após conectar a bateria, o produto é ajustado para potência máxima. Pressione o botão 'meia potência' para alternar para meia potência (o indicador correspondente acende). Pressione novamente para retornar à potência máxima (o indicador apaga). O variador eletrônico de velocidade também permite ajuste contínuo.

O que fazer se a percussão não funcionar?

Se a ferramenta estiver muito fria, coloque-a sobre o material e deixe-a girar em vazio até que o mecanismo de impacto funcione. Verifique também se o seletor de função está na posição 'Perfuração com percussão'. Se o problema persistir, entre em contato com o S.A.V. Hilti.

Como recarregar a bateria do TE 6022?

Use apenas um carregador Hilti da série B 22. Antes do carregamento, certifique-se de que os contatos da bateria e do carregador estão limpos e secos. A temperatura de carga recomendada é entre -10 °C e 45 °C. Consulte o manual do carregador para mais detalhes.

Como usar o posicionamento do cinzel?

Ajuste o seletor de função para a posição de posicionamento do cinzel. Gire o cinzel para a posição desejada (24 posições possíveis). Em seguida, gire o seletor para a posição 'Cinzelamento' até ouvir o clique. Nunca trabalhe com o seletor na posição de posicionamento.

O que significam os LEDs da bateria?

Os LEDs indicam o estado de carga: 4 verdes = 100-71%, 3 verdes = 70-51%, 2 verdes = 50-26%, 1 verde = 25-10%, 1 verde piscando lentamente = <10%, 1 verde piscando rapidamente = descarregado. Um piscar amarelo indica defeito (sobrecarga, temperatura), vermelho piscando = bateria bloqueada. Consulte o manual para mais detalhes.

Como limpar o TE 6022?

Sempre remova a bateria antes da limpeza. Limpe as aberturas de ventilação com uma escova macia e seca. A carcaça pode ser limpa com um pano levemente úmido. Não use produtos de limpeza à base de silicone. Os contatos do produto devem ser limpos com um pano seco.

Como transportar o aparelho com segurança?

Sempre remova a bateria antes do transporte. Nunca transporte as baterias soltas; elas devem ser protegidas de impactos e isoladas para evitar curtos-circuitos. Respeite as prescrições locais para transporte de baterias. Use a bolsa porta-ferramentas Hilti recomendada para trabalhos em altura.

Onde encontrar peças de reposição para o TE 6022?

Use exclusivamente peças de reposição e consumíveis originais Hilti. Você pode encontrá-los em uma Hilti Store ou no site www.hilti.group. Para qualquer reparo, entre em contato com o S.A.V. Hilti autorizado.

MANUAL DE UTILIZADOR TE 6022 HILTI

Manual de instruções original

1 Indicações sobre o Manual de instruções

1.1 Relativamente a este Manual de instruções

• Antes da colocação em funcionamento, leia este manual de instruções. Esta é a condição para um trabalho seguro e um manuseamento sem problemas.
• Tenha em atenção as instruções de segurança e as advertências neste manual de instruções e no produto.
• Guarde o manual de instruções sempre junto do produto e entregue-o a outras pessoas apenas juntamente com este manual de instruções.

1.2 Explicação dos símbolos

1.2.1 Advertências

As advertências alertam para perigos durante a utilização do produto. São utilizadas as seguintes PALAVRAS de aviso:

PERIGO

PERIGO!

• Indica perigo iminente que pode originar acidentes pessoais graves ou até mesmo fatais.

AVISO

AVISO!

• Indica um possível perigo que pode causar graves ferimentos pessoais, até mesmo fatais.

CUIDADO

CUIDADO!

• Indica uma situação potencialmente perigosa que pode originar ferimentos corporais ou danos materiais.

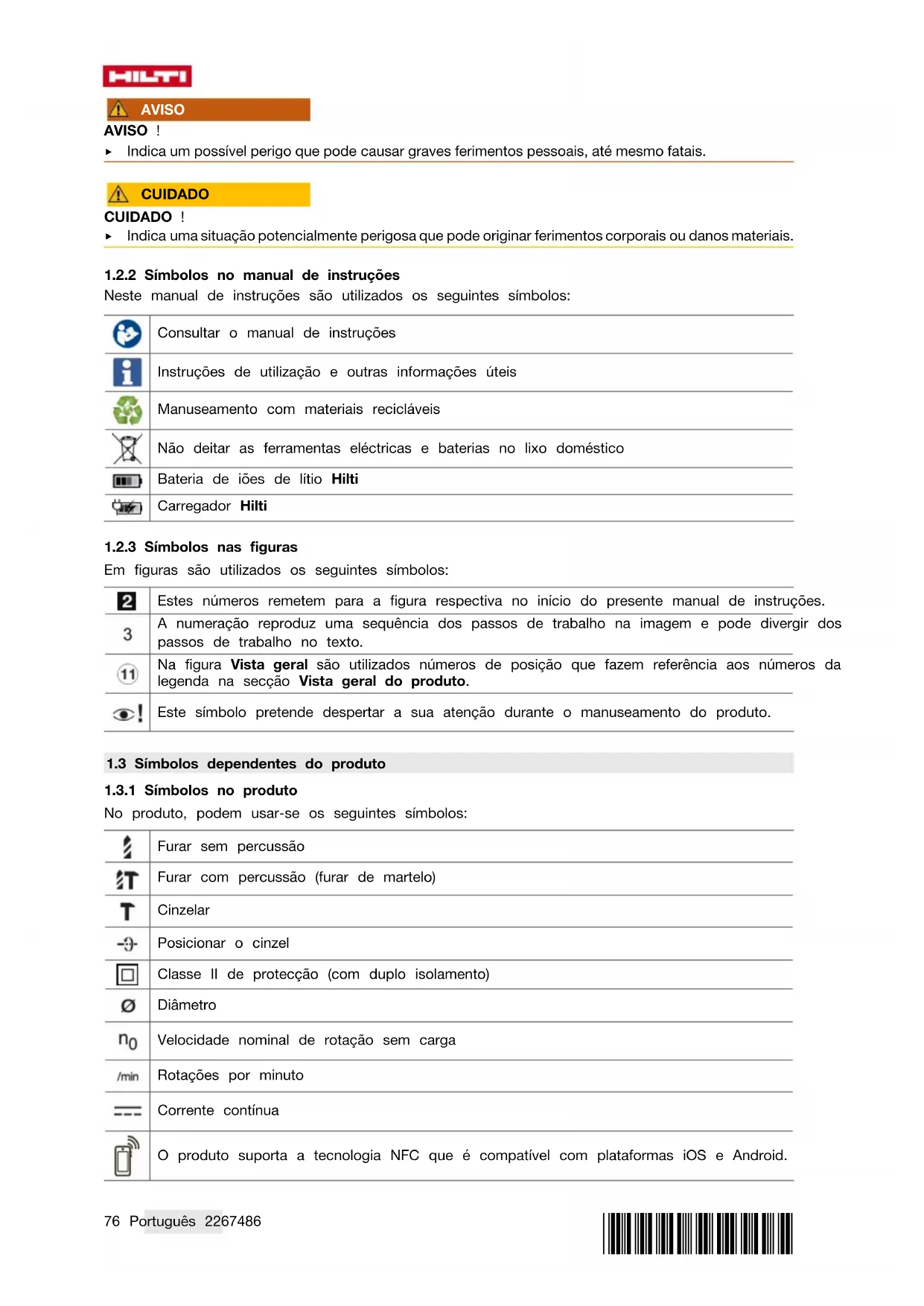

1.2.2 Símbolos no manual de instruções

Neste manual de instruções são utilizados os seguintes símbolos:

	Consultar o manual de instruções
i	Instruções de'utilisation e outras informações úteis
	Manuseamento com materiais reciclaveis
	Não deitar as ferramentas elétricas e baterias no lixo dométrico
	Bateria de iões de litio Hilti
	Carregador Hilti

1.2.3 Símbolos nas figuras

Nas figuras são utilizados os seguintes símbolos:

2	Estesnyderrespecuivaparafigurarespectivanoiniciodopresentemanualde instruções.
3	A numeração reproduzuma sequência dos passos de trabalho na imagem e pode divergir dos passos de trabalho no texto.
11	Na figura Vista geral sãoutilizadosnydermosedopliscionequefazemreferênciaaosnydernos da legenda na secção Vista geral do produits.
6!	Este sintbolopretendespertar a sua atençoadurante o manuseamento do produits.

1.3 Símbolos independentes do produto

I	Furar sem percussão
IT	Furar com percussão (furar de martelo)
T	Cinzelar
-9	Posicionar o cinzel
□	Classe II de proteção (com duplo isolamento)
∅	Diâmetro
n0	Velocidade nominal de rotação semarga
/min	Rotações por minuto
---	Corrente continua
	O produto suporta a TECHNOIA NFC que é compatível com plataformas iOS e Android.
L-Ion	Bateria de iões de litio
	Nunca utilize a bateria como ferramenta de percussão.
	Não deixe cabir a bateria. Não utilize baterias que tenham recebido uma pancada ou que de outra forma, danificadas.

1.4 Ligar/desligar

Símbolos

Os produtos destinam-se ao uso profissional e só podem ser operados, mantidos e reparados por pessoal autorizado e devidamente qualificado. Estas pessoas devem estar informadas, em particular, sobre os potenciais perigos. O produto e seu equipamento auxiliar podem representar perigo se usados incorretamente por pessoas não qualificadas ou se usados para fins diferentes daqueles para os quais foram concebidos.

A designação e o número de série são indicados na placa de características.

• Registe o número de série na janela seguinte. Precisa dos dados do produto para colocar questões ao nosso representante ou posto de serviço de atendimento aos clientes.

Dados do produto

Martelo perfurador SDS-Max TE 60-22
Geração 04
N° de série

1.6 Declaração de conformidade

O fabricante declara, sob sua única e exclusiva responsabilidade, que o produto aqui descrito está em conformidade com a legislação vigente e as normas em vigor. Na parte final desta documentação encontra-se uma reprodução da declaração de conformidade.

As documentações técnicas estão aqui guardadas:

AVISO: Leia todas as normas de segurança, instruções, imagens e dados técnicos, com os quais

esta ferramenta elétrica está equipada. O não cumprimento das instruções a seguir pode resultar em choque elétrico, incêndio e/ou ferimentos graves.

Guarde bem todas as normas de segurança e instruções para futura referência.

O termo "ferramenta elétrica" utilizado nas normas de segurança refere-se a ferramentas com ligação à corrente elétrica (com cabo de alimentação) ou a ferramentas a bateria (sem cabo).

• Mantenha a sua área de trabalho limpa e bem iluminada. Locais desarrumados ou mal iluminados podem ocasionar acidentes.
• Não utilize a ferramenta elétrica em ambientes explosivos ou na proximidade de líquidos ou gases inflamáveis. Ferramentas elétricas produzem faíscas que podem provocar a ignição de pó e vapores.
• Mantenha crianças e terceiros afastados durante os trabalhos. Distrações podem conduzir à perda de controlo sobre a ferramenta.

A ficha da ferramenta elétrica deve servir na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer adaptadores com ferramentas elétricas com ligação à terra. Fichas originais (não modificadas) e tomadas adequadas reduzem o risco de choque elétrico. - Evite o contacto do corpo com superfícies ligadas à terra, como, por exemplo, canos, radiadores, fogões e frigoríficos. Existe um risco elevado de choque elétrico se o corpo estiver com ligação à terra. As ferramentas elétricas não devem ser expostas a chuva nem a humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. - Não use o cabo de ligação para transportar, pendurar ou desligar a ferramenta elétrica da tomada. Mantenha o cabo de ligação afastado de calor, óleo, arestas vivas ou partes em movimento. Cabos de ligação danificados ou emaranhados aumentam o risco de choque elétrico. - Quando operar uma ferramenta elétrica ao ar livre, utilize apenas cabos de extensão próprios para utilização no exterior. A utilização de um cabo de extensão próprio para utilização no exterior reduz o risco de choques elétricos. - Utilize um disjuntor diferencial se não puder ser evitada a utilização da ferramenta elétrica em ambiente húmido. A utilização de um disjuntor diferencial reduz o risco de choque elétrico.

Segurança física

• Esteja alerta, observe o que está a fazer, e tenha prudência ao trabalhar com uma ferramenta elétrica. Se estiver cansado ou sob influência de drogas, álcool ou medicamentos, não efetue nenhum trabalho com ferramentas elétricas. Um momento de distração ao operar a ferramenta elétrica pode causar ferimentos graves.
• Use equipamento de segurança. Use sempre óculos de proteção. Equipamento de segurança, como, por exemplo, máscara antipoeiras, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduzem o risco de lesões. Evite um arranque involuntário. Assegure-se de que a ferramenta elétrica está desligada antes de a ligar à fonte de alimentação e/ou à bateria, pegá-la ou a transportar. Transportar a ferramenta elétrica com o dedo no interruptor ou ligar uma ferramenta à tomada com o interruptor ligado (ON) pode resultar em acidentes.
• Remova quaisquer chaves de ajuste (chaves de fenda), antes de ligar a ferramenta elétrica. Um acessório ou chave deixado preso numa parte rotativa da ferramenta pode causar ferimentos.
• Evite posturas corporais desfavoráveis. Mantenha sempre uma posição correta, em perfeito equilíbrio. Desta forma está mais fácil manter o controlo sobre a ferramenta elétrica em situações inesperadas.
• Use roupa apropriada. Não use roupa larga ou joias. Mantenha o cabelo, vestuário e luvas afastados das peças móveis. Roupas largas, joias ou cabelos compridos podem ficar presos nas peças móveis.
• Se puderem ser montados sistemas de remoção e de recolha de pó, assegure-se de que estes estão ligados e são realizados corretamente. A utilização de um sistema de remoção de pó pode reduzir os perigos relacionados com a exposição ao mesmo.
• Não se acomode numa falsa sensação de segurança e não ignore os regulamentos de segurança para ferramentas elétricas, mesmo se estiver familiarizado com a ferramenta elétrica após várias utilizações. Agir de forma descuidada pode causar ferimentos graves dentro duma fração de segundo.

Utilização e manuseamento da ferramenta elétrica

• Não sobrecarregue a ferramenta. Use para o seu trabalho a ferramenta elétrica correta. Com a ferramenta elétrica adequada obterá maior eficiência e segurança se respeitar os seus limites.
• Não utilize a ferramenta elétrica se o interruptor estiver defeituoso. Uma ferramenta elétrica que não possa ser acionada pelo interruptor é perigosa e deve ser reparada. Retire a ficha da tomada e/ou remova uma bateria amovível antes de efetuar ajustes na ferramenta, substituir acessórios ou guardar a ferramenta. Esta medida preventiva evita o acionamento acidental da ferramenta elétrica.
• Guarde ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que a ferramenta seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. Ferramentas elétricas operadas por pessoas não treinadas são perigosas.
• Faça uma manutenção regular de ferramentas elétricas e acessórios. Verifique se as partes móveis funcionam perfeitamente e não emperram ou se há peças quebradas ou danificadas que possam influenciar o funcionamento da ferramenta elétrica. Peças danificadas devem

ser reparadas antes da utilização da ferramenta. Muitos acidentes são causados por ferramentas elétricas com manutenção deficiente.

• Mantenha as ferramentas de corte sempre afiadas e limpas. Acessórios com gumes afiados tratados corretamente emperram menos e são mais fáceis de controlar.
• Utilize a ferramenta elétrica, acessórios, bits, etc., de acordo com estas instruções. Tome também em consideração as condições de trabalho e o trabalho a ser efetuado. A utilização da ferramenta elétrica para outros fins além dos previstos pode ocasionar situações de perigo.
• Mantenha punhos e respectivas superfícies secos, limpos e isentos de óleo e gordura. Punhos e superfícies afins escorregadios não permitem um manuseamento e controlo seguro da ferramenta elétrica em situações imprevistas.

Utilização e manuseamento da ferramenta a bateria

• Apenas devem carregar as baterias em carregadores recomendados pelo fabricante. Num carregador adequado para um determinado tipo de baterias existe perigo de incêndio se for utilizado para outras baterias.
• Nas ferramentas elétricas utilize apenas as baterias previstas. A utilização de outras baterias pode causar ferimentos e riscos de incêndio.
• Quando a bateria não estiver em uso, mantenha-a afastada de outros objetos de metal, como, por exemplo, clipes, moedas, chaves, pregos, parafusos, ou outros pequenos objetos metálicos que possam ligar em ponte os contactos. Um curto-circuito entre os contactos da bateria pode causar queimaduras ou incêndio.
• Utilizações inadequadas podem provocar derrame do líquido da bateria. Evite o contacto com este líquido. No caso de contacto acidental, enxágue imediatamente com água. Se o líquido entrar em contacto com os olhos, procure auxílio médico. O líquido que escorre da bateria pode provocar irritações ou queimaduras da pele.
• Não utilize uma bateria danificada ou modificada. Baterias danificadas ou modificadas podem ter um comportamento imprevisível e causar fogo, explosão ou risco de ferimentos.
• Não exponha uma bateria ao fogo ou a temperaturas excessivas. Fogo e temperaturas superiores a 130°C (265°F) podem provocar uma explosão.
• Cumpra todas as instruções sobre o carregamento e nunca carregue a bateria ou a ferramenta a bateria fora da faixa de temperaturas indicada no manual de instruções. O carregamento errado ou fora da faixa de temperaturas permitida pode destruir a bateria e aumentar o risco de incêndio.

Manutenção

A sua ferramenta elétrica só deve ser reparada por pessoal qualificado e só devem ser utilizadas peças sobressalentes originais. Isto assegura que a segurança da ferramenta se mantenha. - Nunca tente fazer a manutenção de baterias danificadas. Qualquer manutenção de baterias deverá ser realizada pelo fabricante ou serviços de assistência técnica autorizados.

2.2 Normas de segurança para martelos

Indicações de segurança para todos os trabalhos

Use proteção auricular. Ruído em excesso pode levar à perda de audição. Utilize os punhos auxiliares fornecidos com a ferramenta. A perda de controlo da ferramenta pode causar ferimentos. Segure a ferramenta apenas pelas áreas isoladas dos punhos quando executar trabalhos onde o acessório pode encontrar cabos elétricos encobertos. O contacto com um cabo sob tensão também pode colocar partes metálicas da ferramenta sob tensão e causar um choque elétrico.

Indicações de segurança em caso de utilização de brocas compridas

• Inicie o processo de perfuração sempre a baixas rotações e quando a broca estiver em contacto com a peça a trabalhar. Se trabalhar com velocidades maiores, a broca poderá deformar-se ligeiramente, ou poderá rodar livremente, sem contacto com a peça a trabalhar, dando origem a ferimentos.
• Não aplique uma pressão excessiva e apenas no sentido longitudinal relativamente à broca. As brocas podem deformar-se, partir ou originar uma perda de controlo, dando origem a ferimentos.

2.3 Normas de segurança adicionais do martelo perfurador

Segurança física

Utilize o produto e os acessórios somente se estiverem em perfeitas condições técnicas. Nunca efetue quaisquer manipulações ou modificações no produto ou nos acessórios.

HILTI

Risco de ferimentos devido a queda de ferramentas e/ou acessórios. Antes de iniciar os trabalhos, verifique se a bateria e os acessórios montados estão realmente fixos. - Mantenha sempre as saídas de ar desobstruídas. Risco de queimaduras devido a saídas de ar tapadas! Ao realizar trabalhos de perfuração, vede a área que se encontra do lado oposto dos trabalhos. Restos de demolição podem desprender-se e/ou cair e ferir outras pessoas. - Segure o produto sempre com as duas mãos nos punhos previstos para o efeito. Mantenha os punhos secos e limpos. - Deve ter sempre um apoio seguro e firme quando utiliza o produto. Certifique-se de que está equilibrado e que detém o controlo antes de partir com o trabalho. Evite o contacto com peças rotativas - risco de ferimentos! - O material pode fragmentar-se devido ao processamento. Os estilhaços podem provocar ferimentos no corpo e nos olhos. Use óculos de proteção, capacete de segurança e proteção auricular durante a utilização do produto. Se não utilizar nenhuma respiração de pó, use adicionalmente uma máscara de proteção respiratória leve. - Use luvas de proteção durante a substituição de acessórios. Tocar no acessório pode causar ferimentos por corte e queimaduras. - Pó produzido ao retificar, lixar, cortar e furar pode conter produtos químicos perigosos. Alguns exemplos são: Chumbo ou tintas à base de chumbo; Tijolo, betão e outros produtos de alvenaria, pedra natural e outros produtos que contenham silicatos; Determinadas madeiras, como carvalho, faia e madeira tratada quimicamente; Amianto ou materiais contendo amianto. Determine a exposição do operador e das pessoas que se encontram nas proximidades através da classe de perigo dos materiais a serem trabalhados. Tome as medidas necessárias para manter a exposição a um nível seguro como, por ex., a utilização de um sistema coletor de pó ou o uso de uma proteção respiratória adequada. As medidas gerais para redução da exposição incluem:

• Trabalhar num local bem ventilado, Evitar o contacto prolongado com pó,
• Afastar o pó do rosto e do corpo,
• Usar roupa de proteção e lavar as áreas expostas com água e sabão.
• Faça frequentemente pausas e exercícios para melhorar a circulação sanguínea nos dedos. Os trabalhos mais longos, devido às intensas vibrações, podem causar distúrbios nos vasos sanguíneos ou no sistema nervoso dos dedos, mãos ou pulsos.

Segurança elétrica

• Antes de iniciar os trabalhos, verifique o local de trabalho relativamente a cabos elétricos encobertos, bem como tubos de gás e água. Partes metálicas externas do produto podem causar um choque elétrico ou uma explosão se, inadvertidamente, danificarem uma linha elétrica, um cano de gás ou de água.

Utilização e manutenção de ferramentas elétricas

Desligue imediatamente a ferramenta elétrica se o instrumento bloquear. O produto pode desviar-se para os lados. Ligue o produto somente quando o tiver colocado na posição de trabalho. Ao cinzelar tetos, paredes e pavimentos, garanta uma posição de trabalho firme e segura. Um atravessamento repentino poderá levar à perda do equilíbrio! - Aguarde até que o produto esteja parado antes de o pegar.

2.4 Utilização e manutenção de baterias

• Tenha em atenção as seguintes indicações de segurança para um manuseamento e utilização seguros de baterias de iões de lítio. A inobservância pode causar irritações da pele, ferimentos corrosivos graves, queimaduras químicas, fogo e/ou explosões.
• Utilize baterias somente se estiverem em perfeitas condições técnicas.
• Manuseie cuidadosamente as baterias a fim de evitar danos e impedir a fuga de líquidos extremamente nocivos! As baterias não devem, em caso algum, ser modificadas ou manipuladas! As baterias não podem ser desmanteladas, esmagadas, aquecidas acima dos 80 °C (176 °F) ou incineradas.
• Não utilize ou carregue baterias que tenham recebido uma pancada ou que estejam, de outra forma, danificadas. Verifique regularmente se as suas baterias apresentam indícios de danos.
• Nunca utilize baterias recicladas ou reparadas.
• Nunca utilize a bateria ou uma ferramenta elétrica a bateria como ferramenta de percussão.
• Nunca exponha as baterias à radiação solar direta, temperaturas elevadas, faíscas ou chamas abertas. Isso pode dar origem a explosões.
• Não toque nos polos da bateria com os dedos, ferramentas, joias ou outros objetos condutores de eletricidade. Isto pode danificar a bateria e causar danos materiais e ferimentos. Mantenha as baterias afastadas da chuva, humidade e líquidos. A entrada de humidade pode causar curto-circuitos, choques elétricos, queimaduras, incêndios e explosões.
• Utilize apenas carregadores e ferramentas elétricas previstos para este tipo de bateria. Para isso, tenha em atenção as indicações nos respetivos manuais de instruções. Nunca utilize nem guarde a bateria em ambientes potencialmente explosivos. Se a bateria estiver demasiado quente ao toque, poderá estar com defeito. Coloque a bateria num local com boa visibilidade que não constitua risco de incêndio, suficientemente afastado de materiais inflamáveis. Deixe a bateria arrefecer. Se, passada uma hora, a bateria ainda estiver demasiado quente ao toque, então está com defeito. Contacte o Centro de Assistência Técnica Hilti ou leia o documento "Indicações relativas à segurança e utilização de baterias de iões de lítio Hilti".

Observe as regras específicas aplicáveis ao transporte, à armazenagem e à utilização de baterias de iões de lítio. → Página 88

Leia as indicações relativas à segurança e utilização de baterias de iões de lítio Hilti que encontrará efetuando a leitura do documento QR na parte final deste manual de instruções.

3 Descrição

① Mandril ② Limitador de profundidade - Regulação (acessórios) ③ Limitador de profundidade (acessório) ④ Seletor de funções ⑤ Botão de bloqueio de funcionamento contínuo do cinzel ⑥ Interruptor on/off ⑦ Bateria ⑧ Botão de destravamento da bateria ⑨ Indicação de estado da bateria ⑩ Punho auxiliar ⑪ Interruptor on/off ⑫ Botão para meia potência ⑬ Indicador de meia potência ⑭ Indicador de manutenção ⑮ Indicação Ligar/Desligar

3.2 Utilização correta

O produto descrito é um martelo perfurador a bateria SDS-Max com mecanismo eletropneumático de percussão. Está concebido para perfurar betão, alvenaria, madeira e metal. Além do mais, o produto pode ser utilizado para trabalhos de cinzelamento leves a médios em alvenaria e para trabalhos de acabamento de betão.

• Para este produto, utilize apenas baterias de iões de lítio Hilti Nuron da série B 22. Para garantir o desempenho perfeito, a Hilti recomenda para este produto as baterias indicadas na tabela, no fim deste manual de instruções.
• Para estas baterias utilize apenas carregadores Hilti das séries referidas na tabela, no final deste manual de instruções.

3.3 Ancoragem para fundo alargado

O produto é adequado para a aplicação de acessórios para furo alargado selecionados. Utilizar apenas acessórios de assentamento adequados!

Para mais informações dirija-se ao Centro de Assistência Técnica Hilti.

3.4 ATC

O produto está equipado com desativação rápida eletrónica ATC (Active Torque Control).

Se o acessório bloquear ou ficar preso, o produto irá rodar subitamente de forma descontrolada no sentido contrário. O ATC deteta este súbito movimento de rotação do produto e desliga imediatamente o produto.

Para o funcionamento correto é necessário que o produto possa rodar.

Depois de efetuada a desativação rápida, desligue e volte a ligar o produto.

O produto está equipado com um sistema Active Vibration Reduction (AVR) que diminui percetivelmente as vibrações.

3.6 Indicador de manutenção

O produto está equipado com um indicador de manutenção com sinal luminoso.

3.6.1 MMI

Estado Significado
Indicador de manutenção aceso.	Foi atingido o tempo de trabalho predeterminado e quer-se ahora uma manutenção.
Indicador de manutenção pisca.	Mande reparar o produto no Centro de Assistência Tecnica Hilti.
A indicação Ligar/Desligar está acesa. O produto está ligado
A indicação Ligar/Desligar pisca. O produto está desligado devido a umerrotempo-rário.
A indicação ligar/desligar está desligada. O produits está desligado.
A indicação meia potência está acesa.	O produto travaça com meia potência.
A indicação meia potência está apagada.	O produits travaça com plena potência.

3.7 Incluso no fornecimento

Martelo perfurador SDS-Max, punho auxiliar, manual de instruções.

Poderá encontrar outros produtos do sistema aprovado para o seu produto na Hilti Store ou em: www.hilti.group

3.8 Indicações da bateria de iões de lítio

As baterias de iões de lítio Hilti Nuron podem apresentar o estado de carga, mensagens de erro e o estado da bateria.

3.8.1 Indicações relativas ao estado de energia e mensagens de erro

AVISO

Risco de ferimentos devido à queda da bateria!

Com a bateria encaixada, depois de pressionar o botão de destravamento, certifique-se de que volta a encaixar a bateria corretamente no produto para uso normal.

Para obter uma das seguintes significações, pressione brevemente o botão de destravamento da bateria. O estado de carga, assim como possíveis avarias, são apresentados de forma permanente, quando o produto conectado estiver ligado.

Estado Significado
Quatro (4) LEDs está sempre acemos a verde	Estado de energia: 100% a 71%
Três (3) LEDs está sempre acemos a verde Estado de energia: 70% a 51%
Dois (2) LEDs está sempre acemos a verde	Estado de energia: 50% a 26%
Um (1) LED está sempre acemos a verde	Estado de energia: 25% a 10%
Um (1) LED pesca lentamente a verde	Estado de energia: < 10%
Um (1) LED pisca rapidamente a verde A bateria de iões de litio está Completely des-carregada. Carregue a bateria. Se o LED não estiver a piscar rapidamente de-pois de carregar a bateria, contacte o Centro deAssistência Técnica Hilti.	sem-tem- nãoDeve ser sobrecarregado quando está a ser utili-zado.Se a mensagem persistir, contacte o Centro deAssistência Técnica Hilti.
Um (1) LED pisca rapidamente a amarelo A bateria de iões de litio ou o produto associado está sobrecarregados, demasiado quentes, demasiado frios ou existe alguma other falha. O produto e a bateria devem ser realizados à temperatura de trabalho recomendada e o produto não deve ser sobrecarregado quando está a ser utili-zado. Se a mensagem persistir, contacte o Centro deAssistência Técnica Hilti.	Tem-tem- não
Um (1) LED acende-se a amarelo A bateria de iões de litio e o produto a ela ligado não são compatíveis. Contacte a Assistência Técnica Hilti.	Tem-tem- não
Um (1) LED pisca rapidamente a vermelho A bateria de iões de litio está bloqueada e não podeContinuar a ser realizada. Contacte a Assis-tência Técnica Hilti.	Tem-tem- não

3.8.2 Indicações relativas ao estado da bateria

Para consultar o estado da bateria, mantenha o botão de destravamento pressionado por mais de três segundos. O sistema não detecta potenciais anomalias da bateria devido a utilização inadequada como, por ex., quedas, perfurações, danos externos provocados pelo calor, etc.

Estado Significado
Todo os LEDs acendem como luz de perseguira, em seguida, um (1) LED está sempre aceso verde.	Abaateria podeContinuar a serutilizada.a
Todo os LEDs acendem como luz de perseguira, em seguida, um (1) LED piscaca rapidamente amarelo.	Fio possivelconcluira a consulta sobre o estado da bateria. Repita o procedimento ou contacte o Centro de Assistência Tecnica Hilti.
Todo os LEDs acendem como luz de perseguira, em seguida, um (1) LED está sempre aceso vermelho.	Um produto connectadoainda puder serutili-zado, a capacidade restante da bateria é inferior a50%.Se um produto connectado ja não puder serutili-zado, a bateria está no fim da sua vidautil esdeveser substituição. Contacte a Assistência Tecnica Hilti.

4 Características sociais

	TE 60-22
Tensão nominal	21,6 V
Peso de acordo com EPTA Procedure 01 sem bateria	6,34 kg
Energia de impacto segundo o Procedimento EPTA 05	8,1 J
Diâmetro das brocas para furar em betão/alvenaria (furar com percussao) mm ... 55 mm
Temperatura ambiente durante o funcionaamento	-17 °C ... 60 °C
Temperatura de armazenagem	-20 °C ... 70 °C

4.1 Bateria

Tensão de serviços da bateria	21,6 V
Peso da bateria	Consultar o fim destemanualde instruções
Temperatura ambiente durante o funciona	-17 °C ... 60 °C
Temperatura de armazenagem	-20 °C ... 40 °C
Temperatura da bateria no inico do carraggio	-10 °C ... 45 °C

4.2 Informação sobre o ruído e valores de vibração em conformidade com a EN 62841

Os valores de pressão acústica e de vibração indicados nestas instruções foram medidos em conformidade com um processo de medição normalizada, podendo ser utilizados para a intercomparação de ferramentas elétricas. Estes valores são também apropriados para uma estimativa preliminar das exposições.

Os dados indicados representam as aplicações principais da ferramenta elétrica. No entanto, se a ferramenta elétrica for utilizada para outras aplicações, com acessórios diferentes dos indicados ou manutenção insuficiente, os dados podem diferir. Isso pode aumentar notoriamente as exposições durante todo o período de trabalho.

Para uma avaliação exata das exposições, também se devem considerar os períodos durante os quais a ferramenta elétrica está desligada ou, embora ligada, não esteja de facto a ser utilizada. Isso pode reduzir notoriamente as exposições durante todo o período de trabalho.

Defina medidas de segurança adicionais para proteção do operador contra a ação do ruído e/ou de vibrações, como, por exemplo: manutenção da ferramenta elétrica e dos acessórios, medidas para manter as mãos quentes, organização dos processos de trabalho.

	TE 60-22
Nível de pressão da emissão sonora (LpA)	95 dB
Incerteza para;nível de pressão da emissão sonora (KpA)	3 dB
Nível de potência da emissão sonora (LWA)	106 dB
Incerteza para;nível de emissão sonora (KWA)	3 dB

Valor total das vibrações segundo a norma EN 60745

Cinzelar em betão (a, CHeq) B 22-110		9,1 m/s2
	B 22-255	8,2 m/s2
Incerteza (K)		1,5 m/s2
Perfurar com percussão em betãoh(a) B 22-110		10,7 m/s2
	B 22-255	10,1 m/s2
Incerteza (K)		1,5 m/s2

5 Preparação do local de trabalho

AVISO

Risco de ferimentos devido a arranque involuntário!

• Antes de encaixar a bateria, certifique-se de que o produto correspondente está desligado.
• Remova a bateria, antes de efetuar ajustes na ferramenta ou substituir acessórios.

Tenha em atenção as instruções de segurança e as advertências desta documentação e no produto.

5.1 Carregar a bateria

1. Antes de pagar, leia o manual de instruções do pagador.
2. Certifique-se de que os contactos da bateria e do carregador estão limpos e secos.
3. Carregue a bateria num carregador aprovado. → Página 81

5.2 Colocar a bateria

AVISO

Risco de ferimentos devido a curto-circuito ou queda da bateria!

• Antes de encaixar a bateria, certifique-se de que os contactos da bateria e os contactos no produto estão livres de corpos estranhos.
• Certifique-se de que a bateria engata sempre corretamente.
• A bateria deve ser completamente carregada antes da primeira utilização.
• Introduza a bateria no produto até engatar de forma audível.
• Verifique se a bateria está corretamente encaixada.

5.3 Retirar a bateria

1. Pressione o botão de destravamento da bateria.
2. Puxe a bateria para fora do produto.

5.4 Montar o punho auxiliar 3

CUIDADO

Risco de ferimentos Perda do controlo sobre o produto.

• Certifique-se de que o punho auxiliar está correctamente montado e devidamente apertado. Certifique-se de que a fita tensora está aplicada na ranhura prevista para o efeito no produto.

CUIDADO

Risco de ferimentos! Impedimento para o uso de matéria de superfície em 1980, mas não normal.

Retire o limitador de profundidade do produto.

1. Rode o punho para soltar a abraçadeira (cinta de aperto) do punho auxiliar.
2. Deslize a abraçadeira (cinta de aperto) a partir da frente sobre o mandril até à ranhura prevista para o efeito.
3. Coloque o punho auxiliar na posição desejada.
4. Rode o punho para apertar a abraçadeira (cinta de aperto) do punho auxiliar.

5.5 Colocar o limitador de profundidade (opcional)

1. Rode o punho para soltar a abraçadeira (cinta de aperto) do punho auxiliar.
2. Rode a maçaneta para aliviar a abraçadeira (cinta de aperto) do punho auxiliar.
3. Empurre o limitador de profundidade a partir da frente nos 2 furos de guia previstos para o efeito.
4. Rode a maçaneta para apertar a abraçadeira (cinta de aperto) do punho auxiliar.
5. Rode o punho para apertar a abraçadeira (cinta de aperto) do punho auxiliar.

5.6 Ajustar a potência

Depois de introduzir a bateria, o produto estará sempre ajustado para plena potência.

1. Pressione o "botão para meia potência". O produto é comutado para meia potência. O "indicador de meia potência" está aceso.
2. Volte a pressionar o "botão para meia potência". O produto é comutado para plena potência. O "indicador de meia potência" apaga-se.

5.7 Colocar / retirar o acessório

PERIGO

Perigo de incêndio. Perigo em caso de contacto entre o acessório quente e materiais facilmente inflamáveis.

• Não pouse o acessório quente sobre materiais facilmente inflamáveis.

CUIDADO

Perigo de ferimentos devido ao acessório! O acessório pode estar quente ou com arestas vivas.

• Use luvas de proteção ao mudar o acessório.

A utilização de uma massa lubrificante não adequada pode provocar danos no produto. Utilize apenas massa lubrificante original da Hilti.

HILTI

1. Lubrifique ligeiramente o encabadouro do acessório.
2. Encaixe o acessório até ao encosto no mandril e deixe-o engatar.
3. Depois de colocada, tente puxar a broca para fora do mandril, verificando assim se está bem fixa.
4. O produto está operacional.
5. Puxe o bloqueio da ferramenta para trás, até ao batente, e retire o acessório.

5.8 Proteção anti-queda

AVISO

Risco de ferimentos devido à queda de ferramentas e/ou acessórios!

Utilize apenas o cabo de segurança para ferramentas Hilti recomendado para o seu produto. Antes de cada utilização, verifique o ponto de fixação do cabo de segurança para ferramentas quanto a possíveis danos.

Observe as diretivas nacionais para trabalhos em altura.

Utilize exclusivamente o cabo de segurança para ferramentas Hilti #2261971 como proteção anti-queda para este produto.

Fixe o cabo de segurança para ferramentas ao produto com o logo como ilustrado na imagem. Verifique se está bem apertado. Fixe o mosquetão a uma estrutura de suporte. Verifique se o mosquetão está bem apertado.

Observe o manual de instruções do cabo de segurança para ferramentas Hilti.

6 Utilização

Tenha em atenção as instruções de segurança e as advertências desta documentação e no produto.

6.1 Ligar

6.2 Seletor de funções

• Coloque o seletor de funções na posição de trabalho pretendida. O seletor de funções não pode ser operado durante o funcionamento. Perigo de danos!

6.2.1 Furar com percussão (furar de martelo)

► Coloque o seletor de funções em:

6.2.2 Furar sem percussão

A perfuração sem percussão é possível com acessórios com encabadouro especial. A gama de ferramentas Hilti inclui tais acessórios. Em alternativa, pode fixar-se com o mandril de aperto rápido, por exemplo, brocas para madeira ou aço com encabadouro cilíndrico, e pode furar-se sem percussão.

► Coloque o seletor de funções em:

6.2.3 Posicionar o cinzel

CUIDADO

Risco de ferimentos! Perda do controlo sobre a direção de cinzelamento.

• Não trave na posição "Posicionar cinzel". Coloque o seletor de funções na posição "Cinzelar", até engatar.

O cinzel pode ser fixo em 24 posições diferentes (em incrementos de 15°). Assim, tanto os cinzeis planos como os cinzeis côncavos podem ser ajustados na posição ideal para o trabalho em causa.

1. Coloque o seletor de funções em: .
2. Rode o cinzel para a posição desejada.
3. Coloque o seletor de funções em: , até que engate.
4. O produto está operacional.

6.2.4 Cinzelar

• Coloque o seletor de funções em: .

6.3 Ligar/desligar o modo "operação continuada"

No modo de cinzelamento, pode bloquear o interruptor on/off no estado de ligado.

1. Empurre para a frente o botão de bloqueio para operação contínua.
2. Pressione o interruptor (ON/OFF).
3. Em seguida, pressione novamente o interruptor on/off.
4. O produto trabalha após em operação contínua.
5. Empurrar para desbloqueio para operação continuada. O produto desliga-se.

7 Conservação e manutenção

AVISO

Risco de lesão com a bateria encaixada:

Retire sempre a bateria antes de todos os trabalhos de conservação e manutenção!

Conservação do produto

• Remova sujidade persistente com cuidado.
• Se existente, limpe as saídas de ar cuidadosamente com uma escova seca e macia.
• Limpe a carcaça apenas com um pano ligeiramente húmido. Não utilize produtos de conservação que contenham silicone, uma vez que estes podem danificar os componentes de plástico.
• Utilize um pano limpo e seco para limpar os contactos do produto.

Conservação das baterias de iões de lítio

• Nunca utilize uma bateria com as saídas de ar obstruídas. Limpe as saídas de ar cuidadosamente com uma escova seca e macia.
• Evite que a bateria seja exposta desnecessariamente a pó ou sujidade. Nunca exponha a bateria a humidade elevada (por exemplo, mergulhar em água ou deixar à chuva).

Se uma bateria tiver ficado encharcada, trate-a como uma bateria danificada. Isole-a num recipiente não inflamável e contacte o Centro de Assistência Técnica Hilti.

• Mantenha a bateria sem resíduos de óleo e massa consistente externos. Não permita que se acumule desnecessariamente pó ou sujidade sobre a bateria. Limpe a bateria com uma escova seca e macia ou um pano limpo e seco. Não utilize produtos de conservação que contenham silicone, uma vez que estes podem danificar os componentes de plástico.

Não toque nos contactos da bateria nem remova dos contactos a massa consistente aplicada de fábrica.

• Limpe a carcaça apenas com um pano ligeiramente húmido. Não utilize produtos de conservação que contenham silicone, uma vez que estes podem danificar os componentes de plástico.

Manutenção

• Verifique, regularmente, todos os componentes visíveis quanto a danos e os comandos operativos quanto a funcionamento.
• Não opere o produto se existirem danos e/ou perturbações de funcionamento. Mande reparar o produto imediatamente no Centro de Assistência Técnica Hilti.
• Após os trabalhos de conservação e manutenção, aplique todos os dispositivos de proteção e verifique se funcionam corretamente.

Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados pela Hilti para o seu produto na sua Hilti Store ou em: www.hilti.group

8 Transporte e armazenamento de ferramentas a bateria e baterias

Transporte

CUIDADO

Arranque inadvertido durante o transporte!

Transporte os seus produtos sempre sem as baterias colocadas!

Retire a(s) bateria(s). Nunca transporte as baterias sem embalagem. Durante o transporte, as baterias devem ser protegidas contra impactos e vibrações excessivos e isoladas de quaisquer materiais condutores ou outras baterias, para que não entrem em contacto com os polos de outras baterias e causem um curto-circuito. Observe as suas normas de transporte locais para baterias. As baterias não devem ser enviadas por correio. Quando pretender enviar baterias não danificadas, contacte uma empresa transportadora. Verifique o produto e as baterias quanto a danos antes de cada utilização, bem como antes e depois de longos períodos de transporte.

Armazenamento

AVISO

Dano acidental devido a baterias com defeito ou a perderem líquido!

• Armazene os seus óculos sempre sem as baterias colocadas!
• Guarde o produto e as baterias em lugar fresco e seco. Tenha em atenção os valores limite de temperatura, que estão indicados nas Características Técnicas.
• Não guarde as baterias no carregador. Após o processo de carregamento, retire sempre a bateria do carregador.
• Nunca armazene as baterias em locais sujeitos a exposição solar, em cima de fontes de calor ou por detrás de um vidro.
• Guarde o produto e as baterias fora do alcance das crianças e das pessoas não autorizadas.
• Verifique o produto e as baterias quanto a danos antes de cada utilização, bem como antes e depois de longos períodos de armazenamento.

9 Ajuda em caso de avarias

Em todas as avarias, observe o indicador do estado de energia e de avaria da bateria. Consultar capítulo Indicações da bateria de iões de lítio.

No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti.

Avaria Causa possível Solutação
Não tem percussão.	Produito está demasiado frio.	• Coloque o produto em contacto com o material base e deixe o trabalho em vazio. Se necessário, repita, até o mecanismo de percussãoWORKING.
A bateria descarrega-se mais depressa do que habitualmente.	O estado da bateria não é o ideal.	• Averigúe o estado da bateria. Capítulo "Indicações da baterie de iões de litio" → Párgina 82
A bateria não engata com "clique" audível.	urRatilha de fixação suja na bateria.	• Limpe a patilha de fixação e voltte a encaixar a bateria.
Os LEDs na bateria não induiram nada.	Bateria avariada.	• Dirija-se ao Centro de Assistência Técnica Hilti.
Avaria Causa possivel Solutação
O fuso da ferramenta não roda.	Foi exceedida a temperatura de fumicantonamento permitida do sistemas electrónico do produits.	indicação Ligar/Desligar piscá. Deixe arrefecer o produit.
	A bateria não está Completely encaixada.	Encaixe a bateria com clique auditível.
O produit des Liga-se automaticamente.	Proteção contra sobrecarga ac- tiva.	A indicação Ligar/Desligar piscá. Solte o interruptor on/off. Deixe arrefecer o produit. Accione novamente o interruptor on/off. Reduza aAwaya caixa d'ferramenta.
O produit des Liga-se em caso de broca encravada.	O dispositivo de proteção eletrico foi Activate, para fazer que o encravamento prossiga.	Solte a broca.
O produit ou a bateria aquece demasiado.	Avaria electrónica. Deslfigure imeditamente o produto. Retire a bateria e observa. Deixe-a arrefecer. Contacte um Centro de Assistência Técnica Hilti.
	Produito sobrecarregado (limite de aplicação ultrapassado).	Selecione um produit correto em função da utilização.
Os LEDs na bateria não induiram nada.	Bateria avariada. Dirija-se ao Centro de Assistência Técnica Hilti.
O produit não atinge plena potência.	O interruptor on/off não sei total-mente pressionado.	Pressione o interruptor on/off o maior possível.
	Botão de meia potência ligado.	Pressione o botão "meia potência".
A broca não roda. O selecto de funções não está en-gatado ou está na posicao "Cinze- lar" ou na posão "Posicionar cinzel" - .	Com a ferramenta parada, coloque o selector de funções na posão "Furar de martelo" 7.
O acessório ficou preso no mandril.	O mandril não está Completely puxado para trás.	Puxe o bloqueio da ferramenta para trás, às o encosto, e retire a ferramenta.
	Punho auxiliar incorrectly colocado.	Alivie o punho auxiliar e repositione-o corretoamente de forma a que a abraçadeira de aperto e o punho encaixem na ranhura.
O produit não arranca.	O bloqueio electrónico está ac- tivo quando es um interrupção de corrente.	Deslgue e volta a lugar o produit.
Indicador de manutenção aceso.	Atingida a data limite de manuten-ço.	Mande reparar o produit no Centro de Assistência Técnica Hilti.
Indicador de manutenção pisca.	Dano no produits.	Mande reparar o produit no Centro de Assistência Técnica Hilti.
A indicação Ligar/Desligar pisca.	Produto sobrecarregado por ins- tantes.	Solte o interruptor on/off e voltê a coisa-lyo.
	Disjuntor tímeico.	Deixe o produit arrefecer e limpe as saidas de ar.

AVISO

Perigo de ferimentos devido a eliminação incorreta! Riscos para a saúde devido à fuga de gases ou líquidos.

• Não envie quaisquer baterias danificadas!
• Para evitar curto-circuitos, cubra as conexões com um material não condutor.
• Elimine as baterias de modo a mantê-las longe do alcance das crianças.
• Efetue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável.

Os produtos Hilti são, em grande parte, fabricados com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita o seu aparelho usado para reaproveitamento. Para mais informações, dirija-se ao Serviço de Clientes Hilti ou ao vendedor.

• Não deite as ferramentas elétricas, aparelhos eletrónicos e baterias no lixo doméstico!

11 Garantia do fabricante

Se tiver dúvidas em relação às condições de garantia, contacte o seu parceiro Hilti local.

12 Mais informações

Pode consultar informações mais pormenorizadas sobre utilização, tecnologia, meio ambiente e reciclagem na seguinte hiperligação: qr.hilti.com/manual/?id=2267486&id=2267488

Também pode encontrar esta hiperligação no final da documentação sob a forma de código QR.
