TE 6022 - Kalapács HILTI - Ingyenes használati útmutató

Terméktípus	Vezeték nélküli SDS-Max fúrókalapács
Márka	Hilti
Modell	TE 6022
Tápellátás	Li-Ion akkumulátor 21,6 V (B 22 sorozat)
Tömeg (akkumulátor nélkül)	6,34 kg
Ütési energia (EPTA 05)	8,1 J
Fúrási tartomány (beton/tégla)	12 mm - 55 mm
Üzemi hőmérséklet	-17 °C és 60 °C között
Tárolási hőmérséklet	-20 °C és 70 °C között
Hangnyomásszint	95 dB (K=3 dB)
Hangteljesítményszint	106 dB (K=3 dB)
Rezgés (vésés)	9,1 m/s² (B22-110) / 8,2 m/s² (B22-255)
Fő funkciók	Ütvefúrás, fúrás ütés nélkül, vésés, véső pozicionálás (24 pozíció)
Biztonság	Elektronikus vészleállítás ATC, aktív rezgéscsökkentés AVR, túlterhelés elleni védelem
Szerszámbefogó	SDS-Max
Kompatibilis akkumulátor	Hilti B 22 (Li-Ion)
Ajánlott töltő	Hilti B 22 sorozatú töltők
Karbantartás	A szellőzőnyílásokat puha kefével, a házat nedves ruhával tisztítsa
Pótalkatrészek	Kizárólag eredeti Hilti alkatrészeket használjon
Garancia	Forduljon a helyi Hilti partnerhez
Rendeltetésszerű használat	Fúrás és vésés betonban, kőműves munkáknál, fémben, fában

Gyakran ismételt kérdések - TE 6022 HILTI

Hogyan cseréljem ki a vésőt a TE 6022-n?

A véső cseréjéhez először távolítsa el az akkumulátort a véletlen indítás elkerülése érdekében. Húzza ki a szerszám reteszelő szerkezetét ütközésig, és vegye ki a cserélhető szerszámot. Új véső beszereléséhez enyhén zsírozza be a szárát, majd nyomja be teljesen a szerszámbefogóba, amíg be nem kattan. Ellenőrizze a rögzítést húzással.

Mit jelent a karbantartás jelzőfény világítása?

A karbantartás jelzőfény világítása azt jelenti, hogy elérte a karbantartásig hátralévő üzemidőt. Javíttassa meg a terméket a Hilti szervizben. Ha a jelzőfény villog, a termék megsérült, és azonnal meg kell javíttatni.

Hogyan állítsam be a TE 6022 teljesítményét?

Az akkumulátor csatlakoztatása után a termék teljes teljesítményre van állítva. Nyomja meg a 'fél teljesítmény' gombot a fél teljesítményre váltáshoz (a megfelelő jelzőfény világítani kezd). Nyomja meg újra a teljes teljesítményhez való visszatéréshez (a jelzőfény kialszik). Az elektronikus sebességszabályozó folyamatos beállítást is lehetővé tesz.

Mit tegyek, ha az ütésfunkció nem működik?

Ha a szerszám túl hideg, helyezze az anyagra, és hagyja üresen járni, amíg az ütőszerkezet működésbe nem lép. Ellenőrizze azt is, hogy a funkcióválasztó az 'Ütvefúrás' állásban van-e. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a Hilti szervizzel.

Hogyan töltsem fel a TE 6022 akkumulátorát?

Kizárólag Hilti B 22 sorozatú töltőt használjon. Töltés előtt győződjön meg arról, hogy az akkumulátor és a töltő érintkezői tiszták és szárazak. Az ajánlott töltési hőmérséklet -10 °C és 45 °C között van. További részletekért olvassa el a töltő használati útmutatóját.

Hogyan használjam a véső pozicionálást?

Állítsa a funkcióválasztót a véső pozicionáló állásba. Forgassa a vésőt a kívánt pozícióba (24 pozíció lehetséges). Ezután forgassa a választót a 'Vésés' állásba, amíg be nem kattan. Soha ne dolgozzon a választóval a pozicionáló állásban.

Mit jelentenek az akkumulátor LED-jei?

A LED-ek a töltöttségi állapotot jelzik: 4 zöld = 100-71%, 3 zöld = 70-51%, 2 zöld = 50-26%, 1 zöld = 25-10%, 1 zöld lassan villogó = <10%, 1 zöld gyorsan villogó = lemerült. Sárga villogás hibát jelez (túlterhelés, hőmérséklet), piros villogó = akkumulátor lezárva. További részletekért olvassa el a kézikönyvet.

Hogyan tisztítsam a TE 6022-t?

Tisztítás előtt mindig távolítsa el az akkumulátort. A szellőzőnyílásokat puha, száraz kefével tisztítsa. A házat enyhén nedves ruhával tisztíthatja. Ne használjon szilikon alapú tisztítószereket. A termék érintkezőit száraz ruhával kell tisztítani.

Hogyan szállítsam biztonságosan a készüléket?

Szállítás előtt mindig távolítsa el az akkumulátort. Soha ne szállítsa az akkumulátorokat ömlesztve; védeni kell őket az ütésektől és szigetelni a rövidzárlat elkerülése érdekében. Tartsa be a helyi előírásokat az akkumulátorok szállítására vonatkozóan. Magasban végzett munkákhoz használja az ajánlott Hilti szerszámtartó hevedert.

Hol találok pótalkatrészeket a TE 6022-höz?

Kizárólag eredeti Hilti pótalkatrészeket és fogyóeszközöket használjon. Ezeket Hilti üzletben vagy a www.hilti.group weboldalon találja. Javítás esetén vegye fel a kapcsolatot a Hilti hivatalos szervizével.

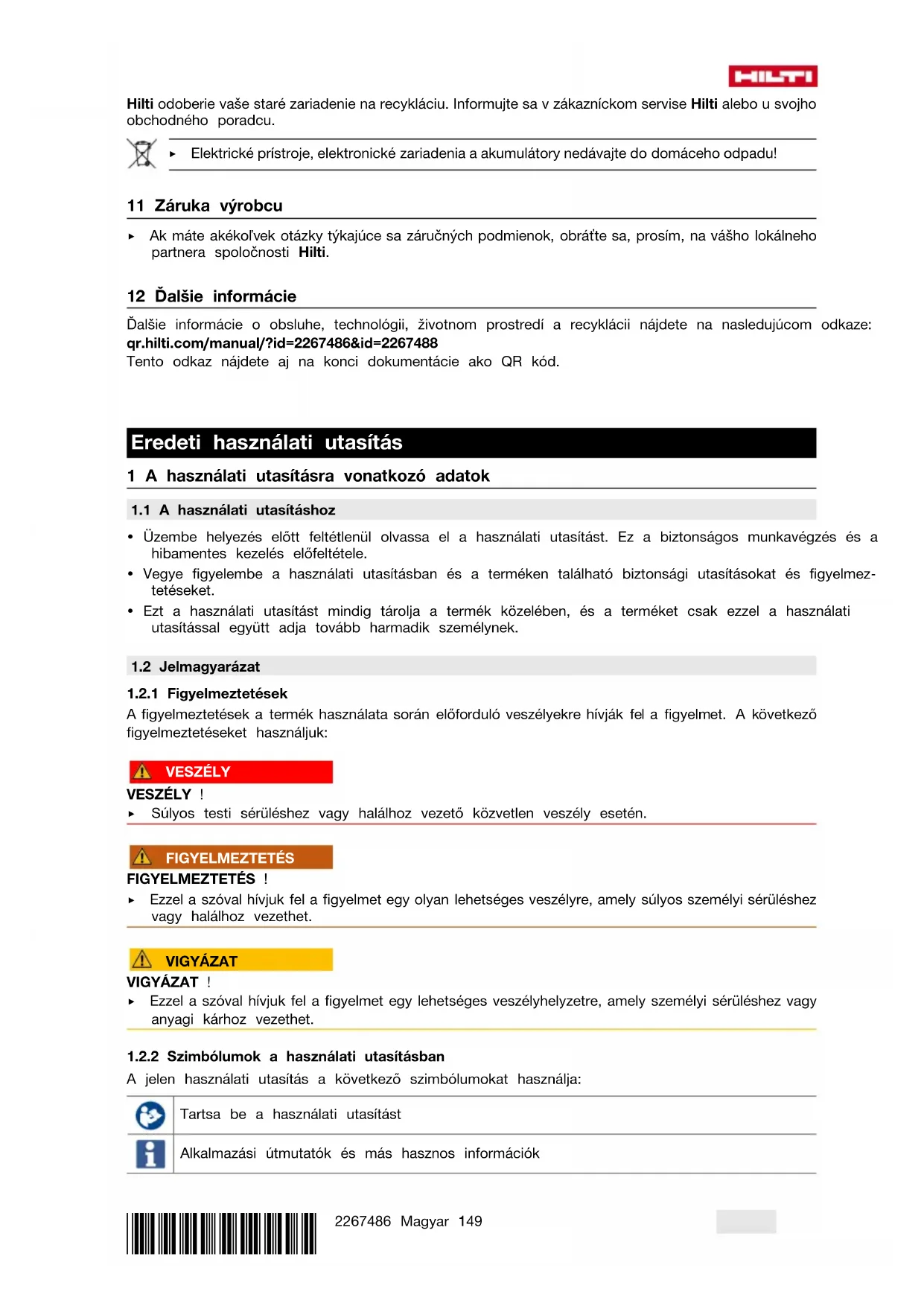

HASZNÁLATI ÚTMUTATÓ TE 6022 HILTI

Eredeti használati utasítás

1 A használati utasításra vonatkozó adatok

1.1 A használati utasításhoz

• Üzembe helyezés előtt feltétlenül olvassa el a használati utasítást. Ez a biztonságos munkavégzés és a hibamentes kezelés előfeltétele.
• Vegye figyelembe a használati utasításban és a terméken található biztonsági utasításokat és figyelmeztetéseket.
• Ezt a használati utasítást mindig tartsa a termék közelében, és a terméket csak ezzel a használati utasítással együtt adja tovább harmadik személynek.

1.2 Jelmagyarázat

1.2.1 Figyelmeztetések

A figyelmeztetések a termék használata során előforduló veszélyekre hívják fel a figyelmet. A következő figyelmeztetéseket használjuk:

VESZÉLY

VESZÉLY!

Súlyos testi sérüléshez vagy halálhoz vezető közvetlen veszély esetén.

FIGYELMEZTETÉS

FIGYELMEZTETÉS!

Ezzel a szóval hívjuk fel a figyelmet egy olyan lehetséges veszélyre, amely súlyos személyi sérüléshez vagy halálhoz vezethet.

VIGYÁZAT

VIGYÁZAT!

Ezzel a szóval hívjuk fel a figyelmet egy lehetséges veszélyhelyzetre, amely személyi sérüléshez vagy anyagi kárhoz vezethet.

1.2.2 Szimbólumok a használati utasításban

A jelen használati utasítás a következő szimbólumokat használja:

Tartsa be a használati utasítást

Alkalmazási útmutatók és más hasznos információk

Ujrahasznosītható anyagokkal való bánásmód

Az elektromos gépeket és akkukat ne dobja a házartási szemétbe

Hilti litium-ion akku

Hilti tõltökészülék

1.2.3 Az ábrákon használt szimbólumok

Az ábrákon a következő szimbólumokat használjuk:

2	Ezek a számok a jelen hasznalati utasítás elején található abrákra vonatkoznak.
3	A számozás a munkalépések sorrendjét mutatja képekben, és elterhet a szövegben található munkalépések számozásától.
11	Az áttekintő abrában hasznalt pozíciószmok a termék áttekintésère szolgáló szakasz jelma-gyarázataban lévő számokra utalnak.
6!	Ez a jel hívja fel a figyelmét arra, hogy a termék hasznalata során különös odafigyelésse l kell eljárnia.

1.3 Termékhez kötődő szimbólumok

1.3.1 Szimbólumok a terméken

A terméken a következő szimbólumokat használhatjuk:

1	Fúrás ütés nélkül
2T	Ütvefúrás (kalapácsfúrás)
T	Vészés
-3	Vésző poziónálása
□	II. érintésvédelmi osztály (kettős szigetelés)
∅	Átmárő
n0	Névleges üresjárati fordulatszám
/min	Fordulat percenként
---	Egyenáram
	A termék NFC technológías, iOS és Android platformokkal kompatibilis adatátvitelvez használ-ható.
Li-Ion	Li-ion akku
	Az akkut soha ne használja ütősszerszámkönt.
	Ügyeljenarra, hogy ne ejtse le az akkut. Ne használjon oyan akkut, amelyet ütés ert vagy egyébmódon sérült.

1.4 Ki-/bekapcsolás

Szimbólumok

A termék be van kapcsolvera

A termék ki van kapcsolvera

1.5 Termékinformáció

A termékek kizárólag szakember általi használatra szántak, és a gépet csak engedéllyel rendelkező, szakképzett személy használhatja, javíthatja. Ezt a személyt minden lehetséges kockázati tényezőről tájékoztatni kell. A termék és tartozékai könnyen veszélyt okozhatnak, ha nem képzett személy dolgozik velük, vagy nem rendeltetésszerűen használják őket.

A típusjelölés és a sorozatszám a típustáblán található.

• Jegyezze fel a sorozatszámot a következő táblázatba. Amennyiben kérdéssel fordul a képviseletünkhöz vagy a szervizhez, szüksége lesz ezekre a termékadatokra.

Termékadatok

Fúrókalapács SDS-Max TE 60-22
Generácio 04
Sorozatszám

1.6 Megfelelőségi nyilatkozat

A gyártó kizárólagos felelőssége tudatában kijelenti, hogy ez a termék megfelel az érvényben lévő törvényeknek és szabványoknak. A megfelelőségi nyilatkozat másolatát a dokumentáció végén találja. A műszaki dokumentáció helye:

2.1 Általános biztonsági tudnivalók az elektromos kéziszerszámokhoz

FIGYELMEZTETÉS: Olvasson el minden biztonsági tudnivalót és utasítást, illusztrált anyagot és műszaki adatot, amelyet ehhez az elektromos kéziszerszámhoz mellékeltek. Az alábbi biztonsági tudnivalók és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérüléshez vezethet.

Őrizzen meg minden biztonsági tudnivalót és utasítást a jövőbeni használathoz.

A biztonsági utasításokban használt „elektromos kéziszerszám” fogalom hálózatról üzemelő elektromos kéziszerszámokra (tápkábellel együtt értve) és akkumulátoros elektromos kéziszerszámokra (tápkábel nélkül) vonatkozik.

Munkahelyi biztonság

Tartsa tisztán a munkahelyét és jól világítsa meg. Rendetlen munkahelyek és megvilágítatlan munkaterületek balesetekhez vezethetnek. - Ne dolgozzon az elektromos kéziszerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat bocsáthatnak ki, amelyek meggyújthatják a port vagy a gyúlékony gőzöket. Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét a munkáról, könnyen elveszítheti az uralmát a berendezés felett.

Elektromos biztonsági előírások

• Az elektromos kéziszerszám csatlakozódugójának illeszkednie kell a dugaszolóaljzatba. A csatlakozódugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott elektromos kéziszerszámokhoz ne használjon csatlakozóadaptert. Az eredeti csatlakozódugó és a hozzá illeszkedő csatlakozóaljzat csökkenti az áramütés kockázatát. Ne érjen hozzá földelt felületekhez, például csövekhez, fűtőtestekhez, tűzhelyekhez és hűtőszekrényekhez. Az áramütés veszélye megnövekszik, ha a teste le van földelve. Tartsa távol az elektromos kéziszerszámokat az esőtől és a nedvesség hatásaitól. Ha víz hatol be az elektromos kéziszerszámba, az növeli az áramütés kockázatát. Ne használja a csatlakozókábelt a rendeltetésétől eltérő célokra, vagyis az elektromos kéziszerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és soha ne húzza ki a hálózati csatlakozódugót a kábelnél fogva. Tartsa távol a csatlakozókábelt hőforrásoktól, olajtól, éles élektől és sarkoktól, mozgó alkatrészektől. A sérült vagy összetekert csatlakozókábel növeli az áramütés kockázatát. Ha az elektromos kéziszerszámmal szabadban dolgozik, akkor csak a szabadban való használatra engedélyezett hosszabbítókábelt használjon. A kültérre is alkalmas hosszabbítókábél használata csökkenti az áramütés kockázatát.

Használjon hibaáram-védőkapcsolót, ha az elektromos kéziszerszám nedves környezetben történő üzemeltetése nem kerülhető el. A hibaáram-védőkapcsoló használata csökkenti az áramütés kockázatát.

Személyi biztonsági előírások

Munka közben mindig figyeljen, ügyeljen arra, amit csinál, és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ne használja az elektromos kéziszerszámot, ha fáradt, illetve ha kábítószer, alkohol vagy gyógyszer hatása alatt áll. Az elektromos kéziszerszámmal végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet. Viseljen személyi védőfelszerelést, és mindig viseljen védőszemüveget. Az elektromos kéziszerszám alkalmazásának megfelelő személyi védőfelszerelések, úgymint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata csökkenti a személyi sérülések kockázatát. ▶ Kerülje az elektromos kéziszerszám akaratlan üzembe helyezését. Mielőtt az elektromos kéziszerszámot az elektromos hálózatra és/vagy az akkumulátorra csatlakoztatja, vagy felveszi, ill. szállítja, győződjön meg arról, hogy a gép ki van kapcsolva. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a gépet bekapcsolt állapotban csatlakoztatja az áramforráshoz, az balesethez vezethet. - Az elektromos kéziszerszám bekapcsolása előtt feltétlenül távolítsa el a beállító szerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállító szerszám vagy csavarkulcs sérüléseket okozhat. ▶ Kerülje el a normálistól eltérő testtartást. Ügyeljen arra, hogy mindig biztosan álljon és megtartsa az egyensúlyát. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. Viseljen megfelelő munkaruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruha, az ékszerek és a hosszú haj a mozgó alkatrészek magukkal ránthatják. Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a szerszámhoz, és rendeltetésüknek megfelelően működnek. Porelszívó egység használata csökkenti a munka során keletkező por veszélyes hatását. Ne ringassa magát hamis biztonságérzetbe, és ne hagyja figyelmen kívül az elektromos kéziszerszám biztonsági előírásait, akkor sem, ha az elektromos kéziszerszámot hosszú ideje használja, és ez által jól ismeri. A figyelmetlen kezelés a másodperc tört része alatt súlyos sérülésekhez vezethet.

Az elektromos kéziszerszám használata és kezelése

• Ne terhelje túl a gépet. Munkájához csak az arra szolgáló elektromos kéziszerszámot használja. A megfelelő elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.
• Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes, és meg kell javíttatni. A gép beállítása, a tartozékok cseréje vagy a gép lehelyezése előtt húzza ki a csatlakozódugót a csatlakozóaljzatból és/vagy vegye ki a kivehető akkut a gépből. Ez az elővigyázatossági intézkedés meggátolja a gép szándékolatlan üzembe helyezését. A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. Mindig gondosan tartsa karban az elektromos kéziszerszámot és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hátrányosan befolyásolhatják az elektromos kéziszerszám működését. Használat előtt javíttassa meg a gép megrongálódott alkatrészeit. Sok balesetnek a rosszul karbantartott elektromos kéziszerszám az oka. Tartsa tisztán és élesen a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be, és azokat könnyebben lehet vezetni és irányítani.
• Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokat stb. a jelen utasítások figyelembevételével használja. Vegye figyelembe a munkafeltételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet. A markolatot és fogófelületeket tartsa száraz, tiszta, olaj- és zsírmentes állapotban. A csúszós markolatok és fogófelületek nem teszik lehetővé az elektromos kéziszerszám biztonságos üzemeltetését és ellenőrzését az előre nem látható helyzetekben.

Akkumulátoros szerszám használata és kezelése

• Az akkumulátort csak a gyártó által ajánlott töltőberendezésben töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőberendezésben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.
• Az elektromos kéziszerszámban csak az ahhoz tartozó akkumulátort használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat. Tartsa távol a használaton kívüli akkumulátort irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat. Hibás alkalmazás esetén az akkumulátorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került az akkumulátorfolyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel egy orvost. A kilépő akkumulátorfolyadék irritációkat vagy égési bőrsérüléseket okozhat.
• Ne használjon sérült vagy módosított akkut. A sérült vagy módosított akkuk kiszámíthatatlanul viselkedhetnek, és tüzet, robbanást vagy sérülésveszélyt okozhatnak.
• Az akkut ne tegye ki tűz és magas hőmérséklet hatásának. A tűz és a 130 °C (265 °F) feletti hőmérséklet robbanást okozhat. Kövesse a töltésre vonatkozó összes utasítást, és az akkut vagy akkus szerszámot soha ne töltse a használati utasításban megadott hőmérséklet-tartományon kívül. A nem megfelelő vagy a megengedett hőmérséklet-tartományon kívül történő töltés az akku meghibásodásához és tűzveszélyhez vezethet.

Szerviz

• Az elektromos kéziszerszámot csak szakképzett személyzet javíthatja, kizárólag eredeti pótalkatrészek felhasználásával. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon. Soha ne javítsa a sérült akkut. Az akkuk javítását csak a gyártó által felhatalmazott ügyfélszolgálatok végezhetik.

2.2 Biztonsági tudnivalók kalapácsokhoz

Biztonsági tudnivalók minden munkához

Viseljen fülvédőt. A zaj halláskárosodáshoz vezethet. Használja a géppel együtt szállított kiegészítő fogantyút. A gép feletti ellenőrzés elvesztése sérülést okozhat. A gépet mindig a fogantyú szigetelt felületén fogja meg, ha olyan munkát végez, amelynek során a betétszerszám rejtett elektromos vezetékeket találhat el. Ha a gép elektromos feszültséget vezető vezetékhez ér, akkor a gép fémrészei feszültség alá kerülhetnek, és ez elektromos áramütéshez vezethet.

Biztonsági tudnivalók hosszú fúrószár használata esetén

• Mindig alacsony fordulatszámon kezdjen fúrni, a fúrószár pedig legyen érintkezésben a munkadarabbal. Ha a fúrószár magasabb fordulatszámon nem érintkezik a munkadarabbal, hanem szabadon forog, akkor enyhén elhajolhat, és balesetet okozhat. A gépet csak a fúrószárhoz képest hosszanti irányban nyomja a munkadarabhoz, de soha ne túlzott mértékben. A fúrószár meghajolhat, ami a fúrószár töréséhez vagy a szerszám feletti felügyelet elvesztéséhez vezethet, és sérülést okozhat.

2.3 Kiegészítő biztonsági tudnivalók fúrókalapácshoz

Személyi biztonsági előírások

A terméket és tartozékokat csak kifogástalan műszaki állapotban használja. - Soha ne végezzen módosításokat vagy változtatásokat a terméken vagy a tartozékokon. - Sérülésveszély a leeső szerszámok és/vagy tartozékok miatt. A munkavégzés megkezdése előtt ellenőrizze, hogy az akkumulátor és a tartozék biztonságosan rögzítve vannak-e. Mindig tartsa szabadon a szellőzőnyílásokat. Égési sérülés veszélye az eltakart szellőzőnyílások miatt! - Áttörési munkáknál biztosítsa a munkavégzés helyszínével szemközti területet. A letöredező darabok kieshetnek és/vagy leeshetnek, és személyi sérüléseket okozhatnak. A terméket mindig két kézzel fogja az erre szolgáló markolatoknál. A markolatot tartsa mindig szárazon és tisztán. - Mindig stabil testhelyzetet vegyen fel a termék használatakor. A munka megkezdése előtt bizonyosodjon meg arról, hogy meg tudja tartani egyensúlyát és a termék feletti irányítást. ▶ Kerülje a forgó részekkel való érintkezést - sérülésveszély!

HILTI

A megmunkálás következtében az anyagról szilánkok válhatnak le. A szilánkok a szem és egyéb testrészek sérüléseit okozhatják. A termék használata közben viseljen védőszemüveget, védősisakot és hallásvédőt. Ha nem alkalmaz porelszívást, viseljen könnyű légzőmaszkot. A szerszámcsere során viseljen védőkesztyűt. A betétszerszám megérintése vágási és égési sérüléseket okozhat. A csiszolás, smirglizés, vágás és fúrás során keletkező por ártalmas vegyi anyagokat tartalmazhat. Néhány példa: ólom vagy ólombázisú festékek; tégla, beton és egyéb falazati termékek, terméskő és egyéb szilikáttartalmú termékek; Bizonyos fafajták, például tölgy, bükk és vegyszerrel kezelt fa; Azbeszt vagy azbeszttartalmú anyagok. Határozza meg a gépkezelő és a környezetében tartózkodó személyek kitettségét azon anyagok veszélyességi osztálya révén, amelyeken munkát végeznek. Tegye meg a szükséges óvintézkedéseket az expozíció biztonságos szinten tartása érdekében, például: porgyűjtő rendszer használata vagy megfelelő légzésvédő viselése. A kitettség a következő általános intézkedésekkel csökkenthető:

Munkavégzés jól szellőző területen - Porral való hosszabb érintkezés elkerülése, Vezesse el a port a testtől és a fejtől, Viseljen védőruhát és a szennyeződésnek kitett területeket tisztítsa meg vízzel és szappannal.

Tartson gyakran szünetet és végezzen gyakorlatokat ujjainak jobb vérellátása érdekében. Hosszabb idejű munkavégzés esetén az erős rezgések zavart okozhatnak az ujjak, a kéz és a csukló vérében vagy idegrendszerében.

Elektromos biztonsági előírások

A munka megkezdése előtt ellenőrizze a munkaterületet, hogy nincsenek-e rejtett elektromos vezetékek, ill. gáz- és vízcsövek. A termék külső részén található fém alkatrészek áramütést vagy robbanást okozhatnak, ha a termék használata közben megsért egy elektromos vezetéket, illetve gáz- vagy vízcsövet.

Az elektromos kéziszerszámok gondos kezelése és használata

• Azonnal kapcsolja ki az elektromos kéziszerszámot, ha a szerszám blokkolt. A termék oldalra kitérhet. A terméket csak akkor kapcsolja be, ha azt munkapozícióba állította. Mennyezet, fal vagy padló vésésekor ügyeljen arra, hogy biztonságosan és szilárdan álljon. Egy hirtelen áttörés során könnyen elveszítheti egyensúlyát! Lehelyezés előtt várjon, míg a termék leáll.

2.4 Akkumulátoros készülékek gondos használata és kezelése

A Li-ion akkuk biztonságos kezelésére és használatára vegye figyelembe a következő biztonsági tudnivalókat. Ezek figyelmen kívül hagyása bőrirritációt, súlyos korrozív sérülést, kémiai égési sérülést, tüzet és/vagy robbanást okozhat. - Az akkut csak kifogástalan műszaki állapotban használja. A sérülések elkerülése és az egészségre erősen ártalmas folyadékok kifolyásának megakadályozása érdekében odafigyeléssel használja az akkut! - Az akkukat semmi esetre sem szabad módosítani vagy manipulálni! - Az akkut tilos szétszedni, összepréselni, 80 °C (176 °F) fölé hevíteni vagy elégetni. Ne használjon vagy töltsön olyan akkut, amelyet ütés ért, vagy egyéb más módon sérült. Rendszeresen ellenőrizze az akkukat sérülés szempontjából. Soha ne használjon újrahasznált vagy javított akkukat. - Az akkut vagy akkumulátoros elektromos kéziszerszámot soha ne használja ütőszerszámként. - Az akkukat soha ne tegye ki közvetlen napsugárzásnak, magas hőmérsékletnek, szikraképződésnek vagy nyílt lángnak. Ezek robbanást okozhatnak. Ne érintse ujjal, szerszámmal, ékszerrel vagy egyéb elektromosan vezető tárggyal az akkumulátor pólusait. Ez az akku sérülését okozhatja, valamint anyagi károkhoz és sérülésekhez vezethet. Tartsa távol az akkumulátort esőtől, nedvességtől és folyadékoktól. A behatoló folyadék rövidzárlatot, áramütést, égési sérülést, tüzet és robbanást okozhat. - Csak az ehhez az akkumulátortípushoz tervezett töltőkészülékeket és elektromos kéziszerszámokat használja. Ehhez vegye figyelembe a megfelelő használati utasítás adatait. Ne használjon és ne tárolja az akkut robbanásveszélyes környezetben.

Ha érintésre túl forró az akku, akkor lehet, hogy meghibásodott. Állítsa az akkut egy látható, nem gyúlékony helyre, éghető anyagoktól megfelelő távolságra. Hagyja lehűlni az akkut. Amennyiben egy óra elteltével is még mindig túl forró az akku érintésre, akkor meghibásodott. Forduljon a Hilti Szervizhez vagy olvassa el a "Tudnivalók a Hilti Li-ion akkuk biztonságával és alkalmazásával kapcsolatban" című dokumentumot.

Vegye figyelembe a lítium-ion akkuk szállítására, tárolására és alkalmazására vonatkozó speciális irányelveket. → Oldal 161

Olvassa el a Hilti Li-ion akkuk biztonságával és alkalmazásával kapcsolatos tudnivalókat, amelyeket a jelen használati utasítás végén található QR-kód beolvasásával érhet el.

3 Leírás

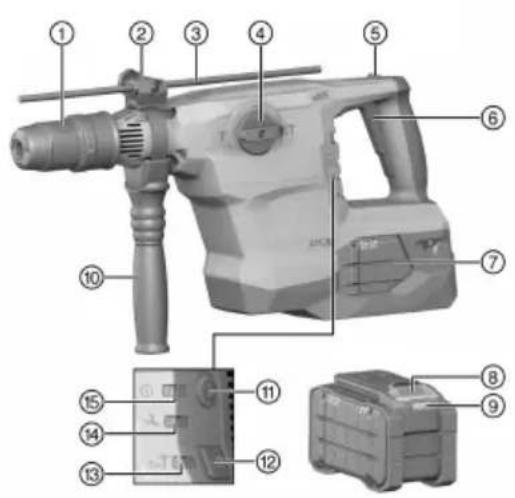

3.1 Termékáttekintés

① Tokmány ② Mélységütköző - állító (tartozék) ③ Mélységütköző (tartozék) ④ Funkcióválasztó kapcsoló ⑤ Rögzítőgomb a folyamatos vésés üzemmódhoz ⑥ Indítókapcsoló ⑦ Akku ⑧ Akkukioldó gomb ⑨ Akku állapotjelzése ⑩ Oldalsó markolat ⑪ Be/ki kapcsoló ⑫ „Fel teljesítmény" nyomógomb ⑬ „Fel teljesítmény" kijelző ⑭ Szervizkijelző ⑮ Be/Ki kijelző

3.2 Rendeltetésszerű használat

Az ismertetett termék egy akkumulátorról üzemeltetett SDS-Max fúrókalapács pneumatikus ütőművel. Betonban, falazatban, fában és fémben történő fúrási munkákhoz tervezték. A termék kiegészítőleg használható könnyű és közepes vésési munkákhoz falazatban, valamint utólagos megmunkáláshoz betonban.

• Ehhez a termékhez csak B 22-es típussorozatú Hilti Nuron Li-ion akkumulátorokat használjon. A termék optimális teljesítménye érdekében a Hilti a jelen használati utasítás végén található táblázatban megadott akkumulátorok használatát javasolja.
• Ezekhez az akkumulátorokhoz csak a jelen használati utasítás végén található táblázatban megadott típusú Hilti töltőkészülékeket használja.

3.3 Horgonycsap

A termék alkalmas válogatott horgonycsapok beütésére. Kizárólag alkalmas beütőszerszámot használjon! További információért forduljon a Hilti Szervizhez.

3.4 ATC 2

A termék elektronikus gyorslekapcsoló ATC (Active Torque Control) rendszerrel van felszerelve. Ha a betétszerszám blokkol vagy elakad, akkor a gép hirtelen és kontrollálatlanul az ellenkező irányba fordul. Az ATC funkció felismeri a termék hirtelen fordulását, és azonnal leállítja azt.

A rendeltetésszerű működéshez a terméknek el kell tudnia fordulni.

Sikeres gyorslekapcsolást követően először kapcsolja ki a terméket, majd ismételten kapcsolja be.

A termék fel van szerelve Active Vibration Reduction (AVR) rendszerrel, amely jelentősen csökkenti a vibrációt.

3.6 Szervizkijelző

A termék világító jelzéssel ellátott szervizkijelzővel van felszerelve.

3.6.1 MMI

Állapot Jelentés
A Szervizkijelző világít.	A gép elére azt az üzemidőt, amikor szervizelést igényel.
A Szervizkijelző villog.	Javüttassa meg a terméket a Hilti Szervizben.
A Be/Ki kijelző világít. A termék be van kapcsolva
A Be/Ki kijelző villog. A termék átmeneti hiba	miatt ki van kapcsolva.
A Be/Ki kijelző ki van kapcsolva. A termék ki	van kapcsolva.
A Fél teljesitmény kijelző világít.	A termék fél teljesitményel működik.
A Fél teljesitmény kijelző ki van kapcsolva.	A termék teljesitményel működik.

3.7 Szállítási terjedelem

SDS-Max fúrókalapács, oldó markolat, használati utasítás.

A termékhez jóváhagyott további rendszertartozékokat a Hilti Store helyen vagy a következő oldalon talál: www.hilti.group

3.8 Li-ion akku megjelenítése

A Hilti Nuron Li-ion akkuk megjelenítik a töltöttségi állapotot, a hibaüzeneteket és az akku állapotát.

3.8.1 A töltési állapot és hibaüzenetek megjelenítése

FIGYELMEZTETÉS

Sérülésveszély leeső akku miatt!

• Behelyezett akku esetén a kioldógomb megnyomása után győződjön meg arról, hogy az akkumulátort előírás szerűen helyezte vissza a termékbe, és az bepattant a helyére.

A következő kijelzések egyikének megjelenítéséhez nyomja meg röviden az akku kioldógombját.

A töltöttségi állapot és a lehetséges üzemzavarok folyamatosan megjelennek, amíg a csatlakoztatott termék be van kapcsolva.

Állapot Jelentés
Négy (4) LED folyamatos zöld fényel világít Tölott ségi állapot: 100% és 71% bözött
Három (3) LED folyamatos zöld fényel világít Tölott ségi állapot: 70% és 51% bözött
Két (2) LED folyamatos zöld fényel világít Tölott ségi állapot: 50% és 26% bözött
Egy (1) LED folyamatos zöld fényel világít	Tölott ségi állapot: 25% és 10% bözött
Egy (1) LED lassú zöld fényel villog	Tölott ségi állapot: < 10%
Egy (1) LED gyors zöld fényel villog	A Li-ion akku teljesen lemerült. Töltsfe fel a Ha a LED az akkumulátor felttoltését követően is mág mindig gyorsan villog, akkor forduljon a Hi Szervizhez.
Egy (1) LED gyors sárga fényel villog	A Li-ion akku vagy az azzal összekapcsolt tulterhelt, tül hideg, tül forró vagy egyeb műköz zavar áll fenn. Hozza a terméket és az akkut az ajánlott munk hősmersékletre és ügyeljen arra, hogy ne terhelje használat bözben. Ha az üzenet továbbra is fennál, forduljon a Hi Szervizhez.
Egy (1) LED sárga fényel világít A Li-ion akku	és az azzal összekött termék nem kompatibilisek. Kérjük, forduljon a Hilti Szervizhe
Egy (1) LED gyors piros fényel villog A Li-ion	akku zárolva van, és nem használható to-vább. Kérjük, forduljon a Hilti Szervizhez.

3.8.2 Az akku állapotkijelzései

Az akkumulátor állapotának lekérdezéséhez tartsa három másodpercnél hosszabb ideig lenyomva a kioldógombot. A rendszer nem ismeri fel az akkumulátor hibás működését olyan helytelen használat miatt, mint például a leejtés, átszúrás, külső hő okozta sérülés stb.

Állapot Jelentés
Minden LED bekapcsolt állapotot jelző fényel lágít, majd az egyik (1) LED folyamatosan zölden világít.	viAz akku továbbra is használható.
Minden LED bekapcsolt állapotot jelző fényel gít, majd az egyik (1) LED sárga fényel villog.	vilázak akku állapotának lekérdezese nem zárható le. Ismételje meg a műveletet vagy forduljon a Hilti Szervizhez.
Minden LED bekapcsolt állapotot jelző fényel lágít, majd az egyik (1) LED folyamatosan pirosaható, akkor a fennmaradó akkukapacités 50% alatt van. Ha emy csatlakoztatott termék nem használható tovább, akkor az akkut annak élettartama végén ki kell cserélni. Kérjük, forduljon a Hilti Szervizhez.

4 Műszaki adatok

	TE 60-22
Névleges feszültseg	21,6 V
Az EPTA Procedure 01 szerinti tõmeg akku nélkül	6,34 kg
Egy utés energiaja az EPTA 05 eljárás szerint	8,1 J
Fúrási tartomány betonban/téglafalban (kalapácsfúrás)	12 mm ... 55 mm
Környezeti hõmérseklet mühködés közben	-17 °C ... 60 °C
Tárolái hõmérseklet	-20 °C ... 70 °C

4.1 Akku

Akku üzemi feszültsege	21,6 V
Akku tõmege	Lásd a használati utasítás végén
Környezeti hämér séklet mühködés közben	-17 °C ... 60 °C
Tárolási hämér séklet	-20 °C ... 40 °C
Akkuhömér séklet a tõltés kezdetekor	-10 °C ... 45 °C

4.2 Zajinformációk és rezgési értékek az EN 62841 szabvány szerint

A jelen útmutatókban megadott hangnyomás- és rezgésértékeket egy szabványosított mérési eljárás keretében mértük meg, és alkalmasak elektromos kéziszerszámok egymással történő összehasonlítására. Az értékek emellett alkalmasak az expozíció előzetes megbecsülésére.

A megadott adatok az elektromos szerszám fő alkalmazási területeire vonatkoznak. Ha az elektromos kéziszerszámot más célra, eltérő betétszerszámokkal használják, vagy nem megfelelően tartják karban, akkor az adatok eltérőek lehetnek. Ez jelentősen megnövelheti az expozíciókat a munkaidő teljes időtartama alatt. Az expozíció pontos megbecsüléséhez azokat az időszakokat is figyelembe kell venni, amikor az elektromos kéziszerszámot lekapcsolták, vagy a készülék ugyan működik, de ténylegesen nincs használatban. Ez jelentősen csökkentheti az expozíciókat a munkaidő teljes időtartama alatt.

Hozzon kiegészítő intézkedéseket a kezelő védelme érdekében a hang és/vagy a rezgés hatásai ellen, mint például: Elektromos kéziszerszámok és betétszerszámok karbantartása, a gépkezelő kezének melegen tartása, a munkafolyamatok megszervezése.

Zajkibocsátási értékek

	TE 60-22
Hangnyomásszint (LpA)	95 dB
HangnyomásszintBizonytalanság (KpA)	3 dB
Hangteljesítményszint (LWA)	106 dB
Hangteljesítményszintbizonytalanság (KWA)	3 dB

Rezgési összértékek az EN 60745 szerint

Vésés betonban (a, cHeq) B 22-110		9,1 m/s2
	B 22-255	8,2 m/s2
Bizonytalanság (K)		1,5 m/s2
Kalapácsfúrás betonban (a, HD) B 22-110		10,7 m/s2
	B 22-255	10,1 m/s2
Bizonytalanság (K)		1,5 m/s2

5 A munkahely előkészítése

FIGYELMEZTETÉS

Sérülésveszély szándékolatlan elindulás miatt!

Az akku behelyezése előtt győződjön meg arról, hogy a vonatkozó termék ki van kapcsolva. A gép beállítása vagy az alkatrészek cseréje előtt vegye ki az akkut.

Vegye figyelembe a dokumentumban és a terméken található biztonsági utasításokat és figyelmeztetéseket.

5.1 Az akku töltése

1. A töltés előtt olvassa el a töltőkészülék használati utasítását.
2. Ügyeljen arra, hogy az akku és a töltőkészülék érintkezői tiszták és szárazak.
3. Az akkut a megengedett töltőberendezésben töltse fel. → Oldal 155

5.2 Az akku behelyezése

FIGYELMEZTETÉS

Sérülésveszély rövidzárlat vagy leeső akku miatt!

• Az akku behelyezése előtt győződjön meg arról, hogy az akkuhoz és a termék érintkezőihez nem ér hozzá idegen tárgy. Győződjön meg arról, hogy az akku mindig megfelelően rögzül.
• Az első üzembe helyezés előtt töltse fel teljesen az akkut.
• Tolja be az akkut a termékbe, amíg az hallhatóan be nem kattan.
• Ellenőrizze az akku biztos illeszkedését.

5.3 Az akku eltávolítása

1. Nyomja meg az akku kioldógombját.
2. Húzza ki az akkut a termékből.

5.4 Oldalsó markolat felszerelése

VIGYÁZAT

Sérülésveszély A termék fölötti irányítás elvesztése.

Győződjön meg arról, hogy az oldalsó markolat megfelelően van felszerelve és előírásszerűen van rögzítve. Ügyeljen arra, hogy a szorítópánt a termék megfelelő vezetővájatában feküdjön.

VIGYÁZAT

Sérülésveszély! A felszerelt, de nem használt mélységütköző a felhasználót hátráltatja.

Távolítsa el a termékről a mélységütközőt!

1. Lazítsa ki az oldalsó markolatot szorító bilincset a markolat elfordításával.
2. Elölről tolja a bilincset a tokmányon át az erre a célra szolgáló megfelelő horonyba.
3. Helyezze az oldalsó markolatot a kívánt állásba.
4. Szorítsa meg az oldalsó markolatot szorító bilincset a markolat elfordításával.

5.5 Mélységütköző (opcionális) felszerelése

1. Lazítsa ki az oldalsó markolatot szorító bilincset a markolat elfordításával.
2. Lazítsa meg az oldalsó markolatot szorító bilincset a markolatgomb elfordításával.
3. Tolja a mélységütközőt elölről az erre a célra szolgáló 2 vezetőfuratba.
4. Szorítsa meg az oldalsó markolatot szorító bilincset a markolatgomb elfordításával.
5. Szorítsa meg az oldalsó markolatot szorító bilincset a markolat elfordításával.

5.6 Teljesítmény beállítása

Az akku behelyezését követően a termék mindig a teljes teljesítményre van beállítva.

1. Nyomja meg a „fél teljesítmény" gombot. A termék fél fúrásteljesítményre kapcsol. Világít a „fél teljesítmény” kijelző.
2. Nyomja meg ismét a „teljes teljesítmény” gombot. A termék teljes fúrási teljesítményre kapcsol. Kialszik a „teljes teljesítmény” kijelző.

5.7 Szerszám behelyezése/kivétele

VESZÉLY

Tűzveszély! Veszély a forró szerszám gyúlékony anyaggal való érintkezésekor.

Ne helyezze a forró szerszámot gyúlékony anyagra.

VIGYÁZAT

Sérülésveszély a betétszerszám miatt! A betétszerszám forró és nagyon éles is lehet.

A betétszerszám cseréjekor viseljen védőkesztyűt.

Nem megfelelő gépszír használata a termék károsodásához vezethet. Csak eredeti Hilti gépszírt használjon.

1. Enyhén zsírozza be a betétszerszám befogószárát.
2. Helyezze be a betétszerszámot ütközésig a tokmányba és pattintsa be.
3. A szerszám meghúzásával ellenőrizze, hogy biztonságos-e a reteszelés.

A termék üzemkész.

1. Húzza vissza ütközésig a szerszám reteszelését, és vegye ki a betétszerszámot.

5.8 Leesés elleni biztosítás

FIGYELMEZTETÉS

Sérülésveszély a leeső szerszám és/vagy tartozék miatt!

Csak az On termékéhez ajánlott Hilti szerszámtartó hevedert használja. - Minden használat előtt ellenőrizze a szerszámtartó heveder rögzítési pontjának sértetlenségét.

Vegye figyelembe a vonatkozó országos irányelveket a magasban végzett munkákhoz.

Leesés elleni biztosításként kizárólag Hilti szerszámtartó hevedert #2261971 használjon a termékhez.

A hurokkal rögzítse a szerszámtartó hevedert a terméken úgy, ahogyan azt az ábra mutatja. Ellenőrizze az akku stabil rögzítését.

Rögzítse a karabinerhorgot teherbíró szerkezethez. Ellenőrizze a karabinerhorog stabil rögzítését.

Vegye figyelembe a Hilti szerszámtartó heveder használati utasítását.

6 Üzemeltetés

Vegye figyelembe a dokumentumban és a terméken található biztonsági utasításokat és figyelmeztetéseket.

6.1 Bekapcsolás

1. Nyomja meg a be-/kikapcsoló gombot.
2. Végül nyomja be az indítókapcsolót.

6.2 Funkcióválasztó kapcsoló

• Állítsa be a funkcióválasztó kapcsolót a mindenkori kívánt munkavégzési pozícióra. A gép működése közben tilos használni a funkcióválasztó kapcsolót. Sérülésveszély!

6.2.1 Ütvefúrás (kalapácsfúrás)

• Állítsa a funkcióválasztó kapcsolót a következő állásba: .

6.2.2 Fúrás ütés nélkül

Az ütés nélküli fúráshoz speciális befogószárú betétszerszámokra van szükség. A Hilti szerszámprogramjában ezek a szerszámok rendelkezésre állnak. A gyorsbefogó tokmánnyal alternatív módon például hengeres szárú fafúró vagy acélfúró fogható be, melyeket ütés nélkül lehet fúrni.

• Állítsa a funkcióválasztó kapcsolót a következő állásba: .

Sérülésveszély! A vésés iránya feletti ellenőrzés elvesztése.

A "véső pozicionálása" állásban ne dolgozzon a géppel. Állítsa a funkcióválasztó kapcsolót "vésés" állásba kattanásig.

A vésőt (15°-os lépésközökkel) 24 különböző helyzetbe lehet beállítani. Ezáltal a lapos-, ill. profiléssokkel mindig optimális munkahelyzetben lehet dolgozni.

1. Állítsa a funkcióválasztó kapcsolót a következő állásba: .
2. Forgassa el a vésőt a kívánt pozícióba.
3. Állítsa a funkcióválasztó kapcsolót a következő állásba: , amíg be nem pattan.

A termék üzemkész.

6.2.4 Vésés

• Állítsa a funkcióválasztó kapcsolót a következő állásba: .

6.3 Folyamatos üzem be-/kikapcsolása

Véső üzemmódban, bekapcsolt állapotban az indítókapcsoló reteszelhető.

1. A folyamatos üzemhez a rögzítőgombot tolja előre.
2. Nyomja meg a be-/kikapcsoló gombot.
3. Ezt követően teljesen nyomja be az indítókapcsolót.

1. A folyamatos üzemhez a rögzítőgombot tolja hátra. A termék kikapcsol.

FIGYELMEZTETÉS

Sérülésveszély behelyezett akku esetén!

• Minden ápolási és karbantartási munka előtt vegye ki az akkut!

A termék ápolása

• Óvatosan távolítsa el a rátapadt szennyeződést.
• Amennyiben van ilyen, akkor száraz, puha kefével óvatosan tisztítsa meg a szellőzőnyílásokat.
• Csak nedves törlőkendővel tisztítsa a burkolatot. Ne használjon szilikontartalmú ápolószert, mivel az károsíthatja a műanyag alkatrészeket.
• A termék érintkezőinek tisztításához használjon tiszta, száraz törlőkendőt.

A Li-ion akkuk ápolása

• Soha ne használja az akkut eltömődött szellőzőnyílásokkal. Óvatosan tisztítsa meg a szellőzőnyílásokat száraz, puha kefével.
• Ne tegye ki az akkut szükségtelenül por és szennyeződés hatásának. Soha ne tegye ki az akkut nagy mennyiségű nedvességnek (pl. ne merítse vízbe és ne hagyja az esőn).

Ha egy akku átnedvesedett, akkor azt sérült akkuként kezelje. Különítse el egy nem gyúlékony tartóba, és forduljon a Hilti Szervizhez.

• Az akkut tartsa távol idegen olajtól és zsírtól. Ne hagyja, hogy az akkun felesleges por és szennyeződés gyűljön össze. Tisztítsa meg az akkut száraz, puha kefével vagy száraz, tiszta törlőkendővel. Ne használjon szilikontartalmú ápolószert, mivel az károsíthatja a műanyag alkatrészeket.

Ne érjen hozzá az akkuk érintkezőihez, és ne távolítsa el az érintkezőkről a gyárilag felvitt zsírt.

• Csak nedves törlőkendővel tisztítsa a burkolatot. Ne használjon szilikontartalmú ápolószert, mivel az károsíthatja a műanyag alkatrészeket.

Karbantartás

• Rendszeresen ellenőrizze a látható részeket sérülés, illetve a kezelőelemeket kifogástalan működés szempontjából.
• Sérülések és/vagy funkciózavar esetén ne működtesse a terméket. A terméket azonnal javíttassa meg a Hilti Szervizben.
• Az ápolási és karbantartási munkák után mindig védőfelszerelést szereljen fel, és ellenőrizze azok kifogástalan működését.

A biztonságos üzemelés érdekében csak eredeti pótalkatrészeket és fogyóanyagokat használjon. A Hilti által engedélyezett pótalkatrészeket, fogyóanyagokat és tartozékokat termékéhez megtalálja a Hilti Store helyeken vagy az alábbi címen: www.hilti.group

8 Az akkus szerszámok és az akkuk szállítása és tárolása

Szállítás

VIGYÁZAT

Nem szándékos indítás szállításkor!

A terméket mindig behelyezett akku nélkül szállítsa.

Vegye ki az akkukat. - Az akkukat soha ne szállítsa ömlesztve. A szállítás során az akkukat a túl nagy ütődéstől és rezgéstől védeni kell, és vezetőképes anyagtól és a többi akkumulátortól el kell választani, hogy más akkumulátorpólussal ne kerülhessenek érintkezésbe, és ne okozhassanak rövidzárlatot. Vegye figyelembe az akkukra vonatkozó helyi szállítási előírásokat. - Az akkukat tilos postával küldeni. Forduljon szállítmányozóhoz, ha sértetlen akkukat szeretne küldeni. - Minden használat előtt, illetve hosszabb szállítás előtt és után ellenőrizze az akkumulátor és a termék sértetlenségét.

Tárolás

FIGYELMEZTETÉS

Véletlen károsodás hibás vagy kifolyó akkuk miatt!

A terméket mindig behelyezett akku nélkül tárolja.

HILTI

A terméket és az akkukat száraz, hűvös helyen tárolja. Vegye figyelembe a műszaki adatok alatt megadott hőmérsékleti határértékeket. - Az akkukat ne a töltőkészüléken tárolja. A töltési folyamatot követően az akkumulátort mindig vegye le a töltőkészülékről. Soha ne tárolja az akkut tűzön, napon, hőforráson vagy üveg mögött. A terméket és az akkut úgy tárolja, hogy azokhoz gyermekek, valamint illetéktelen személyek ne férhessenek hozzá. - Minden használat előtt, illetve hosszabb idejű tárolás előtt és után ellenőrizze az akkumulátor és a termék sértetlenségét.

9 Segítség zavarok esetén

Üzemzavar esetén vegye figyelembe az akkumulátor töltésállapot- és hibakijelzését. Lásd a Li-ion akkuk kijelzései című fejezetet.

A táblázatban fel nem sorolt zavarok, illetve olyan zavarok esetén, amelyeket saját maga nem tud elhárítani, kérjük, forduljon a Hilti Szervizhez.

Üzemzavar Lehetséges ok	Megoldás
Nincs ütes.	A termék tül hideg.	Állítsa a terméket a padlóra,és hagyja üresjáratban járnì.Szükség esetén ismételje addigamíg a kalapáçsmǔ mücködninem kezd.
Az akku a megszokottnálgyorsabban merül le.	Az akku állapota nem optimális.	Ellenőrìzze az akku állapotát.Li-ion akku megjelenitése" c.fejezet → Oldal 156
Az akku nem rögztül hallhatókattanással.	Az akku patentfüle elkoszolóddott.	Tiszíttsa meg a patentfüleket,majd helyezze vissza az akkut.
Az akku LED-pei nem jegzneksemmit.	Az akku meghibásodott.	Forduljon a Hilti Szervizhez.
Az orso nem forog.	A termék elektronikájának megengedett üzemi hòmér séklete tül-lépve.	A Be/Ki kijelző villog.Hagyja a terméket lehülni.
	Az akku nincs teljesen betolva.	Az akkut hallható kattanássalreteszelje be.
A termék automatikusan ki-kapcsol.	A tulterhelés elleni védelelem aktív.	A Be/Ki kijelző villog.Engedje el az inditókapso-lôt.Hagyja a terméket lehülni.Nyomja be Újra az inditókap-soló. Csökkentse a gèpterhelését.
A termék a fúró beszorulása-kor kikapcsol.	A további elakadások megelöźé-sére az elektramos védöberende-zés bekapsolt.	Oldja ki a fúrót.
Erös hõfejlödés a termékenvagy az akkun.	Elektromos hiba.	Azonnal kapcsolja ki a terméket.Vegye ki és vizsgálja meg azakkut. Hagyja lehülni. Lépjenkapsolatba a Hilti Szervizzel.
	A termék tülterhelt (tüllepték azalkalmazásí korlátokat).	Válasszon az alkalmazásimódnak megfelól terméket.
Az akku LED-pei nem jegzneksemmit.	Az akku meghibásodott.	Forduljon a Hilti Szervizhez.
A termék nem teljes teljesit-ménnyel mücködk.	Az inditókapsoló nincs teljesenbenyomva.	Ütközésig nyomja be az inditó-kapcsolót.
	A „fél teljesitmény“ gomb be vankapcsolva.	Nyomja meg a „fél teljesitménygombot.
Üzemzavar Lehetségés ok	Megoldás
A fúró nem forog. A funkcióválasztó kapcsoló nem pattant be, vagy a „Vésző“ , ill. „Vésző pożcionálása“ -allásban van.	A gép nyugalmi helyzetében a allitsa a funkcióválaszto kap-csolót az „ütvefúrás“ allásba.
A szerszám reteszelését nem lehet oldani.	Nincs teljesen hátrahúzva a tok-mány.	Húzza vissza ütközésig a szerszám reteszelését, és vegyki a szerszámot.
	Az oldalmarkolat nem megfeleloen van felszerelve.	Oldja le az oldalmarkolatot és szerelje fel helyesen, úgy, hogy a szorítópánt és az oldalmarkolat bepattanjon a mél,yedésbe.
A termék nem indul.	Áramkimaradás után az elektron kus inditásgatló aktív.	Kapcsoljka ki, majd Újra be a terméket.
A szervizkijelző világít.	Elértek a következő szervizelési időpontot.	Javittassa meg a terméket a Hilti Szervizben.
A szervizkijelző villog.	A termék károsodása.	Javittassa meg a terméket a Hilti Szervizben.
A Be/Ki kijelző villog.	A termék rövid ideig tülterhelték.	Engedje el az inditókapcsolót, majd nyomja meg ismét.
	Túlmegledo selli védelem.	Hagyja lehülni a terméket, és tiszítisga meg a szellőnyiláso-kat.

10 Ártalmatlanítás

FIGYELMEZTETÉS

Sérülésveszély a szakszerűtlen ártalmatlanítás miatt! Egészségkárosodás veszélye a kilépő gázok és folyadékok miatt.

Sérült akkut ne küldjön csomagküldő szolgálatnak! A csatlakozókat nem vezető anyaggal fedje le a rövidzárlat elkerülése érdekében. - Az akkukat úgy ártalmatlanítsa, hogy azok ne kerülhessenek gyermekek kezébe. Az akkut Hilti Store-ban ártalmatlanítsa, vagy forduljon az illetékes hulladéklerakóhoz.

A Hilti termékek nagyrészt újrahasznosítható anyagokból készülnek. Az újrahasznosítás előtt az anyagokat gondosan szét kell válogatni. A Hilti sok országban már visszaveszi használt gépét újrahasznosítás céljára. Kérdezze meg a Hilti ügyfélszolgálatot vagy kereskedelmi tanácsadóját.

• Az elektromos kéziszerszámokat, elektromos készülékeket és akkukat ne dobja a háztartási szemétbe!

11 Gyártói garancia

A jótállás feltételeire vonatkozó kérdéseivel forduljon a helyi Hilti partnerhez.

12 További információk

A kezeléssel, technikával, környezettel és újrahasznosítással kapcsolatos további információkat a következő linken találja: qr.hilti.com/manual/?id=2267486&id=2267488

Ugyanez a link a dokumentáció végén QR-kód formájában is elérhető.

Originalna navodila za uporabo

1 Informacije glede navodil za uporabo
