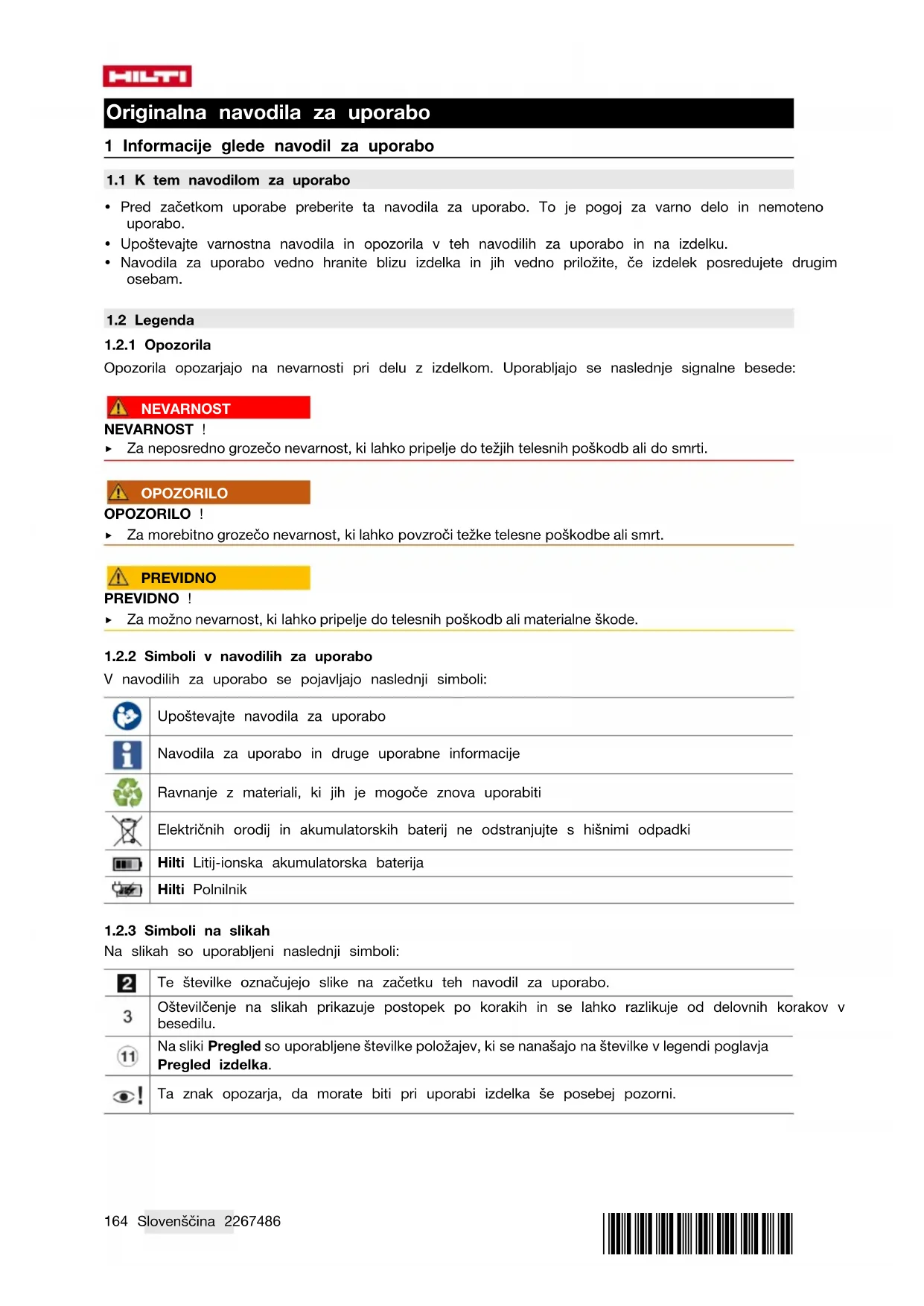

NAVODILA ZA UPORABO TE 6022 HILTI

• Upoštevajte varnostna navodila in opozorila v teh navodilih za uporabo in na izdelku.

• Navodila za uporabo vedno hranite blizu izdelka in jih vedno priložite, če izdelek posredujete drugim osebam.

Opozorila opozarjajo na nevarnosti pri delu z izdelkom. Uporabljajo se naslednje signalne besede: NEVARNOST NEVARNOST ! ▶ Za neposredno grozečo nevarnost, ki lahko pripelje do težjih telesnih poškodb ali do smrti. OPOZORILO OPOZORILO ! ▶ Za morebitno grozečo nevarnost, ki lahko povzroči težke telesne poškodbe ali smrt. PREVIDNO PREVIDNO ! ▶ Za možno nevarnost, ki lahko pripelje do telesnih poškodb ali materialne škode.

1.2.2 Simboli v navodilih za uporabo

V navodilih za uporabo se pojavljajo naslednji simboli: Upoštevajte navodila za uporabo Navodila za uporabo in druge uporabne informacije Ravnanje z materiali, ki jih je mogoče znova uporabiti Električnih orodij in akumulatorskih baterij ne odstranjujte s hišnimi odpadki Hilti Litij-ionska akumulatorska baterija Hilti Polnilnik

1.2.3 Simboli na slikah

Na slikah so uporabljeni naslednji simboli: Te številke označujejo slike na začetku teh navodil za uporabo. Oštevilčenje na slikah prikazuje postopek po korakih in se lahko razlikuje od delovnih korakov v besedilu. Na sliki Pregled so uporabljene številke položajev, ki se nanašajo na številke v legendi poglavja Pregled izdelka. Ta znak opozarja, da morate biti pri uporabi izdelka še posebej pozorni.*2267486* 2267486 Slovenščina 165

1.3 Simboli, ki so odvisni od izdelka

1.3.1 Simboli na izdelku

Na izdelku se lahko uporabljajo naslednji simboli: Vrtanje brez udarcev Vrtanje z udarci (udarno vrtanje) Dletenje Pozicioniranje dleta Razred zaščite II (dvojna izolacija) Premer Nazivno število vrtljajev v prostem teku Vrtljaji na minuto Enosmerni tok Izdelek podpira tehnologijo NFC, združljivo s platformama iOS in Android. Litij-ionska akumulatorska baterija Akumulatorske baterije nikoli ne uporabljajte kot orodje za udarjanje. Akumulatorske baterije nikoli ne izpustite. Ne uporabljajte akumulatorske baterije, ki je bila podvr- žena udarcem ali je kako drugače poškodovana.

Izdelki so namenjeni profesionalnim uporabnikom; uporablja, vzdržuje in servisira jih lahko le pooblaščeno in ustrezno usposobljeno osebje. To osebje je treba dodatno poučiti o nevarnostih, ki se pojavljajo pri delu. Izdelek in njegovi pripomočki so lahko nevarni, če jih nepravilno uporablja nestrokovno osebje in če se uporabljajo v nasprotju z namembnostjo. Tipska oznaka in serijska številka sta navedeni na tipski ploščici. ▶ Serijsko številko prepišite v naslednjo preglednico. Podatke o izdelku potrebujete v primeru morebitnih vprašanj za našega zastopnika ali servis. Informacije o izdelku Vrtalno kladivo SDSMax TE 60-22 Generacija 04 Serijska št.

1.6 Izjava o skladnosti

Proizvajalec na lastno odgovornost izjavlja, da tukaj opisani izdelek ustreza veljavni zakonodaji in veljavnim standardom. Kopijo izjave o skladnosti si lahko ogledate na koncu te dokumentacije. Tehnična dokumentacija je na voljo tukaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE166 Slovenščina 2267486 *2267486* 2 Varnost

2.1 Splošna varnostna opozorila za električna orodja

OPOZORILO preberite vsa varnostna opozorila, navodila, slike in tehnične podatke, priložene temu električnemu orodju. Posledice neupoštevanja naslednjih opozoril so lahko električni udar, požar in/ali hude telesne poškodbe. Vsa varnostna opozorila in navodila shranite za v prihodnje. Pojem "električno orodje", ki smo ga uporabili v varnostnih opozorilih, se nanaša na električno orodje za priklop na električno omrežje (s priključnim kablom) ali na električno orodje na baterijski pogon (brez priključnega kabla). Varnost na delovnem mestu ▶ Poskrbite, da bo vaše delovno mesto vedno čisto in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko povzročijo nezgode. ▶ Prosimo, da električnega orodja ne uporabljate v okolju, kjer je nevarnost eksplozije in v katerem se nahajajo gorljive tekočine, plini ali prah. Električna orodja povzročajo iskrenje, zato se gorljiv prah ali pare lahko vnamejo. ▶ Ne dovolite otrokom in drugim osebam, da bi se med delom približale električnemu orodju. Druge osebe lahko odvrnejo vašo pozornost in izgubili boste nadzor nad orodjem. Električna varnost ▶ Priključni vtič električnega orodja mora ustrezati vtičnici. Vtiča pod nobenim pogojem ne smete spreminjati. Uporaba adapterskih vtičev v kombinaciji z zaščitenim ozemljenim električnim orodjem ni dovoljena. Nespremenjen vtič in ustrezna vtičnica zmanjšujeta nevarnost električnega udara. ▶ Izogibajte se telesnemu stiku z ozemljenimi površinami, na primer s cevmi, grelci, štedilniki in hladilniki. Če je ozemljeno tudi vaše telo, obstaja povečano tveganje električnega udara. ▶ Zavarujte električno orodje pred dežjem in vlago. Vstop vode v električno orodje povečuje nevarnost električnega udara. ▶ Električnega kabla ne uporabljajte za prenašanje ali obešanje električnega orodja ali za vlečenje vtiča iz vtičnice. Električni kabel zavarujte pred vročino, oljem, ostrimi robovi ali stikom s premikajočimi se deli orodja. Poškodovan ali zavozlan električni kabel povečuje nevarnost električnega udara.

Če električno orodje uporabljate na prostem, uporabljajte samo podaljške, ki so primerni tudi za delo na prostem. Uporaba podaljševalnega kabla, ki je primeren za uporabo na prostem, zmanjšuje nevarnost električnega udara.

Če se ne morete izogniti uporabi orodja v vlažnem okolju, uporabite zaščitno stikalo okvarnega toka. Uporaba zaščitnega stikala okvarnega toka zmanjša tveganje električnega udara. Varnost oseb ▶ Bodite zbrani in pazite, kaj delate. Dela z električnim orodjem se lotite razumno. Nikoli ne uporabljajte orodja, če ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja lahko privede do resnih poškodb. ▶ Uporabljajte osebno zaščitno opremo in vedno nosite zaščitna očala. Uporaba osebne zaščitne opreme, na primer protiprašne maske, nedrsečih zaščitnih čevljev, zaščitne čelade in glušnikov, odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb. ▶ Preprečite nenameren zagon orodja. Preden električno orodje priključite na električno omrežje in/ali akumulatorsko baterijo, ga dvignete ali nosite, se prepričajte, da je izključeno. Če med prenašanjem električnega orodja prst držite na stikalu oziroma če na električno omrežje priključite vklopljeno orodje, lahko pride do nezgode. ▶ Preden vklopite električno orodje, z njega odstranite nastavitvena orodja ali vijačni ključ. Orodje ali ključ na vrtečem se delu orodja lahko privedeta do poškodb. ▶ Izogibajte se neobičajni telesni drži. Poskrbite za varno stojišče in ohranite ravnotežje. Tako boste lahko v nepričakovani situaciji bolje obvladali električno orodje. ▶ Nosite primerna oblačila. Ne nosite širokih oblačil ali nakita. Lasje, oblačila in rokavice ne smejo priti v stik s premikajočimi se deli orodja. Ne nosite ohlapne obleke ali nakita, ker ju lahko zagrabijo premikajoči se deli orodja.

Če je na orodje možno namestiti priprave za odsesavanje in prestrezanje prahu, se prepričajte, da so le-te priključene in jih uporabljate na pravilen način. Uporaba priprav za odsesavanje prahu zmanjšuje ogroženost zaradi prahu. ▶ Ne podcenjujte nevarnosti in vedno upoštevajte varnostna navodila za električna orodja, tudi, če ste po večkratni uporabi nanje že dobro navajeni. Neprevidno ravnanje lahko v delčku sekunde povzroči hude poškodbe.*2267486* 2267486 Slovenščina 167 Uporaba električnega orodja in ravnanje z njim ▶ Ne preobremenjujte orodja. Uporabljajte samo električno orodje, ki je predvideno za opravljanje vašega dela. Z ustreznim električnim orodjem boste delali bolje in varneje v predvidenem območju zmogljivosti. ▶ Ne uporabljajte električnega orodja, ki ima pokvarjeno stikalo. Električno orodje, ki ga ni možno vklopiti ali izklopiti, je nevarno in ga je treba popraviti. ▶ Pred nastavljanjem orodja, menjavo opreme in odlaganjem orodja izvlecite vtič iz vtičnice in/ali snemite odstranljivo akumulatorsko baterijo iz orodja. Ta previdnostni ukrep onemogoča nepredviden zagon električnega orodja. ▶ Električna orodja, ki jih ne uporabljate, shranjujte izven dosega otrok. Orodja ne smejo uporabljati osebe, ki niso seznanjene z njegovim delovanjem oziroma niso prebrale teh navodil za uporabo. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe. ▶ Skrbno vzdržujte električna orodja in pribor. Preverite, ali premikajoči se deli delujejo brezhibno in se ne zatikajo, oziroma ali kakšen del orodja ni zlomljen ali poškodovan do te mere, da bi oviral delovanje električnega orodja. Pred ponovno uporabo je treba poškodovan del orodja popraviti. Vzrok za številne nezgode so prav slabo vzdrževana električna orodja. ▶ Rezalna orodja naj bodo ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so bolje vodljiva. ▶ Električno orodje, pribor, nastavke itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in vrsto dela, ki ga nameravate opravljati. Uporaba električnega orodja v druge, nepredvidene namene, lahko privede do nevarnih situacij. ▶ Ročaji in njihove površine morajo biti suhi, čisti ter brez olja in maščobe. Če so ročaji in njihove površine spolzki, z orodjem ni mogoče varno rokovati in ga v primeru nepredvidljivih situacij obdržati pod nadzorom. Uporaba akumulatorskega orodja in ravnanje z njim ▶ Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec. Na polnilniku, predvidenem za polnjenje določene vrste akumulatorskih baterij, lahko pride do požara, če ga uporabite za polnjenje drugih vrst akumulatorskih baterij. ▶ Za pogon električnih orodij uporabljajte samo zanje predvidene akumulatorske baterije. Uporaba drugačnih akumulatorskih baterij lahko povzroči telesne poškodbe in požar. ▶ Akumulatorska baterija, ki ni v uporabi, ne sme priti v stik s pisarniškimi sponkami, kovanci, ključi, žeblji, vijaki ali z drugimi kovinskimi predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med kontakti akumulatorske baterije lahko povzroči opekline ali požar. ▶ Pri napačni uporabi lahko iz akumulatorske baterije izteče tekočina. Izogibajte se stiku z njo. Če vseeno pride do stika, prizadeto mesto izperite z vodo. Če pride tekočina v oči, po izpiranju poiščite zdravniško pomoč. Iztekajoča tekočina lahko povzroči draženje kože in opekline. ▶ Ne uporabljajte poškodovanih ali spremenjenih akumulatorskih baterij. Poškodovane in spremenjene akumulatorske baterije se lahko obnašajo nepredvidljivo in povzročijo požar, eksplozijo ali nevarnost poškodb. ▶ Akumulatorske baterije ne izpostavljajte ognju ali previsokim temperaturam. Ogenj in temperature nad 130 °C (265 °F) lahko povzročijo eksplozije. ▶ Upoštevajte vsa navodila v zvezi s polnjenjem in akumulatorske baterije ali akumulatorskega orodja nikoli ne polnite pri temperaturi, ki je višja ali nižja od temperature, ki jo predpisujejo navodila. Napačno polnjenje ali polnjenje pri temperaturi, višji ali nižji od dovoljene, lahko uniči akumulatorsko baterijo in poveča nevarnost požara. Servis ▶ Električno orodje lahko popravlja samo usposobljen strokovnjak, in to izključno z originalnimi nadomestnimi deli. Le tako bo tudi v prihodnje zagotovljena varna raba orodja. ▶ Poškodovanih akumulatorskih baterij nikoli ne popravljajte. Vsa vzdrževalna dela naj opravlja samo proizvajalec ali pooblaščen serviser.

2.2 Varnostna navodila za kladiva

Varnostna opozorila za vsa dela ▶ Uporabljajte zaščito za sluh. Hrup lahko povzroči izgubo sluha. ▶ Uporabljajte dodatne ročaje, ki so bili dobavljeni skupaj z orodjem. Izguba kontrole nad orodjem lahko pripelje do poškodb. ▶ Pri izvajanju del, pri katerih lahko pride do stika električnega orodja s skritimi električnimi vodi, orodje prijemajte samo za izolirane prijemalne površine. Pri stiku z vodnikom pod napetostjo lahko napetost preide tudi na kovinske dele orodja in povzroči električni udar.168 Slovenščina 2267486 *2267486* Varnostna opozorila pri uporabi daljših svedrov ▶ Vrtanje vedno začnite z nizkim številom vrtljajev in ko je sveder v stiku z obdelovancem. Če sveder ni v stiku z obdelovancem, se lahko pri višjem številu vrtljajev rahlo upogne, kar lahko pripelje do poškodb. ▶ Med vrtanjem ne pritiskajte preveč in vedno le v vzdolžni smeri glede na sveder. Svedri se lahko upognejo in posledično zlomijo, kar lahko pripelje do izgube nadzora nad orodjem in do poškodb.

2.3 Dodatna varnostna opozorila za vrtalno kladivo

Varnost oseb ▶ Izdelek in pribor uporabljajte samo v tehnično brezhibnem stanju. ▶ Izdelka ali pribora nikoli in na noben način ne spreminjajte. ▶ Nevarnost poškodb zaradi padca orodja in/ali pribora. Pred začetkom dela se prepričajte, da sta akumulatorska baterija in nameščen pribor varno pritrjena. ▶ Poskrbite, da se prezračevalne reže ne zapolnijo. Nevarnost opeklin zaradi pokritih prezračevalnih rež! ▶ Pri prebijanju zavarujte območje na nasprotni strani del. Odlomljeni delci lahko padejo in pri tem poškodujejo druge osebe. ▶ Izdelek vedno držite z obema rokama za predvidena ročaja. Ročaja morata biti suha in čista. ▶ Pri uporabi izdelka poskrbite, da stojite na stabilni podlagi. Pred začetkom del se prepričajte, da ne morete izgubiti ravnotežja ali nadzora. ▶ Ne dotikajte se vrtečih se delov - nevarnost poškodb! ▶ Pri obdelavi se lahko odkrušijo drobci materiala. Ti drobci lahko poškodujejo telo in oči. Med uporabo izdelka vedno nosite zašito za oči in sluh ter čelado. Če ne uporabljate sistema za odsesavanje prahu, nosite lahko zaščitno masko. ▶ Pri menjavanju orodja nosite zaščitne rokavice. Če se dotaknete nastavkov, se lahko urežete in opečete. ▶ Prah, ki nastane pri brušenju, rezanju in vrtanju, lahko vsebuje nevarne kemikalije. Nekaj primerov za to: svinec ali barve na osnovi svinca; opeke, beton in drugi zidarski izdelki, naravni kamen in drugi izdelki s silikatom; določene vrste lesa, kot sta hrast ali bukev, in kemično obdelan les; azbest ali materiali, ki vsebujejo azbest. Določite izpostavljenost upravljavca in oseb v okolici s pomočjo razreda nevarnosti materiala, na katerem se izvajajo dela. Sprejmite vse potrebne ukrepe, da vzdržujete izpostavljenost na varni stopnji, npr. z uporabo sistema za zbiranje prahu ali pa nošenje primerne dihalne zaščite. K splošnim ukrepom za znižanje izpostavljenosti spadajo:

delo v dobro prezračevanih prostorih, ▶ preprečevanje daljšega stika s prahom, ▶ odvajanje prahu stran od obraza in telesa, ▶ nošenje zaščitnih oblačil in čiščenje izpostavljenih predelov z vodo in milom. ▶ Med delom si privoščite odmor in razgibalne vaje za boljšo prekrvavitev prstov. Pri daljšem delu lahko močni tresljaji povzročijo motnje prekrvavitve in živčnega sistema na prstih, rokah ali zapestjih. Električna varnost ▶ Preden začnete z delom, preverite, ali so v delovnem območju skriti električni vodi, plinske in vodovodne cevi. Zunanji kovinski deli na izdelku lahko povzročijo električni udar ali eksplozijo, če nehote poškodujete električni vod pod napetostjo, plinsko ali vodno cev. Skrbno ravnanje z električnimi orodji in njihova uporaba ▶ Če nastavek blokira, električno orodje takoj izključite. Orodje se lahko izmakne vstran. ▶ Izdelek vklopite šele takrat, ko je v delovnem položaju. ▶ Pri dletenju stropov, sten in tal poskrbite, da stojite na trdni in stabilni podlagi. Pri nenadnem preboju lahko izgubite ravnotežje! ▶ Preden izdelek odložite, počakajte, da se ustavi.

2.4 Skrbno ravnanje z akumulatorskimi baterijami in njihova uporaba

▶ Upoštevajte naslednja navodila za varno uporabo litij-ionskih akumulatorskih baterij. Če navodil ne boste upoštevali, lahko pride do draženja kože, težkih korozijskih poškodb, kemičnih opeklin, požarov in/ali eksplozij. ▶ Akumulatorske baterije uporabljajte samo v tehnično brezhibnem stanju. ▶ Z akumulatorskimi baterijami ravnajte skrbno, da preprečite poškodbe in izstopanje tekočine, saj lahko to ogrozi vaše zdravje! ▶ Na akumulatorskih baterijah ne smete nikoli izvajati sprememb ali z njimi slabo ravnati! ▶ Akumulatorskih baterij ni dovoljeno razstavljati, stiskati, segrevati na temperaturo nad 80 °C (176 °F) ali sežigati.*2267486* 2267486 Slovenščina 169 ▶ Ne uporabljajte in polnite akumulatorskih baterij, ki so bile podvržene udarcem ali so kako drugače poškodovane. Redno pregledujte akumulatorske baterije glede znakov poškodb. ▶ Nikoli ne uporabljajte recikliranih ali popravljenih akumulatorskih baterij. ▶ Akumulatorske baterije ali električnega orodja z vstavljeno akumulatorsko baterijo ne uporabljajte kot udarno orodje. ▶ Akumulatorskih baterij nikoli ne izpostavljajte neposredni sončni svetlobi, visoki temperaturi, iskrenju ali odprtemu plamenu. To lahko privede do eksplozij. ▶ Polov baterij se ne dotikajte s prsti, orodji, nakitom ali kakršnimi koli drugimi električno prevodnimi predmeti. Zaradi tega lahko pride do poškodb akumulatorske baterije ter materialne škode in telesnih poškodb. ▶ Akumulatorske baterije zavarujte pred dežjem, vlago in tekočinami. Vdor vlage lahko povzroči kratek stik, električni udar, opekline, požar in eksplozije. ▶ Uporabljajte le električna orodja in polnilnike, ki so namenjeni temu tipu akumulatorskih baterij. Pri tem upoštevajte navodila v ustreznih navodilih za uporabo. ▶ Akumulatorske baterije ne uporabljajte ali skladiščite v okolici, kjer obstaja nevarnost eksplozij. ▶ Če je akumulatorska baterija prevroča, da bi se je dotaknili, je morda v okvari. Akumulatorsko baterijo odložite na vidno in negorljivo mesto na zadostni razdalji stran od gorljivih materialov. Počakajte, da se akumulatorska baterija ohladi. Če je akumulatorska baterija po eni uri še vedno prevroča, da bi jo prijeli, potem je v okvari. Obrnite se na servisno službo Hilti ali preberite dokument "Varnostni napotki in navodila za uporabo za litij-ionske akumulatorske baterije Hilti". Upoštevajte posebne direktive za transport, skladiščenje in uporabo litij-ionskih akumulatorskih baterij. → stran 176 Preberite varnostne napotke in navodila za uporabo za litij-ionske akumulatorske baterije Hilti, ki jih lahko prikličete s skeniranjem kode QR na koncu teh navodil za uporabo. 3 Opis

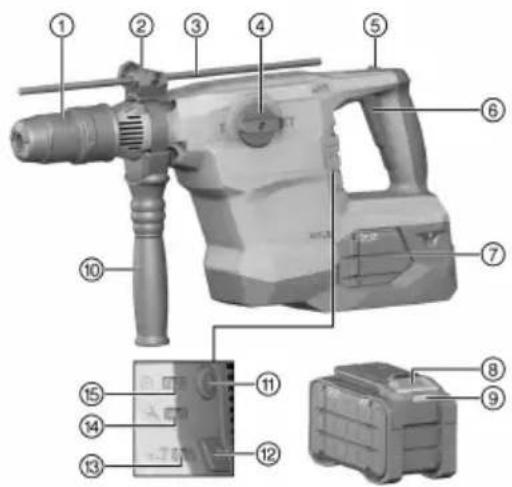

Stikalo za izbiro funkcij

Gumb za polovično moč

Prikazovalnik polovične moči

Prikazovalnik za vklop/izklop

3.2 Namenska uporaba

Opisani izdelek je akumulatorsko vrtalno kladivo SDSMax s pnevmatskim udarnim mehanizmom. Namenjeno je za vrtanje v beton, zid, les in kovino. Izdelek lahko uporabljate tudi za preprostejše do srednje zahtevno dletenje zidu in dodelave na betonu.

• Za ta izdelek uporabljajte zgolj litij-ionske akumulatorske baterije Hilti Nuron iz vrste modelov B 22. Za optimalno zmogljivost Hilti za ta izdelek priporoča uporabo akumulatorskih baterij, navedenih v preglednici na koncu teh navodil za uporabo.

• Za te akumulatorske baterije uporabljajte le polnilnike Hilti vrst modelov, navedenih v preglednici na koncu navodil za uporabo.170 Slovenščina 2267486 *2267486*

Stanje Pomen Servisni prikazovalnik sveti. Dosežen je termin za servis. Servisni prikazovalnik utripa. Izdelek naj popravijo pri servisni službi Hilti. Prikazovalnik za vklop/izklop sveti. Izdelek je vklopljen Prikazovalnik za vklop/izklop utripa. Izdelek je zaradi začasne napake izklopljen. Prikazovalnik za vklop/izklop je izklopljen. Izdelek je izklopljen. Prikazovalnik polovične moči sveti. Izdelek deluje s polovično zmogljivostjo. Prikazovalnik polovične moči je izključen. Izdelek deluje s polno zmogljivostjo.

3.8.1 Prikazi za stanje napolnjenosti in sporočila o napakah

Za priklic stanja akumulatorske baterije držite tipko za sprostitev za več kot tri sekunde. Sistem ne prepozna morebitnega napačnega delovanja baterije zaradi nepravilne uporabe, npr. padca, vbodov, zunanjih toplotnih poškodb itd. Stanje Pomen Vse LED-diode zasvetijo ena za drugo in nato sveti ena (1) LED-dioda neprekinjeno zeleno. Akumulatorsko baterijo lahko še vedno uporabljate. Vse LED-diode zasvetijo ena za drugo in nato utripa ena (1) LED-dioda hitro rumeno. Odčitavanje stanja akumulatorske baterije se ni moglo zaključiti. Ponovite postopek ali pa se obr- nite na servisno službo Hilti. Vse LED-diode zasvetijo ena za drugo in nato sveti ena (1) LED-dioda neprekinjeno rdeče. Če lahko priključen izdelek še naprej uporabljate, je preostanek zmogljivosti akumulatorske baterije pod 50 %. Če priključenega izdelka ni mogoče več upora- bljati, je akumulatorska baterija na koncu življenjske dobe in jo morate zamenjati. Obrnite se na servisno službo Hilti. 4 Tehnični podatki TE 60-22 Nazivna napetost 21,6 V Teža v skladu z EPTA Procedure 01 brez akumulatorske baterije 6,34 kg Energija posameznega udarca v skladu s postopkom EPTA 05 8,1 J Območje vrtanja v beton/zid (udarno vrtanje) 12 mm … 55 mm Temperatura okolice med delovanjem −17 ℃ … 60 ℃ Temperatura skladiščenja −20 ℃ … 70 ℃

4.2 Informacije o hrupu in vrednosti tresljajev so določene v skladu z EN 62841

Vrednosti zvočnega tlaka in tresljajev, ki so navedene v teh navodilih, so izmerjene v skladu s standardnim merilnim postopkom in se lahko uporabijo za medsebojno primerjavo električnih orodij. Primerne so tudi za predhodno oceno izpostavljenosti. Navedeni podatki ponazarjajo dejansko uporabo električnega orodja. Če električno orodje uporabljate za druge namene, z neustreznimi nastavki ali ga ne vzdržujete pravilno, lahko vrednosti odstopajo. To lahko znatno poveča izpostavljenosti v celotnem delovnem časovnem obdobju. Za točno oceno izpostavljenosti je treba upoštevati tudi čas, ko je električno orodje izključeno ali pa deluje, a ni dejansko v uporabi. To lahko znatno zmanjša izpostavljenosti v celotnem delovnem časovnem obdobju. Upoštevajte dodatne varnostne ukrepe za zaščito uporabnika pred učinkom zvoka in/ali tresljaji, na primer: Vzdrževanje električnega orodja in nastavkov, zaščita rok pred mrazom in organizacija poteka dela. Vrednosti emisij hrupa TE 60-22 Raven zvočnega tlaka (LpA) 95 dB Negotovost ravni zvočnega tlaka (KpA) 3 dB Raven zvočne moči (LWA) 106 dB Negotovost ravni zvočne moči (KWA) 3 dB Skupna vrednost vibracij v skladu z EN 60745 Dletenje v beton (a h, CHeq ) B 22110 9,1 m/s² B 22255 8,2 m/s² Negotovost (K) 1,5 m/s² Udarno vrtanje v beton (a h, HD ) B 22110 10,7 m/s² B 22255 10,1 m/s² Negotovost (K) 1,5 m/s² 5 Priprava dela OPOZORILO Nevarnost poškodb zaradi nenamernega vklopa! ▶ Pred vstavljanjem akumulatorske baterije se prepričajte, da je pripadajoči izdelek izklopljen. ▶ Pred nastavljanjem orodja ali menjavo pribora odstranite akumulatorsko baterijo. Upoštevajte varnostna navodila in opozorila v tej dokumentaciji in na izdelku.

5.1 Polnjenje akumulatorske baterije

1. Pred polnjenjem preberite navodila za uporabo polnilnika.

2267486 Slovenščina 173

5.4 Montaža stranskega ročaja 3

PREVIDNO Nevarnost telesnih poškodb Izguba nadzora nad izdelkom. ▶ Prepričajte se, da je stranski ročaj pravilno montiran in ustrezno pritrjen. Preverite, ali zatezni trak leži v namenskem utoru na izdelku. PREVIDNO Nevarnost poškodb! Če je omejevalnik globine nameščen, vendar ni v uporabi, lahko moti uporabnika. ▶ Odstranite omejevalnik globine z izdelka.

1. Zavrtite ročaj, da sprostite držalo (zatezni trak) stranskega ročaja.

2. Držalo (zatezni trak) potisnite od spredaj prek vpenjalne glave do za to predvidenega utora.

3. Stranski ročaj namestite v želeni položaj.

4. Zavrtite ročaj, da držalo (zatezni trak) stranskega ročaja napnete.

5.5 Namestitev omejevalnika globine (dodatna oprema) 4

1. Zavrtite ročaj, da sprostite držalo (zatezni trak) stranskega ročaja.

2. Zavrtite okrogli pritrdilni element, da sprostite držalo (zatezni trak) stranskega ročaja.

3. Potisnite omejevalnik globine s sprednje strani v za to predvideni vodilni odprtini.

4. Zavrtite okrogli pritrdilni element, da napnete držalo (zatezni trak) stranskega ročaja.

5. Zavrtite ročaj, da držalo (zatezni trak) stranskega ročaja napnete.

Potem, ko vstavite akumulatorsko baterijo je izdelek še vedno nastavljen na polno zmogljivost.

1. Pritisnite "tipko za polovično moč". Izdelek se preklopi na polovično moč.

▶ "Prikaz za polovično moč" sveti.

2. Ponovno pritisnite "tipko za polovično moč". Izdelek se preklopi na obratovanje s polno močjo.

▶ "Prikaz za polovično moč" ugasne.

5.7 Vstavitev/odstranitev nastavka 5

NEVARNOST Nevarnost požara Nevarnost ob stiku vročega nastavka in lahko vnetljivih materialov. ▶ Vročih nastavkov ne odlagajte na lahko vnetljive materiale. PREVIDNO Nevarnost poškodbe zaradi nastavka! Nastavek je lahko vroč ali ima ostre robove. ▶ Pri menjavi nastavka uporabite zaščitne rokavice. Uporaba neustrezne masti lahko poškoduje izdelek. Uporabljajte le originalno mast Hilti.

1. Natični del nastavka narahlo namažite z mastjo.

2. Vtaknite nastavek v vpenjalno glavo do prislona, da se zaskoči.

3. Po vstavitvi povlecite nastavek in se tako prepričajte, da je čvrsto nameščen.

OPOZORILO Nevarnost poškodb zaradi padajočega orodja in/ali pribora! ▶ Uporabljajte le držalno zanko za orodje Hilti, ki je priporočena za vaš izdelek. ▶ Pred vsako uporabo preverite, ali je pritrdilna točka držalne zanke za orodje poškodovana. Upoštevajte nacionalne smernice za delo na višini. Kot varovalo pred padcem izdelka uporabljajte izključno držalno zanko za orodje Hilti #2261971. ▶ Držalno zanko za orodje pritrdite z zanko na izdelek tako, kot je prikazano na sliki. Preverite, ali je zanesljivo pritrjena. ▶ Vponko pritrdite za nosilno strukturo. Preverite, ali je vponka zanesljivo pritrjena. Upoštevajte navodila za uporabo držalne zanke za orodje Hilti. 6 Uporaba Upoštevajte varnostna navodila in opozorila v tej dokumentaciji in na izdelku.

Izvajanje vrtanja brez udarcev je mogoče z nastavki s posebnim natičnim delom. Takšni nastavki so na voljo v programu nastavkov Hilti. Alternativno lahko s hitrovpenjalno glavo vpnete na primer tudi svedre za les ali kovino s cilindričnim steblom in vrtate brez udarcev.

Pri dletenju lahko krmilno stikalo blokirate v vklopljenem stanju.

▶ Zdaj izdelek deluje v neprekinjenem delovanju.

4. Blokirni gumb za neprekinjeno delovanje potisnite nazaj.

▶ Izdelek se izklopi. 7 Nega in vzdrževanje OPOZORILO Nevarnost poškodb, kadar je nameščena akumulatorska baterija ! ▶ Pred servisnimi in vzdrževalnimi deli vedno odstranite akumulatorsko baterijo! Nega izdelka

• Ohišje čistite le z rahlo vlažno krpo. Za čiščenje ne uporabljajte čistil, ki vsebujejo silikon, ker lahko poškodujejo plastične dele.

• Akumulatorska baterija ne sme priti v stik z oljem in maščobo iz drugih virov. Ne dovolite, da se na akumulatorski bateriji nabira prah ali umazanija. Akumulatorsko baterijo očistite s suho, mehko ščetko ali čisto, suho krpo. Za čiščenje ne uporabljajte čistil, ki vsebujejo silikon, ker lahko poškodujejo plastične dele. Ne dotikajte se kontaktov akumulatorske baterije in ne odstranjujte tovarniško nameščenega sloja maščobe s kontaktov.

• Ohišje čistite le z rahlo vlažno krpo. Za čiščenje ne uporabljajte čistil, ki vsebujejo silikon, ker lahko poškodujejo plastične dele. Vzdrževanje

• Redno preverjajte, ali so vidni deli orodja nepoškodovani in ali elementi za upravljanje delujejo brezhibno.

• Izdelka ne uporabljajte, če je poškodovan in/ali ne deluje brezhibno. Izdelek naj nemudoma popravijo pri servisni službi Hilti.
