MANUALE UTENTE TE 6022 HILTI

2. Em seguida, pressione o interruptor on/off.

3. Em seguida, pressione completamente o interruptor on/off.

1.1 A questo manuale d'istruzioni

• Leggere attentamente il presente manuale d'istruzioni prima della messa in funzione. Ciò costituisce un presupposto fondamentale per un lavoro sicuro ed un utilizzo dell'utensile privo di disturbi.

• Rispettare le avvertenze per la sicurezza e i segnali di avvertimento riportati nel presente manuale d'istruzioni.

• Conservare sempre il manuale d'istruzioni con il prodotto e consegnare il prodotto a terze persone solo unitamente al presente manuale.

1.2 Spiegazioni del disegno

Le avvertenze avvisano della presenza di pericoli nell'uso del prodotto. Vengono utilizzate le seguenti parole segnaletiche: PERICOLO PERICOLO ! ▶ Prestare attenzione ad un pericolo imminente, che può essere causa di lesioni gravi o mortali. AVVERTIMENTO AVVERTIMENTO ! ▶ Per un pericolo potenzialmente imminente, che può essere causa di lesioni gravi o mortali per le persone.*2267486* 2267486 Italiano 91 PRUDENZA PRUDENZA ! ▶ Situazione potenzialmente pericolosa, che potrebbe causare lesioni alle persone o danni materiali.

1.2.2 Simboli nel manuale d'istruzioni

Nel presente manuale d'istruzioni vengono utilizzati i seguenti simboli: Rispettare il manuale d'istruzioni Indicazioni sull'utilizzo ed altre informazioni utili Smaltimento dei materiali riciclabili Non gettare elettroutensili o batterie tra i rifiuti domestici Hilti Batteria al litio Hilti Caricabatteria

1.2.3 Simboli nelle figure

Vengono utilizzati i seguenti simboli nelle figure: Questi numeri rimandano alle figure corrispondenti all'inizio del presente manuale d'istruzioni. La numerazione indica una sequenza delle fasi di lavoro nell'immagine e può discostarsi dalle fasi di lavoro nel testo. I numeri di posizione vengono utilizzati nella figura Panoramica e fanno riferimento ai numeri della legenda nel paragrafo Panoramica prodotto. Questo simbolo è inteso per attirare la vostra attenzione in caso di utilizzo del prodotto.

1.3 Simboli in funzione del prodotto

1.3.1 Simboli presenti sul prodotto

Sul prodotto possono essere utilizzati i seguenti simboli: Foratura senza percussione Foratura con percussione Scalpellatura Posizionamento scalpello Classe di protezione II (doppio isolamento) Diametro Numero di giri a vuoto nominale Rotazioni al minuto Corrente continua Il prodotto supporta la tecnologia NFC, compatibile con piattaforme iOS e Android. Batteria al litio Non utilizzare in alcun caso la batteria come attrezzo a percussione.92 Italiano 2267486 *2267486* Non lasciar cadere la batteria. Non utilizzare batterie che abbiano subito urti o danni di qualsiasi altro genere.

1.4 Accensione / spegnimento

Simboli Il prodotto è acceso Il prodotto è spento

1.5 Informazioni sul prodotto

I prodotti sono destinati ad un uso di tipo professionale e devono essere utilizzati, sottoposti a manutenzione e riparati esclusivamente da personale autorizzato ed opportunamente istruito. Questo personale deve essere istruito specificamente sui pericoli che possono presentarsi. Il prodotto ed i suoi accessori possono essere fonte di pericolo se maneggiati in modo non idoneo da personale non opportunamente istruito o utilizzati in modo non conforme alle disposizioni. La denominazione del modello ed il numero di serie sono riportati sulla targhetta dell'attrezzo. ▶ Riportare il numero di serie nella tabella seguente. I dati relativi al prodotto sono necessari in caso di richieste al nostro rappresentante o al Centro Riparazioni. Dati prodotto Martello perforatore SDSMax TE 60-22 Generazione 04 N. di serie

1.6 Dichiarazione di conformità

Il produttore dichiara, sotto la sua sola responsabilità, che il prodotto qui descritto è conforme alla legislazione e alle norme in vigore. L'immagine della dichiarazione di conformità è riportata alla fine della presente documentazione. Le documentazioni tecniche sono archiviate qui: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Sicurezza

2.1 Indicazioni generali di sicurezza per attrezzi elettrici

ATTENZIONE Leggere tutte le indicazioni di sicurezza, istruzioni, illustrazioni e dati tecnici, in dotazione con il presente attrezzo elettrico. La mancata osservanza delle seguenti istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi. Si raccomanda di conservare tutte le indicazioni di sicurezza e le istruzioni per gli utilizzi futuri. Il termine "attrezzo elettrico" utilizzato nelle indicazioni di sicurezza si riferisce ad attrezzi elettrici alimentati dalla rete (con cavo di alimentazione) o ad attrezzi elettrici alimentati a batteria (senza cavo di alimentazione). Sicurezza sul posto di lavoro ▶ Mantenere pulita e ben illuminata la zona di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti. ▶ Evitare di lavorare con l'attrezzo elettrico in ambienti soggetti a rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli attrezzi elettrici producono scintille che possono far infiammare la polvere o i gas. ▶ Tenere lontani i bambini e le altre persone durante l'impiego dell'attrezzo elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull'attrezzo. Sicurezza elettrica ▶ La spina di collegamento dell'attrezzo deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non utilizzare adattatori con gli attrezzi elettrici dotati di messa a terra di protezione. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.*2267486* 2267486 Italiano 93 ▶ Evitare il contatto del corpo con superfici con messa a terra, come tubi, radiatori, fornelli e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è collegato a terra. ▶ Tenere gli attrezzi elettrici al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un attrezzo elettrico aumenta il rischio di scosse elettriche. ▶ Non usare il cavo di alimentazione per scopi diversi da quelli previsti, per trasportare o appendere l'attrezzo elettrico, né per estrarre la spina dalla presa di corrente. Tenere il cavo di alimentazione al riparo da fonti di calore, dall'olio, dagli spigoli vivi o da parti in movimento. I cavi di alimentazione danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. ▶ Qualora si voglia usare l'attrezzo elettrico all'aperto, impiegare esclusivamente cavi di prolunga adatti anche per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio di scosse elettriche. ▶ Se non è possibile evitare l'uso dell'attrezzo elettrico in un ambiente umido, utilizzare un circuito di sicurezza per correnti di guasto. L'utilizzo di un circuito di sicurezza per correnti di guasto evita il rischio di scosse elettriche. Sicurezza delle persone

È importante concentrarsi su ciò che si sta facendo e maneggiare con attenzione l'attrezzo elettrico durante le operazioni di lavoro. Non utilizzare attrezzi elettrici quando si è stanchi o sotto l'effetto di stupefacenti, alcol o farmaci. Un attimo di disattenzione durante l'uso dell'attrezzo elettrico può provocare gravi lesioni. ▶ Indossare sempre l'equipaggiamento di protezione personale e gli occhiali protettivi. Se si avrà cura d'indossare l'equipaggiamento di protezione personale come la mascherina antipolvere, le calzature antinfortunistiche antiscivolo, l'elmetto di protezione o le protezioni acustiche, a seconda dell'impiego previsto per l'attrezzo, si potrà ridurre il rischio di lesioni. ▶ Evitare l'accensione involontaria dell'attrezzo. Accertarsi che l'attrezzo elettrico sia spento prima di collegare l'alimentazione di corrente e/o la batteria, prima di prenderlo o trasportarlo. Comportamenti come tenere il dito sopra l'interruttore durante il trasporto o collegare l'attrezzo acceso all'alimentazione di corrente possono essere causa di incidenti. ▶ Rimuovere gli strumenti di regolazione o la chiave inglese prima di accendere l'attrezzo elettrico. Un utensile o una chiave che si trovino in una parte in rotazione dell'attrezzo possono causare lesioni. ▶ Evitare di assumere posture anomale. Cercare di tenere una posizione stabile e di mantenere sempre l'equilibrio. In questo modo sarà possibile controllare meglio l'attrezzo elettrico in situazioni inaspettate. ▶ Indossare un abbigliamento adeguato. Evitare di indossare vestiti larghi o gioielli. Tenere i capelli, i vestiti e i guanti lontani da parti in movimento. I vestiti larghi, i gioielli o i capelli lunghi possono impigliarsi nelle parti in movimento. ▶ Se è possibile montare dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi siano collegati e vengano utilizzati in modo corretto. L'impiego di un dispositivo di aspirazione della polvere può diminuire il pericolo rappresentato dalla polvere. ▶ Non farsi ingannare da un falso senso di sicurezza e non ignorare le norme di sicurezza degli attrezzi elettrici, neanche quando si ha dimestichezza con l'attrezzo in seguito ad un uso frequente. Un comportamento negligente potrebbe provocare gravi lesioni in poche frazioni di secondo. Utilizzo e manovra dell'attrezzo elettrico ▶ Non sovraccaricare l'attrezzo. Impiegare l'attrezzo elettrico adatto per eseguire il lavoro. Uti- lizzando l'attrezzo elettrico adatto, si potrà lavorare meglio e con maggior sicurezza nell'ambito della gamma di potenza indicata. ▶ Non utilizzare attrezzi elettrici con interruttori difettosi. Un attrezzo elettrico che non si possa più accendere o spegnere è pericoloso e deve essere riparato. ▶ Estrarre la spina dalla presa di corrente e/o la batteria estraibile, prima di regolare l'attrezzo, di sostituire pezzi di ricambio e accessori o prima di riporre l'attrezzo. Tale precauzione eviterà che l'attrezzo elettrico possa essere messo in funzione inavvertitamente. ▶ Custodire gli attrezzi elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l'attrezzo a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli attrezzi elettrici sono pericolosi se utilizzati da persone inesperte. ▶ Effettuare accuratamente la manutenzione degli attrezzi elettrici e degli accessori. Verificare che le parti mobili funzionino perfettamente senza incepparsi, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'attrezzo elettrico stesso. Far riparare le parti danneggiate prima d'impiegare l'attrezzo. Molti incidenti sono provocati da una manutenzione scorretta degli attrezzi elettrici.94 Italiano 2267486 *2267486* ▶ Mantenere affilati e puliti gli utensili da taglio. Gli utensili da taglio conservati con cura ed affilati tendono meno ad incastrarsi e sono più facili da guidare. ▶ Seguire attentamente le presenti istruzioni durante l'utilizzo dell'attrezzo elettrico, degli accessori, degli utensili, ecc. A tale scopo, valutare le condizioni di lavoro e il lavoro da eseguire. L'impiego di attrezzi elettrici per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. ▶ Tenere le impugnature e le relative superfici asciutte, pulite e senza tracce di olio e grasso. Le impugnature e le relative superfici scivolose non consentono l'uso sicuro e controllato dell'attrezzo elettrico in situazioni impreviste. Utilizzo e cura dell'attrezzo a batteria ▶ Caricare le batterie esclusivamente nei caricabatteria consigliati dal produttore. Se un caricabatteria previsto per un determinato tipo di batteria viene utilizzato con altri tipi di batterie, sussiste il pericolo di incendio. ▶ Per gli attrezzi elettrici utilizzare esclusivamente le batterie previste allo scopo. L'uso di batterie di tipo diverso può provocare lesioni e comportare il rischio d'incendi. ▶ Tenere la batteria non utilizzata lontana da graffette, monete, chiavi, chiodi, viti o da altri oggetti di metallo di piccole dimensioni che potrebbero causare un collegamento tra i contatti. Un eventuale cortocircuito tra i contatti della batteria potrà dare origine a ustioni o ad incendi. ▶ In caso di impiego errato possono verificarsi fuoriuscite di liquido dalla batteria. Evitare il contatto con questo liquido. In caso di contatto casuale, sciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere immediato consiglio al medico. Il liquido fuoriuscito dalla batteria può causare irritazioni cutanee o ustioni. ▶ Non utilizzare batterie danneggiate o modificate. Tali batterie possono comportarsi in modo imprevedibile e provocare fiamme, esplosioni o pericolo di lesioni. ▶ Non esporre la batteria a fiamme o ad alte temperature. Eventuali fiamme o temperature superiori a 130 °C (265 °F) possono provocare un'esplosione. ▶ Seguire le istruzioni per la carica e non caricare mai la batteria o l'attrezzo a batteria oltre l'intervallo di temperatura indicato nel manuale d'istruzioni. Una carica non corretta o oltre l'intervallo di temperatura ammesso può danneggiare irrimediabilmente la batteria o aumentare il rischio di incendio. Assistenza ▶ Fare riparare l'attrezzo elettrico esclusivamente da personale specializzato qualificato e solo impiegando pezzi di ricambio originali. In questo modo potrà essere salvaguardata la sicurezza dell'attrezzo elettrico. ▶ Non sottoporre mai a manutenzione le batterie danneggiate. È consigliabile che la manutenzione completa delle batterie sia effettuata solo dal costruttore o nei centri del Servizio Assistenza autorizzati.

2.2 Indicazioni di sicurezza per martelli

Indicazioni di sicurezza per tutti i lavori ▶ Indossare protezioni acustiche. Il rumore può provocare la perdita dell'udito. ▶ Utilizzare l'attrezzo con le impugnature supplementari fornite in dotazione. Un'eventuale perdita del controllo può provocare lesioni. ▶ Se si eseguono lavori durante i quali è possibile che l'utensile entri in contatto con cavi elettrici nascosti, afferrare l'attrezzo dalle impugnature isolate. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici dello strumento e causare così una scossa elettrica. Indicazioni di sicurezza in caso di utilizzo di punta lunga ▶ Iniziare sempre il processo di foratura con un numero di giri esiguo e mentre la punta è a contatto con il pezzo in lavorazione. In caso di numeri di giri più elevati, la punta potrebbe piegarsi leggermente, qualora possa essere ruotata liberamente senza alcun contatto con il pezzo in lavorazione e provocare lesioni. ▶ Non esercitare alcuna pressione eccessiva e solo in senso longitudinale rispetto alla punta. Le punte possono piegarsi e di conseguenza rompersi oppure provocare la perdita del controllo e lesioni.

2.3 Indicazioni di sicurezza aggiuntive martello perforatore

Sicurezza delle persone ▶ Utilizzare il prodotto e gli accessori solo se in perfette condizioni tecniche di funzionamento. ▶ Non manipolare né apportare mai modifiche al prodotto o agli accessori. ▶ Pericolo di lesioni dovute alla caduta di utensili e/o accessori. Prima dell'inizio dei lavori, controllare che la batteria e l'accessorio montato siano fissati saldamente.*2267486* 2267486 Italiano 95 ▶ Mantenere sempre pulite le feritoie di ventilazione. Pericolo di ustioni a causa di feritoie di ventilazione coperte! ▶ In caso di lavori di sfondamento, mettere in sicurezza la zona sul lato di fronte / opposto al luogo di lavoro. Il materiale prodotto con lo sfondamento potrebbe cadere fuori e/o in basso, causando lesioni ad altre persone. ▶ Tenere sempre il prodotto saldamente con entrambe le mani utilizzando le apposite impugnature. Mantenere sempre le impugnature pulite ed asciutte. ▶ Assumere sempre una posizione stabile quando si utilizza il prodotto. Accertarsi di avere equilibrio e controllo prima di iniziare il lavoro. ▶ Evitare di toccare i componenti rotanti - Pericolo di lesioni! ▶ A causa della lavorazione, il materiale può scheggiarsi. Il materiale scheggiato può causare ferite all'operatore e provocare lesioni agli occhi. Durante l'utilizzo del prodotto indossare occhiali protettivi, un elmetto di protezione e protezioni acustiche. Se non si utilizza un dispositivo di aspirazione della polvere, indossare anche una leggera mascherina di protezione delle vie respiratorie. ▶ Indossare guanti protettivi durante il cambio utensile. Un eventuale contatto con l'utensile utilizzato può causare lesioni da taglio ed ustioni. ▶ La polvere che si genera durante la levigatura, la smerigliatura, il taglio e la foratura, può contenere sostanze chimiche pericolose. Alcuni esempi sono: piombo o vernici a base di piombo; Mattoni, calcestruzzo ed altri prodotti di muratura, pietra naturale o altri prodotti a base di silicati; determinate categorie di legname, quali rovere, faggio e legno trattato chimicamente; amianto o materiali contenenti amianto. Determinare l'esposizione dell'operatore e degli astanti in base alla classe di pericolosità dei materiali su cui si sta lavorando. Adottare i provvedimenti necessari al fine di mantenere l'esposizione ad un livello di sicurezza, come ad es. l'utilizzo di un sistema di raccolta della polvere o il fatto di indossare una mascherina di protezione delle vie respiratorie. I provvedimenti generali per la riduzione dell'esposizione includono i seguenti punti: ▶ lavorare in un ambiente ben aerato, ▶ evitare un contatto prolungato con la polvere, ▶ eliminare la polvere da viso e corpo, ▶ indossare abbigliamento protettivo e lavare con acqua e sapone le parti esposte. ▶ Fare delle pause frequenti ed eseguire esercizi per le dita al fine di migliorarne la circolazione sanguigna. In caso di lavori prolungati, a causa delle forti vibrazioni si possono verificare disturbi ai vasi sanguigni o al sistema nervoso per quanto riguarda dita, mani o polsi. Sicurezza elettrica ▶ Prima di iniziare a lavorare controllare l'area di lavoro per individuare eventuali cavi elettrici, condutture del gas o dell'acqua nascosti. Se un cavo elettrico, un tubo del gas o dell'acqua vengono danneggiati, le parti metalliche esterne del prodotto possono provocare una scossa elettrica o un'esplosione. Utilizzo conforme e cura degli attrezzi elettrici ▶ Spegnere immediatamente l'attrezzo elettrico, qualora l'utensile dovesse bloccarsi. Il prodotto può spostarsi lateralmente. ▶ Mettere in funzione il prodotto solo dopo averlo portato in posizione di lavoro. ▶ Durante la scalpellatura di soffitti, pareti e pavimenti, cercare di assumere una posizione stabile e sicura. Uno sfondamento improvviso potrebbe far perdere l'equilibrio! ▶ Attendere finché il prodotto non si arresta prima di deporlo.

2.4 Utilizzo conforme e cura delle batterie ricaricabili

▶ Prestare attenzione alle seguenti avvertenze di sicurezza per trattare ed utilizzare correttamente le batterie al litio. La mancata osservanza può provocare irritazioni alla pelle, gravi lesioni corrosive, ustioni chimiche, incendi e/o esplosioni. ▶ Utilizzare le batterie solo se in perfette condizioni tecniche di funzionamento. ▶ Maneggiare con cura le batterie, onde evitare possibili danneggiamenti e la fuoriuscita di liquidi molto nocivi per la salute! ▶ Le batterie non devono essere in alcun caso modificate o manipolate! ▶ Le batterie non devono essere smontate, schiacciate, riscaldate o bruciate a temperature superiori a 80°C (176°F). ▶ Non utilizzare o caricare le batterie che hanno ricevuto un colpo o altro tipo di danneggiamento. Controllare regolarmente che sulle batterie non si riscontrino segni di danneggiamento.

Non utilizzare mai batterie riciclate o riparate. ▶ Non utilizzare mai una batteria o un attrezzo elettrico a batteria come attrezzo a percussione.96 Italiano 2267486 *2267486* ▶ Non esporre mai le batterie ai raggi diretti del sole, a temperature elevate, alla formazione di scintille o a fiamme libere. Questo potrebbe provocare esplosioni. ▶ Non toccare i poli della batteria con le dita, con utensili, braccialetti, anelli o altri oggetti a conduttività elettrica. Ciò potrebbe danneggiare la batteria e provocare danni materiali e lesioni. ▶ Tenere le batterie al riparo da pioggia, umidità e liquidi. La penetrazione di umidità può provocare cortocircuiti, scosse elettriche, ustioni, incendi ed esplosioni. ▶ Utilizzare solamente i caricabatteria e gli elettroutensili previsti per questo tipo di batterie. Prestare attenzione alle indicazioni riportate nei rispettivi manuali d'istruzioni. ▶ Non utilizzare o conservare la batteria in ambienti a rischio di esplosione. ▶ Quando la batteria è troppo calda al tatto, è possibile che sia difettosa. Collocare la batteria in un luogo visibile e non infiammabile ad una distanza sufficiente dai materiali infiammabili. Fare raffreddare la batteria. Se la batteria dopo un'ora è ancora troppo calda al tatto, è possibile che sia difettosa. Rivolgersi al Centro Riparazioni Hilti oppure leggere il documento "Avvertenze per la sicurezza e l'utilizzo di batterie al litio Hilti". Osservare le direttive speciali valide per il trasporto, il magazzinaggio e l'utilizzo di batterie al litio.

• Pagina 103 Leggere le avvertenze per la sicurezza e l'utilizzo delle batterie al litio Hilti riportate alla fine del presente manuale d'istruzioni, scansionando il codice QR. 3 Descrizione

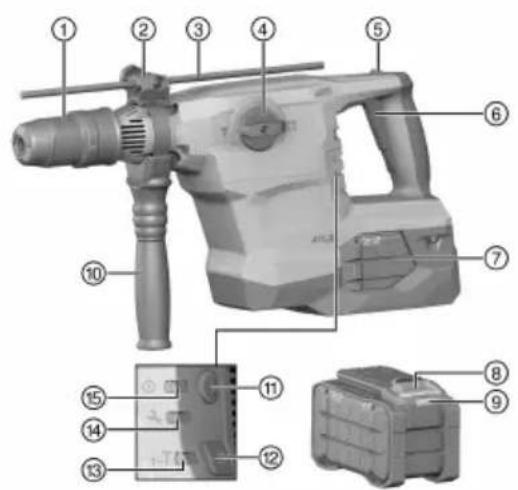

3.1 Panoramica del prodotto 1

Regolazione dell'astina di profondità (acces- sorio)

Astina di profondità (accessorio)

Selettore di funzione

Pulsante di blocco per il funzionamento con- tinuo per la scalpellatura

Interruttore di comando

Tasto di sbloccaggio batteria

Indicatore di stato batteria

Tasto "metà potenza"

Indicatore "metà potenza"

Indicatore di servizio

3.2 Utilizzo conforme

Il prodotto descritto è un martello perforatore a batteria SDSMax con dispositivo di percussione pneumatico. È concepito per eseguire lavori di foratura in calcestruzzo, muratura, legno e metallo. Il prodotto può inoltre essere utilizzato per eseguire lavori di scalpellatura di lieve/media entità su opere in muratura e per interventi di rifinitura su calcestruzzo.

• Per questo prodotto utilizzare esclusivamente le batterie al litio Hilti Nuron della serie B 22. Per sfruttare al meglio questo prodotto, Hilti raccomanda l'uso delle batterie riportate nella tabella alla fine di questo manuale d'istruzioni.

• Per queste batterie utilizzare esclusivamente i caricabatteria Hilti delle serie citate nella tabella alla fine di questo manuale d'istruzioni.

3.3 Ancoranti sottosquadro

Il prodotto è adatto per l'applicazione di ancoranti sottosquadro selezionati. Utilizzare solamente utensili di inserimento adeguati! Per ulteriori informazioni rivolgersi al Centro Riparazioni Hilti.*2267486* 2267486 Italiano 97

Il prodotto è dotato del dispositivo elettronico di disinserimento rapido ATC (Active Torque Control). Se il prodotto si blocca o si inceppa, l'attrezzo si gira improvvisamente in modo incontrollato nella direzione opposta. L'ATC riconosce questa rotazione improvvisa del prodotto e disinserisce immediatamente quest'ultimo. Per il perfetto funzionamento, il prodotto deve potersi girare. Ad avvenuto disinserimento rapido, disinserire e reinserire il prodotto.

3.5 Active Vibration Reduction

Il prodotto è dotato di un sistema Active Vibration Reduction (AVR) che riduce in modo percettibile le vibrazioni.

3.6 Indicatore di servizio

Il prodotto è equipaggiato con un indicatore di servizio dotato di segnale luminoso.

Stato Significato L'indicatore di servizio è acceso. È scaduto il periodo per un intervento di assistenza. L'indicatore di servizio lampeggia. Fare riparare il prodotto da un Centro Riparazioni Hilti. L'indicatore ON/OFF è acceso. Il prodotto è acceso L'indicatore ON/OFF lampeggia. Il prodotto è spento a causa di un errore tempora- neo. L'indicatore ON/OFF è spento. Il prodotto è spento. L'indicatore "metà potenza" è acceso. Il prodotto funziona con metà potenza. L'indicatore "metà potenza" è spento. Il prodotto funziona a piena potenza.

Martello perforatore SDSMax, impugnatura laterale, manuale d'istruzioni. Altri prodotti di sistema, omologati per il vostro prodotto, sono reperibili presso il vostro Hilti Store oppure all'indirizzo: www.hilti.group

3.8 Indicazioni della batteria al litio

Le batterie al litio Hilti Nuron possono indicare il livello di carica, i messaggi di errore e lo stato della batteria.

3.8.1 Indicazione del livello di carica e dei messaggi di errore

AVVERTIMENTO Pericolo di lesioni per la caduta della batteria! ▶ Con batteria inserita, dopo aver premuto il tasto di sbloccaggio, assicurarsi di bloccare correttamente la batteria nel prodotto che si sta utilizzando. Per ottenere una delle seguente indicazioni, premere brevemente il tasto di sbloccaggio della batteria. Il livello di carica nonché le possibili anomalie appaiono anche in modo permanente, finché il prodotto collegato è acceso. Stato Significato Quattro (4) LED si accendono con luce verde fissa Stato di carica: da 100% a 71% Tre (3) LED si accendono con luce verde fissa Stato di carica: da 70% a 51% Due (2) LED si accendono con luce verde fissa Stato di carica: da 50% a 26% Un (1) LED si accende con luce verde fissa Stato di carica: da 25% a 10% Un (1) LED lampeggia lentamente con luce verde Livello di carica: < 10%98 Italiano 2267486 *2267486* Stato Significato Un (1) LED lampeggia rapidamente con luce verde La batteria al litio è completamente scarica. Cari- care la batteria. Se dopo aver ricaricato la batteria, il LED lampeg- gia ancora rapidamente, rivolgersi al Centro Ripa- razioni Hilti. Un (1) LED lampeggia rapidamente con luce gialla La batteria al litio o il prodotto ad essa collegato sono sovraccarichi, troppo caldi, troppo freddi op- pure è presente un altro difetto. Portare il prodotto e la batteria alla temperatura di lavoro consigliata e non sovraccaricare il prodotto durante la sua applicazione. Se il messaggio persiste, rivolgersi al Centro Ripa- razioni Hilti. Un (1) LED si accende con luce gialla La batteria al litio e il relativo prodotto non sono compatibili. Rivolgersi al Centro Riparazioni Hilti. Un (1) LED lampeggia rapidamente con luce rossa La batteria al litio è bloccata e non può essere ulte- riormente utilizzata. Rivolgersi al Centro Riparazioni Hilti.

3.8.2 Visualizzazione dello stato della batteria

Per interrogare lo stato della batteria, tenere premuto il tasto di sbloccaggio per più di tre secondi. Il sistema non rileva alcun potenziale malfunzionamento della batteria a causa di un uso improprio, come ad es. caduta, fori, danni esterni provocati dal calore ecc. Stato Significato Tutti i LED si accendono in sequenza e infine un (1) LED verde rimane acceso costantemente. È possibile continuare ad utilizzare la batteria. Tutti i LED si accendono in sequenza e infine un (1) LED giallo lampeggia rapidamente. Impossibile portare a termine la richiesta relativa allo stato della batteria. Ripetere la procedura o rivolgersi al Centro Riparazioni Hilti. Tutti i LED si accendono in sequenza e infine il (1) LED rosso rimane acceso costantemente. Se è possibile continuare ad utilizzare un prodotto collegato, la capacità residua della batteria è infe- riore al 50%. Se non è più possibile continuare ad utilizzare un prodotto collegato, significa che la batteria è alla fine della sua durata e deve essere sostituita. Rivol- gersi al Centro Riparazioni Hilti. 4 Dati tecnici TE 60-22 Tensione nominale 21,6 V Peso secondo EPTA Procedure 01 senza batteria 6,34 kg Energia per colpo singolo secondo la procedura EPTA 05 8,1 J Diametro di foratura nel calcestruzzo / muro (foratura a percussione) 12 mm … 55 mm Temperatura ambiente durante il funzionamento −17 ℃ … 60 ℃ Temperatura di magazzinaggio −20 ℃ … 70 ℃

Tensione d'esercizio batteria 21,6 V Peso batteria Vedere alla fine del presente manuale d'istruzioni Temperatura ambiente durante il funzionamento −17 ℃ … 60 ℃*2267486* 2267486 Italiano 99 Temperatura di magazzinaggio −20 ℃ … 40 ℃ Temperatura della batteria ad inizio carica −10 ℃ … 45 ℃

4.2 Dati su rumorosità e vibrazioni secondo la norma EN 62841

I valori relativi alla pressione acustica e alle vibrazioni riportati nelle presenti istruzioni sono stati misurati secondo una procedura standardizzata e possono essere utilizzati per confrontare i diversi attrezzi elettrici. Sono adatti anche ad una valutazione preventiva delle esposizioni. I dati indicati rappresentano le principali applicazioni dell'attrezzo elettrico. Se l'attrezzo elettrico viene impiegato per altre applicazioni, con accessori diversi o senza un'adeguata manutenzione, i dati possono variare. Ciò potrebbe aumentare considerevolmente il valore delle esposizioni per l'intera durata di utilizzo. Per una valutazione precisa delle esposizioni, occorre anche tenere conto degli intervalli di tempo in cui l'attrezzo elettrico è spento oppure è acceso, ma non è in uso. Ciò potrebbe ridurre considerevolmente il valore delle esposizioni per l'intera durata di utilizzo. Attuare misure di sicurezza aggiuntive per proteggere l'utilizzatore dall'effetto dei rumori e/o delle vibrazioni, come ad esempio: effettuare la manutenzione degli attrezzi elettrici e degli utensili, tenere le mani calde, organizzare le fasi di lavoro. Valori relativi all'emissione di rumori TE 60-22 Livello di pressione sonora (LpA) 95 dB Incertezza livello di pressione sonora (KpA) 3 dB Livello di potenza sonora (LWA) 106 dB Incertezza livello di potenza sonora (KWA) 3 dB Valore totale di vibrazioni secondo la norma EN 60745 Scalpellatura nel calcestruzzo (a h, CHeq ) B 22110 9,1 m/s² B 22255 8,2 m/s² Incertezza (K) 1,5 m/s² Foratura con percussione nel calcestruzzo (a h, HD ) B 22110 10,7 m/s² B 22255 10,1 m/s² Incertezza (K) 1,5 m/s² 5 Preparazione al lavoro AVVERTIMENTO Pericolo di lesioni a causa di avviamento accidentale! ▶ Prima di inserire la batteria, assicurarsi che il relativo prodotto sia spento. ▶ Rimuovere la batteria prima di procedere con le impostazioni dell'attrezzo o prima di sostituire degli accessori. Rispettare le avvertenze per la sicurezza ed i segnali di avvertimento riportati nella presente documentazione e sul prodotto.

5.1 Carica della batteria

1. Prima di effettuare la ricarica, leggere il manuale d'istruzioni del caricabatteria.

2. Accertarsi che i contatti della batteria e del caricabatteria siano puliti e asciutti.

3. Caricare la batteria con un caricabatteria omologato. → Pagina 96

5.2 Inserimento della batteria

AVVERTIMENTO Pericolo di lesioni a causa di cortocircuito o caduta della batteria! ▶ Prima di inserire la batteria nel prodotto, accertarsi che sui contatti della batteria e su quelli del prodotto non siano presenti corpi estranei. ▶ Accertarsi che la batteria sia sempre innestata correttamente.100 Italiano 2267486 *2267486*

1. Caricare la batteria completamente prima della prima messa in funzione.

2. Inserire la batteria nel prodotto, finché non scatta in posizione in modo udibile.

3. Controllare che la batteria sia correttamente in sede.

5.3 Rimozione della batteria

1. Premere il tasto di sbloccaggio della batteria.

2. Estrarre la batteria dal prodotto.

5.4 Montaggio dell'impugnatura laterale 3

PRUDENZA Pericolo di lesioni Perdita del controllo sul prodotto. ▶ Accertarsi che l'impugnatura laterale sia montata correttamente e fissata in modo regolare. Accertarsi che il nastro di serraggio sia posizionato nell'apposita scanalatura presente sul prodotto. PRUDENZA Pericolo di lesioni! Intralcio dell'utilizzatore a causa dell'astina di profondità montata, ma non utilizzata. ▶ Rimuovere l'astina di profondità dal prodotto.

1. Ruotare l'impugnatura per allentare il sostegno (nastro di serraggio) dell'impugnatura laterale.

2. Spingere il sostegno (nastro di serraggio) dalla parte anteriore sopra il porta-utensile, fino a raggiungere

la scanalatura predisposta.

3. Posizionare l'impugnatura laterale nella posizione desiderata.

4. Ruotare l'impugnatura per serrare il sostegno (nastro di serraggio) dell'impugnatura laterale.

5.5 Montaggio dell'astina di profondità (opzionale) 4

1. Ruotare l'impugnatura per allentare il sostegno (nastro di serraggio) dell'impugnatura laterale.

2. Ruotare il pomello per rilasciare il supporto (nastro di serraggio) dell'impugnatura laterale.

3. Spingere l'astina di profondità dalla parte anteriore nei 2 fori guida appositamente predisposti.

4. Ruotare il pomello per tendere il supporto (nastro di serraggio) dell'impugnatura laterale.

5. Ruotare l'impugnatura per serrare il sostegno (nastro di serraggio) dell'impugnatura laterale.

5.6 Regolazione della potenza

Dopo l'inserimento della batteria il prodotto è sempre regolato sulla piena potenza.

1. Premere il tasto per "metà potenza". Il prodotto viene commutato sulla Metà potenza.

▶ L'indicatore per "metà potenza" si accende.

2. Premere nuovamente il tasto per "metà potenza". Il prodotto viene commutato sulla Piena potenza.

▶ L'indicatore per "metà potenza" si spegne.

5.7 Inserimento/estrazione dell'utensile 5

PERICOLO Pericolo d'incendio Pericolo in caso di contatto tra l'utensile caldo e materiali facilmente infiammabili. ▶ Non appoggiare l'utensile caldo su materiali facilmente infiammabili. PRUDENZA Pericolo di lesioni a causa dell'utensile! L'utensile può essere caldo o tagliente. ▶ In occasione del cambio utensile, indossare appositi guanti di protezione. L'uso di un grasso non adatto può danneggiare il prodotto. Utilizzare solamente grasso originale Hilti.*2267486* 2267486 Italiano 101

1. Ingrassare leggermente il codolo dell'utensile.

2. Inserire l'utensile fino a battuta nel porta-utensile e farlo scattare in posizione.

3. Dopo averlo innestato, esercitare trazione sull'utensile per controllare che sia bloccato in modo sicuro.

▶ Il prodotto è pronto all'uso.

4. Tirare indietro il dispositivo di blocco utensili fino a battuta ed estrarre l'utensile.

5.8 Protezione anticaduta 6

AVVERTIMENTO Pericolo di lesioni dovuto alla caduta utensile e/o degli accessori ▶ Utilizzare esclusivamente il cavo di ancoraggio utensile Hilti raccomandato per il prodotto. ▶ Prima di ogni utilizzo, controllare che il punto di fissaggio del cavo di ancoraggio utensile non presenti danni. Rispettare le direttive nazionali per i lavori in quota. Per questo prodotto utilizzare come protezione anticaduta esclusivamente la fune di sicurezza utensili Hilti #2261971. ▶ Fissare la fune di sicurezza utensili al prodotto con l'occhiello come mostrato nell'immagine. Controllare che sia fissata in modo sicuro. ▶ Fissare il gancio a carabina in una struttura portanti. Controllare che il moschettone sia fissato in modo sicuro. Prestare attenzione alle istruzioni per l'uso della fune di sicurezza utensili Hilti. 6 Utilizzo Rispettare le avvertenze per la sicurezza ed i segnali di avvertimento riportati nella presente documentazione e sul prodotto.

1. Premere l'interruttore On/Off.

2. Quindi premere l'interruttore di comando.

6.2 Selettore di funzione 7

▶ Impostare il selettore di funzione sulla posizione di lavoro desiderata. ▶ Il selettore di funzione non deve essere azionato quando l'attrezzo è in funzione. Pericolo di danneggiamento!

6.2.1 Foratura con percussione

Portare il selettore di funzione su: .

6.2.2 Foratura senza percussione

La foratura senza percussione è possibile con utensili dotati di codolo speciale. Tali utensili sono disponibili nella gamma di prodotti offerta da Hilti. In alternativa è possibile serrare con l'attacco a serraggio rapido ad esempio punte per legno o per acciaio con codolo cilindrico ed eseguire forature senza percussione.

Portare il selettore di funzione su: .102 Italiano 2267486 *2267486*

6.2.3 Posizionamento scalpello 7

PRUDENZA Pericolo di lesioni! Perdita del controllo sulla direzione dello scalpello. ▶ Non lavorare nella posizione "Posizionamento dello scalpello". Portare il selettore funzione in posizione "Scalpellatura" , fino a farlo scattare in sede. Lo scalpello può essere impostato in 24 diverse posizioni (ad intervalli di 15°). In questo modo è possibile lavorare sempre nella posizione ottimale sia con scalpelli piatti, sia con scalpelli sagomati.

Portare il selettore di funzione su: .

2. Ruotare lo scalpello fino alla posizione desiderata.

Portare il selettore di funzione su: , fino a farlo scattare in posizione. ▶ Il prodotto è pronto all'uso.

Portare il selettore di funzione su: .

6.3 Inserimento/disinserimento funzionamento continuo 8

Nella modalità di scalpellatura è possibile bloccare l'interruttore di comando con l'attrezzo in funzione.

1. Spingere in avanti il pulsante di blocco per il funzionamento continuo.

2. Premere l'interruttore On/Off.

3. Quindi premere a fondo l'interruttore di comando.

▶ Il prodotto funziona ora in modalità di funzionamento continuo.

4. Spingere indietro il pulsante di blocco per il funzionamento continuo.

▶ Il prodotto viene disattivato. 7 Cura e manutenzione AVVERTIMENTO Pericolo di lesioni con la batteria inserita ! ▶ Prima di tutti i lavori di cura e manutenzione rimuovere sempre la batteria! Cura del prodotto

• Rimuovere con cura lo sporco tenace attaccato all'attrezzo.

• Se presente, pulire con cautela le feritoie di ventilazione con una spazzola morbida ed asciutta.

• Pulire la carcassa solo con un panno leggermente inumidito. Non utilizzare prodotti detergenti contenenti silicone, poiché questi potrebbero danneggiare le parti in plastica.

• Utilizzare un panno pulito e asciutto per pulire i contatti del prodotto. Cura delle batterie al litio

• Non utilizzare mai una batteria con feritoie di ventilazione intasate. Pulire con cautela le feritoie di ventilazione con una spazzola asciutta e morbida.

• Evitare che la batteria venga esposta inutilmente a polvere o sporcizia. Mai esporre la batteria a elevata umidità (ad es. non immergere in acqua né esporre a pioggia). Se un batteria è stata bagnata, trattarla come una batteria danneggiata. Isolarla in un contenitore non infiammabile e rivolgersi al Centro Riparazioni Hilti.

• Tenere la batteria priva di olio e grasso esterni. Non lasciare che sulla batteria si accumuli inutilmente polvere o sporcizia. Pulire la batteria con una spazzola morbida e asciutta o un panno pulito e asciutto. Non utilizzare prodotti detergenti contenenti silicone, poiché potrebbero danneggiare le parti in plastica. Non toccare i contatti della batteria stessa ed eliminare da essi il grasso non applicato dall'officina.

• Pulire la carcassa solo con un panno leggermente inumidito. Non utilizzare prodotti detergenti contenenti silicone, poiché potrebbero danneggiare le parti in plastica.*2267486* 2267486 Italiano 103 Manutenzione

• Controllare regolarmente che tutte le parti visibili non presentino danneggiamenti e che gli elementi di comando funzionino perfettamente.

• Non utilizzare il prodotto in caso di danneggiamenti e / o anomalie di funzionamento. Fare riparare immediatamente l'attrezzo dal Centro Riparazioni Hilti.

• Terminati gli interventi di cura e manutenzione ripristinare tutti i dispositivi di protezione e controllare tale che funzionino perfettamente. Per un sicuro funzionamento dell'attrezzo utilizzare solamente ricambi e materiali di consumo originali. Le parti di ricambio, i materiali di consumo e gli accessori autorizzati da Hilti per il vostro prodotto sono disponibili presso il vostro Hilti Store oppure all'indirizzo: www.hilti.group 8 Trasporto e magazzinaggio degli utensili a batteria e delle batterie Trasporto PRUDENZA Avvio accidentale durante il trasporto ! ▶ Trasportare sempre i prodotti con la batteria estratta! ▶ Estrarre la/le batteria/e. ▶ Non trasportare mai le batterie alla rinfusa. Durante il trasporto, le batterie devono essere preferibilmente protette da urti e vibrazioni eccessive e da qualsiasi materiale conduttivo o isolate da altre batterie, in modo che non vengano a contatto con altri poli della batteria e provochino un cortocircuito. Rispettare le normative locali per le batterie. ▶ Le batterie non possono essere inviate per posta. Rivolgersi ad uno spedizioniere se si intende spedire batterie non danneggiate. ▶ Prima di ogni utilizzo nonché prima e dopo un lungo trasporto, controllare che il prodotto e le batterie non presentino danneggiamenti. Magazzinaggio AVVERTIMENTO Danneggiamento accidentale dovuto a batterie difettose o con perdite di liquido ! ▶ Conservare sempre i prodotti con la batteria estratta! ▶ Immagazzinare il prodotto e le batterie in un luogo fresco e asciutto. Rispettare i valori limite di temperatura riportati nei dati tecnici. ▶ Non conservare le batterie sul il caricabatteria. Rimuovere sempre la batteria dal caricabatterie dopo il processo di carica. ▶ Non immagazzinare mai le batterie al sole, su fonti di calore o dietro a vetri. ▶ Lasciare l'attrezzo e le batterie fuori dalla portata dei bambini e di personale non autorizzato. ▶ Prima di ogni utilizzo nonché prima e dopo un lungo periodo di magazzinaggio, controllare che il prodotto e le batteri non presentino danneggiamenti. 9 Supporto in caso di anomalie Per tutte le anomalie, osservare l'indicatore del livello di carica e l'indicatore di anomalie della batteria. Vedere capitolo Indicazioni della batteria al litio. In caso di anomalie non indicate nella presente tabella o che non è possibile risolvere per proprio conto, si prega di rivolgersi al nostro Centro Riparazioni Hilti. Anomalia Possibile causa Soluzione La percussione non funziona. Il prodotto è troppo freddo. ▶ Posizionare l'attrezzo sul ma- teriale di fondo e lasciarlo in funzione al minimo della po- tenza. Se necessario ripetere l'operazione finché il dispositivo di percussione non funziona.104 Italiano 2267486 *2267486* Anomalia Possibile causa Soluzione La batteria si scarica più rapi- damente del solito. Condizioni della batteria non otti- mali. ▶ Richiedere le condizioni della batteria. Capitolo "indica- zioni della batteria al litio"

• Pagina 97. La batteria non scatta in sede con un "clic" udibile. Attacchi della batteria sporchi. ▶ Pulire il nasello di arresto ed inserire nuovamente la batteria nell'attrezzo. I LED della batteria non indi- cano nulla. Batteria difettosa. ▶ Rivolgersi al Centro Riparazioni Hilti. L'alberino dell'attrezzo non gira. È stata superata la temperatura d'esercizio ammessa per l'elettro- nica del prodotto. L'indicatore ON/OFF lampeggia. ▶ Far raffreddare il prodotto. Batteria non completamente inse- rita. ▶ Inserire la batteria in posizione, fino ad udire un clic percettibile. Il prodotto si spegne automa- ticamente. Protezione contro il sovraccarico attiva. L'indicatore ON/OFF lampeggia. ▶ Lasciare l'interruttore di co- mando. Far raffreddare il prodotto. Azionare nuovamente l'interruttore di comando. Ri- durre il carico dell'attrezzo. Il prodotto si spegne quando la punta si blocca. È stato attivato il dispositivo di protezione elettronico, al fine di evitare un'ulteriore bloccaggio del disco. ▶ Rilasciare la punta. Forte sviluppo di calore nel prodotto o nella batteria. Guasto elettrico. ▶ Spegnere immediatamente il prodotto. Rimuovere la batteria ed osservarlo. Lasciare che si raffreddi. Contattare il Centro Riparazioni Hilti. Il prodotto è sovraccarico (limiti di utilizzo superati). ▶ Scegliere un prodotto adatto per il tipo di applicazione. I LED della batteria non indi- cano nulla. Batteria difettosa. ▶ Rivolgersi al Centro Riparazioni Hilti. Il prodotto non ha piena po- tenza. Interruttore di comando non com- pletamente premuto. ▶ Premere l'interruttore di co- mando fino allo scatto. Tasto metà potenza inserito. ▶ Premere il tasto "Metà potenza". La punta non gira. Il selettore di funzione non è inne- stato oppure si trova in posizione "Scalpellatura" o in posizione "Posizionamento scalpello" . ▶ Quando l'attrezzo è fermo, spostare il selettore di funzione in posizione di "Foratura con percussione" . L'utensile non può essere estratto dal mandrino. Porta-utensile non arretrato com- pletamente. ▶ Tirare indietro il dispositivo di blocco utensili fino a battuta ed estrarre l'utensile. Impugnatura laterale non montata correttamente. ▶ Allentare e montare corretta- mente l'impugnatura laterale in modo che il nastro di serraggio e l'impugnatura laterale stessa si innestino nell'apposito incavo. Il prodotto non si avvia. È attivato il blocco elettronico del- l'avviamento dopo un'interruzione di corrente. ▶ Spegnere e riaccendere il prodotto. L'indicatore di servizio è ac- ceso. È stato raggiunto il tempo limite per la manutenzione. ▶ Fare riparare il prodotto da un Centro Riparazioni Hilti. L'indicatore di servizio lam- peggia. Danni al prodotto. ▶ Fare riparare il prodotto da un Centro Riparazioni Hilti.*2267486* 2267486 Polski 105 Anomalia Possibile causa Soluzione L'indicatore ON/OFF lampeg- gia. Prodotto sovraccaricato per breve tempo. ▶ Rilasciare l'interruttore di co- mando ed azionarlo nuova- mente. Protezione contro il surriscalda- mento. ▶ Lasciare raffreddare il prodotto e pulire le feritoie di ventilazione. 10 Smaltimento AVVERTIMENTO Pericolo di lesioni a causa di uno smaltimento non conforme! Pericoli per la salute imputabili alla fuoriuscita di gas o liquidi. ▶ Non spedire né inviare le batterie danneggiate! ▶ Coprire i collegamenti con materiale non conduttivo per evitare cortocircuiti. ▶ Smaltire le batterie in modo che non possano finire in mano ai bambini. ▶ Smaltire la batteria presso l'Hilti Store di fiducia oppure rivolgersi alla propria azienda di smaltimento competente. I prodotti Hilti sono in gran parte realizzati con materiali riciclabili. Condizione essenziale per il riciclaggio è che i materiali vengano accuratamente separati. In molti Paesi Hilti ritira il vostro vecchio attrezzo. Rivolgetevi al Servizio Clienti Hilti oppure al vostro referente Hilti. ▶ Non gettare gli attrezzi elettrici, le apparecchiature elettroniche e le batterie tra i rifiuti domestici. 11 Garanzia del costruttore ▶ In caso di domande sulle condizioni di garanzia, rivolgersi al partner locale Hilti. 12 Ulteriori informazioni Per ulteriori informazioni riguardo ad utilizzo, tecnologia, aspetti ambientali e riciclaggio, consultare il seguente link: qr.hilti.com/manual/?id=2267486&id=2267488 Tale link è riportato, come codice QR, anche all'ultima pagina della documentazione. Oryginalna instrukcja obsługi 1 Informacje na temat instrukcji obsługi
