TE 6022 - Martillo HILTI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Perforador-cincelador SDS-Max inalámbrico
Marca	Hilti
Modelo	TE 6022
Alimentación	Batería Li-Ion 21,6 V (serie B 22)
Peso (sin batería)	6,34 kg
Energía de impacto (EPTA 05)	8,1 J
Rango de perforación (hormigón/ladrillo)	12 mm - 55 mm
Temperatura de servicio	-17 °C a 60 °C
Temperatura de almacenamiento	-20 °C a 70 °C
Nivel de presión acústica	95 dB (K=3 dB)
Nivel de potencia acústica	106 dB (K=3 dB)
Vibraciones (cincelado)	9,1 m/s² (B22-110) / 8,2 m/s² (B22-255)
Funciones principales	Perforación con percusión, perforación sin percusión, cincelado, posicionamiento del cincel (24 posiciones)
Seguridad	Parada de emergencia electrónica ATC, reducción activa de vibraciones AVR, protección contra sobrecargas
Portaherramientas	SDS-Max
Batería compatible	Hilti B 22 (Li-Ion)
Cargador recomendado	Cargadores Hilti de la serie B 22
Mantenimiento	Limpiar las rejillas de ventilación con un cepillo suave, la carcasa con un paño húmedo
Piezas de repuesto	Utilizar exclusivamente piezas originales Hilti
Garantía	Consultar al socio Hilti local
Uso previsto	Perforación y cincelado en hormigón, mampostería, metal, madera

Preguntas frecuentes - TE 6022 HILTI

¿Cómo cambiar el cincel en el TE 6022?

Para cambiar el cincel, primero retire la batería para evitar un arranque accidental. Tire del dispositivo de bloqueo de la herramienta hasta el tope y saque la herramienta extraíble. Para montar un nuevo cincel, engrase ligeramente el vástago e insértelo a fondo en el portaherramientas hasta que encaje. Verifique la fijación tirando de él.

¿Qué significa el indicador de mantenimiento encendido?

El indicador de mantenimiento encendido significa que se ha alcanzado el tiempo de funcionamiento para un mantenimiento. Haga reparar el producto por el S.A.V. Hilti. Si el indicador parpadea, el producto está dañado y debe repararse de inmediato.

¿Cómo ajustar la potencia del TE 6022?

Después de conectar la batería, el producto está ajustado a plena potencia. Presione la tecla 'media potencia' para pasar a media potencia (el indicador correspondiente se enciende). Vuelva a presionar para volver a plena potencia (el indicador se apaga). El variador electrónico de velocidad también permite un ajuste continuo.

¿Qué hacer si la percusión no funciona?

Si la herramienta está demasiado fría, colóquela sobre el material y déjela girar en vacío hasta que el mecanismo de percusión funcione. Verifique también que el selector de función esté en la posición 'Perforación con percusión'. Si el problema persiste, contacte al S.A.V. Hilti.

¿Cómo recargar la batería del TE 6022?

Utilice únicamente un cargador Hilti de la serie B 22. Antes de la carga, asegúrese de que los contactos de la batería y del cargador estén limpios y secos. La temperatura de carga recomendada está entre -10 °C y 45 °C. Consulte el manual de instrucciones del cargador para más detalles.

¿Cómo utilizar el posicionamiento del cincel?

Ajuste el selector de función en la posición de posicionamiento del cincel. Gire el cincel a la posición deseada (24 posiciones posibles). Luego, gire el selector a la posición 'Cincelado' hasta que encaje. Nunca trabaje con el selector en la posición de posicionamiento.

¿Qué significan los LED de la batería?

Los LED indican el estado de carga: 4 verdes = 100-71%, 3 verdes = 70-51%, 2 verdes = 50-26%, 1 verde = 25-10%, 1 verde parpadeante lenta = <10%, 1 verde parpadeante rápida = descargada. Un parpadeo amarillo indica un defecto (sobrecarga, temperatura), rojo parpadeante = batería bloqueada. Consulte el manual para más detalles.

¿Cómo limpiar el TE 6022?

Retire siempre la batería antes de la limpieza. Limpie las rejillas de ventilación con un cepillo suave y seco. La carcasa se puede limpiar con un paño ligeramente húmedo. No use limpiadores a base de silicona. Los contactos del producto deben limpiarse con un paño seco.

¿Cómo transportar el aparato de forma segura?

Retire siempre la batería antes del transporte. Nunca transporte las baterías sueltas; deben estar protegidas contra golpes y aisladas para evitar cortocircuitos. Respete las prescripciones locales para el transporte de baterías. Utilice la correa portaherramientas Hilti recomendada para trabajos en altura.

¿Dónde encontrar piezas de repuesto para el TE 6022?

Utilice exclusivamente piezas de repuesto y consumibles originales Hilti. Puede encontrarlos en una tienda Hilti o en el sitio web www.hilti.group. Para cualquier reparación, contacte al S.A.V. Hilti autorizado.

MANUAL DE USUARIO TE 6022 HILTI

Manual de instrucciones original

1 Información sobre el manual de instrucciones

1.1 Acerca de este manual de instrucciones

• Lea detenidamente este manual de instrucciones antes de la puesta en servicio. Ello es imprescindible para un trabajo seguro y un manejo sin problemas.
• Observe las indicaciones y advertencias de seguridad en este manual de instrucciones y en el producto.
• Conserve este manual de instrucciones junto con el producto y entréguelo a otras personas si cede el producto. Asegúrese de que este manual de instrucciones se incluya siempre con el producto.

1.2 Explicación de símbolos

1.2.1 Avisos

Las advertencias de seguridad advierten de peligros derivados del manejo del producto. Se utilizan las siguientes palabras de peligro:

PELIGRO

PELIGRO!

Término utilizado para un peligro inminente que pueda ocasionar lesiones graves o incluso la muerte.

ADVERTENCIA

ADVERTENCIA!

Término utilizado para un posible peligro que pueda ocasionar lesiones graves o incluso la muerte.

PRECAUCIÓN

PRECAUCIÓN

• Término utilizado para una posible situación peligrosa que pueda ocasionar lesiones o daños materiales.

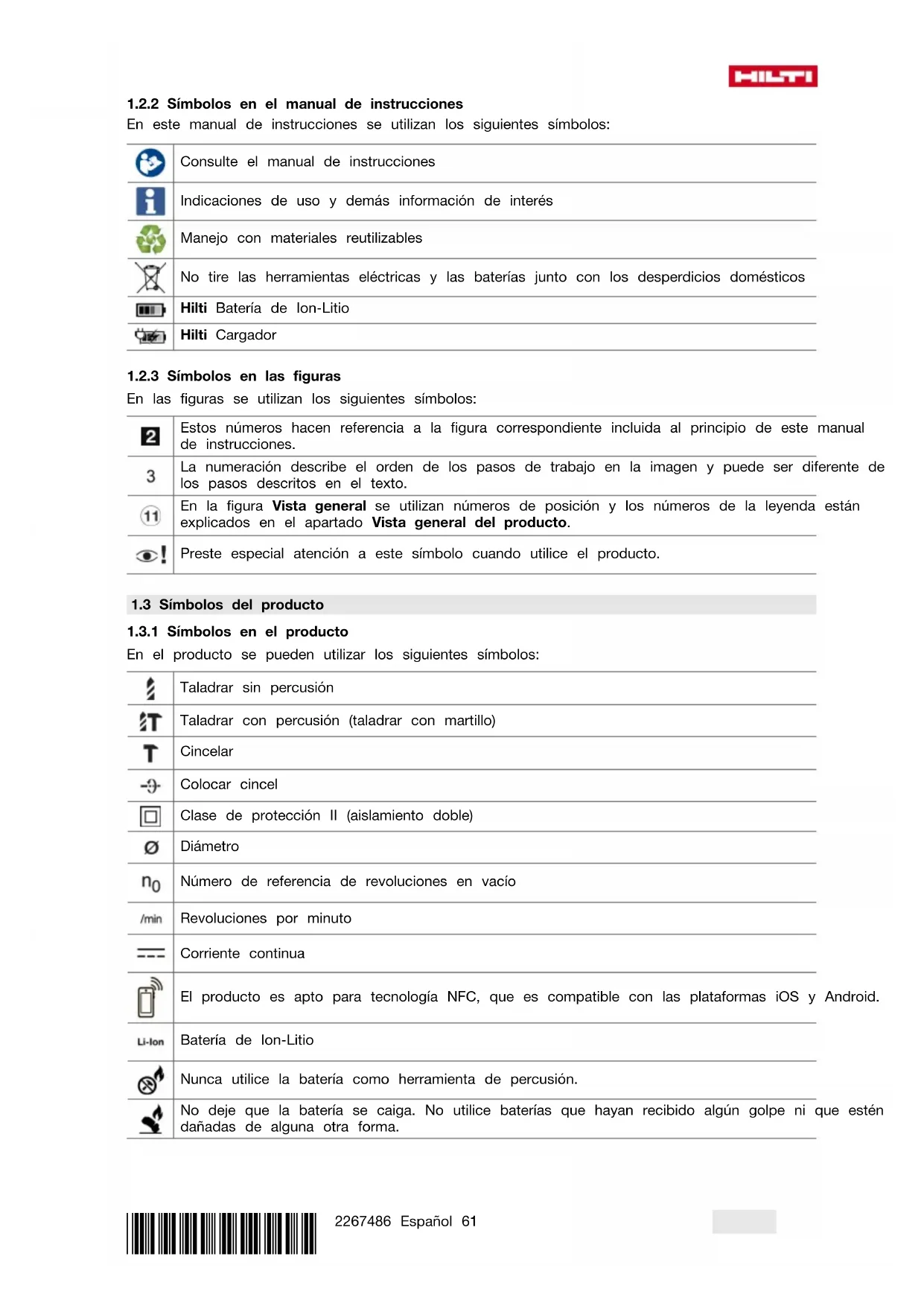

1.2.2 Símbolos en el manual de instrucciones

En este manual de instrucciones se utilizan los siguientes símbolos:

	Consulte el manual de instructuciones
	Indicaciones de uso yDEMás información de interés
	Manejo con materiales reutilizables
	No tire las herramrientas electricas y las baterías jusqu con los despedicios domesticos
	Hilti Batería de Ion-Litio
	Hilti Cargador

1.2.3 Símbolos en las figuras

En las figuras se utilizan los siguientes símbolos:

2	Estos númeroos hacer referencia a la figura correspondiente incluida al principio de este manual de instruciones.
3	La numeración describe elorden de los pasos de trabajo en laImagen y pueda ser不一样de los pasos descritos en el texto.
11	En la figura Vista general se utilizes númeroos de posición y los númeroos de la leyenda estánpreplicados en el apartado Vista general del producto.
6!	Preste especial atencion a este símbolo cuando utilize el producto.

1.3 Símbolos del producto

1.3.1 Símbolos en el producto

En el producto se pueden usar los siguientes símbolos:

2	Taladrar sin percusión
3T	Taladrar con percusión (taladrar con martillo)
T	Cincelar
-9	Colocar cincel
	Clase de protección II (aislamento doble)
0	Diámetro
n0	Número de referencia de revoluciones en vacío
/min	Revoluciones por minuto
-	Corriente continua
	El producto es apto para TECHNOLOGY NFC, que es compatible con las plataformas iOS y Android.
Li-Ion	Batería de Ion-Litio
	Nunca utilise la batería como herramienta de percusión.
	No deje que la batería se caiga. No utilise baterías que hayan recibidoalgún golpe ni que estén dañadas de alguna other forma.

1.4 Conexión y desconexión

Símbolos

El producto está conectado

El producto está desconectado

1.5 Información del producto

Los productos han sido diseñados para usuarios profesionales y solo personal autorizado y debidamente formado puede utilizar y llevar a cabo su mantenimiento y conservación. Este personal debe estar especialmente instruido en lo referente a los riesgos de uso. La realización del producto y sus dispositivos auxiliares puede conllevar riesgos para el usuario en caso de manejarse de forma inadecuada por personal no cualificado o utilizarse para usos diferentes a los que están destinados.

La denominación del modelo y el número de serie están indicados en la placa de identificación.

• Escribe el número de serie en la etiqueta. Necesitarás los datos del producto para realizar consultas a nuestros representantes o al Departamento de Servicio Técnico.

Datos del producto

Martillo perforador SDS-Max TE 60-22
Generación 04
N° de série

1.6 Declaración de conformidad

Bajo su exclusiva responsabilidad, el fabricante declara que el producto aquí descrito cumple con la legislación y normas vigentes. Encontrará una reproducción de la declaración de conformidad al final de este documento.

La documentación técnica se incluye depositada ahora:

2.1 Indicaciones generales de seguridad para herramientas eléctricas

ADVERTENCIA: Lea con atención todas las indicaciones de seguridad, instrucciones, ilustraciones y datos técnicos correspondientes a esta herramienta eléctrica. La negligencia en el cumplimiento de las instrucciones que se describen a continuación podría provocar descargas eléctricas, incendios o lesiones graves.

Conserve todas las instrucciones e indicaciones de seguridad para futuras consultas.

El término "herramienta eléctrica" empleado en las indicaciones de seguridad se refiere a herramientas eléctricas portátiles, ya sea con cable de red o sin cable, en caso de ser accionadas por batería.

Seguridad en el puesto de trabajo

• Mantenga su área de trabajo limpia y bien iluminada. El desorden o una iluminación deficiente de las zonas de trabajo pueden provocar accidentes. No utilice la herramienta eléctrica en un entorno con peligro de explosión en el que se encuentren líquidos, gases o polvos inflamables. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.
• Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta.

Seguridad eléctrica

• El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente realizada. No se debe modificar el enchufe en forma alguna. No utilice enchufes adaptadores para las herramientas eléctricas con puesta a tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de descarga eléctrica. Evite el contacto corporal con superficies que tengan puesta a tierra, como pueda ser tubos, calefacciones, cocinas y frigoríficos. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra.

No exponga las herramientas eléctricas a la lluvia y evite que penetren líquidos en su interior. El riesgo de recibir descargas eléctricas aumenta si penetra agua en la herramienta eléctrica. No utilice el cable de conexión para transportar o colgar la herramienta eléctrica ni tire de él para extraer el enchufe de la toma de corriente. Mantenga el cable de conexión alejado de fuentes de calor, aceite, aristas afiladas o piezas móviles. Los cables de conexión dañados o enredados pueden provocar descargas eléctricas. - Cuando trabaje al aire libre con una herramienta eléctrica, utilice exclusivamente un alargador adecuado para exteriores. La utilización de un alargador adecuado para su uso en exteriores evita el riesgo de una descarga eléctrica. - Cuando no pueda evitarse el uso de la herramienta eléctrica en un entorno húmedo, utilice un interruptor de corriente de defecto. La utilización de un interruptor de corriente de defecto evita el riesgo de una descarga eléctrica.

Seguridad de las personas

Permanezca atento, preste atención durante el trabajo y utilice la herramienta eléctrica con prudencia. No utilice una herramienta eléctrica si está cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. Un momento de descuido al utilizar la herramienta eléctrica podrá producir graves lesiones. - Utilice el equipo de seguridad personal adecuado y lleve siempre gafas protectoras. El riesgo de lesiones se reduce considerablemente si, según el tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de seguridad personal adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco de protección o protección para los oídos. Evite una puesta en servicio fortuita de la herramienta. Asegúrese de que la herramienta eléctrica está apagada antes de alzarla, transportarla, conectarla a la toma de corriente o insertar la batería. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión o si introduce el enchufe en la toma de corriente con la herramienta conectada, podrá producirse un accidente. Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza giratoria puede producir lesiones al ponerla en funcionamiento. Evite adoptar posturas forzadas. Procure que la postura sea estable y manténgase siempre en equilibrio. De esta forma podrá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. - Utilice ropa adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento. Siempre que sea posible montar equipos de aspiración o captación de polvo, asegúrese de que están conectados y de que se utilizan correctamente. El uso de un sistema de aspiración de polvo reduce los riesgos derivados del polvo. No se crea a salvo de cualquier riesgo ni pase por alto ninguna de las normas de seguridad relativas a las herramientas eléctricas, aun cuando esté familiarizado con la herramienta eléctrica y tenga larga experiencia en su uso. Una actuación negligente puede provocar lesiones graves en cuestión de segundos.

Uso y manejo de la herramienta eléctrica

No sobrecargue la herramienta. Utilice la herramienta eléctrica adecuada para el trabajo que se dispone a realizar. Con la herramienta eléctrica apropiada podrá trabajar mejor y de modo más seguro bajo el margen de potencia indicado. No utilice herramientas eléctricas con el interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben repararse. - Extraiga el enchufe de la toma de corriente o retire la batería extraíble antes de efectuar cualquier ajuste en la herramienta, cambiar accesorios o en caso de no utilizar la herramienta durante un tiempo prolongado. Esta medida preventiva evita el riesgo de arranque accidental de la herramienta eléctrica. - Guarde las herramientas eléctricas que no utilice fuera del alcance de los niños. No permita utilizar la herramienta a ninguna persona que no esté familiarizada con ella o que no haya leído este manual de instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. - Cuide su herramienta eléctrica y los accesorios adecuadamente. Compruebe si las piezas móviles de la herramienta funcionan correctamente y sin atascarse, y si existen piezas rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Encargue la reparación de las piezas defectuosas antes de usar la herramienta eléctrica. Muchos accidentes son consecuencia de un mantenimiento inadecuado de la herramienta eléctrica.

• Mantenga los útiles limpios y afilados. Las herramientas de corte bien cuidadas y con aristas afiladas se atascan menos y se guían con más facilidad.
• Utilice la herramienta eléctrica, los accesorios, útiles de inserción, etc., de acuerdo con estas instrucciones. Para ello, tenga en cuenta las condiciones de trabajo y la tarea que se va a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.
• Mantenga las empuñaduras y las superficies de contacto secas, limpias y sin residuos de aceite o grasa. Las empuñaduras y superficies de contacto resbaladizas impiden manejar y controlar la herramienta eléctrica con seguridad en situaciones imprevistas.

Uso y manejo de la herramienta de batería

• Cargue las baterías únicamente con los cargadores recomendados por el fabricante. Existe riesgo de incendio al intentar cargar baterías de un tipo diferente al previsto para el cargador.
• Utilice únicamente las baterías previstas para la herramienta eléctrica. El uso de otro tipo de baterías puede provocar daños e incluso incendios. Si no utiliza la batería, guárdela separada de clips, monedas, llaves, clavos, tornillos y demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos de la batería puede causar quemaduras o incendios.
• La realización inadecuada de la batería puede provocar fugas de líquido. Evite el contacto con este líquido. En caso de contacto accidental, enjuague el área afectada con abundante agua. En caso de contacto con los ojos, acuda además inmediatamente a un médico. El líquido de la batería puede irritar la piel o producir quemaduras.
• No utilice baterías dañadas o modificadas. Una batería dañada o modificada puede tener un comportamiento imprevisible y provocar incendios, explosiones o riesgo de lesiones.
• No exponga la batería al fuego o a temperaturas muy elevadas. El fuego o las temperaturas superiores a 130 °C (265 °F) pueden provocar una explosión.
• Siga todas las instrucciones relativas a la energía y no cargue nunca la batería o la herramienta de batería excediendo el rango de temperatura indicado en el manual de instrucciones. Una carga incorrecta o fuera del rango de temperatura permitido puede aumentar la energía almacenada en la batería.

Servicio Técnico

• Solicite que un profesional lleve a cabo la reparación de su herramienta eléctrica y que utilice exclusivamente piezas de repuesto originales. Solamente así se garantiza la seguridad de la herramienta. No realice nunca el mantenimiento de baterías dañadas. Cualquier mantenimiento de las baterías debe llevarlo a cabo el fabricante o un centro del Servicio de Atención al Cliente autorizado.

2.2 Indicaciones de seguridad para martillos

Indicaciones de seguridad para todos los trabajos

• Utilice protección para los oídos. El ruido constante puede reducir la calidad auditiva.
• Utilice las empuñaduras adicionales que se suministran con la herramienta. La pérdida del control puede causar lesiones.
• Sujete la herramienta por las empuñaduras aisladas cuando realice trabajos en los que el útil de inserción pueda entrar en contacto con cables eléctricos ocultos. El contacto con los cables conductores puede transmitir la conductividad a las partes metálicas y producir descargas eléctricas.

Indicaciones de seguridad al utilizar la broca larga

• Inicie el proceso de perforación siempre con velocidad baja y cuando la broca está en contacto con la pieza de trabajo. A velocidades elevadas, la broca se puede doblar un poco si gira libremente sin entrar en contacto con la pieza de trabajo, lo que puede provocar lesiones. No aplique una presión excesiva y solo en sentido longitudinal respecto a la broca. Las brocas pueden doblarse y, por consiguiente, romperse o provocar la pérdida del control e incluso lesiones.

2.3 Indicaciones de seguridad adicionales para el martillo perforador

Seguridad de las personas

• Utilice el producto y los accesorios solo si está en perfecto estado técnico. No efectúe nunca manipulaciones o modificaciones en el producto ni en los accesorios.
• Riesgo de lesiones en caso de caída de herramientas o accesorios. Antes de iniciar el trabajo, asegúrese de que la batería y los accesorios montados estén bien fijados.
• Mantenga siempre las rejillas de ventilación despejadas. Riesgo de quemaduras debido a rejillas de ventilación cubiertas.
• Durante el proceso de taladrado, proteja la zona opuesta al lugar donde se realiza el trabajo, ya que pueden desprenderse cascotes y causar heridas a otras personas.
• Sujete siempre el producto con ambas manos por las empuñaduras previstas. Mantenga las empuñaduras secas y limpias.
• Mantenga siempre una posición firme cuando utilice el producto. Asegúrese siempre de que mantiene el equilibrio y controla la herramienta antes de empezar a trabajar.
• Evite tocar las piezas en movimiento. Existe riesgo de lesiones.
• Al trabajar con el material pueden saltar astillas. Al saltar, el material puede hacer daño en los ojos y en el cuerpo. Cuando utilice el producto, lleve protección para los ojos, casco de protección y protección para los oídos. Si no usa ningún aspirador de polvo, utilice además una mascarilla ligera.
• Utilice guantes de protección para cambiar la herramienta. El contacto con la herramienta de inserción puede producir cortes y quemaduras.
• El polvo que se genera al pulir, lijar, cortar y taladrar puede contener productos químicos peligrosos, como, por ejemplo, plomo o pinturas basadas en plomo; ladrillos, hormigón y otros productos de mampostería, piedra natural y otros productos que contengan silicatos; determinadas maderas, como el roble o el haya, o las maderas tratadas químicamente, o amianto o materiales que contengan asbesto. La exposición del usuario y las personas circundantes debe regularse según la clase de peligro de los materiales con los que se trabaja. Tome las medidas necesarias para mantener la exposición a un nivel seguro, p. ej., mediante el uso de un sistema de recogida de polvo o una mascarilla adecuada. Las medidas genéricas para reducir la exposición son, entre otras:
• trabajar en un espacio bien ventilado;
• evitar el contacto prolongado con el polvo; desviar el polvo de la cara y el cuerpo;
• usar prendas protectoras y lavar con agua y jabón las zonas expuestas.
• Efectúe pausas breves y ejercicios para mejorar la circulación de los dedos. Tras muchas horas de trabajo expuesto a vibraciones intensas, pueden surgir complicaciones en los vasos sanguíneos o en el sistema nervioso en dedos, manos o articulaciones de las manos.

Seguridad eléctrica

• Antes de empezar a trabajar, compruebe si la zona de trabajo oculta cables eléctricos, tuberías de gas o cañerías de agua. Las partes metálicas exteriores del producto pueden provocar una descarga eléctrica o una explosión si se daña un cable eléctrico, una tubería de gas o una cañería de agua.

Manipulación y realización segura de las herramientas eléctricas

• Desconecte inmediatamente la herramienta eléctrica si se bloquea el útil. El producto se puede desviar lateralmente. No conecte el producto hasta que este se encuentre en la posición de trabajo.
• Al cincelar techos, muros y suelos, mantenga siempre una posición segura y firme. De lo contrario, podrá perder el equilibrio al traspasar el material repentinamente.
• Espere hasta que el producto se haya detenido antes de apoyarlo en ninguna superficie.

2.4 Manipulación y realización segura de las baterías

• Tenga en cuenta las siguientes indicaciones de seguridad para el manejo y el uso seguros de las baterías de ion-litio. En caso de no respetarlas, puede sufrir irritación de la piel, lesiones corrosivas graves, quemaduras químicas, fuego o explosiones.
• Utilice las baterías solo si están en perfecto estado técnico.
• Manipule las baterías con cuidado a fin de evitar daños o escapes de líquido altamente peligroso para su salud. Las baterías no deben modificarse ni manipularse en ningún caso. Las baterías no se deben destruir, comprimir, calentar por encima de 80 °C (176 °F) ni quemar. No utilice ni cargue baterías que hayan recibido algún golpe ni que estén dañadas de otra forma. Compruebe con regularidad si las baterías presentan signos de daños. No utilice nunca baterías recicladas o reparadas.
• Nunca utilice la batería o una herramienta eléctrica de batería como herramienta de percusión.
• No exponga nunca las baterías a radiación solar directa, temperaturas elevadas, chispas o llamas abiertas. Esto puede provocar explosiones. No toque los polos de la batería con los dedos, con herramientas, con joyas o con otros objetos conductores de la electricidad. Esto puede dañar la batería y provocar daños materiales y lesiones.

• Mantenga las baterías alejadas de la lluvia, la humedad y los líquidos. Si entra humedad, pueden producirse cortocircuitos, descargas eléctricas, quemaduras, incendios y explosiones.
• Utilice únicamente cargadores y herramientas eléctricas concebidos para este tipo de baterías. Para ello, consulte las indicaciones recogidas en el manual de instrucciones correspondiente.

No utilice ni almacene la batería en entornos con peligro de explosión.

Si al tocar la batería detecta que está muy caliente, puede deberse a una avería en la herramienta. Coloque la batería en un lugar visible, no inflamable, a suficiente distancia de otros materiales inflamables. Deje que la batería se enfríe. Si, después de una hora, la herramienta sigue estando demasiado caliente para tocarla, significa que está averiada. Diríjase al Servicio Técnico de Hilti o lea el documento «Indicaciones de seguridad y uso de las baterías de ion-litio de Hilti».

Tenga en cuenta las directivas especiales aplicables al transporte, almacenamiento y uso de las baterías de ion-litio. → página 73

Lea las instrucciones de seguridad y uso de las baterías de ion-litio de Hilti, que puede encontrar escaneando el código QR que se encuentra al final de estas instrucciones de uso.

3 Descripción

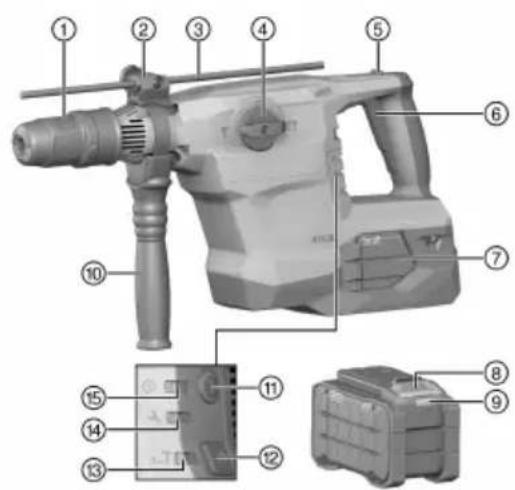

3.1 Vista general del producto 1

① Portaútiles ② Tope de profundidad - Ajuste (accesorio) ③ Tope de profundidad (accesorio) ④ Interruptor selector de sistemas ⑤ Botón de fijación para marcha continua del cincel ⑥ Conmutador de control ⑦ Batería ⑧ Tecla de desbloqueo de la batería ⑨ Indicador de estado de la batería Empuñadura lateral Interruptor de conexión y desconexión Tecla de media potencia Indicador de media potencia ⑭ Indicador de funcionamiento Indicador conexión/desconexión

3.2 Uso conforme a las prescripciones

El producto descrito es un martillo perforador SDS-Max accionado por batería con un mecanismo de percusión neumático. Es adecuado para trabajos de taladrado en hormigón, mampostería, madera y metal. Además, el producto se puede utilizar en trabajos sencillos y de mediana envergadura de cincelado en mampostería y para repasar en hormigón.

• Utilice únicamente las baterías de Ion-Litio Hilti Nuron de la serie B 22 para este producto. Para garantizar que este producto ofrezca un rendimiento óptimo, Hilti recomienda utilizar las baterías indicadas en la tabla que encontrará al final de este manual de instrucciones.
• Para estas baterías utilice exclusivamente los cargadores Hilti de las series indicadas en la tabla que encontrará al final de este manual de instrucciones.

3.3 Anclaje por socavado

El producto es adecuado para fijar anclajes por socavado seleccionados. Utilice exclusivamente útiles de inserción apropiados.

Para más información, póngase en contacto con el Servicio Técnico de Hilti.

3.4 ATC

El producto está equipado con la desconexión ATC (Active Torque Control).

Si el útil de inserción se bloquea o atasca, el producto empieza a girar repentinamente de forma incontrolada en sentido opuesto. ATC detecta ese giro anómalo y desconecta inmediatamente el producto.

Para garantizar un funcionamiento correcto, se debe poder girar el producto.

Tras la desconexión rápida, desconecte el producto y vuelva a conectarlo.

El producto está equipado con un sistema Active Vibration Reduction (AVR), que reduce considerablemente las vibraciones.

3.6 Indicador de funcionamiento

El producto está equipado con un indicador de funcionamiento con señal luminosa.

3.6.1 MMI

Estado Significado
El indicator de funciona está encendido.	Se ha alcanzado el plazo de funciona de la herramipta hasta lasuma de revision por parte del Servicio Técnico.
El indicator de funciona parpádea.	Encargue la reparación del producto al Servicio Técnico de Hilti.
El indicator de conexión/defconexión está encerde.	El producto está connectado
El indicator de conexión/defconexión parpádea.	El producto está disconnectado cuando a un fallo temporal.
El indicator de conexión/defconexión está apagado.	El producto está disconnectado.
El indicator de media potencia está encendido.	El producto funciona con media potencia.
El indicator de media potencia está apagado.	El producto funciona con la maxima potencia.

3.7 Suministro

Martillo perforador SDS-Max, empuñadura lateral, manual de instrucciones.

Encontrará otros productos del sistema autorizados para su producto en su Hilti Store o en Internet, en: www.hilti.group

3.8 Mostrar la batería Ion-Litio

Las baterías de Ion-Litio de Hilti pueden mostrar el estado de carga, los mensajes de error y el estado de la batería.

3.8.1 Visualización del estado de carga y de los mensajes de error

ADVERTENCIA

Riesgo de lesiones por la caída de la batería

• Con la batería colocada, asegúrese tras pulsar la tecla de desbloqueo de que la batería vuelva a encajar correctamente en el producto.

Para recibir una de las siguientes indicaciones, pulse brevemente la tecla de desbloqueo de la batería.

El estado de carga y las posibles averías también se muestran de forma permanente cuando el producto está conectado.

Estado Significado
Cuatro (4) LED encendidos permanece en verde	Estado dearga: 100 % a 71 %
Tres (3) LED encendidos permanece en verde	Estado dearga: 70 % a 51 %

Estado significado
Dias (2) LED se iluminan permanentemente en verde	Estado de carga: 50 % a 26 %
Un (1) LED está encondido permanente en hora	Estado de carga: 25 % a 10 %
Un (1) LED parpada lentamente en verde	Estado de carga: < 10 %
Un (1) LED parpados rápidamente en和地区	bétoris lon-Lilu está totalmente doscargada. Cargue la bateria. Si trás cagrar la bateria el LED sueque parpadiando rápidamente, diríjal es al Servicio Técnico de Hildi.
Un (1) LED parpados rápidamente en amarillo	La bateria de lon-Lilu y el producto concegetada alla ella estáan sobrecargado, demaslado calientes, demaslado frics o existe other error. Ponga el producto y la bateria en la temperatura de trabajo recommendada y no sobrecargel producto durante su uso. Si sique viendo el日消息, diríjal es al Servicio Técnico de Hildi.
Un (1) LED está encondido en amarillo La bateria lon-Lilu y el producto concegetado a ella no son compatibles. Diríjal es al service t'écnico de Hildi.
Un (1) LED parpados rápidamente en rojo La bateria lon-Lilu estábloqueada y no puede segurar utilizándoso. Diríjal es al service t'écnico de Hildi.

3.8.2 Visualización del estado de la batería

Para consultar el estado de la batería, mantenga pulsada la tecla de desbloqueo durante más de tres segundos. El sistema no detecta posibles configuraciones incorrectas de la batería debidas a un mal uso, como caídas, humedades, daños por calor externo, etc.

Estado Significado
Todo los LED se encienden como luz en movilaLa batería你可以 seguir utilizándose.
Todo los LED se encienden como luz en movilaLa batería你可以 seguir la Consulta sobre el的最佳 de la batería. Repita la operación o dirase al Servicio Técnico de Hildi.
Todo los LED se encienden como Luz en movilaLa batería你可以 seguir la Consulta sobre el的最佳 de la batería. Repita la operación o dirase al Servicio Técnico de Hildi.

4 Datos técnicos

	TE 60-22
Tensión nominal	21,8 V
Peso según EPTA Procedure 01 sin bateriaía	6,34 kg
Enería por impactoupon procedimiento EPTA 05	8.1 J

4.1 Batería

Tensión de servicios de la bateria	21,6 V
Peso bateria	Véase al final del manual de instrucciones
Temperatura ambiente en funciona	-17 °C ... 60 °C
Temperatura de almacenimiento	-20 °C ... 40 °C
Temperatura de la bateria al comenzar la carga	-10 °C ... 45 °C

4.2 Información sobre la emisión de ruidos y valores de vibración según EN 62841

Los valores de vibración y de presión acústica indicados en estas instrucciones han sido medidos conforme a los procedimientos de medición homologados y pueden utilizarse para la comparación de herramientas eléctricas. También resultan útiles para realizar un análisis de los riesgos de exposición.

Los datos indicados son específicos para las aplicaciones principales de la herramienta eléctrica. Los datos pueden, no obstante, registrar variaciones si la herramienta eléctrica se emplea para otras aplicaciones o con útiles de inserción distintos, o si se ha efectuado un mantenimiento insuficiente de la herramienta. En este caso, los riesgos de exposición podrían aumentar considerablemente durante toda la sesión de trabajo.

A fin de obtener un análisis preciso de los riesgos de exposición, también deben tenerse en cuenta los periodos en los que la herramienta eléctrica está desconectada o está en marcha, pero no realmente en uso. De este modo, los riesgos de exposición podrían reducirse considerablemente durante toda la sesión de trabajo.

Adopte medidas de seguridad adicionales para proteger al usuario del efecto del ruido y de las vibraciones: como por ejemplo: mantenimiento de la herramienta eléctrica y los útiles de inserción, mantener las manos calientes, organización de los procesos de trabajo, etc.

Valores de emisión de ruidos

	TE 60-22
Nivel de intensidad acústica (LpA)	95 dB
Incertidumbre del nivel de intensidad acústica (KpA)	3 dB
Nivel de potencia acústica (LWA)	106 dB
Incertidumbre del nivel de potencia acústica (KWA)	3 dB

Valor de emisión de vibraciones según EN 60745

Cincelado en hormigón (aCHeq) B 22-110		9,1 m/s2
	B 22-255	8,2 m/s2
Incertidumbre (K)		1,5 m/s2
Taladrar con martillo en hormigónh,(a) B 22-110		10,7 m/s2
	B 22-255	10,1 m/s2
Incertidumbre (K)		1,5 m/s2

5 Preparación del trabajo

ADVERTENCIA

Riesgo de lesiones por arranque involuntario.

• Antes de insertar la batería, asegúrese de que el producto correspondiente está desconectado. Retire la batería antes de realizar ajustes en la herramienta o de cambiar accesorios.

Respete las indicaciones de seguridad y las advertencias presentes en este documento y en el producto.

5.1 Carga de la batería

1. Antes de cargarla, lea el manual de instrucciones del cargador.
2. Asegúrese de que los contactos de la batería y del cargador estén limpios y secos.
3. Cargue la batería en un cargador autorizado. → página 66

5.2 Colocación de la batería

ADVERTENCIA

Riesgo de lesiones por cortocircuito o caída de la batería.

• Antes de insertar la batería, asegúrese de que los contactos de la batería y del producto estén libres de cuerpos extraños. Asegúrese de que la batería encaje siempre correctamente.
• Cargue completamente la batería antes de la primera puesta en servicio.
• Introduzca la batería en el producto hasta que encaje de forma audible.
• Compruebe que la batería está bien colocada.

5.3 Extracción de la batería

1. Pulse la tecla de desbloqueo de la batería.
2. Retire la batería del producto.

5.4 Montaje de la empuñadura lateral

PRECAUCIÓN

Riesgo de lesiones. Pérdida de control del producto.

• Asegúrese de que la empuñadura lateral está correctamente montada y fijada conforme a las prescripciones. Asegúrese de que la banda de sujeción está situada en la ranura del producto prevista para tal fin.

PRECAUCIÓN

Riesgo de lesiones. Obstáculo para el operario si el tope de profundidad está colocado pero no se utiliza.

Retire el tope de profundidad del producto.

1. Gire la empuñadura para sostener el soporte (banda de sujeción) de la empuñadura lateral.
2. Deslice el soporte (banda de sujeción) desde delante hacia atrás hasta la ranura prevista para ello.
3. Coloque la empuñadura lateral en la posición deseada.
4. Gire la empuñadura para fijar el soporte (banda de sujeción) de la empuñadura lateral.

5.5 Montaje del tope de profundidad (opcional)

1. Gire la empuñadura para soltar el soporte (banda de sujeción) de la empuñadura lateral.
2. Gire el mango para destensar el soporte (banda de sujeción) de la empuñadura lateral.
3. Introduzca el tope de profundidad desde delante en los 2 orificios guía previstos para este fin.
4. Gire el mango para fijar el soporte (banda de sujeción) de la empuñadura lateral.
5. Gire la empuñadura para fijar el soporte (banda de sujeción) de la empuñadura lateral.

5.6 Ajuste de la potencia

Después de introducir la batería, el producto siempre está ajustado para un funcionamiento con la máxima potencia.

1. Pulse la "tecla de media potencia". El producto pasa a funcionar a media potencia. Se enciende el "Indicador de media potencia".
2. Vuelva a pulsar la "tecla de media potencia". El producto pasa a funcionar a la máxima potencia. Se apaga el "Indicador de media potencia".

5.7 Inserción/extracción del útil

PELIGRO

Riesgo de incendio. Peligro por el contacto de la herramienta caliente con materiales fácilmente inflamables. No deje la herramienta caliente sobre un material fácilmente inflamable.

PRECAUCIÓN

Riesgo de lesiones por herramienta de inserción. El útil puede estar caliente o afilado.

• Utilice guantes de protección para cambiar el útil.

El uso de una grasa inadecuada puede provocar daños en el producto. Utilice únicamente grasa original de Hilti.

1. Engrase ligeramente el extremo del útil de inserción.
2. Encaje el útil de inserción en el portañil introduciéndolo hasta el tope.
3. Una vez insertado, tire del útil para comprobar que está encajado.
4. El producto está listo para funcionar.
5. Retire el bloqueo del útil hasta el tope y extraiga el útil de inserción.

5.8 Protección frente a caídas

ADVERTENCIA

Riesgo de lesiones por caída de herramientas o accesorios.

• Utilice únicamente la cuerda de amarre para herramientas Hilti recomendada para su producto.
• Antes de cada uso, compruebe que el punto de fijación de la cuerda de amarre para herramientas no presente posibles daños.

Tenga en cuenta las directivas nacionales para trabajo en altura.

Para este producto, utilice únicamente como protección frente a caídas la cuerda de amarre para herramientas Hilti #2261971.

Fije la cinta de amarre para herramientas con la correa del producto como se muestra en la figura. Compruebe que quede fijada de forma segura. Fije el mosquetón a una estructura portante. Compruebe que el mosquetón quede fijado de forma segura.

Tenga en cuenta el manual de instrucciones de la cuerda de amarre para herramientas Hilti.

6 Manejo

Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.

6.1 Conexión

1. Presione el interruptor de conexión y desconexión.
2. A continuación pulse el conmutador de control.

6.2 Interruptor selector de sistemas 7

• Sitúe el interruptor selector de funciones en la posición de trabajo que desee.
• El interruptor selector de funciones no debe accionarse durante el servicio. Riesgo de daños.

6.2.1 Taladrar con percusión (taladrar con martillo)

• Sitúe el interruptor selector de sistemas:

6.2.2 Taladrar sin percusión

Se puede taladrar sin percusión con útiles de inserción que presenten un extremo de inserción especial. Hilti ofrece en su gama útiles de inserción de este tipo. Oportunamente, con el alojamiento de cierre rápido se puede, por ejemplo, fijar brocas para madera o brocas para acero con vástago cilíndrico y taladrar sin percusión.

• Sitúe el interruptor selector de sistemas en: .

6.2.3 Colocar cincel

PRECAUCIÓN

Riesgo de lesiones. Pérdida de control de la dirección del cincel.

No trabaje en la posición «Colocar cincel». Lleve el interruptor selector de funciones a la posición «Cincelar» hasta que encaje.

El cincel cuenta con 24 posiciones de ajuste diferentes (en intervalos de 15°). De este modo, siempre se adopta la mejor posición en los trabajos con cincel plano y cincel de perfilar.

1. Sitúe el interruptor selector de sistemas en:
2. Gire el cincel hasta alcanzar la posición deseada.
3. Sitúe el interruptor selector de funciones en: hasta que encaje.
4. El producto está listo para funcionar.

6.2.4 Cincelar

• Sitúe el interruptor selector de sistemas en: .

6.3 Conexión y desconexión de la marcha continua

En el modo de cerrajado, el conmutador de control puede bloquearse estando conectado.

1. Deslice hacia delante el botón de fijación para marcha continua.
2. Presione el interruptor de conexión y desconexión.
3. A continuación, pulse el conmutador de control completamente hacia abajo.
4. Ahora el producto se encuentra en modo de marcha continua.
5. Deslice hacia atrás el botón de fijación para marcha continua.
6. El producto se desconecta.

7 Cuidado y mantenimiento

¡Riesgo de lesiones con la batería colocada!

Extraiga siempre la batería antes de llevar a cabo tareas de cuidado y mantenimiento.

Cuidado del producto

• Elimine con precaución la suciedad fuertemente adherida. Las rejillas de ventilación, si las hay, deben limpiarse cuidadosamente con un cepillo seco y suave.
• Limpie la carcasa solo con un paño ligeramente humedecido. No utilice productos de limpieza que contengan silicona, ya que podría dañar las piezas de plástico.
• Utilice un paño limpio y seco para limpiar los contactos del producto.

Cuidado de las baterías de Ion-Litio

• No utilice nunca una batería con las rejillas de ventilación obstruidas. Limpie cuidadosamente las rejillas de ventilación con un cepillo seco y suave.
• Evite la exposición innecesaria de la batería al polvo o la suciedad. No exponga nunca la batería a altos niveles de humedad (por ejemplo, sumergiéndola en agua o dejándola bajo la lluvia).

Si penetra agua en la batería, trátela como una batería dañada. Aíslela en un recipiente no inflamable y póngase en contacto con el Servicio Técnico de Hilti.

• Mantenga la batería limpia de aceite o grasa. No permita la acumulación innecesaria de polvo o suciedad en la batería. Limpie la batería con un cepillo seco y suave o con un paño limpio y seco. No utilice productos de limpieza que contengan silicona, ya que podrían dañar las piezas de plástico. No toque los contactos de la batería y no elimine de los contactos la grasa aplicada de fábrica.
• Limpie la carcasa solo con un paño ligeramente humedecido. No utilice productos de limpieza que contengan silicona, ya que podrían afectar a las piezas de plástico.

Mantenimiento

• Compruebe con regularidad que las piezas visibles no estén dañadas y los elementos de manejo funcionen correctamente.
• No utilice el producto si presenta daños o fallos que afecten al funcionamiento. Encargue inmediatamente la reparación del producto al Servicio Técnico de Hilti.
• Tras las tareas de cuidado y mantenimiento, coloque todos los dispositivos de protección y asegúrese de que funcionan correctamente.

Para garantizar un correcto funcionamiento, utilice exclusivamente piezas de repuesto y consumibles originales. Las piezas de repuesto, los consumibles y los accesorios autorizados por Hilti se pueden adquirir en su Hilti Store o en: www.hilti.group

8 Transporte y almacenamiento de las baterías y sus herramientas

Transporte

PRECAUCIÓN

Arranque involuntario en el transporte

Transporte sus productos siempre sin batería.

Extraiga la(s) batería(s). - Nunca transporte las baterías sin embalaje. Durante el transporte, las baterías deben estar protegidas frente a vibraciones y golpes excesivos y aisladas de todo material conductor y de otras baterías para que no entren en contacto con los polos de otras baterías y causen un cortocircuito. Tenga en cuenta las normativas locales sobre el transporte de baterías. Las baterías no deben enviarse por correo. Diríjase a una empresa de transporte si quiere enviar baterías no dañadas. - Compruebe si el producto o las baterías están dañados antes de cada uso y antes y después de un transporte prolongado.

Almacenamiento

ADVERTENCIA

Daños imprevistos debidos a una batería defectuosa o agotada.

Guarde su producto siempre sin batería.

• Guarde el producto y las baterías en un lugar fresco y seco. Tenga en cuenta los valores límite de temperatura que figuran en los datos técnicos. No almacene las baterías en el cargador. Extraiga siempre la batería del cargador antes del proceso de carga. No guarde nunca las baterías en un lugar expuesto al sol, a fuentes de calor o detrás de un cristal.
• Guarde el producto y las baterías fuera del alcance de niños y personas no autorizadas.
• Compruebe si el producto o las baterías están dañados antes de cada uso y antes y después de un almacenamiento prolongado.

Ayuda en caso de averías

En caso de producirse cualquier avería, compruebe el indicador del estado de carga y de averías de la batería. Vea el capítulo Mostrar la batería de Ion-Litio.

Si se producen averías que no estén incluidas en esta tabla o que no pueda solucionar usted, diríjase al Servicio Técnico de Hilti.

Anomalía Posible causa Solución
Sin percésión.	El producto está demasiado frío.	▶ Coloque el producto sobre la superficie de trabajo y déjelo funciona en vacio. Repita esta发展机遇 si esnecessary hasta que funciona el mecanismo de percésión.
La batería se descarga con mayor rapidez que de cos-tumbo.	Estado de la batería no optimo.	▶ Consulte el estado de la batería. Capitulo «Mostrar la batería lon-Litio» → pagina 67.
Anomalía Posible causa Solución
La batería no se enclava con unclc audible.	Suciedad en la lengüeta de la bá ría.	ate-Limpie la lengüeta y vuelva a colocar la batería.
Los LED de la batería no can nada.	India batería está defectuosa.	Póngase en contacto con el Servicio Técnico de Hitti.
El husillo de la herramienta gira.	rse ha sobrepasado la temperatur de funciona autorizada del sistema electrónico del producto.	el indicator de conexión/desconexión parpadea. Deje enfiar el producto.
	La batería no se ha insertado con- Introduzca la batería hasta que encaje y se oiga unclc.
El producto se desconnecta automatistically.	Protección contra sobrecarga actada.	El indicator de conexión/desconexión parpadea. Suelte el commutador de control. Deje enfiar el producto. Vuelva aaxyconar el commutador de control. Reduzca la carga de la herramienta.
El producto se desconnecta la broca se queda atascada.	SiSe ha activado el dispositivo de protección electrónico para evi-tar que el producto vuela a atas-carse.	Suelte la broca.
Calentimiento considerable del producto o la batería.	Error en el systeme electrico.	Desconecte el producto inme-diatamente. Extraiga la batería y observa. Deje que se enfrie. Póngase en contacto con el Servicio Técnico de Hitti.
	El producto está sobrecargado (limites de aplicación superados).	Seleccion un producto ade-cuado para la aplicacion.
Los LED de la batería no can nada.	India batería está defectuosa.	Póngase en contacto con el Servicio Técnico de Hitti.
El producto no desarrollo toda la potencia.	Commutador de control no pulsado del todo.	Presione el commutador de control hasta el tope.
	Tecla de media potencia encen-dida.	Pulse la tecla «Media potencia».
La broca no gira. El interruptor selector de functions no está encajado o se incluya en la posición «Cincelar» o «Co-locar cincel» .		Situe el interruptor selector de functions con la herramienta parada en la posición «Taladrar con martillo».
Elutil no se pueda desblo-quear.	El portaútilles no está retraído porcomplete.	Retire el bloqueo delutil hasta el tope y extraiga elutil.
	La empañadura lateral no está montada correctamente.	Afloje la empañadura lateral y mONTela correctamente de modo que la banda de sujeción y la empañadura lateral quedenencajadas en la entalladura.
El producto no se pone en marcha.	El bloqueo de arranque electrónica permanece activo afterwards de una interruptionsión de la alimentación de corriente.	Desconnecte y vuelta a connectar el producto.
Elindicador de functiona-miento se ilumina.	Tiempo limite de para acudir al Servicio Técnico alcanzado.	Encargue la reparación del producto al Servicio Técnico de Hitti.
Elindicador de functiona-miento parpadea.	Dáños en el producto.	Encargue la reparación del producto al Servicio Técnico de Hitti.
Anomalía Posible causa Solutión
El indicator de conexión/defconexión parpadea.	Producto brevamente sobrecar-gado.	Suelte el conmutador de control y vuélavo aaxydonar.
	La protección contra sobrecalenta miento está activada.	Deje enfiar el producto y limpie las rejillas de ventilación.

Reciclaje

ADVERTENCIA

Riesgo de lesiones por un reciclaje indefinido. Riesgo para la salud debido a escapes de gases o líquidos.

No envíe baterías dañadas bajo ningún concepto. Cubra las conexiones con un material no conductor para evitar cortocircuitos. - Deshágase de las baterías de tal forma que no terminen en manos de niños. - Elimine la batería en su Hilti Store o diríjase a su empresa de desechos.

Los productos Hilti están fabricados en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte al Servicio de Atención al Cliente de Hilti o a su asesor de ventas.

No deseche las herramientas eléctricas, los aparatos eléctricos ni las baterías junto con los residuos domésticos.

11 Garantía del fabricante

• Si tiene alguna consulta acerca de las condiciones de la garantía, póngase en contacto con su sucursal local de Hilti.

12 Más información

Encontrará información adicional sobre manejo, logística, medio ambiente y reciclaje en el siguiente enlace: qr.hilti.com/manual/?id=2267486&id=2267488

Encontrará este enlace también al final del documento como número QR.

○ produits está ligado

○ produits está desligado

1.5 Datos informativos sobre el producto

Seguridad en el puesto de trabajo

Valores de emisión de ruido

La barrera no acústica se engancha con un "clic".

6.2.3 Vesz oposicionalasa 7

VIGYAZAT
