NÁVOD K OBSLUZE TE 6022 HILTI

1.1 K tomuto návodu k obsluze

• Před uvedením do provozu si přečtěte tento návod k obsluze. Je to předpoklad pro bezpečnou práci a bezproblémové zacházení.

• Dodržujte bezpečnostní pokyny a varovná upozornění v tomto návodu k obsluze a na výrobku.

• Návod k obsluze mějte uložený vždy u výrobku a dalším osobám předávejte výrobek jen s tímto návodem k obsluze.

1.2 Vysvětlení značek

1.2.1 Varovná upozornění

Varovná upozornění varují před nebezpečím při zacházení s výrobkem. Byla použita následující signální slova:*2267486* 2267486 Česky 121 NEBEZPEČÍ NEBEZPEČÍ ! ▶ Používá se k upozornění na bezprostřední nebezpečí, které by mohlo vést k těžkému poranění nebo k smrti. VÝSTRAHA VÝSTRAHA ! ▶ Používá se k upozornění na potenciální nebezpečí, které může vést k těžkým poraněním nebo k smrti. POZOR POZOR ! ▶ Používá se k upozornění na potenciálně nebezpečnou situaci, která by mohla vést k poraněním nebo k věcným škodám.

1.2.2 Symboly v návodu k obsluze

V tomto návodu k obsluze jsou použité následující symboly: Řiďte se návodem k obsluze Pokyny k používání a ostatní užitečné informace Zacházení s recyklovatelnými materiály Elektrická zařízení a akumulátory nevyhazujte do směsného odpadu Hilti Lithium-iontový akumulátor Nabíječka Hilti

1.2.3 Symboly na obrázcích

Na obrázcích jsou použity následující symboly: Tato čísla odkazují na příslušný obrázek na začátku tohoto návodu k obsluze. Číslování udává pořadí pracovních kroků na obrázku a může se lišit od pracovních kroků v textu. Čísla pozic jsou uvedená na obrázku Přehled a odkazují na čísla z legendy v části Přehled vý- robku. Tato značka znamená, že byste měli manipulaci s výrobkem věnovat zvláštní pozornost.

1.3 Symboly v závislosti na výrobku

1.3.1 Symboly na výrobku

Na výrobku mohou být použity následující symboly: Vrtání bez příklepu Vrtání s příklepem (příklepové vrtání) Sekání Polohování sekáče Třída ochrany II (dvojitá izolace) Průměr Jmenovité volnoběžné otáčky122 Česky 2267486 *2267486* Otáčky za minutu Stejnosměrný proud Výrobek podporuje NFC technologii, která je kompatibilní se systémy iOS a Android. Lithium-iontový akumulátor Akumulátor nikdy nepoužívejte jako úderové nářadí. Dbejte na to, aby akumulátor nespadl. Nepoužívejte akumulátor, který byl vystavený nárazu nebo je jinak poškozený.

Symboly Výrobek je zapnutý Výrobek je vypnutý

1.5 Informace o výrobku

Výrobky jsou určené pro profesionální uživatele a smí je obsluhovat, ošetřovat a provádět jejich údržbu pouze autorizovaný a instruovaný personál. Tento personál musí být speciálně informován o vyskytujících se nebezpečích, s nimiž by se mohl setkat. Výrobek a jeho pomůcky mohou být nebezpečné, pokud s nimi nesprávně zachází nevyškolený personál nebo pokud se nepoužívají v souladu s určeným účelem. Typové označení a sériové číslo jsou uvedeny na typovém štítku. ▶ Poznamenejte si sériové číslo do následující tabulky. Údaje výrobku budete potřebovat při dotazech adresovaných našemu zastoupení nebo servisu. Údaje o výrobku Vrtací kladivo SDSMax TE 60-22 Generace 04 Sériové číslo

1.6 Prohlášení o shodě

Výrobce prohlašuje na výhradní zodpovědnost, že zde popsaný výrobek odpovídá platným zákonům a splňuje platné normy. Kopii prohlášení o shodě najdete na konci této dokumentace. Technické dokumentace jsou uložené zde: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Bezpečnost

2.1 Všeobecné bezpečnostní pokyny pro elektrické nářadí

VAROVÁNÍ Přečtěte si všechny bezpečnostní pokyny, instrukce, vyobrazení a technické údaje, které patří k tomuto elektrickému nářadí. Nedbalost při dodržování následujících instrukcí může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechny bezpečnostní pokyny a instrukce uschovejte pro budoucí potřebu. Pojem „elektrické nářadí“, používaný v bezpečnostních pokynech, se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) nebo na elektrické nářadí napájené z akumulátoru (bez síťového kabelu). Bezpečnost pracoviště ▶ Pracoviště musí být čisté a dobře osvětlené. Nepořádek nebo neosvětlená místa mohou vést k úrazům. ▶ S elektrickým nářadím nepracujte v prostředí s nebezpečím výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí jiskří; od těchto jisker se mohou prach nebo páry vznítit.*2267486* 2267486 Česky 123 ▶ Při práci s elektrickým nářadím zabraňte přístupu dětem a jiným osobám na pracoviště. Rozptylo- vání pozornosti by mohlo způsobit ztrátu kontroly nad nářadím. Elektrická bezpečnost ▶ Síťová zástrčka elektrického nářadí musí odpovídat zásuvce. Zástrčka nesmí být žádným způsobem upravována. U elektrického nářadí s ochranným uzemněním nepoužívejte žádné adaptéry. Neupravované zástrčky a odpovídající zásuvky snižují riziko úrazu elektrickým proudem. ▶ Nedotýkejte se uzemněných povrchů, např. trubek, topení, sporáků a chladniček. Při tělesném kontaktu s uzemněním hrozí zvýšené riziko úrazu elektrickým proudem. ▶ Elektrické nářadí chraňte před deštěm a vlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí úrazu elektrickým proudem. ▶ Síťový kabel používejte jen k tomu účelu, pro který je určený. Nepoužívejte ho zejména k nošení či zavěšování elektrického nářadí ani k vytahování zástrčky ze zásuvky. Síťový kabel chraňte před horkem, olejem, ostrými hranami a pohyblivými díly. Poškozené nebo zamotané síťové kabely zvyšují riziko úrazu elektrickým proudem. ▶ Pokud pracujete s elektrickým nářadím venku, používejte pouze takové prodlužovací kabely, které jsou vhodné i pro venkovní použití. Použití prodlužovacího kabelu, který je vhodný pro venkovní použití, snižuje riziko úrazu elektrickým proudem. ▶ Pokud se nelze vyvarovat provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko úrazu elektrickým proudem. Bezpečnost osob

Buďte pozorní, dávejte pozor na to, co děláte, a přistupujte k práci s elektrickým nářadím rozumně. Elektrické nářadí nepoužívejte, když jste unavení nebo pod vlivem drog, alkoholu či léků. Okamžik nepozornosti při práci s elektrickým nářadím může mít za následek vážná poranění. ▶ Používejte osobní ochranné pomůcky a vždy noste ochranné brýle. Používání osobních ochranných pomůcek, jako jsou dýchací maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná helma nebo chrániče sluchu (podle druhu použití elektrického nářadí), snižuje riziko úrazu. ▶ Zabraňte neúmyslnému uvedení do provozu. Před zapojením elektrického nářadí do sítě a/nebo vložením akumulátoru, před uchopením elektrického nářadí nebo jeho přenášením se ujistěte, že je vypnuté. Držíte-li při přenášení elektrického nářadí prst na spínači nebo připojujete-li ho k síti zapnuté, může dojít k úrazu. ▶ Dříve než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíč. Nástroj nebo klíč ponechaný v otáčivém dílu nářadí může způsobit úraz. ▶ Udržujte přirozené držení těla. Zaujměte bezpečný postoj a udržujte rovnováhu. Tak si v nečekaných situacích zachováte lepší kontrolu nad výrobkem. ▶ Noste vhodné oblečení. Nenoste volný oděv ani šperky. Vlasy, oděv a rukavice mějte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky a dlouhé vlasy jimi mohou být zachyceny. ▶ Pokud lze namontovat odsávání prachu nebo zařízení na zachycení prachu, zkontrolujte, zda jsou připojené a používají se správně. Použitím odsávání prachu můžete snížit ohrožení vlivem prachu. ▶ Nenechte se ukolébat falešným pocitem bezpečí a nepřekračujte bezpečnostní pravidla pro elektrické nářadí, i když jste po mnohonásobném použití s elektrickým nářadím dobře seznámeni. Nepozorné jednání může ve zlomcích sekundy způsobit těžká zranění. Použití elektrického nářadí a péče o něj ▶ Nářadí nepřetěžujte. Pro danou práci použijte elektrické nářadí, které je pro ni určené. S vhodným elektrickým nářadím budete v dané výkonové oblasti pracovat lépe a bezpečněji. ▶ Nepoužívejte elektrické nářadí s vadným spínačem. Elektrické nářadí, které nelze zapnout nebo vypnout, je nebezpečné a musí se opravit. ▶ Dříve než budete nářadí seřizovat, měnit jeho příslušenství nebo než ho odložíte, vytáhněte síťovou zástrčku ze zásuvky a/nebo vyjměte odnímatelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí. ▶ Nepoužívané elektrické nářadí uchovávejte mimo dosah dětí. Nedovolte, aby nářadí používaly osoby, které s ním nejsou seznámené nebo si nepřečetly tyto pokyny. Elektrické nářadí je nebezpečné, když ho používají nezkušené osoby. ▶ O elektrické nářadí a příslušenství se pečlivě starejte. Kontrolujte, zda pohyblivé díly bezvadně fungují a neváznou, zda díly nejsou prasklé nebo poškozené tak, že by byla narušena funkce elektrického nářadí. Poškozené díly nechte před použitím nářadí opravit. Mnoho úrazů má na svědomí nedostatečná údržba elektrického nářadí.

Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami méně váznou a dají se lehčeji vést.124 Česky 2267486 *2267486* ▶ Elektrické nářadí, příslušenství, nástroje atd. používejte v souladu s těmito instrukcemi. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí k jinému účelu, než ke kterému je určeno, může být nebezpečné. ▶ Rukojeti a plochy rukojetí udržujte suché, čisté a beze stop oleje a tuku. Kluzké rukojeti a plochy rukojetí nedovolují bezpečné ovládání a kontrolu elektrického nářadí v nepředvídaných situacích. Použití akumulátorového přístroje a péče o něj ▶ Akumulátory nabíjejte pouze v nabíječkách, které jsou doporučené výrobcem. Při použití jiných akumulátorů, než pro které je nabíječka určená, hrozí nebezpečí požáru. ▶ Elektrické nářadí používejte pouze s akumulátory, které jsou pro ně určené. Použití jiných akumulátorů může způsobit úraz nebo požár. ▶ Nepoužívaný akumulátor neukládejte pohromadě s kancelářskými sponkami, mincemi, klíči, hřebíky, šrouby nebo s jinými drobnými kovovými předměty, které by mohly způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může způsobit popáleniny nebo požár. ▶ Při nesprávném použití může z akumulátoru vytéci kapalina. Zabraňte kontaktu s touto kapalinou. Při náhodném kontaktu opláchněte postižené místo vodou. Pokud kapalina vnikne do očí, vyhledejte také i lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny. ▶ Nepoužívejte poškozené nebo upravené akumulátory. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně a způsobit požár, výbuch nebo poranění. ▶ Akumulátor nevystavujte ohni nebo vysokým teplotám. Oheň nebo teploty přes 130 °C (265 °F) mohou způsobit explozi. ▶ Dodržujte všechny instrukce pro nabíjení a nenabíjejte akumulátor nebo akumulátorové nářadí nikdy mimo rozsah teplot uvedený v návodu na obsluhu. Špatné nabíjení nebo nabíjení mimo přípustný rozsah teplot může zničit akumulátor a zvýšit nebezpečí požáru. Servis ▶ Elektrické nářadí svěřujte do opravy pouze kvalifikovaným odborným pracovníkům, kteří mají k dispozici originální náhradní díly. Tak zajistíte, že nářadí bude i po opravě bezpečné. ▶ Nikdy neprovádějte údržbu poškozených akumulátorů. Veškerou údržbu akumulátorů by měl provádět jen výrobce nebo autorizovaný zákaznický servis.

2.2 Bezpečnostní pokyny pro kladiva

Bezpečnostní pokyny pro všechny práce ▶ Používejte chrániče sluchu. Hluk může způsobit ztrátu sluchu. ▶ Používejte přídavné rukojeti dodané s nářadím. Ztráta kontroly může vést k poranění. ▶ Při práci, při které může nástroj zasáhnout skryté elektrické rozvody, držte elektrické nářadí za izolované rukojeti. Kontakt s vedením pod proudem může uvést pod napětí i kovové díly nářadí, což by mohlo způsobit úraz elektrickým proudem. Bezpečnostní pokyny pro používání dlouhých vrtáků ▶ Začínejte vrtání vždy s nízkými otáčkami a když je vrták v kontaktu s obrobkem. Při vyšších otáčkách se vrták může snadno ohnout, pokud by se mohl volně otáčet bez kontaktu s obrobkem, a způsobit poranění. ▶ Vyvíjejte jen přiměřený tlak a pouze v podélném směru vůči vrtáku. Vrtáky se mohou ohnout, a v důsledku toho prasknout nebo způsobit ztrátu kontroly a poranění.

2.3 Dodatečné bezpečnostní pokyny pro vrtací kladivo

Bezpečnost osob ▶ Výrobek a příslušenství používejte jen v technicky bezvadném stavu. ▶ Nikdy neprovádějte na výrobku nebo na příslušenství úpravy nebo změny. ▶ Nebezpečí poranění padajícím nářadím a/nebo příslušenstvím. Před zahájením práce zkontrolujte, zda jsou akumulátor a namontované příslušenství bezpečně upevněné. ▶ Větrací otvory musí být stále volné. Nebezpečí popálení o zakryté větrací otvory! ▶ Při prorážení otvorů zajistěte oblast na druhé straně. Vybourané části mohou vypadnout ven a/nebo dolů a poranit jiné osoby. ▶ Výrobek držte vždy pevně oběma rukama za rukojeti, které jsou k tomu určené. Rukojeti udržujte suché a čisté. ▶ Při práci s výrobkem vždy zaujměte stabilní postoj. Před zahájením práce zajistěte, abyste udržovali rovnováhu a měli nářadí pod kontrolou. ▶ Nedotýkejte se rotujících dílů – nebezpečí poranění!*2267486* 2267486 Česky 125 ▶ Při práci může dojít k odštípnutí materiálu. Odštípnutý materiál může způsobit poranění těla a očí. Při používání výrobku noste ochranu očí, ochrannou přilbu a chrániče sluchu. Pokud nepoužíváte odsávání prachu, noste navíc lehký respirátor. ▶ Při výměně nástroje noste ochranné rukavice. Při dotknutí se nástroje může dojít k řeznému poranění a popálení. ▶ Prach, který vzniká při broušení, broušení smirkovým papírem, řezání a vrtání, může obsahovat nebezpečné chemické látky. Některé příklady jsou: olovo nebo barvy na bázi železa; cihly, beton a další zdivo, přírodní kámen a další výrobky s obsahem silikátů; určité druhy dřeva, jako dub, buk, a chemicky ošetřené dřevo; azbest nebo materiály obsahující azbest. Stanovte působení na pracovníka a osoby v okolí podle třídy nebezpečí materiálů, se kterými se pracuje. Proveďte potřebná opatření, abyste působení udrželi na bezpečné úrovni, jako např. použití systému pro zachycení prachu nebo nošení vhodného respirátoru. K všeobecným opatřením pro omezení působení patří: ▶ práce v dobře větraném prostoru, ▶ zabránění delšímu kontaktu s prachem, ▶ zabránění pronikání prachu k obličeji a tělu, ▶ nošení ochranného oděvu a umytí exponovaných míst vodou a mýdlem. ▶ Dělejte často přestávky a provádějte cvičení pro lepší prokrvení prstů. Při delší práci může vlivem silných vibrací dojít k cévním poruchám nebo k poruchám nervového systému v prstech, rukách nebo zápěstích. Elektrická bezpečnost ▶ Před zahájením práce zkontrolujte pracovní oblast, zda se v ní nenacházejí skryté elektrické rozvody, plynové a vodovodní trubky. Vnější kovové části výrobku mohou způsobit úraz elektrickým proudem nebo výbuch, pokud byste poškodili elektrický kabel, plynovou nebo vodovodní trubku. Pečlivé zacházení s elektrickým nářadím a jeho používání ▶ Když se zablokuje nástroj, elektrické nářadí okamžitě vypněte. Výrobek se může vychýlit do strany. ▶ Výrobek zapněte až v pracovní poloze. ▶ Při sekání do stropu, zdi a podlahy dbejte na bezpečný a stabilní postoj. Při náhlém proražení můžete ztratit rovnováhu! ▶ Než výrobek odložíte, počkejte, dokud se nezastaví.

2.4 Pečlivé zacházení s akumulátorem a jeho používání

▶ Dodržujte následující bezpečnostní pokyny pro bezpečnou manipulaci s lithium-iontovými akumu- látory a jejich bezpečné použití. Nedodržování může způsobit podráždění pokožky, těžká poranění poleptáním, chemické popáleniny, požár a/nebo výbuch. ▶ Akumulátory používejte jen v technicky bezvadném stavu. ▶ S akumulátory zacházejte opatrně, aby nedošlo k poškození a úniku kapalin, které jsou silně zdraví škodlivé! ▶ Akumulátory se nesmí v žádném případě přizpůsobovat nebo upravovat! ▶ Akumulátory se nesmějí rozebírat, lisovat, zahřívat nad 80 °C (176 °F) ani pálit. ▶ Nepoužívejte nebo nenabíjejte akumulátory, které utrpěly náraz nebo jsou jiným způsobem poškozené. Akumulátory pravidelně kontrolujte, zda nevykazují známky poškození. ▶ Nikdy nepoužívejte recyklované nebo opravené akumulátory. ▶ Akumulátory a akumulátorové elektrické nářadí nikdy nepoužívejte jako úderové nářadí. ▶ Akumulátory vždy chraňte před přímým slunečním zářením, vyššími teplotami, jiskřením a otevřeným plamenem. Může by dojít k výbuchu.

Nedotýkejte se pólů akumulátoru prsty, nástroji, šperky nebo jinými elektricky vodivými předměty. Může dojít k poškození akumulátoru, věcným škodám a poranění. ▶ Akumulátory chraňte před deštěm, vlhkostí a kapalinami. V případě proniknutí vlhkosti může dojít ke zkratu, zásahu elektrickým proudem, popáleninám, požáru a výbuchu. ▶ Používejte pouze nabíječky a elektrické nářadí určené pro tento typ akumulátoru. Řiďte se údaji v příslušných návodech k obsluze. ▶ Akumulátor nepoužívejte a neskladujte v prostředí s nebezpečím výbuchu.126 Česky 2267486 *2267486* ▶ Pokud je akumulátor příliš horký na dotek, může být vadný. Akumulátor položte na nehořlavé místo, na které je vidět, v dostatečné vzdálenosti od hořlavých materiálů. Nechte akumulátor vychladnout. Když je akumulátor i za hodinu stále příliš horký na dotek, je vadný. Obraťte se na servis Hilti nebo si přečtěte dokument „Pokyny k bezpečnosti a používání lithium-iontových akumulátorů Hilti“. Dodržujte zvláštní směrnice, které platí pro přepravu, skladování a používání lithium-iontových akumulátorů. → Strana 132 Přečtěte si pokyny k bezpečnosti a používání lithium-iontových akumulátorů Hilti, které získáte načtením QR kódu na konci tohoto návodu k obsluze. 3 Popis

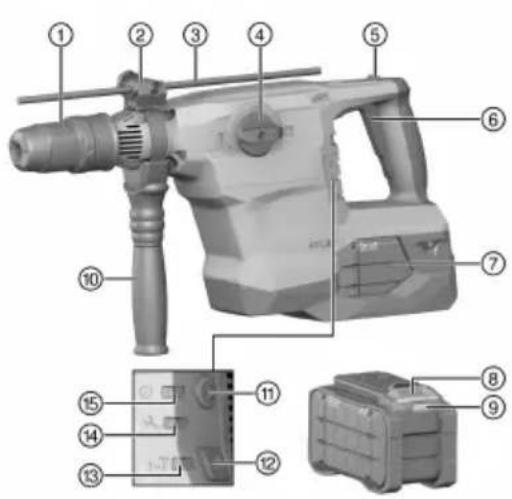

3.1 Přehled výrobku 1

Nastavení hloubkového dorazu (příslušenství)

Hloubkový doraz (příslušenství)

Aretační tlačítko pro nepřetržité sekání

Odjišťovací tlačítko akumulátoru

Tlačítko pro poloviční výkon

Ukazatel polovičního výkonu

3.2 Použití v souladu s určeným účelem

Popsaný výrobek je akumulátorové vrtací kladivo SDSMax s pneumatickým příklepovým mechanismem. Je určené pro vrtání do betonu, zdiva, dřeva a kovu. Dále je možné výrobek používat pro lehké až středně těžké sekací práce ve zdivu a dokončovací práce v betonu.

• Pro tento výrobek používejte pouze lithium-iontové akumulátory Hilti Nuron typové řady B 22. Pro optimální výkon doporučuje firma Hilti pro tento výrobek akumulátory uvedené v tabulce na konci tohoto návodu k obsluze.

• Pro tyto akumulátory používejte pouze nabíječky Hilti typových řad uvedených v tabulce na konci tohoto návodu k obsluze.

Výrobek je vhodný pro vsazování vybraných samořezných kotev. Používejte jen vhodné vsazovací přístroje! Pro získání dalších informací se obraťte na servis Hilti.

Výrobek je vybavený elektronickým rychlým vypnutím ATC (Active Torque Control). Pokud se nástroj zablokuje nebo uvázne, začne se výrobek náhle nekontrolovaně otáčet v opačném směru. ATC rozpozná tento náhlý otáčivý pohyb výrobku a výrobek okamžitě vypne. Pro řádnou funkci musí mít výrobek možnost se otáčet. Po rychlém vypnutí výrobek vypněte a znovu zapněte.

3.5 Active Vibration Reduction

Výrobek je vybavený systémem Active Vibration Reduction (AVR), který citelně snižuje vibrace.*2267486* 2267486 Česky 127

3.6 Servisní ukazatel

Výrobek je vybavený servisním ukazatelem se světelnou signalizací.

Stav Význam Servisní ukazatel svítí. Dosažena doba nutnosti servisu. Servisní ukazatel bliká. Nechte výrobek opravit v servisu Hilti. Ukazatel zapnutí/vypnutí svítí. Výrobek je zapnutý Ukazatel zapnutí/vypnutí bliká. Výrobek je vypnutý kvůli dočasné chybě. Ukazatel zapnutí/vypnutí nesvítí. Výrobek je vypnutý. Ukazatel polovičního výkonu svítí. Výrobek pracuje s polovičním výkonem. Ukazatel polovičního výkonu nesvítí. Výrobek pracuje s plným výkonem.

Vrtací kladivo SDSMax, postranní rukojeť, návod k obsluze. Další systémové produkty schválené pro váš výrobek najdete v Hilti Store nebo na: www.hilti.group

3.8 Ukazatele lithium-iontového akumulátoru

Lithium-iontové akumulátory Hilti Nuron mohou zobrazovat stav nabití, chybová hlášení a stav akumulátoru.

3.8.1 Ukazatele stavu nabití a chybová hlášení

VÝSTRAHA Nebezpečí poranění způsobené padajícím akumulátorem! ▶ Při zasunutém akumulátoru po stisknutí odjišťovacího tlačítka zkontrolujte, zda akumulátor znovu správně zaskočil v použitém výrobku. Pro zobrazení jednoho z následujících ukazatelů krátce stiskněte odjišťovací tlačítko akumulátoru. Stav nabití a možné poruchy se zobrazují také trvale, dokud je připojený výrobek zapnutý. Stav Význam Čtyři (4) LED svítí trvale zeleně Stav nabití: 100 % až 71 % Tři (3) LED svítí trvale zeleně Stav nabití: 70 % až 51 % Dvě (2) LED svítí trvale zeleně Stav nabití: 50 % až 26 % Jedna (1) LED svítí trvale zeleně Stav nabití: 25 % až 10 % Jedna (1) LED bliká pomalu zeleně Stav nabití: < 10 % Jedna (1) LED bliká rychle zeleně Lithium-iontový akumulátor je úplně vybitý. Nabijte akumulátor. Pokud LED po nabití akumulátoru stále ještě rychle bliká, obraťte se na servis Hilti. Jedna (1) LED bliká rychle žlutě Lithium-iontový akumulátor a výrobek, který je s ním spojený, jsou přetížené, příliš horké, příliš studené nebo se vyskytla jiná chyba. Zajistěte, aby měl výrobek a akumulátor doporuče- nou pracovní teplotu, a výrobek při použití nepřetě- žujte. Pokud se hlášení zobrazuje i nadále, obraťte se na servis Hilti. Jedna (1) LED svítí žlutě Lithium-iontový akumulátor a s ním spojený výro- bek nejsou kompatibilní. Obraťte se na servis Hilti. Jedna (1) LED bliká rychle červeně Lithium-iontový akumulátor je zablokovaný a nelze dále používat. Obraťte se na servis Hilti.128 Česky 2267486 *2267486*

3.8.2 Ukazatele ke stavu akumulátoru

Pro zjištění stavu akumulátoru podržte déle než tři sekundy stisknuté odjišťovací tlačítko. Systém nerozpozná potenciální nesprávné funkce akumulátoru kvůli nesprávnému zacházení, např. při pádu, propíchnutí, vnějšímu tepelnému poškození atd. Stav Význam Všechny LED svítí jako běžící světlo a poté se jedna (1) LED rozsvítí zeleně. Akumulátor lze nadále používat. Všechny LED svítí jako běžící světlo a poté jedna (1) LED bliká rychle žlutě. Zjištění stavu akumulátoru se nepodařilo dokončit. Zopakujte postup nebo se obraťte na servis Hilti. Všechny LED svítí jako běžící světlo a poté se jedna (1) LED rozsvítí červeně. Pokud lze připojený výrobek nadále používat, činí bývající kapacita akumulátoru méně než 50 %. Pokud připojený výrobek už nelze používat, skon- čila životnost akumulátoru a akumulátor se musí vyměnit. Obraťte se na servis Hilti. 4 Technické údaje TE 60-22 Jmenovité napětí 21,6 V Hmotnost podle EPTA Procedure 01 bez akumulátoru 6,34 kg Energie jednoho příklepu podle standardu EPTA 05 8,1 J Rozsah vrtání do betonu/zdiva (vrtání s příklepem) 12 mm … 55 mm Okolní teplota při provozu −17 ℃ … 60 ℃ Skladovací teplota −20 ℃ … 70 ℃

Provozní napětí akumulátoru 21,6 V Hmotnost akumulátoru Viz na konci tohoto návodu k obsluze Okolní teplota při provozu −17 ℃ … 60 ℃ Skladovací teplota −20 ℃ … 40 ℃ Teplota akumulátoru na začátku nabíjení −10 ℃ … 45 ℃

4.2 Informace o hlučnosti a hodnoty vibrací podle EN 62841

Hodnoty akustického tlaku a vibrací uvedené v těchto pokynech byly změřené normovanou měřicí metodou a lze je použít k vzájemnému srovnání elektrického nářadí. Jsou vhodné také pro předběžný odhad působení. Uvedené údaje reprezentují hlavní použití elektrického nářadí. Při jiném způsobu použití, při použití s jinými nástroji nebo nedostatečné údržbě se údaje mohou lišit. Působení během celé pracovní doby se tím může výrazně zvýšit. Pro přesný odhad působení je nutné zohlednit také dobu, kdy je elektrické nářadí vypnuté nebo kdy sice běží, ale nepoužívá se. Působení během celé pracovní doby se tím může výrazně snížit. Stanovte doplňující bezpečnostní opatření na ochranu pracovníka před působením hluku a/nebo vibrací, například: údržbu elektrického nářadí a nástrojů, udržování rukou v teple, organizace pracovních postupů. Hodnoty emitovaného hluku TE 60-22 Hladina akustického tlaku (LpA) 95 dB Nejistota pro hladinu akustického tlaku (KpA) 3 dB Hladina akustického výkonu (LWA) 106 dB Nejistota pro hladinu akustického výkonu (KWA) 3 dB*2267486* 2267486 Česky 129 Hodnoty emitovaných vibrací podle EN 60745 Sekání do betonu (a h, CHeq ) B 22110 9,1 m/s² B 22255 8,2 m/s² Nejistota (K) 1,5 m/s² Vrtání s příklepem do betonu (a h, HD ) B 22110 10,7 m/s² B 22255 10,1 m/s² Nejistota (K) 1,5 m/s² 5 Příprava práce VÝSTRAHA Nebezpečí poranění při neúmyslném spuštění! ▶ Před nasazením akumulátoru zkontrolujte, zda je příslušný výrobek vypnutý. ▶ Před nastavováním nářadí nebo výměnou příslušenství vyjměte akumulátor. Dodržujte bezpečnostní pokyny a varovná upozornění v této dokumentaci a na výrobku.

5.1 Nabíjení akumulátoru

1. Před nabíjením si přečtěte návod k obsluze nabíječky.

2. Dbejte na to, aby byly kontakty akumulátoru a nabíječky suché a čisté.

3. Akumulátor nabíjejte pomocí schválené nabíječky. → Strana 126

5.2 Nasazení akumulátoru

VÝSTRAHA Nebezpečí poranění při zkratu nebo padajícím akumulátorem! ▶ Před nasazením akumulátoru zkontrolujte, zda nejsou na kontaktech akumulátoru a výrobku cizí tělesa. ▶ Zajistěte, aby akumulátor vždy správně zaskočil.

1. Před prvním uvedením do provozu akumulátor úplně nabijte.

2. Zasuňte akumulátor do výrobku tak, aby slyšitelně zaskočil.

3. Zkontrolujte, zda je akumulátor bezpečně usazený.

5.3 Vyjmutí akumulátoru

1. Stiskněte odjišťovací tlačítko akumulátoru.

2. Vytáhněte akumulátor z výrobku.

5.4 Montáž postranní rukojeti 3

POZOR Nebezpečí poranění Ztráta kontroly nad výrobkem. ▶ Ujistěte se, že je postranní rukojeť správně namontovaná a řádně připevněná. Zajistěte, aby byl upínací pásek vedený příslušnou drážkou ve výrobku. POZOR Nebezpečí poranění! Nepoužívaný namontovaný hloubkový doraz omezuje uživatele. ▶ Odmontujte z výrobku hloubkový doraz.

1. Otáčejte rukojetí pro uvolnění držáku (upínacího pásku) postranní rukojeti.

2. Nasaďte držák (upínací pásek) zepředu přes upínání nástroje až do určené drážky.

3. Nastavte postranní rukojeť do požadované polohy.

4. Otáčejte rukojetí pro upnutí držáku (upínacího pásku) postranní rukojeti.130 Česky 2267486

5.5 Montáž hloubkového dorazu (volitelné) 4

1. Otáčejte rukojetí pro uvolnění držáku (upínacího pásku) postranní rukojeti.

2. Otáčejte hlavicovou rukojetí pro uvolnění držáku (upínacího pásku) postranní rukojeti.

3. Hloubkový doraz nasaďte zepředu do určených 2 vodicích otvorů.

4. Otáčejte hlavicovou rukojetí pro upnutí držáku (upínacího pásku) postranní rukojeti.

5. Otáčejte rukojetí pro upnutí držáku (upínacího pásku) postranní rukojeti.

5.6 Nastavení výkonu

Po zasunutí akumulátoru je výrobek vždy nastavený na plný výkon.

1. Stiskněte tlačítko „poloviční výkon“. Výrobek se přepne na poloviční výkon.

▶ Svítí ukazatel polovičního výkonu.

2. Znovu stiskněte tlačítko „poloviční výkon“. Výrobek se přepne na plný výkon.

▶ Ukazatel polovičního výkonu zhasne.

5.7 Nasazení/vyjmutí nástroje 5

NEBEZPEČÍ Nebezpečí požáru Nebezpečí při kontaktu horkého nástroje se snadno vznětlivými materiály. ▶ Horký nástroj nepokládejte na snadno vznětlivé materiály. POZOR Nebezpečí poranění nástrojem! Nástroj může být horký nebo může mít ostré hrany. ▶ Při výměně nástroje noste ochranné rukavice. Použití nevhodného tuku může způsobit poškození výrobku. Používejte pouze originální tuk Hilti.

1. Mírně namažte upínací stopku nástroje.

2. Zasuňte nástroj až nadoraz do upínání nástroje a nechte ho zaskočit.

3. Po vložení tahem za nástroj zkontrolujte, zda je spolehlivě zajištěný.

▶ Výrobek je připravený k použití.

4. Zatáhněte zajištění nástroje až nadoraz dozadu a vyjměte nástroj.

5.8 Pojistka proti pádu 6

VÝSTRAHA Nebezpečí poranění padajícím nářadím a/nebo příslušenstvím! ▶ Používejte pouze záchytné lano nářadí Hilti doporučené pro váš výrobek. ▶ Před každým použitím zkontrolujte upevňovací bod záchytného lana nářadí, zda není poškozený. Dodržujte národní předpisy pro práce ve výšce. Jako pojistku proti pádu používejte pro tento výrobek výhradně záchytné lano nářadí Hilti #2261971. ▶ Upevněte záchytné lano nářadí pomocí oka na výrobek, jak je znázorněno na obrázku. Zkontrolujte, zda bezpečně drží. ▶ Připevněte karabinu na nosnou konstrukci. Zkontrolujte, zda karabina bezpečně drží. Řiďte se návodem k obsluze záchytného lana nářadí Hilti.*2267486* 2267486 Česky 131 6 Obsluha Dodržujte bezpečnostní pokyny a varovná upozornění v této dokumentaci a na výrobku.

1. Stiskněte vypínač.

2. Poté stiskněte ovládací spínač.

▶ Nastavte volič funkcí do příslušné pracovní polohy. ▶ Volič funkcí se nesmí přepínat za provozu. Nebezpečí poškození!

6.2.1 Vrtání s příklepem (příklepové vrtání)

Nastavte volič funkcí na: .

6.2.2 Vrtání bez příklepu

Vrtání bez příklepu je možné s nástroji se speciální upínací stopkou. Tyto nástroje jsou obsažené v sortimentu nástrojů Hilti. Alternativně lze pomocí rychloupínacího sklíčidla například upnout vrtáky do dřeva nebo vrtáky do oceli s válcovou stopkou a vrtat bez příklepu.

Nastavte volič funkcí na: .

6.2.3 Polohování sekáče 7

POZOR Nebezpečí poranění! Ztráta kontroly nad směrem sekání. ▶ Nepracujte v poloze „Polohování sekáče“. Nastavte volič funkcí do polohy „sekání“, až zaskočí. Sekáč je možné zaaretovat ve 24 různých polohách (po 15°). Tak lze s plochými a tvarovými sekáči vždy pracovat v optimální pracovní poloze.

Nastavte volič funkcí na: .

2. Nastavte sekáč do požadované polohy.

Nastavte volič funkcí na: , až zaskočí. ▶ Výrobek je připravený k použití.

Nastavte volič funkcí na: .

6.3 Zapnutí/vypnutí trvalého provozu 8

Při sekání lze spínač zajistit v zapnutém stavu.

1. Aretační tlačítko pro trvalý provoz posuňte dopředu.

2. Stiskněte vypínač.

3. Poté zcela stiskněte ovládací spínač.

▶ Výrobek pracuje nyní v trvalém provozu.

4. Aretační tlačítko pro trvalý provoz posuňte dozadu.

▶ Výrobek se vypne.132 Česky 2267486 *2267486* 7 Péče a údržba VÝSTRAHA Nebezpečí poranění při zasunutém akumulátoru ! ▶ Před veškerým ošetřováním a údržbou vždy vyjměte akumulátor! Péče o výrobek

• Opatrně odstraňte ulpívající nečistoty.

• Pokud má výrobek větrací otvory, opatrně je vyčistěte suchým, měkkým kartáčem.

• Kryt čistěte jen mírně navlhčeným hadrem. Nepoužívejte ošetřovací prostředky s obsahem silikonu, aby nedošlo k poškození plastových částí.

• K čištění kontaktů výrobku používejte čistý, suchý hadr. Péče o lithium-iontové akumulátory

• Nikdy nepoužívejte akumulátor s ucpanými větracími otvory. Větrací otvory vyčistěte opatrně suchým, měkkým kartáčem.

• Zajistěte, aby nebyl akumulátor zbytečně vystavený prachu nebo nečistotám. Chraňte akumulátor před vysokou vlhkostí (např. ho neponořujte do vody nebo ho nenechávejte na dešti). Pokud se akumulátor namočí, zacházejte s ním jako s poškozeným akumulátorem. Izolujte ho v nehořlavé nádobě a obraťte se na servis Hilti.

• Z akumulátoru odstraňte olej a tuk, který na něj nepatří. Nedovolte, aby se na akumulátoru hromadily zbytečný prach nebo nečistoty. Akumulátor čistěte suchým, měkkým kartáčem nebo čistým, suchým hadrem. Nepoužívejte ošetřovací prostředky s obsahem silikonu, aby nedošlo k poškození plastových částí. Nedotýkejte se kontaktů akumulátoru a neodstraňujte z kontaktů tuk, který je na nich nanesený z výroby.

• Kryt čistěte jen mírně navlhčeným hadrem. Nepoužívejte ošetřovací prostředky s obsahem silikonu, aby nedošlo k poškození plastových částí. Údržba

• Pravidelně kontrolujte všechny viditelné díly, zda nejsou poškozené, a ovládací prvky, zda správně fungují.

• V případě poškození a/nebo poruchy funkce výrobek nepoužívejte. Nechte výrobek neprodleně opravit v servisu Hilti.

• Po ošetřování a údržbě nasaďte všechna ochranná zařízení a zkontrolujte, zda bezvadně fungují. Pro bezpečný provoz používejte pouze originální náhradní díly a spotřební materiál. Náhradní díly, spotřební materiál a příslušenství schválené Hilti pro váš výrobek najdete v Hilti Store nebo na: www.hilti.group 8 Přeprava a skladování akumulátorového nářadí a akumulátorů Přeprava POZOR Neúmyslné spuštění při přepravě ! ▶ Výrobky přepravujte vždy bez nasazených akumulátorů! ▶ Vyjměte akumulátor/akumulátory. ▶ Akumulátory nikdy nepřepravujte volně. Akumulátory by měly být při přepravě chráněné proti nadměrným nárazům a vibracím a izolované od jakýchkoli vodivých materiálů nebo jiných akumulátorů, aby se nemohly dostat do kontaktu s póly jiných akumulátorů a způsobit tak zkrat. Dodržujte místní přepravní předpisy pro akumulátory. ▶ Akumulátory se nesmí posílat poštou. Pokud chcete posílat nepoškozené akumulátory, obraťte se na zásilkovou firmu. ▶ Před použitím, před delší přepravou a po delší přepravě zkontrolujte výrobek a akumulátory, zda nejsou poškozené. Skladování VÝSTRAHA Neúmyslné poškození vadnými nebo vyteklými akumulátory. ! ▶ Výrobky skladujte vždy bez nasazených akumulátorů!*2267486* 2267486 Česky 133 ▶ Výrobek a akumulátory skladujte v chladu a v suchu. Dodržujte limitní hodnoty teploty, které jsou uvedené v technických údajích. ▶ Akumulátory nenechávejte v nabíječce. Po nabíjení akumulátor vždy z nabíječky vyndejte. ▶ Akumulátory nikdy neskladujte na slunci, na zdrojích tepla nebo za sklem. ▶ Výrobek a akumulátory skladujte mimo dosah dětí a nepovolaných osob. ▶ Před použitím, před delším skladováním a po delším skladování zkontrolujte výrobek a akumulátory, zda nejsou poškozené. 9 Pomoc při poruchách U všech poruch se řiďte ukazatelem stavu nabití a poruch akumulátoru. Viz kapitolu Ukazatele lithium- iontového akumulátoru. V případě poruch, které nejsou uvedené v této tabulce nebo které nemůžete odstranit sami, se obraťte na náš servis Hilti. Porucha Možná příčina Řešení Nefunguje příklep. Výrobek je příliš studený. ▶ Nasaďte výrobek na podklad a nechte ho běžet na volnoběh. V případě potřeby opakujte, dokud příklepový mechanismus nezačne pracovat. Akumulátor se vybíjí rychleji než obvykle. Akumulátor není v optimálním stavu. ▶ Zjistěte stav akumulátoru. Kapitola "Ukazatele lithium-iontového akumulátoru"

• Strana 127. Akumulátor nezaskočí se slyšitelným cvaknutím. Aretační výstupek na akumulátoru je znečištěný. ▶ Vyčistěte aretační výstupek a znovu nasaďte akumulátor. LED na akumulátoru nic nein- dikují. Vadný akumulátor. ▶ Kontaktujte servisní oddělení společnosti Hilti. Vřeteno nářadí se netočí. Překročená přípustná provozní teplota elektroniky výrobu. Ukazatel zapnutí/vypnutí bliká. ▶ Nechte výrobek vychladnout. Akumulátor není úplně zasunutý. ▶ Zasuňte akumulátor se slyšitel- ným zacvaknutím. Výrobek se automaticky vy- pne. Ochrana proti přetížení aktivní. Ukazatel zapnutí/vypnutí bliká. ▶ Uvolněte ovládací spínač. Nechte výrobek vychladnout. Znovu stiskněte ovládací spí- nač. Zmenšete zatížení nářadí. Výrobek se při zaseknutí vr- táku vypne. Aktivovalo se elektronické ochranné zařízení, aby se zabránilo dalšímu zaseknutí. ▶ Uvolněte vrták. Výrobek nebo akumulátor se silně zahřívá. Elektrická závada. ▶ Výrobek okamžitě vypněte. Vyjměte akumulátor a sledujte ho. Nechte ho vychladnout. Kontaktujte servis Hilti. Výrobek je přetížený (překročena hranice zatížení). ▶ Zvolte výrobek odpovídající příslušnému použití. LED na akumulátoru nic nein- dikují. Vadný akumulátor. ▶ Kontaktujte servisní oddělení společnosti Hilti. Výrobek nemá plný výkon. Ovládací spínač není úplně stisk- nutý. ▶ Stiskněte ovládací spínač až nadoraz. Stisknuté tlačítko „poloviční vý- kon“. ▶ Stiskněte tlačítko „poloviční výkon“. Vrták se neotáčí. Volič funkcí nezaskočil nebo je v poloze „sekání“ nebo „po- lohování sekáče“ . ▶ V klidovém stavu nastavte volič funkcí do polohy „vrtání s příklepem“ .134 Slovenčina 2267486 *2267486* Porucha Možná příčina Řešení Nástroj nelze uvolnit z are- tace. Upínání nástroje není zatažené úplně dozadu. ▶ Zatáhněte aretaci nástroje až nadoraz dozadu a vyjměte nástroj. Postranní rukojeť není správně namontována. ▶ Povolte postranní rukojeť a na- montujte ji správně tak, aby upínací pásek a postranní ruko- jeť zaskočily v prohlubni. Výrobek se nerozběhne. Aktivovalo se elektronické bloko- vání rozběhu po přerušení napá- jení. ▶ Výrobek vypněte a znovu zapněte. Servisní ukazatel svítí. Dosažena limitní doba servisu. ▶ Nechte výrobek opravit v servisu Hilti. Servisní ukazatel bliká. Výrobek je poškozený. ▶ Nechte výrobek opravit v servisu Hilti. Ukazatel zapnutí/vypnutí bliká. Výrobek je krátkodobě přetížený. ▶ Uvolněte ovládací spínač a znovu ho stiskněte. Tepelná pojistka. ▶ Nechte výrobek vychladnout a vyčistěte ventilační štěrbiny. 10 Likvidace VÝSTRAHA Nebezpečí poranění při nesprávné likvidaci! Nebezpečí poškození zdraví unikajícími plyny nebo kapalinami. ▶ Poškozené akumulátory žádným způsobem neposílejte! ▶ Přípojky zakryjte nevodivým materiálem, abyste zabránili zkratu. ▶ Akumulátory zlikvidujte tak, aby se nemohly dostat do rukou dětem. ▶ Akumulátor odevzdejte k likvidaci v Hilti Store nebo se obraťte na příslušnou sběrnu odpadu. Výrobky Hilti jsou vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti staré přístroje k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce. ▶ Nevyhazujte elektrické nářadí, elektronická zařízení a akumulátory do smíšeného odpadu! 11 Záruka výrobce

V případě otázek ohledně záručních podmínek se obraťte na místního partnera Hilti. 12 Další informace Podrobnější informace o obsluze, technice, životním prostředí a recyklaci najdete pod následujícím odkazem: qr.hilti.com/manual/?id=2267486&id=2267488 Tento odkaz najdete také na konci dokumentace jako QR kód. Originálny návod na obsluhu 1 Informácie o návode na obsluhu
