Typ produktu	Nabíječka pro Li-Ion akumulátory
Značka	Hilti
Model	C 6-22 / C 8-22 (ref. TE 3022)
Hmotnost	C 6-22: 0,84 kg; C 8-22: 1,45 kg
Jmenovité výstupní napětí	10,8 V ... 21,6 V
Maximální výstupní výkon	C 6-22: 240 W; C 8-22: 450 W
Elektrické napájení	100-127 V nebo 220-240 V AC podle verze
Skladovací teplota	-20 °C až 70 °C
Provozní teplota	-17 °C až 60 °C
Stavový displej	Zelená LED (připraveno); LED nesvítí (nepřipraveno)
Indikátor nabití akumulátoru	4 zelené LED indikující úroveň nabití (≤20 % až 80 %)
Kompatibilní akumulátory	Li-Ion akumulátory Hilti 21,6 V
Použití	Pouze v interiéru
Možnost montáže	Na stůl nebo na zeď
Ochrana	Dvojitá izolace; proti zkratu
Údržba	Čistěte větrací otvory suchým kartáčem; kryt mírně navlhčeným hadříkem
Výměna napájecího kabelu	Možné odborníkem pomocí šroubováku Torx T10
Záruka výrobce	Kontaktujte místního partnera Hilti

Často kladené otázky - TE 3022 HILTI

Jak nabíjet akumulátor na nabíječce Hilti?

Zapojte nabíječku do zásuvky (rozsvítí se zelená LED). Vložte Li-Ion akumulátor do rozhraní nabíječky. Nabíjení začne automaticky. Vyjměte akumulátor, jakmile LED zhasne (nabíjení dokončeno).

Co znamená trvale svítící zelená LED na nabíječce?

Zelená LED indikuje, že je nabíječka připravena k provozu a pod napětím. Pokud se nerozsvítí, zkontrolujte síťové připojení nebo stav kabelu.

Co dělat, když se LED na nabíječce nerozsvítí?

Nejprve zkontrolujte, zda je zástrčka správně zapojena. Pokud LED zůstává vypnutá, může být výrobek vadný. Odpojte a znovu připojte nabíječku. Pokud problém přetrvává, kontaktujte servis Hilti.

Mohu tímto nabíječkem nabíjet akumulátory jiné značky než Hilti?

Ne, používejte pouze schválené Li-Ion akumulátory Hilti (21,6 V). Nabíjení jiných typů baterií může způsobit výbuch nebo poškození nabíječky.

Jaký je rozsah provozní teploty nabíječky?

Nabíječka pracuje mezi -17 °C a +60 °C. Mimo tento rozsah může být nabíjení přerušeno kvůli ochraně akumulátoru. Skladujte nabíječku mezi -20 °C a +70 °C.

Jak udržovat a čistit nabíječku Hilti?

Před čištěním vždy odpojte. Čistěte větrací otvory suchým kartáčem. Otřete kryt mírně navlhčeným hadříkem. Nepoužívejte čističe na bázi silikonu.

Jak vyměnit napájecí kabel nabíječky?

Odpojte nabíječku. Otevřete kryt (šroubovák Torx T10), uvolněte svorky stisknutím šroubovákem, vyjměte starý kabel a nainstalujte nový schválený kabel (reference podle napětí). Zavřete kryt a otestujte.

Co dělat, když je akumulátor po použití velmi horký?

Pokud je akumulátor příliš horký na dotek, je pravděpodobně vadný. Umístěte jej na nehořlavé místo mimo hořlavé materiály. Nechte vychladnout. Pokud je po 1 hodině stále horký, kontaktujte servis Hilti.

Mohu nabíječku používat venku?

Ne, nabíječka je určena pouze pro vnitřní použití. Nevystavujte ji dešti, vlhkosti nebo extrémním teplotám.

Jak přepravovat a skladovat nabíječku?

Před přepravou vždy odpojte nabíječku. Držte ji pevně. Skladujte na suchém místě chráněném před mrazem a mimo dosah dětí. Po delším skladování zkontrolujte, zda není poškozená.

NÁVOD K OBSLUZE TE 3022 HILTI

1.1 K tomuto návodu k obsluze

• Varování! Než budete výrobek používat, musíte si přečíst a pochopit návod k obsluze přiložený k výrobku, včetně pokynů, bezpečnostních a varovných upozornění, obrázků a specifikací. Zejména se seznamte se všemi pokyny, bezpečnostními a varovnými upozorněními, obrázky, specifikacemi a dále součástmi a funkcemi. Při nedodržení hrozí nebezpečí zásahu elektrickým proudem, požáru a/nebo těžkých poranění. Návod k obsluze včetně všech pokynů, bezpečnostních a výstražných upozornění uchovejte pro pozdější použití. Výrobky jsou určené pro profesionální uživatele a smí je obsluhovat, ošetřovat a provádět jejich údržbu pouze autorizovaný a instruovaný personál. Tento personál musí být speciálně informován o vyskytujících se nebezpečích, s nimiž by se mohl setkat. Výrobek a jeho pomůcky mohou být nebezpečné, pokud s nimi nesprávně zachází nevyškolený personál nebo pokud se nepoužívají v souladu s určeným účelem.
• Přiložený návod k obsluze odpovídá aktuálnímu stavu technických poznatků v okamžiku tisku. Aktuální verzi najdete vždy online na stránce s výrobky Hilti. K tomu použijte odkaz nebo QR kód v tomto návodu k obsluze, označený symbolem
• Jiným osobám předávejte výrobek pouze s návodem k obsluze.

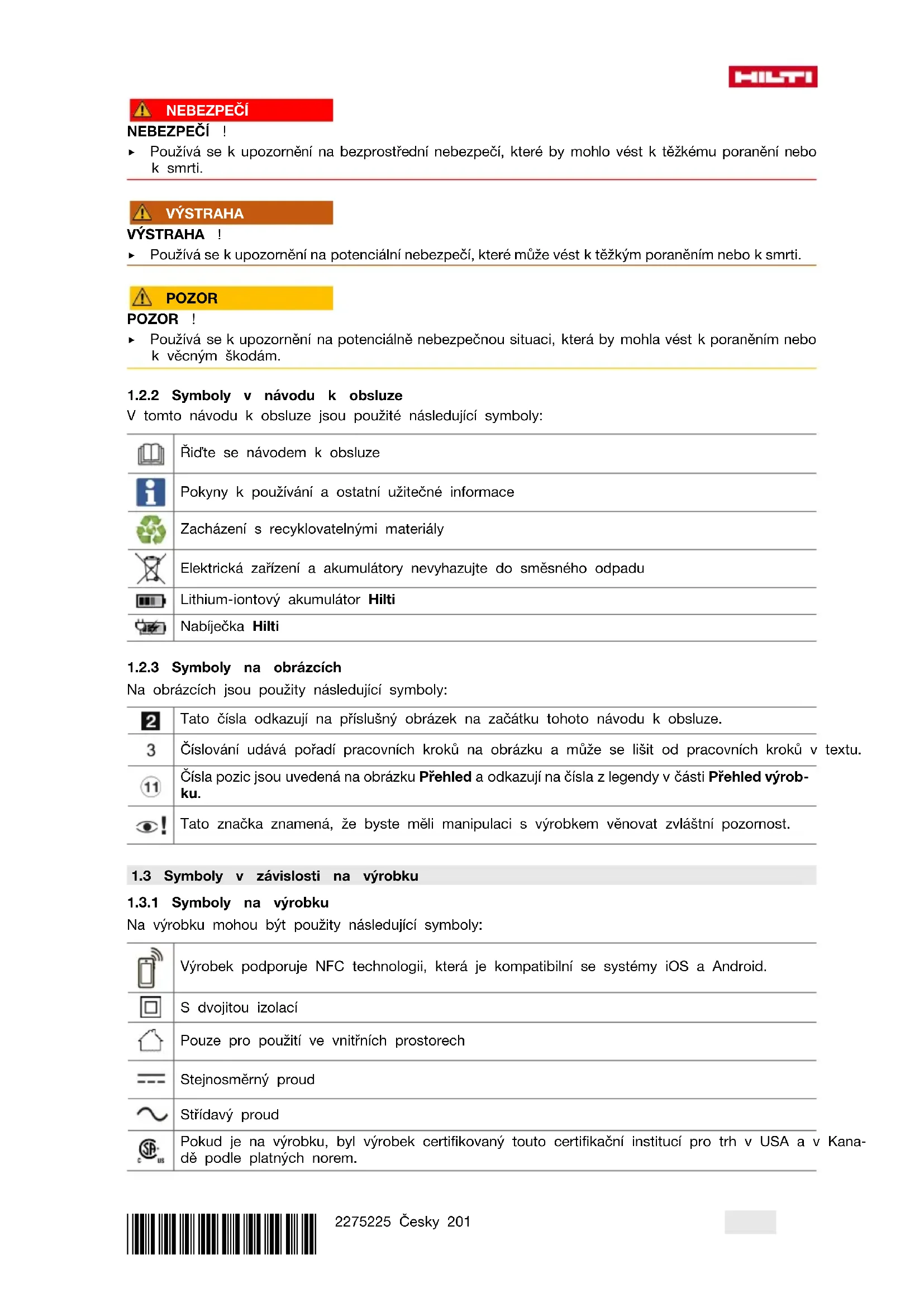

1.2 Vysvětlení značek

1.2.1 Varovná upozornění

• Používá se k upozornění na bezprostřední nebezpečí, které by mohlo vést k těžkému poranění nebo k smrti.

VÝSTRAHA

VÝSTRAHA!

• Používá se k upozornění na potenciální nebezpečí, které může vést k těžkým poraněním nebo k smrti.

POZOR

POZOR!

• Používá se k upozornění na potenciálně nebezpečnou situaci, která by mohla vést k poraněním nebo k věcným škodám.

1.2.2 Symboly v návodu k obsluze

V tomto návodu k obsluze jsou použity následující symboly:

Řiďte se návodem k obsluze

Pokyny k používání a ostatní užitečné informace

Zacházení s recyklovatelnými materiály

Elektrická zařízení a akumulátory nevyhazujte do směsného odpadu

Lithium-iontový akumulátor Hilti

Nabíječka Hilti

1.2.3 Symboly na obrázcích

Na obrázcích jsou použity následující symboly:

Tato čísla odkazují na příslušný obrázek na začátku tohoto návodu k obsluze.

3

Číslování udává pořadí pracovních kroků na obrázku a může se lišit od pracovních kroků v textu.

Čísla pozic jsou uvedena na obrázku přehledu a odkazují na čísla z legendy v části Přehled výrobku.

Tato značka znamená, že byste měli manipulaci s výrobkem věnovat zvláštní pozornost.

1.3 Symboly v závislosti na výrobku

1.3.1 Symboly na výrobku

Na výrobku mohou být použity následující symboly:

Výrobek podporuje technologii NFC, která je kompatibilní se systémy iOS a Android.

S dvojitou izolací

Pouze pro použití ve vnitřních prostorech

Stejnosměrný proud

Střídavý proud

Pokud je na výrobku, byl výrobek certifikován touto certifikační institucí pro trh v USA a v Kanadě podle platných norem.

2 Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

VAROVÁNÍ Přečtěte si všechny bezpečnostní pokyny, instrukce, vyobrazení a technické údaje, které patří k tomuto elektrickému nářadí. Nedbalost při dodržování následujících instrukcí může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Všechny bezpečnostní pokyny a instrukce uschovejte pro budoucí potřebu.

Tento výrobek nesmí používat osoby (včetně dětí) s omezenými fyzickými, smyslovými a duševními schopnostmi nebo nedostatečnými zkušenostmi a vědomostmi. Děti si nesmí s výrobkem hrát. Nabíječku namontujte tak, aby nasazený akumulátor nemohl spadnout.

2.2 Pečlivé zacházení s nabíječkami a jejich používání

• Pomocí nabíječky nabíjejte pouze schválené lithium-iontové akumulátory Hilti, abyste zabránili poranění. Nabíječka musí být na čistém, chladném místě, kde nehrozí mráz. Během procesu nabíjení se musí z nabíječky odvádět teplo, proto musí být větrací otvory volné. Nikdy nenabíjejte v uzavřeném pouzdru. O výrobek náležitě pečujte. Zajistěte, aby žádné díly nebyly prasklé nebo poškozené tak, že by výrobek nefungoval správně. Pokud jsou některé díly poškozené nebo prasklé, nechte výrobek opravit, než ho budete dál používat.
• Používejte nabíječky a příslušné akumulátory v souladu s těmito pokyny a dále v souladu s předpisy pro tento speciální typ zařízení. Použití nabíječek pro jiné účely, než pro které jsou určeny, může vést ke vzniku nebezpečných situací. Akumulátory nabíjejte pouze v nabíječkách, které jsou doporučené výrobcem. Při použití jiných akumulátorů, než pro které je nabíječka určena, hrozí nebezpečí požáru. Nepoužívaný akumulátor a nabíječku uchovávejte v dostatečné vzdálenosti od kancelářských sponek, mincí, klíčů, hřebíků, šroubů a jiných malých kovových předmětů, které by mohly způsobit přemostění kontaktů akumulátoru nebo kontaktů nabíječky. Zkrat mezi kontakty akumulátoru nebo nabíječky může způsobit popáleniny a požár. Neskladujte akumulátor v nabíječce. Po nabití akumulátor vždy z nabíječky vyndejte.

2.3 Pečlivé zacházení s akumulátorem a jeho používání

Dodržujte následující bezpečnostní pokyny pro bezpečnou manipulaci s lithium-iontovými akumulátory a jejich bezpečné použití. Nedodržování může způsobit podráždění pokožky, těžká poranění poleptáním, chemické popáleniny, požár a/nebo výbuch. Akumulátory používejte jen v technicky bezvadném stavu. S akumulátory zacházejte opatrně, aby nedošlo k poškození a úniku kapalin, které jsou silně zdraví škodlivé! Akumulátory se nesmí v žádném případě přizpůsobovat nebo upravovat! Akumulátory se nesmějí rozebírat, lisovat, zahřívat nad 80 °C (176 °F) ani pálit. - Nepoužívejte nebo nenabíjejte akumulátory, které utrpěly náraz nebo jsou jiným způsobem poškozené. Akumulátory pravidelně kontrolujte, zda nevykazují známky poškození. Nikdy nepoužívejte recyklované nebo opravené akumulátory. Akumulátory a akumulátorové elektrické nářadí nikdy nepoužívejte jako úderové nářadí. - Akumulátory vždy chraňte před přímým slunečním zářením, vyššími teplotami, jiskřením a otevřeným plamenem. Může dojít k výbuchu. Nedotýkejte se pólů akumulátoru prsty, nástroji, šperky nebo jinými elektricky vodivými předměty. Může dojít k poškození akumulátoru, věcným škodám a poranění. Akumulátory chraňte před deštěm, vlhkostí a kapalinami. V případě proniknutí vlhkosti může dojít ke zkratu, zásahu elektrickým proudem, popáleninám, požáru a výbuchu. - Používejte pouze nabíječky a elektrické nářadí určené pro tento typ akumulátoru. Řiďte se údaji v příslušných návodech k obsluze. Akumulátor nepoužívejte a neskladujte v prostředí s nebezpečím výbuchu.

• Pokud je akumulátor příliš horký na dotek, může být vadný. Akumulátor položte na nehořlavé místo, na které je vidět, v dostatečné vzdálenosti od hořlavých materiálů. Nechte akumulátor vychladnout. Když je akumulátor i za hodinu stále příliš horký na dotek, je vadný. Obraťte se na servis Hilti nebo si přečtěte dokument „Pokyny k bezpečnosti a používání lithium-iontových akumulátorů Hilti“.

Dodržujte zvláštní směrnice, které platí pro přepravu, skladování a používání lithium-iontových akumulátorů.

Přečtěte si pokyny k bezpečnosti a používání lithium-iontových akumulátorů Hilti, které získáte načtením QR kódu na konci tohoto návodu k obsluze.

3 Popis

3.1 Přehled výrobku

① Akumulátor ② Stavová kontrolka akumulátoru ③ Odjišťovací tlačítko akumulátoru ④ Ukazatel provozního stavu nabíječky ⑤ Otvory pro montáž na stěnu ⑥ Výstup vzduchu ⑦ Přívod vzduchu ⑧ Rozhraní pro připojení akumulátoru

3.2 Použití v souladu s určeným účelem

Popsaný výrobek je přenosná nabíječka pro lithium-iontové akumulátory Hilti se jmenovitým napětím 21,6 V.

Podle provedení v příslušné zemi je určen pro zapojení do zásuvek se střídavým napětím 100 až 127 V nebo 220 až 240 V.

Nabíječku lze postavit na rovný podklad nebo namontovat na stěnu.

Lithium-iontové akumulátory Hilti schválené pro tento výrobek najdete v tomto seznamu. - Ne všechny akumulátory jsou dostupné na všech trzích.

Údaje o výrobku

Nabiječka C 6-22 | C 8-22
Generace 01
Sériové Číslo 1 - 999999999999

Stav Význam
LED svítí zeleně. Nabiječka je prapravená k provozu.
LED nesvití. Nabiječka není prapravená k provozu.

3.4 Ukazatele lithium-iontového akumulátoru během nabíjení

Když se lithium-iontový akumulátor Hilti Nunon připojí k nabíječce Hilti, zobrazí se na stavovém ukazateli akumulátoru stav nabití a případná chybová hlášení.

Stav Význam
Jedna (1) LED blíká pomalu zeleně	Akumulátor se nabljí, stav nabití: ≤ 20 %
Jedna (1) LED svítí zeleně, Jedna (1) LED pomalu Akumulátor se nabíj, stav nabití: 21 % až 40 % bliká zeleně
Dvě (2) LED svítí zeleně, Jedna (1) LED blíká pom Akumulátor se nabíj, stav nabití: 41 % až 60 % zeleně
Tri (3) LED svítí zeleně, Jedna (1) LED blíká pom Akumulátor se nabíj, stav nabití: 61 % až 80 % zeleně
Čtyří (4) LED svítí zeleně Akumulátor se nabíj, stav nabití: ≥ 80 %
Nesvití Žádná LED Akumulátor je úplné nabitý, nabijeni skončilo.
Jedna (1) LED blíká rychle Žlute, poté svítí jedna nebo vice LED zeleně	Nabijeni se prěrušilo. Teplota akumulátoru je možné mimo prípustné rozsah. Nabijeni bude automatickyPokračovat, jakmile budou znovu splněné potřebné parametry. Prípadné se postarejte, aby měl akumulátor doporučenou nabijeci teplotu.
Jedna (1) LED blíká rychle Červěně Lithium-iontový akumulátor je zablokovány a nelze dále používat. Obratte se na servis Hilti.

Pro zjištění stavu akumulátoru podržte déle než tři sekundy stisknuté odjišťovací tlačítko akumulátoru. Systém nerozpozná potenciální nesprávné funkce akumulátoru kvůli nesprávnému zacházení, např. při pádu, propíchnutí, vnějšímu tepelnému poškození atd.

Stav Význam
Věchny LED svítí like běžić světlo a poté se je Akumulátor lze nadále používat. na (1) LED rozsvítí zeleně.	Zjištěni stavu akumulátoru se nepodářilo dokončit (1) LED blíká rychležlutě. Zopakujte postup nebo se obratte na servis Hilti
Věchny LED svítí like běžić světlo a poté jej peKud lze prìpojený vyrobek nadále používat, cīnbyvajćí kapacita akumulátoru méně než 50%. Pokud prìpojený vyrobek už nelze používat, skončilaživotnost akumulátoru a akumulátor se musí vyměnit. Oblaţte se na servis Hilti.

3.6 Obsah dodávky

Nabíječka, návod k obsluze.

Další systémové produkty schválené pro váš výrobek najdete v Hilti Store nebo na: www.hilti.group

4 Technické údaje

	C 6-22 C 8-22
Hmotnost podle EPTA Procedure 01	0,84 kg(1,852 lb)	1,45 kg(3,197 lb)
Jmenovité vystupné napěti	10,8 V ... 21,6 V 10,8 V ...	21,6 V
Maximálné vystupné vykon	240 W 450 W
Skladovací teplota	-20 °C ... 70 °C(-4,0 °F ... 158,0 °F)	-20 °C ... 70 °C(-4,0 °F ... 158,0 °F)
Okolníteplota prě provozu	-17 °C ... 60 °C(1,4 °F ... 140,0 °F)	-17 °C ... 60 °C(1,4 °F ... 140,0 °F)

VÝSTRAHA

Nebezpečí způsobené poškozenými kabely! Jestliže se při práci poškodí síťový nebo prodlužovací kabel, odpojte okamžitě výrobek a kabel od elektrické napájecí sítě. Nedotýkejte se poškozeného místa!

Pravidelně kontrolujte všechna přívodní vedení. Vadné prodlužovací kabely vyměňte. V opačném případě kontaktujte servis Hilti.

Zásadně doporučujeme použít proudový jistič (RCD) s maximálním vypínacím proudem 30 mA.

5.1 Zapnutí nabíječky a nabíjení akumulátoru

VÝSTRAHA

Nebezpečí výbuchu při nabíjení neschválených baterií. Může dojít ke zraněním nebo poškození nabíječky.

• Nenabíjejte nenabíjecí baterie.
• Používejte pouze akumulátory schválené pro tuto nabíječku firmou Hilti.

POZOR

Zkrat v důsledku vlhkosti nebo mokra může dojít k poškození výrobku.

Výrobek používejte jen v uzavřených prostorech. - Chraňte výrobek před vlhkostí a mokrem.

1. Zastrčte síťovou zástrčku do zásuvky. LED svítí zeleně.
2. Vložte akumulátor do rozhraní pro připojení akumulátoru. Akumulátor se nabíjí.
3. Když je akumulátor nabitý, vyndejte ho z nabíječky.

6 Péče a údržba

VÝSTRAHA

Nebezpečí úrazu elektrickým proudem! Provádění ošetřování a údržby se zapojenou síťovou zástrčkou může mít za následek těžká poranění a popáleniny.

• Před veškerým ošetřováním a údržbou vždy vytáhněte síťovou zástrčku!

Ošetřování

• Opatrně odstraňte ulpívající nečistoty.
• Ventilační štěrbiny očistěte opatrně suchým kartáčem.
• Kryt čistěte pouze mírně navlhčeným hadrem. Nepoužívejte ošetřovací prostředky s obsahem silikonu, aby nedošlo k poškození plastových částí.

Údržba

• Pravidelně kontrolujte všechny viditelné díly, zda nejsou poškozené, a ovládací prvky, zda správně fungují. V případě poškození a/nebo poruchy funkce výrobek nepoužívejte. Nechte ho ihned opravit v servisu Hilti.
• Po ošetřování a údržbě nasaďte všechna ochranná zařízení a zkontrolujte funkci.

Pro bezpečný provoz používejte pouze originální náhradní díly a spotřební materiál. Námi schválené náhradní díly, spotřební materiál a příslušenství pro svůj výrobek najdete v Hilti Store nebo na: www.hilti.group.

NEBEZPEČÍ

Nebezpečí poranění! Nebezpečí úrazu elektrickým proudem.

• Ošetřování a údržbu výrobku smí provádět pouze oprávnění a zaškolení pracovníci! Ti musí být zejména informováni o případném nebezpečí.

Když je síťový kabel poškozený, musí se vyměnit.

Dodržujte předpisy pro elektrickou bezpečnost platné v příslušné zemi.

1. Vytáhněte síťovou zástrčku nabíječky ze zásuvky.
2. Vytáhněte pogumovanou patku z krytu a vyšroubujte upevňovací šroub, který je pod ní.

Materiál

Šroubovák Torx T10

1. Odklopte kryt.
2. Pro zapamatování vedení síťového kabelu udělejte fotografii nebo nákres.
3. Plochým šroubovákem opatrně stiskněte jednu svorku, abyste uvolnili vodič. Vytáhněte vodič ze svorky. Zopakujte krok pro druhý vodič a poté vadný síťový kabel odstraňte.
4. Namontujte nový síťový kabel. Plochým šroubovákem stiskněte jednu svorku a zasuňte do ní vodič. Svorku uvolněte a zkontrolujte, zda vodič dobře drží. Zopakujte krok pro druhý vodič.

Materiál

Síťový kabel C 6-22

2289588 (EU, 220-240V) 2289589 (US, 110-120V) 2289910 (GB, 220-240V) 2300624 (GB, 100-120V) 2289911 (KR, 220-240V) 2289912 (RU, 220-240V) 2289914 (JP, 100-120V) 2289915 (AUS 220-240V) 2289916 (TW, 100-120V) 2300625 (CH, 220-240V)

Síťový kabel C 8-22

2289589 (US, 110-120V) 2289910 (GB, 220-240V) 2300624 (GB, 100-120V) 2289912 (EU, KR, RU, 220-240V) 2289913 (BR, 220-240V) 2289914 (JP, 100-120V) 2289915 (AUS 220-240V) 2289916 (TW, 100-120V) 2289917 (ARG, 220-240V) 2300625 (CH, 220-240V)

Zvolte síťový kabel vhodný pro vaši nabíječku, uvedený v této tabulce, nebo se obraťte na servis Hilti.

1. Veďte síťový kabel vedením tak, jak vede kabelovým vedením před výměnou. Jako pomůcku použijte fotografii nebo nákres.
2. Zavřete kryt a znovu zašroubujte upevňovací šroub.
3. Do krytu znovu nasaďte pogumovanou patku.
4. Síťovou zástrčku znovu zapojte do zásuvky a zkontrolujte, zda nabíječka správně funguje.

LED svítí: Nabíječka funguje správně. LED nesvítí: Nabíječka nefunguje správně.

Kontaktujte servis Hilti.

7 Přeprava a skladování

Přeprava

Dbejte na bezpečné upevnění při přepravě. Po každé přepravě zkontrolujte případné poškození všech viditelných dílů a bezvadnou funkci ovládacích prvků.

Skladování

Tento výrobek skladujte vždy s odpojenou síťovou zástrčkou. Tento výrobek skladujte v suchu a mimo dosah dětí a nepovolaných osob. Po delším skladování zkontrolujte případné poškození všech viditelných dílů a bezvadnou funkci ovládacích prvků.

V případě poruch, které nejsou uvedené v této tabulce nebo které nemůžete odstranit sami, se obraťte na náš servis Hilti.

Porucha Możná prčína		Čeşeni
LED nesvítí.	Sítová zástrčka není zapojená.	Zastrěte sítovou zástrčku do zásuvky.
	Porucha vyrobku.► Odpojte vyrobek ze zásuvky a znovu ho zapojte. Pokud se LED ani pak nerozsvítí, obratte se na servis Hilti.
	Sítový kabel vadné.	Vyměnte sítový kabel. → Strana 206
	Nabijěčka je vadné.	Nechte vyrobek opravit v servisu Hilti.

9 Likvidace

Nářadí Hilti je vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti staré nářadí k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce.

• Nevyhazujte elektrické nářadí, elektronická zařízení a akumulátory do směsného odpadu!

10 Prohlášení FCC/IC

Tento přístroj odpovídá části 15 předpisů FCC a RSS-210 ustanovení IC. Pro provoz platí tyto podmínky:

1. Tento přístroj nesmí způsobovat škodlivé rušení.
2. Tento přístroj musí zvládat přijímaná rušení, včetně takových, která mohou způsobit nežádoucí provoz.

11 Záruka výrobce

V případě otázek ohledně záručních podmínek se obraťte na místního partnera Hilti.

C 6-22 (01)

RoHS (směrnice o omezení používání nebezpečných látek)

Tato tabulka platí pro Čínský trh.

用物質含有情況標示聲明書

RoHS (směrnice o omezení používání nebezpečných látek)

Tato tabulka platí pro Čínský trh.

用物質含有情況標示聲明書

Pokyny k bezpečnosti a použití

V této dokumentaci se pojem akumulátor používá pro nabíjecí lithium-iontové akumulátory Hilti, které obsahují několik lithium-iontových článků. Jsou určené pro elektrické nářadí Hilti a smí se používat pouze s tímto nářadím. Používejte pouze originální akumulátory Hilti!

Popis

Akumulátory Hilti jsou vybavené systémy řízení ochrany článků.

Akumulátory se skládají z článků, které obsahují lithium-iontový akumulační materiál, který umožňuje vysokou specifickou hustotu energie. U lithium-iontových článků se vyskytuje velmi malý paměťový efekt, jsou ale velmi citlivé vůči působení násilí, hlubokému vybití nebo vysokým teplotám.

Výrobky schválené pro akumulátory Hilti najdete v Hilti Store nebo na: www.hilti.group

Bezpečnost

Dodržujte následující bezpečnostní pokyny pro bezpečnou manipulaci s lithium-iontovými akumulátory a jejich bezpečné použití. Nedodržování může způsobit podráždění pokožky, těžká poranění poleptáním, chemické popáleniny, požár a/nebo výbuch. S akumulátory zacházejte opatrně, aby nedošlo k poškození a úniku kapalin, které jsou silně zdraví škodlivé! Akumulátory se nesmí v žádném případě přizpůsobovat nebo upravovat! Akumulátory se nesmějí rozebírat, lisovat, zahřívat nad 80 °C ani pálit. Nepoužívejte nebo nenabíjejte akumulátory, které utrpěly náraz nebo jsou jiným způsobem poškozené. Akumulátory pravidelně kontrolujte, zda nevykazují známky poškození. Nikdy nepoužívejte recyklované nebo opravené akumulátory.

HILTI

• Akumulátory a akumulátorové elektrické nářadí nikdy nepoužívejte jako úderové nářadí.
• Akumulátory vždy chraňte před přímým slunečním zářením, vyššími teplotami, jiskřením a otevřeným plamenem. Může dojít k výbuchu. Nedotýkejte se pólů akumulátoru prsty, nástroji, šperky nebo jinými elektricky vodivými předměty. Může dojít k poškození akumulátoru, věcným škodám a poranění.
• Akumulátory chraňte před deštěm, vlhkostí a kapalinami. V případě proniknutí vlhkosti může dojít ke zkratu, zásahu elektrickým proudem, popáleninám, požáru a výbuchu.
• Používejte pouze nabíječky a elektrické nářadí určené pro tento typ akumulátoru. Řiďte se údaji v příslušných návodech k obsluze. Akumulátor nepoužívejte a neskladujte v prostředí s nebezpečím výbuchu.
• Pokud je akumulátor příliš horký na dotek, může být vadný. Akumulátor položte na nehořlavé místo, na které je vidět, v dostatečné vzdálenosti od hořlavých materiálů. Nechte akumulátor vychladnout. Když je akumulátor i za hodinu stále příliš horký na dotek, je vadný. Postupujte podle pokynů v kapitole Opatření v případě hořícího akumulátoru.

Postup v případě poškozených akumulátorů

• Pokud je akumulátor poškozený, vždy se obraťte na servis Hilti. Nikdy nepoužívejte akumulátor, ze kterého vytéká kapalina. Dbejte na to, aby se vytékající kapalina nedostala do přímého kontaktu s očima a/nebo pokožkou. Při manipulaci s akumulátorovou kapalinou používejte vždy ochranné rukavice a ochranné brýle. Pro odstranění vyteklé akumulátorové kapaliny použijte schválený chemický čisticí prostředek. Dodržujte místní předpisy pro čištění akumulátorové kapaliny. Vadný akumulátor vložte do nehořlavé nádoby a zakryjte ho suchým pískem, křídovým práškem (CaCO₃) nebo silikátem (vermikulitem). Poté nádobu uzavřete víkem, aby dovnitř nemohl vzduch, a uložte ji mimo dosah hořlavých plynů, kapalin nebo předmětů. Nádobu odevzdejte k likvidaci v Hilti Store nebo se obraťte na příslušnou sběrnu odpadu. Dodržujte místní přepravní předpisy pro poškozené akumulátory.

Postup v případě již nefunkčních akumulátorů

• Všímejte si neobvyklého chování akumulátoru, jako jsou nesprávné nabíjení, neobvykle dlouhé doby nabíjení, znatelný pokles výkonu, neobvyklé indikace LED nebo vytékající kapaliny. Jsou to známky problému uvnitř akumulátoru.
• Pokud se domníváte, že se vyskytl problém uvnitř akumulátoru, kontaktujte servis Hilti.
• Pokud již akumulátor nefunguje, nelze ho už nabít nebo vytéká kapalina, musíte ho zlikvidovat. Viz kapitolu Údržba a likvidace.

Opatření v případě hořícího akumulátoru

VÝSTRAHA

Nebezpečí způsobené hořícím akumulátorem! Hořící akumulátor uvolňuje nebezpečné a výbušné kapaliny a výpary, které mohou způsobit poranění poleptáním, popáleniny nebo explozi.

Při hašení hořícího akumulátoru noste osobní ochranné pomůcky.

Zajistěte dostatečné větrání, aby mohly unikat nebezpečné a výbušné výpary. V případě vzniku velkého množství kouře okamžitě opusťte místnost. V případě podrážděných dýchacích cest vyhledejte lékaře. Než začnete hasit, zavolejte požárníky. - Hořící akumulátory haste pouze vodou z co možná největší vzdálenosti. Práškové hasicí prostředky a hasicí deky jsou u lithium-iontových akumulátorů neúčinné. Okolní požár lze hasit běžnými hasicími prostředky. - Nesnažte se pohybovat velkým množstvím hořících akumulátorů. Z nejbližšího okolí odstraňte nezasažené materiály, abyste tak zasažené akumulátory izolovali.

V případě nechladnoucího, kouřícího nebo hořícího akumulátoru:

• Vezměte ho na lopatu a hoďte ho do kbelíku s vodou. Díky chladícímu účinku se zamezí rozšíření ohně na články akumulátoru, které ještě nedosáhly kritické teploty pro vznícení. Nechte akumulátor v kbelíku minimálně 24 hodin, dokud úplně nevychladne. Viz kapitolu Postup v případě poškozených akumulátorů.

Údaje k přepravě a skladování

Provozní teplota prostředí od -17 °C do +60 °C / od 1 °F do 140 °F. - Skladovací teplota od -20 °C do +40 °C / od -4 °F do 104 °F. Akumulátory nenechávejte uložené na nabíječce. Po nabití akumulátor vždy z nabíječky vyndejte.

• Akumulátory skladujte pokud možno v suchu a chladu. Skladováním v chladu se prodlužuje životnost akumulátoru. Akumulátory nikdy neskladujte na slunci, na topení nebo za sklem.
• Akumulátory se nesmí posílat poštou. Pokud chcete posílat nepoškozené akumulátory, obraťte se na zásilkovou firmu.
• Akumulátory nikdy nepřepravujte volně. Akumulátory by měly být při přepravě chráněné proti nadměrným nárazům a vibracím a izolované od jakýchkoliv vodivých materiálů nebo jiných akumulátorů, aby se nemohly dostat do kontaktu s póly jiných akumulátorů a způsobit tak zkrat. Dodržujte místní přepravní předpisy pro akumulátory.

Údržba a likvidace

• Akumulátor udržujte čistý a beze stop oleje a tuku. Dbejte na to, aby se na akumulátoru nevyskytovaly zbytečné nečistoty a prach. Akumulátor vyčistěte suchým, měkkým štětcem nebo suchým, čistým hadrem.
• Nikdy nepoužívejte akumulátor s ucpanými ventilačními štěrbinami. Větrací otvory vyčistěte opatrně suchým, měkkým kartáčem. Nepřipusťte, aby do vnitřního prostoru vnikly cizí předměty.
• Dbejte na to, aby do akumulátoru nepronikla vlhkost. Pokud se do akumulátoru dostane vlhkost, zacházejte s ním jako s poškozeným akumulátorem a izolujte ho uložením do nehořlavé nádoby.
• Viz kapitolu Postup v případě poškozených akumulátorů. V důsledku nesprávné likvidace může dojít k poškození zdraví unikajícími plyny nebo kapalinami. Akumulátor odevzdejte k likvidaci v Hilti Store nebo se obraťte na příslušnou sběrnu odpadu. Dodržujte místní přepravní předpisy pro poškozené akumulátory. Akumulátory nevyhazujte do komunálního odpadu.
• Akumulátory zlikvidujte tak, aby se nemohly dostat do rukou dětem. Přípojky zakryjte nevodivým materiálem, abyste zabránili zkratu.

Originální návod na obsluhu

1.2.2 Symboly v návodu na obsluhu

V tomto návodu na obsluhu se používají následující symboly:

2	Tieto Čísla odkazuju na príslušné vyobrazenie na začiatku tohto námodu na obsluhu.
3	Číslovanie udáva poradie pracovněch Úkonov na obrázku a može sa odlišovat od Číslovanie pracovněch Úkonov v texte.
11	Čísla pozíciìs pa používajú na vyobrazeniPrehl'ad a odkazuju na Čísla legendy v odseku Prehl'ad výrobkov.
6!	Tento symbol by mal u vás vzbudit mimoriadnu opatrnost pri zaobchodzání s výrobkom.

1.3 Symboly na výrobcích

1.3.1 Symboly na výrobku

2.1 Všeobecné bezpečnostní upozornění

VÝSTRAHA Přečtěte si všechna bezpečnostní upozornění, pokyny, obrázky a technické údaje týkající se tohoto elektrického nářadí. Nedbalost při dodržování uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo závažná poranění.

2.2 Starostlivé zacházení s nabíječkami a jejich používání

2.3 Starostlivé zacházení s akumulátory a jejich používání

3.3 Indikátor provozního stavu nabíječky

Stav Význam
LED svieti nazeleno.	Nabíjačka je pripravená na použitie.
LED-dióda nesvieti.	Nabíjačka nie je pripravená na použitie.

6 Péče a údržba/oprava

VAROVÁNÍ

Nebezpečí úrazu elektrickým proudem! Provádění údržby a oprav se zapojenou síťovou zástrčkou může vést k závažným poraněním a popáleninám.

Před jakoukoli údržbou a opravami vždy vytáhněte síťovou zástrčku ze zásuvky!

Péče

• Pevně zachycenou nečistotu opatrně odstraňte. Ventilační štěrbiny opatrně vyčistěte suchým kartáčem.
• Kryt čistěte pouze mírně navlhčeným hadříkem. Nepoužívejte žádné prostředky na ošetřování obsahující silikon, protože ty mohou poškodit plastové části.

Údržba a oprava

• Pravidelně kontrolujte všechny viditelné části a výskyt poškození, jakož i bezchybné fungování ovládacích prvků. V případě poškození a/nebo poruchy funkce výrobek nepoužívejte. Ihned ho dejte opravit v servisu firmy Hilti.
• Po pracích spojených s péčí a údržbou nářadí připevněte všechny ochranné zařízení a zkontrolujte jejich fungování.

1. Otevřete kryt.
2. Udělejte si fotografii nebo náčrt, abyste si zapamatovali uložení napájecího kabelu.
3. Pomocí plochého šroubováku opatrně přitlačte jednu svorku, abyste uvolnili kabel. Vytáhněte kabel ze svorky. Zopakujte to s druhým kabelem a poté vyberte chybný síťový kabel.
4. Namontujte nový síťový kabel. Pomocí plochého šroubováku přitlačte svorku a zasuňte kabel do svorky. Uvolněte svorku a zkontrolujte, zda je kabel bezpečně uchyceno. Zopakujte to s druhým kabelem.

Material

Sieteový kábel C 6-22

2289588 (EU, 220-240V)

2289589 (US, 110-120V)

2289910 (GB, 220-240V)

2300624 (GB, 100-120V)

2289911 (KR, 220-240V)

2289912 (RU, 220-240V)

2289914 (JP, 100-120V)

2289915 (AUS 220-240V)

2289916 (TW, 100-120V)

2300625 (CH, 220-240V)

Sieteový kábel C 8-22

2289589 (US, 110-120V)

2289910 (GB, 220-240V)

2300624 (GB, 100-120V)

2289912 (EU, KR, RU, 220-240V)

2289913 (BR, 220-240V)

2289914 (JP, 100-120V)

2289915 (AUS 220-240V)

2289916 (TW, 100-120V)

2289917 (ARG, 220-240V)

2300625 (CH, 220-240V)

Vyberte síťový kabel vhodný pro vaši nabíječku pomocí této tabulky nebo se obraťte na servis Hilti.

Pokyny týkající se bezpečnosti a používání

V této dokumentaci se používá pojem akumulátor pro nabíjecí lithium-iontové akumulátory Hilti, ve kterých je sloučeno více článků. Určeny jsou pro elektrické nářadí Hilti a jen s nimi se smí používat. Používejte jen originální akumulátory Hilti!

Popis

Akumulátory Hilti jsou vybaveny systémem managementu a ochrany článků.
