Toote tüüp	Laadija Li-Ion akudele
Mark	Hilti
Mudel	C 6-22 / C 8-22 (ref. TE 3022)
Kaal	C 6-22: 0,84 kg; C 8-22: 1,45 kg
Nominaalne väljundpinge	10,8 V ... 21,6 V
Maksimaalne väljundvõimsus	C 6-22: 240 W; C 8-22: 450 W
Elektrivarustus	100-127 V või 220-240 V AC sõltuvalt versioonist
Säilitustemperatuur	-20 °C kuni 70 °C
Töötemperatuur	-17 °C kuni 60 °C
Olekunäit	Roheline LED (valmis); LED kustunud (mitte valmis)
Aku laetuse indikaator	4 rohelist LED-i, mis näitavad laetuse taset (≤20% kuni 80%)
Sobivad akud	Hilti Li-Ion akud 21,6 V
Kasutamine	Ainult siseruumides
Paigaldusvõimalus	Lauale või seinale
Kaitse	Topeltisolatsioon; lühisekaitse
Hooldus	Puhasta ventilatsiooniavasid kuiva harjaga; korpust kergelt niiske lapiga
Toitejuhtme vahetamine	Võimalik professionaali poolt Torx T10 kruvikeerajaga
Tootja garantii	Konsulteeri kohaliku Hilti partneriga

Korduma kippuvad küsimused - TE 3022 HILTI

Kuidas laadida akut Hilti laadijaga?

Ühendage laadija pistikupessa (roheline LED süttib). Sisestage Li-Ion aku laadija liidesesse. Laadimine algab automaatselt. Eemaldage aku, kui LED kustub (laadimine lõppenud).

Mida tähendab pidevalt põlev roheline LED laadijal?

Roheline LED näitab, et laadija on töövalmis ja toite all. Kui see ei sütti, kontrollige vooluühendust või kaabli seisukorda.

Mida teha, kui laadija LED ei sütti?

Kontrollige esmalt, et pistik on korralikult ühendatud. Kui LED jääb kustunuks, võib toode olla defektne. Ühendage laadija lahti ja uuesti sisse. Kui probleem püsib, võtke ühendust Hilti hooldusteenindusega.

Kas ma saan selle laadijaga laadida mitte-Hilti akusid?

Ei, kasutage ainult Hilti heakskiidetud Li-Ion akusid (21,6 V). Muud tüüpi akude laadimine võib põhjustada plahvatusi või kahjustada laadijat.

Mis on laadija töötemperatuuri vahemik?

Laadija töötab vahemikus -17 °C kuni +60 °C. Väljaspool seda vahemikku võib laadimine aku kaitsmiseks katkeda. Hoidke laadijat temperatuuril -20 °C kuni +70 °C.

Kuidas Hilti laadijat hooldada ja puhastada?

Enne puhastamist ühendage alati lahti. Puhastage ventilatsiooniavasid kuiva harjaga. Pühkige korpust kergelt niiske lapiga. Ärge kasutage silikoonipõhiseid puhastusvahendeid.

Kuidas vahetada laadija toitejuhet?

Ühendage laadija lahti. Avage kate (Torx T10 kruvikeeraja), vabastage klemmid kruvikeerajaga vajutades, eemaldage vana kaabel ja paigaldage uus heakskiidetud kaabel (viitenumbrid vastavalt pingele). Sulgege kate ja testige.

Mida teha, kui aku on pärast kasutamist väga kuum?

Kui aku on puudutamiseks liiga kuum, on see tõenäoliselt defektne. Asetage see mittesüttivasse kohta eemal süttivatest materjalidest. Laske jahtuda. Kui 1 tunni pärast on see endiselt kuum, võtke ühendust Hilti hooldusteenindusega.

Kas ma saan laadijat väljas kasutada?

Ei, laadija on mõeldud ainult siseruumides kasutamiseks. Ärge jätke seda vihma, niiskuse või äärmuslike temperatuuride kätte.

Kuidas laadijat transportida ja hoida?

Ühendage laadija enne transportimist alati lahti. Hoidke seda kindlalt kinni. Hoidke seda kuivas, külmumiskindlas kohas ja lastele kättesaamatus kohas. Kontrollige pärast pikaajalist hoidmist kahjustuste puudumist.

KASUTUSJUHEND TE 3022 HILTI

Originaalkasutusjuhend

1 Andmed kasutusjuhendi kohta

1.1 Käesoleva käsitsemisjuhendi kohta

• Hoiatus! Enne toote kasutamist veenduge, et olete tootele lisatud kasutusjuhendi, sealhulgas juhised, ohutus- ja hoiatusviited, joonised ja spetsifikatsioonid, läbi lugenud ja sellest aru saanud. Tutvuge eriti kõigi juhiste, ohutus- ja hoiatusviidete, jooniste, spetsifikatsioonide ning komponentide ja funktsioonidega. Selle eiramisel esineb elektrilöögi, tulekahju ja/või raskete vigastuste oht. Hoidke kasutusjuhend koos kõigi juhiste, ohutus- ja hoiatusviidetega hilisemaks kasutamiseks alles.
• HILTI tooted on ette nähtud professionaalsele kasutajale ja neid tohivad käsitseda, hooldada ja korras hoida ainult volitatud ja asjaomase väljaõppega isikud. Nimetatud personal peab olema teadlik kõikidest kaasnevatest ohtudest. Seade ja sellega ühendatavad abivahendid võivad osutuda ohtlikuks, kui neid ei kasutata nõuetekohaselt või kui nendega töötab vastava väljaõppeta isik.
• Lisatud kasutusjuhend vastab tehnika käesolevale tasemele trükkimise ajal. Uusima versiooni leiate alati veebist Hilti toote leheküljelt. Järgige selleks sümboliga tähistatud linki või QR-koodi käesolevas kasutusjuhendis. Andke toode teistele edasi ainult koos käesoleva kasutusjuhendiga!

1.2 Märkide selgitus

1.2.1 Hoiatused

Hoiatused annavad märku toote kasutamisel tekkivatest ohtudest. Kasutatakse järgmisi märksõnu:

OHT

OHT!

Võimalikud ohtlikud olukorrad, mis võivad põhjustada kasutaja raskeid kehavigastusi või hukkumist.

HOIATUS

HOIATUS!

Võimalik ohtlik olukord, mis võib põhjustada kasutaja raskeid kehavigastusi või hukkumist.

ETTEVAATUST

ETTEVAATUST!

Võimalikud ohtlikud olukorrad, mis võivad põhjustada kehavigastusi või varalist kahju.

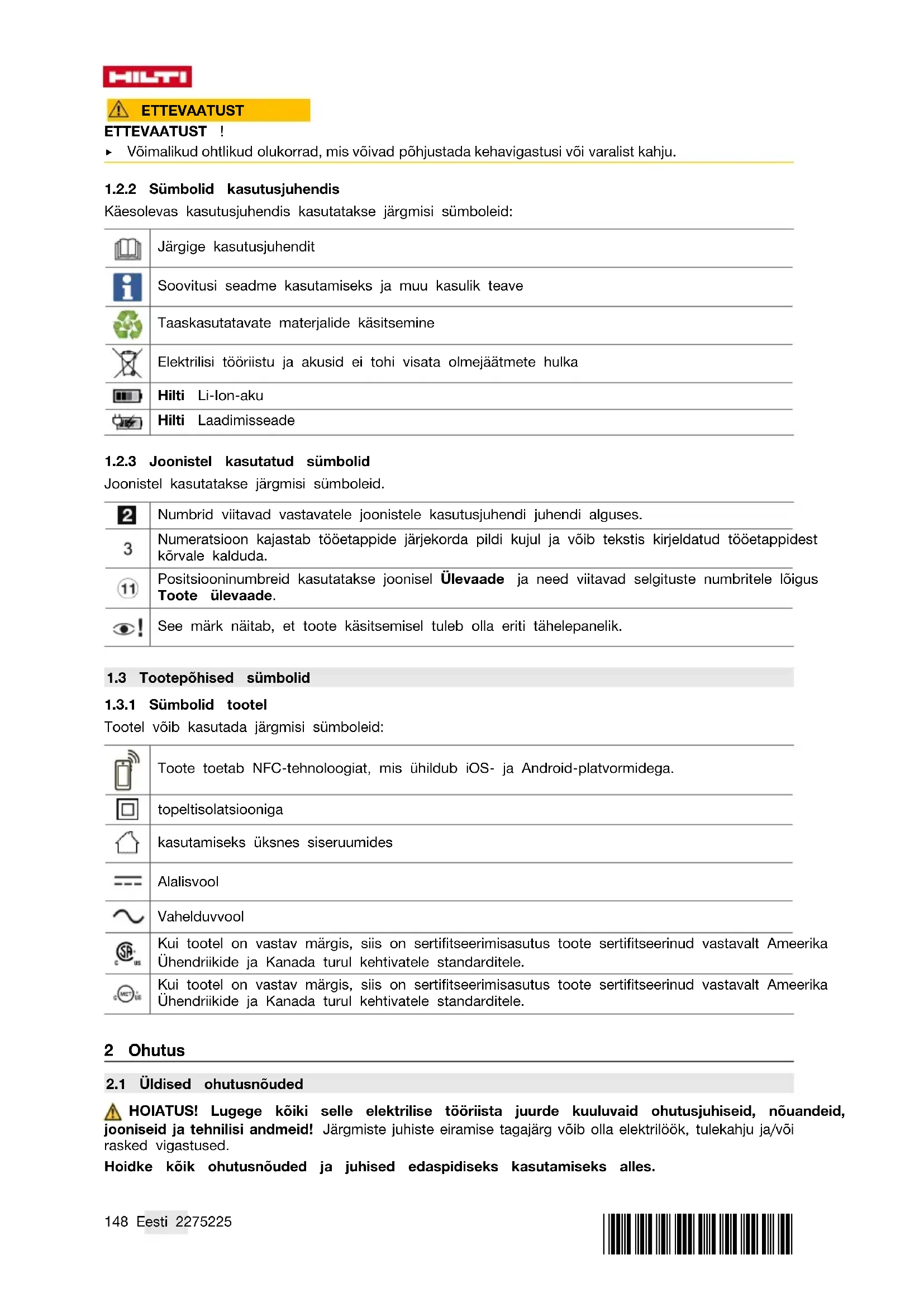

1.2.2 Sümbolid kasutusjuhendis

Käesolevas kasutusjuhendis kasutatakse järgmisi sümboleid:

	Järgige kasutsjuhendit
	Soovitusi seadme kasutamiseks ja muu kasulik teave
	Taaskasutatavate materjalide käsitsemine
	Elektrilisi tööristu ja akusid ei tohi visata olmejätmete hulka
	Hilti Li-lon-aku
	Hilti Laadimisseade

1.2.3 Joonistel kasutatud sümbolid

Joonistel kasutatakse järgmisi sümboleid.

2	Numbrid viitavad vastavatele joonistele kasutusjuhendi juhendi alguses.
3	Numeratsion kajastab toöetappide järjkorda pildi kujul ja vöib tekstis kirjeldatud toöetappidest körvale kalduda.
11	Positsioninumbreid kasutatakse joonisel Ülevaade ja need viitavad selgituste numbritele lõigus Toote ülevaade.
6!	See mark nättab, et toote käsitsemisel tuleb olla eriti tähelepanelik.

1.3 Tootepõhised sümbolid

1.3.1 Sümbolid tootel

Tootel võib kasutada järgmisi sümboleid:

	Toote toetab NFC-tehnoloogiat, mis ühildub iOS- ja Android-platzvormidea.
	topeltisolatsiooniga
	kasutamiseks üksnes siseruumides
---	Alalisvool
~	Vahelduvvool
us	Kui tootel on vastav märgis, siis on sertifitseerimisasutus toote sertifitseerinud vastavalt Ameerika Ühendriikide ja Kanada turul kehtivatele standarditele.
us	Kui tootel on vastav märgis, siis on sertifitseerimisasutus toote sertifitseerinud vastavalt Ameerika Ühendriikide ja Kanada turul kehtivatele standarditele.

2 Ohutus

2.1 Üldised ohutusnõuded

HOIATUS! Lugege kõiki selle elektrilise tööriista juurde kuuluvaid ohutusjuhiseid, nõuandeid, jooniseid ja tehnilisi andmeid! Järgmiste juhiste eiramise tagajärg võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles.

Seadet ei tohi kasutada inimesed, kelle füüsilised, sensoorsed või vaimsed võimed on vähenenud või kellel puuduvad seadme kasutamiseks vajalikud teadmised ja kogemused. Lapsed ei tohi seadmega mängida. Paigaldage laadimisseade nii, et sisse pandud aku ei saa alla kukkuda.

2.2 Laadimisseadmete hoolikas käsitsemine ja kasutamine

Vigastuste vältimiseks laadige laadimisseadmega ainult heakskiidetud Hilti liitiumioonakusid. - Laadimisseadme asukoht peab olema puhas, jahe, kuiv ja kaitstud miinustemperatuuride eest. - Laadimisprotsessi ajal eraldub laadimisseadmest soojust, seetõttu peavad ventilatsiooniavad olema vabad. Aku laadimine kinnises mahutis on keelatud. - Hooldage seadet hoolikalt. Veenduge, et detailid ei ole murdunud ega kahjustatud sellisel määral, et seade ei ole enam töökorras. Kui mõni osa on kahjustatud või murdunud, laske seade enne kasutamise jätkamist parandada. - Kasutage laadimisseadmeid ja akusid vastavalt käesolevatele juhistele ja viisil, mis on konkreetse mudeli jaoks ette nähtud. Laadimisseadmete nõuetevastane kasutamine võib põhjustada ohtlikke olukordi. - Laadige akusid ainult tootja poolt soovitatud laadimisseadmetega. Kui teatud tüüpi aku laadimiseks ettenähtud laadimisseadet kasutatakse teist tüüpi akude laadimiseks, tekib tulekahju oht. - Kasutusvälisel ajal hoidke akut ja laadimisseadet eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest ja teistest väikestest metallesemetest, mis võivad luua ühenduse aku kontaktide vahel. Akukontaktide või laadimiskontaktide vahel tekkiv lühis võib põhjustada tulekahju või põletusi. - Ärge hoidke akut laadimisseadmes. Pärast laadimist eemaldage aku laadimisseadmest.

2.3 Akude hoolikas käsitsemine ja kasutamine

Järgige liitiumioonakude ohutu käsitsemise ja kasutamise kohta esitatud juhiseid. Eiramine võib tekitada nahaärrituse, söövitusi, keemilisi põletusi, tulekahju ja/või põhjustada plahvatuse. - Kasutage akusid ainult siis, kui nende tehniline seisukord on veatu. Käsitlege akusid ettevaatlikult, et vältida kahjustusi ja tervist kahjustavate vedelike lekkimist! Akusid ei tohi mingil juhul muuta ega ümber ehitada! Akusid ei tohi lahti võtta, muljuda, kuumutada üle 80°C (176°F) ega ära põletada. - Ärge kasutage ega laadige akusid, mis on saanud löögi või muul viisil kahjustada. Kontrollige regulaarselt akusid kahjustuste suhtes. - Ärge kasutage kunagi ringlusse võetud või remonditud akusid. - Ärge kunagi kasutage akut või akutoitega elektritööriista lõiketarvikuna. - Ärge jätke akut kunagi otsese päikesekiirguse, kuumuse, sädeme või lahtise leegi kätte. See võib põhjustada plahvatuse. - Ärge puudutage aku pooluseid sõrmede, tööriistade, ehete või muude metallesemetega. See võib akut kahjustada, samuti tekitada varalist kahju ja kehavigastusi. - Hoidke akusid eemal vihmast, niiskusest ja vedelikest. Sissetungiv niiskus võib põhjustada lühist, elektrilööki, põletust, tulekahju ja plahvatust. - Kasutage üksnes aku tüübile vastavaid laadijaid ja elektritööriistu. Juhinduge asjaomastes kasutusjuhendites esitatud andmetest. - Ärge kasutage ega hoiustage akut plahvatusohtlikus keskkonnas. Kui aku on nii kuum, et seda ei saa puudutada, võib aku olla defektne. Asetage aku nähtavasse tulekindlasse kohta, mis on süttivatest materjalidest piisavalt kaugel. Laske akul jahtuda. Kui aku on ühe tunni pärast ikka veel liiga kuum, et seda puudutada saaks, siis on aku defektne. Pöörduge Hilti hoolduskeskusesse või lugege läbi dokument "Juhised Hilti liitiumioonakude ohutu käsitsemise ja kasutamise kohta".

Järgige liitiumioonakude transpordi, ladustamise ja käsitsemise kohta esitatud erijuhiseid. Lugege läbi Hilti liitiumioonakude ohutu käsitsemise ja kasutamise juhised, mis avanevad käesoleva kasutusjuhendi lõpus oleva QR-koodi skannimisel.

3 Kirjeldus

3.1 Toote ülevaade

① aku ② Aku oleku indikaator ③ aku vabastusnupp ④ Laadimisseadme oleku indikaator ⑤ auk seinapaigaldamiseks ⑥ õhu väljalaskeava ⑦ õhu sisselaskeava ⑧ aku liides

3.2 Sihipärane kasutamine

Kirjeldatud toode on teisaldatav laadimisseade, mis on ette nähtud 21,6 V nimipingega Hilti liitiumioonakude laadimiseks. Olenevalt riigist on see ette nähtud ühendamiseks 100 V kuni 127 V või 220 V kuni 240 V vahelduvpingega pistikupessa.

Laadimisseadet saab paigaldada ühetasasele aluspinnale või seinale.

• Selle toote jaoks heakskiidetud Hilti liitiumioonakud leiate sellest loendist. Kõik akud ei ole kõikides riikides saadaval.

Toote andmed

Laadimisseade C 6-22 | C 8-22
Pölvkond 01
Seerianumber 1 - 999999999999

3.3 Laadimisseadme oleku indikaator

Seisund Tähendus
LED põleb rohelise tulega. Laadimisseade on tõvalmis.
LED ei põle.	Laadimisseade ei ole tõvalmis.

3.4 Liitiumioonaku näidud laadimise ajal

Kui Hilti Nuron liitiumioonaku on ühendatud Hilti laadimisseadmega, näitab aku oleku indikaator laetuse astet ning võimalikke veateateid.

Seisund Tähendus
Üks (1) LED-tuli vilgub aeglaselt rohelise tulega	Akut laetakse, laetuse aste: ≤ 20 %
Üks (1) LED-tuli põleb rohelise tulega, üks (1) LEDakut laetakse, laetuse aste: 21 % kuni 40 % tuli vilgub aeglaselt rohelise tulega
Kaks (2) LED-tuld põlevad rohelise tulega, (1) LEDakut laetakse, laetuse aste: 41 % kuni 60 % tuli vilgub aeglaselt rohelise tulega
Kolm (3) LED-tuld põlevad rohelise tulega, (1) LEDakut laetakse, laetuse aste: 61 % kuni 80 % tuli vilgub aeglaselt rohelise tulega
Neli (4) LED-tuld põlevad rohelise tulega	Akut laetakse, laetuse aste: ≥ 80 %
Ükski LED-tuli ei põle.	Aku on tãiesti laetud, laadmisprotsess on lõpetud.
Üks (1) LED-tuli vilgub kiiresti kollase tulega, seejäadimine on katkenud. Aku temperatuur vöib ol rel põlevad üks või mitu LED-tuled rohelise tulegaäljaspool lubatud vahemikku. Laadimine jätkub automaatsetn niipea, kui vajaliku tingimused on taas täidetud. Laske akul soojene da/jahtuda soovitatavale laadimistemperatuurile.
Üks (1) LED-tuli vilgub kiiresti punase tulega Liitiumoonaku on lukustatud ja seda ei saa kasuta-da. Palun põörduge Hilti hooldekeskusse.

3.5 Liitiumioonaku seisundi näidud

Hilti soovitab kontrollida iga kord enne laadimist liitiumioonaku seisundit.

Aku seisundi teadasaamiseks hoidke aku vabastusklahvi all rohkem kui kolme sekundi vältel. Süsteem ei tuvasta võimalikku aku tõrget, mis on tingitud valest käsitsemisest, nt kukkumisest, tõrgetest, suurest kuumusest vm.

Seisund Tähendus
Köik LED-tuled suttivad pideva tulena ja seejärel põleb (1) LED-tuli pidevalt rohelise tulega.	Akut võib jätkuvalt kasutada.
Köik LED-tuled suttivad pideva tulena (1) ja LED-tuli vilgub kiiresti kollase tulega.	- Aku oleku kohta esitatud päringut ei saanud lõpe-tada. Korrake protssesi või põörduge Hilti hoolde-keskusse.
Köik LED-tuled suttivad pideva tulena ja seejärel põleb (1) ja LED-tuli pideva punase tulega.	Kui ühendatud seadet saab jätkuvalt kasutada, on aku allesjäänud mahtuvus alla 50%. Kui ühendatud seadet ei saa enam kasutada, on aku kasutusressurss ammendunud ja aku tuleb vã-ja vahetada. Palun põörduge Hilti hooldekeskusse.

3.6 Tarnekomplekt

Laadimisseade, kasutusjuhend.

Muud süsteemitooted leiate müügiesindusest Hilti Store või veebisaidilt: www.hilti.group

4 Tehnilised andmed

	C 6-22 C 8-22
Kaal vastavalt EPTA Procedure 01	0,84 kg(1,852 lb)	1,45 kg(3,197 lb)
Nominaalne väljundvöimsus	10,8 V ... 21,6 V 10,8 V ...	21,6 V
Maksimaalne väljundvöimsus	240 W 450 W
Hoiutemperatuur	-20 °C ... 70 °C(-4,0 °F ... 158,0 °F)	-20 °C ... 70 °C(-4,0 °F ... 158,0 °F)
Ümbritseva keskkonna temperatuur tõötamise ajal	-17 °C ... 60 °C(1,4 °F ... 140,0 °F)	-17 °C ... 60 °C(1,4 °F ... 140,0 °F)

5 Käsitsemine

HOIATUS

Kahjustatud toitejuhe on ohtlik! Kui töötamise ajal saab toitejuhe või pikendusjuhe viga, lahutage seade ja toitejuhe kohe vooluvõrgust. Defektset kohta ärge puudutage!

• Kontrollige regulaarselt kõiki ühendusjuhtmeid. Defektsed pikendusjuhtmed vahetage välja. Vastasel korral võtke ühendust Hilti hooldekeskusega.

Soovitame kasutada maksimaalselt 30 mA käivitusvooluga rikkevoolukaitselülitit (RCD).

5.1 Laadimisseadme sisselülitamine ja aku laadimine

HOIATUS

Muude kui ettenähtud patareide laadimine toob kaasa plahvatusohu. Tagajärjeks võivad olla vigastused ja laadimisseadme kahjustused.

• Ärge laadige patareisid, mis ei ole laetavad. Selle laadimisseadmega laadige üksnes Hilti poolt heakskiidetud akusid.

ETTEVAATUST

Niiskusest põhjustatud lühis. Tagajärjeks on toote kahjustused.

• Kasutage toodet ainult kinnistes ruumides. Hoidke seadet eemal niiskusest.
• Ühendage toitepistik pistikupessa. LED põleb rohelise tulega.
• Ühendage aku akuliidesega. Akut laetakse.
• Täis laetud aku eemaldage laadimisseadmest.

6 Hooldus ja korrashoid

HOIATUS

Elektrilöögi oht! Seadme hooldus- ja korrashoiutööd toitevõrku ühendatud toitepistikuga võivad põhjustada raskeid vigastusi ja põletusi.

Tõmmake toitepistik pistikupesast välja iga kord enne hooldus- ja korrashoiutööde tegemist!

Hooldus

Kõvasti kinni olev mustus eemaldage ettevaatlikult. - Puhastage ventilatsiooniavasid ettevaatlikult kuiva harjaga. - Puhastage korpust kergelt niiske lapiga. Ärge kasutage silikooni sisaldavaid hooldusvahendeid, sest need võivad kahjustada seadme plastdetaile.

Korrashoid

• Kontrollige regulaarselt nähtavate osade ja juhtelementide laitmatut töökorda.
• Kahjustuste ja/või tõrgete korral ei tohi seadet kasutada. Laske tööriist kohe Hilti teeninduskeskuses parandada.
• Pärast hooldus- ja remonttöid paigaldage kõik kaitseseadised ja kontrollige nende töökorda.

Tööohutuse tagamiseks kasutage ainult originaalvaruosi ja -materjale. Teie tootega sobivad ja meie poolt heakskiidetud varuosad, materjalid ja tarvikud leiate kauplusest Hilti Store või veebilehelt: www.hilti.group.

6.1 Toitejuhtme vahetamine 2

A OHT

Vigastuste oht! Elektrilöögi oht!

Seadet tohivad kasutada, hooldada ja parandada vaid selleks volitatud vastava väljaõppega isikud! Kasutajatel peavad olema vastavad ohutusteadmised.

Kui toitejuhe on kahjustada saanud, siis tuleb see asendada.

Elektriohutuse tagamiseks järgige riigis kehtivaid nõudeid.

1. Tõmmake laadimisseadme pistik pistikupesast välja.
2. Tõmmake kummist tugijalg kattest välja ja keerake välja selle all olev kinnituskruvi.

Torx®-kruvikeeraja T10

1. Avage kate.
2. Tehke foto või joonis, et toitejuhtme paigaldamist meelde jätta.
3. Juhtme vabastamiseks vajutage ühele klemmile ettevaatlikult lapikkruvikeerajaga. Tõmmake juhe klemmist välja. Korrake protsessi teise juhtme puhul ja seejärel eemaldage defektne toitejuhe.
4. Paigaldage uus toitejuhe. Suruge üks klemm lapikkruvikeerajaga sisse ja lükake juhe klemmi. Vabastage klemm ja kontrollige, kas juhe on kindlalt kinni. Korrake protsessi teise juhtme puhul.

Materjal

Toitejuhe C 6-22 2289588 (EL, 220-240V) 2289589 (USA, 110-120V) 2289910 (ÜK, 220-240V) 2300624 (ÜK, 100-120V) 2289911 (KR, 220-240V) 2289912 (RU, 220-240V) 2289914 (JP, 100-120V) 2289915 (AUS 220-240V) 2289916 (TW, 100-120V) 2300625 (CH, 220-240V)

Toitejuhe C 8-22 2289589 (USA, 110-120V) 2289910 (ÜK, 220-240V) 2300624 (ÜK, 100-120V) 2289912 (EL, KR, RU, 220-240V) 2289913 (BR, 220-240V) 2289914 (JP, 100-120V) 2289915 (AUS 220-240V) 2289916 (TW, 100-120V) 2289917 (ARG, 220-240V) 2300625 (CH, 220-240V)

Valige laadimisseadme jaoks tabelist välja sobiv toitejuhe või pöörduge Hilti hooldekeskusesse.

1. Paigaldage toitejuhe kaablijuhikusse nii, nagu see oli paigaldatud enne kaablijuhiku vahetamist. Kasutage võrdluseks eelnevalt tehtud fotot või joonist.
2. Sulgege kate ja keerake kinnituskruvi uuesti sisse.
3. Asetage kummitald uuesti kattesse.
4. Ühendage võrgupistik uuesti pistikupessa ja kontrollige, kas laadimisseade töötab veatult.

LED-tuli põleb: Laadimisseade töötab veatult. LED-tuli ei põle: Laadimisseade ei tööta veatult.

Võtke ühendust Hilti hooldekeskusega.

7 Transport ja ladustamine

Transport

Transportimisel veenduge, et seade seisab kindlalt paigal. Kontrollige iga kord pärast transportimist, kas kõik nähtavad osad on kahjustamata ja juhtelemendid töötavad veatult.

Hoistamine

Seadet tohib hoiustada üksnes siis, kui toitepistik on toitevõrgust eemaldatud. Hoiustage toodet kuivas, lastele ja kõrvalistele isikutele kättesaamatus kohas.

• Kontrollige pärast pikemat seismisaega, kas kõik nähtavad osad on kahjustamata ja juhtkomponendid on laitmatus töökorras.

8 Abi tõrgete puhul

Kui peaks esinema tõrge, mida ei ole järgmises tabelis nimetatud või mida te ei suuda ise kõrvaldada, pöörduge Hilti hooldekeskusesse.

Törge Vöimalik pöhjus Lahendus
LED ei pole. Toitepistik ei olevooluvörku ühen-datud.	Ühendage toitepistik pistiku-pessa.
Törge seadmel. Lülitage seade	välja ja uuesti sisse. Kui LED-tuli seejärel ilka veel ei pole, põrduge Hilti hooldekeskusse.
Toitejuhe on defektne. Vahetage	toitejuhe välja. → Lehekülg 152
Laadimisseade on defektne.	Laske seade Hilti hooldekesku-ses parandada.

9 Kasutuse lõpetamine

Hilti seadmed on suures osas valmistatud taaskasutatavatest materjalidest. Taaskasutuse eelduseks on materjalide korralik sorteerimine. Paljudes riikides kogub Hilti kasutusressursi ammendanud seadmed kokku. Lisateavet saate Hilti müügiesindusest.

• Ärge visake kasutusressursi ammendanud elektrilisi tööriistu, elektroonikaseadmeid ja akusid olmejäätmete hulka!

10 FCC/IC deklaratsioon

Seade vastab FCC-eeskirjade 15. osa ja IC RSS-210 nõuetele. Seadmega töötamisel peavad olema täidetud kaks tingimust:

1. Seade ei tohi põhjustada kahjulikke häiringuid.
2. Seade peab aktsepteerima vastuvõetud häiringuid, sealhulgas selliseid, mis võivad põhjustada soovimatu töö.

11 Tootja garantii

Garantiitingimusi puudutavates küsimustes pöörduge oma kohaliku Hilti partneri poole.

12 Lisateave

C 6-22 (01)

RoHS (ohtlike ainete kasutamise piiramist reguleeriv direktiiv)

Tabel kehtib Hiina turu suhtes.

用物質含有情況標示聲明書

See tabel kehtib kasutamiseks Taiwani turul.

C 8-22 (01)

RoHS (ohtlike ainete kasutamise piiramist reguleeriv direktiiv)

Tabel kehtib Hiina turu suhtes.

用物質含有情況標示聲明書

See tabel kehtib kasutamiseks Taiwani turul.

13 Hilti Li-Ion-akud

Ohutus- ja kasutusjuhised

Selles dokumendis kasutatakse mõistet "aku" taaslaetavate Hilti liitiumioonakude kohta, milles on koondatud mitu liitiumioonelementi. Need on ette nähtud Hilti elektriliste tööriistade jaoks ja neid tohib kasutada üksnes koos Hilti tööriistadega. Kasutage üksnes Hilti originaalakusid!

Kirjeldus

Hilti akud on varustatud elementide juhtimise ja kaitse süsteemidega.

Akud koosnevad liitiumioonelementidest, mis tagavad väga suure spetsiifilise energiatiheduse. Liitiumioonakudel on väga väike mäluefekt, kuid need on väga tundlikud löökide, süvatühjenemise ja kõrgemate temperatuuride suhtes.

Hilti akude jaoks heakskiidetud tooted leiate Hilti Store'ist või veebisaidilt: www.hilti.group

Ohutus

Järgige liitiumioonakude ohutu käsitsemise ja kasutamise kohta esitatud juhiseid. Eiramine võib tekitada nahaärritust, söövitust, keemilist põletust, tulekahju ja/või põhjustada plahvatuse. Käsitsege akusid ettevaatlikult, et vältida nende kahjustusi ja terviseohtlike vedelike eraldumist! Akusid ei tohi mingil juhul modifitseerida ega manipuleerida! Akusid ei tohi lahti võtta, muljuda, kuumutada üle 80 °C ega põletada. - Ärge kasutage ega laadige akusid, millele on avaldanud löök või mis on muul viisil kahjustada saanud. Kontrollige regulaarselt, ega akudel ei ole märke kahjustustest. - Ärge kunagi kasutage ringlusse võetud või parandatud akusid. - Ärge kasutage akut ega akutoitega elektrilist tööriista kunagi lõiketarvikuna.

• Ärge jätke akut kunagi otsese päikesekiirguse, kuumuse, sädemete või lahtise leegi kätte. See võib põhjustada plahvatuse.
• Ärge puudutage aku pooluseid sõrmede, tööriistade, ehete või muude metallesemetega. See võib akut kahjustada, samuti tekitada varalist kahju ja kehavigastusi.
• Hoidke akusid eemal vihmast, niiskusest ja vedelikest. Sissetungiv niiskus võib põhjustada lühist, elektrilööki, põletust, tulekahju ja plahvatust. ▶ Kasutage üksnes seda tüüpi aku jaoks ette nähtud laadimisseadmeid ja elektrilisi tööriistu. Juhinduge asjaomastes kasutusjuhendites esitatud andmetest.
• Ärge kasutage ega säilitage akut plahvatusohtlikus keskkonnas. ▶ Kui aku on nii kuum, et seda ei saa puudutada, võib aku olla defektne. Asetage aku nähtavasse tulekindlasse kohta, mis on süttivatest materjalidest piisavalt kaugel. Laske akul jahtuda. Kui aku on ühe tunni pärast ikka veel liiga kuum, et seda puudutada saaks, siis on aku defektne. Tegutsege vastavalt juhistele, mis on esitatud peatükis Meetmed aku süttimise korral.

Toimimine kahjustada saanud akude korral

Kui aku on kahjustada saanud, võtke alati ühendust Hilti hoolduskeskusega. - Ärge kasutage akut, millest eraldub vedelikku. - Vedeliku väljavoolamise korral vältige selle otsest sattumist silma või nahale. Akust eraldunud vedeliku käitlemisel kandke alati kaitsekindaid ja kaitseprille. - Akust välja voolanud vedeliku eemaldamiseks kasutage selleks ette nähtud keemilist puhastusvahendit. Järgige akuvedeliku suhtes kehtivaid eeskirju. - Asetage defektne aku tulekindlasse mahutisse ja katke see kuiva liiva, kriidipulbri (CaCO3) või silikaadiga (vermikuliit). Seejärel sulgege õhukindlalt kaanega ja hoidke mahutit eemal süttivatest gaasidest, vedelikest ja tuleohtlikest esemetest. Toimetage mahuti Hilti Store või pöörduge pädeva jäätmekäitlusettevõtja poole. Kahjustada saanud akude transportimisel järgige kohalikke veoeeskirju!

Toimimine kasutusressursi ammendanud akude korral

• Pange tähele, kui aku töötab ebaharilikult, näiteks kui laadimisel esineb tõrkeid, laadimisaeg on ebatavaliselt pikk, jõudlus tuntavalt väheneb, LED-tuled ebaharilikult põlevad või akust voolab välja vedelikku. Need annavad märku sellest, et aku sisemuses võib esineda probleeme. Kui teil on aku suhtes kahtlusi, võtke ühendust Hilti hoolduskeskusega. Kui aku enam ei tööta, kui akut ei saa enam laadida või kui akust eraldub vedelikku, ei tohi akut enam kasutada. Vt punkti ja korrashoid kasutuskõlbmatuks muutunud seadmete käitlus.

Meetmed aku süttimise korral

HOIATUS

Aku põlengu oht! Põlevast akust eraldub ohtlikke ja plahvatada võivaid vedelikke ja aure, mis võivad kaasa tuua korrosioonist tingitud vigastusi, põletusi ja plahvatusi.

Aku põlengu kustutamisel kandke isikukaitsevahendeid.

▶ Kahjulike ja plahvatusohtlike aurude ärajuhtimiseks tagage piisav ventilatsioon. Intensiivse suitsu tekkimise korral lahkuge ruumist kohe. - Hingamisteede ärrituse korral pöörduge arsti poole. Helistage päästeteenistusse, enne kui üritate tuld kustutada. - Aku põlengut kustutage üksnes veega, seejuures olge võimalikult kaugel. Pulberkustutid ja kustutustekid ei toimi liitiumioonakude korral. Ümbritseva ala põlengut saab kustutada tavaliste kustutusvahenditega. - Ärge üritage suures koguses põlevaid akusid liigutada. Eemaldage läheduses olevad terved akud, et kahjustada saanud akusid isoleerida.

Kui aku ei jahtu, suitseb või põleb:

Tõstke see kühviga üles ja visake vett täis ämbrisse. Jahutav toime takistab tulekahju levimist akuelementidele, mis ei ole veel jõudnud süttimiseks kriitilisele temperatuurile. Laske akul vähemalt 24 tundi ämbris seista, kuni see on täielikult jahtunud. Vt Toimimine kahjustada saanud akude korral.

Andmed transpordi ja ladustamise kohta

Toettemperatuur vahemikus -17°C ja +60°C / 1°F ja 140°F. - Hoitemperatuur vahemikus -20°C ja +40°C / -4°F ja 104°F. - Ärge hoidke akusid laadimisseadmes. Pärast laadimist eemaldage aku laadimisseadmest. Hoidke akusid võimalikult jahedas ja kuivas kohas. Jahedas kohas hoidmine pikendab aku tööiga. Ärge hoidke akut kunagi päikese käes, radiaatori peal ega aknalaual. Akusid ei tohi saata posti teel. Kahjustamata akude saatmiseks pöörduge logistikaettevõtja poole.

HILTI

• Ärge kunagi transportige akusid lahtiselt. Enne aku transportimist tuleb aku pakendada nii, et see oleks kaitstud löökide ja vibratsiooni eest ning isoleeritud kõikidest elektrit juhtivatest materjalidest või teistest akudest, et vältida kokkupuudet teise aku poolustega ning lühise teket. Järgige akude transpordi suhtes kehtivaid riiklikke eeskirju.

Korrashoid ja käsitsemine

• Hoidke aku puhas ning vaba õlist ja rasvast. Vältige ebavajalikku tolmu või mustust akul. Puhastage akut kuiva, pehme pintsli või puhta kuiva lapiga.
• Ärge kasutage akut, mille ventilatsiooniavad on ummistunud! Puhastage ventilatsiooniavasid ettevaatlikult kuiva, pehme harjaga.
• Ärge laske võõrkehadel sattuda aku sisemusse.
• Ärge laske niiskusel tungida aku sisemusse. Kui niiskus on tunginud aku sisemusse, siis käsitlege akut nii, nagu oleks see kahjustada saanud ja paigutage aku tulekindlasse mahutisse.

Vt Toimimine kahjustada saanud akude korral.

Vale käitlemise tõttu väljatungivad gaasid või vedelikud võivad kahjustada tervist. Utiliseerige aku Hilti Store esinduses või pöörduge asjaomase jäätmekäitlusettevõtte poole. Kahjustada saanud akude transportimisel järgige kohalikke veoeeskirju! - Ärge visake akusid olmejäätmete hulka! Käidelge akusid nii, et need ei satuks laste kätte. Lühise vältimiseks katke akukontaktid elektrit mittejuhtiva materjaliga.

Originaal kasutusjuhend

1 Teave kasutusjuhendi kohta

1.1 Selle kasutusjuhendi kohta
