製品タイプ	Li-Ionバッテリー充電器
ブランド	ヒルティ
モデル	C 6-22 / C 8-22 (型番 TE 3022)
重量	C 6-22 : 0.84 kg ; C 8-22 : 1.45 kg
定格出力電圧	10.8 V ... 21.6 V
最大出力電力	C 6-22 : 240 W ; C 8-22 : 450 W
電源	100-127 V または 220-240 V AC (バージョンによる)
保管温度	-20 °C ～ 70 °C
使用温度	-17 °C ～ 60 °C
状態表示	緑色LED (準備完了) ; LED消灯 (未準備)
バッテリー充電レベル表示	4つの緑色LEDで充電レベルを表示 (≤20 % ～ 80 %)
対応バッテリー	21.6 V ヒルティ Li-Ion バッテリー
使用環境	屋内専用
取り付け可能性	卓上または壁掛け
保護	二重絶縁 ; 短絡保護
メンテナンス	乾いたブラシで通気口を掃除 ; 筐体は湿らせた布で拭く
電源ケーブルの交換	専門家によるTorx T10ドライバーでの交換が可能
メーカー保証	最寄りのヒルティパートナーにお問い合わせください

よくある質問 - TE 3022 HILTI

ヒルティ充電器でバッテリーを充電する方法は？

充電器をコンセントに差し込みます（緑色LEDが点灯）。Li-Ionバッテリーを充電器のインターフェースに挿入します。充電が自動的に開始されます。LEDが消灯したら（充電完了）バッテリーを取り外します。

充電器の緑色LEDが常時点灯しているのは何を意味しますか？

緑色LEDは充電器が動作準備中で通電していることを示します。点灯しない場合は、電源接続またはケーブルの状態を確認してください。

充電器のLEDが点灯しない場合はどうすればよいですか？

まずプラグがしっかり差し込まれているか確認してください。LEDが消えたままの場合は、製品に欠陥がある可能性があります。充電器を抜き差ししてください。問題が解決しない場合は、ヒルティサポートにお問い合わせください。

この充電器でヒルティ以外のバッテリーを充電できますか？

いいえ、認定されたヒルティLi-Ionバッテリー（21.6 V）のみ使用してください。他の種類のバッテリーを充電すると、爆発や充電器の損傷を引き起こす可能性があります。

充電器の動作温度範囲は？

充電器は-17 °C～+60 °Cで動作します。この範囲外では、バッテリー保護のため充電が中断されることがあります。充電器は-20 °C～+70 °Cで保管してください。

ヒルティ充電器のメンテナンスと掃除方法は？

掃除の前には必ず電源を抜いてください。乾いたブラシで通気口を掃除してください。筐体は湿らせた布で拭いてください。シリコン系洗浄剤は使用しないでください。

充電器の電源ケーブルの交換方法は？

充電器の電源を抜きます。カバーを開け（Torx T10ドライバー）、ドライバーで押して端子を解放し、古いケーブルを取り外し、新しい認証済みケーブル（電圧に応じた型番）を取り付けます。カバーを閉じてテストします。

使用後にバッテリーが非常に熱くなった場合はどうすればよいですか？

バッテリーが触れないほど熱い場合は、おそらく故障しています。不燃性の場所に置き、可燃物から離してください。冷ましてください。1時間経ってもまだ熱い場合は、ヒルティサポートにお問い合わせください。

充電器を屋外で使用できますか？

いいえ、充電器は屋内専用に設計されています。雨、湿気、極端な温度にさらさないでください。

充電器の輸送と保管方法は？

輸送前には必ず充電器の電源を抜いてください。しっかりと保持してください。乾燥した霜のない場所で、子供の手の届かないところに保管してください。長期保管後は損傷がないか確認してください。

使用説明書 TE 3022 HILTI

注意！

注意！

注意！

衝撃、湿気または濡れは、製品の損傷を引き起こします。

製品は密閉された空間でのみ使用してください。製品を湿気や濡れから保護してください。

1. プラグをコンセントに差し込んでください。LEDが緑色に点灯します。
2. バッテリーをバッテリー接続部に差し込みます。バッテリーの充電が始まります。
3. バッテリーが充電されたら、バッテリーをドローンから取り外してください。

警告事項！本製品をご使用になる前に、同梱の取扱説明書と指示事項、安全上の注意、警告表示、および製品仕様を読み、その内容を理解してください。特に、すべての指示事項、安全上の注意、警告表示、および製品仕様、構成部品と機能に精通しているようにしてください。これを怠ると、感電、火災、または重傷事故の危険があります。後日確認できるように、取扱説明書とすべての指示事項、安全上の注意、警告表示を保管しておいてください。製品はプロ仕様で製作されています。その使用、保守、修理を行うのは、認定を受けた人のみに限ります。それらの人は、遭遇し得る危険に関する情報を入手していなければなりません。製品およびケーブルの使用法を知らない者による誤使用、または規定外の使用は危険です。製品同梱の取扱説明書は、印刷の時点で最新の技術状況を反映しています。最新のバージョンについては、Hilti製品の最新情報を確認してください。また、本取扱説明書の一部には、QRコード（の記号）が含まれている場合があります。他の人が使用する場合には、本製品とともにその取扱説明書を一緒にお渡しください。

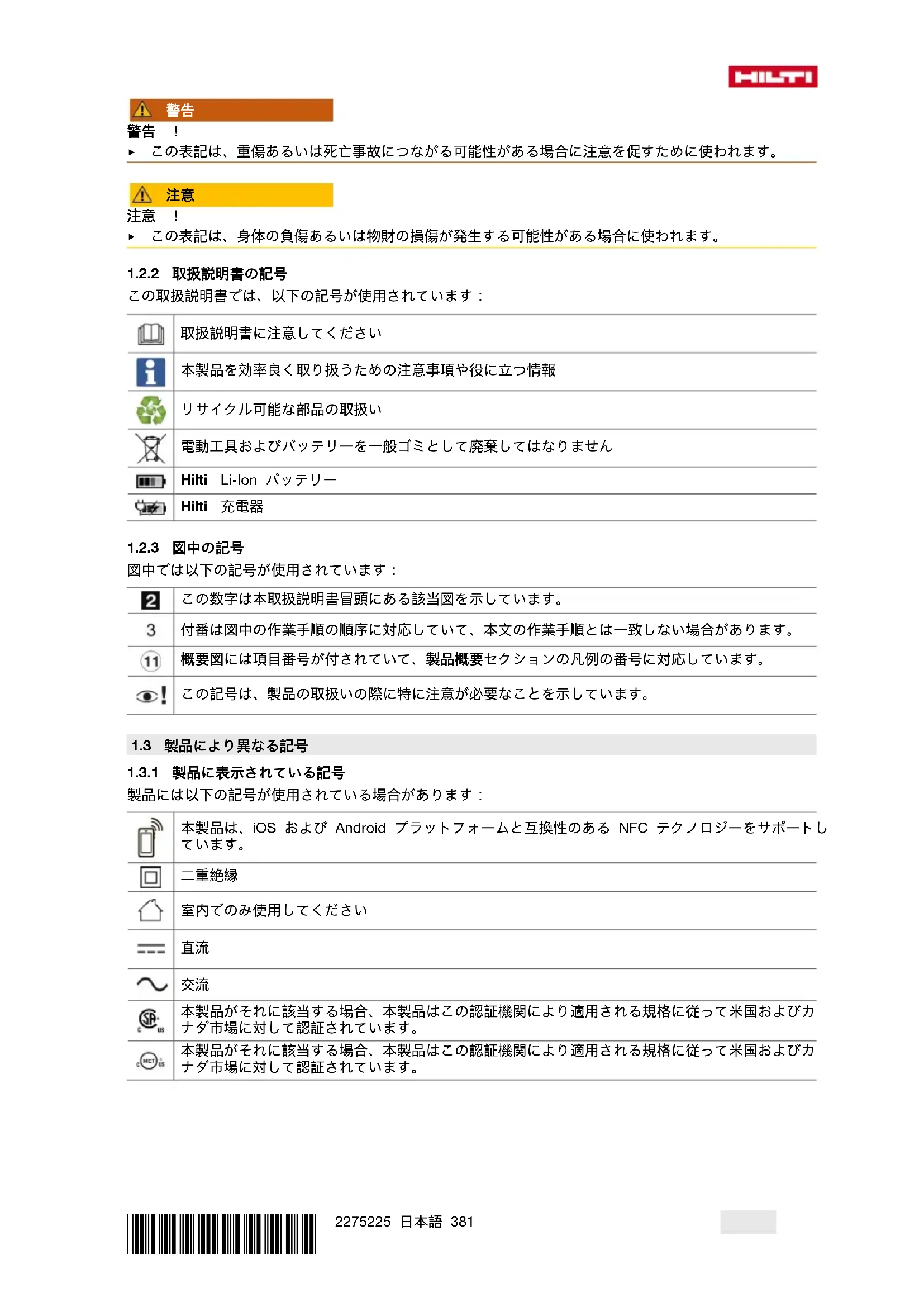

1.2 記号の説明

1.2.1 警告表示

警告表示は製品の取り扱いにおける危険について警告するものです。以下の注意喚起語が使用されます：

危険

危険！

• その表記は、重傷または死亡事故につながる危険性がある場合に注意を促すために使用されます。

警告

警告！

• この表示は、重傷または死亡事故につながる可能性がある場合に注意を促すために使われます。

注意

注意！

• この表示は、身体の負傷または物財の損傷が発生する可能性がある場合に使われます。

1.2.2 取扱説明書の記号

この取扱説明書には、以下の記号が使用されています：

取扱説明書注意書き

本製品を効率良く取り扱うための注意事項や役に立つ情報

リサイクル可能部品の取り扱い

電動工具およびバッテリーを一般ごみとして廃棄してはなりません

Hilti Li-Ion ロッテリー

Hilti 充電器

図中の記号

中では以下の記号が使用されています：

付番は文中の作業手順の順序に対応しており、本文の作業手順と一致するようお願いいたします。

11

概要図は項目番号が付されており、製品概要セクションの凡例の番号に対応しています。

この記号は、製品の取り扱いの際に特に注意が必要なことを示しています。

1.3 製品に表示される異なる記号

1.3.1 製品に表示される記号

製品には以下の記号が使用されます：

本製品は、iOS および Android プラットフォームと互換性のある NFC テクノロジーをサポートしています。

二重絶縁

屋内での使用

直流

交流

本製品が該当する場合、本製品は適切な認証機関に適用される規格に従って、米国およびカナダ市場に対して認証されています。

本製品が該当する場合、本製品は適切な認証機関に適用される規格に従って、米国およびカナダ市場に対して認証されています。

2.1 一般安全注意事項

警告事項 本電動工具に付属のすべての安全上の注意、指示事項、図、および製品仕様をお読みください。以下の指示を守らないと、感電、火災、および/または重傷事故の危険があります。

安全上の注意および指導事項が書かれた説明書は、すべて大切に保管してください。

本製品は、身体、知覚、精神の能力が十分でない方や製品に関する経験や知識のない方（子供を含む）が使用することはできません。子供が本製品で遊ばないようにしてください。 - 充電器は、装着したバッテリーが落下しないように取り付けてください。

2.2 充電器の慎重な取扱いのお願い

▷ 負傷を防止するために、充電器は認可されたHilti Li-ionバッテリーのみを充電してください。 - 充電器は、清潔で涼しく、氷点下以上の場所で使用してください。 - 充電器は充電中に熱を発散します。通気口をふさがないでください。密閉した容器内で充電しないでください。 本製品の手入れは慎重に行ってください。部品に破損、または本製品の正常な動作を妨げるような損傷がないか確認してください。部品が損傷または破損している場合は、使用を続ける前に本製品の修理を依頼してください。 - 充電器およびバッテリーは、本説明書内の指示に従い、各形式ごとの規定を遵守して使用してください。指定された用途以外に充電器を使用すると危険な状況を招く恐れがあります。 - バッテリーを充電する場合は、必ずメーカー推奨の充電器を使用してください。特定タイプのバッテリー専用の充電器を他のバッテリーに使用すると、火災の恐れがあります。 使用時は充電器の近くに、事務用クリップ、硬貨、釘、ネジ、その他の小さな金属片を置かないでください。それらが充電器の電気接点の短絡を起こすことがあります。それらが充電器の接点短絡が発生すると、火傷や火災が発生する危険があります。 - バッテリーを充電器で保管しないでください。充電の後は、必ずバッテリーを充電器から取り出してください。

2.3 バッテリーの慎重な取扱いと使用

• Li-ionバッテリーの安全な取扱いと使用のために、以下の安全上の注意を遵守してください。それを守らないと、皮膚の炎症、重篤な腐食負傷、化学火傷、火災、または爆発の原因となることがあります。
• 損傷を防止し、健康にとって非常に危険なバッテリー液の漏出を防ぐため、バッテリーは慎重に取り扱ってください！
• バッテリーは決して改造したり、手を加えたりしないでください！
• バッテリーを分解したり、挟んだり、80°C（176°F）以上に加熱したり、燃やしたりしないでください。
• つまり、またはその他の損傷を受けたバッテリーは、使用したり充電したりしないでください。
• バッテリーは、損傷の痕跡がないか定期的に点検してください。
• リサイクルまたは修理されたバッテリーは、決して使用しないでください。
• 本製品は、必ず打撃工具と併用してください。
• 本製品は、直射日光、高温、火花の発生、裸火にさらさないでください。これを守らないと爆発の原因となることがあります。
• バッテリーの電極に、指、工具、装身具、またはその他の導電性のある物体で触れないようにしてください。これを守らないと、バッテリーの損傷、物財の損傷、および負傷の原因となりますので、お願いいたします。
• 本製品を雨、湿気、液体にさらさないでください。製品内に湿気が入ると、短絡、感電、火傷、火災、爆発の原因となる可能性があります。必ず指定の充電器と電動工具を使用してください。充電器または電動工具の取り扱いについては、取扱説明書の記述を確認してください。
• 本製品は、爆発の可能性のある場所で使用または保管しないでください。
• バッテリーが使用中に熱くなる場合は、故障している可能性があります。バッテリーを、目視確認が可能で可燃物のない場所に、可燃性の資材から十分な距離を設けて置いてください。バッテリーを冷ましてください。1時間経過後も熱い場合は、そのバッテリーは故障している可能性があります。Hiltiサービスセンターにご連絡いただくか、「HiltiのLi-Ionバッテリーの安全と使用に関する注意事項」をお読みください。

Li-Ionバッテリーの輸送、保管、および使用に適用される特別な規則を遵守してください。

本取扱説明書の巻末に記載されているQRコードをスキャンして、「HiltiのLi-Ionバッテリーの安全と使用に関する注意事項」をお読みください。

3 製品の説明

3.1 製品概要

本書に記載されている製品は、電源電圧が21.6VのHilti製Li-Ionバッテリー用の携帯可能な充電器です。本製品は、必ず国別仕様に応じて100～127Vまたは220～240Vの交流電源のコンセントに接続して使用してください。

充電器は、平らな基底面または壁に取り付けることができます。

・本製品で使用が許可されているHilti Li-Ionバッテリーは、このリストに記載されています。 ・すべてのバッテリーがすべての市場で入手できるわけではありません。

製品一覧

充電器 C 6-22 | C 8-22
製品世代 01
製造番号 1 - 999999999999

3.3 充電器の動作状態表示

狀態 意味
LED が绿色で点灯。	充電器は使用くださいます状態です。
LED が点灯いたします。	充電器は使用くださいます状態のはんだん。

3.4 充電時のLi-Ionバッテリーインジケーター

Hilti Nuron Li-IonバッテリーがHilti充電器に接続されると、バッテリーのステータス表示が充電状態と場合によるエアマスターを表示します。

狀態 意味
1 個の LED (1) がゆくり绿色で点滅	バッチリ一が充電いたします、充電状態：≤20%
状態 意味
1 個の LED (1)が绿色で点灯、1 個の LED (1)はんだり��色で点減	がバッチ一が充電いたします、充電状態：21 %...40 %
2 個の LED (2)が绿色で点灯、1 個の LED (1)はんだり��色で点減	がバッチ一が充電いたします、充電状態：41 %...60 %
3 個の LED (3)が绿色で点灯、1 個の LED (1)はんだり��色で点減	がバッチ一が充電,GL 1 にバッチ一が充電)=(61 %...80 %
4 個の LED (4)が绿色で点灯 バッチ一を完全に充電)=(80 %
LED が点灯くださいます。バッチ一は完全に充電)=(80 %
1 個の LED (1)が緑色で高速点滅、続いて 1 個まは複数の LED は绿色で点灯	充沛電を中断 ,(5) ご電は完没了てい;(6) う。(7) 必要なバラメーに満た;(8) と、充電は自動に绕行;(9) 必要に広て、バッチ一を推奨充電温度は冷やてく;(10)暖;(11)暖;(12)
1 個の LED (1)が高速で赤色で点滅 Li-Ion バッチ	リーナはロック;(13) に使用;(14)せん。Hilti サービスentaに連絡;(15)い。(16)

3.5 Li-Ionバッテリーの状態表示

Hiltiは、充電の前にLi-Ionバッテリーの状態を確認することをお勧めします。

バッテリーの状態を確認するには、バッテリーのリリースボタンを3秒以上押し続けてください。システムは、落下、異物の貫入、外部の熱源による損傷、各種の誤った使用に起因するバッテリーの機能異常を検知します。

状態 意味
surèての LED がチウイサイバーと点灯し、続_ie1個の LED(1)が常時緑色で点灯。	バッチリーニは引起続き使用するこが付けます。
surèての LED がチウイサイバーと点灯し、続_ie1個の LED(1)が速く黄色で点滅。	バッチリーニの状態確認を終了するこが付けます。由于。手順を操り返すか、Hilti サーヒスSENTに連絡くださいます。
surèての LED がチウイサイバーと点灯し、続_ie1個の LED(1)が常時赤色で点灯。	接続いたします。製品を引起続き使用くださいます。バッチリーニの残り容量は50%未満です。接続いたします。製品を引起続き使用くださいます。要くださいます。Hilti サーヒスSENTに連絡くださいます。

3.6 本体標準セット構成品

充電器、取扱説明書。

その他のご使用の製品用に許可されているシステム製品については、弊社営業担当またはHilti Storeにお問い合わせいただくか、またはwww.hilti.groupでご確認ください。

4 製品仕様

	C 6-22 C 8-22
重量、EPTA Procedure 01 準拗	0.84 kg (1.852 lb)	1.45 kg (3.197 lb)
定格出力電圧	10.8 V ... 21.6 V	10.8 V ... 21.6 V
最大出力	240 W	450 W
保管温度	-20 °C ... 70 °C (-4.0 °F ... 158.0 °F)	-20 °C ... 70 °C (-4.0 °F ... 158.0 °F)
作動时代的周圍温度	-17 °C ... 60 °C (1.4 °F ... 140.0 °F)	-17 °C ... 60 °C (1.4 °F ... 140.0 °F)

警告

損傷したケーブルによる危険！作業中に電源ケーブルまたは延長ケーブルを損傷した場合は、本製品を電源から直ちに切り離してください。故障箇所には触れないでください！

すべての接続部を定期的に点検してください。故障している延長ケーブルは交換してください。不明な場合は、Hiltiパワーサービスターに連絡してください。

原則として、作動電流が最大30mAの漏電遮断器（RCD）の使用をお勧めします。

5.1 充電器をアロンにてバッテリーを充電する

警告

承認された電池の充電に用いると爆発の危険があります。負傷および充電器の損傷の原因となります。

再充電が不可能な電池は充電しないでください。本充電器は、必ずHiltiが承認したバッテリーに使用してください。

注意

湿気または水分による短絡は、製品の損傷の原因となります。

本製品は必ず屋内で使用してください。本製品を湿気や水分から保護してください。

1. 電源プラグを接続すると、LEDが緑色に点灯します。
2. バッテリーをバッテリー接続部に挿入します。
3. バッテリー充電中。
4. バッテリーが完全に充電されたら、充電器からバッテリーを取り外します。

6 手入れと保守

警告

感電の危険！電源プラグをコンセントに接続した状態で手入れや保守を行うと、重傷事故または火傷の危険があります。

手入れまたは保守作業の前には、必ず電源プラグをコンセントから抜いてください。

手入れ

・強固に付着した汚れは慎重に除去してください。 ・通気溝は乾いたブラシで入念に清掃してください。 ・ハウジングは必ず軽く湿らせた布で清掃してください。シンナーを含んだ清掃用具はプラスチック部品を損傷させる可能性があるため、使用しないでください。

保守

・目視確認可能なすべての部品について、損傷の有無を、操作エレメントについては問題なく機能することを定期的に点検してください。 ・損傷および/または機能に問題のある場合は、本製品を使用しないでください。直ちにHiltiサービスに修理を依頼してください。 ・手入れおよび保守作業の後は、すべての安全機構を取り付けて機能を点検してください。

安全作動のため、必ず純正のスペアパーツと消耗品を使用してください。本製品向けに弊社が承認したスペアパーツ、消耗品およびアクセサリーは、弊社営業担当またはHilti Storeにお問い合わせいただくか、あるいはwww.hilti.groupで確認してください。

6.1 電源コードを交換する

危険

負傷の危険！ 感電の危険。

本製品の使用、保守、修理を行うのは、認定・訓練を受けた人のみに限ります！お願いいたします、遭遇し得る危険に関する情報を入手してください。

故障している電源コードは交換する必要があります。

各国の電気の安全規定に注意してください。

1. 充電器の電源プラグをコンセントから抜きます。
2. プラグ付きの脚を下方に引き出し、その下にある固定用ネジを取り外します。

母材

Torx®スクリュードライバー T10

1. カバーを開きます。 4.電源コードがそのように取り回されたかの記録として、写真を撮影するか、図を作成してください。
2. 配線を緩めたら、いずれかの端子を慎重にマイナスドライバーで押します。配線を端子から引き抜きます。2本目の配線に対しても同じ作業を繰り返し、すべて故障している電源コードを取り外します。
3. 新しい電源コードを取り付けます。端子をマイナスドライバーで押し、配線を端子内に入れます。端子を押すのを止め、配線が確実に保持されることを確認します。2本目の配線に対しても同じ作業を繰り返します。

母材

C6-22 電源コード

2289588 (EU, 220-240V) 2289589 (US, 110-120V) 2289910 (GB, 220-240V) 2300624 (GB, 100-120V) 2289911 (KR, 220-240V) 2289912 (RU, 220-240V) 2289914 (JP, 100-120V) 2289915 (AUS 220-240V) 2289916 (TW, 100-120V) 2300625 (CH, 220-240V)

C8-22 電源コード

2289589 (US, 110-120V) 2289910 (GB, 220-240V) 2300624 (GB, 100-120V) 2289912 (EU, KR, RU, 220-240V) 2289913 (BR, 220-240V) 2289914 (JP, 100-120V) 2289915 (AUS 220-240V) 2289916 (TW, 100-120V) 2289917 (ARG, 220-240V) 2300625 (CH, 220-240V)

この表からお使いの充電器に適合する電源コードを選択するか、Hilti サービスにお問い合わせください。
