Typ produktu	Ładowarka do akumulatorów Li-Ion
Marka	Hilti
Model	C 6-22 / C 8-22 (ref. TE 3022)
Waga	C 6-22: 0,84 kg; C 8-22: 1,45 kg
Napięcie wyjściowe znamionowe	10,8 V ... 21,6 V
Maksymalna moc wyjściowa	C 6-22: 240 W; C 8-22: 450 W
Zasilanie elektryczne	100-127 V lub 220-240 V AC w zależności od wersji
Temperatura przechowywania	-20 °C do 70 °C
Temperatura pracy	-17 °C do 60 °C
Wskaźnik stanu	Zielona dioda LED (gotowa); wyłączona dioda LED (niegotowa)
Wskaźnik naładowania akumulatora	4 zielone diody LED wskazujące poziom naładowania (≤20 % do 80 %)
Kompatybilne akumulatory	Akumulatory Li-Ion Hilti 21,6 V
Zastosowanie	Tylko do użytku wewnętrznego
Możliwość montażu	Na stole lub na ścianie
Ochrona	Podwójna izolacja; ochrona przed zwarciem
Konserwacja	Czyścić otwory wentylacyjne suchą szczotką; obudowę lekko wilgotną szmatką
Wymiana przewodu zasilającego	Możliwe przez profesjonalistę za pomocą wkrętaka Torx T10
Gwarancja producenta	Skontaktuj się z lokalnym partnerem Hilti

Często zadawane pytania - TE 3022 HILTI

Jak naładować akumulator w ładowarce Hilti?

Podłącz ładowarkę do gniazdka sieciowego (zaświeci się zielona dioda LED). Włóż akumulator Li-Ion do interfejsu ładowarki. Ładowanie rozpocznie się automatycznie. Wyjmij akumulator po zgaszeniu diody LED (ładowanie zakończone).

Co oznacza ciągłe świecenie zielonej diody LED na ładowarce?

Zielona dioda LED oznacza, że ładowarka jest gotowa do pracy i pod napięciem. Jeśli się nie świeci, sprawdź połączenie sieciowe lub stan kabla.

Co zrobić, jeśli dioda LED ładowarki nie świeci się?

Najpierw sprawdź, czy wtyczka jest prawidłowo podłączona. Jeśli dioda LED nadal się nie świeci, produkt może być uszkodzony. Odłącz i ponownie podłącz ładowarkę. Jeśli problem nadal występuje, skontaktuj się z serwisem Hilti.

Czy mogę ładować akumulatory inne niż Hilti tą ładowarką?

Nie, używaj wyłącznie zatwierdzonych akumulatorów Li-Ion Hilti (21,6 V). Ładowanie innych typów baterii może spowodować wybuch lub uszkodzenie ładowarki.

Jaki jest zakres temperatury pracy ładowarki?

Ładowarka pracuje w zakresie od -17 °C do +60 °C. Poza tym zakresem ładowanie może zostać przerwane w celu ochrony akumulatora. Przechowuj ładowarkę w temperaturze od -20 °C do +70 °C.

Jak konserwować i czyścić ładowarkę Hilti?

Zawsze odłączaj przed czyszczeniem. Czyść otwory wentylacyjne suchą szczotką. Przetrzyj obudowę lekko wilgotną szmatką. Nie używaj środków czyszczących na bazie silikonu.

Jak wymienić przewód zasilający ładowarki?

Odłącz ładowarkę. Otwórz osłonę (wkrętak Torx T10), zwolnij zaciski naciskając wkrętakiem, wyjmij stary kabel i zainstaluj nowy zatwierdzony kabel (numery referencyjne według napięcia). Zamknij osłonę i przetestuj.

Co zrobić, jeśli akumulator jest bardzo gorący po użyciu?

Jeśli akumulator jest zbyt gorący, aby go dotknąć, prawdopodobnie jest uszkodzony. Umieść go w niepalnym miejscu z dala od materiałów łatwopalnych. Pozostaw do ostygnięcia. Jeśli po 1 godzinie nadal jest gorący, skontaktuj się z serwisem Hilti.

Czy mogę używać ładowarki na zewnątrz?

Nie, ładowarka jest przeznaczona wyłącznie do użytku wewnętrznego. Nie wystawiaj jej na deszcz, wilgoć ani ekstremalne temperatury.

Jak transportować i przechowywać ładowarkę?

Zawsze odłączaj ładowarkę przed transportem. Trzymaj ją mocno. Przechowuj w suchym miejscu, zabezpieczonym przed mrozem i poza zasięgiem dzieci. Po dłuższym przechowywaniu sprawdź, czy nie ma uszkodzeń.

INSTRUKCJA OBSŁUGI TE 3022 HILTI

Przechowywać instrukcję obsługi

RoHS (dyrektywa w sprawie ograniczenia stosowania niebezpiecznych substancji)

RoHS (dyrektywa w sprawie ograniczenia stosowania niebezpiecznych substancji)

Oryginalna instrukcja obsługi

1 Informacja na temat instrukcji obsługi

1.1 Do niniejszej instrukcji obsługi

• Ostrzeżenie! Przed użyciem produktu należy upewnić się, że użytkownik przeczytał i zrozumiał instrukcję obsługi dołączoną do produktu, w tym instrukcje, wskazówki dotyczące bezpieczeństwa oraz ostrzeżenia, rysunki i specyfikacje. W szczególności użytkownik powinien zapoznać się ze wszystkimi instrukcjami, wskazówkami bezpieczeństwa i ostrzeżeniami, rysunkami, specyfikacjami, komponentami i funkcjami. W przypadku niedostosowania się do tych zaleceń może dojść do porażenia prądem elektrycznym, pożaru lub ciężkich obrażeń. Należy zachować instrukcję obsługi wraz ze wszystkimi wytycznymi, wskazówkami bezpieczeństwa i ostrzeżeniami do późniejszego wykorzystania.
• Produkt i jego wyposażenie należy utrzymywać we właściwym stanie technicznym wyłącznie przez autoryzowany, przeszkolony personel. Personel ten musi być przede wszystkim poinformowany o możliwych zagrożeniach. Produkt i jego wyposażenie mogą stanowić zagrożenie w przypadku użycia przez niewykwalifikowany personel w sposób niewłaściwy lub niezgodny z przeznaczeniem.
• Dołączona instrukcja obsługi jest zgodna z aktualnym stanem wiedzy technicznej w momencie oddania do druku. Aktualne wersje są dostępne online na stronie produktu Hilti. W tym celu należy kliknąć link lub kod QR w niniejszej instrukcji obsługi, oznaczony symbolem.
• Produkt przekazywać innym użytkownikom wyłącznie z niniejszą instrukcją obsługi.

1.2 Objaśnienie symboli

1.2.1 Ostrzeżenia

Wskazówki ostrzegawcze ostrzegają przed niebezpieczeństwem w obchodzeniu się z produktem. Zastosowano następujące hasła ostrzegawcze:

ZAGROŻENIE

ZAGROŻENIE!

Wskazuje na bezpośrednie zagrożenie, które może prowadzić do ciężkich obrażeń ciała lub śmierci.

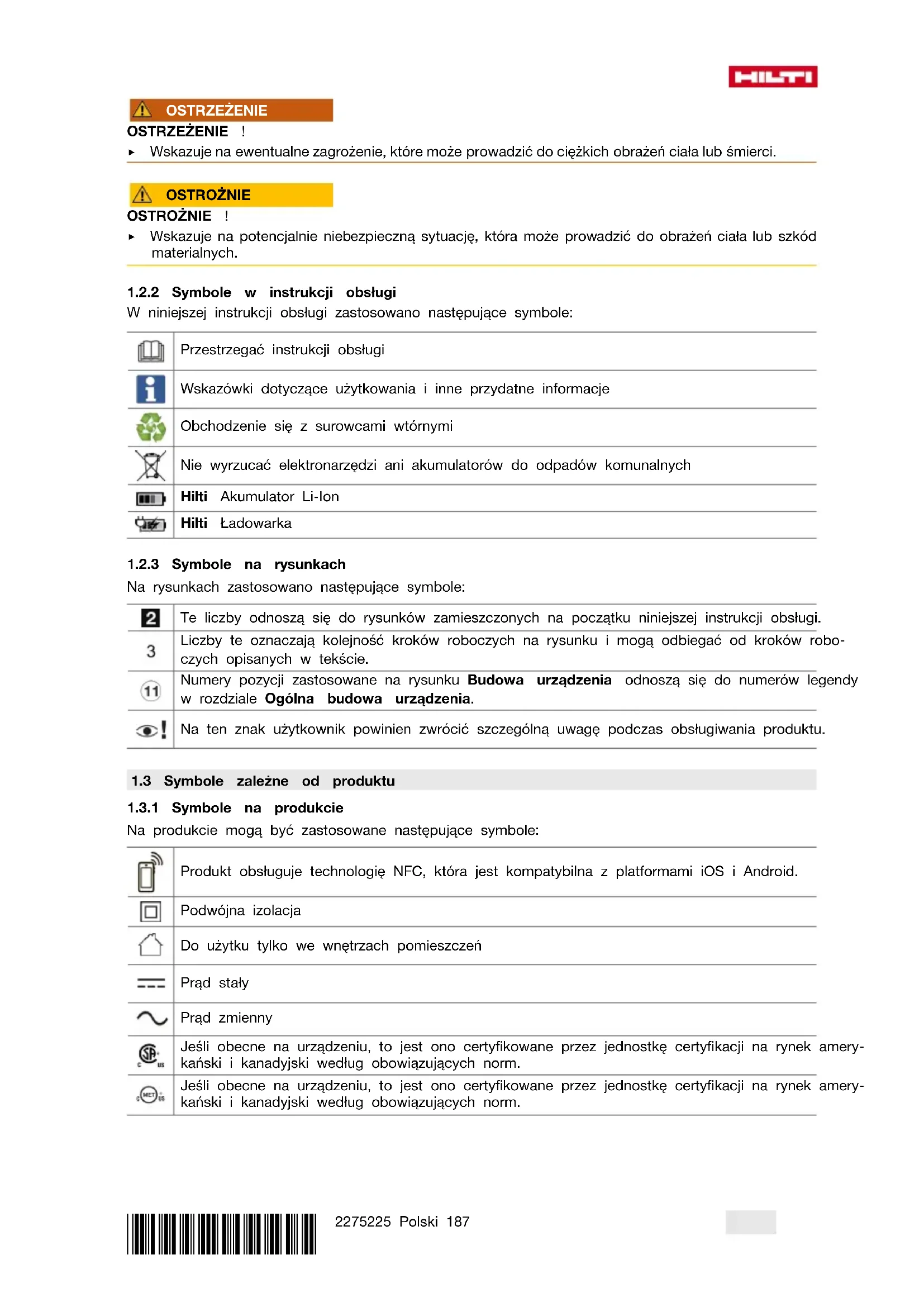

OSTRZEŻENIE

OSTRZEŻENIE

Wskazuje na ewentualne zagrożenie, które może prowadzić do ciężkich obrażeń ciała lub śmierci.

OSTROŻNIE

OSTROŻNIE!

Wskazuje na potencjalnie niebezpieczną sytuację, która może prowadzić do obrażeń ciała lub szkód materialnych.

1.2.2 Symbole w instrukcji obsługi

W niniejszej instrukcji obsługi zastosowano następujące symbole:

	Przestrzegać instrukcjji obstrugi
i	Wskazówki dotyczȩce uzytkowania i innate przydatne informacja
	Obchodzenia są z surowcami w tymymi
	Nie wyrzuć alektronarȩźdi ani akumulatorów do opadów komunalnych
	Hilti Akumulator Li-lon
	Hilti Ładowarka

1.2.3 Symbole na rysunkach

Na rysunkach zastosowano następujące symbole:

2	Te liczby odnosza są do rysunków zamieszczonych na poczȩtku niniejszej instrukcji obstugi.
3	Liczby te oznaczą kolejność kroków roboczych na rysunku i mogą odbiegać od kroków roboczych opisanych w tekscie.
11	Numery pozycji zastosowane na rysunku Budowa urzadzenia odnosza są do numerów legendy w rozdziele Ogólna budowa urzadzenia.
●!	Na ten znak uzytkownik powinien zworcie sczȩgólna uwage podczas obstugiwania produktu.

1.3 Symbole zależne od produktu

	Produkt obstruguje technologie NFC, która jest kompatybilna z platformami iOS i Android.
	Podwójna izolacja
	Do uzytku tylko we wnętrzech pomieszczemu
= =	Prad staly
~	Prad zmienny
s us	Ješli obecne na urzadzeniu, to jest ono certyfikowane przyez jegnstke certyfikacje na rynek amerykański i kanadyjski wedlug obwiązujacych norm.
c MET us	Ješli obecne na urzadzeniu, to jest ono certyfikowane przyez jegnstke certyfikacje na rynek amerykański i kanadyjski wedlug obwiązujacych norm.

2.1 Ogólne wskazówki bezpieczeństwa

OSTRZEŻENIE Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa, zalecenia, jak również zapoznać się z ilustracjami i danymi technicznymi dołączonymi do elektronarzędzia. Nieprzestrzeganie poniższych zaleceń oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub ciężkich obrażeń ciała.

Wszystkie wskazówki dotyczące bezpieczeństwa oraz instrukcje należy zachować na przyszłość.

• Osoby o ograniczonych zdolnościach fizycznych, czuciowych lub umysłowych lub osoby bez doświadczenia i wiedzy nie mogą używać tego produktu.
• Nie pozwalać dzieciom na zabawę urządzeniem. Zamontować prostownik w taki sposób, aby włożony akumulator nie mógł wypaść.

2.2 Prawidłowe obchodzenie się z prostownikami

• Aby uniknąć obrażeń ciała, należy za pomocą prostownika ładować wyłącznie dopuszczone akumulatory Hilti. Miejsce ustawienia prostownika powinno być czyste, chłodne, suche i wolne od mrozu. Podczas procesu ładowania prostownik musi swobodnie odprowadzać ciepło, dlatego szczeliny wentylacyjne nie mogą być zatkane. Nie ładować akumulatora w zamkniętym pojemniku. Urządzenie należy starannie konserwować. Upewnić się, czy części nie są popękane lub uszkodzone w stopniu powodującym nieprawidłowe działanie produktu. Jeśli części są popękane lub uszkodzone, produkt należy oddać do naprawy przed dalszym użytkowaniem. Prostowników z odpowiednimi akumulatorami należy używać zgodnie z tymi wskazówkami oraz w sposób właściwy dla danego typu urządzenia. Używanie prostowników do innych prac, nieprzewidziane, może prowadzić do niebezpiecznych sytuacji.
• Akumulatory należy ładować tylko za pomocą prostowników zalecanych przez producenta. Jeśli prostownik, przeznaczony do ładowania określonego typu akumulatorów, zostanie zastosowany do ładowania innych akumulatorów, może dojść do pożaru. Nieużywany akumulator lub prostownik należy przechowywać z dala od spinaczy, monet, kluczy, gwoździ, śrub oraz innych drobnych przedmiotów metalowych, które mogłyby spowodować zmostkowanie styków akumulatora lub prostownika. Zwarcie pomiędzy stykami akumulatora lub prostownika może prowadzić do poparzeń oraz pożaru.
• Nie przechowywać akumulatora na prostowniku. Po zakończeniu procesu ładowania zawsze wyjmować akumulator z prostownika.

2.3 Prawidłowe obchodzenie się z akumulatorami

• Przestrzegać poniższych wskazówek bezpiecznego używania akumulatorów litowo-jonowych. Nieprzestrzeganie ich może spowodować podrażnienia skóry, poważne uszkodzenia korozyjne, oparzenia chemiczne, pożar i / lub eksplozję.
• Akumulatorów używać wyłącznie, gdy są w dobrym stanie technicznym. Z akumulatorami należy obchodzić się ostrożnie, aby uniknąć uszkodzeń lub wycieku szkodliwego dla zdrowia elektrolitu! W żadnym wypadku nie wolno modyfikować akumulatorów!
• Akumulatorów nie wolno rozkładać na pojedyncze elementy, zgniatać, podgrzewać do temperatury powyżej 80°C (176°F) ani palić.
• Nie używać akumulatorów, które były narażone na uderzenie lub uległy uszkodzeniu w inny sposób. Regularnie sprawdzać akumulatory pod kątem oznak uszkodzenia. Nigdy nie używać akumulatorów z odzysku lub naprawianych. Nigdy nie używać akumulatora lub elektronarzędzia zasilanego akumulatorem jako młotka. Nigdy nie narażać akumulatorów na bezpośrednie działanie promieni słonecznych, wysokiej temperatury, iskier czy otwartych płomieni. Może to prowadzić do eksplozji.
• Nie dotykać biegunów akumulatorów palcami, narzędziami, biżuterią ani innymi metalowymi przedmiotami. Może to spowodować uszkodzenia akumulatora oraz szkody materialne i obrażenia ciała.
• Akumulatory chronić przed deszczem, wilgocią i cieczami. Wnikająca wilgoć może spowodować zwarcia, porażenia prądem, poparzenia, pożary lub eksplozje. Należy korzystać wyłącznie z prostowników i elektronarzędzi przeznaczonych dla danego typu akumulatora. Przestrzegać przy tym informacji zawartych we właściwych instrukcjach obsługi.
• Nie używać ani nie przechowywać akumulatorów w środowisku zagrożonym wybuchem.
• Jeżeli wysoka temperatura akumulatora uniemożliwia jego dotknięcie, akumulator może być uszkodzony. Umieść akumulator w widocznym miejscu, z dala od łatwopalnych materiałów. Pozostawić akumulator do ostygnięcia. Jeżeli akumulator po jednej godzinie nadal jest zbyt gorący, aby go dotknąć, oznacza to, że jest uszkodzony. Należy zwrócić się do serwisu Hilti lub zapoznać się z dokumentem „Wskazówki dotyczące bezpieczeństwa i użytkowania akumulatorów litowo-jonowych Hilti".

Należy przestrzegać specjalnych wytycznych dotyczących transportu, przechowywania i użytkowania akumulatorów litowo-jonowych.

Należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa i użytkowania akumulatorów litowo-jonowych Hilti, które można znaleźć po zeskanowaniu kodu QR znajdującego się na końcu niniejszej instrukcji.

3 Opis

3.1 Ogólna budowa urządzenia

① Akumulator ② Wskaźnik stanu akumulatora ③ Przycisk odblokowujący akumulator ④ Wskaźnik stanu prostownika ⑤ Otwory do montażu na ścianie ⑥ Wylot powietrza ⑦ Wlot powietrza ⑧ Złącze akumulatora

3.2 Użytkowanie zgodne z przeznaczeniem

Opisywany wyrób to przenośny prostownik do akumulatorów litowo-jonowych Hilti o napięciu znamionowym 21,6 V. W zależności od wersji dla danego kraju, może być podłączany do gniazd wtykowych prądu przemiennego o napięciu od 100 V do 127 V lub od 220 V do 240 V.

Prostownik należy ustawić na płaskiej powierzchni lub zamontować na ścianie.

• Akumulatory litowo-jonowe Hilti dopuszczone do użytku z tym produktem znajdują się na tej liście.
• Nie wszystkie akumulatory są dostępne na wszystkich rynkach.

Dane dotyczące produktu

Prostownik C 6-22 | C 8-22
Generacja 01
Nr seryjny	1 - 999999999999

3.3 Wskaźnik stanu prostownika

Stan	Znaczenia
Dioda LED świeci są zielono.	Prostownik jest gotowy do pracy.
Nie świeci są dioda LED.	Prostownik nie jest gotowy do pracy.

3.4 Wskazania akumulatora litowo-jonowego podczas ładowania

Jeśli akumulator Li-Ion Hilti Nunon jest podłączony do prostownika Hilti, wskaźnik stanu akumulatora pokazuje stan naładowania oraz ewentualne komunikaty o błędzie.

Stan Znaczenie
Jedna (1) dioda LED powoli miga na zielono Trwa	ładowanie akumulatora, poziom naładowania: ≤ 20 %
Jedna (1) Dioda LED świeci są na zielono, jest dioda LED miga wolno na zielono	Trwa ladowanie akumulatora, poziom naładowania 21% do 40%
Dwie (2) diody LED świeca są na zielono, jest dioda LED miga wolno na zielono	Trwa ladowanie akumulatora, poziom naładowania 41% do 60%
Trzy (3) diody LED świeca są na zielono, jest dioda LED miga wolno na zielono	Trwa ladowanie akumulatora, poziom naładowania 61% do 80%
Cztery (4) diody LED świeca są na zielono Trwa	ładowanie akumulatora, poziom naładowania: ≥ 80 %
Śadna diodaNie świeci Akumulator jest calkowicie	naladowany, proces odadowania zostat zakończony.
Jedna (1) dioda LED szybko miga naźóto, natac podadowanie jest przerwane. Prawdopodobnie tem-nie jeder lub kilka diod LED świeci są na zielon	peratura akumulatora jest poza dozwolny zakresem. Ladowanie bedzie kontynuowane automatycznie, gdy z powrotem spełnione bdą wymagane para-metry. W razie potrzeby sąwy przyworócićazole na temperaturę ladowania akumulatora.
Jedna (1) dioda LED szybko miga na czerwono	Akumulator litowo-jonowy jest zablokownik i nieMZEby dalej wykorystwyany. Prosimy zworcie do serwisu Hilti.

3.5 Wskazania dotyczące stanu akumulatora litowo-jonowego

Hilti zaleca kontrolę stanu akumulatora litowo-jonowego przed ładowaniem.

Aby sprawdzić stan akumulatora, należy nacisnąć i przytrzymać przycisk odblokowujący przez co najmniej trzy sekundy. System nie wykrywa potencjalnego nieprawidłowego działania akumulatora spowodowanego niewłaściwym użytkowaniem, takim jak upuszczenie, przebicie, zewnętrzne uszkodzenia termiczne itp.

Stan Znaczenie
Wszystkie diody swieca w formie swiatla rucho-mego, a nastepnie jedna (1) dioda swieci ciagle kolorze zielonym.	Akumulator nadaje są do dalszego uzytkowania. w
Wszystkie diody swieca w formie swiatla rucho-mego, a nastepnie jedna (1) dioda miga szybkoźto.	Nie要去 zakończyć weryfikacje stanu akumula-rtara. Powtórzyc czynnosć lub skontaktoać są z serwisem Hilti.
Wszystkie diody swieca w formie swiatla rucho-mego, a nastepnie jedna (1) dioda swieci ciagle kolorze czerwonym.	Ješli podłoczony produkt要去 być nadal uzywany, goziom naładowania akumulatoraDynosi mniej niz 50%. Ješli podłoczony produkt要去 być dlązej uzy-wany, goziom naładowania akumulatora jest zbyt niski i naleź gywoymienić. Prosimi zworćć do ser-wisu Hilti.

3.6 Zakres dostawy

Prostownik, instrukcja obsługi.

Inne produkty systemowe zatwierdzone dla produktu można znaleźć w Hilti Store lub na stronie: www.hilti.group

4 Dane techniczne

	C 6-22 C 8-22
Ciezar zgodnie z EPTA Procedure	0,84 kg(1,852 lb)	1,45 kg(3,197 lb)
Znamionowe napiȩcie wyjsciowe	10,8 V ... 21,6 V	10,8 V ... 21,6 V
Maksymalna moc wyjSciowa	240 W 450 W
Temperatura przechowymania	-20 °C ... 70 °C(-4,0 °F ... 158,0 °F)	-20 °C ... 70 °C(-4,0 °F ... 158,0 °F)
Temperatura otoczenia podczas pracy-17 °C ... 60 °C(1,4 °F ... 140,0 °F)	-17 °C ... 60 °C(1,4 °F ... 140,0 °F)

5 Obsługa

OSTRZEŻENIE

Zagrożenie w wyniku uszkodzonych przewodów elektrycznych! Jeśli przewód zasilający lub przedłużacz ulegną uszkodzeniu podczas pracy, należy niezwłocznie odłączyć urządzenie i przewód od sieci. Nie należy dotykać uszkodzonej części!

Należy regularnie kontrolować wszystkie przyłącza. Należy wymieniać uszkodzone przedłużacze. W razie potrzeby skontaktować się z serwisem Hilti.

Zasadniczo zaleca się stosowanie wyłącznika różnicowoprądowego (RCD) o maksymalnym prądzie wyzwalania 30mA.

5.1 Włączanie prostownika i ładowanie akumulatora

OSTRZEŻENIE

Niebezpieczeństwo eksplozji w przypadku ładowania niezatwierdzonych akumulatorów. Skutkiem mogą być obrażenia cielesne i uszkodzenia prostownika.

• Nie wolno ładować baterii nieprzeznaczonych do ponownego ładowania.
• Tego prostownika używać tylko do ładowania akumulatorów zatwierdzonych przez Hilti.

OSTROŻNIE

Zwarcie ze względu na obecność wilgoci. Skutkiem może być uszkodzenie produktu.

Używać produktu wyłącznie w zamkniętych pomieszczeniach. Należy zadbać o to, aby produkt był chroniony przed wilgocią.

1. Włożyć wtyczkę sieciową do gniazda. Dioda LED świeci się na zielono.
2. Włożyć akumulator w gniazdo akumulatora. Trwa ładowanie akumulatora.
3. Po naładowaniu akumulatora wyjąć go z prostownika.

6 Konserwacja i utrzymanie urządzenia we właściwym stanie technicznym

OSTRZEŻENIE

Zagrożenie porażeniem elektrycznym! Przeprowadzanie konserwacji i prac związanych z utrzymaniem urządzenia z włożoną do gniazda wtyczką może prowadzić do ciężkich obrażeń lub poparzenia.

• Przed przystąpieniem do wszelkich czynności konserwacyjnych urządzenia należy zawsze wyciągnąć wtyczkę z gniazda!

Konserwacja

• Ostrożnie usunąć przywierające zanieczyszczenia.
• Ostrożnie czyścić szczeliny wentylacyjne suchą szczotką.
• Obudowę czyścić wyłącznie lekko zwilżoną ściereczką. Nie stosować środków pielęgnacyjnych zawierających silikon, ponieważ mogą one uszkodzić elementy z tworzywa sztucznego.

Utrzymanie urządzenia we właściwym stanie technicznym

• Regularnie kontrolować wszystkie widoczne elementy pod względem uszkodzeń, a elementy obsługi pod względem prawidłowego działania.

HILTI

• W razie uszkodzeń i / lub zakłóceń w funkcjonowaniu, nie używać produktu. Natychmiast zlecić naprawę serwisowi Hilti.
• Po zakończeniu prac konserwacyjnych założyć wszystkie mechanizmy zabezpieczające i skontrolować ich działanie.

W celu bezpiecznej pracy stosować wyłącznie oryginalne części zamienne i materiały eksploatacyjne. Dopuszczone przez Hilti części zamienne, materiały eksploatacyjne i wyposażenie produktu są dostępne w lokalnym centrum Hilti Store oraz na: www.hilti.group.

6.1 Wymiana przewodu zasilającego

ZAGROŻENIE

Niebezpieczeństwo obrażeń ciała! Zagrożenie porażeniem prądem.

Urządzenie może być naprawiane i konserwowane wyłącznie przez autoryzowany i przeszkolony personel! Personel ten musi być przede wszystkim poinformowany o możliwych zagrożeniach.

Jeśli kabel sieciowy jest uszkodzony, należy go wymienić.

Przestrzegać krajowych przepisów dotyczących bezpiecznych urządzeń elektrycznych.

1. Wyciągnąć wtyczkę sieciową prostownika z gniazda.
2. Wyciągnąć gumowaną nóżkę z pokrywy i wyjąć znajdującą się pod nią śrubę mocującą.

Materiał

Śrubokręt Torx T10

1. Otworzyć pokrywę.
2. Wykonać zdjęcie lub rysunek, aby zapamiętać sposób prowadzenia kabla sieciowego.
3. Wcisnąć ostrożnie jeden z zacisków używając śrubokręta płaskiego, aby odłączyć przewód. Wyjąć przewód z zacisku. Powtórzyć czynność dla drugiego przewodu, a następnie usunąć uszkodzony kabel sieciowy.
4. Zamontować nowy kabel sieciowy. Wcisnąć jeden zacisk używając śrubokręta płaskiego i wsunąć przewód w zacisk. Puścić zacisk i sprawdzić bezpieczne zamocowanie przewodu. Powtórzyć czynność dla drugiego przewodu.

Material

Przewód sieciowy C 6-22

2289588 (EU, 220-240V)

2289589 (US, 110-120V)

2289910 (GB, 220-240V)

2300624 (GB, 100-120V)

2289911 (KR, 220-240V)

2289912 (RU, 220-240V)

2289914 (JP, 100-120V)

2289915 (AUS 220-240V)

2289916 (TW, 100-120V)

2300625 (CH, 220-240V)

Przewód sieciowy C 8-22

2289589 (US, 110-120V)

2289910 (GB, 220-240V)

2300624 (GB, 100-120V)

2289912 (EU, KR, RU, 220-240V)

2289913 (BR, 220-240V)

2289914 (JP, 100-120V)

2289915 (AUS 220-240V)

2289916 (TW, 100-120V)

2289917 (ARG, 220-240V)

2300625 (CH, 220-240V)

Wybrać kabel sieciowy odpowiedni do danego prostownika z tabeli lub zwrócić się do serwisu Hilti.

1. Włożyć kabel sieciowy w dławik kablowy w taki sposób, w jaki był ułożony przed wymianą. Użyć wcześniej wykonanego zdjęcia lub rysunku jako pomocy.
2. Zamknąć pokrywę i wkręcić ponownie śrubę mocującą.
3. Włożyć gumowaną nóżkę z powrotem w pokrywę.
4. Włożyć wtyczkę sieciową do gniazda i sprawdzić, czy prostownik działa prawidłowo.

Dioda LED świeci się: Prostownik działa prawidłowo. - Dioda LED nie świeci się: Prostownik nie działa prawidłowo.

• Skontaktować się z serwisem Hilti.

7 Transport i przechowywanie

Transport

Uważać na bezpieczne trzymanie podczas transportu. - Po każdym przenoszeniu należy skontrolować wszystkie widoczne elementy pod kątem uszkodzeń, a elementy obsługi pod względem prawidłowego działania.

Przechowywanie

• Przed przechowywaniem produktu należy zawsze wyciągnąć wtyczkę z gniazda. Przechowywać produkt w suchym miejscu, niedostępnym dla dzieci oraz innych niepowołanych osób.
• Po każdym przechowywaniu należy skontrolować wszystkie widoczne elementy pod kątem uszkodzeń, a elementy obsługi pod względem prawidłowego działania.

8 Pomoc w przypadku awarii

W przypadku awarii, które nie zostały uwzględnione w tej tabeli lub których użytkownik nie jest w stanie sam usunąć, należy skontaktować się z serwisem Hilti.

Awaria Możliwa przyczyna	Rozwiȩzanie
Nie sącie się dioda LED.	Niepodźączona wtyczka sieciowa.	► Wędzyc wtyczkte sieciowa do gniażda.
	Awaria produktu.► Odradczyć i ponownie podźȩczyść produkt. Jeśli dioda LED nada są nie sącie,NSEZY zworćcie są do serwisu Hilti.
	Kabel sceciowy uszkodzony.	► Wymienić kabel sceciowy. → Strona 192
	Prostownik uszkodzony.► Oddać Produkt do naprawy w serwisie Hilti.

9 Utylizacja

Urządzenia Hilti wykonane zostały w znacznej mierze z materiałów nadających się do ponownego wykorzystania. Warunkiem recyklingu jest prawidłowa segregacja materiałów. W wielu krajach firma Hilti przyjmuje zużyte urządzenia w celu ponownego wykorzystania. Pytać należy w punkcie serwisowym Hilti lub u doradcy handlowego.

• Nie wyrzucać elektronarzędzi, urządzeń elektronicznych i akumulatorów wraz z odpadami komunalnymi!

10 Wskazówka FCC / IC

Urządzenie spełnia wymagania wynikające z części 15 przepisów FCC oraz jest zgodne z normą IC RSS-210. Aby uruchomić urządzenie, spełnione muszą być dwa poniższe warunki:

1. Urządzenie nie może powodować żadnych szkodliwych zakłóceń.
2. Urządzenie musi tolerować odbierane zakłócenia, również takie, które mogą prowadzić do niepożądanego działania.

11 Gwarancja producenta na urządzenia

W razie pytań dotyczących warunków gwarancji należy skontaktować się z lokalnym przedstawicielem Hilti.

12 Dalsze informacje

C 6-22 (01)

Ta tabela dotyczy rynku chińskiego.

Ta tabela dotyczy rynku tajwańskiego.

C 8-22 (01)

Ta tabela dotyczy rynku chińskiego.

Ta tabela dotyczy rynku tajwańskiego.

13 Akumulatory litowo-jonowe Hilti

Uwagi dotyczące bezpieczeństwa i użytkowania

W niniejszej dokumentacji pojęcie akumulator stosowane jest dla ładowalnych akumulatorów litowo-jonowych, w których kilka ogniw litowo-jonowych połączonych jest w jeden zespół. Są one przeznaczone do elektronarzędzi Hilti i mogą być wykorzystywane tylko wraz z nimi. Stosować wyłącznie oryginalne akumulatory Hilti!

Opis

Akumulatory Hilti są wyposażone w system zarządzania ogniwami i ochrony ogniw.

Akumulatory składają się z ogniw zawierających materiał litowo-jonowy, zapewniający wysoką gęstość energii. Ogniwa litowo-jonowe wykazują bardzo niewielki efekt pamięci, ale są bardzo wrażliwe na uderzenia, głębokie rozładowanie i wysokie temperatury.

Produkt dopuszczony do akumulatorów Hilti można nabyć w Hilti Store lub na: www.hilti.group

Bezpieczeństwo

• Przestrzegać poniższych wskazówek bezpiecznego używania akumulatorów litowo-jonowych. Nieprzestrzeganie ich może spowodować podrażnienia skóry, poważne uszkodzenia korozyjne, poparzenia chemiczne, pożar i / lub eksplozje. Z akumulatorami należy obchodzić się ostrożnie, aby uniknąć uszkodzeń lub wycieku szkodliwego dla zdrowia elektrolitu! W żadnym wypadku nie wolno modyfikować akumulatorów! Akumulatorów nie wolno rozkładać na pojedyncze elementy, zgniatać, podgrzewać do temperatury powyżej 80°C ani palić.
• Nie używać akumulatorów, które były narażone na uderzenie lub uległy uszkodzeniu w inny sposób. Regularnie sprawdzać akumulatory pod kątem oznak uszkodzenia. Nigdy nie używać akumulatorów z odzysku bądź naprawianych. Nigdy nie używać akumulatora lub elektronarzędzia zasilanego akumulatorem jako młotka.
• Nigdy nie narażać akumulatorów na bezpośrednie działanie promieni słonecznych, wysokiej temperatury, iskier czy otwartych płomieni. Może to prowadzić do eksplozji.
• Nie dotykać biegunów akumulatorów palcami, narzędziami, biżuterią ani innymi metalowymi przedmiotami. Może to spowodować uszkodzenia akumulatora oraz szkody materialne i obrażenia ciała. Akumulatory chronić przed deszczem, wilgocią i cieczami. Wnikająca wilgoć może spowodować zwarcia, porażenia prądem, poparzenia, pożary lub eksplozje. Należy korzystać wyłącznie z prostowników i elektronarzędzi przeznaczonych dla danego typu akumulatora. Przestrzegać przy tym informacji zawartych we właściwych instrukcjach obsługi.
• Nie używać ani przechowywać akumulatorów w środowisku zagrożonym wybuchem.
• Jeżeli wysoka temperatura akumulatora uniemożliwia jego dotknięcie, akumulator...

Postępowanie w razie uszkodzenia akumulatora

Zawsze kontaktować się z partnerem serwisowym Hilti, jeśli akumulator został uszkodzony. - Nie stosować akumulatorów, z których wycieka ciecz. W razie wycieku cieczy unikać bezpośredniego kontaktu z oczami i/lub skórą. Zawsze nosić rękawice i okulary ochronne podczas kontaktu z elektrolitem. - Do usunięcia elektrolitu wyciekłego z akumulatora użyć dopuszczonego chemicznego środka czyszczącego. Przestrzegać lokalnych przepisów dotyczących usuwania elektrolitu. - Uszkodzony akumulator włożyć do niepalnego pojemnika i przysypać suchym piaskiem, kredą (CaCO3) lub krzemianem (wermikulit). Następnie zamknąć szczelnie pokrywę i przechowywać pojemnik z dala od łatwopalnych gazów, cieczy lub przedmiotów. Zutylizować akumulator w lokalnym Hilti Store lub zwrócić się do odpowiedniego zakładu utylizacji odpadów. Przestrzegać lokalnych przepisów dotyczących transportu uszkodzonych akumulatorów!

Postępowanie w przypadku, gdy akumulator przestanie działać

Zwrócić uwagę na nietypowe zachowanie akumulatora, jak nieprawidłowe ładowanie lub nietypowo długi czas ładowania, odczuwalny spadek mocy, nietypowa aktywność diody lub wyciek elektrolitu. Są to wyraźne oznaki wewnętrznego problemu. W razie podejrzenia wewnętrznego problemu z akumulatorami, skontaktować się z partnerem serwisowym Hilti. - Jeśli akumulator nie działa, nie da się już naładować lub wycieka z niego elektrolit, należy go zutylizować w opisany powyżej sposób. Patrz rozdział Konserwacja i utylizacja.

Postępowanie w przypadku zapalenia się akumulatora

OSTRZEŻENIE

Niebezpieczeństwo zapalenia się akumulatora! Płonący akumulator emituje niebezpieczne i wybuchowe ciecze i opary, które mogą powodować uszkodzenia korozyjne, poparzenia lub eksplozje.

Przy zwalczaniu pożarów akumulatorów nosić środki ochrony indywidualnej.

Zapewnić odpowiednią wentylację, aby niebezpieczne lub wybuchowe opary mogły uchodzić. W razie wytwarzania dużej ilości dymu natychmiast opuścić pomieszczenie. W razie podrażnienia dróg oddechowych skonsultować się z lekarzem. - Przed podjęciem próby gaszenia wezwać straż pożarną. - Pożary akumulatorów zwalczać z zachowaniem jak największej odległości przy użyciu wody. Gaszenie za pomocą gaśnic proszkowych i koców gaśniczych jest w przypadku akumulatorów litowo-jonowych nieskuteczne. Pożary otoczenia można zwalczać za pomocą tradycyjnych środków gaśniczych. - Nie próbować przenosić dużej liczby płonących akumulatorów. Usunąć niepłonące materiały z najbliższego otoczenia, odizolowując w ten sposób płonące akumulatory.

W przypadku akumulatorów, które nie schładzają się, dymią lub płoną:

Wziąć go na łopatę i wrzucić do wiadra z wodą. Chłodzące działanie wody spowalnia rozprzestrzenianie się pożaru na te ogniwa akumulatora, które jeszcze nie osiągnęły krytycznej temperatury zapłonu. - Pozostawić akumulator przy co najmniej 24 godziny w wiadrze, tak aby całkowicie się schłodził. Patrz Rozdział Postępowanie w razie uszkodzenia akumulatora.

Dane dotyczące transportu i przechowywania

• Temperatura robocza otoczenia pomiędzy -17°C a +60°C / 1°F a 140°F.
• Temperatura przechowywania pomiędzy -20°C a +40°C / -4°F a 104°F.
• Nie przechowywać akumulatorów na ładowarce. Po zakończeniu procesu ładowania zawsze wyjmować akumulator z prostownika.
• Akumulatory przechowywać w miarę możliwości w miejscu chłodnym i suchym. Przechowywanie w chłodnym miejscu zwiększa żywotność akumulatora. Nigdy nie przechowywać akumulatorów na słońcu, na grzejnikach ani za szybą.
• Nie wysyłać akumulatorów pocztą. Jeśli wysłane mają zostać sprawne akumulatory, zwrócić się do odpowiedniej firmy kurierskiej.
• Nigdy nie przechowywać ani nie transportować akumulatorów luzem. Podczas transportu akumulatory powinny być zabezpieczone przed wstrząsami i wibracjami oraz odizolowane od jakichkolwiek materiałów przewodzących prąd lub innych akumulatorów, aby nie mogły stykać się z innymi biegunami akumulatorów i spowodować zwarcia. Przestrzegać lokalnych przepisów dotyczących transportu akumulatorów.

Konserwacja i utylizacja

Utrzymywać akumulator w czystości, nie może być on zanieczyszczony smarem ani olejem. Unikać obecności zbędnego pyłu i brudu na akumulatorze. Wyczyścić akumulator suchym, miękkim pędzelkiem lub czystą suchą ściereczką. - Nigdy nie używać akumulatora z niedrożnymi szczelinami wentylacyjnymi. Ostrożnie wyczyścić szczeliny wentylacyjne suchą, miękką szczotką. Zapobiegać przedostawaniu się ciał obcych do wnętrza urządzenia. - Nie dopuszczać do wnikania wilgoci do wnętrza akumulatora. Jeśli wilgoć wniknęła do akumulatora, należy obchodzić się z nim jak z akumulatorem uszkodzonym i odizolować go w niepalnym pojemniku.

Patrz Rozdział Postępowanie w razie uszkodzenia akumulatora.

W razie nieprawidłowej utylizacji wydobywające się gazy lub płyny mogą stwarzać zagrożenie dla zdrowia. Zutylizuj akumulator w swoim Hilti Store lub zwróć się do odpowiedniego zakładu utylizacji odpadów.

Przestrzegaj lokalnych przepisów dotyczących transportu uszkodzonych akumulatorów!

• Nie wyrzucaj akumulatorów z odpadami komunalnymi.
• Akumulatory należy utylizować tak, by nie trafiły w ręce dzieci. Zakryj złącza za pomocą materiału nieprzewodzącego prądu, aby uniknąć zwarć.

8 Pomoc przy poruchach

1.2 Vysvetlenie znaciek

1.2.1 Vystrażné upozornenia
