MANUAL DE UTILIZADOR TECN 18 Li EINHELL

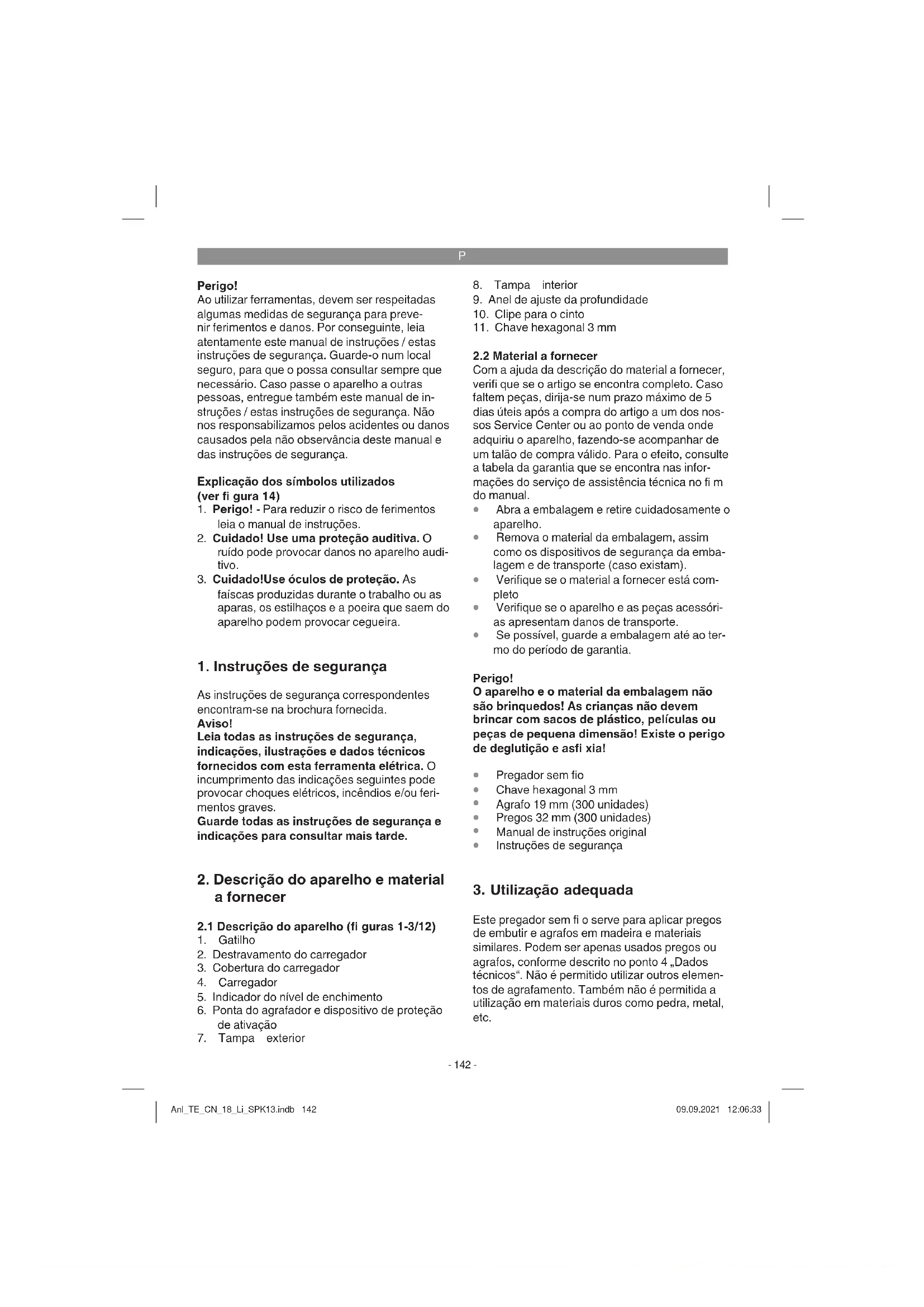

Perigo! Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para preve- nir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de in- struções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança. Explicação dos símbolos utilizados (ver fi gura 14)

1. Perigo! - Para reduzir o risco de ferimentos

leia o manual de instruções.

2. Cuidado! Use uma proteção auditiva. O

ruído pode provocar danos no aparelho audi- tivo.

3. Cuidado!Use óculos de proteção. As

faíscas produzidas durante o trabalho ou as aparas, os estilhaços e a poeira que saem do aparelho podem provocar cegueira.

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida. Aviso! Leia todas as instruções de segurança, indicações, ilustrações e dados técnicos fornecidos com esta ferramenta elétrica. O incumprimento das indicações seguintes pode provocar choques elétricos, incêndios e/ou feri- mentos graves. Guarde todas as instruções de segurança e indicações para consultar mais tarde.

2. Descrição do aparelho e material

2.1 Descrição do aparelho (fi guras 1-3/12)

2. Destravamento do carregador

5. Indicador do nível de enchimento

6. Ponta do agrafador e dispositivo de proteção

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nos- sos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas infor- mações do serviço de assistência técnica no fi m do manual.

Abra a embalagem e retire cuidadosamente o aparelho.

Remova o material da embalagem, assim como os dispositivos de segurança da emba- lagem e de transporte (caso existam).

Verifique se o aparelho e as peças acessóri- as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter- mo do período de garantia. Perigo! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia!

Manual de instruções original

Instruções de segurança

3. Utilização adequada

Este pregador sem fi o serve para aplicar pregos de embutir e agrafos em madeira e materiais similares. Podem ser apenas usados pregos ou agrafos, conforme descrito no ponto 4 „Dados técnicos“. Não é permitido utilizar outros elemen- tos de agrafamento. Também não é permitida a utilização em materiais duros como pedra, metal, etc. Anl_TE_CN_18_Li_SPK13.indb 142Anl_TE_CN_18_Li_SPK13.indb 142 09.09.2021 12:06:3309.09.2021 12:06:33P

A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri- mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Chamamos a atenção para o fato de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumi- mos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis.

• Alimentação de tensão do motor: p. 18
• V d. c. Número máximo de passagens por minuto: p. 20
• Largura do agrafo: p. 5
• ,7 mm Comprimento do agrafo: p. 16
• -22 mm Espessura do agrafo: p. 1
• mm Comprimento do prego: p. 15
• -32 mm Espessura do prego: p. 1
• mm Peso: ,1 kg Perigo! Ruído e vibração Os valores de ruído e de vibração foram apura- dos de acordo com a EN 60745. Nível de pressão acústica L p. 2

................................................3 dB Nível de potência acústica L

...............................................3 dB Use uma proteção auditiva. O ruído pode provocar danos auditivos. Valores totais de vibração (soma vectorial de três direções) apurados de acordo com a EN 60745. Valor de emissão de vibração a

Os valores totais de vibração e os valores de emissão de ruídos indicados foram medidos segundo um método de ensaio normalizado e podem ser utilizados para a comparação de uma ferramenta elétrica com outra. Os valores totais de vibração e os valores de emissão de ruídos indicados também podem ser utilizados para um cálculo provisório da carga. Aviso: As emissões de vibração e de ruído podem di- vergir dos valores indicados durante a utilização efetiva da ferramenta elétrica, consoante o tipo de utilização da mesma, em especial, o tipo de peça a trabalhar. Reduza a produção de ruído e de vibração para o mínimo!

Utilize apenas aparelhos em bom estado.

Limpe e faça a manutenção do aparelho re- gularmente.

Adapte o seu modo de trabalho ao aparelho.

Não sobrecarregue o aparelho.

Se necessário, submeta o aparelho a uma verificação.

Desligue o aparelho, quando este não estiver a ser utilizado. Cuidado! Riscos residuais Mesmo quando esta ferramenta elétrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo desta ferramenta elétrica podem ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada

uma máscara de proteção para pó adequada.

2. Lesões auditivas, caso não seja utilizada uma

proteção auditiva adequada.

3. Danos para a saúde resultantes das vib-

rações na mão e no braço, caso a ferramenta seja utilizada durante um longo período de tempo ou se não for operada e feita a manu- tenção de forma adequada. Perigo! Durante o funcionamento, esta ferramenta elétri- ca produz um campo electromagnético. Em de- terminadas circunstâncias, este campo pode afectar implantes médicos activos ou passi- vos. Para reduzir o perigo de lesões graves ou mortais, recomendamos que as pessoas com implantes médicos consultem os seus médicos e os fabricantes dos implantes, antes de utilizarem a máquina. Anl_TE_CN_18_Li_SPK13.indb 143Anl_TE_CN_18_Li_SPK13.indb 143 09.09.2021 12:06:3309.09.2021 12:06:33P

5. Antes da colocação em

funcionamento Aviso! Retire a bateria antes de quaisquer trabalhos de verifi cação e ajuste. Aviso: Durante a execução de trabalhos com o pregador sem fi o, use o vestuário de proteção necessário, em particular, óculos de proteção. Respeite as disposições em matéria de segu- rança.

Antes de iniciar um trabalho, verifique sempre o assento correto da cobertura do carregador (fig. 1/pos. 3). Limpe bem o aparelho imedia- tamente depois da conclusão do trabalho.

Antes de iniciar o trabalho, verifique sempre o correto funcionamento do dispositivo de proteção de ativação (6) e o assento correto de todos os parafusos.

Não efetue qualquer tipo de manipulação no agrafador.

Não desmonte nem bloqueie nenhuma peça do agrafador, como p. ex. o dispositivo de proteção de ativação.

Não efetue „reparações de emergência“ com meios inadequados.

A manutenção do agrafador deve ser feita regularmente e segundo as indicações do fabricante.

Evite todo o tipo de danos no aparelho, p. ex. devido a a) pancadas ou gravações, b) conversões não permitidas pelo fabricante, c) deslocações junto a réguas feitas em materi- ais duros, p. ex., aço, d) arrastamento pelo chão, e) manuseamento como martelo, f) todo o tipo de manuseamento violento.

5.1 Verifi cação do dispositivo de proteção de

ativação (fi g. 1) Aviso! Retire a bateria. Verifi que o dispositivo de proteção de ativação (6) antes de cada utilização. O dispositivo de proteção de ativação tem de se mover livremente sem prender. A mola da ponta do agrafador e do dispositivo de proteção de ativação (6) tem de trazer o mesmo novamente para a posição inicial. Nunca utilize o aparelho se o dispositivo de pro- teção de ativação não funcionar.

1. Remova a bateria do aparelho.

2. Retire o meio de agrafamento do carregador

tivo de proteção de ativação (6) se movimen- tam livremente para cima e para baixo.

4. Volte a inserir a bateria no aparelho.

5. Pressione a ponta do agrafador/o dispositivo

de proteção de ativação (6) contra a peça sem pressionar o gatilho (1). O aparelho não pode funcionar. Não utilize o aparelho quan- do este trabalhar sem que o gatilho (1) esteja pressionado. Perigo de ferimento!

6. Afaste o aparelho da peça. A ponta do

agrafador e o dispositivo de proteção de ati- vação (6) têm de regressar à posição inicial. Pressione o gatilho (1). O aparelho não pode funcionar. Não utilize o aparelho se este fun- cionar. Perigo de ferimento!

7. Pressione a ponta do agrafador e o dispositi-

vo de proteção de ativação (6) contra a peça e acione o gatilho (1), o aparelho trabalha.

Para encher o carregador (4), segure o apa- relho de forma a que a abertura não fique direcionada para si nem para outras pessoas.

Para encher o carregador, pressione o destravamento do carregador (2) e puxe a cobertura do carregador (3) para trás até ao encosto, ver figura 3.

Agrafo: Coloque os agrafos no rebordo superior e empurre-os para a frente, conforme ilustrado na fi gura 4.

Pregos: Coloque os pregos, com o lado pontiagu- do virado para baixo, no rebordo inferior e empurre-os para a frente, conforme ilustrado na fi gura 5. Nota! Não é necessário exercer grande força para empurrar a corrediça do carregador. Tenha em atenção os agrafos e pregos encravados! Anl_TE_CN_18_Li_SPK13.indb 144Anl_TE_CN_18_Li_SPK13.indb 144 09.09.2021 12:06:3309.09.2021 12:06:33P

1. Puxe o pack de baterias (a) do punho, premi-

ndo, para tal, a tecla de engate (b) para baixo.

2. Verifi que se a tensão de rede indicada na pla-

ca de características corresponde à tensão de rede existente. Ligue a fi cha de alimen- tação do carregador (c) à tomada. O LED verde começa a piscar.

3. Empurre a bateria sobre o carregador.

No ponto 10 (visor do carregador), encontra uma tabela com os signifi cados da indicação LED no carregador. Se o carregamento do pack de baterias não for possível, verifi que

se existe tensão de rede na tomada.

se existe um contacto correto nos contactos de carregamento do carregador. Se continuar a não ser possível carregar o pack de baterias, envie

e o pack de baterias para o nosso serviço de assistência técnica. Para o envio correto, contacte o nosso ser- viço de assistência técnica ou o ponto de venda onde adquiriu o aparelho. Ao enviar ou eliminar baterias ou o aparelho sem fi o, certifi que-se de que estes são emba- lados individualmente em sacos de plástico para evitar curto-circuitos e incêndios! Tendo em vista uma longa vida útil do pack de baterias, deve providenciar o seu recarregamento atempado. Isto é absolutamente necessário se verifi car que a capacidade do aparelho está a diminuir. Nunca deixe o pack de baterias descar- regar-se completamente. Esta situação poderia provocar uma avaria no pack de baterias!

5.4 Indicação da capacidade do acumulador

(fi g. 9) Prima o interruptor para obter a indicação da capacidade do acumulador (d). O indicador da capacidade do acumulador (e) indica-lhe o nível de carga do acumulador através de 3 LEDs. Acendem os 3 LEDs: O acumulador está completamente carregado. Acendem 2 LEDs: O acumulador dispõe de carga residual sufi ci- ente. 1 LED a piscar O acumulador está vazio, carregue-o. Todos os LEDs a piscar: A temperatura da bateria foi ultrapassada. Re- mova a bateria do aparelho e deixe-a um dia à temperatura ambiente. Se o erro voltar a ocorrer, a bateria sofreu uma descarga total e tem defeito. Remova a bateria do aparelho. Uma bateria com defeito nunca mais pode voltar a ser usada ou carregada.

Antes de iniciar um trabalho, verifi que sempre através do indicador do nível de enchimento (5) se o carregador contém agrafos / pregos e se a cobertura do carregador (3) se encontra correta- mente fechada. Nota! Use uma peça de amostra, com uma estrutura e espessura do material correspondentes às das peças a trabalhar que devem ser unidas, para apurar a profundidade de impacto desejada e ideal dos agrafos e pregos.

6.2 Ativação de disparos (fi g. 1)

Os dispositivos de proteção contra disparos mon- tados evitam disparos inadvertidos do pregador sem fi o. Por conseguinte, os disparos apenas podem ser ativados pressionando a ponta do agrafador do pregador sem fi o (6) sobre o materi- al e acionando o gatilho (1). Para agrafar/pregar, coloque o agrafador/prega- dor sem fi o com a ponta do agrafador (6) sobre a peça. Puxe o gatilho (1) uma vez e torne a soltá- lo após cada disparo. Se o prego ou o agrafo tiver penetrado em exces- so ou insufi cientemente, a profundidade de im- pacto pode ser ajustada com o anel de ajuste da profundidade (fi gura 1/pos. 9) (ver ponto 6.4). Anl_TE_CN_18_Li_SPK13.indb 145Anl_TE_CN_18_Li_SPK13.indb 145 09.09.2021 12:06:3309.09.2021 12:06:33P

Remova a bateria do aparelho.

Solte os dois parafusos para as tampas (7+8) conforme ilustrado na figura 11.

Empurre as duas tampas (7+8) para a frente até ao encosto. Pode então extrair as duas tampas por cima.

Volte a montar a tampa. Preste atenção ao sentido de montagem correto e à sequência.

(fi gura 10) O aparelho possui um anel de ajuste da profund- idade (fi g. 10 / pos. 9) sob a forma de um botão rotativo. Se este for rodado no sentido (+), os agrafos/pregos são disparados mais profunda- mente. Para disparar os agrafos/pregos menos profundamente, o botão rotativo tem de ser roda- do no sentido „-“. Nota! Utilize peças de amostra.

7. Limpeza, manutenção

e encomenda de peças sobressalentes Perigo! Retire o acumulador antes de qualquer trabalho de limpeza.

Mantenha os dispositivos de segurança, ranhuras de ventilação e a carcaça do motor o mais limpo possível. Esfregue o aparelho com um pano limpo ou sopre com ar compri- mido a baixa pres são.

Aconselhamos a limpar o aparelho directa- mente após cada utilização.

Limpe regularmente o aparelho com um pano húmido e um pouco de sabão. Não utilize detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.

7.2 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

Número de artigo da máquina

Número de identificação da máquina

Número da peça sobressalente necessária Pode encontrar os preços e informações actuais em www.Einhell-Service.com

8. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala- gem para evitar danos de transporte. Esta emba- lagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respetivos aces- sórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos de- feituosos para o lixo doméstico. Para uma elimi- nação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica.

Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A tempe- ratura ideal de armazenamento situa-se entre os 5 e os 30 ˚C. Guarde a ferramenta elétrica na embalagem original. Anl_TE_CN_18_Li_SPK13.indb 146Anl_TE_CN_18_Li_SPK13.indb 146 09.09.2021 12:06:3309.09.2021 12:06:33P

Estado do visor Signifi cado e medida a adotar LED ver- melho LED verde Desligado A piscar Operacionalidade O carregador está ligado à rede e encontra-se operacional; o acumulador não está no carregador Ligado Desligado Carregamento O carregador carrega o acumulador no modo de carregamento rápido. Os tempos de carregamento correspondentes encontram-se diretamente no carregador. Nota! Os tempos de carregamento reais podem diferir dos tempos de car- regamento indicados em função da carga de acumulador disponível. Desligado Ligado O acumulador está carregado e está operacional. De seguida, é comutado para um carregamento parcial até estar totalmen- te carregado. Para tal, deixe o acumulador aprox. mais 15 min. no carregador. Medida a adotar: Remova o acumulador do carregador. Desligue o carregador da rede. A piscar Desligado Carregamento condicionado O carregador encontra-se no modo de carregamento moderado. Aqui, por motivos de segurança, o acumulador é carregado mais lenta- mente, precisando de mais tempo até estar carregado. Tal pode dever-se às seguintes causas: - O acumulador passou muito tempo sem ser carregado. - A temperatura do acumulador não se encontra na faixa ideal. Medida a adotar: Aguarde até o carregamento estar concluído; o acumulador pode, no entanto, continuar a ser carregado. A piscar A piscar Falha Já não é possível efetuar o carregamento. O acumulador tem um defeito. Medida a adotar: Um acumulador com defeito não deve voltar a ser carregado. Remova o acumulador do carregador. Ligado Ligado Temperatura anómala O acumulador está demasiado quente (p. ex. radiação solar direta) ou de- masiado frio (abaixo dos 0° C) Medida a adotar: Retire o acumulador e guarde-o 1 dia à temperatura ambiente (a aprox. 20° C). Anl_TE_CN_18_Li_SPK13.indb 147Anl_TE_CN_18_Li_SPK13.indb 147 09.09.2021 12:06:3409.09.2021 12:06:34P

Só para países da UE Não deite as ferramentas elétricas para o lixo doméstico! Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electróni- cos e a respectiva transposição para o direito interno, as ferramentas elétricas usadas têm de ser recol- hidas separadamente e entregues nos locais de recolha previstos para o efeito. Alternativa de reciclagem relativa à solicitação de devolução: O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar ade- quadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados. A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da Einhell Germany AG. Reservado o direito a alterações técnicas Anl_TE_CN_18_Li_SPK13.indb 148Anl_TE_CN_18_Li_SPK13.indb 148 09.09.2021 12:06:3409.09.2021 12:06:34P

Informações do serviço de assistência técnica Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis. Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis. Categoria Exemplo Peças de desgaste* Bateria Consumíveis/peças consumíveis* Agrafos, pregos Peças em falta

• não incluído obrigatoriamente no material a fornecer! Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de Inter- net www.Einhell-Service.com. Certifi que-se de que faz uma descrição exacta do problema, responden- do sempre às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)? Descreva este erro de funcionamento. Anl_TE_CN_18_Li_SPK13.indb 149Anl_TE_CN_18_Li_SPK13.indb 149 09.09.2021 12:06:3409.09.2021 12:06:34P

Certifi cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pes-

soas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial quer de outra actividade independente. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-

cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins- talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insufi cientes. - Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas). - Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outro tipo.

4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga-

rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío- do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

5. Para activar a garantia, denuncie o aparelho defeituoso em: www.Einhell-Service.com. Tenha à

disposição o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respectivo comprovativo ou sem a placa de características, serão excluídos pelo serviço de ga- rantia devido à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado. Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica. Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste manual de instruções. Anl_TE_CN_18_Li_SPK13.indb 150Anl_TE_CN_18_Li_SPK13.indb 150 09.09.2021 12:06:3409.09.2021 12:06:34HR/BIH
