MANUAL DE UTILIZADOR TCPN 50 EINHELL

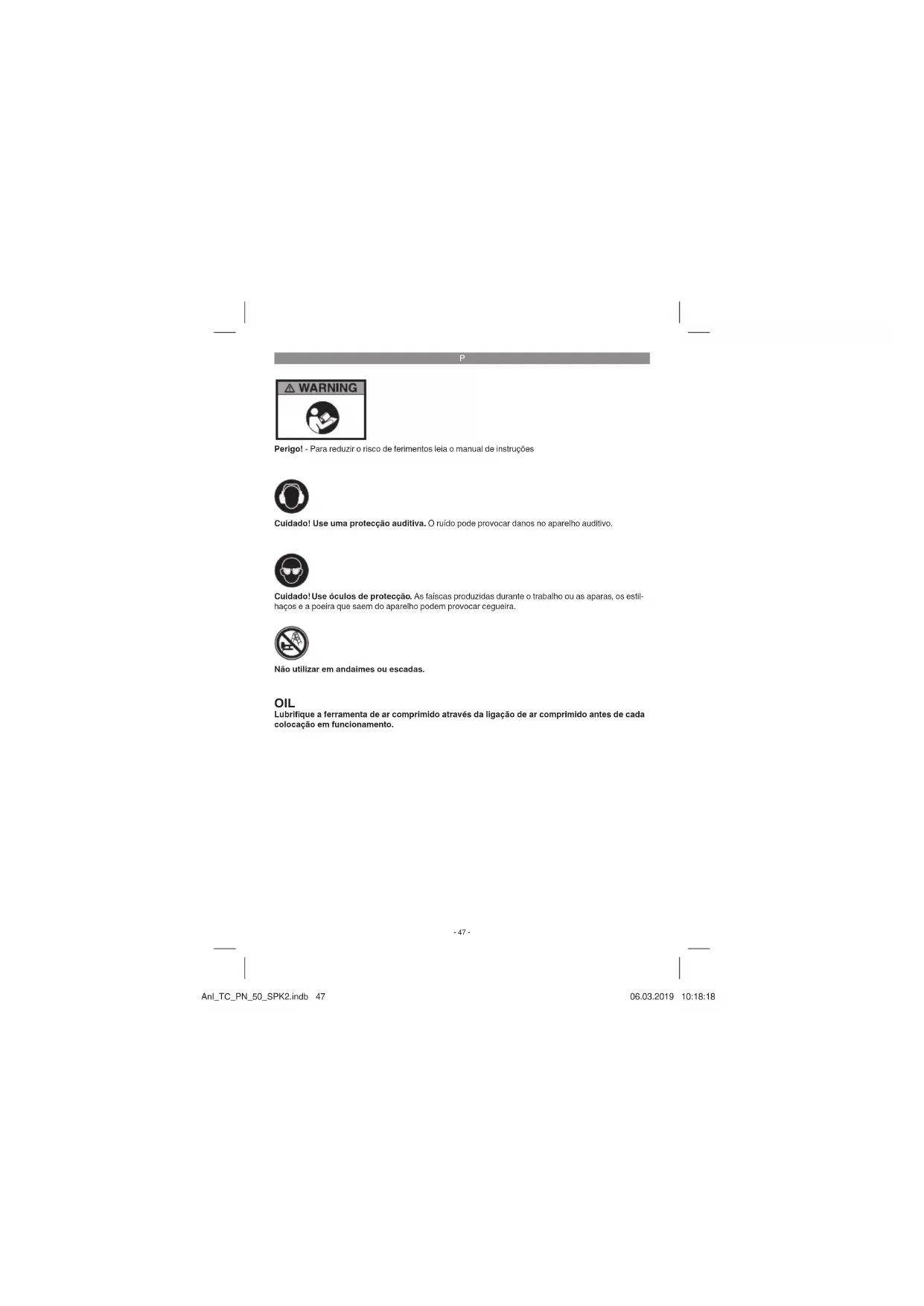

Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções Cuidado! Use uma protecção auditiva. O ruído pode provocar danos no aparelho auditivo. Cuidado! Use óculos de protecção. As faíscas produzidas durante o trabalho ou as aparas, os estil- haços e a poeira que saem do aparelho podem provocar cegueira. Não utilizar em andaimes ou escadas. OIL Lubrifi que a ferramenta de ar comprimido através da ligação de ar comprimido antes de cada colocação em funcionamento. Anl_TC_PN_50_SPK2.indb 47Anl_TC_PN_50_SPK2.indb 47 06.03.2019 10:18:1806.03.2019 10:18:18P

Perigo! Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para preve- nir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de in- struções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida. Perigo! Leia todas as instruções de segurança e indicações. O incumprimento das instruções de segurança e indicações pode provocar choques eléctricos, incêndios e/ou ferimentos graves. Guarde todas as instruções de segurança e indicações para mais tarde consultar. Proteja-se a si e ao ambiente contra o perigo de acidentes, através de medidas de prevenção adequadas. Riscos residuais Mesmo quando este aparelho é utilizado ade- quadamente, existem sempre riscos residuais. Dependendo do formato e do modelo deste apa- relho, podem ocorrer os seguintes perigos:

2. Descrição do aparelho e material

2.1 Descrição do aparelho (fi gura 1/8)

A Gatilho B Ligação de ar comprimido C Alavanca do carregador D Cobertura do carregador E Carregador F Indicador do nível de enchimento G Ajuste da profundidade H Dispositivo de proteção de ativação I Tampa exterior J Tampa interior K Evacuação de ar giratória

2.2 Material a fornecer

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nos- sos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas infor- mações do serviço de assistência técnica no fi m do manual.

Abra a embalagem e retire cuidadosamente o aparelho.

Remova o material da embalagem, assim como os dispositivos de segurança da emba- lagem e de transporte (caso existam).

Verifique se o aparelho e as peças acessóri- as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter- mo do período de garantia. Perigo! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia!

Manual de instruções original

3. Utilização adequada

O agrafador é uma ferramenta que funciona a ar comprimido e que tem múltiplas aplicações. Este aparelho serve para aplicar pregos de em- butir e agrafos em madeira e materiais idênticos. Só podem ser utilizados pregos ou agrafos que sejam referidos no ponto „Dados técnicos“ ou que estejam representados na placa de adver- tência do carregador. Não é permitido utilizar outros elementos de agrafamento. Também não é permitida a utilização em materiais duros como pedra, metal, etc. A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri- mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumi- mos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis. Observe o seguinte! Se o diâmetro interior da mangueira for in- sufi ciente ou se a mangueira for demasiado comprida tal pode provocar perda de potên- cia no aparelho.

Máx. pressão de trabalho permitida .......... 8,3 bar Faixa de pressão recomendada ................ 6,3 bar Consumo de ar .................... aprox. 0,66 l/disparo Largura do agrafo .................................... 5,7 mm Comprimento do agrafo: ................... 13 - 40 mm Comprimento do prego .......................10 - 50 mm Diâmetro de mangueira recomendado ....Ø 9 mm Peso ................................................ aprox. 1,5 kg Ruído e vibração Os valores de vibração e ruído foram apurados de acordo com as normas EN 12549, EN ISO

Nível de pressão acústica L

.............................................2,5 dB Nível de potência acústica L

............................................2,5 dB Use uma protecção auditiva. O ruído pode provocar danos auditivos. Valores totais de vibração (soma dos vetores das três direções) apurados de acordo com as nor- mas ISO 8662-11-1999, EN 12096. Valor de emissão de vibração a

Estes valores da emissão de ruídos são valores caraterísticos referentes ao aparelho e não re- presentam a produção de ruído no local de utili- zação. A produção de ruído no local de utilização depende, p. ex., do ambiente de trabalho, da peça a trabalhar, da base de apoio da peça e do número de processos de agrafamento. O valor da vibração indicado é um valor caraterí- stico referente ao aparelho e não representa a infl uência exercida nas articulações dos memb- ros superiores durante a utilização do aparelho. A infl uência exercida nas articulações dos mem- bros superiores durante a utilização do aparelho depende, p. ex., da força de aperto, da força de compressão, do sentido de trabalho, da pressão do ar ajustada, da peça a trabalhar e da base de apoio da peça. Reduza a produção de ruído e de vibração para o mínimo!

Utilize apenas aparelhos em bom estado.

Limpe e faça a manutenção do aparelho re- gularmente.

Adapte o seu modo de trabalho ao aparelho.

Não sobrecarregue o aparelho.

Se necessário, submeta o aparelho a uma verificação.

Desligue o aparelho, quando este não estiver a ser utilizado.

Cuidado! Riscos residuais Mesmo quando esta ferramenta eléctrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo desta ferramenta eléctrica podem ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada

uma máscara de protecção para pó adequa- da.

2. Lesões auditivas, caso não seja utilizada uma

protecção auditiva adequada.

3. Danos para a saúde resultantes das vib-

rações na mão e no braço, caso a ferramenta seja utilizada durante um longo período de tempo ou se não for operada e feita a manu- tenção de forma adequada.

5. Antes da colocação em

funcionamento Antes de estabelecer a ligação, certifi que-se de que os dados constantes da placa de caracterí- sticas correspondem aos valores da alimentação de ar comprimido. Desligue a alimentação de ar comprimido antes de quaisquer trabalhos de regulação, manutenção e limpeza. Alimentação de ar: Através de uma fonte de ar comprimido que permita a regulação da pressão, como p. ex. um compressor. Antes da colocação em funciona- mento, leia também o parágrafo Manutenção e conservação. Valores de ajuste para os trabalhos: Na alimentação de ar comprimido, regule a pres- são de trabalho para no máximo 8,3 bar. Atenção: Durante a execução de trabalhos com o agrafador, use o vestuário de proteção ne- cessário, em particular, óculos de proteção. Respeite as disposições em matéria de se- gurança.

Antes de iniciar um trabalho, verifique sempre o assento correto do carregador (fig. 1/pos. E).Limpe bem o aparelho imediatamente de- pois da conclusão do trabalho.

Antes de iniciar o trabalho, verifique sempre o correto funcionamento do dispositivo de proteção de ativação e o assento correto de todos os parafusos e porcas.

Não efetue qualquer tipo de manipulação no agrafador.

Não desmonte nem bloqueie nenhuma peça do agrafador, como p. ex. o dispositivo de proteção de ativação.

Não efetue „reparações de emergência“ com meios inadequados.

A manutenção do agrafador deve ser feita regularmente e segundo as indicações do fabricante.

Evite todo o tipo de danos no aparelho, p. ex. devido a a) pancadas ou gravações, b) conversões não permitidas pelo fabricante, c) deslocações junto a réguas feitas em materi- ais duros, p. ex., aço, d) arrastamento pelo chão, e) manuseamento como martelo, f) todo o tipo de manuseamento violento.

5.1 Verifi cação do dispositivo de proteção de

ativação Verifi que o dispositivo de proteção de ativação (fi g. 1/pos. H) antes de cada utilização. O dispo- sitivo de proteção de ativação tem de se mover livremente sem prender. A mola do dispositivo de proteção de ativação tem de trazer o mesmo para a posição inicial. Nunca utilize o aparelho se o dispositivo de proteção de ativação não funcionar.

1. Separe o aparelho da alimentação de ar.

2. Retire o meio de agrafamento do carregador

vo de proteção de ativação se movimentam livremente para cima e para baixo.

4. Ligue o aparelho à alimentação de ar.

5. Pressione o dispositivo de proteção de ati-

vação contra a peça sem pressionar o dispa- rador. O aparelho não pode funcionar. Não utilize o aparelho quando este trabalhar sem que o disparador esteja pressionado. Perigo de ferimento!

6. Afaste o aparelho da peça. O dispositivo de

proteção de ativação tem de regressar à po- sição inicial. Pressione o disparador. O apa- relho não pode funcionar. Não utilize o apa- relho se este funcionar. Perigo de ferimento!

7. Acione o disparador e pressione o dispositivo

de proteção de ativação contra a peça. O aparelho trabalha. Anl_TC_PN_50_SPK2.indb 50Anl_TC_PN_50_SPK2.indb 50 06.03.2019 10:18:1906.03.2019 10:18:19P

8. Pressione o dispositivo de proteção de ati-

vação contra a peça e acione o disparador, o aparelho trabalha.

Para encher o carregador (fig. 1/pos. E) se- gure o aparelho de forma que a abertura não fique direcionada para si nem para outras pessoas.

Para encher o carregador, pressione a ala- vanca do carregador (fig. 1 / pos. C) e puxe a cobertura do carregador (fig. 1 / pos. D) para trás, até ao encosto.

Não coloque mais do que uma barra de agrafos/pregos completa, caso contrário o carregador fica demasiado cheio e não pode ser fechado. Empurre agora a cobertura do carregador novamente para a frente até en- gatar.

O indicador do nível de enchimento (fig. 5 / pos. F) mostra o número de agrafos/pregos carregados, quando estão carregadas menos do que 50 unidades.

6.1 Operação/Pressão de trabalho

Ligue o agrafador/pregador pneumático à ligação de ar comprimido (fig. 1/pos. B).

Coloque a regulação de ar giratória (fig. 1/ pos. K) na posição que deseja.

Antes de colocar o agrafador em funciona- mento, ligue o compressor e regule a pressão de trabalho no redutor de pressão para 4 bar.

O parafuso serrilhado para o ajuste preciso (fig. 6 / pos. G) deve encontrar-se mais ou menos na posição central entre pos.1 e 2. Para tal, aperte o parafuso serrilhado em 3 voltas, a partir da posição 1.

De preferência, para ajustar a pressão de trabalho utilize uma peça de amostra que tenha uma estrutura e espessura de material idêntica às peças a ligar.

Para agrafar/pregar, coloque agora o agrafa- dor/pregador pneumático sobre a peça. Puxe o gatilho (fig. 1/pos. A) uma vez e torne a soltá-lo após cada disparo.

Se o prego ou o agrafo tiverem penetrado ex- cessivamente, diminua a pressão de trabalho no redutor de pressão em 0,5 bar.

Se o prego ou o agrafo não tiver penetrado suficientemente, ou estiver sobressaído, aumente a pressão de trabalho no redutor de pressão em 0,5 bar.

Coloque agora o agrafador/pregador sobre a peça de amostra e acione-o.

Consoante o resultado, altere a pressão de trabalho em passos de 0,5 bar para cima ou para baixo, até que a profundidade de impac- to esteja ajustada. Efetue um ajuste preciso (sec.6.2) com a ajuda do parafuso serrilhado.

Este aparelho também possui modo au- tomático. Se mantiver o gatilho premido são disparados automaticamente agrafos/ pregos quando coloca o agrafador/pregador pneumático sobre a peça.

Para evitar falhas, tenha atenção para não agrafar duas vezes no mesmo sítio. Perigo! Se um agrafo/prego fi car preso na guia do êm- bolo, retire de imediato a pressão do aparelho (retirar o tubo de alimentação de ar comprimido), abra a guia do carregador e só depois retire as tampas (fi g. 8 / pos. I/J) soltando os parafusos com a chave hexagonal fornecida (fi g. 2 / pos. N) (fi g. 7/8). Retire agora os agrafos encravados, limpe eventualmente a guia e torne a fechar pela sequência inversa.

O aparelho possui um ajuste de profundida- de (fig. 6 / pos. G) na forma de um parafuso serrilhado.

Se este for aparafusado para baixo (fig. 6 / pos. 1) os agrafos/pregos são disparados mais profundamente.

Para disparar os agrafos/pregos menos pro- fundamente, aparafuse o parafuso serrilhado para cima (fig. 6 / pos. 2). Perigo! O ajuste da profundidade não pode ser puxado para trás manualmente no modo normal, para evitar que dispare inadvertidamente. Anl_TC_PN_50_SPK2.indb 51Anl_TC_PN_50_SPK2.indb 51 06.03.2019 10:18:1906.03.2019 10:18:19P

7. Limpeza, manutenção

e encomenda de peças sobressalentes Desligue o aparelho da alimentação de ar com- primido antes de quaisquer trabalhos de limpeza.

Mantenha os dispositivos de proteção, as ranhuras de ventilação e a carcaça do motor tão livres de pó e sujidade quanto possível. Esfregue o aparelho com um pano limpo ou sopre com ar comprimido a baixa pressão.

Aconselhamos a limpeza do aparelho imedia- tamente após cada utilização.

Limpe regularmente o aparelho com um pano húmido e um pouco de sabonete líquido. Não utilize produtos de limpeza ou solventes, pois estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho.

Aviso! Desligue o aparelho da rede de ar comprimido antes de efetuar trabalhos de manutenção e de limpeza. O cumprimento das indicações de manutenção indicadas no presente manual garante a este produto de qualidade uma longa vida útil e um funcionamento isento de falhas. Para que o seu aparelho funcione sem quaisquer problemas durante bastante tempo, é necessário que o lubrifi que regularmente. Verifi que regularmente as rotações e o nível de vibração através de um controlo visual. Nota: Utilize óleo do ar comprimido não poluente se o aparelho for utilizado fora de ofi cinas. Pode escolher entre os seguintes modos de lub- rifi cação: Através de um lubrifi cador de névoa de óleo Entre a fonte de ar comprimido e o aparelho ligue um lubrifi cador de névoa de óleo (não incluído no material a fornecer, à venda em lojas especializ- adas). À mão Antes de colocar a ferramenta de ar comprimido em funcionamento, aplicar sempre 3 a 5 gotas de óleo especial do ar comprimido na ligação de ar comprimido. Se a ferramenta de ar comprimido fi car vários dias sem ser usada, antes de a ligar, terá de aplicar 5 a 10 gotas de óleo especial do ar comprimido na ligação de ar comprimido. Guarde a sua ferramenta de ar comprimido apen- as em espaços secos. Outra manutenção No interior do aparelho, não existem quaisquer peças que necessitem de manutenção. Excluídos pela garantia estão:

Danos devido a pressão de trabalho não permitida.

Danos devido a ar comprimido não prepa- rado.

Danos devido a uma utilização inadequada ou intervenções indevidas.

7.3 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

Número de artigo da máquina

Número de identificação da máquina

Número da peça sobressalente necessária Pode encontrar os preços e informações actuais em www.isc-gmbh.info

8. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala- gem para evitar danos de transporte. Esta emba- lagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos aces- sórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos de- feituosos para o lixo doméstico. Para uma elimi- nação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica. Anl_TC_PN_50_SPK2.indb 52Anl_TC_PN_50_SPK2.indb 52 06.03.2019 10:18:1906.03.2019 10:18:19P

Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A tempe- ratura ideal de armazenamento situa-se entre os 5 e os 30 ˚C. Guarde a ferramenta eléctrica na embalagem original. A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos ca- rece da autorização expressa da iSC GmbH. Reservado o direito a alterações técnicas Anl_TC_PN_50_SPK2.indb 53Anl_TC_PN_50_SPK2.indb 53 06.03.2019 10:18:1906.03.2019 10:18:19P

Informações do serviço de assistência técnica Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis. Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis. Categoria Exemplo Peças de desgaste* Molas de pressão Consumíveis/peças consumíveis* Pregos, agrafos Peças em falta

• não incluído obrigatoriamente no material a fornecer! Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de In- ternet www.isc-gmbh.info. Certifi que-se de que faz uma descrição exacta do problema, respondendo sempre às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)? Descreva este erro de funcionamento. Anl_TC_PN_50_SPK2.indb 54Anl_TC_PN_50_SPK2.indb 54 06.03.2019 10:18:1906.03.2019 10:18:19P

Certifi cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pes-

soas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial quer de outra actividade independente. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-

cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins- talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insufi cientes. - Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas). - Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outro tipo.

4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga-

rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío- do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

5. Para activar a garantia, denuncie o aparelho defeituoso em: www.isc-gmbh.info. Tenha à disposição

o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respecti- vo comprovativo ou sem a placa de características, serão excluídos pelo serviço de garantia devido à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser- lhe-á imediatamente enviado um aparelho novo ou reparado. Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica. Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste manual de instruções. Anl_TC_PN_50_SPK2.indb 55Anl_TC_PN_50_SPK2.indb 55 06.03.2019 10:18:1906.03.2019 10:18:19Dong/Product-ManagementWeichselgartner/General-Manager
