Marca	Einhell
Modelo	TCCT 3 6 Li
Tipo de produto	Grampeador sem fio
Alimentação	3,6 V DC (bateria Li-Ion)
Capacidade da bateria	1,3 Ah
Tipo de bateria	Lítio-Íon
Tempo de carga	3 a 5 horas
Tensão do carregador	230-240 V ~ 50 Hz
Corrente de carga	400 mA
Largura do grampo	11,4 mm
Comprimento do grampo	6-14 mm
Espessura do grampo	0,75 mm
Número máx. de ciclos/min	30
Peso	0,9 kg
Nível de pressão acústica	81 dB(A)
Nível de potência acústica	92 dB(A)
Vibração (valor total)	3,436 m/s²
Categoria de proteção	II
Utilização conforme	Fixação de têxteis, couro, madeira com grampos/pregos
Manutenção	Limpeza com pano húmido e sabão suave
Segurança	Proteção contra altas temperaturas do carregador, paragem automática em caso de descarga profunda
Acessórios incluídos	Carregador, manual de instruções, instruções de segurança

Perguntas frequentes - TCCT 3 6 Li EINHELL

Como carregar a bateria do grampeador Einhell TCCT 3 6 Li?

Conecte o carregador a uma tomada elétrica (230-240 V) e conecte o cabo de carga ao grampeador. O LED vermelho indica carregamento; fica verde quando a bateria está cheia. O tempo de carga é de 3 a 5 horas.

Como inserir os grampos no grampeador?

Pressione o empurrador do carregador, puxe-o para trás para extraí-lo, insira os grampos no carregador (lado das pontas para baixo) e depois empurre o empurrador até que ele encaixe.

O que fazer se o grampeador bloquear ou se um grampo ficar preso?

Remova o empurrador do carregador e, com a ajuda de um alicate adequado, remova cuidadosamente o grampo preso. Coloque o empurrador de volta até travar.

O que significam os LEDs no grampeador?

Durante a carga: vermelho fixo = a carregar, verde fixo = carregada. Vermelho e verde a piscar = temperatura muito alta/baixa ou bateria defeituosa. Em funcionamento: verde = a grampear, vermelho intermitente = bateria vazia.

O grampeador pode ser usado para trabalhos profissionais?

Não, este aparelho foi concebido para uso doméstico e não profissional, artesanal ou industrial. A utilização profissional anula a garantia.

Quais são as precauções de segurança a tomar?

Use óculos de proteção, máscara antipoeira e proteção auditiva. Utilize o aparelho apenas em locais secos. Nunca toque na cabeça do grampeador durante a limpeza.

Como fazer a manutenção do grampeador?

Limpe o aparelho com um pano húmido e um pouco de sabão após cada utilização. Não utilize produtos agressivos. Verifique regularmente se o carregador está limpo e se os grampos não estão presos.

Onde posso comprar peças sobressalentes?

As peças sobressalentes estão disponíveis no site www.isc-gmbh.info. Para encomendar, indique o tipo, o número do artigo e o número de identificação do aparelho.

Como armazenar o grampeador?

Armazene o aparelho e os seus acessórios num local escuro, seco e ao abrigo do gelo, a uma temperatura entre 5 e 30 °C, fora do alcance das crianças. Guarde-o de preferência na sua embalagem original.

Como eliminar o grampeador no fim da vida útil?

Não deite o aparelho no lixo doméstico. Coloque-o num centro de recolha adequado para reciclagem de resíduos eletrónicos, de acordo com a diretiva europeia 2012/19/CE.

MANUAL DE UTILIZADOR TCCT 3 6 Li EINHELL

P Manual de instruções original Agrafador sem fi o

SLO Originalna navodila za uporabo Akumulatorski sponkač

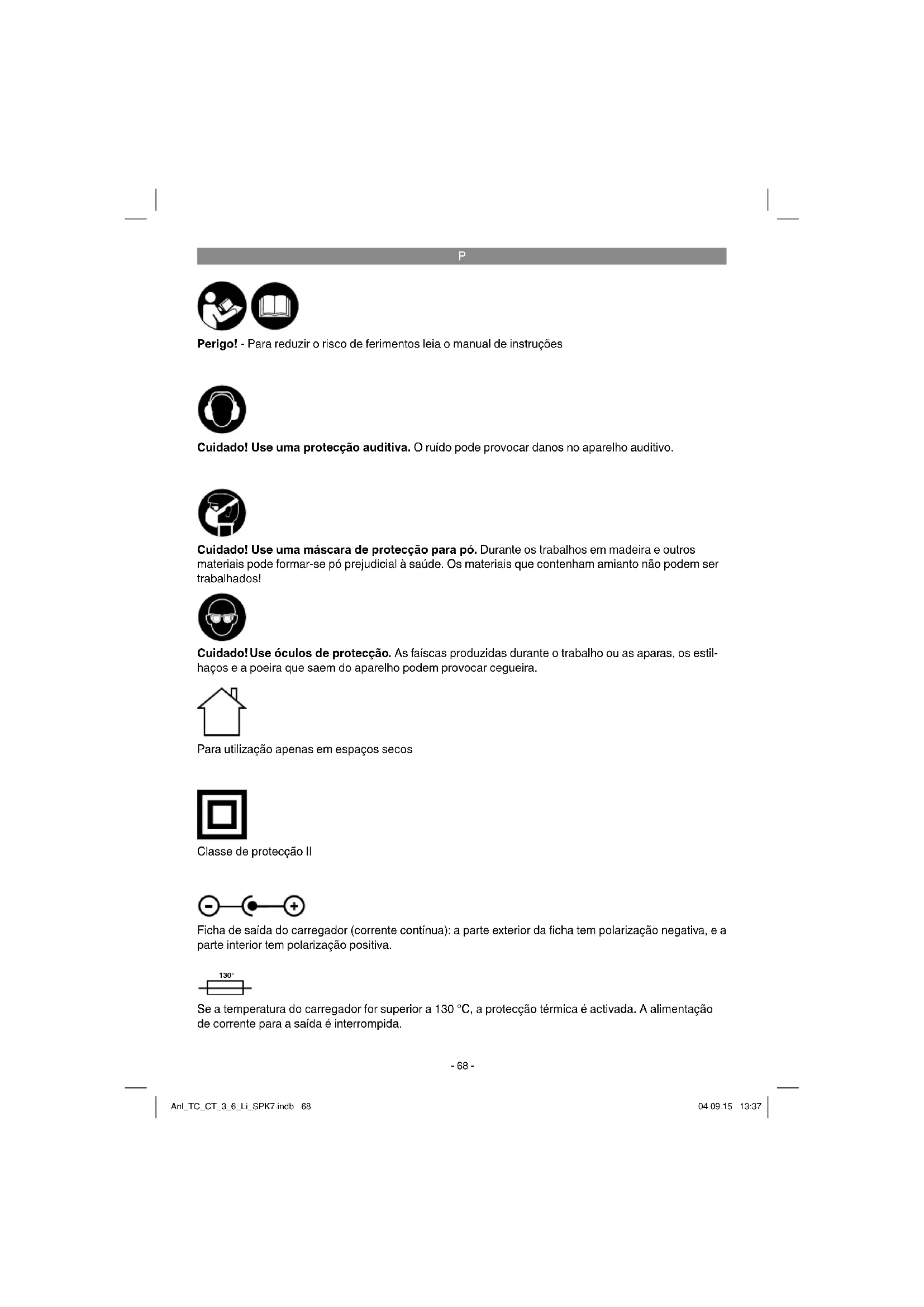

Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções

Cuidado! Use uma protecção auditiva. O ruído pode provocar danos no aparelho auditivo.

Cuidado! Use uma máscara de protecção para pó. Durante os trabalhos em madeira e outros materiais pode formar-se pó prejudicial à saúde. Os materiais que contenham amianto não podem ser trabalhados!

Cuidado! Use óculos de protecção. As faíscas produzidas durante o trabalho ou as aparas, os estilhaços e a poeira que saem do aparelho podem provocar cegueira.

Para utilização apenas em espaços secos

Classe de protecção II

Ficha de saída do carregador (corrente contínua): a parte exterior da ficha tem polarização negativa, e a parte interior tem polarização positiva.

Se a temperatura do carregador for superior a 130 °C, a protecção térmica é activada. A alimentação de corrente para a saída é interrompida.

P

Perigo!

Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para prevenir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de instruções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida.

Perigo!

Leia todas as instruções de segurança e indicações. O incumprimento das instruções de segurança e indicações pode provocar choques eléctricos, incêndios e/ou ferimentos graves.

Guarde todas as instruções de segurança e indicações para mais tarde consultar.

2. Descrição do aparelho e material a fornecer

2.1 Descrição do aparelho (fi gura 1)

1. Disparador
2. Ponta do agrafador
3. Corrediça do carregador
4. Indicador do nível de enchimento
5. Cabo de carga
6. Carregador
7. Visor

2.2 Material a fornecer

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nossos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas informações do serviço de assistência técnica no fi m do manual.

• Abra a embalagem e retire cuidadosamente o aparelho.
  • Remova o material da embalagem, assim

como os dispositivos de segurança da embalagem e de transporte (caso existam).

• Verifique se o material a fornecer está completo
• Verifique se o aparelho e as peças acessórias apresentam danos de transporte.
  Se possível, guarde a embalagem até ao termo do período de garantia.

Perigo!

O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia!

• Agrafador sem fio
Carregador
• Manual de instruções original
- Instruções de segurança

3. Utilização adequada

O agrafador sem fi o destina-se à agrafagem e fi xação de têxteis, couro e madeira com agrafos próprios para o efeito. O agrafador sem fi o destina-se a trabalhos rápidos. Este aquece quando usado em operação contínua. O aumento do aquecimento faz com que a potência diminua. No caso de aquecimento, faça um intervalo e deixe arrefecer o agrafador sem fi o.

A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou ferimentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante.

Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumimos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis.

P

4. Dados técnicos

Alimentação de tensão do motor: .....3,6 V d.c. Número máximo de passagens por minuto: ..... 30 Largura do agrafo: ..... 11,4 mm Comprimento do agrafo: ..... 6-14 mm Espessura do agrafo: ..... 0,75 mm Capacidade da bateria: ..... 1,3 Ah Tipo de bateria: .....iões de lítio Peso: ..... 0,9kg

Tensão de carga da bateria: .....5 V d.c. Corrente de carga da bateria: .....400 mA Tensão de rede do carregador: .230-240 V\~50 Hz Tempo de carga: ..... 3-5 h

Perigo!

Ruído e vibração

Os valores de vibração e ruído foram apurados de acordo com as normas EN 60745-1 e EN 60745-2-16.

Nível de pressão acústica L_pA ..... 81 dB(A) Incerteza K_pA ..... 3 dB Nível de potência acústica L_wA ..... 92 dB(A) Incerteza K_wA ..... 3 dB

Use uma protecção auditiva.

O ruído pode provocar danos auditivos.

Valores totais de vibração (soma dos vectores das três direcções) apurados de acordo com as normas EN 60745-1 e EN 60745-2-16.

Valor de emissão de vibração a_n = 3,436 m/s^2 Incerteza K = 1,5 m/s²

O valor de emissão de vibração indicado foi medido segundo um método de ensaio normalizado, podendo, consoante o tipo de utilização da ferramenta eléctrica, sofrer alterações e em casos excepcionais ultrapassar o valor indicado.

O valor de emissão de vibração indicado pode ser comparado com o de uma outra ferramenta eléctrica.

O valor de emissão de vibração indicado também pode ser utilizado para um cálculo prévio de limitações.

Reduza a produção de ruído e de vibração para o mínimo!

• Utilize apenas aparelhos em bom estado.
- Limpe e faça a manutenção do aparelho regularmente.
- Adapte o seu modo de trabalho ao aparelho.
- Não sobrecarregue o aparelho.
- Se necessário, submeta o aparelho a uma verificação.
- Desligue o aparelho, quando este não estiver a ser utilizado.
• Useluvas.

Cuidado!

Riscos residuais

Mesmo quando esta ferramenta eléctrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo desta ferramenta eléctrica podem ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada uma máscara de protecção para pó adequada.
2. Lesões auditivas, caso não seja utilizada uma protecção auditiva adequada.
3. Danos para a saúde resultantes das vibrações na mão e no braço, caso a ferramenta seja utilizada durante um longo período de tempo ou se não for operada e feita a manutenção de forma adequada.

5. Antes da colocação em funcionamento

Perigo!

Carregue o pack de baterias apenas com o carregador fornecido.

5.1 Carregar a bateria (fi g. 2)

A bateria está protegida contra descarga total. Um circuito de protecção integrado desliga o aparelho automaticamente, sempre que a bateria estiver descarregada.

Nota! Quando o circuito de protecção tiver desligado o aparelho, não accione o interruptor para ligar/desligar. Tal pode causar danos na bateria.

Verifi que se a tensão de rede indicada na placa de características corresponde à tensão de rede existente. Introduza o carregador (6) na tomada e conecte o cabo de carga (5) à ligação de carga (a). O carregamento inicia-se assim que o cabo de carga estiver ligado ao adaptador de carrega-

P

mento.

O LED vermelho no visor (7) assinala que a bateria está a carregar. Depois de concluído o carregamento, o LED vermelho apaga-se e acende-se o LED verde.

Se no visor (7) os LEDs vermelho e verde piscarem alternadamente, a temperatura encontra-se abaixo ou acima do valor-limite. Guarde o aparelho um dia à temperatura ambiente e tente de novo.

Se no visor (7) os LEDs vermelho e verde continuarem a piscar alternadamente, a bateria tem defeito. Uma bateria com defeito não pode voltar a ser usada.

Se piscar apenas o LED vermelho, o carregamento condicionado está activo. Motivo: descarregamento total.

Por motivos de segurança, a bateria é carregada mais lentamente até que seja alcançada a tensão normal.

Nota! Durante o carregamento é normal que o punho aqueça ligeiramente.

Se a bateria não carregar, verifi que

• se existe tensão de rede na tomada.

- se existe um contacto correcto nos contactos de carregamento do carregador.

Se mesmo assim não conseguir proceder ao carregamento da bateria, pedimos-lhe que envie

o carregador

- e o agrafador sem fio para o nosso serviço de assistência técnica.

5.2 Colocação de agrafos (fi gura 3)

Prima a corrediça do carregador (3) com o polegar e o indicador.

Puxe a corrediça do carregador para trás, para fora do agrafador sem fi o.

De seguida, volte a introduzir a corrediça do carregador até engatar.

Nota!

Não é necessário exercer grande força para empurrar a corrediça do carregador. Tenha em atenção os agrafos encravados!

Indicador do nível de enchimento

Através do indicador do nível de enchimento (4), é possível verifi car se o carregador ainda contém agrafos sufi cientes. Se necessário, volte a encher o carregador tal como acima descrito.

Evite accionar o disparador (1) se o carregador estiver vazio.

6. Operação

6.1 Funcionamento (fi gura 3)

Antes de iniciar um trabalho, verifi que através do indicador do nível de enchimento (4) se o carregador contém agrafos e se este se encontra correctamente fechado com a corrediça do carregador (3).

6.2 Disparo (fi gura 1)

Os dispositivos de protecção contra disparos montados evitam disparos inadvertidos do agrafador sem fi o.

Por conseguinte, os disparos apenas podem ser activados pressionando a ponta do agrafador sem fi o (2) sobre o material e accionando o disparador (1).

6.3 Visor (fi gura 2/pos. 7)

O visor (7) indica o nível de carga durante o carregamento (ver ponto 5.1).

Além disso, o LED verde acende durante a penetração do agráfo.

Se o LED vermelho piscar durante o funcionamento, a bateria está vazia. Carregue a bateria.

7. Limpeza, manutenção e encomenda de peças sobressalentes

Perigo!

Nunca toque na ponta do agrafador durante os trabalhos de limpeza e manutenção.

7.1 Limpeza

- Mantenha os dispositivos de segurança, ranhuras de ventilação e a carcaça do motor o mais limpo possível. Esfregue o aparelho com um pano limpo ou sopre com ar comprimido a baixa pres são.

- Aconselhamos a limpar o aparelho directamente após cada utilização.

Limpe regularmente o aparelho com um pano húmido e um pouco de sabão. Não utilize

P

detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho. A entrada de água num aparelho eléctrico aumenta o risco de choque eléctrico.

7.2 Manutenção

Sobretudo quando se utiliza o agrafador sem fi o em posição inclinada, pode acontecer que os agrafos encravem.

Para os remover, puxe a corrediça do carregador (3) para trás, para fora do agrafador sem fi o, e remova cuidadosamente os agrafos encravados com um alicate adequado. Empurre a corrediça do carregador (3) até ao batente, até engatar.

No interior do aparelho, não existem quaisquer peças que necessitem de manutenção.

7.3 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

• Tipo da máquina
  • Número de artigo da máquina
  • Número de identificação da máquina
• Número da peça sobressalente necessária. Pode encontrar os preços e informações actuais em www.isc-gmbh.info

8. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embalagem para evitar danos de transporte. Esta embalagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos acessórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos defeituosos para o lixo doméstico. Para uma eliminação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica.

9. Armazenagem

Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A temperatura ideal de armazenamento situa-se entre os 5 e os 30 °C. Guarde a ferramenta eléctrica na embalagem original.

P

Só para países da UE

Não deite as ferramentas eléctricas para o lixo doméstico!

Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electrónicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.

Alternativa de reciclagem relativa à solicitação de devolução:

O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar adequadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados.

A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da iSC GmbH.

Reservado o direito a alterações técnicas

P

Informações do serviço de assistência técnica

Estamos representados em todos os países mencionados no certificado de garantia por agentes autorizados competentes, cujos contactos poderá encontrar no certificado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis.

Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis.

Categoria Exemplo
Peças de desgaste*
Consumíveis/peças consumíveis* Agrafos
Peças em falta

* não incluído obrigatoriamente no material a fornecer!

Em caso de deficiências ou erros, pedimos-lhe que comunique o problema através da página de Internet www.isc-gmbh.info. Certifique-se de que faz uma descrição exacta do problema, respondendo sempre às seguintes questões:

• O aparelho já funcionou alguma vez ou possui o defeito desde o início?
• Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?
• Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)?
  Descreva este erro de funcionamento.

P

Certifi cado de garantia

os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso serviço de assistência técnica na morada indicada no presente certificado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.
2. O serviço de garantia cobre exclusivamente as deficiências num novo aparelho adquirido do fabricante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou profissional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou actividades equiparáveis.
3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma instalação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insufi cientes.

• Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas).

• Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outro tipo.

• O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de garantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do período de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

• Para activar a garantia, denuncie o aparelho defeituoso em: www.isc-gmbh.info. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado.

Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica.

Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste manual de instruções.
