Marca	Einhell
Modello	TCCT 3 6 Li
Tipo di prodotto	Cucitrice senza fili
Alimentazione	3,6 V CC (batteria Li-Ion)
Capacità della batteria	1,3 Ah
Tipo di batteria	Ioni di litio
Tempo di carica	da 3 a 5 ore
Tensione del caricabatterie	230-240 V ~ 50 Hz
Corrente di carica	400 mA
Larghezza graffa	11,4 mm
Lunghezza graffa	6-14 mm
Spessore graffa	0,75 mm
N. max di cicli/min	30
Peso	0,9 kg
Livello di pressione acustica	81 dB(A)
Livello di potenza acustica	92 dB(A)
Vibrazione (valore totale)	3,436 m/s²
Categoria di protezione	II
Utilizzo conforme	Fissaggio di tessuti, cuoio, legno con graffe/chiodi
Manutenzione	Pulizia con panno umido e sapone neutro
Sicurezza	Protezione contro le temperature elevate del caricabatterie, spegnimento automatico in caso di scarica profonda
Accessori inclusi	Caricabatterie, manuale di istruzioni, istruzioni di sicurezza

Domande frequenti - TCCT 3 6 Li EINHELL

Come caricare la batteria della cucitrice Einhell TCCT 3 6 Li?

Collegare il caricabatterie a una presa di corrente (230-240 V) e collegare il cavo di carica alla cucitrice. La spia rossa indica la carica; diventa verde quando la batteria è carica. Il tempo di carica è da 3 a 5 ore.

Come inserire le graffe nella cucitrice?

Premere il pulsante del caricatore, tirarlo indietro per estrarlo, inserire le graffe nel caricatore (punta verso il basso), quindi spingere il pulsante fino allo scatto.

Cosa fare se la cucitrice si blocca o se una graffa si inceppa?

Rimuovere il pulsante del caricatore, quindi con una pinza adatta, rimuovere delicatamente la graffa incastrata. Riposizionare il pulsante fino al bloccaggio.

Cosa significano le spie sulla cucitrice?

Durante la carica: rosso fisso = in carica, verde fisso = carica. Rosso e verde lampeggianti = temperatura troppo alta/bassa o batteria difettosa. In funzionamento: verde = graffatura, rosso lampeggiante = batteria scarica.

La cucitrice può essere utilizzata per lavori professionali?

No, questo apparecchio è progettato per uso domestico e non professionale, artigianale o industriale. L'uso professionale annulla la garanzia.

Quali precauzioni di sicurezza adottare?

Indossare occhiali di protezione, una mascherina antipolvere e una protezione per l'udito. Utilizzare l'apparecchio solo in luoghi asciutti. Non toccare mai la testa della cucitrice durante la pulizia.

Come manutenere la cucitrice?

Pulire l'apparecchio con un panno umido e un po' di sapone dopo ogni utilizzo. Non utilizzare prodotti aggressivi. Controllare regolarmente che il caricatore sia pulito e che le graffe non siano inceppate.

Dove posso acquistare pezzi di ricambio?

I pezzi di ricambio sono disponibili sul sito www.isc-gmbh.info. Per ordinare, indicare il tipo, il numero articolo e il numero di identificazione dell'apparecchio.

Come conservare la cucitrice?

Conservare l'apparecchio e i suoi accessori in un luogo buio, asciutto e al riparo dal gelo, a una temperatura compresa tra 5 e 30 °C, fuori dalla portata dei bambini. Conservarlo preferibilmente nella sua confezione originale.

Come smaltire la cucitrice a fine vita?

Non gettare l'apparecchio nei rifiuti domestici. Smaltirlo in un centro di raccolta appropriato per il riciclaggio dei rifiuti elettronici conformemente alla direttiva europea 2012/19/CE.

MANUALE UTENTE TCCT 3 6 Li EINHELL

Istruzioni per l'uso originali Graff ettatrice a batteria

HR/ Originalne upute za uporabu

BIH Akumulatorski pištolj za spajanje

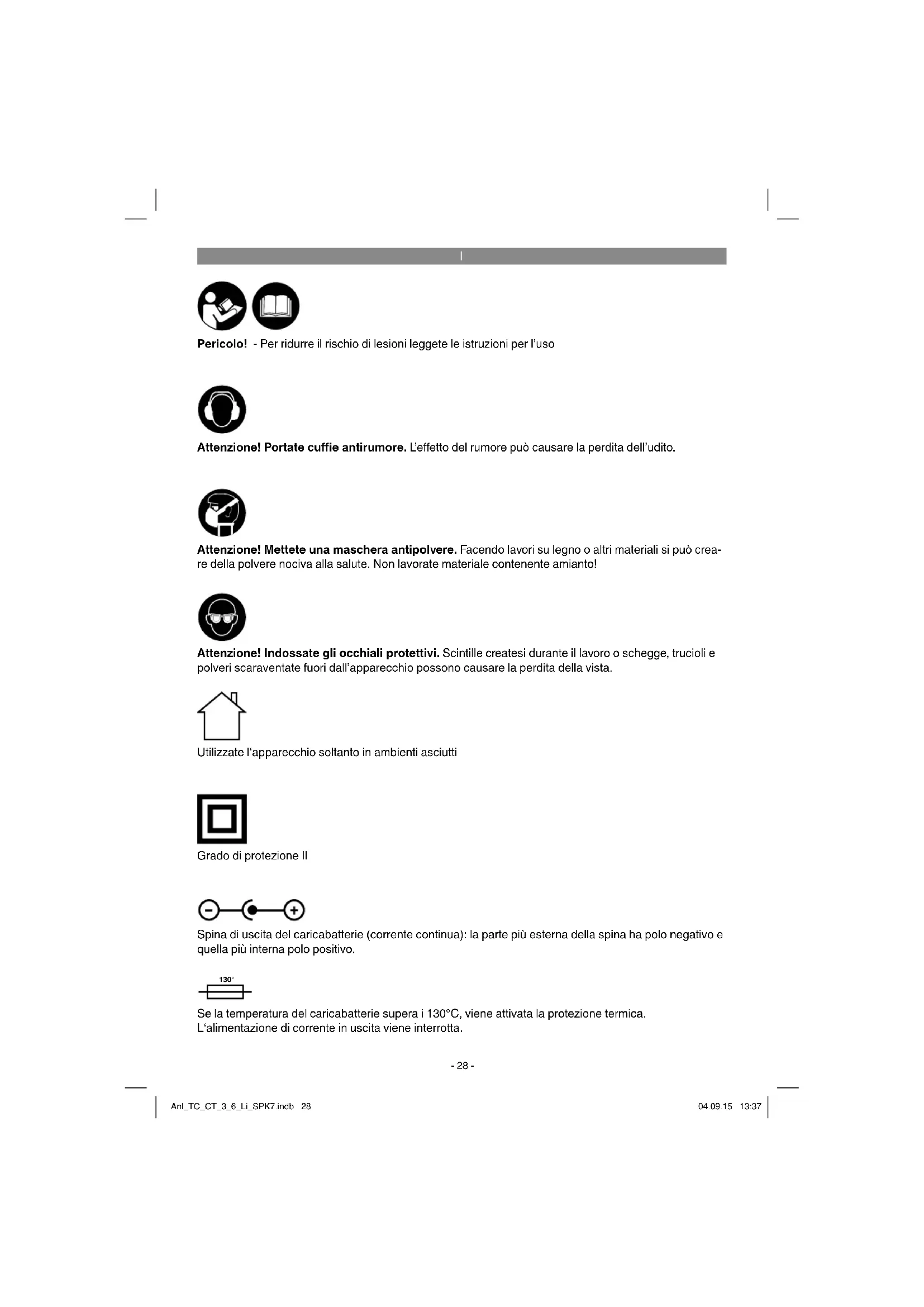

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso

Attenzione! Portate cuffie antirumore. L'effetto del rumore può causare la perdita dell'udito.

Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea-re della polvere nociva alla salute. Non lavorate materiale contenente amianto!

Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dall'apparecchio possono causare la perdita della vista.

Utilizzate l'apparecchio soltanto in ambienti asciutti

Grado di protezione II

Spina di uscita del caricabatterie (corrente continua): la parte più esterna della spina ha polo negativo e quella più interna polo positivo.

Se la temperatura del caricabatterie supera i 130°C, viene attivata la protezione termica. L'alimentazione di corrente in uscita viene interrotta.

Pericolo!

Nell'usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consegnate queste istruzioni per l'uso/le avvertenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell'opuscolo allegato.

Pericolo!

Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1)

1. Grilletto
2. Punta
3. Inseritore del caricatore
4. Indicazione del livello di riempimento
5. Cavo di ricarica
6. Caricabatterie
7. Display

2.2 Elementi forniti

Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.

• Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballo (se presenti).

• Controllate che siano presenti tutti gli elementi forniti.

• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
  Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.

Pericolo!

L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

• Graffettatrice a batteria
Caricabatterie
• Istruzioni per l'uso originali
• Avvertenze di sicurezza

3. Utilizzo proprio

La graffettatrice a batteria è concepita per fissare e inchiodare tessuti, pelle e legno usando apposite graffette. La graffettatrice a batteria è concepita per brevi periodi di impiego, visto che si riscalda in caso di esercizio continuo. Più l'apparecchio si riscalda, più si riducono le prestazioni. Se si surriscalda, fate una pausa e lasciate raff reddare la graff ettatrice a batteria.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Alimentazione di tensione del motore: ...3,6 V d.c. Numero massimo di colpi al minuto: .... 30 Larghezza graffette: .... 11,4 mm Lunghezza graff ette: .... 6-14 mm Spessore graffette: .... 0,75 mm Capacità della batteria: .... 1,3Ah Tipo di batteria: .... Li-Ion Peso: .... 0,9kg

Caricabatterie per TC-CT 3,6 Li

Tensione di carica della batteria: ....5 V d.c. Corrente di carica della batteria: ....400 mA Tensione di rete del caricabatterie: ..230-240V\~50 Hz Tempo di ricarica: .... 3-5 ore

Pericolo!

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo le norme EN 60745-1 ed EN 60745-2-16.

Livello di pressione acustica L_pA ..... 81 dB (A) Incertezza K_pA ..... 3 dB Livello di potenza acustica L_WA ..... 92 dB (A) Incertezza K_WA ..... 3 dB

Portate cuffi e antirumore.

L'eff etto del rumore può causare la perdita dell'udito.

Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo le norme EN 60745-1 ed EN 60745-2-16.

Valore emissione vibrazioni ah = 3,436 m/s ^2 Incertezza K = 1,5 m/s ^2

Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova normalizzato e può variare a seconda del modo in cui l'elettroutensile viene utilizzato e, in casi eccezionali, può essere superiore al valore riportato.

Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi.

Il valore di emissione di vibrazioni può essere utilizzato anche per una valutazione preliminare

dei rischi.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

• Utilizzate soltanto apparecchi in perfetto stato.
• Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
• Adattate il vostro modo di lavorare all'apparecchio.
  • Non sovraccaricate l'apparecchio.
  • Fate eventualmente controllare l'apparecchio.
• Spegnete l'apparecchio se non lo utilizzate.
  • Indossate i guanti.

Attenzione!

Rischi residui

Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adeguata.
2. Danni all'udito nel caso in cui non vengano indossate cuffi e antirumore adeguate.
3. Danni alla salute derivanti da vibrazioni mano-braccio se l'apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

Pericolo!

Ricaricate la batteria solo con il caricabatterie in dotazione.

5.1 Ricarica della batteria (Fig. 2)

La batteria è protetta dalla scarica profonda. Un circuito di protezione integrato fa spegnere automaticamente l'apparecchio quando la batteria è scarica.

Avvertenza! Non azionate più l'interruttore ON/OFF se è intervenuto il circuito di protezione dell'apparecchio. Ciò può danneggiare la batteria.

Controllate che la tensione di rete indicata sulla targhetta corrisponda alla tensione di rete a disposizione. Inserite il caricabatterie (6) nella presa e collegate il cavo di ricarica (5) al relativo attacco (a). Il processo di ricarica inizia non appena il cavo di ricarica viene collegato al relativo

adattatore.

Il LED rosso dell'indicazione (7) segnala che la batteria viene ricaricata. Al termine della ricarica il LED rosso si spegne e il LED verde si illumina.

Se nell'indicazione (7) dovessero lampeggiare alternatamente il LED rosso e il LED verde, la temperatura è sotto al valore minimo ovvero sopra al valore massimo. Tenete l'apparecchio per un giorno a temperatura ambiente e provate di nuovo.

Se nell'indicazione (7) dovessero continuare a lampeggiare alternatamente il LED rosso e il LED verde, la batteria è difettosa. Una batteria difettosa non deve più venire usata.

Se lampeggia solo il LED rosso, il regolatore di carica è attivo. Motivo: scarica profonda. Per motivi di sicurezza la batteria viene caricata più lentamente fi no al raggiungimento della tensione normale.

Avvertenza! Durante il processo di ricarica l'impugnatura si può riscaldare un po', ma ciò è del tutto normale.

Se la ricarica della batteria non fosse possibile, verifi cate

• che sia presente tensione di rete sulla presa di corrente;
• che ci sia un perfetto contatto dei contatti di ricarica del caricabatterie.

Se la ricarica della batteria continuasse a non essere possibile, spedite

• il caricabatterie
  • e la graffettatrice a batteria al nostro servizio di assistenza clienti.

5.2 Applicazione delle graff ette (Fig. 3)

• Comprimete l'inseritore del caricatore (3) con pollice e indice.
• Estraete l'inseritore del caricatore dalla parte posteriore della graffettatrice a batteria.
• Riempite lo scomparto del caricatore con graffette (b) come mostrato nella Fig. 3.
• Poi spingete di nuovo in avanti l'inseritore del caricatore fino a farlo scattare in posizione in modo percettibile.

Avvertenza!

L'introduzione dell'inseritore per caricatore deve richiedere poca forza. Fate attenzione a graff ette incastrate!

Indicazione del livello di riempimento Per mezzo dell'indicazione del livello di riempimento (4) si può verifi care se nel caricatore sia presente una quantità sufficiente di graffette. Se necessario riempite il caricatore come descritto sopra.

Evitate di azionare il grilletto (1) se nel caricatore non ci sono graff ette.

6. Uso

6.1 Esercizio (Fig. 3)

Prima di iniziare qualsiasi lavoro verifi cate, per mezzo dell'indicazione del livello (4), che il caricatore contenga graff ette e che sia chiuso in modo corretto con il relativo inseritore (3).

6.2 Colpo (Fig. 1)

Le sicure incorporate evitano che con la graff ett-atrice a batteria venga sparato involontariamente un colpo.

Per questo il colpo può essere sparato solo pre-mendo la punta (2) della graff ettatrice a batteria sul materiale e azionando il grilletto (1).

6.3 Indicazione (Figura 2/Pos. 7)

L'indicazione (7) mostra lo stato di carica durante il processo di ricarica (vedi punto 5.1). Inoltre il LED verde lampeggia durante l'applicazione delle graff ette.

Se durante l'esercizio i LED lampeggiano in rosso, la batteria è scarica. Caricatela.

7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Pericolo!

Non toccate mai la punta dell'apparecchio durante le operazioni di pulizia e manutenzione.

7.1 Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
• Consigliamo di pulire l'apparecchio subito dopo averlo usato.
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usate detergenti o solventi perché questi ultimi

potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

7.2 Manutenzione

Soprattutto se la graff ettatrice a batteria viene tenuta obliqua può succedere che le graff ette si incastrino.

Per rimuoverle, estraete l'inseritore del caricatore (3) dalla parte posteriore della graff ettatrice a batteria e togliete con cautela le graff ette incastrate con un'apposita tenaglia. Spingete l'inseritore per caricatore (3) fino alla battuta, finché quest'ultimo non scatta in modo percettibile.

All'interno dell'apparecchio non si trovano altre parti che richiedano manutenzione.

7.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

• modello dell'apparecchio
- numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

8. Smaltimento e riciclaggio

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L'apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l'apparecchio va consegnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all'amministrazione comunale.

9. Conservazione

Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l'elettroutensile nell'imballaggio originale.

Solo per paesi membri dell'UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:

il proprietario dell'apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore riproduzione, anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio
Parti soggette ad usura *
Materiale di consumo/parti di consumo * Graff ette
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in ogni caso alle seguenti domande:

• L'apparecchio ha già funzionato una volta o era difettoso fin dall'inizio?
• Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vostro parere che cosa non funziona nell'apparecchio (sintomo principale)?
Descrivete che cosa non funziona.

Certifi cato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l'apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è limitata, a nostra discrezione, all'eliminazione di questi difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.

1. Sono esclusi dalla nostra garanzia:

- Danni all'apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, dalla mancata osservanza delle istruzioni per l'uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all'apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell'apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).

- Danni all'apparecchio o a parti di esso da ricondurre a un'usura comune, dovuta all'uso o di altro tipo naturale.

1. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l'apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

2. Per rivendicare il diritto di garanzia vi preghiamo di denunciare l'apparecchio difettoso sul sito internet: www.isc-gmbh.info. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.

Naturalmente effettuiamo a pagamento anche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.
