MANUAL DE USUARIO TCCT 3 6 Li EINHELL

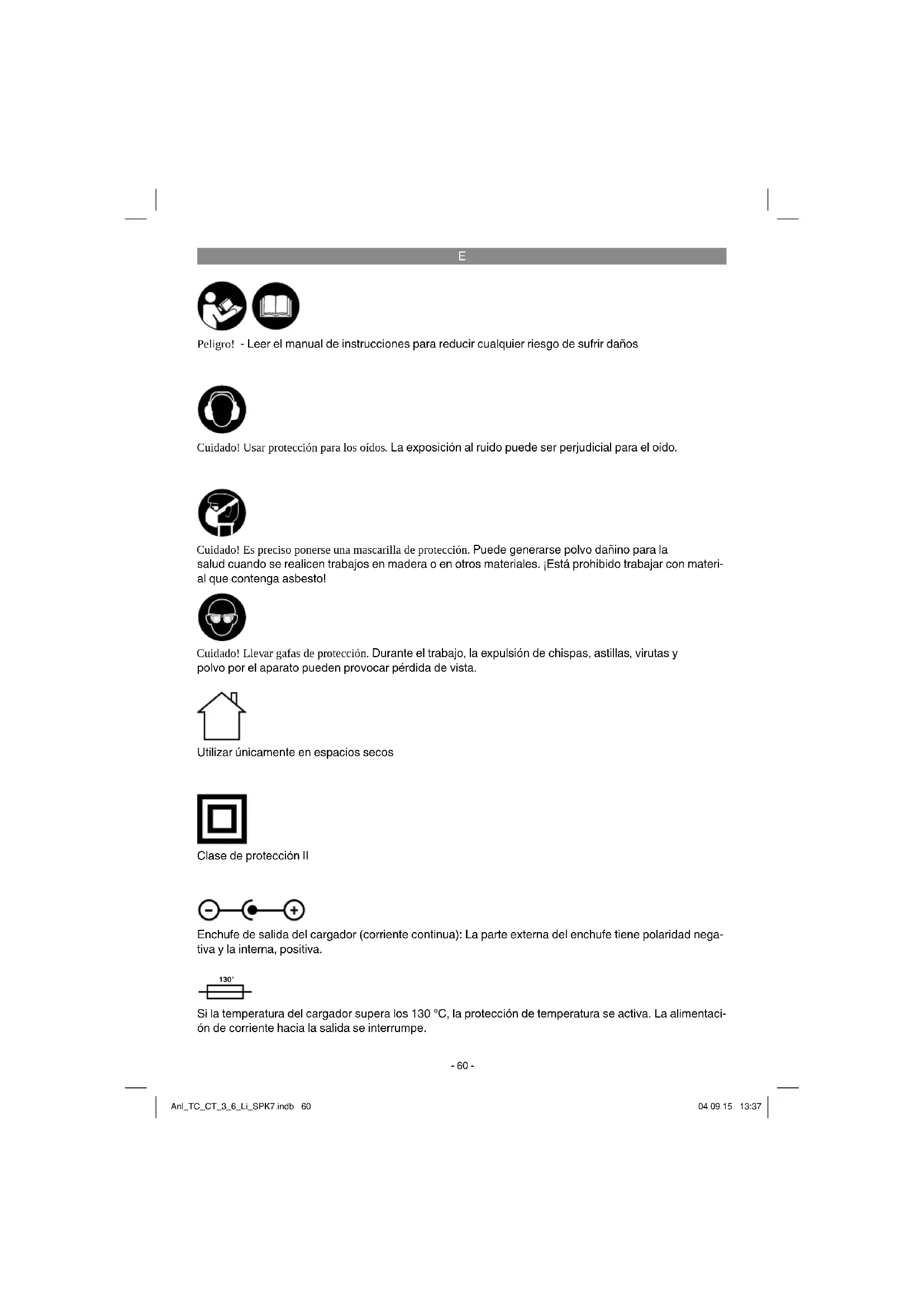

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y polvo por el aparato pueden provocar pérdida de vista. Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con materi- al que contenga asbesto! Utilizar únicamente en espacios secos Clase de protección II Enchufe de salida del cargador (corriente continua): La parte externa del enchufe tiene polaridad nega- tiva y la interna, positiva. 130° Si la temperatura del cargador supera los 130 °C, la protección de temperatura se activa. La alimentaci- ón de corriente hacia la salida se interrumpe. Anl_TC_CT_3_6_Li_SPK7.indb 60Anl_TC_CT_3_6_Li_SPK7.indb 60 04.09.15 13:3704.09.15 13:37E

Peligro! Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar le- siones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/adver- tencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cual- quier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertenci- as de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres- pondientes en el prospecto adjunto. Peligro! Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas inst- rucciones e indicaciones puede provocar descar- gas, incendios y/o daños graves. Guarde todas las instrucciones de seguridad e indicacio- nes para posibles consultas posteriores.

2. Descripción del aparato y

2.1 Descripción del aparato (fi g. 1)

3. Expulsor del cargador

4. Indicador de llenado

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Ser- vice Center o a la tienda especializada más cer- cana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente el aparato.

Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).

Comprobar que el volumen de entrega esté completo.

Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.

Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía. Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jue- guen con bolsas de plástico, láminas y pie- zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Grapadora de batería

Instrucciones de seguridad

La grapadora se ha diseñado para grapar y fi jar telas, cuero y madera utilizando los clavos y gra- pas correspondientes. La grapadora de batería ha sido diseñada para un funcionamiento breve. Se calienta durante el servicio continuo. Cuando se calienta disminuye el rendimiento. Si se calien- ta la grapadora de batería, hacer un descanso y dejar que se enfríe. Utilizar la máquina sólo en los casos que se indi- can explícitamente como de uso adecuado. Cual- quier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el respon- sable es el usuario u operario de la máquina. Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industria- les, comerciales o talleres, así como actividades similares. Anl_TC_CT_3_6_Li_SPK7.indb 61Anl_TC_CT_3_6_Li_SPK7.indb 61 04.09.15 13:3704.09.15 13:37E

4. Características técnicas

Alimentación de tensión de motor: ........3,6 V d.c. Núm. máx. de grapas por minuto .................... 30 Ancho de grapas: .................................. 11,4 mm Longitud de grapas: .............................. 6-14 mm Espesor de grapas: ............................... 0,75 mm Capacidad de la batería: ............................1,3Ah Tipo de batería: ............................... iones de litio Peso: ..........................................................0,9 kg Cargador para TC-CT 3,6 Li Tensión de carga batería: .........................5 V d.c. Corriente de carga batería: .....................400 mA Tensión de red cargador: ......... 230-240V~ 50Hz Tiempo de carga: ........................................ 3-5 h ¡Peligro! Ruido y vibración Los valores de vibración y ruido se han deter- minado conforme a las normas EN 60745-1 y EN 60745-2-16. Nivel de presión acústica L

............................................3 dB Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Valores totales de vibración (suma de vectores en las tres direcciones) determinados conforme a las normas EN 60745-1 y EN 60745-2-16. Valor de emisión de vibraciones a

Imprecisión K = 1,5 m/s

El valor de emisión de vibraciones indicado se ha calculado conforme a un método de ensayo normalizado, pudiendo, en algunos casos excep- cionales, variar o superar el valor indicado depen- diendo de las circunstancias en las que se utilice la herramienta eléctrica. El valor de emisión de vibraciones indicado pue- de utilizarse para comparar la herramienta con otras. El valor de emisión de vibraciones indicado tam- bién puede utilizarse para una valoración prelimi- nar de los riesgos. ¡Reducir la emisión de ruido y las vibracio- nes al mínimo!

Emplear sólo aparatos en perfecto estado.

Realizar el mantenimiento del aparato y limpi- arlo con regularidad.

Adaptar el modo de trabajo al aparato.

No sobrecargar el aparato.

En caso necesario dejar que se compruebe el aparato.

Apagar el aparato cuando no se esté utilizan- do.

Llevar guantes. Cuidado! Riesgos residuales Incluso si esta herramienta se utiliza adecua- damente, siempre existen riesgos residuales. En función de la estructura y del diseño de esta herramienta eléctrica pueden producir- se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se

utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili-

ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio-

nes de las manos y los brazos si el aparato se utiliza durante un largo periodo tiempo, no se sujeta del modo correcto o si no se realiza un mantenimiento adecuado.

5. Antes de la puesta en marcha

¡Peligro! Cargar la batería exclusivamente con el cargador que se suministra adjunto.

5.1 Carga de la batería (fi g. 2)

La batería está protegida contra una descarga total. Un circuito de protección integrado descon- ecta el aparato de forma automática cuando la batería está descargada. Aviso: Dejar de pulsar el interruptor ON/OFF cu- ando el circuito de protección haya desconectado el aparato. Podría dañar la batería. Comprobar que la tensión de red coincida con la especifi cada en la placa de identifi cación del aparato. Enchufar el cargador (6) a la toma de corriente y conectar el cable de carga (5) a la Anl_TC_CT_3_6_Li_SPK7.indb 62Anl_TC_CT_3_6_Li_SPK7.indb 62 04.09.15 13:3704.09.15 13:37E

conexión de carga (a). El proceso de carga em- pieza en cuanto el cable de carga está conectado con el adaptador. El LED rojo del indicador (7) indica que la batería se está cargando. Una vez terminada la carga, el LED rojo se apaga y se enciende el LED verde. Si en el indicador (7) parpadean el LED rojo y el verde alternativamente, quiere decir que la tem- peratura es demasiado baja o excesiva. Guardar el aparato durante un día a temperatura ambiente e intentarlo de nuevo. Si los LED rojo y verde de la indicación (7) siguen parpadeando alternativamente, la batería está defectuosa. Está prohibido emplear una batería defectuosa. Si solo parpadea el LED rojo, la carga adaptada está activa. Motivo: descarga total. Por motivos de seguridad, la batería se carga más lentamente hasta que se haya alcanzado la tensión normal. Aviso: es posible que el mango se caliente duran- te el proceso de carga, lo que resulta normal. En caso de que no sea posible cargar la batería, comprobar que

exista tensión de red en el enchufe

exista buen contacto entre los contactos de carga del cargador. En caso de que todavía no fuera posible cargar la batería, rogamos enviar

y la batería a nuestro servicio de asistencia técnica.

5.2 Cómo introducir las grapas (fi g. 3)

Presionar el expulsor del cargador (3) con el dedo pulgar y el índice.

Tirar del expulsor del cargador hacia atrás hasta sacarlo de la grapadora de batería.

Rellenarlo con grapas (b) como se muestra en la figura 3.

Volver a introducir el expulsor hasta que se perciba que se enclava. Aviso: El expulsor del cargador se debe poder mover con poco esfuerzo. ¡Comprobar que no haya gra- pas atascadas! Indicador de llenado El indicador de llenado (fi g. 4) permite detectar si el cargador contiene grapas sufi cientes. En caso necesario, volver a llenar el cargador tal y como se describe arriba. Evitar activar el disparador (1) cuando no haya grapas o clavos en el cargador.

Antes de empezar a trabajar, comprobar con el indicador de llenado (4) si el cargador contiene grapas y está debidamente cerrado con el expul- sor (3).

6.2 Activación de disparo (fi g. 1)

El seguro integrado contra disparo evita que la grapadora de batería se dispare involuntariamen- te. Es decir, el disparo solo se podrá activar cuando se esté presionando la grapadora con el tope de salida (2) en el material y se active el disparador (1).

6.3 Indicación (fi g. 2/pos. 7)

La indicación (7) muestra el estado de carga du- rante la carga (ver punto 5.1). Adicionalmente, el LED verde se enciende cuan- do golpea la grapa. Si el LED parpadea durante el funcionamiento, quiere decir que la batería está vacía. Cargar la batería.

7. Mantenimiento, limpieza y pedido

de piezas de repuesto ¡Peligro! No tocar nunca el tope de salida de grapas du- rante los trabajos de limpieza y mantenimiento.

Reducir al máximo posible la suciedad y el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja.

Se recomienda limpiar el aparato tras cada uso.

Limpiar el aparato con regularidad con un paño húmedo y un poco de jabón blando. No Anl_TC_CT_3_6_Li_SPK7.indb 63Anl_TC_CT_3_6_Li_SPK7.indb 63 04.09.15 13:3704.09.15 13:37E

utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plá- stico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Si entra agua en el aparato eléctrico existirá mayor riesgo de una descarga eléctrica.

Especialmente cuando se inclina la grapadora de batería, puede suceder que se atasquen las grapas. Para eliminar el atasco, tirar del expulsor del cargador (3) hacia atrás y quitar las grapas atas- cadas con cuidando sirviéndose de unas pinzas adecuadas. Empujar el expulsor del cargador (3) hasta el tope, hasta que se note que se encaja. No es preciso realizar el mantenimiento de otras piezas en el interior del aparato.

7.2 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si- guientes:

No. de artículo del aparato

No. de identidad del aparato

No. del recambio de la pieza necesitada. Encontrará los precios y la información actual en www.isc-gmbh.info

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecu- ada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.

Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encuentra entre los 5 y 30 ˚C. Guardar la herramienta eléctrica en su embalaje original. Anl_TC_CT_3_6_Li_SPK7.indb 64Anl_TC_CT_3_6_Li_SPK7.indb 64 04.09.15 13:3704.09.15 13:37E

Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi- co para facilitar su posterior reciclaje. Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade- cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados. Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH. Nos reservamos el derecho a realizar modifi caciones técnicas Anl_TC_CT_3_6_Li_SPK7.indb 65Anl_TC_CT_3_6_Li_SPK7.indb 65 04.09.15 13:3704.09.15 13:37E

Información de servicio En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo. Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo. Categoría Ejemplo Piezas de desgaste* Material de consumo/Piezas de consumo* Grapas Falta de piezas *¡no tiene por qué estar incluido en el volumen de entrega! En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)? Describa ese fallo en el funcionamiento. Anl_TC_CT_3_6_Li_SPK7.indb 66Anl_TC_CT_3_6_Li_SPK7.indb 66 04.09.15 13:3704.09.15 13:37E

Certifi cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci- ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo

mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del

fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento. - Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre- carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o infl uencias externa (como, p. ej., daños por caídas). - Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ- cido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho

de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta- das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info. Si

nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta. Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el aparato a nuestra dirección de servicio técnico. Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a la información de servicio de este manual de instrucciones. Anl_TC_CT_3_6_Li_SPK7.indb 67Anl_TC_CT_3_6_Li_SPK7.indb 67 04.09.15 13:3704.09.15 13:37P
