TCCT 3 6 Li - Agrafeuse EINHELL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Agrafeuse sans fil, tension de la batterie 3,6 V, capacité de la batterie 1,5 Ah, type de chargeur USB.
Type d'agrafes compatibles	Agrafes de type 53, longueur de 6 à 14 mm.
Utilisation	Idéale pour le bricolage léger, la fixation de tissus, la décoration intérieure et les projets de loisirs créatifs.
Maintenance	Nettoyer régulièrement l'appareil, vérifier l'état des agrafes et de la batterie, recharger après chaque utilisation.
Sécurité	Utiliser des lunettes de protection, ne pas diriger l'agrafeuse vers soi ou vers d'autres personnes, respecter les instructions du manuel.
Informations générales	Poids léger pour une manipulation facile, conception ergonomique, indicateur de niveau de batterie.

FOIRE AUX QUESTIONS - TCCT 3 6 Li EINHELL

Comment charger la batterie de l'EINHELL TCCT 3 6 Li ?

Pour charger la batterie, insérez-la dans le chargeur fourni et branchez le chargeur sur une prise électrique. La LED de charge s'allumera pour indiquer que la batterie est en cours de chargement.

Pourquoi mon agrafeuse ne tire pas les agrafes ?

Vérifiez que vous avez correctement chargé les agrafes dans le chargeur. Assurez-vous également que le type et la taille des agrafes sont compatibles avec votre agrafeuse.

Comment ajuster la profondeur de l'agrafe ?

L'EINHELL TCCT 3 6 Li dispose d'un réglage de profondeur. Tournez le bouton de réglage situé sur le dessus de l'agrafeuse pour ajuster la profondeur d'enfoncement des agrafes.

Que faire si l'agrafeuse se bloque ?

Si l'agrafeuse se bloque, éteignez-la et déconnectez la batterie. Vérifiez l'intérieur pour voir si des agrafes sont coincées et retirez-les délicatement. Remettez ensuite la batterie et rallumez l'agrafeuse.

Comment nettoyer l'EINHELL TCCT 3 6 Li ?

Utilisez un chiffon sec pour nettoyer l'extérieur de l'agrafeuse. Évitez d'utiliser des produits chimiques agressifs. Ne nettoyez pas l'intérieur de l'appareil sans l'avis d'un professionnel.

Quelle est la capacité de la batterie ?

La batterie de l'EINHELL TCCT 3 6 Li a une capacité de 3,6 V et est conçue pour offrir une performance optimale lors de l'utilisation de l'agrafeuse.

L'agrafeuse peut-elle être utilisée pour des matériaux épais ?

Oui, l'EINHELL TCCT 3 6 Li peut être utilisée sur des matériaux épais, mais assurez-vous d'utiliser des agrafes appropriées pour le type de matériau que vous travaillez.

Où puis-je trouver des pièces de rechange pour l'agrafeuse ?

Les pièces de rechange pour l'EINHELL TCCT 3 6 Li peuvent être trouvées sur le site officiel d'EINHELL ou chez des revendeurs agréés.

Comment savoir si la batterie est complètement chargée ?

La LED sur le chargeur indiquera lorsque la batterie est complètement chargée. Elle passera d'un rouge clignotant à un vert fixe.

L'agrafeuse est-elle garantie ?

Oui, l'EINHELL TCCT 3 6 Li est généralement accompagnée d'une garantie de 2 ans. Veuillez consulter le manuel d'utilisation pour les détails spécifiques.

MODE D'EMPLOI TCCT 3 6 Li EINHELL

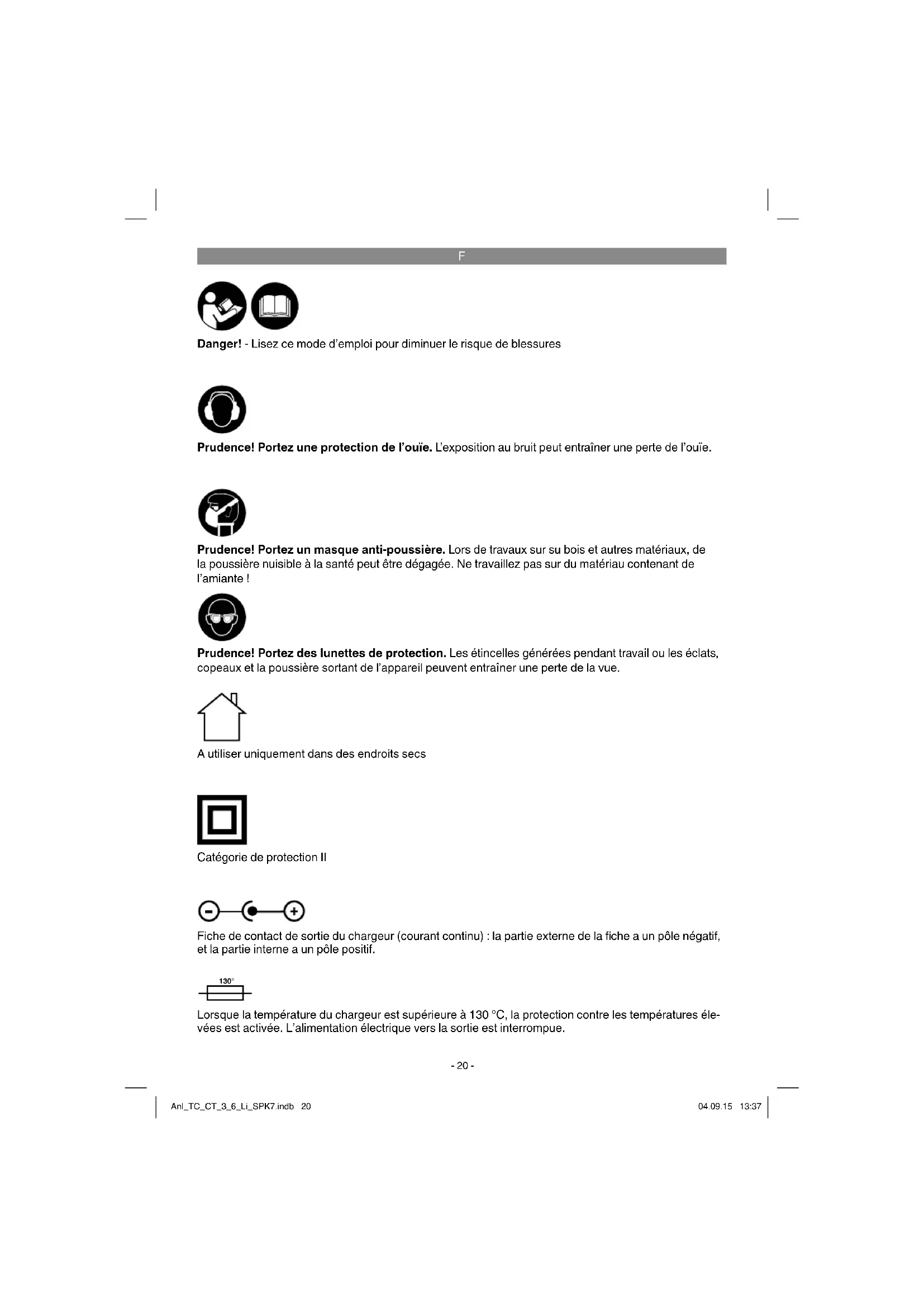

Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue. Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l’amiante ! A utiliser uniquement dans des endroits secs Catégorie de protection II Fiche de contact de sortie du chargeur (courant continu) : la partie externe de la fi che a un pôle négatif, et la partie interne a un pôle positif. 130° Lorsque la température du chargeur est supérieure à 130 °C, la protection contre les températures éle- vées est activée. L’alimentation électrique vers la sortie est interrompue. Anl_TC_CT_3_6_Li_SPK7.indb 20Anl_TC_CT_3_6_Li_SPK7.indb 20 04.09.15 13:3704.09.15 13:37F

Danger ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire atten- tivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres- pondantes dans le cahier en annexe. Danger ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des bles- sures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultéri- eure.

2. Description de l’appareil et

2. Tête de l‘agrafeuse

3. Poussoir de magasin

4. Indicateur de niveau de remplissage

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l‘appareil muni d‘une preuve d‘achat vala- ble. Veuillez consulter pour cela le tableau des garanties dans les informations service après- vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).

Vérifiez si la livraison est bien complète.

Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport.

Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er !

Mode d’emploi d’origine

Consignes de sécurité

3. Utilisation conforme à

l’aff ectation L‘agrafeuse sans fi l est conçue pour bâtir et fi - xer des textiles, du cuir et du bois sous réserve d‘utiliser les agrafes et les clous correspondants. L‘agrafeuse sans fi l est conçue pour un fonction- nement bref. Elle chauff e lorsqu‘elle fonctionne en continu. La performance baisse à mesure que l‘agrafeuse électrique chauff e. Lorsque l‘agrafeuse sans fi l chauff e, faites une pause et laissez-la refroidir. La machine doit exclusivement être employée conformément à son aff ectation. Chaque uti- lisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été construits, pour être utilisés dans un environnement profession- nel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé profession- nellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente. Anl_TC_CT_3_6_Li_SPK7.indb 21Anl_TC_CT_3_6_Li_SPK7.indb 21 04.09.15 13:3704.09.15 13:37F

4. Données techniques

Alimentation en tension du moteur : .......3,6 V d.c. Nombre maximum des cycles de travail .............. par minute ........................................................ 30 Largeur d‘agrafe : ................................... 11,4 mm Longueur d‘agrafe : ................................ 6-14 mm Épaisseur d‘agrafe : ............................... 0,75 mm Capacité de l‘accumulateur : ...................... 1,3 Ah Type d‘accu : ................................................Li-ion Poids : .........................................................0,9 kg Chargeur pour TC-CT 3,6 Li Tension de charge accumulateur : ............5 V d.c. Courant de charge accumulateur : ........... 400 mA Tension secteur du chargeur : ...230-240 V~50 Hz Durée de charge : ......................................3 à 5 h Danger ! Bruit et vibrations Les valeurs de bruits et de vibrations ont été dé- terminées conformément aux normes EN 60745- 1 et EN 60745-2-16. Niveau de pression acoustique L

............................................3 dB Niveau de puissance acoustique L

............................................3 dB Portez une protection acoustique. L’exposition au bruit peut entraîner la perte de l’ouïe. Valeur totale de vibration (somme vectorielle trois directions) déterminée conformément à EN 60745-1 et EN 60745-2-16. Valeur d’émission de vibration a

Insécurité K = 1,5 m/s

La valeur d’émission de vibration a été mesurée selon une méthode d’essai normée et peut être modifi ée, en fonction du type d’emploi de l’outil électrique ; elle peut dans certains cas exception- nels être supérieure à la valeur indiquée. La valeur d’émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre. La valeur d’émission de vibration indiquée peut également être utilisée pour estimer l’altération au début. Limitez le niveau sonore et les vibrations à un minimum !

Utilisez exclusivement des appareils en ex- cellent état.

Entretenez et nettoyez l’appareil régulière- ment.

Adaptez votre façon de travailler à l’appareil.

Faites contrôler l’appareil le cas échéant.

Mettez l’appareil hors circuit lorsque vous ne l’utilisez pas.

Portez des gants. Prudence ! Risques résiduels Même en utilisant cet outil électrique confor- mément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la const- ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une longue période ou s’il n’a pas été employé ou entretenu dans les règles de l’art.

5. Avant la mise en service

Danger ! Chargez l‘accumulateur uniquement avec le char- geur livré.

5.1 Charge de l’accumulateur (fi g. 2)

L‘accumulateur est protégé contre la déchar- ge profonde. Un circuit protecteur intégré met l‘appareil automatiquement hors circuit, lorsque l‘accumulateur est déchargé. Remarque ! N‘actionnez plus l‘interrupteur marche/arrêt, lorsque le circuit protecteur a mis l‘appareil hors circuit. Cela peut endommager l‘accumulateur. Comparez si la tension du secteur indiquée sur la plaque signalétique correspond à la tension réseau disponible. Enfi chez le chargeur (6) dans la prise de courant et raccorder le câble de char- Anl_TC_CT_3_6_Li_SPK7.indb 22Anl_TC_CT_3_6_Li_SPK7.indb 22 04.09.15 13:3704.09.15 13:37F

ge (5) au raccord de charge (a). Le processus de chargement commence dès que le câble de char- ge est relié à l‘adaptateur de charge. La lampe LED rouge de l‘affi chage de la capacité (7) signale que l‘accumulateur est en charge. Lorsque la charge est terminée le voyant LED rouge s‘éteint et le voyant LED vert s‘allume. Si les voyants verts et rouges de l‘affi chage (7) clignotent par intermittence, cela signifi e que la température est trop élevée ou trop faible. Con- servez l‘appareil pendant une journée à tempéra- ture ambiante et réessayez. Si les voyants verts et rouges de l‘affi chage (7) continuent à clignoter par intermittence, cela sig- nifi e que l‘accumulateur est défectueux. Un accu- mulateur défectueux ne doit plus être utilisé. Si seul le voyant rouge clignote, cela signifi e que la charge d‘adaptation est active. Cause : déchar- ge profonde. L‘accumulateur est chargé plus lentement pour des raisons de sécurité jusqu‘à ce que la tension normale soit atteinte. Remarque ! Un léger échauff ement de la poignée peut avoir lieu pendant la recharge, c‘est cepen- dant normal. Si la recharge de l‘accumulateur est impossible, veuillez contrôler

si la tension secteur est présente au niveau de la prise de courant.

si un contact correct est présent au niveau des contacts de charge du chargeur. Si le chargement de l‘accumulateur reste impos- sible, nous vous prions de bien vouloir renvoyer

et l‘agrafeuse sans fil à notre service après-vente.

Appuyez sur le poussoir de magasin (3) avec le pouce et l‘index.

Tirez le poussoir de magasin vers l‘arrière hors de l‘agrafeuse sans fil.

Remplissez le magasin d‘agrafes (b) comme indiqué sur la figure 3.

Insérez ensuite à nouveau le poussoir de magasin, jusqu‘à ce que celui-ci s‘enclenche ostensiblement. Remarque ! Le poussoir de magasin doit pouvoir être poussé sans grand eff ort. Veillez aux agrafes coincées ! Indicateur de niveau de remplissage À l‘aide de l‘indicateur de niveau de remplissage (4), on peut reconnaître si le magasin contient en- core assez d‘agrafes. Remplissez le magasin en cas de besoin comme décrit plus haut. Évitez d‘actionner le déclencheur (1) lorsqu‘il n‘y a pas d‘agrafes ou de clous dans le magasin.

6.1 Fonctionnement (fi gure 3)

Contrôlez avant chaque début de travail à l‘aide de l‘indicateur de remplissage (4) si le magasin contient des agrafes et s‘il est fermé avec le pous- soir du magasin (3).

6.2 Déclenchement de l‘agrafage (fi gure 1)

Les sécurités d‘agrafage intégrées empêchent un déclenchement involontaire de l‘agrafeuse sans fi l. C‘est pourquoi, l‘agrafage ne peut être eff ectué que lorsque vous appuyez sur l‘agrafeuse sans fi l avec la tête (2) sur le matériau et que vous action- nez le déclencheur (1).

6.3 Affi chage (fi gure 2/pos. 7)

L‘affi chage indique (7) l‘état de charge pendant le chargement (voir point 5.1). De plus, le voyant vert s‘allume pendant l‘agrafage des agrafes. Si le voyant LED rouge clignote pendant le fonc- tionnement, cela signifi e que l‘accumulateur est vide. Chargez l‘accumulateur. Anl_TC_CT_3_6_Li_SPK7.indb 23Anl_TC_CT_3_6_Li_SPK7.indb 23 04.09.15 13:3704.09.15 13:37F

commande de pièces de rechange Danger ! Ne touchez jamais la tête de l‘agrafeuse pendant les travaux de nettoyage et de maintenance.

Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi pro- pres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pres- sion.

Nous recommandons de nettoyer l’appareil directement après chaque utilisation.

Nettoyez l’appareil régulièrement à l’aide d’un chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil. La pénétration de l’eau dans un appareil électrique augmente le risque de décharge électrique.

En particulier, lorsque l‘agrafeuse est de travers, il peut arriver que des agrafes se coincent. Pour retirer celles-ci, tirez le poussoir du magasin (3) vers l‘arrière hors de l‘agrafeuse et retirez les agrafes coincées avec précaution et à l‘aide d‘une pince appropriée. Insérez le poussoir de magasin (3) jusqu‘à la butée jusqu‘à ce que celui- ci s‘enclenche. Aucune autre pièce à l‘intérieur de l‘appareil n‘a besoin de maintenance.

7.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

No. d’article de l’appareil

No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info

8. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per- mettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réin- troduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglemen- tation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine. Anl_TC_CT_3_6_Li_SPK7.indb 24Anl_TC_CT_3_6_Li_SPK7.indb 24 04.09.15 13:3704.09.15 13:37F

Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement. Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu- er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu. Sous réserve de modifi cations techniques Anl_TC_CT_3_6_Li_SPK7.indb 25Anl_TC_CT_3_6_Li_SPK7.indb 25 04.09.15 13:3704.09.15 13:37F

Informations service après-vente Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation. Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom- mables. Catégorie Exemple Pièces d‘usure* Matériel de consommation/ pièces de consommation* Agrafes Pièces manquantes *Pas obligatoirement compris dans la livraison ! En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement. Anl_TC_CT_3_6_Li_SPK7.indb 26Anl_TC_CT_3_6_Li_SPK7.indb 26 04.09.15 13:3704.09.15 13:37F

Bon de garantie Chère cliente, cher client, nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable dans les conditions suivantes :

1. Les conditions de garantie réglementent les prestations de garantie supplémentaires que le fabri-

cant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou

de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres- tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit à l‘échange de l‘appareil. Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti- lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in- dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor- males ou d‘un manque d‘entretien et de maintenance. - les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes). - les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie

doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du- rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivan-

te : www.isc-gmbh.info. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil. Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo- yer l‘appareil à notre adresse de service après-vente. Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga- rantie conformément aux informations du service après-vente de ce mode d‘emploi. Anl_TC_CT_3_6_Li_SPK7.indb 27Anl_TC_CT_3_6_Li_SPK7.indb 27 04.09.15 13:3704.09.15 13:37I
