TCEN 20 E - Agrafeuse électrique EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Agrafeuse électrique
Marque	Einhell
Modèle	TCEN 20 E
Alimentation	220-240 V, 50 Hz
Poids	1,1 kg
Catégorie de protection	II
Cadence d'agrafage	20 agrafages/min
Largeur d'agrafe compatible	11,4 mm
Longueur d'agrafe compatible	6 - 14 mm
Épaisseur d'agrafe compatible	0,75 mm
Longueur des clous compatible	14 mm
Épaisseur des clous compatible	1,16 - 1,27 mm
Niveau de pression acoustique (LpA)	79,1 dB(A), incertitude K=3 dB
Niveau de puissance acoustique (LWA)	90,1 dB(A), incertitude K=3 dB
Niveau de vibration (a_n)	2,786 m/s², incertitude K=1,5 m/s²
Fonctions principales	Agrafage et clouage de textiles, cuir, bois
Réglage de puissance	Régulateur de puissance d'agrafage (position variable)
Verrouillage de sécurité	Verrouillage de déclenchement (position 0/1)
Indicateur de niveau	Indicateur de niveau de remplissage du magasin
Entretien et nettoyage	Nettoyer avec chiffon humide et savon doux ; souffler air comprimé basse pression
Pièces d'usure / consommables	Agrafes et clous (type spécifié)
Réparabilité	Brosses à charbon remplaçables par un spécialiste ; agrafes coincées extractibles
Garantie	24 mois (conditions : usage non professionnel)
Température de stockage	5 °C à 30 °C, lieu sec et à l'abri du gel

FOIRE AUX QUESTIONS - TCEN 20 E EINHELL

Comment insérer des agrafes ou des clous dans l'agrafeuse ?

Appuyez sur le poussoir du magasin (4) avec le pouce et l'index, tirez-le vers l'arrière. Remplissez le magasin avec des agrafes ou des clous en veillant à ce que les clous soient placés sur le côté intérieur gauche. Poussez ensuite le poussoir jusqu'à ce qu'il s'enclenche.

Comment régler la puissance d'agrafage ?

Utilisez le régulateur de puissance d'agrafage (3) situé sur l'appareil. Positionnez-le sur l'intensité souhaitée en fonction de la longueur des agrafes/clous et de la résistance du matériau. Faites un essai sur une pièce de test pour trouver le réglage idéal.

Que faire en cas d'agrafe coincée ?

Débranchez d'abord l'agrafeuse de la prise électrique. Tirez le poussoir du magasin (4) vers l'arrière jusqu'à la butée. Retirez délicatement l'agrafe coincée à l'aide d'une pince. Replacez ensuite le poussoir jusqu'à ce qu'il s'enclenche.

Quels types d'agrafes et de clous sont compatibles ?

L'agrafeuse accepte des agrafes de 11,4 mm de largeur, de 6 à 14 mm de longueur et 0,75 mm d'épaisseur. Pour les clous, la longueur est de 14 mm et l'épaisseur de 1,16 à 1,27 mm.

Comment nettoyer l'agrafeuse ?

Débranchez l'appareil avant le nettoyage. Utilisez un chiffon humide avec un peu de savon doux. Ne pas utiliser de produits agressifs. Vous pouvez également souffler de l'air comprimé à basse pression pour éliminer la poussière des fentes d'aération.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours une protection auditive (niveau sonore élevé) et des lunettes de sécurité. Avant toute utilisation, vérifiez que le verrouillage de déclenchement (2) est en position 'I'. Ne jamais utiliser l'appareil sans agrafes dans le magasin. Débranchez avant tout réglage ou nettoyage.

Comment savoir si le magasin est vide ?

L'indicateur de niveau de remplissage (6) permet de visualiser le niveau d'agrafes ou de clous dans le magasin (5). Si le niveau est bas, remplissez le magasin comme décrit dans le manuel.

Quelle est la cadence d'agrafage maximale ?

La fréquence d'agrafage est de 20 agrafages par minute en fonctionnement continu. L'appareil chauffe en utilisation prolongée ; faites des pauses pour le laisser refroidir.

Comment remplacer les brosses à charbon ?

Le remplacement des brosses à charbon doit être effectué uniquement par un spécialiste en électricité. Si des étincelles excessives se produisent, faites-les contrôler par un professionnel.

Que faire si l'appareil ne fonctionne plus sous garantie ?

Enregistrez le défaut sur le site www.isc-gmbh.info avec une description précise et votre preuve d'achat. La garantie de 24 mois couvre les défauts de fabrication pour une utilisation non professionnelle. Vous recevrez un appareil réparé ou échangé.

MODE D'EMPLOI TCEN 20 E EINHELL

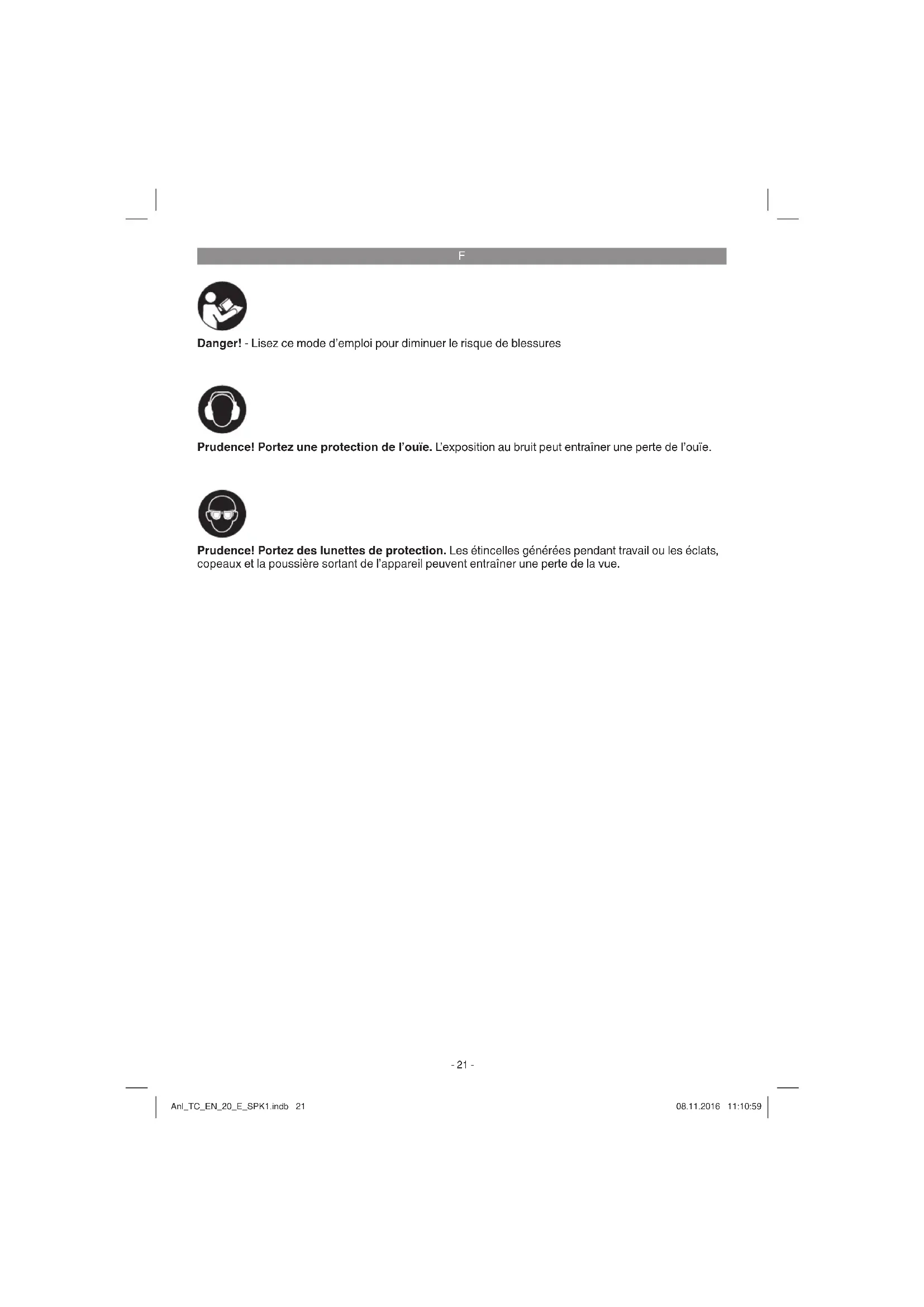

Danger! - Lisez ce mode d'emploi pour diminuer le risque de blessures

Prudence! Portez une protection de l'ouie. L'exposition au bruit peut entrainer une perte de l'ouie.

Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l'appareil peuvent entrainer une perte de la vue.

F

Danger!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afni d'éviter des blessures et dommages. Veillez donc tire attentioné ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir acceder aux informations à tout moment. Si l'appointil doit être remis à autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouvez les consignes de sécurité correspondantes dans le cahier en annexe.

Danger!

Veuillez tire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conserve toutes les consignes de sécurité et instructions pour une consultation ultérieure.

2. Description de l'appareil et volume de livraison

2.1 Description de l'appareil (fi gure 1)

1 Declencheur
2 Verrouillage de déclenchement
3 Regulateur de puissance d'agrafage
4 Pousoir du magasin
5 Magasin
6 Indicateur de niveau de replissage
7 Tete de I'agrafeuse

2.2 Volume de livraison

Veuillez contrôle si l'article est complèt à l'aide de la description du volume de livraison. S'il manque des pieces, adressez-vous dans un délais de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l'appareil muni d'une preuve d'achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service après-vente à la fin du mode d'emploi.

Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.

• Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a).
• Vérifiez si la livraison est bien complète.
• Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
• Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Danger!

L'appareil et le matériel d'emballage ne sont pas des jouets! Il est interdirit de laisser des enfants jouer avec des sacs et des fi Ims en plastique et avec des pieces de petite talle. Is risquent de les avaler et de s'étouff er!

• Agrafeuse électriche
  Mode d'emploi d'origine
• Consignes de sécurité

3. Utilisation conforme à l'aff ectation

L'agrafeuse electrique est conque pour batir et fi xer des textiles, du cuir et du bois sous réserve d'utiliser les agrafes et les clous correspondants. L'agrafeuse electrique est conque pour un fonctionnement de courte durée. Elle chauff e lorsqu'elle fonctionne en continu. La performance baisse a mesure que l'agrafeuse electrique chauffe. Lorsque I'agrafeuse electrique chauff e, faites une pause et laissez-la refroidir.

La machine doit exclusivement etre employe conformement a son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultat ou les blessures de tout genre, le producteur decline toute responsabilité et l'opérateur/l'exploitant est responsable.

Veillez au fait que nos apparciels, conformément à leur aff ectation, n'ont pas ete construits, pour etre utilisés dans un environnement professionnel, industriel ou artisanal. Nous declinons toute responsabilité si l'appareil est utilise professionnellement,isanantagement ou dans des sociétés industriielles, tout comme pour toute activite equivalente.

F

4. Données techniques

Branchement reseau 220-240 V 50 Hz
Fréquence des agrafages 20 agrafages/min
Largeur d'agrafe 11,4 mm
Longueur d'agrafe .6 - 14 mm
Épaissur d'agrafe .0,75 mm
Longueur des clous .14 mm
Épaissur des clous .1,16 - 1,27 mm
Catégorie de protection : II
Poids : 1,1 kg

Danger!

Bruit et vibration

Les valeurs de bruit et de vibration ont ete déterminées conformément a la norme EN 60745.

Niveau de pression acoustique LpA 79,1 dB(A) Impréciation KpA .3dB Niveau de puissance acoustique LWA 90,1 dB(A) Impréciation KWA 3dB

Portez une protection acoustique.

L'exposition au bruit peut entraîner la perte de l'ouïe.

Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont ete déterminées conformément a EN 60745.

Valeur d'émission de vibration a_n = 2,786 ~m / s^2 Insécurities K = 1,5 m/s²

La valeur d'émission de vibration a été mesurée selon une méthode d'essay normée et peut être modifiée, en fonction du type d'emploi de l'outil électrique; elle peut dans certains cases exceptionnels être supérieure à la valeur indiquée.

La valeur d'émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre.

La valeur d'émission de vibration indiquée peut également être utilisée pour estimer l'alteration au début.

Limitez le niveau sonore et les vibrations a un minimum!

Utilisez exclusivement des apparciels en excellent etat.
- Entretenez et nettoyez l'appareil régulier-ment.
- Adaptez votre façon de travailler à l'appareil.
- Ne surchargez pas l'appareil
- Faites contrôler l'appareil le cas échéant.
- Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.
- Portez des gants.

Prudence!

Risques résiduels

Meme en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaitre en rapport avec la construction et le modele de cet outil electrolyque :

1. Lésions des poumons si aucun masque antipoussière ajust n'est porté.
2. Défi cience auditive si aucun casque anti-bruit approprié n'est porté.
3. Atteintes à la santé issues des vibrations main-bras, si l'appareil est utilisé pendant une longue période ou s'il n'a pas été employé ou entretenu dans les règles de l'art.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

Avertissement!

Enlevez systématiquement la fi che de contact avant de paramétrer l'appareil.

5.1 Insertion des agrafes et des clous (figure 2 à 4)

• Appuyez sur le pouvoir du magasin (4) avec le pouce et l'index.
  Tirez le pouvoir du magasin vers l'arriere. (cf. figure 2)
• Remplissez le magasin avec des agrafes ou des clous comme illustré sur les figures 3 et 4. Veillez à ce que les clous soient placés sur le côte interieur gauche du magasin (5).
• Insérez ensuite à nouveau le pouvoir du magasin, jusqu'à ce que celui-ci s'enclenche ostensiblement.

F

Remarque!

Le pouvoir du magasin doit pouvoir être pousse sans grand eff ort. Faites attention aux agrafes et aux clous coincés.

5.2 Indicateur de niveau de replissage (fi g.1)

L'indicateur de niveau de replissage (6) permet de voir si le magasin (5) content encore assez d'agrafes ou de clous. Remplissez le magasin (5) en cas de besoin comme décrit plus haut. Evitez d'actionner le déclenchéur (1) lorsqu'il n'y a pas d'agrafes ou de clous dans le magasin (5).

6. Commande

Remarque!

Contrôlez avant chaque début de travail à l'aide de l'indicateur de niveau de replissage (6) si le magasin (5) contient des agrafes ou des clous et s'il est fermé correctement par le pouvoir du magasin (4).

6.1 Declenchement de l'agrafage (fi g. 1)

Les sécurités d'agrafage intégrées empêchent un déclenchement involontaire de l'agrafeuse électrique.

L'agrafage peut donc être uniquement déclenché comme suit:

poussez le verrouillage du déclenchement (2) dans la position « I »;
- appuyez la tete de l'agrafeuse électricque (7) sur le matériel et actionnez le déclencheur (1).

N'utilise plus l'agrafeuse electrique meme pour des temps tres courts, poussez le verrouillage du declencheur (2) dans la position 0 afin d'empeder un declenchement involontaire.

6.2 Reglage de la puissance d'agrafage (fi g. 1)

L'agrafeuse électriche permet de préseLECTIONner la puissance d'agrafage en fonction de la longueur des agrafes et des clous utilisés ainsi que de la résistance du matériel. Positi- nonnez pour ce faire le régulateur de puissance d'agrafage (3) sur l'intensité souhaitée. Vous parviendrez à déterminer au mieux l'intensité ideale de la puissance d'agrafage en faisant un essai pratique sur une piece d'essay.

7. Remplacement de le cable d'alimentation réseau

Danger!

Si le cable d'alimentation reseau de cet apparéil est endommagée, il faut la faire replacer par le produitur ou son service après-vente ou par une personne de qualification semblable afin d'éviter tout risque.

8.Nettoyage,maintenance et commande de pieces de rechange

Danger!

Retirez la fi che de contact avant tous travaux de nettoyage.

8.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprime à basse pression.
• Nous recommendons de nettoyer l'appareil directement après chaque utilisation.
  Nettoyez l'appareil regulierement à l'aide d'un chiffon humide et un peu de savon. N'utiliseaucun produit de nettoyage ni détergeant;ils pouraient endommager les pieces en matieres plastiques de I'appareil. Veilzez a ce qu'aucune eau n'entre aI'intérieur de I'appareil. La pénétration de I'eau dans an appareil électrique augmente le risque de décharge électriche.

8.2 Brosses à charbon

Si les brosses à charbon font trop d'étincelles, faites-les contrôle par des spécialistes en électricité.

Danger! Seul un(e) spécialiste électricien(ne) est autorisé à remplaçer les brosses à charbon.

8.3 Maintenance

En particulier, lorsqu'agrafeuse electrique est de travers, il peut arriver que des agrafes se coincent.

Danger! Débranche la fi che de l'agrafeuse électrique de la prise électrique avant toute intervention sur l'agrafeuse!

F

Extraction des agrafes coincées

Tirez le pouvoir du magasin (4) vers l'arrière jusqu'à la butée (fi g. 2/3). Retirez les agrafes coincées avec précaution à l'aide d'une pince. Insérez le pouvoir du magasin (4) jusqu'à la butée jusqu'à ce qu'il s'enclenché de façon audible.

Aucune autre piece à l'intérieur de l'appareil n'a besoin de maintenance.

10. Stockage

Entreposez l'appareil et ses accessoires dans un endroit souvent, sec et a I'abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l'outil électrique dans l'emballage d'origine.

8.4 Commande de pieces de rechange et d'accessoires :

Veuillez indiquer ce qui suit pour toute commande de pieces de rechange ;

Type delappareil
Référence de l'appareil
- Numéro d'identification de l'appareil
- Numéro de la piece de rechange requise

Voutrouverez les prix et informations actuelles a

I'adresse www.isc-gmbh.info

Astuce! Pour un bon résultat, nous recommendons les accessoires haut de gamme de http://www.kwb.eu [e-mail]

9. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être reintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matière divers, comme par ex. des metaux et matières plastiques. Les approeils défectueux ne doivent pas être jetsés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l'appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissiez pas de centre de collecte, veuillez vous renseigner auprès de l'administration de votre commune.

F

Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures menagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltes à part et apportés à un recyclage respectieux de l'environnement.

Possibility de recyclage en alternative à la demande de renvoi :
Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en return, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extrats, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.

Sous réserve de modifi cations techniques

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouvrez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l'approvisionnement en pieces de rechange et d'usure ou l'achat de pieces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une Usère liée à l'utilisation ou à une Usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Catégorie Exemple
Pièces d'usure*
Matériel de consommation/ pièces de consommation*	Agrafes
Pièces manquantes

*Pas obligatoirement compris dans la livraison!

En cas de vices ou de defaults, nous vous prions d'enregistrer le cas du défaut sur internet à l'adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

• est-ce que l'appareil a fonctionné une fois ou était-il défectueux lors le départ ?
• avez-vous remarqué quelque chose avant la panne (symptôme avant la panne)?
• quel est le dernier de fonctionnement de l'appareil à votre avis (symptôme principal)? Décriveze ce dernier de fonctionnement.

F

Bon de garantie

nos produits sont soumis à un contrôle de qualité très strict. Si toutes, il arrivait que cet apparéil ne fonctionne pas parfaitement, nous en sommes désoles et nous vous prions de vous adresser à notre service après-vente à l'adresse indiquée sur le bon de garantie. Nous nous tenons égalementizontiers à cette disposition par téléphone au nombre de service après-vente indiqué. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie s'adressent uniquement à des consommateurs, c'est à dire à des personnes physiques qui ne souhait en utilisier ce produit dans le cadre de leur activité industrielle ouartisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie réglement les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses approeils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restentinchangés.Notre prestation de garantiest gratuite pour vous.
2. La prestation de garantie s'etend exclusivement aux defaults resultant d'une erreur de fabrication ou de matériel d'un apparéil neuf du fabricant mentionné ci-dessous et achété par vos soins. La prestation de garantie se limite selon notre décision soit à la résolution de tels defaults sur l' apparéil, soit à l'échange de l' apparéil.

Veillez au fait que nos apparciels, conformément au règlement, n'ont pas été concus pour être utilisés dans un environnement professionnel, industriel ouartisanal. Il n'y a donc pas de contrat de garantie quand l'apparéil a été utilisé professionnellement,artisanalement ou par des sociétés industrielles ou exposé à une solicitation semblable pendant la durée de la garantie.

1. Sont exclus de notre garantie :

2. les dommages liés au non-respect des instructions de montage ou en raison d'une installation incorrecte, au non-respect du mode d'emploi (en raison par ex. du branchement de l'appareil sur la tension de reseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultat d'une exposition de l'appareil à des conditions environnementales anormales ou d'un manque d'entretien et de maintenance.

3. les dommages résultat d'une utilisation abusive ou non conforme ( comme par ex. une surcharge de l'appareil ou une utilisation d'outils ou d'accessoires non autorisés), de la déténération d'objets étrangers dans l'appareil ( comme par ex. du sable, des pierres ou de la poussière), de l'utilisation de la force ou de la violence ( comme par ex. les dommages liés aux chutes).

4. les dommages sur l'appareil ou des parties de l'appareil resultant de l'usure normale liée à l'utilisation de l'appareil ou de toute autre usure naturelle.

5. La durée de garantie est de 24 mois et débute à la date d'achat de l'appareil. Les droits à la garantie doivent être revendiqués avant l'expiration de la durée de garantie dans un-delai de deux semaines après avoir constaté le défaut. La revindication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne ni une extension de la durée de garantie ni le début d'une nouvelle durée de garantie pour cet article ou toute autre pièce de rechange installée sur l'appareil. Cela est valable également dans le cas d'une intervention du service après-vente à domicile.

6. Pour faire valeur vos droits à la garantie, veuillez enregistrer l'appareil défectueux à l'adresse suivante: www.isc-gmbh.info. Veuillez garder à disposition la preuve d'achat ou tout autre justificatif de l'achat de votre nouvel apparéil. Les apparéils envoyés sans les justificats correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l'impossibilité de les enregistrer. Si le défaut de l'apparéil est inclut dans la garantie, vous receivez sans-delai un apparéil réparé ou un nouvel apparéil.

Bien entendu, nous réparons volunteers les définuts de votre apparéil qui ne sont pas ou plus compris dans l'étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veillez envoyer l' apparéil à notre adresse de service après-vente.

Pour les pieces d'usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d'emploi.

F déclaré la conformité suivant saufaire selon la directive CE et les normes concernant l'article
