TCEN 20 E - Cucitrice elettrica EINHELL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cucitrice elettrica
Marca	Einhell
Modello	TCEN 20 E
Alimentazione	220-240 V, 50 Hz
Peso	1,1 kg
Categoria di protezione	II
Cadenza di pinzatura	20 pinzature/min
Larghezza graffa compatibile	11,4 mm
Lunghezza graffa compatibile	6 - 14 mm
Spessore graffa compatibile	0,75 mm
Lunghezza chiodi compatibile	14 mm
Spessore chiodi compatibile	1,16 - 1,27 mm
Livello di pressione acustica (LpA)	79,1 dB(A), incertezza K=3 dB
Livello di potenza acustica (LWA)	90,1 dB(A), incertezza K=3 dB
Livello di vibrazione (a_n)	2,786 m/s², incertezza K=1,5 m/s²
Funzioni principali	Pinzatura e chiodatura di tessuti, cuoio, legno
Regolazione potenza	Regolatore di potenza di pinzatura (posizione variabile)
Blocco di sicurezza	Blocco dello scatto (posizione 0/1)
Indicatore di livello	Indicatore del livello di riempimento del caricatore
Manutenzione e pulizia	Pulire con panno umido e sapone neutro; soffiare aria compressa a bassa pressione
Parti soggette a usura / materiali di consumo	Graffe e chiodi (tipo specificato)
Riparabilità	Spazzole di carbone sostituibili da un tecnico specializzato; graffe incastrate estraibili
Garanzia	24 mesi (condizioni: uso non professionale)
Temperatura di stoccaggio	5 °C a 30 °C, luogo asciutto e al riparo dal gelo

Domande frequenti - TCEN 20 E EINHELL

Come inserire graffe o chiodi nella cucitrice?

Premere il pulsante del caricatore (4) con pollice e indice e tirarlo all'indietro. Riempire il caricatore con graffe o chiodi, assicurandosi che i chiodi siano posizionati sul lato interno sinistro. Spingere poi il pulsante fino a quando scatta in posizione.

Come regolare la potenza di pinzatura?

Utilizzare il regolatore di potenza di pinzatura (3) situato sull'apparecchio. Posizionarlo sull'intensità desiderata in base alla lunghezza delle graffe/chiodi e alla resistenza del materiale. Effettuare una prova su un pezzo di test per trovare l'impostazione ideale.

Cosa fare in caso di graffa incastrata?

Prima di tutto, staccare la spina della cucitrice dalla presa elettrica. Tirare il pulsante del caricatore (4) all'indietro fino al fermo. Rimuovere delicatamente la graffa incastrata con una pinza. Successivamente, riposizionare il pulsante fino a quando scatta.

Quali tipi di graffe e chiodi sono compatibili?

La cucitrice accetta graffe di larghezza 11,4 mm, lunghezza da 6 a 14 mm e spessore 0,75 mm. Per i chiodi, la lunghezza è di 14 mm e lo spessore da 1,16 a 1,27 mm.

Come pulire la cucitrice?

Staccare l'apparecchio prima della pulizia. Utilizzare un panno umido con un po' di sapone neutro. Non usare prodotti aggressivi. È possibile anche soffiare aria compressa a bassa pressione per rimuovere la polvere dalle fessure di ventilazione.

Quali precauzioni di sicurezza devo prendere?

Indossare sempre protezioni acustiche (livello sonoro elevato) e occhiali di sicurezza. Prima di ogni utilizzo, verificare che il blocco dello scatto (2) sia in posizione 'I'. Non utilizzare mai l'apparecchio senza graffe nel caricatore. Staccare la spina prima di qualsiasi regolazione o pulizia.

Come sapere se il caricatore è vuoto?

L'indicatore del livello di riempimento (6) permette di visualizzare il livello di graffe o chiodi nel caricatore (5). Se il livello è basso, riempire il caricatore come descritto nel manuale.

Qual è la cadenza di pinzatura massima?

La frequenza di pinzatura è di 20 pinzature al minuto in funzionamento continuo. L'apparecchio si surriscalda in uso prolungato; fare pause per farlo raffreddare.

Come sostituire le spazzole di carbone?

La sostituzione delle spazzole di carbone deve essere effettuata solo da un tecnico specializzato in elettricità. Se si verificano scintille eccessive, farle controllare da un professionista.

Cosa fare se l'apparecchio non funziona più in garanzia?

Registrare il difetto sul sito www.isc-gmbh.info con una descrizione precisa e la prova d'acquisto. La garanzia di 24 mesi copre i difetti di fabbricazione per uso non professionale. Si riceverà un apparecchio riparato o sostituito.

MANUALE UTENTE TCEN 20 E EINHELL

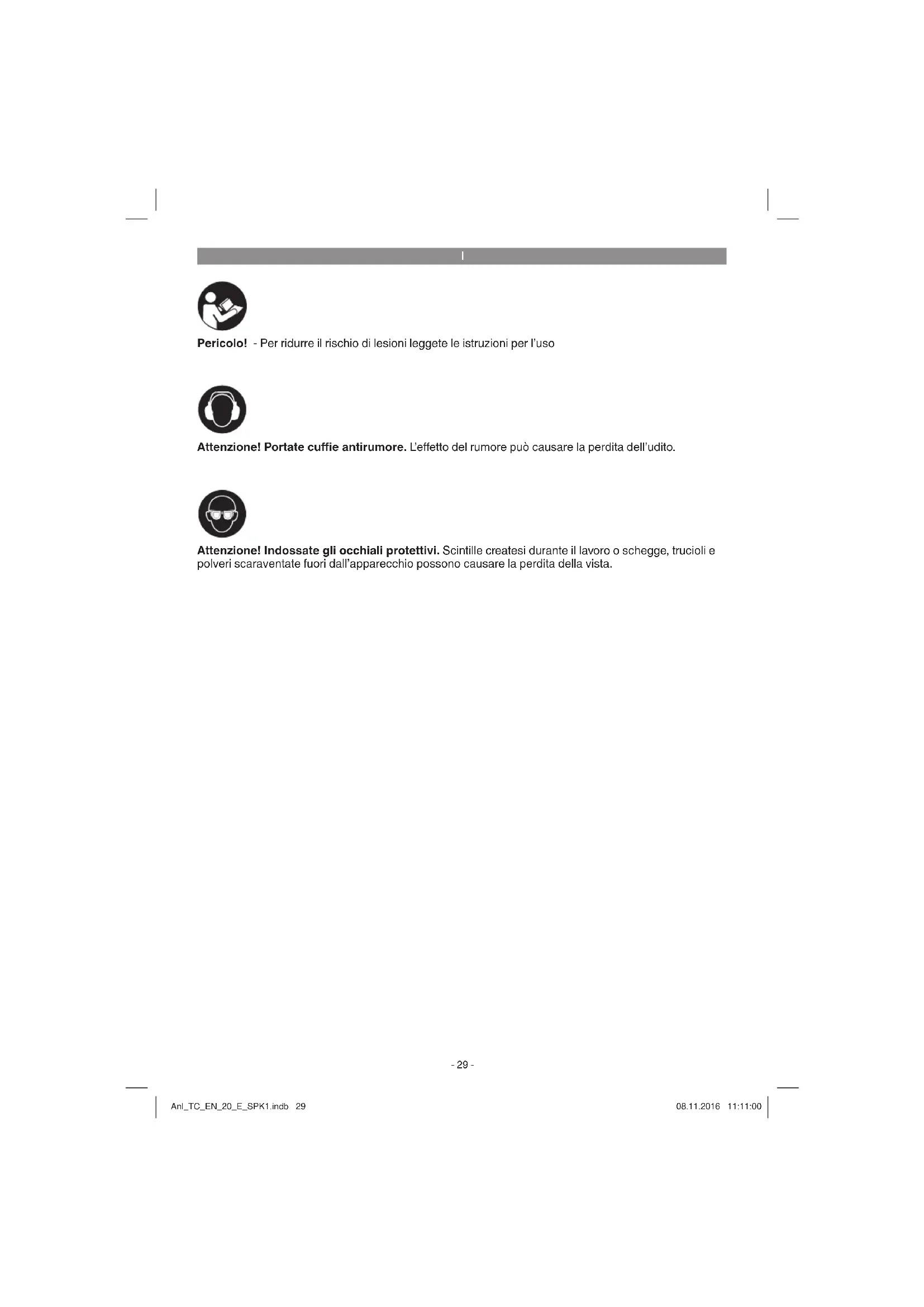

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso

Attenzione! Portate cuffie antirumore. L'effetto del rumore cui causare la perdita dell'udito.

Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucoli e polveri scaraventate fuori dall'apparecchio possono causare la perdita della vista.

Pericolo!

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilita per incidenti o dati causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avventenze di sicurezza si trovano nell'opuscolo allegato.

Pericolo!

Leggete tutte le avventenze di sicurezza e le
istruzioni.Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesions.
Conservate toutes le avventenze e le istruzioni per eventuali necessità future.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1)

1 Grilletto
2 Blocco di sicurezza
3 Regolatore della potenza di sparo
4 Insertore per caricatore
5 Caricatore
6 Indicazione del livello
7 Punta

2.2 Elementi forniti

Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'appareccchio presentando un documento di acquisito valido entro e non及其他 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fine delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
• Togliete il materiale d'imballaggio e nelle fermi di trasporto / imballo (se presenti).

4. Caratteristiche tecniche

Collegamento alla rete 220-240 V 50 Hz
Cadenza 20 colpi/min.
Larghezza graffiti 11,4 mm
Lunghezza graffiti .6-14 mm
Spessore graffiti .0,75 mm
Lunghezza chiodi .14 mm
Spessore chiodi .1,16-1,27 mm
Grado di protezione: Il
Peso: 1,1 kg

Pericolo!

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 60745.

Livello di pressione acustica LpA 79,1 dB (A)
Incertezza KpA .3 dB
Livello di potenza acustica LWA 90,1 dB (A)
Incertezza KWA .3 dB

Portate cuffi e antirumore.

Leff etto del rumore cui causare la perdita dell'udito.

Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo la norma EN 60745.

Valore emissione vibrazioni a_n = 2,786~m / s^2 Incertezza K = 1,5m / s^2

Il valore di emissione di vibrazioni indicate è stato misurato secondo un tipo di prova normalizzato e più variate a seconda del modo in cui l'eletroutensileiene utilizzato e, in casi escezzionali, può essere superiore al valore riportato.

Il valore di emissione di vibrazioni significato più essere usato per il confronto tra elettrotensili di marchi diversi.

Il valore di emissione di vibrazioni cui essere utilizzatoanche per una valutazione preliminare dei rischi.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto stato.
- Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
- Adattate il vosto modo di lavorare all'apparecchio.
Non sovraccaricate l'apparecchio.
Fate eventually controllare l'apparecchio.
Spegnete l'apparecchio se non lo utilizzato.
- Indossate i guanti.

Attenzione!

Rischi residui

Anche se dato elettROUTensileieneutilizzato secondo lenorme,continuano a sussistere rischi residui.In relazione alla struttura e al funzionamento di dato elettROUTensile potrebbero presentarsi i seguenti pericoli:

1. Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adequata.
2. Danni all'udito nel caso in cui non vengano indossate cuffi e antirumore adequate.
3. Danni alla salute derivanti da vibrazioni mano-braccio se I'apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

Prima di insere la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identificazione corrispondano a quelli di rete.

Avverenza!

Staccate sempre la spina di alimentazione prima di agli impostazione all'utensile.

5.1 Applicazione di graff ette e chiodi (Fig. 2-4)

• Comprimete l'insirutere del caricatore (4) con pollice e indice.
• Togliete l'inseritore del caricatore verso indietro. (Vedi Fig. 2)
  Riempite lo scomparto del caricatore con graffette o chiodi come sostrato nelle Fig. 3 e 4. Nel caso dei chiotti accerlatevi che aderiscano al lato interno sinistro del caricatore (5).
• Poi spingete di nuovo in avanti l'insertore del caricatore fino a farlo scattare in posizione in modo percettibile.

Avvertenza!

L'introduzione dell'insertire per caricatore delve richiedere poca forza. Fate attenzione a graff ette incastrate e chiodi.

5.2 Indicazione del livello di contento (Fig.1)

Per mezzo dell'indicazione del livello (6) si può verifi care se nel caricatore (5) sia presente una quantità sufficiente di graffette o chiodi. Se necessario riempite il caricatore (5) come descripto sopr. Evitate di azionare il grilletto (1) se nel caricatore (5) non ci sono graff ette o chiodi.

6. Uso

Avvertenza!

Prima di iniziare qualsiasi lavoro verifi cate, per mezzo dell'indicazione del livello (6), che il caricatore (5) contenga graff ette o chiodi e che sa chiuso in modo corretto con il relativo insertore (4).

6.1 Colpo (Fig. 1)

Le sicure incorporate evitano che con la graff etta-trice venga sparato involontariamente un colpo.

Si cui spara un colpo solo nel modo seguente.

• Spingete il blocco di sicurezza (2) nella posizione „I".
• Premete la punta della graffettatrice elettrica (7) sul materiale ed azionate il grilletto (1).

Se non usate più la graff ettatrice elettrica - anche per un lasso di tempo piuttosto breve - spingete il blocco di scatto (2) nella posizione ^a per evitare di sparare involontariamente un colpo.

6.2 Impostazione della potenza di sparo (Fig. 1)

La graff attatrice elettrica permette - a seconda della lunghezza delle graff ette o dei chiodi usati e della resistenza del materiale - di effettare una presezione della potenza di sparo. A tal fi ne impostate il regolatore della potenza di sparo (3) sulla forza desiderata. Il valoridele per la potenza di sparo si più determinare facendo una prova praticau su di un pezzo campione.

7. Sostituzione del cavo di alimentazione

Pericolo!

Se il cavo di alimentazione di quello apparecchio viene danneggiatto delve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

8.1 Pulizia

• Tenete il più possibile i dispositivi di protezione, le fissure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apprecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
• Consigliamo di pulire l'apparecchio subito\ ismo\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usate detergenti o solventi perché questei ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio. La penetrazione di acqua in un elettROUTensile aumento il rischio di una scossa elettrica.

8.2 Spazzole al carbone

In caso di uno sviluppo effecssivo di scintille fate controllare le spazzole al carbone da un elettricista.

Pericolo! Le spazzole al carbone devono essere sostituite solo da un elettricista.

8.3 Manutenzione

Soprattutto se la graff ettatrice viene tenuta obli-qua cui avvenire che le graff este si incastrino.

Pericolo! Prima di eseguire qualsiasi operazione alla graff attatrice elettrica staccate la spina alla presa di corrente!

Come togliere le graffiti ette incastrate

Tirate indietro l'insertore per caricatore (4) fi no alla battuta (Fig. 2/3). Con una pinza togliete le graff ette incastrate, facendo attenzione. Spingete l'insertore per caricatore (4) fino alla battuta, finché quest'ultimo non scatta in modo percettibile.

All'interno dell'apparecchio non si trovano altri parti che richiedano manutenzione.

8.4 Ordinazione di pezzi di ricambio e accessori

In caso di ordinazione di pezioni di ricambio è necessario indicare quanto segue:

• Tipo di apparecchio
  -Numero di articolo dell'apparecchio
  -Numero di identificazione dell'apparecchio
  -Numero del pezzo di ricambio richiesto Per i prezi e le informazioni attuali si veda www.isc-gmbh.info

Consiglio! Per un buon risultato di lavoro consigliogli accessori di qualita dikwb ![e-mail]

9. Smaltimento e riciclaggio

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono esseregettati nei rifi uti domestici. Per uno smaltimento corretto l'apparecchio va segnato ad un apposto centro di racolta. Se non vi è noto nessun centro di racolta, rivolgetevi per informazioni all'amministrazione comunale.

10. Conservazione

Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al ripar dal gelo e non accessibile ai bambini. La temperature attimale per la conservazione è compresa tra i 5 e i 30^ . Conservate l'elettroutensile nell'imballaggio originale.

Solo per paesi membri dell'UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettrotensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:

il propriétario dell'apparecchio elettrico è tenuto in alternatively,[invece della restituzione,a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio piùanche venire consecnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul ricericaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi aesiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore riproduzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

Informazioni sul Servizio Assistenza

In tutti i Paesi indicate nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio
Parti soggetti ad usura*
Materiale di consumo/parti di consumo * Graff ette
Parti mancanti

• non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errorsi vi preghiamo di denunciare il caso sul site internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in agli caso alle seguenti domande:

L'apparecchio ha già funzionato una volta o era difettoso fin dall'inizio?
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)?

Descrivete che casa non funziona.

Certificato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'appareccchio non dovesse tutte funzionale correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicate in questa schedà di garanzia. Siamo a vostra disposizioneanche Telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quando segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persona fisiche che non intendono utilizzare quello prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicate concede in aggiunta alla garanzia legaleagli acquirenti di nuovi appearechi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errorsi di materiale o di produzione, ed è limitata, a notre discrezione, all'eliminazione di quosti difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso.

Tenete presente che i nostri appearecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitationi equivalenti.

1. Sono esclusi dalla nostra garanzia:

2. Danni all'apparecchio causati alla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, alla mancata osservanza delle istruzioni per l'uso (come ad es. collagamento a una tensione di rete o a un tipo di corrente non corretti), alla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

3. Danni all'apparecchio dovuti a usi improprio illeciti (come per es. sovraccarico dell'apparecchio o utilizzato di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, anni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).

4. Danni all'apparecchio o a parti diesso da ricondurre a un'usura comune, dovuta all'uso o di alto tipo naturale.

5. Il periodo di garanzia è 24 anni e inizi a partire nella data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane delloève avere accertato il difetto. É esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comperta una prerogha del periodo di garanzia e con但这a prestazione per l'apparecchio o per pezioni di ricambio eventualmente installati non inizi un nuovo periodo di garanzia. Ciò valeanche nel caso in cui si ricorra a un servizio sul periodo.

6. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l'apparecchio è difettosotramite sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documents come prova dell'acquisto del vosto applicecchio nuovo. Apparechi inviati sono i relativi documenti o alla targhetta d'identificazione sono esclusi nella prestazione di garanzia perché non possono essere classificati in modo correspondente. Se il difetto dell'apparecchio rientra nella notre prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un applicecchio nuovo.

Naturalmente effettuiamo a pagamento ancche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.
