4257880 - Cucitrice elettrica EINHELL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cucitrice elettrica senza fili
Marca	Einhell
Modello	4257880
Peso	0,9 kg
Alimentazione motore	3,6 V cc
Tipo di accumulatore	Li-ion
Capacità dell'accumulatore	1,3 Ah
Tensione di carica	5 V cc
Corrente di carica	400 mA
Tensione di rete del caricabatterie	230-240 V~50 Hz
Tempo di carica	3 a 5 ore
Larghezza graffetta	11,4 mm
Lunghezza graffetta	6-14 mm
Spessore graffetta	0,75 mm
Numero max di cicli al minuto	30
Livello di pressione acustica LpA	81 dB(A)
Livello di potenza acustica LWA	92 dB(A)
Valore di emissione di vibrazioni (ah)	3,436 m/s²
Categoria di protezione	II (doppio isolamento)
Temperatura di stoccaggio	5 a 30 °C
Contenuto della consegna	Cucitrice, caricabatterie, manuale d'uso, istruzioni di sicurezza
Materiali aggraffabili	Tessili, cuoio, legno
Manutenzione	Pulire con panno umido e sapone delicato; non utilizzare solventi
Equipaggiamento di protezione raccomandato	Protezione uditiva, maschera antipolvere, occhiali di protezione
Parti di usura	Graffette

Domande frequenti - 4257880 EINHELL

Come caricare l'accumulatore della cucitrice Einhell 4257880?

Collegare il caricabatterie a una presa 230-240 V~50 Hz. Collegare il cavo di carica alla cucitrice. La spia rossa indica la carica, la spia verde indica carica terminata. Il tempo di carica è di 3 a 5 ore. Non utilizzare l'apparecchio durante la carica.

Quali tipi di graffette sono compatibili con questa cucitrice?

Utilizzare graffette di larghezza 11,4 mm, lunghezza 6 a 14 mm e spessore 0,75 mm. Non utilizzare altri tipi di graffette.

Cosa fare se la cucitrice non si accende?

Controllare la carica dell'accumulatore. Se la spia rossa lampeggia, l'accumulatore è scarico. Ricaricarlo. Se la spia verde e rossa lampeggiano, la temperatura è troppo alta o troppo bassa. Lasciare raffreddare o riscaldare. Se il difetto persiste, contattare il servizio post-vendita.

Come pulire la cucitrice?

Pulire regolarmente l'apparecchio con un panno umido e un po' di sapone delicato. Non utilizzare solventi. Assicurarsi che nessuna acqua penetri all'interno. Non toccare la testa della cucitrice durante la pulizia.

Quali sono le precauzioni di sicurezza da prendere?

Indossare una protezione uditiva (81 dB(A)), una maschera antipolvere e occhiali di protezione. Utilizzare la cucitrice solo in luoghi asciutti. Tenere i bambini lontani. Leggere il manuale di sicurezza completo.

Qual è la durata di carica della batteria?

Il tempo di carica è di circa 3 a 5 ore. Utilizzare solo il caricabatterie fornito. Non caricare a temperature estreme.

Come inserire le graffette nel caricatore?

Premere il pulsante del caricatore e tirarlo indietro. Riempire il caricatore di graffette come indicato nello schema. Spingere il pulsante fino a quando si blocca. Controllare l'indicatore del livello di riempimento.

Cosa significano le spie LED sulla cucitrice?

Durante la carica: spia rossa = in carica, spia verde = carica terminata. Se entrambe lampeggiano: temperatura troppo alta o batteria difettosa. In funzionamento: spia verde si accende durante la graffatura, spia rossa lampeggia = batteria scarica.

La cucitrice può essere utilizzata in continuo?

No, è progettata per un funzionamento breve. In uso continuo, si riscalda e le prestazioni diminuiscono. Fare delle pause per lasciarla raffreddare.

Cosa fare se una graffetta si blocca?

Tirare il pulsante del caricatore indietro per rimuovere il caricatore. Rimuovere delicatamente la graffetta bloccata con una pinza. Reinserire il pulsante fino allo scatto. Non forzare.

MANUALE UTENTE 4257880 EINHELL

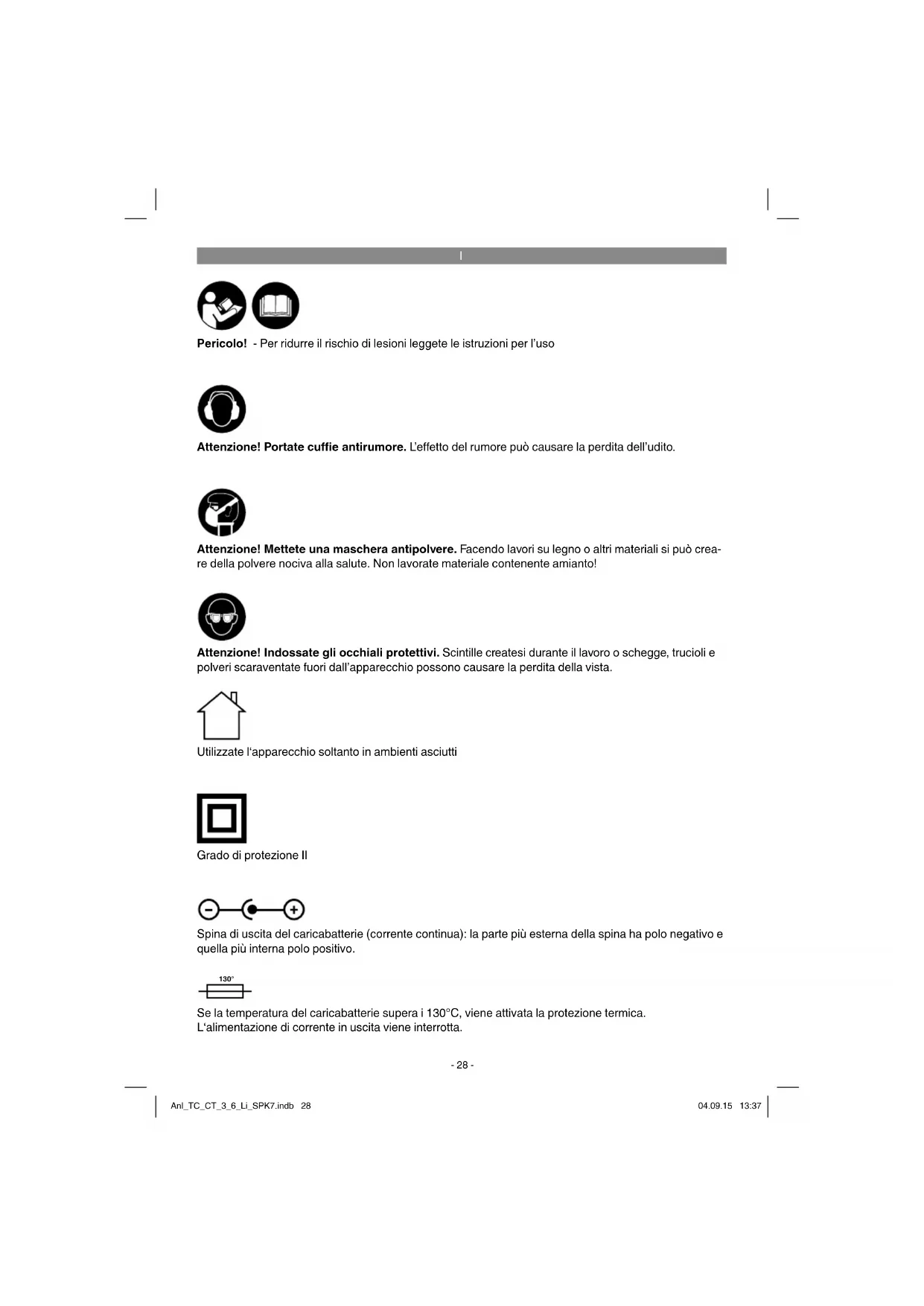

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso

Attenzione! Portate cuffie antirumore. L'effetto del rumore cui causare la perdita dell'udito.

Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali siouldere della polvere nociva alla salute. Non lavorate materiale contenente amianto!

Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucoli e polveri scaraventate fuori dall'apparecchio possono causare la perdita della vista.

Utilizzate l'apparecchio sostanto in ambienti asciutti

Grado di protezione II

Spina di uscita del caricabatterie (corrente continua): la parte più esterna della spina ha polo negativo e quella più interna polo positivo.

Se la temperatura del caricabatterie supra i 130^ , viene attivata la protezione termica. L'alimentazione di corrente in uscita viene interrotta.

Pericolo!

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avventenze di sicurezza si trovano nell'opuscolo allegato.

Pericolo!

Leggete tutte le avventenze di sicurezza e le instruzioni. Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesions. Conservate tutte le avventenze e le istruzioni per eventuali necessità future.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1)

1. Grilletto
2. Punta
3. Insertitore del caricatore
4. Indicazione del livello di riempimento
5. Cavo di ricarica
6. Caricabatterie
7. Display

2.2 Elementi forniti

Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'apparecchio presentando un documento di acquisto valido entro e non及其他 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fine delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.

• Togliete il materiale d'imballaggio e andere i fermi di trasporto / imballo (se presenti).

• Controllate che siano presenti tutti gli elementi forniti.
  Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
  Se possibile, conservate l'imballaggio forn alla scadenza della garanzia.

Pericolo!

L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi Im e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Graffettatrice a batteria
- Caricabatterie
- Istruzioni per l'uso originali
- Awverenze di sicurezza

3. Utilizzo proprio

La graffettatrice a batteria è concepita per fissare e inchiodare tessuti, pelle e legno usingo apposti te graffette. La graffettatrice a batteria è concepita per brevi periodi di impiego, visto che si riscalda in caso di esercizio continu. Più l'apparecchio si riscalda, più si riducono le prestazioni. Se si surriscala, fate una pausa e lasciate raff reddare la graff ettatrice a batteria.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/I'operatore, e non il costruttore, è responsable dei giorni e delle lesions di uomini tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costrui per l'impiogo professionale, artigiana o industriiale. Non ci assumiamo una garanzia quando l'apparecchio viene usato in impresse commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Alimentazione di tensione del motore: ...3,6 V d.c.
Numero massimo di colpi al minuto: 30
Larghezza graffiti: 11,4 mm
Lunghezza graffiti: 6-14 mm
Spessore graffiti: 0,75 mm
Capacità della batteria: 1,3Ah
Tipo di batteria: Li-Ion
Peso: 0,9kg

Caricabatterie per TC-CT 3,6 Li

Tensione di carica della batteria: .5V d.c.
Corrente di carica della batteria: 400 mA
Tensione di rete del caricabatterie:.230-240V\~50
Hz
Tempo di ricarica: 3-5 ore

Pericolo!

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo le norme EN 60745-1 ed EN 60745-2-16.

Livello di pressione acustica LpA 81 dB (A)
Incertezza KpA .3 dB
Livello di potenza acustica LWA 92 dB (A)
Incertezza KWA .3 dB

Portate cuffi e antirumore.

L'effetto del rumore cui causare la perdita dell'udito.

Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo le norme EN 60745-1 ed EN 60745-2-16.

Valore emissione vibrazioni ah = 3,436m / s^2 Incertezza K = 1,5m / s^2

Il valore di emissione di vibrazioni indicate è stato misurato secondo un tipo di prova normalizzato e può variarare a seconda del modo in cui l'electrontensileiene utilizzato e, in casi eccezionali, può essere superiore al valore riportato.

Il valore di emissione di vibrazioni indicate più essere usato per il confronto tra elettrotensili di marchi diversi.

Il valore di emissione di vibrazioni cui essere utilizzatoanche per una valutazione preliminare

dei rischi.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate sostanto apparecchi in perfetto stato.
- Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
- Adattate il vosto modo di lavorare all'apparecchio.
Non sovraccaricate l'apparecchio.
Fate eventually controllare l'apparecchio.
Spegnete l'apparecchio se non lo utilizzato.
- Indossate i guanti.

Attenzione!

Rischi residui

Anche se questo elettROUTensile viene utilizzato seconde le norme, continuano a susistere rischi residui. In relazione alla struttura e al funzionamento di questo elettROUTensile potrebbero presentarsi i seguenti pericolii:

1. Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adeguata.
2. Danni all'udito nel caso in cui non vengano indossate cuffi e antirumore adequate.
3. Danni alla salute derivanti da vibrazioni man- no-braccio se I'apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

Pericolo!

Ricaricate la batteria solo con il caricabatterie in dotazione.

5.1 Ricarica della batteria (Fig. 2)

La batteria è protetta dalla scarica profonda. Un circuito di protezione integrato fa spegnere automaticamente l'apparecchio quando la batteria è scarica.

Avvertenza! Non azionate più l'interruttore ON/ OFF se è intervenuto il circuito di protezione dell'apparecchio. Ciò può danneggiare la batteria.

Controllate che la tensione di rete individata sulla targhetta corrisponda alla tensione di rete a disposizione. Inserite il caricabatterie (6) nella presa e collegate il cavo di ricarica (5) al relativo attacco (a). Il processo di ricarica inizia non appena il cavo di ricarica viene collegato al relativo

adattatore.

Il LED rosso dell'indicazione (7) segnala che la batteria viene ricaricata. Al termine della ricarica il LED rosso si spegne e il LED verde si illumina.

Se nell'indicazione (7) dovessero lampeggiare alternatamente il LED rosso e il LED verde, la temperature è molto al valor minimo ovvero sopra al valor massimo. Tenete l'apparecchio per un giorno a temperatura ambiente e provate di nuovo.

Se nell'indicazione (7) dovessero continuare a lampeggiare alternamente il LED rosso e il LED verde, la batteria è difettosa. Una batteria difettosa non deve piùVenire usata.

Se lampeggia solo il LED rosso, il regolatore di carica è attivo. Motivo: scarica profonda. Per motivi di sicurezza la batteria viene caricata più lentamente fi no al raggiungimento della tensione normale.

Avverenza! Durante il processo di ricarica l'impugnatura si può riscaldare un po', macisione del tutto normale.

Se la ricarica della batteria non fosse possibile, verifi cate

• che sia presente tensione di rete sulla presa di corrente;
• che ci sua un perfetto contatto dei contatti di ricarica del caricabatterie.

Se la ricarica della batteria continuasse a non essere possibile, spedite

• il caricabatterie
  e la graffettatrice a batteria

al loro增值服务 di assistenza clienti.

5.2 Applicazione delle grafette (Fig. 3)

• Comprimete l'insirutere del caricatore (3) con pollice e indice.
• Estraete l'insertore del caricatore alla parte posteriore della graffiti tatrice a batteria.
  Riempite lo scomparto del caricatore con graffette (b) come molto nella Fig. 3.
• Poi spingete di nuovo in avanti l'insertore del caricatore fino a farlo scattare in posizione in modo percettibile.

Avverenza!

L'introduzione dell'insertore per caricatore delve richiedere poca forza. Fate attenzione a graff ette incastrate!

Indicazione del livello di riempimento

Per mezzo dell'indicazione del livello di riempimento (4) si più verifi care se nel caricatore sia presente una quantità sufficiente di graffette. Se necessario riempite il caricatore come descririto sopra.
Evitate di azionare il grilletto (1) se nel caricatore non ci sono graffette.

6. Uso

6.1 Esercizio (Fig. 3)

Prima di iniziare qualsiasi lavoro verifi cate, per mezzo dell'indicazione del livello (4), che il caricatore contenga graff ette e che sia chiuso in modo corretto con il relativo insertatore (3).

6.2 Colpo (Fig. 1)

Le sicure incorporate evitano che con la graff ettatrice a batteria venga sparato involontariamente un colpo.

Per Anything the colpo quo essere sparato solo premendo la punta (2) della graff attatrice a batteria sul materiale e azionando il grilletto (1).

6.3 Indicazione (Figura 2/Pos. 7)

L'indicazione (7) alla lo stato di carica durante ilprocesso di ricarica (vedi punto 5.1). Inoltre il LED verte lampeggia durante I'applicazione delle graff ette.

Se durante l'esercizio i LED lampeggiano in rosso, la batteria è scarica. Caricatela.

7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Pericolo!

Non toccate mai la punta dell'apparecchio durante le operazioni di pulizia e manutenzione.

7.1 Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
• Consiglio di pulire l'apparecchio subito\ ismo after 10 oso.
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po'di sapone. Non usate detergenti o solventi perché quosti ultimi

potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

7.2 Manutenzione

Soprattutto se la graffiti attatrice a batteria viene tenuta obliqua cui succedere che le graffiti si incastrino.

Per rimuoverle, estraete l'insertore del caricatore (3) alla parte posteriore della graff etatrice a batteria e togliete con cautela le graff alla incastrate con un'apposita tenaglia. Spingete l'insertore per caricatore (3) sono alla battuta, finché quest'ulimo non scatta in modo percettibile.

All'interno dell'apparecchio non si trovano altre parti che richiedano manutenzione.

7.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezioni di ricambio, si dovrebbe dichiarare quanto segue:

• modello dell'apparecchio
• numero dell'articolo dell'apparecchio
• numero d'ident. dell'apparecchio
• numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

8. Smaltimento e riciclaggio

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono esseregettati nei rifi uti domestici. Per uno smaltimento corretto l'apparecchio va segnato ad un apposto centro di racolta. Se non vi è noto nessun centro di racolta, rivolgetevi per informazioni all'amministrazione comunale.

Solo per paesi membri dell'UE

Non smaltite gli elettROUTensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettrotensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternative di riciclaggio alla richiesta di restituzione:

il propriétario dell'apparecchio elettrico è tenuto in alternatively,ève della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può essere venire consegovato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari sanza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore riproduzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

Informazioni sul Servizio Assistenza

In tutti i Paesi indicate nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta alla uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio
Parti soggetti ad usura *
Materiale di consumo/parti di consumo * Graff ette
Parti mancanti

• non necessariamente compreso tra gli elementi formiti!

In presenza di difetti o errorsi vi preghiamo di denunciare il caso sul site internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in agli caso alle seguenti domande:

L'apparecchio ha già funzionato una volta o era difettioso fin dall'inizio?
- Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)? Descrivete che casa non funziona.

Certificato di garanzia

Gentili clienti.

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'appareccchio non dovesse tutte funzionale correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicate in questa schedà di garanzia. Siamo a vostra disposizioneanche Telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quando segue:

1. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicate concede in aggiunta alla garanzia legaleagli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti da l'egge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errorsi di materiale o di produzione, ed è limitata, a notre discrezione, all'eliminazione di questi difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impioe artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoporto a solleciazioni equivalenti.

1. Sono esclusi alla nostra garanzia:

2. Danni all'apparecchio causati alla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, alla mancata osservanza delle istruzioni per l'uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), alla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

3. Danni all'apparecchio dovuti a usi improper o illeciti (come per es. sovraccarico dell'apparecchio o utilizzato di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, anni dovuti al trasporto), all'impiego dell forza o a influssi esterni (come per es. danni causati da caduta).

4. Danni all'apparecchio o a parti diesso da ricondurre a un'usura comune, dovuta all'uso o di alto tipo naturale.

5. Il periodo di garanzia è 24 mesi e inizia a partire alla data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dello accelerato il difetto. è esclude la rivendicazione di diritti di garanzia dopa la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una prerogha del periodo di garanzia e con这一点a prestazione per l'apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò valeanche nel caso in cui si ricorra a un servizio sul dato.

6. Per rivendicare il diritto di garanzia vi preghiamo di denunciare l'apparecchio difettoso sul site internet: www.isc-gmbh.info. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.

Naturalmente effettuiamo a pagamento anche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di但这a garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.

HR/BIH

I dichiar la segunte conformita seconda la direttiva UE e le nome per l'articolo
