TCCT 3 6 Li - Električni spenjač EINHELL - Brezplačna navodila za uporabo

Znamka	Einhell
Model	TCCT 3 6 Li
Vrsta izdelka	Brezžični spenjalnik
Napajanje	3,6 V DC (Li-Ion baterija)
Kapaciteta baterije	1,3 Ah
Tip baterije	Litij-ionska
Čas polnjenja	3 do 5 ur
Napetost polnilnika	230-240 V ~ 50 Hz
Polnilni tok	400 mA
Širina sponke	11,4 mm
Dolžina sponke	6-14 mm
Debelina sponke	0,75 mm
Maks. število ciklov/min	30
Teža	0,9 kg
Raven zvočnega tlaka	81 dB(A)
Raven zvočne moči	92 dB(A)
Vibracije (skupna vrednost)	3,436 m/s²
Zaščitni razred	II
Predvidena uporaba	Pritrjevanje tekstilij, usnja, lesa s sponkami/žebljički
Vzdrževanje	Čiščenje z vlažno krpo in blagim milom
Varnost	Zaščita pred visoko temperaturo polnilnika, samodejni izklop ob globoki izpraznitvi
Priloženi dodatki	Polnilnik, navodila za uporabo, varnostna navodila

Pogosto zastavljena vprašanja - TCCT 3 6 Li EINHELL

Kako napolniti baterijo spenjalnika Einhell TCCT 3 6 Li?

Priključite polnilnik v električno vtičnico (230–240 V) in priključite polnilni kabel na spenjalnik. Rdeča lučka označuje polnjenje; postane zelena, ko je baterija polna. Čas polnjenja je 3 do 5 ur.

Kako vstaviti sponke v spenjalnik?

Pritisnite potiskalo nabojnika, potegnite ga nazaj, da ga izvlečete, vstavite sponke v nabojnik (konice navzdol), nato potiskalo potisnite nazaj, dokler ne zaskoči.

Kaj storiti, če se spenjalnik zatakne ali če se sponka zagozdi?

Odstranite potiskalo nabojnika, nato s primernimi kleščami previdno odstranite zagozdeno sponko. Ponovno namestite potiskalo, dokler ne zaskoči.

Kaj pomenijo indikatorji na spenjalniku?

Med polnjenjem: rdeča stalno = polnjenje, zelena stalno = polna. Rdeča in zelena utripata = temperatura previsoka/nizka ali baterija okvarjena. Med delovanjem: zelena = spenjanje, rdeča utripajoča = baterija prazna.

Ali se spenjalnik lahko uporablja za profesionalna dela?

Ne, ta naprava je namenjena domači uporabi, ne pa profesionalni, obrtni ali industrijski. Profesionalna uporaba razveljavi garancijo.

Kakšne varnostne ukrepe je treba upoštevati?

Nosite zaščitna očala, masko za prah in zaščito za sluh. Napravo uporabljajte samo v suhih prostorih. Nikoli se ne dotikajte glave spenjalnika med čiščenjem.

Kako vzdrževati spenjalnik?

Po vsaki uporabi napravo očistite z vlažno krpo in malo mila. Ne uporabljajte agresivnih sredstev. Redno preverjajte, ali je nabojnik čist in da sponke niso zagozdene.

Kje lahko kupim nadomestne dele?

Nadomestni deli so na voljo na spletni strani www.isc-gmbh.info. Za naročilo navedite tip, številko artikla in identifikacijsko številko naprave.

Kako shranjevati spenjalnik?

Napravo in dodatke shranjujte v temnem, suhem in pred zmrzaljo zaščitenem prostoru pri temperaturi med 5 in 30 °C, izven dosega otrok. Shranjujte jo po možnosti v originalni embalaži.

Kako odstraniti spenjalnik po koncu življenjske dobe?

Naprave ne odvrzite med gospodinjske odpadke. Odložite jo v ustreznem zbirnem centru za recikliranje elektronskih odpadkov v skladu z evropsko direktivo 2012/19/ES.

NAVODILA ZA UPORABO TCCT 3 6 Li EINHELL

7.3 Porudžbina rezervnih delova:

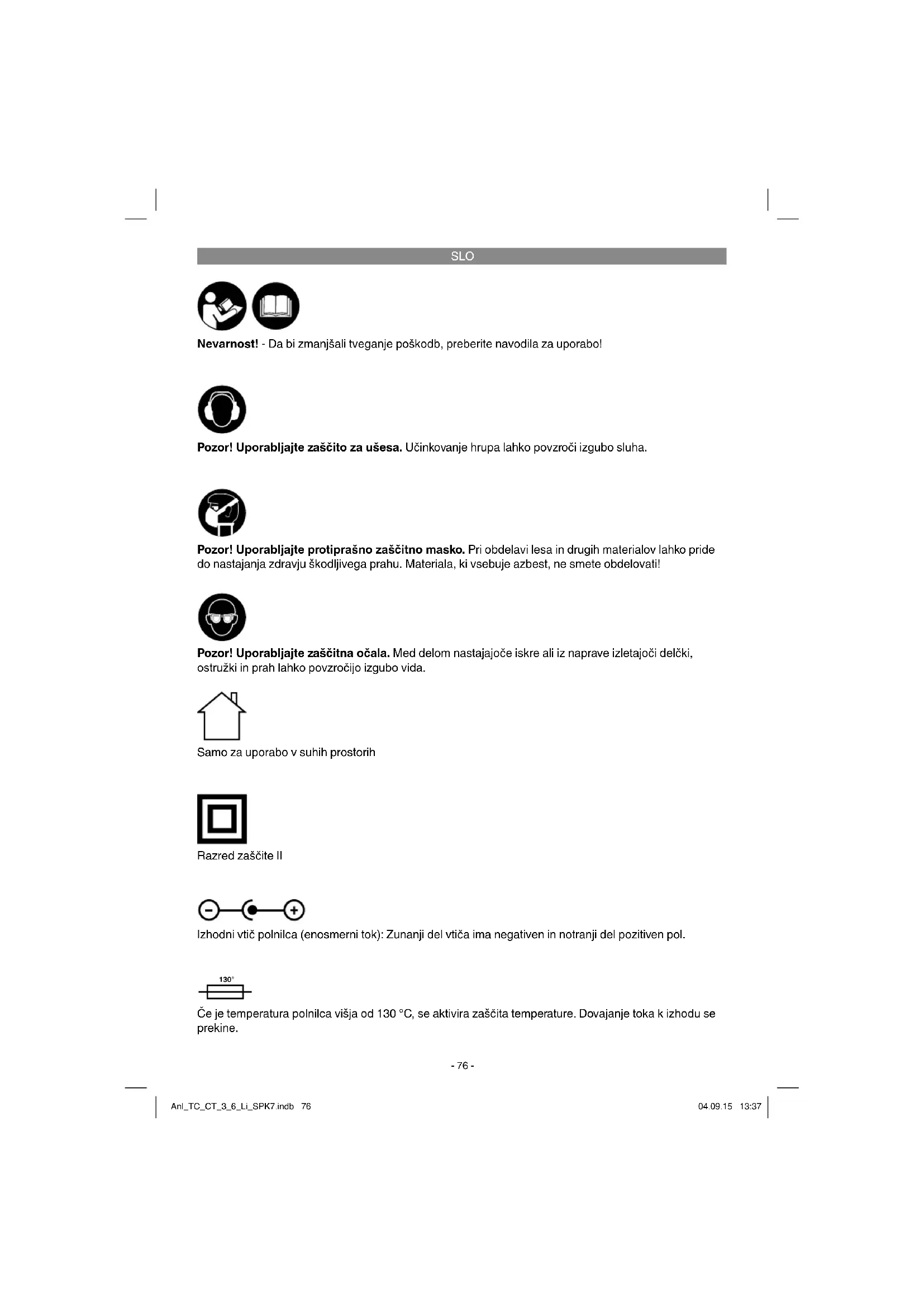

Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!

Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.

Pozor! Uporabljajte protiprašno zaščitno masko. Pri obdelavi lesa in drugih materialov lahko pride do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!

Pozor! Uporabljajte zaščitna očala. Med delom nastajajoče iskre ali iz naprave izletajoči delčki, ostružki in prah lahko povzročijo izgubo vida.

Samo za uporabo v suhih prostorih

Razred zaščite II

Izhodni vtič polnilca (enosmerni tok): Zunanji del vtiča ima negativen in notranji del pozitiven pol.

Če je temperatura polnilca višja od 130 °C, se aktivira zaščita temperature. Dovajanje toka k izhodu se prekine.

SLO

Nevarnost!

Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko prebere- te v priloženi knjižici!

Nevarnost!

Preberite varnostne napotke in navodila.

Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napotke in navodila za kasnejšo uporabo.

2. Opis naprave na obseg dobave

2.1 Opis naprave (Slika 1)

1. Sprožilnik
2. Nos sponkača
3. Potiskač zalogovnika
4. Prikaz stanja napolnjenosti
5. Kabel polnilnika
6. Polnilnik
7. Prikaz

2.2 Obseg dobave

S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisni center ali na prodajno mesto, kjer ste napravo kupili, in predložite račun. Upoštevajte preglednico garancijskih storitev ob koncu tega navodila.

• Odprite embalažo in previdno vzemite napravo iz embalaže.
• Odstranite embalažni material in embalažne in transportne varovalne priprave (če obstaja- jo).
  • Preverite,če je obseg dobave popoln.
• Preverite morebitne poškodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.

- Po možnosti shranite embalažo do poteka garancijskega roka.

Nevarnost!

Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih delov materiala!

• Akumulatorskižrebljalnik
Polnilnik
• Originalna navodila za uporabo
• Varnostninapotki

3. Predpisana namenska uporaba

Akumulatorski žrebljalnik je primeren za spenjanje in pritrjevanje tekstila, usnja in lesa s primernimi sponkami. Akumulatorski žrebljalnik je primeren za kratkotrajno uporabo. Pri dlje časa trajajoči uporabi se ogreje. Zmogljivost upada z ogrevanjem narašča. Če se akumulatorski žrebljalnik ogreje, naredite odmor, da se ohladi.

Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsaka druga uporaba šteje kot nenamenska nedovoljena uporaba. Za kakršnekoli poškodbe ali škodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.

Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu ali industriji. Ne prevzemamo nobene odgovornosti, će je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih.

4. Tehnični podatki

Oskrba z napetostjo motor: 3,6 V d.c.

Največje število delovnih hodov na minuto: ..... 30

Širina sponke: 11,4 mm

Dolžina sponke: 6-14 mm

Debelina sponke: 0,75 mm

Zmogljivost akumulatorja: 1,3 Ah

Vrsta akumulatorja: ...... Li-ionska

Teža: 0,9 kg

SLO

Polnilnik za TC-CT 3,6 Li

Polnilna napetost akumulator: 5 V d.c.

Polnilni tok akumulator: 400 mA

Omrežna napetost polnilnika: ....230-240 V\~50 Hz

Čas polnjenja: 3-5 ur

Nevarnost!

Hrup in vibracije

Vrednosti hrupa in vibracij so bile ugotovljene v skladu z EN 60745-1 in EN 60745-2-16.

Nivo zvočnega tlaka L _nA 81 dB (A)

Negotovost K_pA 3 dB

Nivo zvočne moči L _WA 92 dB (A)

Uporabljajte zaščito za ušesa.

Hrup lahko povzroči izgubo sluha.

Skupne vrednosti nihanja (vsota vektorjev treh smeri), ugotovljena po EN 60745-1 in EN 60745-2-16.

Emisijska vrednost vibracij a_h=3,436 m/s^2

Negotovost K = 1,5 m/s²

Navedena vrednost emisije tresljajev je bila izmerjena po normiranem postopku in se lahko spreminja in v izjemnih primerih prekorači navedeno vrednost glede na vrsto in in način uporabe električnega orodja.

Navedena vrednost emisije tresljajev se lahko uporablja v primerjavo električnega orodja z enim drugim orodjem.

Navedena vrednost emisije tresljajev se lahko uporablja tudi za uvodno oceno škodovanja.

Omejite hrupnost in vibracije na minimum!

Tudi, će delate s tem električnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledeče nevarnosti v zvezi s konstrukcijo in izvedbo tega električnega orodja:

1. Poškodbe pljuč, će ne uporabljate primerne protiprašne zaščitne maske.
2. Poškodbe sluha, će ne uporabljate primerne zaščite za ušesa.
3. Zdravstvene težave, ki so posledica tresljajev rok, će dlje časa uporabljate napravo ali, će je ne uporabljate in vzdržujete pravilno.

5. Pred uporabo

Nevarnost!

Akumulator napolnite z dobavljenim polnilnikom.

5.1 Polnjenje akumulatorja (sl. 2)

Akumulator je zaščiten proti popolnemu izpraznjenju. Integrirano zaščitno stikalo avtomatsko izključi napravo, ko se je akumulator izpraznil.

Opozorilo! Stikala za vklop/izklop več ne vključujte, ko je zaščitno stikalo napravo izključilo. V nasprotnem lahko pride do poškodbe akumulatorja.

Primerjajte, ali se omrežna napetost na tipski tablici ujema z omrežno napetostjo, ki je na voljo. Vključite polnilec (6) v vtičnico in povežite kabel polnilca (5) s priključkom polnilnika (a). Postopek polnjenja se začne takoj, ko se kabel polnilnika poveže s polnilnim adapterjem.

Rdeča LED-lučka prikaza (7) signalizira, da se akumulator polni. Ko je poln, rdeča LED-lučka ugasne in prižge se zelena -lučka.

Če na prikazu (7) izmenjaje utripata rdeča in zelena, je temperatur prenizka ali prekoračena. Napravo za en dan shranite pri sobni temperaturi in ponovno poskusite.

Če na prikazu (7) še naprej utripata rdeča in zelena, je akumulator okvarjen. Okvarjenega akumulatorja več ne smete polniti.

Prilagoditveno polnjenje je aktivno le, će utripa rdeča LED-dioda. Vzrok: globoka izpraznitev. Akumulator se zaradi varnosti polni počasneje, dokler ni dosežena normalna napetost.

SLO

Opozorilo! Med postopkom polnjenja se lahko ročaj nekoliko ogreje, kar pa je normalno.

Če polnjenje akumulatorja ni mogoče, preverite

• ali je vtičnica pod napetostjo.

• ali obstaja brezhiben kontakt na polnilnih kontaktih polnilne naprave.

Če polnjenje akumulatorja še vedno ni mogoče, pošljite

napajalnik

- in akumulatorski sponkač naši službi za stranke.

5.2 Vlaganje sponk (slika 3)

• Potiskač zalogovnika (3) stisnite s palcem in kazalcem.
• Povlecite potiskač zalogovnika nazaj iz akumulatorskega sponkač.
• Predal zalogovnika napolnite s sponkami (b), kot prikazuje slika 3.
• Nato potiskač zalogovnika znova potisnite not, da se vidno zaskoči.

Opozorilo!

Pri vtisnjenju potiskača zalogovnika ni potrebna velika sila. Pazite na vpete sponke!

Prikaz polnosti

S pomočjo prikaza polnosti (4) lahko razpoznate, ali je v zalogovniku še dovolj sponk. Zalogovnik po potrebi ponovno napolnite, kot je opisano zgoraj.

Sprožilnika (1) ne aktivirajte, če v zalogovniku ni sponk ali žebljev.

6. Upravljanje

S pomočjo prikaza stanja polnosti (4) pred vsakim začetkom dela preverite, ali so v zalogovniku sponke in ali je zalogovnik pravilno zaprt s potiskačem (3).

6.2 Sprožitev izstrela (slika 1)

Vgrajeno varovalo izstrela preprečuje nenamerno sprožitev izstrela akumulatorskega sponkača. Sprožitev izstrela je tako možna le, će akumulatorski sponkač z nosem sponkača (2) pritisnete na material in aktivirate sprožilec (1).

6.3 Prikaz (slika 2/poz. 7)

Prikaz (7) prikazuje stanje polnosti med polnjenjem (glejte točko 5.1).

Med vbijanjem sponke dodatno sveti zelena LED-dioda.

Če med obratovanjem LED-dioda utripa rdeče, je akumulator prazen. Napolnite akumulator.

7. Čiščenje, vzdrževanje in naročanje nadomestnih delov

Nevarnost!

Med čiščenjem ali vzdrževanjem se nikoli ne dotikajte nosu sponkača.

7.1 Čiščenje

• Zaščitno opremo, zračne reže in ohišje motorja vzdržujte kar se le da v stanju brez prisotnosti prahu in umazanije. Napravo obrišite s suho krpo ali s komprimiranim zrakom pod nizkim pritiskom.
• Priporočamo, da napravo očistite neposredno po vsakem končanem delu.
• Rednočistite napravo z vlažno krpo in nekaj milnice. Ne uporabljajte nobenih čistilnih ali razredčilnih sredstev; le-ta lahko poškodujejo plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v električno napravo povećuje tveganje električnega udara.

7.2 Vzdrževanje

Zlasti pri poševnem nastavljanju akumulatorskega sponkača se lahko sponke zagozdijo.

Odstranite jih tako, da potiskač zalogovnika (3) povlečete nazaj ven iz akumulatorskega sponkača in vpete sponke previdno odstranite s primernimi kleščami. Potiskač zalogovnika (3) potisnite do omejila, da se občutno zaskoči.

V notranjosti naprave ni nobenih delov, ki bi jih bilo treba vzdrževati.

7.3 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:

Tipnaprave
• Art. številko naprave
• Ident- številko naprave
- Številka potrebnega nadomestnega dela Aktualne cene in informacije najdete na spletni strani www.isc-gmbh.info

SLO

8. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem zbirališću, da bo pravilno odstranjena. Če ne poznate primernih zbirališć, se pozanimajte pri svoji občinski upravi.

9. Skladiščenje

Napravo in pribor za napravo skladiščite na temnem, suhem in pred mrazom zaščitenem in za otroke nedostopnem mestu. Optimalna skladiščna temperature je med 5 in 30 °C. Električno orodje shranjujte v originalni embalaži.

SLO

Samo za dežele EU

Električnega orodja ne mečite med gospodinjske odpadke!

V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklažna alternativa za poziv za vračanje:

Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent.

Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.

Pridržana pravica do tehničnih sprememb

SLO

V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.

Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer
Obrabni deli*
Obrabni material/ obrabni deli* Sponke
Manjkajoči deli

* ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

- Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

• Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?

• Kaj na napravi po vašem mnenju ne dela (glavni znak)?

Opišite to napačno delovanje.

SLO

Garancijska listina

Spoštovani uporabnik,

za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu. Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.
2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedenega proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo. Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklicno uporabo. Garancijska pogodba tako ne nastane, će napravo v garancijskem obdobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali će je bila izpostavljena obremenitvam, ki so temu enakovredna.
3. Iz garancije so izvzeti:

- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.

- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobre-menitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih).

- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne obrabe.

1. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zahtevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja tudi pri servisih na kraju samem.
2. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info. Če sodi okvara v obseg garancijske storitve, vam bomo takoj vrnili popravljeno ali novo napravo.

Seveda bomo proti plačilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo ali ne sodijo več. Napravo nam pošljite na spodaj naveden naslov servisa.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s servisnimi informacijami, opisanimi v teh navodilih za uporabo.
