Produkttyp	Kabelloser elektrischer Hefter und Nagler
Marke	Einhell
Modell	TECN 18 Li
Stromversorgung	Lithium-Ionen-Akku 18 V Gleichstrom
Gewicht	2,1 kg
Maximale Anzahl Vorgänge pro Minute	20
Heftklammerbreite	5,7 mm
Kompatible Heftklammerlänge	16 bis 22 mm
Heftklammerdicke	1 mm
Kompatible Nagellänge	15 bis 32 mm
Nageldicke	1 mm
Schalldruckpegel	84,1 dB(A)
Tiefeneinstellung	Ja, durch Drehring (+/-)
Auslösesicherung	Sicherheitsmechanismus mit Werkstückkontakt
Akku-Ladezustandsanzeige	Ja, 3 LEDs
Gürtelclip	Ja
Material der Platten	Metall und Kunststoff
Wartung	Regelmäßige Reinigung mit feuchtem Tuch, kein Wasser im Inneren
Garantie	24 Monate

Häufig gestellte Fragen - TECN 18 Li EINHELL

Wie lade ich den Akku des Einhell TECN 18 Li?

Entfernen Sie den Akku vom Gerät, indem Sie die Rasttaste drücken. Schließen Sie das Ladegerät an eine Steckdose (passende Spannung) an und setzen Sie den Akku in das Ladegerät ein. Während des Ladevorgangs blinkt die grüne Leuchte. Wenn die grüne Leuchte dauerhaft leuchtet, ist der Akku geladen. Lassen Sie ihn für eine vollständige Langsamladung noch 15 Minuten im Ladegerät.

Welche Arten von Heftklammern und Nägeln kann ich verwenden?

Verwenden Sie ausschließlich Heftklammern mit einer Breite von 5,7 mm, einer Länge von 16 bis 22 mm und einer Dicke von 1 mm oder Nägel mit einer Länge von 15 bis 32 mm und einer Dicke von 1 mm. Verwenden Sie niemals andere Elemente, da dies das Gerät beschädigen könnte.

Wie lade ich das Magazin mit Heftklammern oder Nägeln?

Entfernen Sie zuerst den Akku. Halten Sie das Gerät von sich und anderen fern. Drücken Sie die Magazinverriegelung und ziehen Sie die Abdeckung bis zum Anschlag nach hinten. Legen Sie die Heftklammern auf die obere Kante und schieben Sie sie nach vorne, oder die Nägel (Spitze nach unten) auf die untere Kante. Schließen Sie die Abdeckung.

Wie stelle ich die Einschlagtiefe ein?

Verwenden Sie den Tiefeneinstellring (Drehknopf) am Gerät. Drehen Sie ihn nach '+' für tieferes Einschlagen, nach '-' für flacheres. Führen Sie Tests an einem identischen Materialrest durch, bevor Sie an Ihrem endgültigen Werkstück arbeiten.

Was tun, wenn eine Heftklammer oder ein Nagel stecken bleibt?

Entfernen Sie den Akku. Öffnen Sie die Magazinabdeckung. Lösen Sie die beiden Schrauben der äußeren und inneren Abdeckplatten, schieben Sie sie nach vorne und nehmen Sie sie ab. Entfernen Sie die steckengebliebene Heftklammer oder den Nagel. Setzen Sie die Platten in der richtigen Reihenfolge wieder ein und schrauben Sie sie fest.

Wie reinige ich den Hefter?

Entfernen Sie vor der Reinigung den Akku. Verwenden Sie ein feuchtes Tuch mit etwas milder Seife. Verwenden Sie keine aggressiven Reinigungsmittel und vermeiden Sie, dass Wasser in das Gerät eindringt. Blasen Sie die Lüftungsschlitze mit Druckluft bei niedrigem Druck aus.

Welche Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie stets eine Schutzbrille und einen Gehörschutz. Richten Sie die Mündung niemals auf sich oder andere. Überprüfen Sie vor jeder Verwendung den Sicherheitsauslösemechanismus: Er muss sich frei bewegen und in die Ausgangsposition zurückkehren. Verwenden Sie das Gerät nicht, wenn es einen Schlag ohne Auflage auf dem Werkstück abgibt.

Wie verwende ich den Sicherheitsauslösemechanismus?

Das Gerät funktioniert nur, wenn Sie die Nase des Hefters auf das Werkstück drücken UND den Abzug betätigen. Wenn Sie eine der beiden loslassen, erfolgt kein Schlag. Dies verhindert unbeabsichtigte Auslösungen. Überprüfen Sie vor jeder Verwendung, ob der Mechanismus ordnungsgemäß in die Ausgangsposition zurückkehrt.

Wie lange ist die Garantie und wie aktiviere ich sie?

Die Garantie beträgt 24 Monate ab Kaufdatum. Zur Aktivierung registrieren Sie das defekte Gerät auf www.Einhell-Service.com mit dem Kaufbeleg. Die Garantie deckt Herstellungs- und Materialfehler ab, nicht jedoch normale Abnutzung oder Schäden durch unsachgemäße Verwendung.

Wo finde ich Ersatzteile?

Bestellen Sie Ersatzteile beim Einhell-Kundendienst unter Angabe des Gerätetyps, der Artikelnummer, der Identifikationsnummer und der Teilenummer. Die Informationen finden Sie auf www.Einhell-Service.com. Verschleißteile wie Akku, Heftklammern und Nägel sind separat erhältlich.

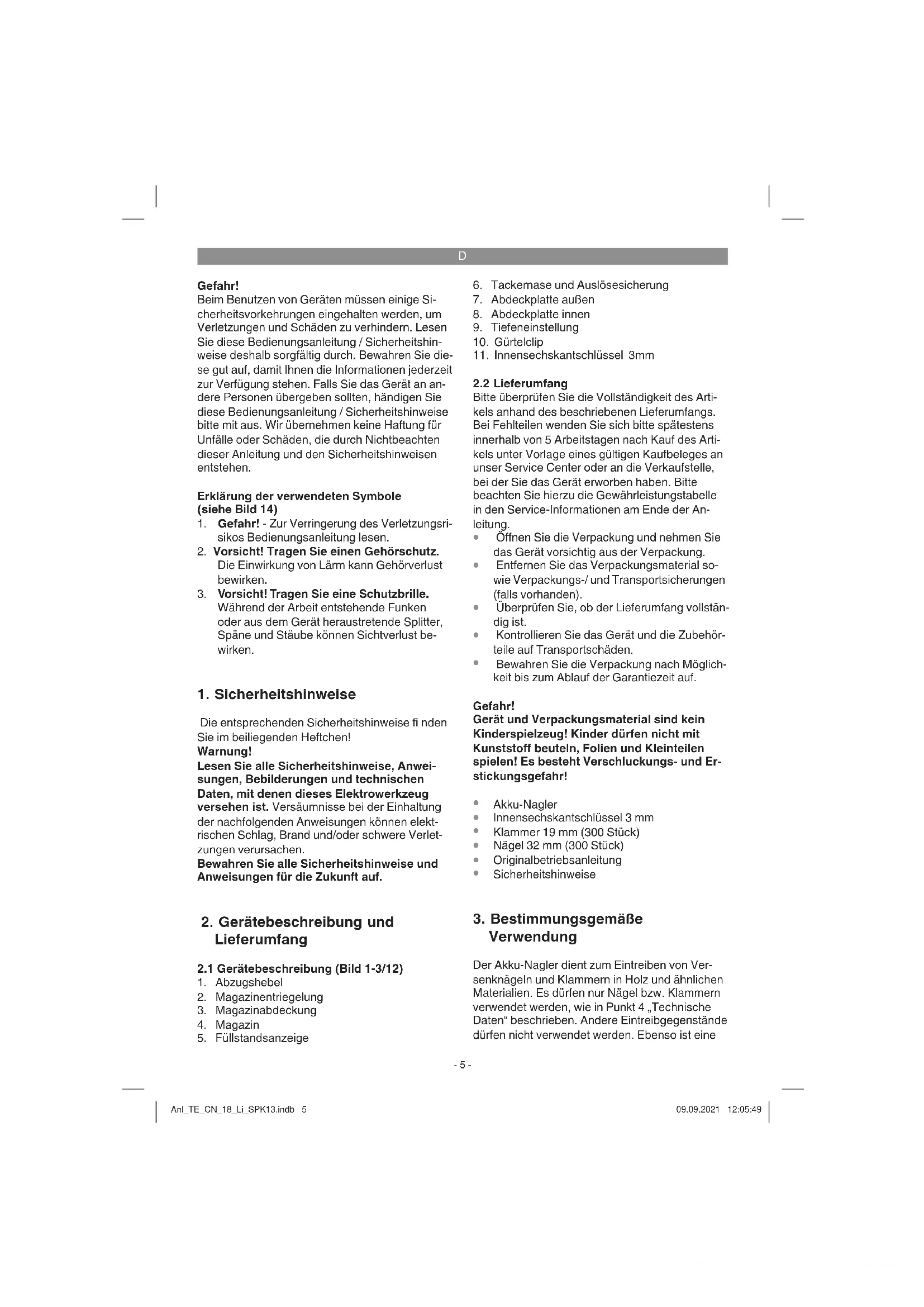

BEDIENUNGSANLEITUNG TECN 18 Li EINHELL

D Originalbetriebsanleitung Akku-Nagler

Art.-Nr.: 42.577.90 I.-Nr.: 21010

-2-

-4-

D

Gefahr!

Beim Benutzten von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit ihren die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

Erklärung der verwendeten Symbole (siehe Bild 14)

1. Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen.
2. Vorsicht! Tragen Sie einen Gehorschutz. Die Einwirkung von Larm kann Gehorverlust bewirken.
3. Vorsicht! Tragen Sie eine Schutzbrille.
   Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen!
Warning!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebildungen und technischen Daten, mit denen these Elektrowerkzeug versehen ist. Versaumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitseinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

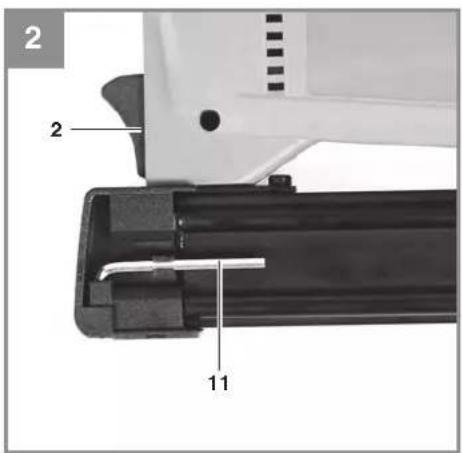

2.1 Gerätebeschreibung (Bild 1-3/12)

1. Abzugshebel
2. Magazinentriebelung
3. Magazinabdeckung
4. Magazin

5. Füllstandsanzeige

6. Tackernase und Auslösesicherung

7. Abdeckplatte auBen
8. Abdeckplatte innen
9. Tiefeneinstellung
10. Gurtelclip
11. Innensechskantschlüssel 3mm

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschrieben Lieferumfangs. Bei Fehlheiten wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Si das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochigkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Akku-Nagler
• Innensechskantschlüssel 3 mm
  Klammer 19 mm (300 Stuck)
  Nagel 32 mm (300 Stuck)
  Originalbetriebsanleitung
• Sicherheitshinweise

3. Bestimmungsgemäß Verwendung

Der Akku-Nagler dient zum Eintreiben von Versenknägeln und Klammern in Holz und ähnlichen Materialien. Es dürfen nur Nagel bzw. Klammern verwendet werden, wie in Punkt 4 „Technische Daten" beschrieben. Andere Eintreibgegenstände dürfen nicht verwendet werden. Ebenso ist eine

D

Verwendung auf harten Werkstoffen wie Stein, Metall usw. nicht zulässig.

Die Maschinearf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Fur daraus hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwirklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Spanningsversorgung Motor: 18 V d. c.

Hochstanzahl der Arbeitsgänge je Minute: 20

Klammer Breite: 5,7 mm

Klammer Lange: 16-22 mm

Klammer Dicke: 1 mm

Nagellange: 15-32 mm

Nagel Dicke: 1 mm

Gewicht: 2,1 kg

Gefahr!

Gerausch und Vibration

Die Gerausch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.

Schalldruckpegel L. 84,1dB(A)

Unsicherheit K_DA 3dB

Schalleistungspegel LwA. 95,1 dB(A)

Unsicherheit K_W 3dB

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehorverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprchend EN 60745

Schwingungsemissionswert a_h = 2,879~m / s^2 Unsicherheit K = 1,5m / s^2

Die angegeben Schwingungsgesamtwerte und die angegebenen Geräuschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektro

werkzeugs mit einem anderen verwendet werden.

Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemissionswerte konnen auch zu einer vorläufigen Einsatzung der Belastung verwendet werden.

Warning:

Die Schwingungs- und Gerauschemissionen konnen während der tatsächlichen Benutzung des Elektrowerkreugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerzeug verwendet wird, insbesondere, welche Art von Werkstück beareritet wird.

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
  Warten und reinigen Sie das Gerät regelmäßig.
  Passen Sie ihre Arbeitsweise dem Gerat an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
  Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Vorsicht!

Restrisiken

Auch wenn Sie这点 Elektrowerkzeug vorschrifsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung这点 Elektrowerkzeuges auftenen:

1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.
2. Gehorschaden, falls kin geeigneter Gehorschutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Begrenzen Sie die Arbeitszeit!

Dabei sind alle Anteile des Betriebszyklus zu berücksichtigten (beispisseweise Zeiten, in den den das Elektrowerkzeug abgeschaltet ist, und solche, in denen eszarw eingeschaltet ist, aber ohne Belastung lauft).

D

5. Vor Inbetriebnahme

Warning! Entfernen Sie den Akku vor allen Prüf- und Einstellarheiten.

Warung:
Tragen Sie beim Arbeitsen mit dem Akku-Nagler die erforderliche Schutzkleidung, insbesondere Schutzbrille.
Beachten Sie die Sicherheitsbestimmungen.

• Prufen Sie vor jedem Arbeitsbeginn den festen Sitz der Magazinabdeckung (Abb. 1/Pos.3). Reinigen Sie das Gerät gründlich und sofort nach der Arbeit.
• Prufen Sie vor jedem Arbeitsbeginn die einwandfrei Funktion der Auslösesicherung (6) sowie den festen Sitz aller Schrauben.
• Führn Sie keine Manipulationen am Eintreibgerät durch.
• Demontieren oder blockieren Sie keine Teile des Eintreibgerätes, wie z. B. eine Auslösesicherung.
  Führer Sie keine "Notreparaturen" mit ungeigneten Mitteln durch.
  Das Eintreibgerat ist regelmäßig und sacherecht nach Angaben des Herstellers zu warten.
• Vermeiden Sie jegliche Schwächung und Beschäftigung des Gerätes, z. B. durch
  a) Einschlagen oder Eingravieren,
  b) vom Hersteller nicht zugelassene UmbaumaaBnahmen,
  c) Führer an Schablonen, die aus hartem Material, z. B. Stahl, gefertigt sind,
  d) Schieben über den Fußboden,
  e) Handhabung als Hammer,
  f) jeder Art von Gewalteinwirkung.

5.1 Kontrolle der Auslösesicherung (Abb. 1)

Warning!

Entfernen Sie den Akku.

Überprüfen Sie die Auslösesicherung (6) vor jeder Benutzung. Die Auslösesicherung muss sich frei bewegen ohne zu klemmen. Die Feder der Tackernase und Auslösesicherung (6), muss die Auslösesicherung wieder zur gelösten Ausgangsposition zurückbringen. Verwenden Sie das Gerät niemals, wenn die Auslösesicherung nicht Funktioniert.

1. Entfernen Sie den Akku aus dem Gerät.
2. Entfernen Sie das Eintriebemittel aus dem Magazin (Abb. 3/Pos. 4).
3. Kontrollieren Sie, dass die Tackernase und Auslösesicherung (6) sich frei auf und ab bewegen halten.
4. Schiebern Sie den Akku wieder in das Gerät.
5. Drucken Sie die Tackernase/Auslösesicherung (6) gegen das Werkstück ohne den Abzugshebel (1) zu drucken. Das Gerätarf nicht arbeiten. Verwenden Sie das Gerät nicht, wenn es arbeitet, ohne dass der Abzugshebel (1) gedrückt wird. Verletzungsgefahr!
6. Entfernen Sie das Gerät vom Werkstück. Die Tackernase und Auslösesicherung (6) muss zur gelösten Ausgangsposition zureckehen. Drücken Sie den Abzugshebel (1). Das Gerät darf nicht arbeiten. Verwenden Sie das Gerät nicht wenn es arbeitet. Verletzungsgefahr!
7. Drücken Sie die Tackernase und Auslösesicherung (6) gegen das Werkstück und betätigten Sie den Abzugshebel (1), das Gerät arbeitet.

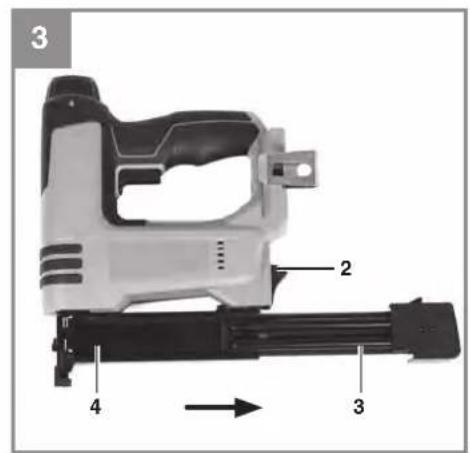

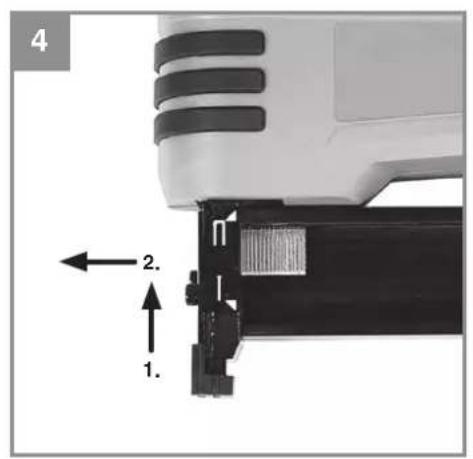

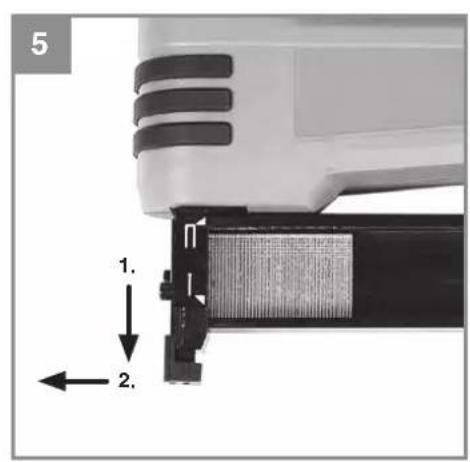

5.2 Laden von Klammern und Nageln (Abb. 2-6/Pos.4)

Warning!

Entfernen Sie den Akku.

Zum Füllen des Magazines (4) das Gerät so halten, dass die Mündung weder auf den eigenen Körpern noch auf eine andere Personen gerichtet ist.

Um das Magazin zu fullen, drucken Sie auf die Magazinentriegelung (2) undziehen die Magazinabdeckung (3) bis zum Anschlag nach hinten, siehe Bild 3.

Klammer:

Legen Sie die Klammern an den oberen Rand und schieben Sie diese nach vorn, wie in Bild 4 gezeigt.

Nagel:

Legen Sie die Nagel mit der spitzen Seite nach unter an den unteren Rand und schiben Sie diese nach vorn, wie in Bild 5 gezeigt.

Hinweis!

Der Magazinschieber muss sich ohne groBen Kraftaufwand schiben setzen. Achten Sie auf verklemmte Klammer und Nagel!

D

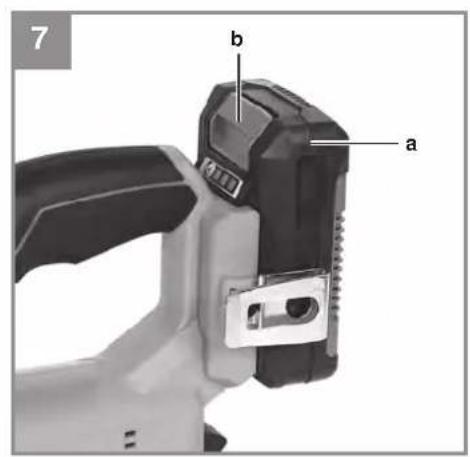

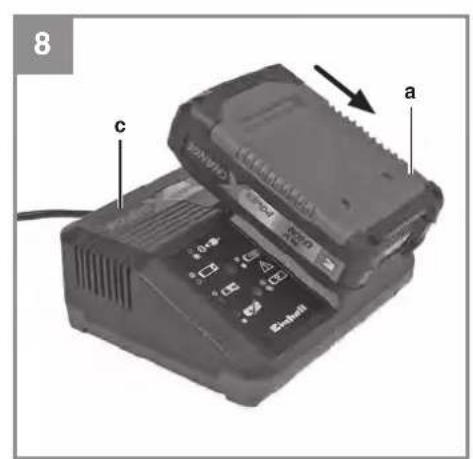

5.3 Laden des LI-Akku-Packs (Abb. 7-8)

1. Akku-Pack (a) aus dem Handgriff hereausziehen, damit die Rasttaste (b) nach unten drucken.
2. Vergleichen, ob die auf dem Typenschild angegebene Netzspannung mit der vorhanden Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegerats (c) in die Steckdose. Die grüne LED beginnnt zu blinken.
3. Schieben Sie den Akku auf das Ladegerät. Unter Punkt 10 (Anzeige Ladegerät) fühden Sie eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.

Solle das Laden des Akku-Packs nicht möglich sein, überprüfen Sieitte

ob an der Steckdose die Netzspannung vorhanden ist.
ob ein einwandfreier Kontakt an den Ladekontakten des Ladegerates vorhanden ist.

Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

das Ladegerat
und den Akku-Pack

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktieren Sieitte unseren Kundendienst oder die Verkaufsstelle,bei der das Gerat erworben wurde.

Beachten Sie beim Versand oder Entsorgung von Akkus bzw. Akkugerät, dass diese einzeln in Kunststoff beutel verpackt werden, um Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku-Packs sollen den Sie für eine rechtzeitige Wiederaufladung des Akku-Packs sorgen. Dies ist auf jeder Fall notwendig, wenn Sie feststellen, dass die Leistung des Gerats nachlässt. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des Akku-Packs!

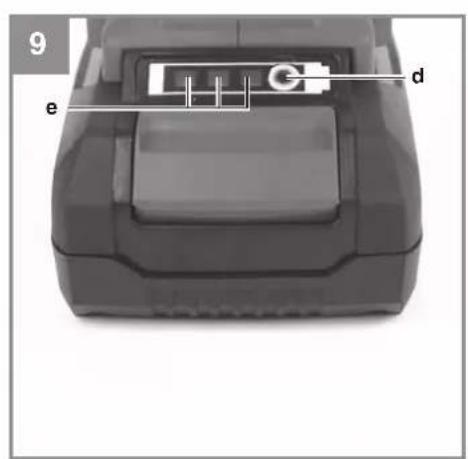

5.4 Akku-Kapazitätsanzeige (Abb. 9)

Drucken Sie auf den Schalter für Akku-Kapazitätsanzeige (d). Die Akku-Kapazitätsanzeige (e) signalisiert ihren den Ladezustand des Akkus anhand von 3 LED's.

Alle 3 LEDs leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED's blinken:

Die Temperatur des Akkus ist überscritten. Entfernen Sie den Akku vom Gerät und setzen Sie den Akku einen Tag bei Raumtemperatur liegen. Tritt der Fehler wieder auf, so wurde der Akku tiefentladen und ist defekt. Entfernen Sie den Akku vom Gerät. Ein defekter Akku darf nicht mehr verwendet bzw. geladen werden.

6. Bedienung

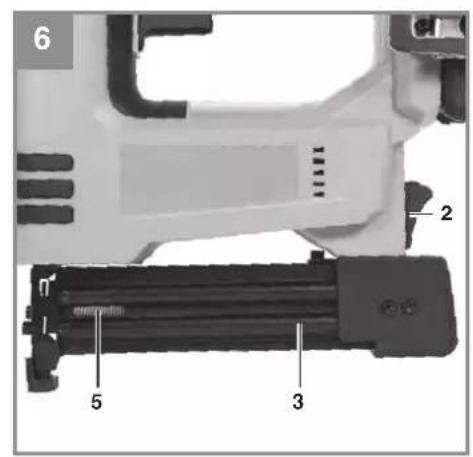

6.1 Betrieb (Bild 6)

Prufen Sie mittels der Füllstandanzeige (5) vor jeder Arbeitsbeginn, ob das Magazin Klammern / Nagel enthalt und die Magazinabdeckung(3) ordnungsgemäß verschlüssen ist.

Hinweis!

Benutzen Sie ein Probewerkstück, welches in Struktur und Materialstarke dem der zu verbindenden Werkstücke entspricht, um die gewünschte und optimale Einschlagtiefe der Klammer und Nagel zu ermitteln.

6.2 Schussauslösing (Abb. 1)

Die eingebauten Schusssicherungen verhindern eine unbeabsichtigte Schussauslösung des Akku-Naglers. Die Schussauslösung kann dazu ausgelöst werden, indem Sie den Akku-Nagler mit der Tackernase (6) auf das Material drücken und den Abzugshebel (1) betätigten.

Setzen Sie zum Tackern / Nageln den Akku-Tacker-/Nagler mit der Tackernase (6) auf das Werkstück. Ziehen Sie den Abzugshebel (1) einmal durch und halten这群 nach jedem Schuss wieder los.

Ist der Nagel oder die Klammer zu tief bzw. nicht tief genug eingeschlagen, kann die Einschlagtiefe mit der Tiefeneinstellung (Bild 1/Pos.9) eingestellt werden (siehe Punkt 6.3)

D

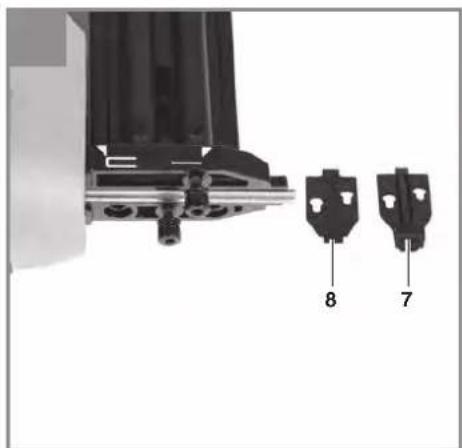

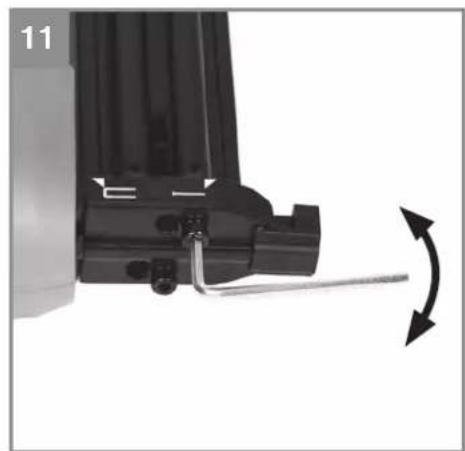

6.3 Verklemmung von Klammer/Nagel (Abb.11-12)

Solletse sich eine Klammer/Nagel im Gerat verklemmen, gehen Sie wie folgt vor:

• Entfernen Sie den Akku vom Gerät.
• Offnen Sie die Magazinabdeckung (3)
• Losen Sie die beiden Schrauben für die Abdeckplatten (7+8) wie in Bild 11 gezeigt.
• Schieberen sie die Abdeckplatten (7 + 8) bis zum Anschlag nach vorne. Dann konnen Sie die beiden Abdeckplatten nach oben hersausziehen.
  Entfernen Sie die verklemmte Klammer/Nagel
• Montieren Sie die Abdeckplatte wieder. Achten Sie hierbei auf die richtige Einbaurichtung und Reihenfolge.
• Schrauben Sie die Abdeckplatte (7) wieder fest.

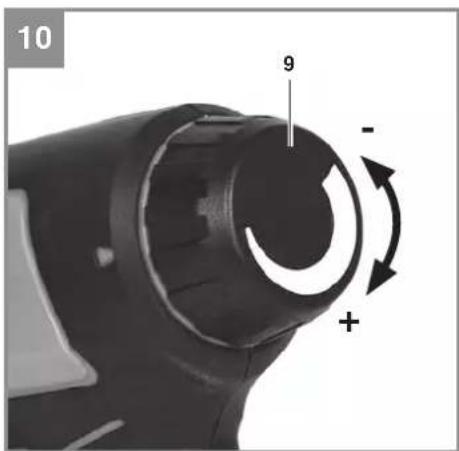

6.4 Tiefeneinstellung (Bild 10)

Das Gerat verfügbar über eine Tiefeneinstellung (Abb. 10 / Pos. 9) in Form eines Drehknopfes. Wird dieser in Richtung (+) geschraubt, werden die Klammern / Nagel tiefer eingeschieden. Um die Klammern / Nagel weniger tief einzuschieten, muss der Drehknopf in Richtung „-“ geschraubt werden.

Hinweis!

Verwenden Sie Probewerkstücke.

7. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Akku.

7.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehause so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsr- oder Lösungsmittel; diese können die Kunststoffeile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelagen kann. Das Eindringen von Wasser in ein Elek

trogerat erhöht das Risiko eines elektrischen Schlages.

7.2 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fi nden Sie unter www.Einhell-Service.com

8. Entsorgung und Wiederverwertung

Das Gerät beföndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführten werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle besteht ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ . Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

10. Anzeige Ladegerät

Anzeigestatus		Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft		Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät
An Aus Laden		Das Ladegerätlädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung konnen die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit.		Danach wird bis zur vollständigen Ladung auf eine Schonladung um-geschaltet. Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät. Maßnahme: Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade-gerät vom Netz.
Blinkt Aus Anpassungsladung		Das Ladegerät bef i ndet sich im Modus für schonende Ladung. Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr Zeit. Dies kann folgende Ursachen haben: - Akku wurde sehr lange Zeit nicht mehr geladen. - Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und 45°C. Maßnahme: Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trozdem weiter geladen werden.
Blinkt Blinkt Fehler		Ladevorgang ist nicht mehr möglich. Der Akku ist defekt. Maßnahme: Ein defekter Akku darf nicht mehr geladen werden. Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung		Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0° C) Maßnahme: Entnehmen Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20° C) auf.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung: Der Eigentümer des Elektrogerätes ist alternatively anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhl. Nicht betroften sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien besteht.

Kategorie Beispiel
Verschleiße*Akku
Verbrauchsmaterial/Verbrauchsteile*Klammern,Nägel
Fehlteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte diese Gerät davon nicht einwandfrei Funktionieren, bedauern wir thishr und bitten Sie, sich an unseren Serviciedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) besteht sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.Einhell-Service.com. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmoglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantiumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlsteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

Einhell Service - Eschenstraße 6 - 94405 Landau/Isar (Deutschland)

Einhell

SERVICE

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MOGLICHMACHER,

wir haben das Ziel, alles dazu zu tun, damit Sie mit Einhell all ihre Projekte möglich machen können. Aus thisem Grund ist Service bei uns gelebetter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetennten und persönlichen Ansprechpartnersn hat es sich der Einhell Service auf die Fahren geschrieben, Sie bei allen Fragen zu ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzmittelverfügbarkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein flächendeckendes Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind weitere unserer verfügbaren Services jetzt noch schneller und einfacher für Sie erreichen – rund um die Uhr, sieben Tage die Wonne.

ERSATZTEILE

ZUBEHOR

GARANTIEVERLANGERUNGEN

REPARATUSERVICE

SERVICE-STELLEN VOR ORT

Einhell Service

Eschenstraße 6

94405 Landau and der Isar

Telefon: [phone]

Telefax: 09951-959 1700

E-Mail: [e-mail]

Wir freuen uns auf ihren Besuch unter

GB

Danger!

Alle LED-lamper blinker:

Beskriv venligst fejlfunktionen.

DK/N

Garantibevis

Kære kunde!

Endast for EU-länder

4. Technische gegevens

Alle 3 LEDs branden:

De accu is vol geladen.

2 of 1 LED(s) branden:

De accu beschikt over voldoende restlading.

1 LED knippert:

De accu is leeg, laad de accu op.

Alle LEDs knipperen:

D Konformitätserklärung: Wir erklaren Konformität gemäß EU-Richtlinie und Normen für Artikel

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Landau/Isar, den 20.07.2021

Andreas Weichselgartner/General-Manager

NigaiYang/Product-Management

First CE:2020

Art.-No.:42.577.90

I-No.:21010
