Produkttyp	Akku-Heftgerät
Marke	Einhell
Modell	FIXETTO 1840 S
Gewicht	2,1 kg
Stromversorgung	Lithium-Ionen-Akku 18 V DC
Klammerbreite	5,5 – 6,1 mm
Klammerlänge	10 – 40 mm
Klammerstärke	1,25 mm
Maximale Anzahl von Vorgängen pro Minute	60
Schalldruckpegel	84 dB(A) (K=3 dB)
Schallleistungspegel	95 dB(A) (K=3 dB)
Vibrationsemissionswert	4,89 m/s² (K=1,5 m/s²)
Betriebsart	Einzelschuss und Dauerbetrieb
Tiefeneinstellung	Ja, über Einstellring
LED-Leuchte	Ja, Arbeitsbereichsbeleuchtung
Gürtelclip	Ja, für praktischen Transport
Sicherheit	Auslösesicherheitsmechanismus, Schutz vor unbeabsichtigtem Auslösen
Pflege	Mit einem feuchten Tuch und milder Seife reinigen; keine aggressiven Reinigungsmittel verwenden; kein Wasser ins Innere gelangen lassen
Garantie	2 Jahre (gemäß Bedingungen)
Kundendienst	Einhell France SAS, ZAC Paris Nord, 22 Avenue des Nations – Le Rabelais, BP 59018 – 93420 Villepinte

Häufig gestellte Fragen - FIXETTO 1840 S EINHELL

Wie lade ich den Akku des Einhell FIXETTO 1840 S Heftgeräts?

Entnehmen Sie den Akku aus dem Griff, indem Sie die Rasttaste drücken. Schließen Sie das Ladegerät an eine Steckdose an (überprüfen Sie die Spannung) und setzen Sie den Akku ein. Die grüne LED blinkt während des Ladevorgangs; wenn sie dauerhaft leuchtet, ist der Akku voll geladen. Laden Sie keinen heißen oder kalten Akku (lassen Sie ihn auf Raumtemperatur abkühlen).

Wie lege ich Heftklammern in das FIXETTO 1840 S Heftgerät ein?

Entfernen Sie zuerst den Akku. Drücken Sie die Magazinverriegelung und ziehen Sie die Abdeckung bis zum Anschlag nach hinten. Setzen Sie die Klammern von unten in das Magazin ein, dabei die angegebene Richtung beachten. Schließen Sie die Abdeckung, bis sie einrastet.

Wie stelle ich die Eintreibtiefe der Klammern ein?

Verwenden Sie den Tiefeneinstellring (Pos. 9) an der Vorderseite des Geräts. Drehen Sie ihn in Richtung des Symbols « + », um tiefer einzutreiben, oder in Richtung « - » für eine flachere Eintreibung. Testen Sie an einem Materialrest, um die optimale Einstellung zu finden.

Was tun bei einer Klammerstauung?

Entfernen Sie den Akku. Öffnen Sie die Magazinabdeckung. Schrauben Sie die vier Schrauben der äußeren Abdeckplatte (Pos. 7) heraus und nehmen Sie die Platte ab. Entfernen Sie die festgeklemmte Klammer. Setzen Sie die Platte in der richtigen Reihenfolge wieder ein und schrauben Sie sie fest. Schließen Sie das Magazin.

Wie wechsle ich vom Einzelschuss- in den Dauerbetrieb?

Suchen Sie den Schalter für Einzelschuss/Dauerbetrieb (Pos. 11) am Gerät. Für Einzelschuss stellen Sie ihn auf die Position « Einzelschuss ». Für Dauerbetrieb wählen Sie « Dauerbetrieb »: Halten Sie den Abzug gedrückt, und das Gerät feuert bei jedem Druck auf das Material, bis Sie loslassen.

Welche Sicherheitsmaßnahmen sind zu beachten?

Tragen Sie stets eine Schutzbrille und einen Gehörschutz. Richten Sie das Heftgerät niemals auf sich oder andere. Überprüfen Sie vor jedem Gebrauch die einwandfreie Funktion des Auslösesicherheitsmechanismus. Entfernen Sie den Akku bei allen Eingriffen (Einstellung, Reinigung, Beseitigung von Stauungen).

Welche Klammern kann ich verwenden?

Verwenden Sie Klammern mit einer Breite von 5,5 bis 6,1 mm, einer Länge von 10 bis 40 mm und einer Stärke von 1,25 mm. Verwenden Sie nur qualitativ hochwertige Klammern, die für das Akku-Heftgerät geeignet sind, niemals andere Teile.

Wie pflege ich das Heftgerät?

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas milder Seife. Verwenden Sie keine aggressiven Chemikalien. Achten Sie darauf, dass kein Wasser ins Innere gelangt. Halten Sie die Lüftungsschlitze sauber. Entfernen Sie nach jedem Gebrauch den Akku und lagern Sie das Gerät an einem trockenen und frostfreien Ort.

Warum lädt der Akku nicht?

Überprüfen Sie, ob Netzspannung an der Steckdose anliegt. Stellen Sie sicher, dass die Kontakte des Ladegeräts und des Akkus sauber und in gutem Zustand sind. Wenn der Akku zu heiß oder zu kalt ist, lassen Sie ihn auf Raumtemperatur (ca. 20 °C) abkühlen, bevor Sie ihn laden. Wenn das Problem weiterhin besteht, könnte der Akku defekt sein; wenden Sie sich an den Kundendienst.

Wie lang ist die Garantiezeit und wie aktiviere ich sie?

Die Garantie beträgt 2 Jahre ab Kaufdatum. Zur Aktivierung bewahren Sie Ihren Kaufbeleg (Kassenbon, Rechnung) auf. Im Falle eines Mangels melden Sie den Fall auf der Website www.Einhell-Service.com, schildern Sie das Problem genau und fügen Sie den Kaufbeleg bei.

BEDIENUNGSANLEITUNG FIXETTO 1840 S EINHELL

D Originalbetriebsanleitung Akku-Tacker

SLO Originalna navodila za uporabo Akumulatorski sponkač

Art.-Nr.: 42.577.85 I.-Nr.: 21034

-2-

D

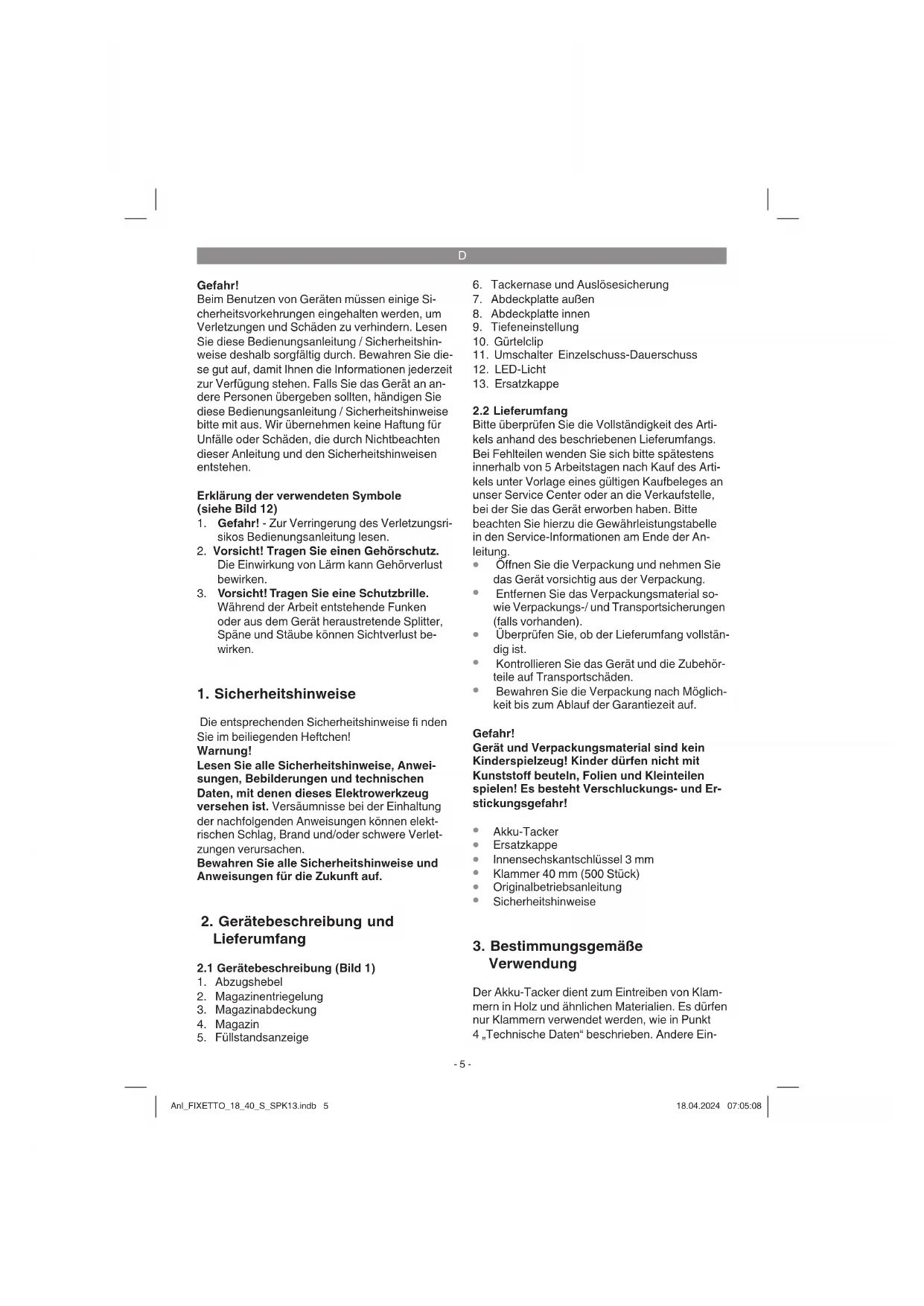

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit Ihr den Informationen jederzeit zur Verflügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, handigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

Erklärung der verwendeten Symbole (siehe Bild 12)

1. Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen.
2. Vorsicht! Tragen Sie einen Gehorschutz. Die Einwirkung von Larm kann Gehorverlust bewirken.
3. Vorsicht! Tragen Sie eine Schutzbrille. Wahrend der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen!
Warning!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebildungen und technischen Daten, mit denen these Elektrowerkzeug versehen ist. Versaumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

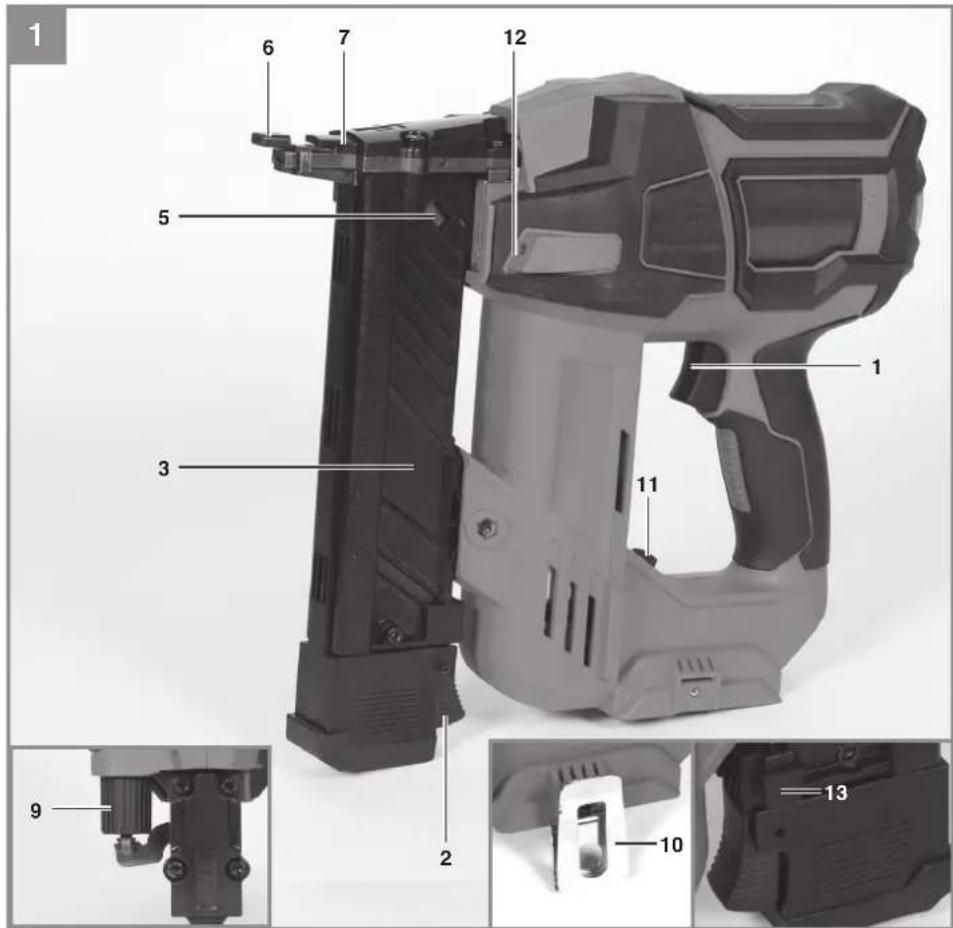

2.1 Gerätebeschreibung (Bild 1)

1. Abzugshebel
2. Magazinentriebelung
3. Magazinabdeckung
4. Magazin

5. Fullstandsanzeige

6. Tackernase und Auslösesicherung

7. Abdeckplatte außen
8. Abdeckplatte innen
9. Tiefeneinstellung
10. Gurtelclip
11. Umschalter Einzelschuss-Dauerschuss
12. LED-Licht
13. Ersatzkappe

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

Akku-Tacker
Ersatzkappe
- Innensechskantschlüssel 3 mm
Klammer 40 mm (500 Stuck)
Originalbetriebsanleitung
- Sicherheitschinweise

3. Bestimmungsgemäß Verwendung

Der Akku-Tacker dient zum Eintreiben von Klammern in Holz und ähnlichen Materialien. Es dürfen nur Klammern verwendet werden, wie in Punkt
4. "Technische Daten" beschrieben. Andere Ein

D

treibgegenstände)durfen nicht verwendet werden. Ebenso ist eine Verwendung auf harten Werkstoffen wie Stein, Metall usw. nicht zulässig.

Die Maschine scarf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

4. Technische Daten

Spanningsversorgung Motor: 18 V d. c.
Hochstanzahl der Arbeitsgänge je Minute: 60
Klammer Breite: 5,5-6,1 mm
Klammer Länge: 10-40 mm
Klammer Dicke: 1,25 mm
Gewicht: 2,1 kg

Gefahr!

Gerausch und Vibration

Die Gerausch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.

Schalldruckpegel LpA .84dB(A)
Unsicherheit KpA 3dB
Schalleistungspegel LWA .95dB(A)
Unsicherheit KWA 3dB

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehorverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745

Schwingungsemissionswert a_n = 4,89m / s^2 Unsicherheit K = 1,5m / s^2

Die angegeben Schwingungsgesamtwerte und die angegebenen Gerauschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und konnen zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemissionswerte konnen auch zu einer vorläufig gen Einschätzung der Belastung verwendet werden.

Warning:

Die Schwingungs- und Gerauschemissionen konnen während der tatsächlichen Benutzung des Elektrowerkreugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektronwerkeug verwendet wird, insbesondere, welche Art von Werkstück bearerweit wird.

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
• Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
  Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Vorsicht!

Restrisiken

Auch wenn Sie这点 Elektrowerkzeug vorschrifsmäßig bedieten, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung这点 Elektrowerkzeuges aufreten:

1. Lungenschäden, falls keine geeignete Staub-schutzmaske getragen wird.
2. Gehorschaden, falls kin geeigneter Gehorschutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Begrenzen Sie die Arbeitszeit!

Dabei sind alle Anteile des Betriebszyklus zu berücksichtigten (beispiselsweise Zeiten, in den das Elektrowerkzeug abgeschaltet ist, und solche, in denen eszarw eingeschaltet ist, aber ohne Belastung lauft).

D

5. Vor Inbetriebnahme

Warning!

Entfernen Sie den Akku vor allen Prüf- und Einstellarheiten.

Warning:

Tragen Sie beim Arbeiten mit dem AkkuTacker die erforderliche Schutzkleidung, insbesondere Schutzbrille. Beachten Sie die Sicherheitsbestimmungen.

• Prufen Sie vor jedem Arbeitsbeginn den festen Sitz der Magazinabdeckung (Abb. 1/Pos.3). Reinigen Sie das Gerät gründlich und sofort nach der Arbeit.
• Prufen Sie vor jedem Arbeitsbeginn die einwandfrei Funktion der Auslösesicherung (6) sowie den festen Sitz aller Schrauben.
• Führn Sie keine Manipulationen am Eintreibgerät durch.
• Demontieren oder blockieren Sie keine Teile des Eintreibgerätes, wie z. B. eine Auslösesicherung.
  Führer Sie keine "Notreparaturen" mit ungeigneten Mitteln durch.
  Das Eintreibgerat ist regelmäßig und sicherecht nach Angaben des Herstellers zu warten.
• Vermeiden Sie jegliche Schwächung und Beschäftigung des Gerätes, z. B. durch
  a) Einschlagen oder Eingravieren,
  b) vom Hersteller nicht zugelassene Umbau-maßnahmen,
  c) Führer an Schablonen, die aus hartem Material, z. B. Stahl, gefertigt sind,
  d) Schieben über den Fußboden,
  e) Handhabung als Hammer,
  f) jeder Art von Gewalteinwirkung.

5.1 Kontrolle der Auslösesicherung (Abb. 1)

Warning!

Entfernen Sie den Akku.

Überprüfen Sie die Auslösesicherung (6) vor jeder Benutzung. Die Auslösesicherung muss sich frei bewegen ohne zu klemmen. Die Feder der Tackernase und Auslösesicherung (6), muss die Auslösesicherung wieder zur gelösten Ausgangsposition zurückbringen. Verwenden Sie das Gerät niemals, wenn die Auslösesicherung nicht Funktioniert.

1. Entfernen Sie den Akku aus dem Gerät.
2. Entfernen Sie das Eintriebemittel aus dem Magazin (Abb. 3/Pos. 4).
3. Kontrollieren Sie, dass die Tackernase und Auslösesicherung (6) sich frei auf und ab wegen halten.
4. Schiebern Sie den Akku wieder in das Gerät.
5. Drucken Sie die Tackernase/Auslösesicherung (6) gegen das Werkstück ohne den Abzugshebel (1) zu drucken. Das Gerätarf nicht arbeiten. Verwenden Sie das Gerät nicht, wenn es arbeitet, ohne dass der Abzugshebel (1) gedrückt wird. Verletzungsgefahr!
6. Entfernen Sie das Gerät vom Werkstück. Die Tackernase und Auslösesicherung (6) muss zur gelösten Ausgangsposition zureckehen. Drücken Sie den Abzugshebel (1). Das Gerät darf nicht arbeiten. Verwenden Sie das Gerät nicht wenn es arbeitet. Verletzungsgefahr!
7. Drucken Sie die Tackernase und Auslösesicherung (6) gegen das Werkstück und betätigten Sie den Abzugshebel (1), das Gerät arbeitet.

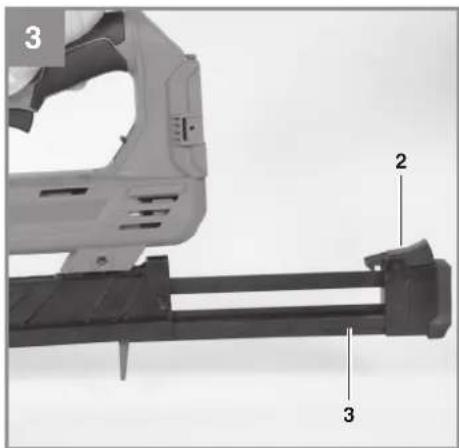

5.2 Laden von Klammern (Abb. 2-4/ Pos. 4)

Warning!

Entfernen Sie den Akku.

Zum Füllen des Magazines (4) das Gerät so halten, dass die Mündung weder auf den eigenern Körpern noch auf eine andere Personen gerichtet ist.
Um das Magazin zu fullen, drucken Sie auf die Magazinentriegelung (2) undziehen die Magazinabdeckung (3) bis zum Anschlag nach hinten, siehe Bild 3.
Klammer:

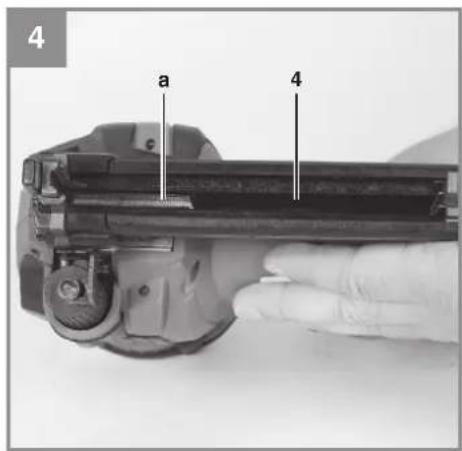

Legen Sie die Klammern (a) von unter in das Magazin (4) wie in Bild 4 gezeigt.

Hinweis!

Der Magazinschieber muss sich ohne große Kraftaufwand schiben setzen. Achten Sie auf verklemmte Klammer!

D

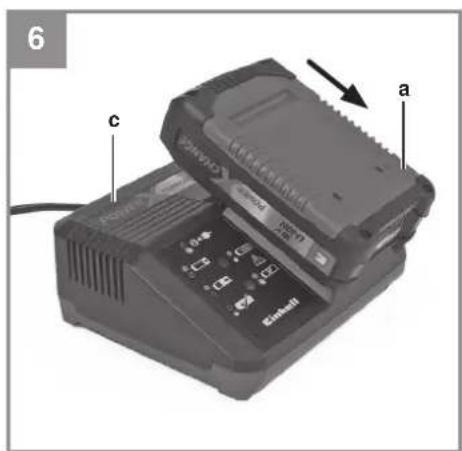

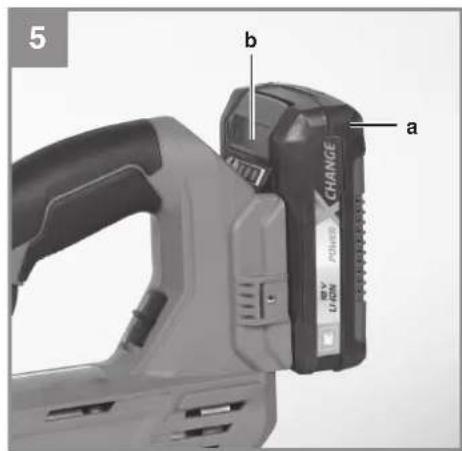

5.3 Laden des LI-Akku-Packs (Abb. 5-6)

1. Akku-Pack (a) aus dem Handgriff hers ausziehen, damit die Rasttaste (b) nach unter drucken.
2. Vergleichen, ob die auf dem Typenschild angegebene Netzpannung mit der vorhanden Netzpannung übereinstimmt. Stecken Sie den Netzstecker des Ladegerats (c) in die Steckdose. Die grüne LED beginnt zu blinken.
3. Schieberen Sie den Akku auf das Ladegerät.

Unter Punkt 10 (Anzeige Ladegerät) fienden Sie eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.

Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sieitte

ob an der Steckdose die Netzspannung vorhanden ist.
ob ein einwandfreier Kontakt an den Ladekontakten des Ladegerates vorhanden ist.

Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

das Ladegerat

und den Akku-Pack

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktieren Sieitte unseren Kundendienst oder die Verkaufsstelle, bei der das Gerat erworben wurde.

Beachten Sie beim Versand oder Entsorgung von Akkus bzw. Akkugerät, dass diese einzeln in Kunststoff beutel verpackt werden, um Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku-Packs sollenn Sie für eine rechtzeitige Wiederauf-ladung des Akku-Packs sorgen. Dies ist auf jedem Fall notwendig, wenn Sie feststellen, dass die Leistung des Gerats nachlasset. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des Akku-Packs!

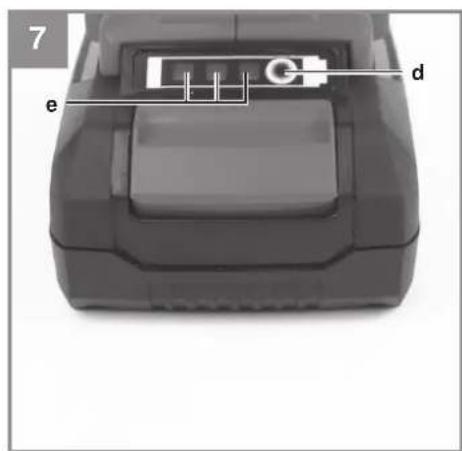

5.4 Akku-Kapazitätsanzeige (Abb. 7)

Drucken Sie auf den Schalter für Akku-Kapazitätsanzeige (d). Die Akku-Kapazitätsanzeige (e) signalisiert ihren den Ladezustand des Akkus anhand von 3 LED's.

Alle 3 LEDs leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED's blinken:

Die Temperatur des Akkus ist überscritten. Entfernen Sie den Akku vom Gerät und setzen Sie den Akku einen Tag bei Raumtemperatur liegen. Tritt der Fehler wieder auf, so wurde der Akku tiefentladen und ist defekt. Entfernen Sie den Akku vom Gerät. Ein defekter Akku darf nicht mehr verwendet bzw. geladen werden.

6. Bedienung

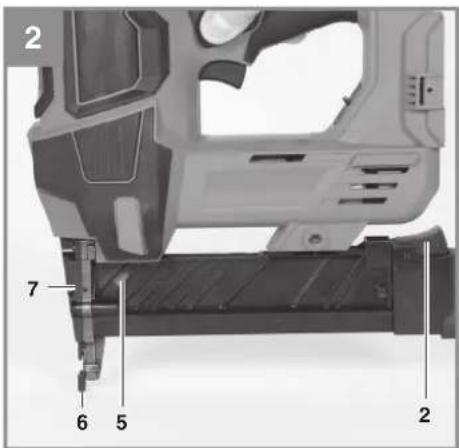

6.1 Betrieb (Bild 2)

Prufen Sie mittels der Fülstandanzeige (5) vor jeder Arbeitsbeginn, ob das Magazin Klammern enthalt und die Magazinabdeckung(3) ordnungsgemäß verschlossen ist.

Hinweis!

Benutzen Sie ein Probewerkstück, welche in Struktur und Materialstärke dem der zu verbindenden Werkstücke entspricht, um die gewünschte und optimale Einschlagtiefe der Klammer zu ermitteln.

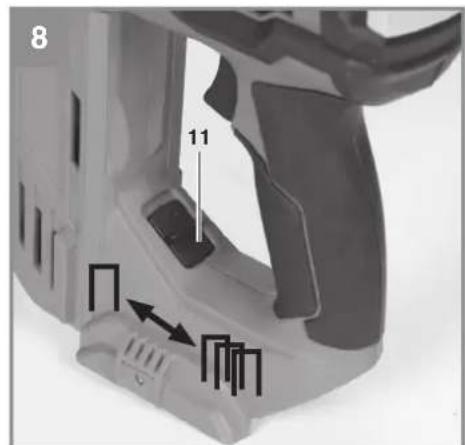

6.2 Schussauslösing (Abb. 1)

Die eingebauten Schusssicherungen verhindern eine unbeabsichtigte Schussauslösung des Akku-Tackers. Die Schussauslösung kann daher nur ausgelöst werden, indem Sie den Akku-Tacker mit der Tackernase (6) auf das Material drücken und den Abzugshebel (1) betätigten.

Einzelschuss

Stellen Sie den Umschalter Einzelschuss-Dauer-schuss (11) auf Einzelschuss.

Setzen Sie zum Tackern den Akku-Tacker mit der Tackermase (6) auf das Werkstück. Ziehen Sie den Abzugshebel (1) einmal durch und halten这群 von den Schuss wieder los.

Dauerschuss

Stellen Sie den Umschalter Einzelschuss-Dauerschuss (11) auf Dauerschuss.

Ziehen und halten Sie den Abzugshebel (1). Der Akku-Tacker gibt nun bei jedem Aufsetzen der

D

Auslösesicherung (6) auf das Werkstück einen Schuss ab bis der Abzugshebel (1) losgelassen wird.

Ist die Klammer zu tief bzw. nicht tief genug eingeschlagen, kann die Einschlagtiefe mit der Tiefeneinstellung (Bild 1/Pos.9) eingestellt werden (siehe Punkt 6.4)

Achtung!

Um eine Überhitzung des Akku-Tackers zu vermeiden, muss nach ca. 500 Schuss im Dauerbetrieb eine Pause von 20 Minuten eingehalten werden.

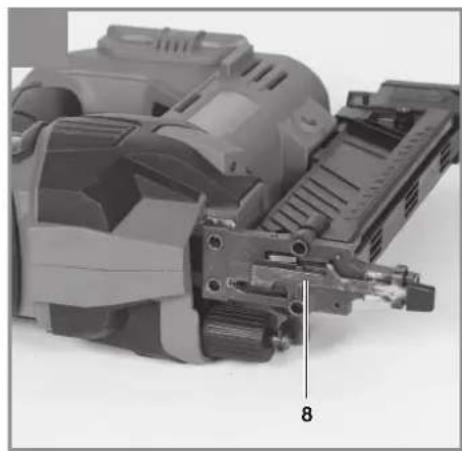

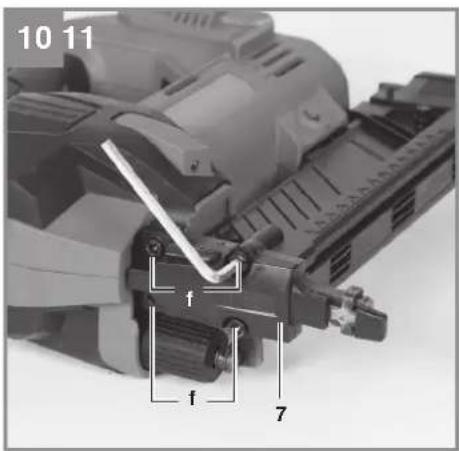

6.3 Verklemmung von Klammer (Abb.10-11)

Sollte sich eine Klammer im Gerät verklemmen, gehen Sie wie folgt vor:

Entfernen Sie den Akku vom Gerät.
- Offnen Sie die Magazinabdeckung (3)
- Losen Sie die vier Schrauben für die Abdeckplatz (7) wie in Bild 10 gezeigt.
Entfernen sie die Abdeckplatte (7).
Entfernen Sie die verklemmte Klammer
Montieren Sie die Abdeckplatte wieder. Achten Sie hierbei auf die richtige Einbaurichtung und Reihenfolge.
- Schrauben Sie die Abdeckplatte (7) wieder fest.

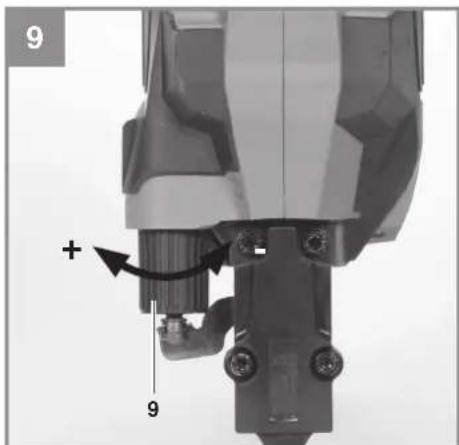

6.4 Tiefeneinstellung (Bild 9)

Das Gerät verfügbar über eine Tiefeneinstellung (Abb. 9/Pos.9) in Form eines Drehknopfes. Wird dieser in Richtung (+) geschraubt, werden die Klammern tiefer eingeschiedschem. Um die Klammern weniger tieinzuschieben, muss der Drehknopf in Richtung „geachaubt werden.

Hinweis!

Verwenden Sie Probewerkstücke.

7. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Akku.

7.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
  Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese können die Kunststoffeile des Gerätes angreifen. Achen Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

7.2 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
- Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Infos fnden Sie unter www.Einhell-Service.com

8. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführten werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehörend nicht in den Hausmüll. Zur fachgerechten Entsorgung soll das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle besteht ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ . Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

D

10. Anzeige Ladegerät

Anzeigestatus		Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft		Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät
An Aus Laden		Das Ladegerätlädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten fienden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung konnen die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit. (READY TO GO)		Danach wird bis zur vollständigen Ladung auf eine Schonladung um-geschaltet. Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät. Maßnahme: Entnehmer Sie den Akku aus dem Ladegerät. Trennen Sie das Lade-gerät vom Netz.
Blinkt Aus Anpassungsladung		Das Ladegerät befni ndet sich im Modus für schonende Ladung. Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr Zeit. Dies kann folgende Ursachen haben: - Akku wurde sehr lange Zeit nicht mehr geladen. - Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und 45°C. Maßnahme: Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler		Ladevorgang ist nicht mehr möglich. Der Akku ist defekt. Maßnahme: Ein defekter Akku darf nicht mehr geladen werden. Entnehmer Sie den Akku aus dem Ladegerät.
An An Temperaturstörung		Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0° C) Maßnahme: Entnehmer Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20° C) auf.

D

Nur für EU-Länder

Das Symbol des durchgestrichen Mülleimers besagt, dass ces Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer getrennten Sammlung zugeführrt werden muss.

Zur Rückgabe stehen in Ihrer Höhe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von Ihrer Stadt- bzw. Kommunalverwaltung erhalten.

Auch Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet unentgeltlich alte Elektro- und Elektronikgeräte zurückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzter ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzu erhönen sowie ohne Kauf eines Elektro- oder Elektronikgerätes auf Verlangen des Endnutzers bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung länger als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zurückzu erhönen. Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln gelten als Verkaufsflächen des Vertrebers alle Lager- und Versandflächen. Informieren Sie sich auch bei ihrem Handl über die Rücknahmagemlichkeiten vor Ort.

Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthalt, sind Sie selbst für deren Lösung verantwortlich, bevor Sie es zurückgeben.

Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmer Sie die此种 beite alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zusückgeben, und führen diese einer separaten Sammlung zu.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen VerschleiB unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Kategorie Beispiel
Verschleiße*Akku
Verbrauchsmaterial/Verbrauchsteile*Klammern
Fehlteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte这点 Gerat dennoch einmal nicht einwandfrei Funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch Telefonisch uber die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantieansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die these Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. These Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen ihrer Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an dem von Ihnen in der Europäischen Union erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel oder den Austausch des Geräts beschränkt.itte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war. Bei Antikel unter dem Brand „Professional" gilt der Ausschluss fur den gewerblichen, handwerklichen oder beruflichen Einsatz nicht.
3. Von unserer Garantie ausgenommen sind:

Schaden am Gerat, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Gerats an anomale Umweltbedingungen oder durch mangelnde Pflege und Wartung entstanden sind.
Schaden am Gerat, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehor), Eindringen von Fremdkörpm in das Gerät (wie z.B. Sand, Steine oder Staub, ...) Transportschaden, Gewaltanwendung oder Fremdeinwirkungen (wie z.B. Schaden durch Herunterfallen) entstanden sind.
Schaden am Gerat oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleiß zureckzuführen sind. Beispelsweise unterliegen Akkus und Akkupacks einem natürlichen Verschleiß und sind konstruktionsbedingte auf eine begrenzte Zyklenzahl ausgelegt. Der Verschleiß wird insbesondere durch abverlangte Lasten, Ladegeschwindigkeiten aber auch durch Exposition gegenüber Hitze, Kälte, Vibration und StöBe negativ beeinflusst.

1. Die Garantiezeit beträgt 2 Jahre und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Geräts führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort Services.
2. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www. Einhell-Service.com. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund einer mangelnden Zuordnungsmoglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.
3. Wenn Sie das Gerät in ein anderes Land der Europäischen Union verbracht haben als das Land, in dem Sie das Gerät erworben haben, erbringen wir die Garantieleistung durch einen dORTigen Servicepartner. Bei Verbringung außerhalb der Europäischen Union besteht kein Garantieanspruch.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch unsere Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse. Für Verschleib-, Verbrauchs- und Fehlsteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-InFORMATIONen dieser Bedienungsanleitung.

Garantiegeber ist: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Deutschland) Der Service wird erbracht durch: Einhell Service, Eschenstraße 6, 94405 Landau / Isar

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MOGLICHMACHER,

wir haben das Ziel, alles dazu zu tun, damit Sie mit Einhell all ihre Projekte möglich machen können. Aus thisem Grund ist Service bei uns gelebetter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahren geschrieben, Sie bei allen Fragen zu ihrem Produkt zu unterstützen. Dazu gehort ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfügbarkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein flachendeckendes Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind weitere unserer verfügbarbaren Services jetzt noch schneller und einfacher für Sie erreichen – rund um die Uhr, sieben Tage die Wonne.

Einhell Service

Eschenstraße 6

94405 Landau an der Isar

Telefon:[phone]

Telefax: 09951-9591700

E-Mail: [e-mail]

Wir freuen uns auf ihren Besuch unter

GB

Danger!

Alle LED-lamper blinker:

Beskriv venligst fejlfunktionen.

Garantibevis

Kære kunde!

Beskriv den felaktiga Funktionen.

S

Garantibevis

Basta kund,

4. Technische gegevens

Alle 3 LEDs branden:

De accu is vol geladen.

2 of 1 LED(s) branden:

De accu beschicht over voldoende restlading.

1 LED knippert:

De accu is leeg, laad de accu op.

Alle LEDs knipperen:

Mittausvirhe Kw 3 dB

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Landau/Isar, den 11.03.2024

Andreas Weichselgarber/General-Manager

Notes: Young

NigelYang/Product-Management

First CE:2022

Art-No.:42.577.85

I-No.:21034
