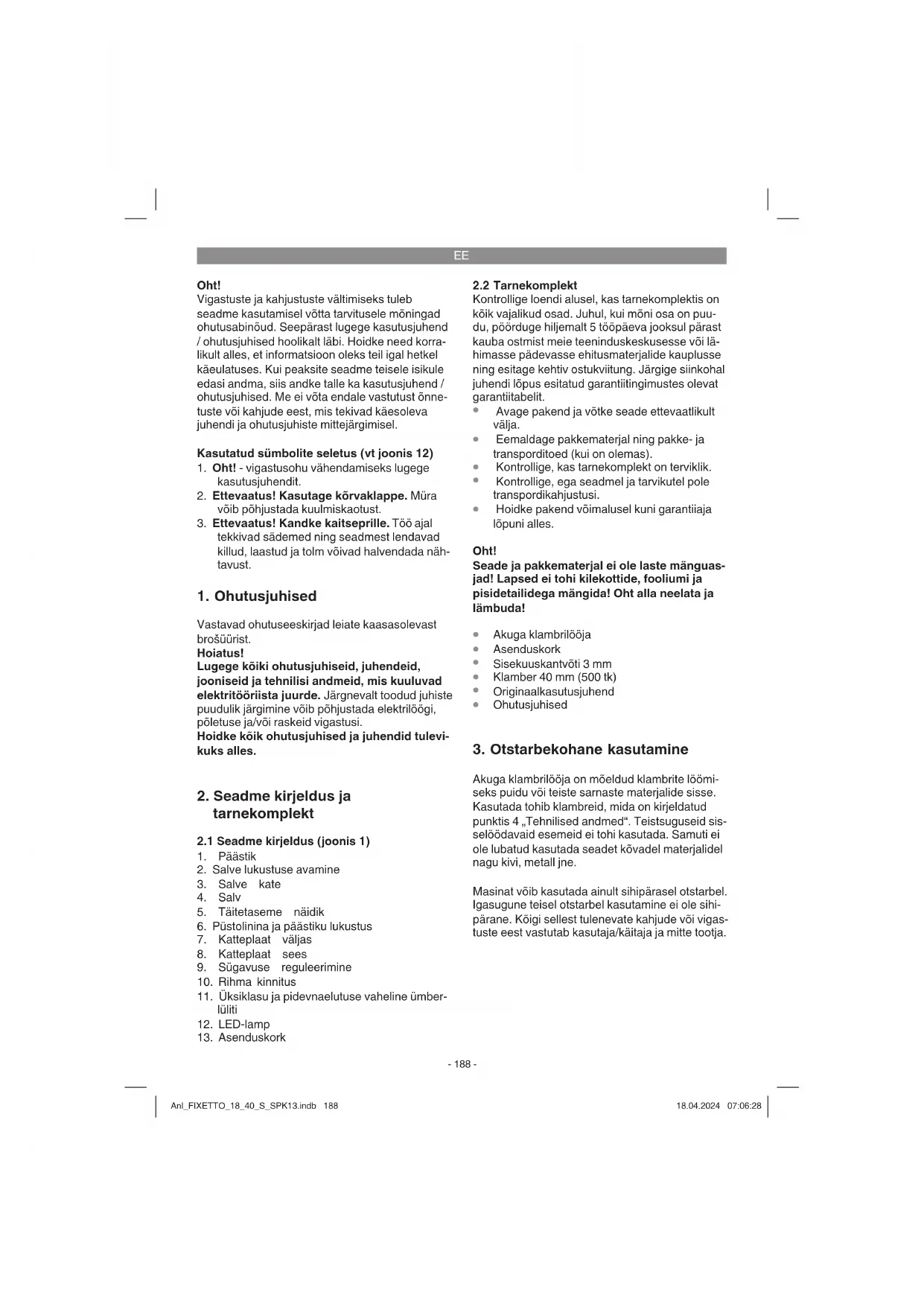

KASUTUSJUHEND FIXETTO 1840 S EINHELL

Oht! Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korra- likult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust õnne- tuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel. Kasutatud sümbolite seletus (vt joonis 12)

1. Oht! - vigastusohu vähendamiseks lugege

2. Ettevaatus! Kasutage kõrvaklappe. Müra

võib põhjustada kuulmiskaotust.

3. Ettevaatus! Kandke kaitseprille. Töö ajal

tekkivad sädemed ning seadmest lendavad killud, laastud ja tolm võivad halvendada näh- tavust.

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist. Hoiatus! Lugege kõiki ohutusjuhiseid, juhendeid, jooniseid ja tehnilisi andmeid, mis kuuluvad elektritööriista juurde. Järgnevalt toodud juhiste puudulik järgimine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid tulevi- kuks alles.

2. Seadme kirjeldus ja

2.1 Seadme kirjeldus (joonis 1)

5. Täitetaseme näidik

6. Püstolinina ja päästiku lukustus

7. Katteplaat väljas

9. Sügavuse reguleerimine

11. Üksiklasu ja pidevnaelutuse vaheline ümber-

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puu- du, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lä- himasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

Avage pakend ja võtke seade ettevaatlikult välja.

Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.

Hoidke pakend võimalusel kuni garantiiaja lõpuni alles. Oht! Seade ja pakkematerjal ei ole laste mänguas- jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

Originaalkasutusjuhend

3. Otstarbekohane kasutamine

Akuga klambrilööja on mõeldud klambrite löömi- seks puidu või teiste sarnaste materjalide sisse. Kasutada tohib klambreid, mida on kirjeldatud punktis 4 „Tehnilised andmed“. Teistsuguseid sis- selöödavaid esemeid ei tohi kasutada. Samuti ei ole lubatud kasutada seadet kõvadel materjalidel nagu kivi, metall jne. Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihi- pärane. Kõigi sellest tulenevate kahjude või vigas- tuste eest vastutab kasutaja/käitaja ja mitte tootja. Anl_FIXETTO_18_40_S_SPK13.indb 188Anl_FIXETTO_18_40_S_SPK13.indb 188 18.04.2024 07:06:2818.04.2024 07:06:28EE

................................................3 dB Kasutage kõrvaklappe. Müra võib põhjustada kuulmiskaotust. Võnke koguväärtused (kolme suuna vektorsum- ma) on kindlaks määratud standardi EN 60745 järgi. Võngete emissiooniväärtus a

Esitatud võnke koguväärtused ja müra emis- siooniväärtus on mõõdetud standardiseeritud testimismeetodi järgi ja seda võib kasutada võrd- luseks mõne teise elektritööriista võngete emissi- ooniväärtusega. Märgitud võnke koguväärtusi ja müra emissiooni- väärtusi saab kasutada ka koormuse esialgseks hindamiseks. Hoiatus! Võnke ja müra emisiooniväärtused võivad elektritööriista tegeliku kasutamise ajal erineda etteantud väärtustest, sõltuvalt elektritööriista kasutamise viisist, eelkõige sellest, millist detaili töödeldakse. Piirake müra teket ja vibratsiooni miinimu- mini!

Kasutage ainult täiesti korras seadmeid.

Hooldage ja puhastage seadet korrapäraselt.

Kohandage oma töömeetodid seadmega.

Ärge koormake seadet üle.

Lülitage seade välja, kui seda ei kasutata. Ettevaatus! Jääkriskid Ka siis, kui te kasutate elektritööriista eeskir- jadekohaselt, jääb jääkriskide oht alati püsi- ma. Esineda võivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad ohud:

1. Kopsukahjustused juhul, kui ei kanta sobivat

2. Kuulmiskahjustused juhul, kui ei kanta sobivat

3. Tervisekahjustused, mis tulenevad käte

vibreerimisest juhul, kui seadet kasutatakse pikema aja jooksul või seda ei kasutata ega hooldata nõuetele vastavalt. Oht! See elektriseade tekitab töö ajal elektromag- netilise välja. See väli võib teatud asjaoludel kahjustada aktiivseid või passiivseid meditsiinilisi implantaate. Selleks et vähendada raskete või surmavate vigastuste ohtu, soovitame meditsiini- liste implantaatidega isikutel enne seadme kasut- amist pidada nõu arsti ning implantaadi tootjaga.

5. Enne kasutuselevõttu

Hoiatus! Eemaldage aku iga kord enne kontrollimist ja reguleerimist. Hoiatus! Kandke klambrilööjaga töötades vajalikku kaitseriietust, eriti kaitseprille. Järgige ohutusnõudeid.

Kontrollige iga kord enne töötamise algust, kas salve kate on korralikult kinnitatud (joo- nis 1/ 3). Puhastage seade hoolikalt ja kohe pärast töötamist.

Kontrollige iga kord enne töö algust, kas päästiku lukustus (6) toimib laitmatult ja kas kõik kruvid on korralikult kinnitatud.

Sisselöömisseadet tuleb hooldada regulaar- selt ja asjakohaselt tootja juhiste kohaselt.

Vältige igasugust seadme nõrgestamist ja kahjustamist, nt a) löömise või sissegraveerimise tõttu, b) tootja poolt kooskõlastamata ümberehituslike abinõude tõttu, c) šabloonidele juhtimise tõttu, mis on valmista- tud kõvast materjalist, nt terasest, d) põrandal nihutamise tõttu, e) haamrina kasutamise tõttu, f) igasuguse jõu kasutamise tõttu.

5.1 Päästiku lukustuse kontrollimine

(joonis 1) Hoiatus! Eemaldage aku. Kontrollige päästiku lukustust (6) iga kord enne kasutamist. Päästiku lukustust peab saama vabalt, ilma takistusteta liigutada. Päästiku lukus- tuse (6) ja püstolinina vedru peab päästiku lu- kustuse vabastatud lähteasendisse uuesti tagasi tooma. Ärge kasutage seadet kunagi, kui päästiku lukustus ei tööta.

1. Võtke aku seadmest välja.

3. Kontrollige, kas püstolinina ja päästiku lukus-

tust (6) saab vabalt üles ja alla liigutada.

vastu töödeldavat materjali, ilma päästikut (1) vajutamata. Seade ei tohi töötada. Ärge ka- sutage seadet, kui see töötab, ilma et päästik (1) oleks alla vajutatud. Vigastusoht!

6. Eemaldage seade töödeldavalt materjalilt.

Püstolinina ja päästiku lukustus (6) peab pöörduma tagasi vabastatud lähteasendisse. Vajutage päästikut (1). Seade ei tohi töötada. Ärge kasutage seadet, kui see töötab. Vigas- tusoht!

7. Suruge päästikut ja päästiku lukustust (6)

töödeldava materjali vastu, vajutage päästikut (1), seade töötab.

Salve (4) täitmiseks hoidke seadet nii, et suue ei ole suunatud oma keha ega teiste isikute poole.

Salve täitmiseks vajutage salve lukustuse va- bastusele (2) ja tõmmake salve kate (3) kuni piirikuni tahapoole, vt joonis 3.

Klamber: Asetage klambrid (a) alt salve (4), nagu on näidatud joonisel 4. Märkus! Klambrikasseti liugurit peab saama lükata jõudu kasutamata. Jälgige kinnikiilunud klambreid!

5.3 Liitiumaku laadimine (joonised 5-6)

1. Tõmmake aku (a) käepidemest välja, vajuta-

des samal ajal fi kseerimisnuppu (b) alla.

2. Kontrollige, kas aku tüübisildil esitatud võr-

gupinge vastab olemasolevale võrgupingele. Ühendage laadimisseadme (c) pistik pistiku- pessa. Roheline valgusdiood hakkab vilkuma.

3. Pange aku laadijale.

Punktis 10 (laadija näidik) leiate tabeli laadija val- gusdioodinäidiku tähendustega. Kui aku laadimine ei peaks võimalik olema, kont- rollige palun

kas laadija laadimiskontaktidega on takistus- teta ühendus. Kui aku laadimine ei peaks ikka veel võimalik ole- ma, saatke palun

ja aku meie klienditeenindusesse. Asjakohaseks toimetamiseks kogumiskohta võtke ühendust meie klienditeenindusega või kohaga, kust seade on ostetud. Jälgige akude ja akuseadmete transportimi- sel või utiliseerimisel, et need pakitaks üksi- kult kilekotikestesse, et vältida lühiühendusi ja tulekahju! Anl_FIXETTO_18_40_S_SPK13.indb 190Anl_FIXETTO_18_40_S_SPK13.indb 190 18.04.2024 07:06:2818.04.2024 07:06:28EE

Aku pika kasutusaja huvides peaksite hoolitsema aku õigeaegse laadimise eest. See on vajalik igal juhul, kui te märkate, et seadme võimsus nõrge- neb. Ärge laske akut kunagi täiesti tühjaks. See kahjustab akut!

5.4 Aku täituvuse näidik (joonis 7)

Vajutage aku täituvuse näidiku nupule (d). Aku täituvuse näidik (e) annab aku laetuse taseme kohta märku 3 LEDi abil. Kõik 3 LEDi põlevad: Aku on täiesti täis. 2 LEDi või 1 LED põleb Aku on veel piisavalt laetud. 1 LED vilgub: Aku on tühi, laadige akut. Kõik LEDid vilguvad: Aku temperatuur on ületatud. Eemaldage aku seadmelt ja laske akul üks päev olla toatempera- tuuril. Kui viga esineb uuesti, on aku tühjenenud ja seega defektne. Eemaldage aku seadmelt. De- fektset akut ei tohi rohkem kasutada ega laadida.

6.1 Kasutamine (joonis 2)

Enne igat töö alustamist kontrollige täitumuse nä- idiku (5) abil, kas salves on klambrid ja kas salve kate (3) on nõuetekohaselt suletud. Märkus! Kasutage katseeset, mis vastab struktuuri ja materjali paksuse poolest ühendatavatele ma- terjalidele, et teha kindlaks klambrite soovitud ja optimaalse sisselöömissügavus.

6.2 Lasu vabastamine (joonis 1)

Sisseehitatud lasutõkestid takistavad akuga klam- brilööja juhusliku lasu vabanemist. Seetõttu saab lasu vabastada ainult siis, kui surute akuga klam- brilööja klammerdusninaga (6) vastu materjali ja vajutate päästikut (1). Üksiklask Seadke üksiklasu ja pidevnaelutuse vaheline üm- berlüliti (11) üksiklasule. Asetage klambrite sisselöömiseks klambrilööja klammerdusninaga (6) töödeldava materjali pea- le. Tõmmake päästikut (1) üks kord lõpuni ja laske see pärast iga lasku uuesti lahti. Pidevnaelutus Seadke üksiklasu ja pidevnaelutuse vaheline üm- berlüliti (11) pidevnaelutusele. Tõmmake ja hoidke päästikut (1). Akuga klambri- lööja väljastab päästiku lukustuse (6) igakordsel töödeldava materjali peale asetamisel lasu, kuni päästik (1) lastakse lahti. Kui klamber on liiga sügavale või mitte piisavalt sügavale sisse löödud, saab sisselöömissügavust reguleerida sügavuse reguleerimise abil (joo- nis 1/9) (vt punkt 6.4) Tähelepanu! Akuga klambrilööja ülekuumenemise vältimiseks peab pärast u 500 lasku pidevrežiimis tegema 20-minutilise pausi.

6.3 Klambrite kinnikiilumine (joonis 10–11)

Klambri seadmesse kinnikiilumise korral toimige järgmiselt.

Keerake lahti katteplaadi (7) neli kruvi, nagu joonisel 10 näidatud.

Eemaldage kinnikiilunud klamber.

Paigaldage uuesti katteplaat. Jälgige seal- juures, et paigaldussuund ja järjekord oleks õiged.

6.4 Sügavuse reguleerimine (joonis 9)

Seadmel on sügavuse reguleerimine (joonis 9/9) pöördnupu kujul. Kui see keeratakse suunas (+), tulistatakse klambrid sügavamale. Klambrite vähem sügavale tulistamiseks tuleb pöördnuppu keerata suunas „-“. Märkus! Kasutage katseesemeid. Anl_FIXETTO_18_40_S_SPK13.indb 191Anl_FIXETTO_18_40_S_SPK13.indb 191 18.04.2024 07:06:2918.04.2024 07:06:29EE

7. Puhastus, hooldus ja varuosade

tellimine Oht! Enne kõiki puhastustöid tõmmake aku välja.

Hoidke kaitseseadised, õhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.

Soovitame puhastada seadet otsekohe pärast iga kasutamist.

Puhastage seadet regulaarselt niiske rätikuga ja vähese koguse vedelseebiga. Ärge kasu- tage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Ar- vestage sellega, et seadme sisemusse ei tohi vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi saamise ohtu.

7.2 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised an- dmed:

Seadme identifitseerimisnumber

8. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosne- vad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

Näidiku olek Tähendus ja abinõu Punane LED Roheline LED väljalülita- tud Vilgub Töövalmidus Laadija on võrku ühendatud ja töövalmis, aku ei ole laadijas Põleb väljalülita- tud Laadimine Laadija laeb akut kiirrežiimil. Vastavad laadimisajad leiate vahetult laadijalt. Märkus! Olenevalt olemasolevast laetuse tasemest võivad tegelikud laadi- misajad etteantud aegadest natuke erineda. väljalülita- tud Põleb Aku on täis ja töövalmis. (READY TO GO) Seejärel lülitatakse ümber õrnale laadimisele, kuni aku on täiesti täis la- etud. Laske selleks aku umbes 15 minutit kauem laadijal olla. Abinõu: Võtke aku laadijast välja. Eraldage laadija vooluvõrgust. Vilgub väljalülita- tud Paindlik laadimine Laadija asub säästva laadimise režiimil. Akut laetakse turvalisuse tõttu aeglasemalt ja selleks kulub aega kauem. Sellel võivad olla järgmised põhjused. - Akut ei ole pikka aega laetud. - Aku temperatuur ei ole ideaalses vahemikus. Abinõu: Oodake, kuni laadimine on lõpetatud, akut saab sellele vaatamata edasi laadida. Vilgub Vilgub Viga Laadimine ei ole enam võimalik. Aku on defektne. Abinõu: Defektset akut ei tohi rohkem laadida. Võtke aku laadijast välja. Põleb Põleb Temperatuurihäire Aku on liiga kuum (nt otsese päikesekiirguse tõttu) või liiga külm (madalam kui 0 °C). Abinõu: Eemaldage aku ja hoidke seda 1 päev toatemperatuuril (umbes 20 °C). Anl_FIXETTO_18_40_S_SPK13.indb 193Anl_FIXETTO_18_40_S_SPK13.indb 193 18.04.2024 07:06:2918.04.2024 07:06:29EE

Kasutuskõlbmatuks muutunud seadmete käitlus Elektrilised tööriistad, akud, lisatarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse võtta. Ärge käidelge elektrilisi tööriistu ja akusid/ patareisid koos olmejäätmetega! Üksnes EL liikmesriikidele: Vastavalt direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning nende kohalda- misele riigi õigusaktides tuleb kasutusressursi ammendanud elektritööriistad ja vastavalt direktiivile 2006/66/EÜ defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja suunata keskkonnasäästlikku taaskasutusse. Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke ain- eid, kahjustada keskkonda ja inimeste tervist. Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osa- liselt, on lubatud ainult Einhell Germany AG loal. Tehniliste muudatuste õigus reserveeritud: Anl_FIXETTO_18_40_S_SPK13.indb 194Anl_FIXETTO_18_40_S_SPK13.indb 194 18.04.2024 07:06:2918.04.2024 07:06:29EE

Hooldusteave Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re- monditööd, varu- ja kuluosade muretsemine või kulumaterjalid. Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilmin- guidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina. Kategooria Näide Kuluosad* Aku Kulumaterjal / Kuluosad* Klambrid Puuduolevad detailid

• ei pruugi tingimata tarnekomplektiga kaasas olla! Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.Einhell-Service.com. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

Kas seade on töötanud või oli ta algusest peale defektne?

Garantiitunnistus Lugupeetud klient! Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda kaupluse poole, kelle juurest toote soetasite. Garantiinõuete esitami- sel kehtib järgnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi

toodet kasutada oma kommerts- või muuks ettevõtlus tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida lubab allpool nimetatud tootja oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta teie seaduslikke garanti- inõudeid. Meie garantiiteenus on teile tasuta.

2. Garantiiteenus hõlmab ainult teie poolt Euroopa Liidus ostetud, allpool nimetatud tootja toodetud

uue seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega. Võtke palun arvesse, et ainult ”Professio- nal” kaubamärgiga tooted on konstrueeritud ettevõtluses, käsitöönduses ja kutsetegevuses kasuta- mise otstarbel. Kõikide teiste toodete puhul garantiileping ei kehti, kui neid on kasutatud ettevõtluse, käsitöönduse, kutsetegevuse või samaväärsel otstarbel.

seadme kahjustused, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigal- duse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmisel ebaharilike keskkonna- tingimuste kätte või puuduliku hoolduse ja kontrolli tõttu;

seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine) võõrkehade (nt liiva, kivide või tolmu jne) seadmesse tungimise tagajärjel; transpordikahjud, kahjustused, mis on tekkinud jõu kasutamise või välisjõudude mõju (nt kahjustused mahakukkumise tõttu) tagajärjel;

kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel. Näiteks mõjub akudele ja akupakkidele loomulik kulumine ja need on konstruktsioonist tingituna ette nähtud piiratud tsüklite arvu jaoks. Kulumist mõjutavad eelkõige nõutavad koormused, laadimiskiirused, ent ka kokkupuude kuumuse, külma, vibratsioo- ni ja löökidega.

4. Garantiiaeg on kaks aastat ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb

esitada garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaja kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See keh- tib ka kliendi juures kohapeal teostatud teeninduse korral.

5. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.Einhell-Service.com. Ho-

idke oma seadme ostukviitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifi tseerimise võimaluse ebapiisavuse tõttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.

6. Kui olete seadme viinud mõnda muusse Euroopa Liidu liikmesriiki kui riik, kus seadme ostsite,

täidame garantii sealse teeninduspartneri kaudu. Euroopa Liidust väljaviimisel garantiinõudeõigus puudub. Enesestmõistetavalt kõrvaldame seadmel ka neid defekte, mis ei käi garantii alla või kui garantiiaeg on läbi, kuid sel juhul tuleb Teil kulud tasuda. Selleks saatke seade meie teeninduse. Kulu-/tarbe- ja puu- duolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud hooldusteabele. Anl_FIXETTO_18_40_S_SPK13.indb 196Anl_FIXETTO_18_40_S_SPK13.indb 196 18.04.2024 07:06:3018.04.2024 07:06:30Nigel Yang/Product-Management Andreas Weichselgartner/General-Manager
