MANUAL DE UTILIZADOR M650 AnkerWork

1. Usando um transmissor

2. Conectando um para-brisas

1. Carregando seu microfone

2. Vericação de nível de bateria

Como ligar/desligar Emparelhamento Usando seu microfone

1. Conectando a um telefone

2. Conectando a uma câmera

3. Conectando a um computador

Guia da tela do receptor

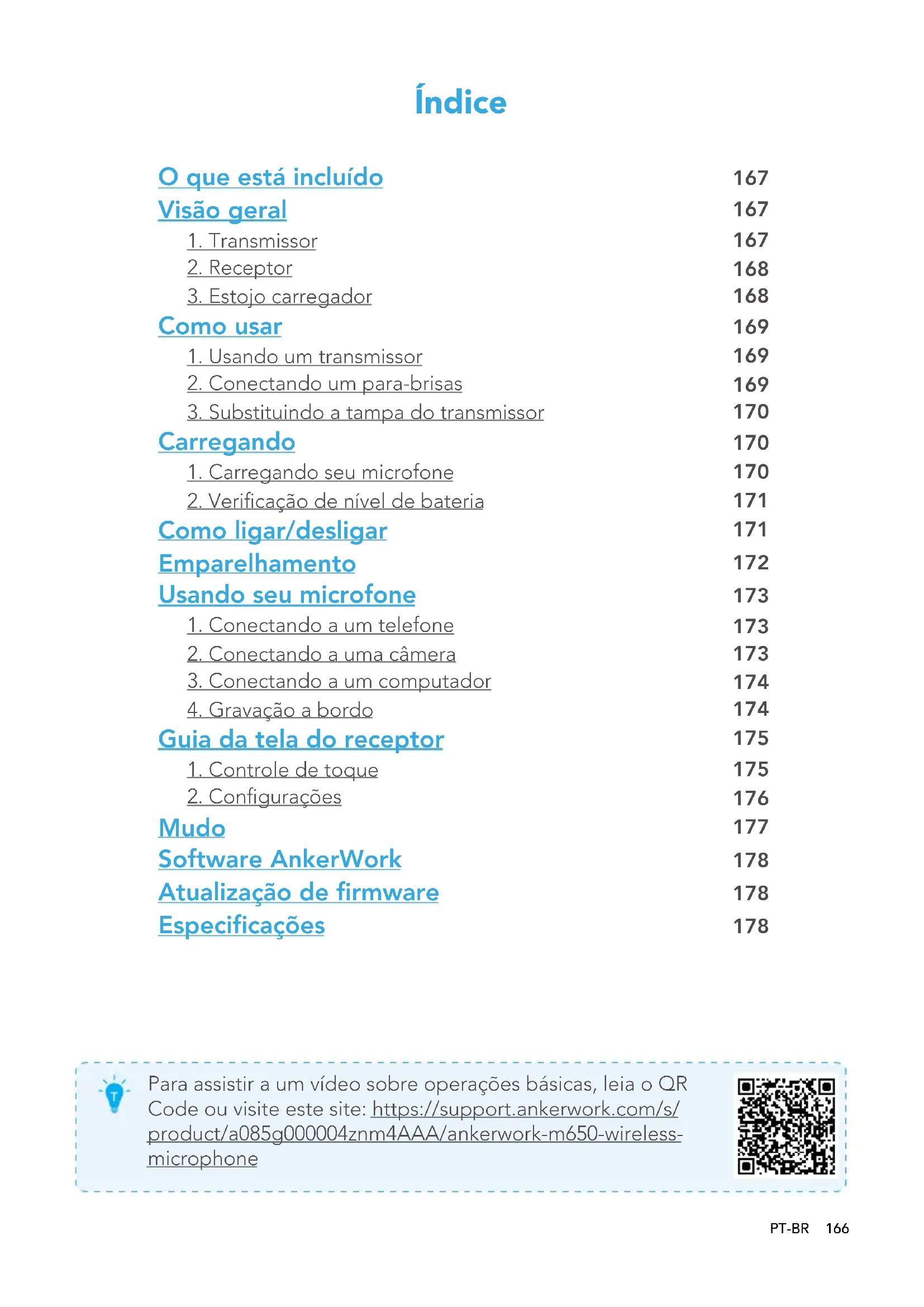

Mudo Software AnkerWork Atualização de firmware Especificações Para assistir a um vídeo sobre operações básicas, leia o QR Code ou visite este site: https://support.ankerwork.com/s/ product/a085g000004znm4AAA/ankerwork-m650-wireless- microphone Índice

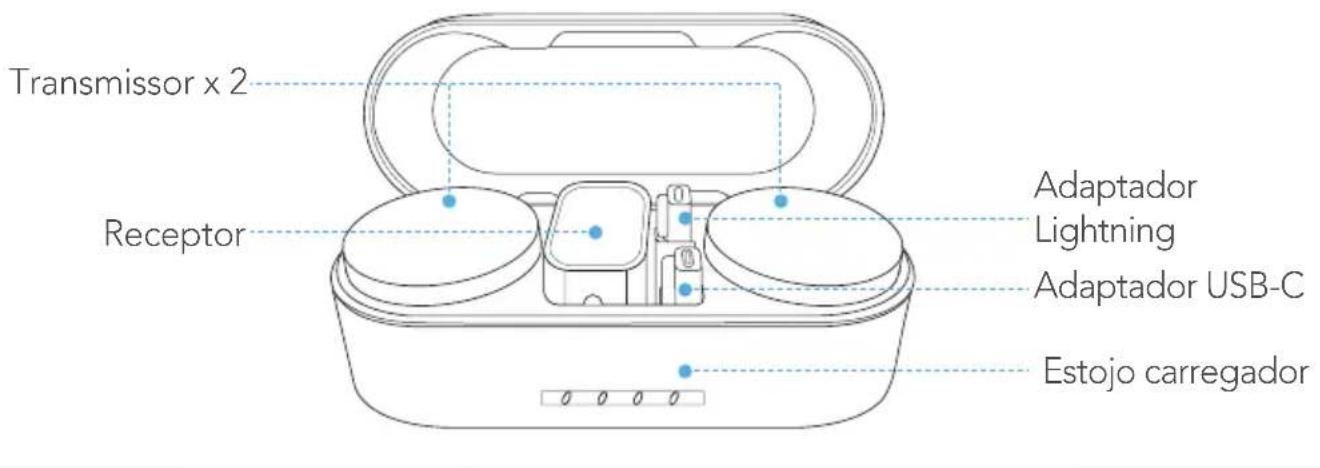

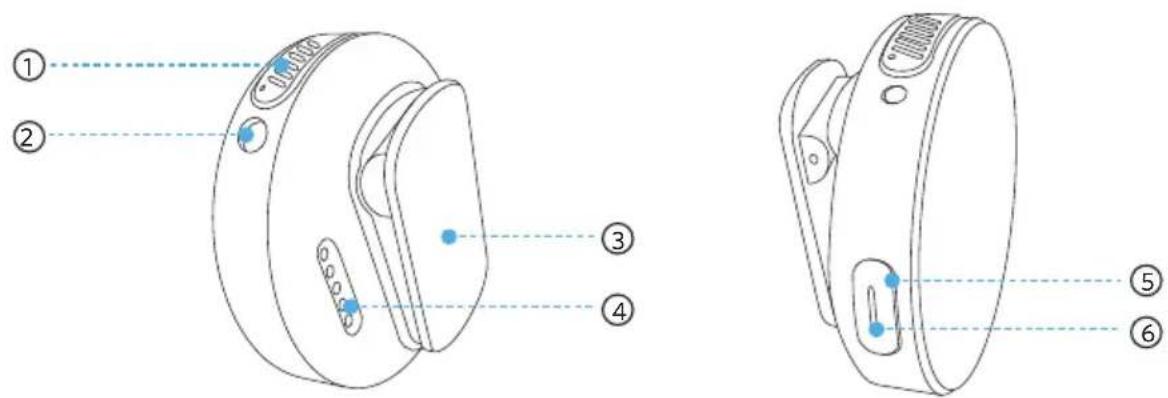

178167 PT-BR O que está incluído Adaptador Lightning Transmissor x 2 Receptor Adaptador USB-C Estojo carregador Cabo USB-C Cabo AUX (TRS) Tampa substituível do transmissor × 2 Para-brisa × 2 Estojo de viagem Visão geral

Conecte a um microfone de lapela ou a um para-brisas.

Clipe traseiro/clipe magnético

Pressione para silenciar/ativar o microfone.

Tela sensível ao toque

Conecte a uma fonte de alimentação.

Conecte ao seu computador como um microfone externo.

Conecte à sua câmera usando o cabo AUX fornecido.

Conecte a uma fonte de alimentação.

1. Usando um transmissor

Opção A: Prenda o transmissor à roupa usando o clipe traseiro.

Opção B: Separe o clipe traseiro do transmissor. O clipe magnético pode ser usado para prender o transmissor.

2. Conectando um para-brisas

Para reduzir o ruído do vento durante a gravação, insira um para-brisas na porta de entrada TRS do transmissor.PT-BR 170

Para instalar uma nova tampa, alinhe-a com o transmissor e gire a tampa no sentido horário para travar. Para remover a tampa, gire-a no sentido anti-horário. Carregando

1. Carregando seu microfone

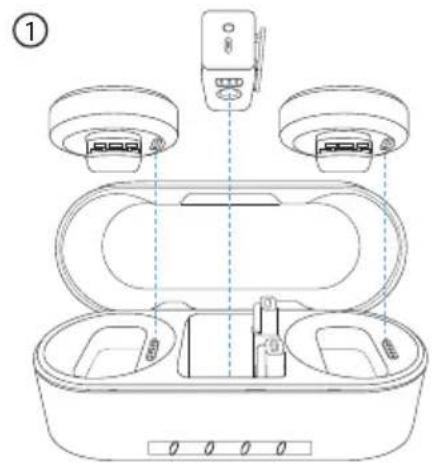

1. Coloque o receptor e os transmissores no estojo carregador e feche-o.

2. Conecte o estojo carregador à fonte de alimentação usando o cabo USB-C.

Os LEDs indicadores no estojo carregador mostram o status do carregamento. LED Nível da bateria durante o carregamento ≤25% 26%-50% 51%-75% 76%-99% 100%171 PT-BR

2. Verificação de nível de bateria

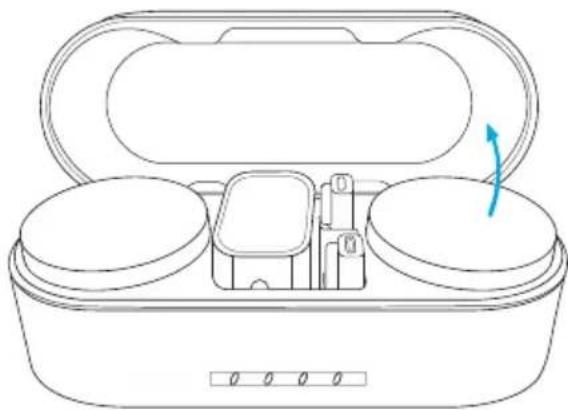

Abra o estojo carregador. Os LED indicarão o nível da bateria. LED Nível da bateria

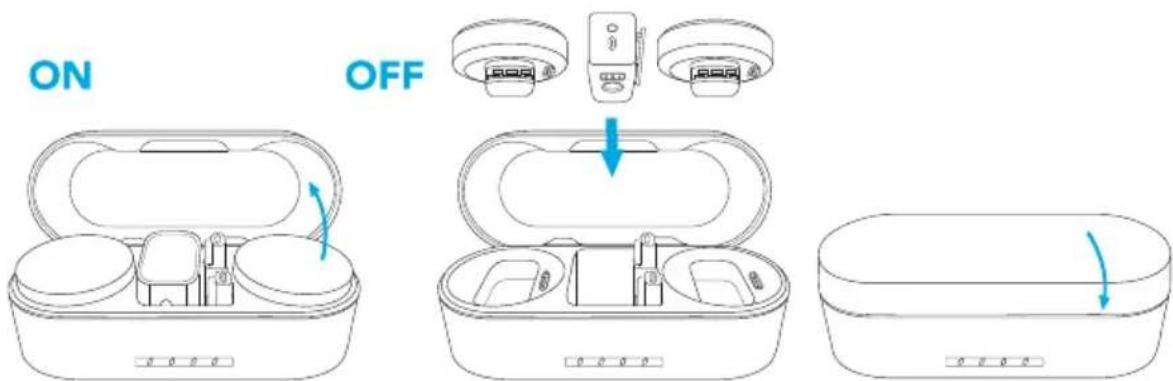

10% 10%-25% 26%-50% 51%-75% 76%-100% Como ligar/desligar Abra o estojo carregador. O receptor e os transmissores ligarão automaticamente em até quatro segundos. Para desligar, recoloque o receptor e os transmissores no case e feche-o.

O LED indicador no transmissor indica o status atual.PT-BR 172 LED Status Azul permanente por 1 segundo Ligado Luz apagada Desligado Piscando em vermelho lentamente Bateria fraca

Para ligar ou desligar manualmente, pressione e segure o botão no receptor ou transmissor por 2 segundos.

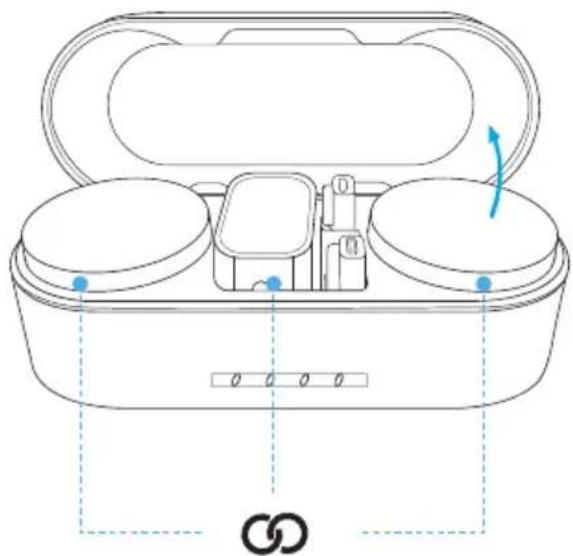

O receptor e os transmissores desligarão automaticamente após 30 minutos se não estiverem sendo usados nem conectados. Emparelhamento O receptor e os transmissores serão pareados uns com os outros quando forem ligados. Se estiverem desconectados, coloque o receptor e os transmissores no case e eles serão pareados automaticamente.

O LED indicador no transmissor indica o status atual. LED Status Piscando em azul rapidamente Emparelhamento Luz azul constante Yhdistetty Piscando em azul lentamente Desconectado173 PT-BR Usando seu microfone

1. Conectando a um telefone

Seu microfone pode gravar e transmitir áudio para um telefone. Para conectar o receptor ao telefone:

1. Alinhe o adaptador com a ranhura no receptor.

2. Gire o adaptador no sentido horário para travar.

3. Conecte o adaptador em seu telefone.

O alto-falante do iPhone não pode emitir som quando conectado ao receptor. Em vez disso, use fones de ouvido ou alto-falantes Bluetooth.

O modo estéreo e o modo de segurança não são compatíveis com o uso de um adaptador Lightning. Neste caso, somente o modo mono está disponível.

Para monitorar seu áudio durante a gravação, conecte seus fones de ouvido na porta de saída TRS do receptor.

Para aumentar o volume do fone de ouvido, selecione na tela do receptor. Consulte "Congurações" neste manual.

Selecionar pode distorcer as gravações quando o adaptador Lightning é usado. Nesse caso, selecione para vericar o áudio e, em seguida, retorne a para a gravação nal.

2. Conectando a uma câmera

21PT-BR 174 Seu microfone pode gravar e transmitir áudio para uma câmera. Para conectar o receptor à câmera:

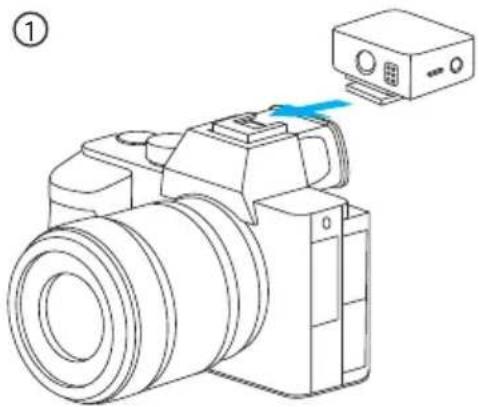

1. Monte o receptor na câmera usando o adaptador de sapata integrado.

2. Conecte o receptor e a câmera com o cabo AUX.

Para obter os melhores resultados, ajuste manualmente o volume de gravação da câmera.

Diminua o ganho da câmera para evitar a distorção do som e reduzir o ruído de fundo. Você pode ajustar o ganho de captação de som na tela do receptor.

O M650 pode não ser compatível com as funções de supressão de ruído do vento e redução de ruído da sua câmera. Recomenda-se desligar ambas as funções durante a gravação.

3. Conectando a um computador

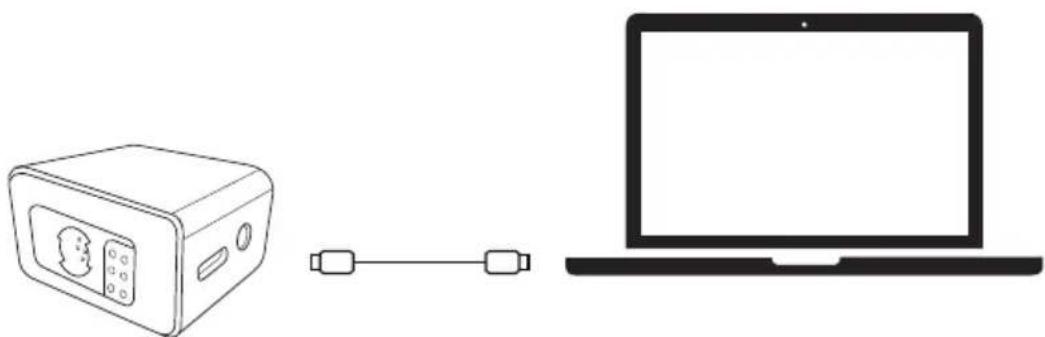

O M650 pode ser usado como microfone externo para um computador. Conecte o receptor ao computador via cabo USB-C.

Você deve selecionar o AnkerWork M650 RX como dispositivo de entrada para o sistema do seu PC e software de gravação.

21175 PT-BR Cada transmissor possui armazenamento integrado para gravar até 7 horas de áudio.

1. Deslize para a esquerda ou para a direita na tela do receptor para acessar as

congurações do transmissor.

para iniciar a gravação e toque novamente para parar. O arquivo de áudio será armazenado no transmissor.

Recolocar o transmissor no estojo carregador interromperá a gravação.

Para exportar arquivos de áudio, coloque o transmissor de volta no estojo e conecte o estojo ao computador via cabo USB-C.

Quando o armazenamento estiver cheio, você poderá excluir arquivos de áudio ou ativar "Substituir arquivos" no software AnkerWork. Guia da tela do receptor Para assistir a um vídeo sobre o guia da tela do receptor, leia o QR Code ou visite este site: https://support.ankerwork.com/ s/product/a085g000004znm4AAA/ankerwork-m650-wireless- microphone

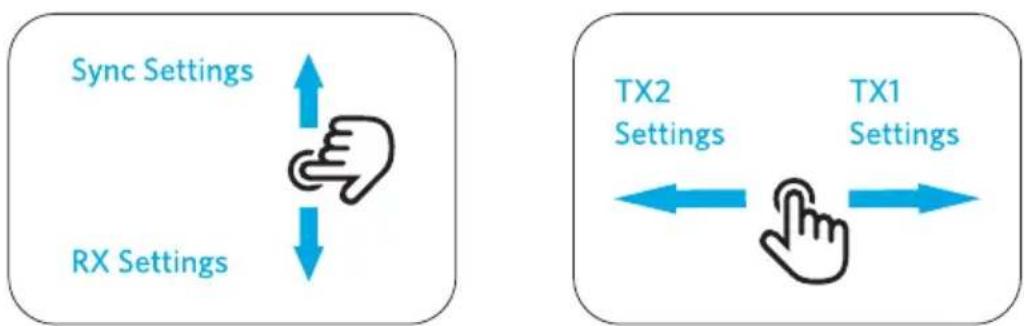

Deslize para baixo para denir o receptor ou deslize para cima para sincronizar as congurações nos Transmissores 1 e 2.

Deslize para a esquerda/direita para ajustar as congurações nos Transmissores 2/1.PT-BR 176

Os ícones a seguir poderão ser mostrados durante a conguração do microfone. Modo de redução de ruído Desligue a redução de ruído. Dena a redução de ruído para um nível baixo. Dena a redução de ruído para um nível alto. Canal de som Modo mono: grave áudio em um único canal. Modo estéreo: grave áudio nos canais esquerdo e direito.(Transmissor 1 como canal esquerdo e Transmissor 2 como canal direito) Indica o canal de som esquerdo. Indica o canal de som direito. Modo de saída Modo de câmera: dena o ganho de saída em um nível adequado para evitar a distorção do som. Selecione este modo quando não precisar monitorar o áudio. Modo de monitoramento de fone de ouvido: dena o ganho de saída em um nível adequado para aumentar o volume do fone de ouvido.Selecione este modo quando precisar monitorar o áudio. Gravação

Nenhum áudio está sendo gravado. Toque para iniciar a gravação.

O áudio está sendo gravado. Toque para parar a gravação. Microfone O microfone está ligado. Toque para silenciar o microfone. O microfone está silenciado. Toque para ativar o microfone. Modo de segurança Ative o modo de segurança para gravar uma faixa de áudio de backup com um volume de -6 dB. Desative o modo de segurança. Arquivo de áudio Verique o tempo de gravação disponível. Verique o número de arquivos de áudio. Controle de ganho Ajuste o nível de ganho do transmissor entre -15 dB e 15 dB. Indica o nível de ganho atual do transmissor.177 PT-BR Outros Indica o volume em tempo real. Indica o receptor. Indica o Transmissor 1. Indica o Transmissor 2. Indica o nível da bateria. Acesse mais opções. Indica a intensidade do sinal entre o transmissor e o receptor. A tela sensível ao toque está bloqueada.Para desbloquear, pressione o botão no receptor. Mudo

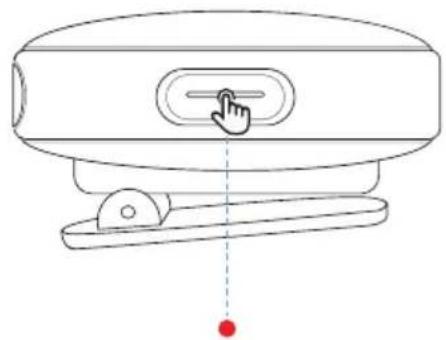

Existem duas maneiras de silenciar o microfone: pressionando o botão do transmissor ou congurando na tela do receptor.

O indicador LED no transmissor torna-se vermelho permanente quando o microfone é silenciado.PT-BR 178 Software AnkerWork Faça download do software AnkerWork para exportar gravações, ajustar congurações, atualizar o rmware e mais. Atualização de firmware

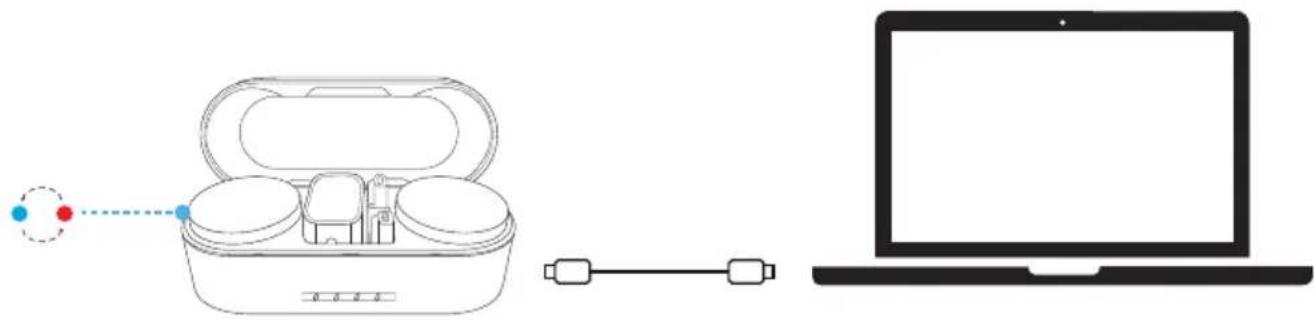

1. Coloque o receptor e os transmissores de volta no estojo carregador e deixe-o

3. Verique se há atualizações de rmware conectando seu microfone ao software

Durante a atualização, o LED indicador no transmissor acende em azul e vermelho em uma sequência. Especificações As especicações estão sujeitas a alterações sem aviso prévio. Item Transmissor Entrada 5 V 0,66 A Peso 30 g/1,1 oz179 PT-BR Dimensões 45,5 × 45,3 × 23,6 mm / 1,8 × 1,8 × 0,9 pol. Capacidade da bateria 350 mAh Tempo de carregamento 1,5 hora Tempo de operação 6 horas (15 horas com o estojo carregador) Gravação a bordo 4 GB/7 horas Entrada analógica TRS de 3,5 mm (para um microfone de lapela) Alcance de transmissão 200 m/656 ft (linha de visão) Relação sinal-ruído ≥ 70 dB com ponderação A Ruído equivalente 22 dB com ponderação A (típico) Sensibilidade -36 dBV/Pa a 1 KHz (ganho = 0 dB) Nível máximo de pressão sonora 120 dB SPL Padrão polar Omnidirecional Faixa de frequências 50 Hz – 20 kHz Item Receptor Entrada 5 V 0,72 A Peso 37 g/1,3 oz Dimensões 43,2 × 35 × 30,4 mm/1,7 × 1,4 × 1,2 pol. Capacidade da bateria 350 mAh Tempo de carregamento 1,5 horas Tempo de operação 6 horas (15 horas com o estojo carregador) Saída analógica TRS de 3,5 mm (para fones de ouvido ou câmera)PT-BR 180 Item Estojo carregador Entrada 5 V 3 A Saída 5 V 0,8 A (cada pino pogo) Peso 184 g/6,5 oz Dimensões 135,3 × 54,2 × 48,3 mm/5,3 × 2,1 × 1,9 pol. Capacidade da bateria 2560 mAh/9,472 Wh Tempo de carregamento 3 horas (usando um adaptador de energia com uma saída de 5 V/2 A ou mais) Tempo de operação Carregue totalmente o receptor e os transmissores simultaneamente 1,5 vezesRU 181 Комплектация Genel Bakış
