M650 - Mikrofon AnkerWork - Gratis bruksanvisning og manual

Produkttype	Trådløs mikrofon
Merke	AnkerWork
Modell	M650
Senderens dimensjoner	45,5 × 45,3 × 23,6 mm
Senderens vekt	30 g
Mottakerens dimensjoner	43,2 × 35 × 30,4 mm
Mottakerens vekt	37 g
Ladeetuets dimensjoner	135,3 × 54,2 × 48,3 mm
Ladeetuets vekt	184 g
Strømforsyning	Oppladbart batteri via USB-C (5V)
Batterikapasitet (sender)	350 mAh
Batterikapasitet (mottaker)	350 mAh
Batterikapasitet (etui)	2560 mAh / 9,472 Wh
Batteritid (sender)	6 timer (15 timer med etui)
Batteritid (mottaker)	6 timer (15 timer med etui)
Rekkevidde	200 m (siktlinje)
Frekvensrespons	50 Hz – 20 kHz
Følsomhet (sender)	-36 dBV/Pa ved 1 kHz (forsterkning 0 dB)
Signal-til-støy-forhold	≥ 70 dB (A-vektet)
Hovedfunksjoner	Innebygd opptak 7t, støyreduksjon, sikkerhetsmodus, berøringsskjerm, tilkobling til telefon/kamera/datamaskin, vindhette, magnetklips
Vedlikehold og rengjøring	Rengjør med en myk, tørr klut; unngå fuktighet og væsker
Sikkerhet	Bruk kun en 5V/2A eller høyere strømadapter for å lade etuiet
Reservedeler og reparerbarhet	Vindhetter, senderdeksler, adaptere (Lightning, USB-C), USB-C- og AUX-kabler; fastvareoppdatering via AnkerWork-programvare
Generell informasjon	Trådløs mikrofon med ladeetui, mottaker med berøringsskjerm, to sendere, innebygd opptak, kompatibel med iOS/Android/Windows/Mac

Ofte stilte spørsmål - M650 AnkerWork

Hvordan kobler jeg senderen og mottakeren sammen?

Plasser senderen og mottakeren i ladeetuiet, lukk og åpne etuiet. De kobles sammen automatisk. Du kan også slå dem på manuelt ved å holde inne knappen i 2 sekunder; sammenkoblingen skjer automatisk.

Hvor lang tid tar det å lade mikrofonen?

Senderen og mottakeren lades fullstendig på omtrent 1,5 timer i etuiet. Ladeetuiet i seg selv lades på 3 timer med en 5V/2A-adapter.

Hvordan tar jeg opp lyd direkte på senderen?

Sveip på mottakerens skjerm for å få tilgang til senderinnstillingene, trykk deretter på ⊙-ikonet for å starte opptaket. Trykk igjen for å stoppe. Filene lagres på senderen (opptil 7 timer). For å eksportere, plasser senderen i etuiet og koble etuiet til en datamaskin via USB-C.

Hvordan kobler jeg mikrofonen til en telefon?

Fest adapteren (Lightning eller USB-C) til mottakeren ved å justere den med sporet og vri med klokken for å låse den. Koble deretter adapteren til telefonen. Mottakeren må være på.

Hvordan kobler jeg mikrofonen til et kamera?

Monter mottakeren på kameraet ved hjelp av den innebygde sko-adapteren, koble deretter mottakeren til kameraet via den medfølgende AUX-kabelen (TRS). Juster manuelt kamerainnstillingene for å unngå forvrengning.

Hvordan kobler jeg mikrofonen til en datamaskin?

Koble mottakeren til datamaskinen ved hjelp av USB-C-kabelen. Velg 'AnkerWork M650 RX' som inndataenhet i lydinnstillingene på systemet og opptaksprogramvaren.

Hvordan demper jeg mikrofonen?

Du kan dempe på to måter: trykk på senderknappen (LED-lampen blir fast rød) eller bruk mottakerens skjerm og trykk på mikrofonikonet.

Hvordan justerer jeg støyreduksjonen?

På mottakerens startskjerm, sveip ned for å få tilgang til innstillingene. Du kan velge å deaktivere støyreduksjon, eller sette den til lavt eller høyt nivå.

Hvordan oppdaterer jeg fastvaren til M650?

Plasser senderen og mottakeren i ladeetuiet, la etuiet være åpent, og koble etuiet til en datamaskin via USB-C. Åpne AnkerWork-programvaren og se etter oppdateringer. Under oppdateringen blinker senderens LED-lampe blått og rødt.

Hva er innholdet i esken?

Esken inneholder: 2 sendere, 1 mottaker, 1 Lightning-adapter, 1 USB-C-adapter, 1 ladeetui, 1 USB-C-kabel, 1 AUX-kabel (TRS), 2 utskiftbare senderdeksler, 2 vindhetter og 1 reiseetui.

BRUKSANVISNING M650 AnkerWork

1. Bæremåde for sender

Dette følger med 137

Kjapp oversikt 137

1. Sender 137
2. Mottaker 138
3. Ladeetui 138

Bruk 139

1. Bruk av en sender 139
2. Feste en vindskjerm 139
3. Skifte av senderdeksel 140

LADE 140

Bruke mikrofonen 143

Fastvareoppdatering 148

Spesifikasjoner 148

Hvis du vil se en video om grunnleggende bruk, kan du skanne QR-koden eller besøke denne nettsiden: https://support.ankerwork.com/s/product/a085g000004znm4AAA/ankerwork-m650-wireless-microphone

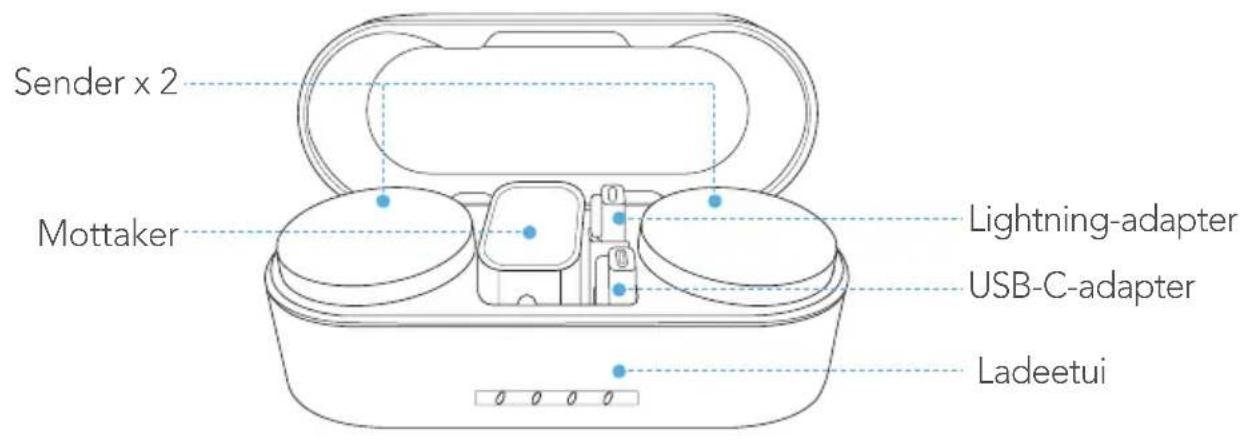

Dette følger med

⑤ Flerfunksjonsknapp

- Trykk for å dempe/oppheve demping av mikrofonen.

- Hold inne i to sekunder for å slå på/av manuelt.

⑥ LED-indikator

2. Mottaker

① Berøringsskjerm
② Innebygd hot shoe-adapter
③ Av/på-knapp

• Trykk for å läse/låse opp skjermen.

- Hold inne i to sekunder for å slå på/av manuelt.

④ Utvidelsesport
- Koble til telefonen ved hjelp av adapteren som følger med.
⑤ Ladepinner
⑥ USB-C-port

Alternativ A: Fest senderen på klærne dine ved hjelp av klipset på baksiden.

Alternativ B: Skill klipset på baksiden fra senderen. Klipsmagneten kan brukes til å feste senderen.

2. Feste en vindskjerm

For å redusere vindstøy under opptak kan du sette inn en vindskjerm i TRS-inndataporten på senderen.

3. Skifte av senderdeksel

For å sette på et nytt deksel justerer du det i forhold til senderen og vrir deretter dekselet med klokken for å låse det.

Vri dekselet mot klokken for å ta det av.

LADE

1. Lading av mikrofonen

Åpne ladeetuiet, og LED-indikatorene vil indikere batterinivået.

LED Batterinivå
	<10%
○ 10%-25%
○ 26%-50%
○ ○51%-75%
○ ○76%-100%

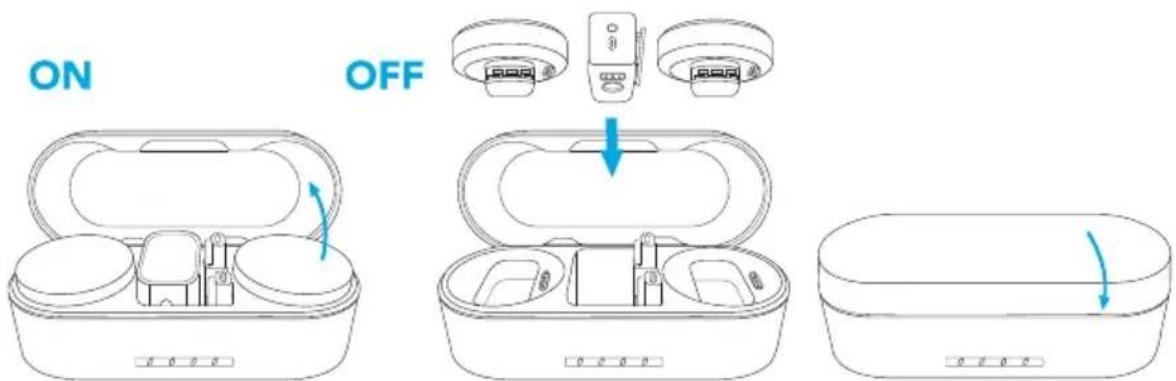

Slå på/av

Mottakeren og senderne slås på automatisk innen fire sekunder när ladeetuiet åpnes. For å slå av legger du mottakeren og senderne tilbake på plass i etuiet og lukker det.

• LED-indikatoren på senderen indikerer gjeldende status.

LED Status
	Kontinuerlig blått i ett sekund Slått på
	Lys av Slått av
	Blinker sakte rødt Lavt batterinivå

• For å slå på eller av manuelt holder du inne knappen på mottakeren eller senderen i 2 sekunder.
• Mottakeren og senderne slår seg automatisk av etter 30 minutter hvis de ikke brukes og ikke er tilkoblet.

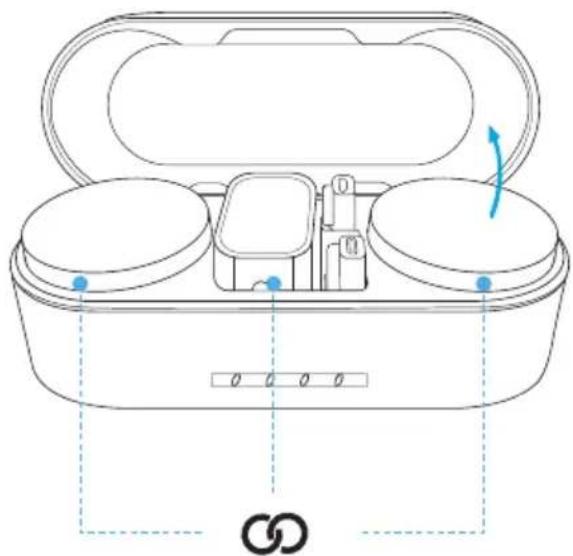

Paring

LED Status
	Blinker raskt i blått Paring
	Fast blått Tilkoblet
	Blinker sakte i blått Koblet fra

Bruke mikrofonen

• IPhone-høyttaleren din kan ikke sende ut lyd når den er koblet til mottakeren. Bruk Bluetooth-hodetelefoner eller -høyttaler i stedet.
• Stereomodus og sikkerhetsmodus støttes ikke når du bruker Lightning-adapteren. I slike tilfeller er bare monomodus tilgjengelig.
• For å overvåke lyden mens du spiller inn, kobler du hodetelefonene til mottakerens TRS-utdatasport.
• For å øke hodetelefonvolumet, velg 📞 på mottakerens skjerm. Se Innstillinger i denne håndboken.
• Hvis du velger 📂 kan det forvrenge opptak når Lightning-adapteren brukes. I slike tilfeller, velg 📂 for å sjekke lyden, og gå deretter tilbake til 📋 for endelig opptak.

1. Monter mottakeren på kameraet ved hjelp av den innebygde hot shoe-adapteren.

2. Koble til mottakeren og kameraet via AUX-kabelen.

• For best resultat, juster kameraets opptaksvolum manuelt.

- Reduser kameraforsterkningen for å unngå lydforvrengning og redusere bakgrunnsstøy. Du kan justere lydopptaksforsterkningen via mottakerens skjerm.

- M650 er kanskje ikke kompatibel med vindstøydempingen og støyreduksjonsfunksjonene til kameraet. Det anbefales at du slår av begge funksjonene under opptak.

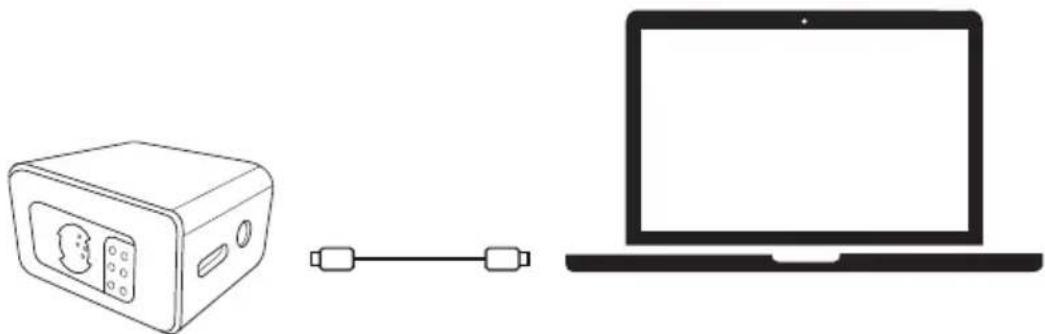

3. Koble til en datamaskin

- Du må velge AnkerWork M650 RX som inndataenhet for PC-systemet og opptaksprogramvaren.

4. Opptak

①

②

Hver sender kommer med innebygd lagring for å ta opp opptil 7 timer med lyd.

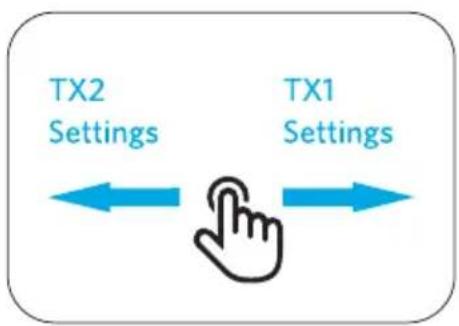

1. Sveip til venstre eller høyre på mottakerens skjerm for å få tilgang til senderinnstillingene.
2. Trykk Ⓞ for å starte opptaket, og trykk igjen for å stoppe. Lydfilen vil bli lagret på senderen.

• Opptaket stoppes når du legger senderen tilbake i ladeetuiet.
• Hvis du vil eksportere lydfiler, legger du senderen i etuiet og kobler etuiet til datamaskinen din via USB-C-kabelen.
• Når lagringen er full, kan du slette lydfiler eller slå på Overskriv filer i AnkerWork-programvaren.

Skjermveiledning for mottaker

Hvis du vil se en video om bruk av mottakeren, kan du skanne QR-koden eller besøke denne nettsiden: https://support.ankerwork.com/s/product/a085g000004znm4AAA/ankerwork-m650-wireless-microphone

• Sveip ned for å stille inn mottakeren, eller sveip opp for å synkronisere innstillingene på sender 1 og 2.
• Sveip til venstre/høyre for å justere innstillingene på sendere 2/1.

2. Innstillinger

Støyreduksjonsmodus		Slå av støyreduksjon.
		Sett støyreduksjon til et lavt nivå.
		Sett støyreduksjon til et høyt nivå.
Lydkanal		Monomodus: Ta opp lyd på én enkelt kanal.
		Stereomodus: Ta opp lyd på venstre og høyre kanal.(Sender 1 som venstre kanal og sender 2 som høyre kanal)
	[3SC7]	Indikerer venstre lydkanal.
		Indikerer høyre lydkanal.
Utdatamodus	[5S3T]	Kameramodus: Sett utsignalforsterkning på et passende nivå for å unngå lydforvrengning.Velg denne modusen når du ikke trenger å overvåke lyd.
	[BCYD]	Hodetelefonovervåkingsmodus: Sett utsignalforsterkning på et passende nivå for å øke volumet på hodetelefonene.Velg denne modusen når du trenger å overvåke lyd.
Innspilling		Ingen lyd blir tatt opp.Trykk for å starte opptaket.
		blir tatt opp.Trykk for å stoppe opptaket.
Mikrofon		Mikrofonen er på.Trykk for å dempe mikrofonen.
		Mikrofonen er dempet.Trykk for å oppheve demping av mikrofonen.
Sikkerhetsmodus		Slå på sikkerhetsmodus for å ta opp et reservelydspor med et volum på -6 dB.
		Slå av sikkerhetsmodus.
Lydfil		Sjekk tilgjengelig opptakstid.
		Sjekk antall lydfiler.
Forsterkningskontroll		Juster senderens forsterkningsnivå mellom -15 dB og 15 dB.
		Indikerer gjeldende forsterkningsnivå for senderen.
Annet		Indikerer sanntidsvolumet.
		Indikerer mottakeren.
	###	Indikerer sender 1.
	###	Indikerer sender 2.
	###	Indikerer batterinivå.
	[γTX2]	Tilgang til flere alternativer.
		Indikerer signalstyrken mellom sender og mottaker.
		Berøringsskjermen er låst.For å låse opp, trykk på knappen på mottakeren.

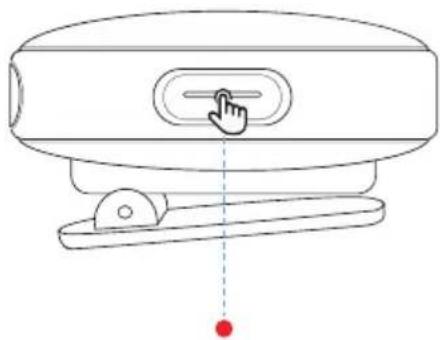

Demp

Det er to måter å dempe lyden på mikrofonen på: ved å trykke på senderens knapp eller ved å stille inn via mottakerens skjerm.

Last ned AnkerWork-programvaren for å eksportere opptak, justere innstillinger, oppdatere fastvare og mer.

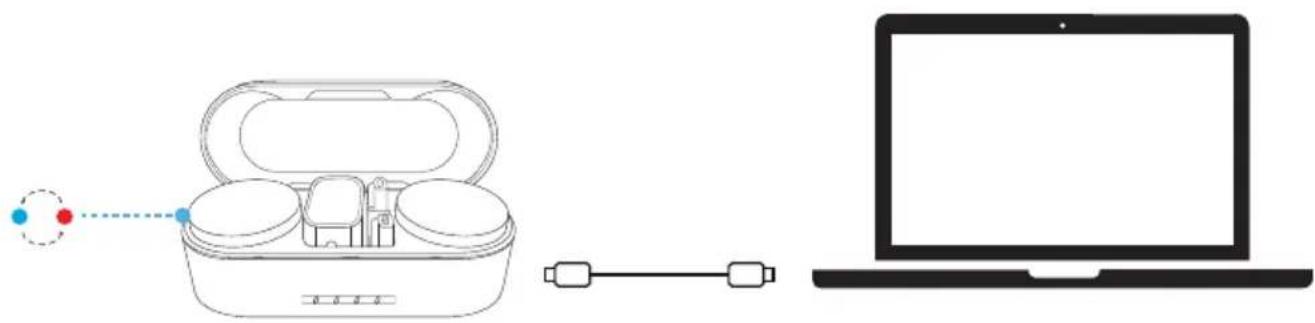

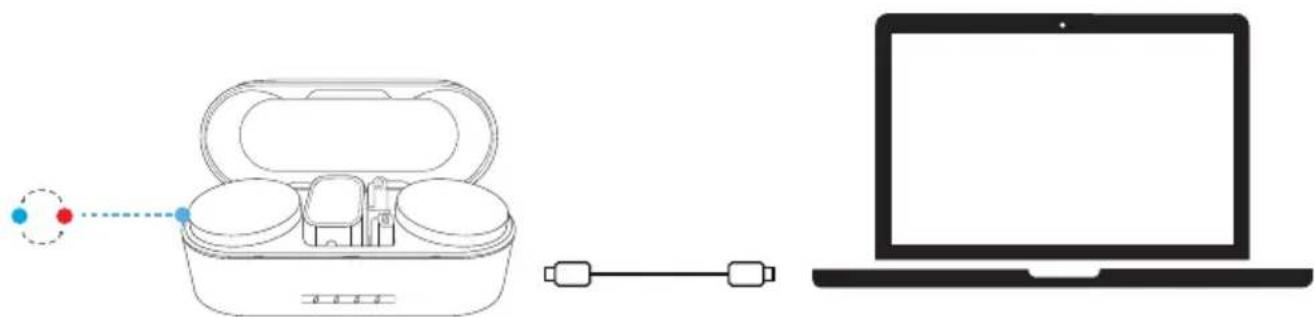

Fastvareoppdatering

1. Legg mottakeren og senderne tilbake i ladeetuiet, og la lokket være åpent.
2. Koble ladeetuiet til datamaskinen med USB-C-kabelen.
3. Se etter fastvareoppdateringer ved å koble mikrofonen til AnkerWorkprogramvaren.
4. Under oppdateringen lyser LED-indikatoren på senderen blått og rødt i en sekvens.

Spesifikasjoner

Spesifikasjoner kan endres uten varsel.

Element Sender
Inngangsspenning 5 V	0,66 A
Vekt 30 g
Dimensjoner 45,5 × 45,3 × 23,6 mm
Batterikapasitet 350 mAh
Ladetid 1,5 timer
Driftstid 6 timer (15 timer med ladeetuiet)
Opptak 4 GB / 7 timer
Analog inngang 3,5 mm TRS (for en Lavalier-mikrofon)
Overføringsområde 200 m (siktlinje)
Signal til støy-forhold ≥ 70 dB A-vektet
Tilsvarende støy 22 dB A-vektet (typisk)
Sensitivitet -36 dBV/Pa ved 1 KHz (forsterkning = 0 dB)
Maksimalt lydtrykknivå 120 dB SPL
Polardiagram Omnidireksjonell
Frekvensområde 50 Hz – 20 kHz

Element Mottaker
Inngangsspenning 5 V	--- 0,72 A
Vekt 37 g
Dimensjoner 43,2 × 35 × 30,4 mm
Batterikapasitet 350 mAh
Ladetid 1,5 timer
Driftstid 6 timer (15 timer med ladeetuiet)
Analog utgang	3,5 mm TRS (for hodetelefoner eller et kamera)
Element Ladeetui
Inngangsspenning 5 V	--- 3 A
Utgangsspenning 5 V	--- 0,8 A (hver pogo-pinne)
Vekt 184 g
Dimensjoner 135,3 × 54.2 × 48,3 mm
Batterikapasitet 2560 mAh / 9,472 Wh
Ladetid	3 timer (ved bruk av en strømadapter med en utgangsspenning på 5 V/2 A eller mer)
Driftstid	Lad mottakeren og senderne helt opp samtidig 1,5 ganger
