M650 - Mikrofon AnkerWork - Bezpłatna instrukcja obsługi

Typ produktu	Mikrofon bezprzewodowy
Marka	AnkerWork
Model	M650
Wymiary nadajnika	45,5 × 45,3 × 23,6 mm
Waga nadajnika	30 g
Wymiary odbiornika	43,2 × 35 × 30,4 mm
Waga odbiornika	37 g
Wymiary etui ładującego	135,3 × 54,2 × 48,3 mm
Waga etui ładującego	184 g
Zasilanie	Akumulator ładowany przez USB-C (5V)
Pojemność baterii (nadajnik)	350 mAh
Pojemność baterii (odbiornik)	350 mAh
Pojemność baterii (etui)	2560 mAh / 9,472 Wh
Czas pracy (nadajnik)	6 godzin (15 godzin z etui)
Czas pracy (odbiornik)	6 godzin (15 godzin z etui)
Zasięg transmisji	200 m (linia widzenia)
Pasmo przenoszenia	50 Hz – 20 kHz
Czułość (nadajnik)	-36 dBV/Pa przy 1 kHz (wzmocnienie 0 dB)
Stosunek sygnału do szumu	≥ 70 dB (ważone A)
Główne funkcje	Wbudowany zapis 7h, redukcja szumów, tryb bezpieczeństwa, ekran dotykowy, połączenie z telefonem/aparat/kamerą/komputerem, pianki, magnetyczny klips
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką; unikać wilgoci i płynów
Bezpieczeństwo	Używaj tylko zasilacza sieciowego 5V/2A lub wyższego do ładowania etui
Części zamienne i możliwość naprawy	Pianki, pokrywy nadajnika, adaptery (Lightning, USB-C), kable USB-C i AUX; aktualizacja oprogramowania za pomocą oprogramowania AnkerWork
Informacje ogólne	Mikrofon bezprzewodowy z etui ładującym, odbiornik z ekranem dotykowym, dwa nadajniki, wbudowany zapis, kompatybilny z iOS/Android/Windows/Mac

Często zadawane pytania - M650 AnkerWork

Jak sparować nadajnik i odbiornik?

Umieść nadajnik i odbiornik w etui ładującym, zamknij i otwórz etui. Są sparowane automatycznie. Możesz je również włączyć ręcznie, przytrzymując przycisk przez 2 sekundy; parowanie nastąpi automatycznie.

Ile czasu zajmuje ładowanie mikrofonu?

Nadajnik i odbiornik ładują się w pełni w około 1,5 godziny w etui. Samo etui ładuje się w 3 godziny przy użyciu zasilacza 5V/2A.

Jak nagrywać dźwięk bezpośrednio na nadajniku?

Przesuń palcem po ekranie odbiornika, aby uzyskać dostęp do ustawień nadajnika, a następnie naciśnij ikonę ⊙, aby rozpocząć nagrywanie. Naciśnij ponownie, aby zatrzymać. Pliki są przechowywane na nadajniku (do 7 godzin). Aby je wyeksportować, umieść nadajnik w etui i podłącz etui do komputera przez USB-C.

Jak podłączyć mikrofon do telefonu?

Zamocuj adapter (Lightning lub USB-C) do odbiornika, wyrównując go z rowkiem i obracając zgodnie z ruchem wskazówek zegara, aby go zablokować. Następnie podłącz adapter do telefonu. Odbiornik musi być włączony.

Jak podłączyć mikrofon do aparatu/kamery?

Zamontuj odbiornik na aparacie/kamerze za pomocą wbudowanego adaptera stopki, a następnie podłącz odbiornik do aparatu/kamery za pomocą dołączonego kabla AUX (TRS). Ręcznie ustaw wzmocnienie aparatu/kamery, aby uniknąć zniekształceń.

Jak podłączyć mikrofon do komputera?

Podłącz odbiornik do komputera za pomocą kabla USB-C. Wybierz 'AnkerWork M650 RX' jako urządzenie wejściowe w ustawieniach dźwięku systemu i oprogramowania do nagrywania.

Jak wyciszyć mikrofon?

Możesz wyciszyć dźwięk na dwa sposoby: naciśnij przycisk na nadajniku (dioda LED zaświeci się na czerwono) lub użyj ekranu odbiornika, naciskając ikonę mikrofonu.

Jak ustawić redukcję szumów?

Na ekranie głównym odbiornika przesuń palcem w dół, aby uzyskać dostęp do ustawień. Możesz wybrać wyłączenie redukcji szumów lub ustawienie jej na niski lub wysoki poziom.

Jak zaktualizować oprogramowanie sprzętowe M650?

Umieść nadajnik i odbiornik w etui ładującym, pozostaw etui otwarte i podłącz je do komputera przez USB-C. Otwórz oprogramowanie AnkerWork i sprawdź aktualizacje. Podczas aktualizacji dioda LED nadajnika miga na niebiesko i czerwono.

Jaka jest zawartość pudełka?

Pudełko zawiera: 2 nadajniki, 1 odbiornik, 1 adapter Lightning, 1 adapter USB-C, 1 etui ładujące, 1 kabel USB-C, 1 kabel AUX (TRS), 2 wymienne pokrywy nadajnika, 2 pianki i 1 etui podróżne.

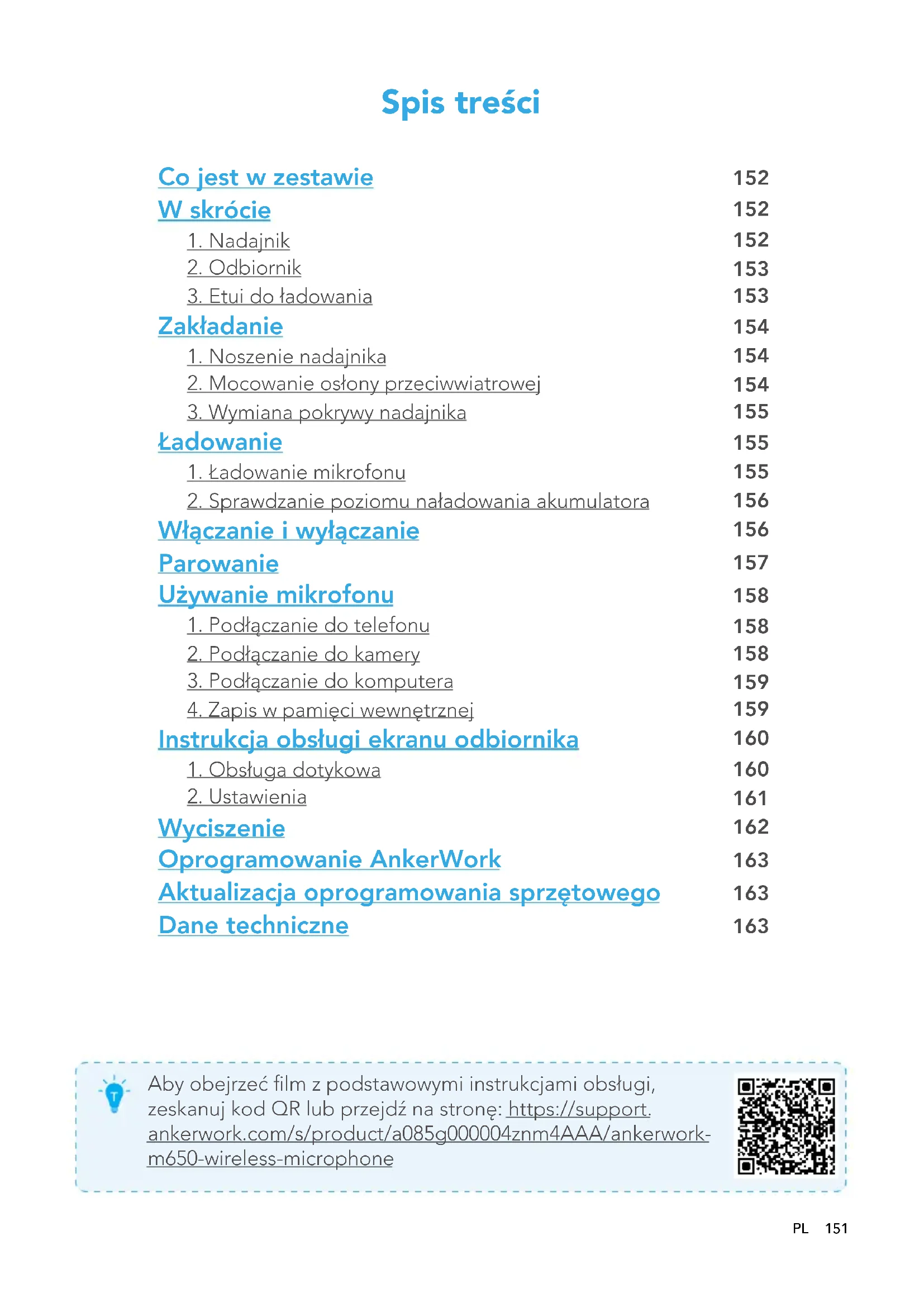

INSTRUKCJA OBSŁUGI M650 AnkerWork

Co jest w zestawie 152

W skrócie 152

1. Nadajnik 152
2. Odbiornik 153
3. Etui do ładowania 153

Zakładanie 154

1. Noszenie nadajnika 154
2. Mocowanie osłony przeciwwiatrowej 154
3. Wymiana pokrywy nadajnika 155

Ładowanie 155

1. Ładowanie mikrofonu 155
2. Sprawdzanie poziomu naładowania akumulatora 156

Włączanie i wyłączanie 156

Parowanie 157

Używanie mikrofonu 158

1. Podłączanie do telefonu 158
2. Podłączanie do kamery 158
3. Podłączanie do komputera 159
4. Zapis w pamięci wewnętrznej 159

Instrukcja obsługi ekranu odbiornika 160

1. Obsługa dotykowa 160
2. Ustawienia 161

Wyciszenie 162

Oprogramowanie AnkerWork 163

Aktualizacja oprogramowania sprzętowego 163

Dane techniczne 163

Aby obejrzeć film z podstawowymi instrukcjami obsługi, zeskanuj kod QR lub przejdź na stronę: https://support.ankerwork.com/s/product/a085g000004znm4AAA/ankerwork-m650-wireless-microphone

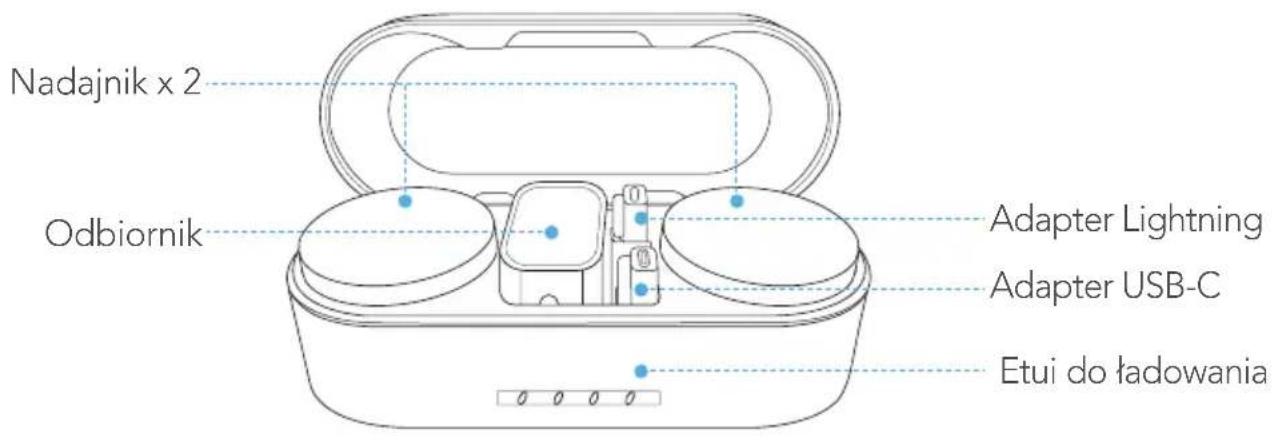

Co jest w zestawie

Kabel USB-C Kabel AUX (TRS) Wymienna pokrywa

nadajnika × 2

Ostona przeciwwiatrowa × 2

Etui podróżne

W skrócie

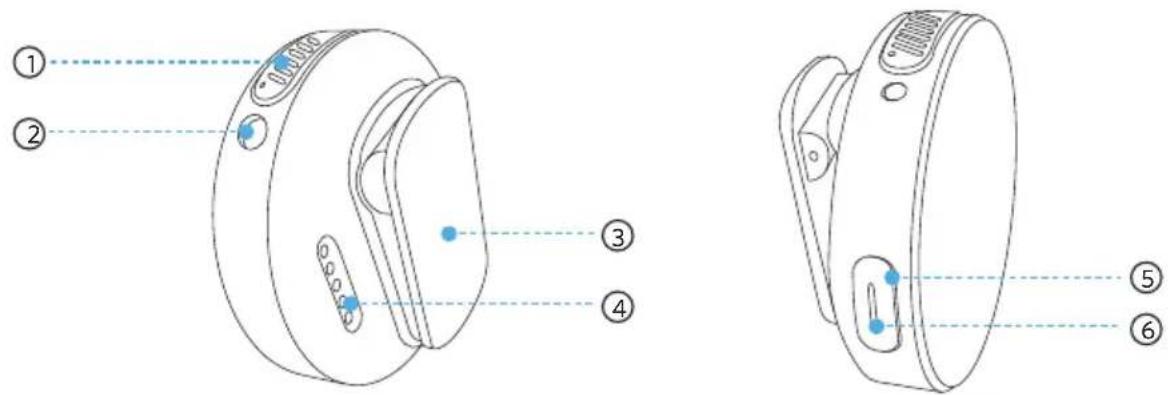

1. Nadajnik

① Wbudowany mikrofon
② Port wejściowy TRS
- Podłączenie do mikrofonu krawatowego lub do osłony przeciwwiatrowej.
③ Klips z tyłu/magnes z klipsem
④ Styki ładujące

⑤ Przycisk wielofunkcyjny
- Naciśnij, aby wyciszyć/wyłączyć wyciszenie mikrofonu.
- Przytrzymaj przez dwie sekundy, aby ręcznie włączyć/wyłączyć.
⑥ Kontrolka LED

2. Odbiornik

① Ekran dotykowy
② Wbudowany adapter gorącej stopki
③ Przycisk zasilania

- Naciśnij, aby zablokować/odblokować ekran.

- Przytrzymaj przez dwie sekundy, aby ręcznie włączyć/wyłączyć.

④ Port rozszerzeń
- Podłącz urządzenie do telefonu za pomocą adaptera dołączonego do zestawu.
⑤ Styki ładujące
⑥ Port USB-C

- Podłącz do źródła zasilania.

- Podłącz do komputera jako zewnętrzny mikrofon.

⑦ Port wyjściowy TRS

- Podłącz do aparatu za pomocą dostarczonego kabla AUX.

3. Etui do ładowania

① Port USB-C
- Podłącz do źródła zasilania.
- Połącz z oprogramowaniem komputerowym AnkerWork.
② Kontrolka LED

Zakładanie

1. Noszenie nadajnika

Opcja A: Przymocuj nadajnik do ubrania za pomocą tylnego klipsa.

Opcja B: Odłącz tylny klips od nadajnika. Do zamocowania nadajnika można użyć magnesu z klipsem.

2. Mocowanie osłony przeciwwiatrowej

Aby zredukować szum wiatru podczas nagrywania, włóż osłonę przeciwwiatrową do portu wejściowego TRS nadajnika.

3. Wymiana pokrywy nadajnika

Aby zainstalować nową osłonę, dopasuj ją do nadajnika, a następnie obróć w prawo, tak aby zablokowała się na miejscu.

Aby zdjąć etui, przekręć je w lewo.

Ładowanie

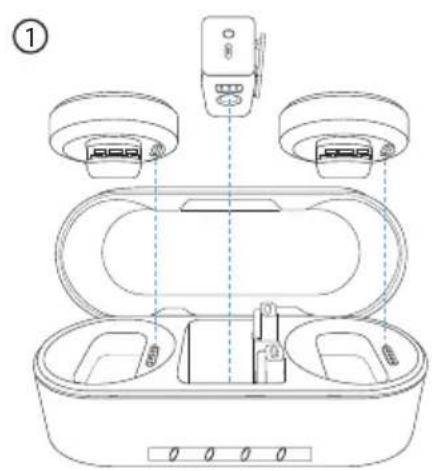

1. Ładowanie mikrofonu

1. Umieść odbiornik i nadajniki w etui ładującym i je zamknij.
2. Podłącz etui ładujące do zasilacza kablem USB-C.
3. Kontrolki LED na etui ładującym wskazują status ładowania.

LED Poziom naładowania baterii podczas ładowania
	≤25%

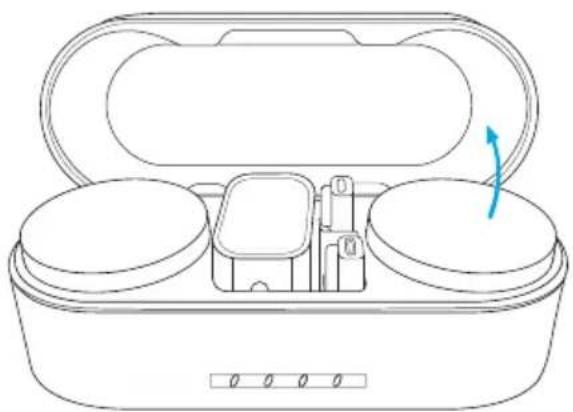

2. Sprawdzanie poziomu naładowania akumulatora

Po otworzeniu etui ładującego kontrolki LED wskażą poziom naładowania baterii.

LED Poziom naładowania baterii
	<10%
○ 10%-25%
○ 26%-50%
○ ○51%-75%
○ ○76%-100%

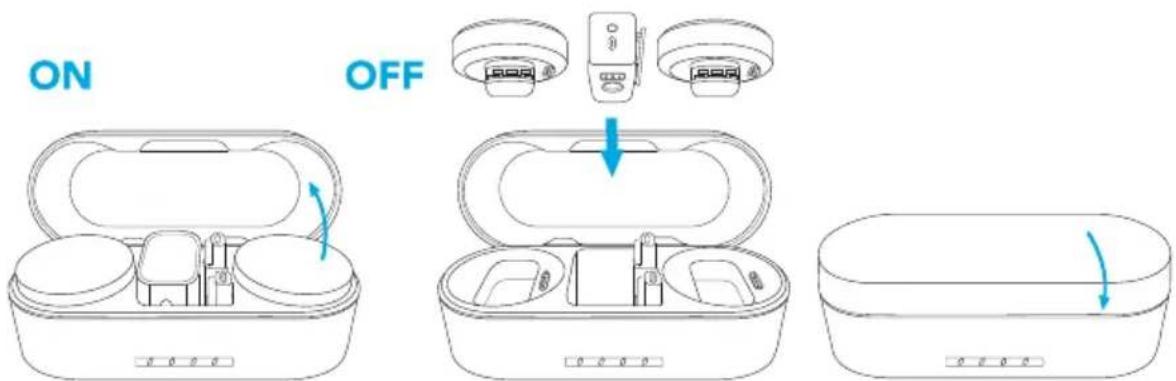

Włączanie i wyłączanie

Otwórz etui ładujące, a odbiornik i nadajniki automatycznie włączą w ciągu 4 sekund. Aby wyłączyć, włóż odbiornik i nadajniki do obudowy i zamknij ją.

- Kontrolka LED na nadajniku wskazuje bieżący status.

LED Stan
	Świeci na niebiesko światłem stałym przez 1 sekundę	Urządzenie włączone
	Nie świeci Urządzenie wyłączone
	Miga powoli na czerwono Niski poziom naładowania

• Aby ręcznie włączyć lub wyłączyć zasilanie, naciśnij przycisk na odbiorniku lub nadajniku i przytrzymaj go przez 2 sekundy.
• Odbiornik i nadajniki wyłączą się automatycznie po 30 minutach, jeśli nie są używane i nie są podłączone.

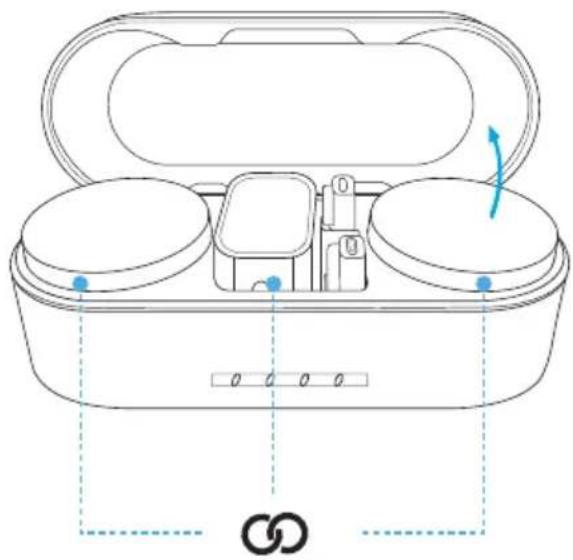

Parowanie

Odbiornik i nadajniki sparują się ze sobą po włączeniu.

Umieść niepołączone odbiornik i nadajniki w etui. Sparują się automatycznie.

- Kontrolka LED na nadajniku wskazuje bieżący status.

LED Stan
	Szybko miga na niebiesko Parowanie
	Stale świecąca niebieska dioda Połączono
	Miga powoli na niebiesko Odłączono

Używanie mikrofonu

1. Podłączanie do telefonu

①

Mikrofon może nagrywać i przesyłać dźwięk do telefonu. Aby podłączyć odbiornik do telefonu:

1. Wyrównaj adapter z rowkiem na odbiorniku.
2. Obróć adapter w prawo, aby zablokować.
3. Podłącz adapter do telefonu.

• Głośnik telefonu iPhone nie może odtwarzać dźwięku, gdy jest podłączony do odbiornika. W takiej sytuacji użyj słuchawek lub głośnika Bluetooth.
• W trakcie korzystania z adaptera Lightning tryb stereo i tryb bezpieczeństwa nie są obsługiwane. W takiej sytuacji dostępny jest tylko tryb mono.
• Aby monitorować dźwięk podczas nagrywania, podłącz słuchawki do portu wyjściowego TRS odbiornika.
• Aby zwiększyć głośność w słuchawkach, wybierz 📞 na ekranie odbiornika. Zajrzyj do części Ustawienia w tej instrukcji.
• Gdy używasz adaptera Lightning, wybranie może powodować zniekształcenia nagrań. W takiej sytuacji wybierz, aby sprawdzić dźwięk, a następnie wróć do opcji, aby uzyskać jakość końcową nagrania.

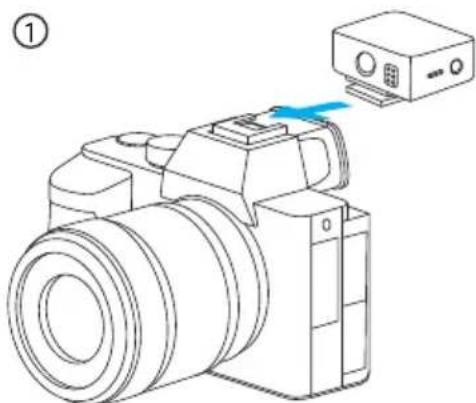

2. Podłączanie do kamery

Mikrofon może nagrywać i przesyłać dźwięk do kamery. Aby podłączyć odbiornik do kamery:

1. Zamocuj odbiornik na kamerze za pomocą wbudowanego adaptera typu gorąca stopka.

2. Połącz odbiornik z kamerą za pomocą kabla AUX.

- Aby uzyskać najlepsze wyniki, ręcznie dostosuj głośność nagrywania w kamerze.

- Zmniejsz wzmocnienie kamery, aby uniknąć zniekształceń dźwięku i zredukować szumy w tle. Wzmocnienie odbioru dźwięku można regulować na ekranie odbiornika.

- Model M650 może nie obsługiwać tłumienia szumu wiatru i redukcji szumów w kamerze. Zalecane jest wyłączenie obu funkcji podczas nagrywania.

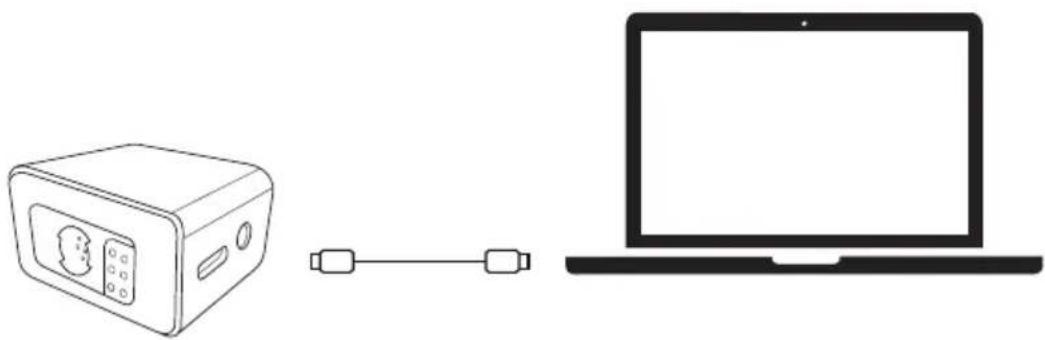

3. Podłączanie do komputera

M650 może pełnić funkcję zewnętrznego mikrofonu do komputera. Podłącz odbiornik do komputera za pomocą kabla USB-C.

- Musisz wybrać AnkerWork M650 RX jako urządzenie wejściowe w systemie komputera i oprogramowaniu do nagrywania.

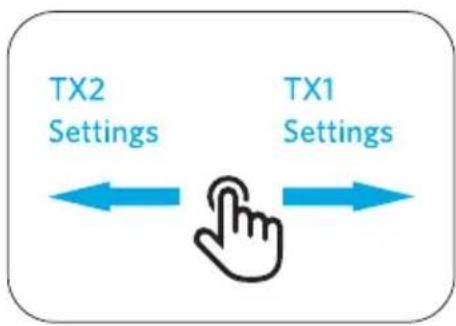

4. Zapis w pamięci wewnętrznej

①

②

Każdy nadajnik jest wyposażony we wbudowany moduł pamięci, który pozwala na zapisanie nawet do 7 godzin nagrań dźwięku.

1. Aby otworzyć ustawienia nadajnika, przesuń palcem w lewo lub w prawo po jego ekranie.
2. Naciśnij ⊙, aby rozpocząć nagrywanie. Naciśnij ponownie, aby zatrzymać nagrywanie. Plik audio zostanie zapisany w nadajniku.

• Włożenie nadajnika z powrotem do etui ładującego spowoduje wstrzymanie nagrywania.
• Aby wyeksportować pliki audio, włóż nadajnik z powrotem do etui i podłącz etui do komputera za pomocą kabla USB-C.
• Po zapełnieniu pamięci możesz usunąć pliki audio lub włączyć opcję „Zastąp pliki” w oprogramowaniu AnkerWork.

Instrukcja obsługi ekranu odbiornika

Aby obejrzeć film z instrukcjami obsługi ekranu odbiornika, zeskanuj kod QR lub przejdź na stronę: https://support.ankerwork.com/s/product/a085g000004znm4AAA/ankerwork-m650-wireless-microphone

1. Obsługa dotykowa

• Przesuń palcem w dół, aby ustawić odbiornik, lub przesuń w góre, aby zsynchronizować ustawienia nadajników 1 i 2.
• Przesuń palcem w lewo lub w prawo, aby dostosować ustawienia nadajników 1 lub 2.

2. Ustawienia

Spójrz na ikony, które mogą pojawiać się w trakcie konfiguracji mikrofonu.

Tryb redukcji szumów		Wyłącz funkcję redukcji szumów.
		Ustaw niski poziom redukcji szumów.
	[BDHZ]	Ustaw wysoki poziom redukcji szumów.
Kanał dźwiękowy	[TTZ2]	Tryb mono: nagrywanie dźwięku w jednym kanale.
		Tryb stereo: nagrywanie dźwięku w lewym i prawym kanale.(Nadajnik 1 jako lewy kanał i Nadajnik 2 jako prawy kanał)
	###	Oznacza lewy kanał dźwięku.
	###	Oznacza prawy kanał dźwięku.
Tryb wyjścia		Tryb kamery: Ustaw wzmocnienie wyjścia na odpowiednim poziomie, aby uniknąć zniekształceń dźwięku.Wybierz ten tryb, jeśli nie potrzebujesz monitorować dźwięku.
	[60Y8]	Tryb monitorowania słuchawek: Ustaw wzmocnienie wyjścia na odpowiednim poziomie, aby zwiększyć głośność w słuchawkach.Wybierz ten tryb, jeśli potrzebujesz monitorować dźwięk.
Nagranie	[###]	Dźwięk nie jest nagrywany. Naciśnij, aby rozpocząć nagrywanie.
	###	Dźwięk jest nagrywany. Naciśnij, aby zatrzymać nagrywanie.
Mikrofon		Mikrofon jest włączony. Naciśnij, aby wyciszyć mikrofon.
		Mikrofon jest wyciszony. Naciśnij, aby wyłączyć wyciszenie mikrofonu.
Tryb bezpieczeństwa		Wyłącz tryb bezpieczeństwa, aby nagrać kopię zapasową ścieżki dźwiękowej z głośnością -6dB.
		Wyłącz tryb bezpieczeństwa.
Plik audio		Sprawdź dostępny czas nagrywania.
	[78CB]	Sprawdź liczbę plików audio.
Kontrola wzmocnienia	###	Ustaw poziom wzmocnienia nadajnika w zakresie od -15 dB do 15 dB.
	###	Wskazuje aktualny poziom wzmocnienia nadajnika.
Inne		Wskazuje głośność w czasie rzeczywistym.
		Wskazuje odbiornik.
	[###]	Wskazuje nadajnik 1.
	[###]	Wskazuje nadajnik 2.
	[###]	Wskazuje poziom naładowania baterii.
		Skorzystaj z dodatkowych opcji.
	[HSTY]	Wskazuje siłę sygnału między nadajnikiem a odbiornikiem.
		Ekran dotykowy jest zablokowany. Naciśnij przycisk na odbiorniku w celu odblokowania.

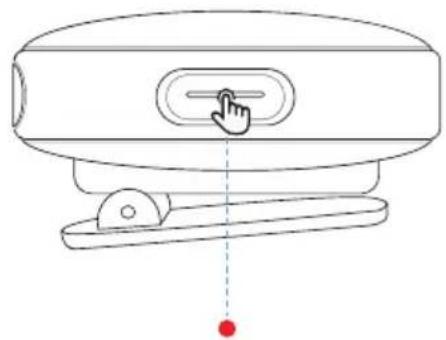

Wyciszenie

Mikrofon można wyciszyć na dwa sposoby: naciskając przycisk nadajnika lub wybierając odpowiednie ustawienie na ekranie odbiornika.

- Po wyciszeniu mikrofonu kontrolka LED nadajnika świeci stałym czerwonym światłem.

Oprogramowanie AnkerWork

Pobierz i zainstaluj oprogramowanie AnkerWork, aby eksportować nagrania, zaktualizować oprogramowanie sprzętowe, zmieniać ustawienia i korzystać z innych funkcji.

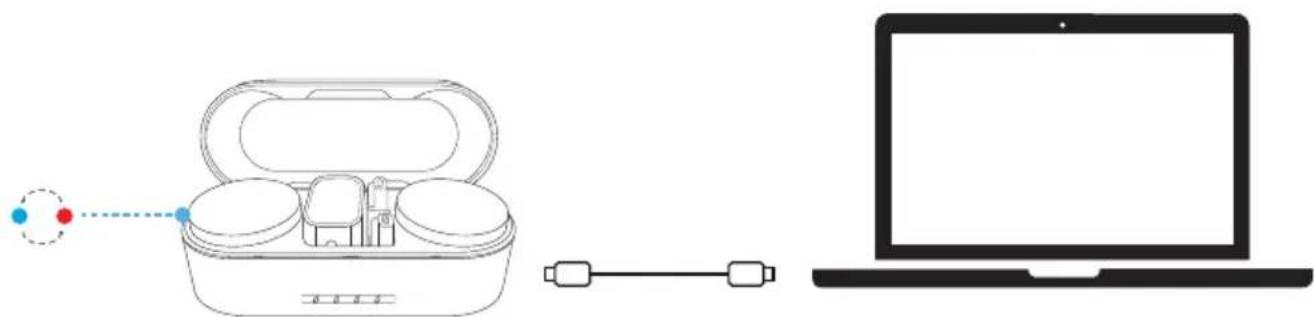

Aktualizacja oprogramowania sprzętowego

1. Umieść ponownie odbiornik i nadajniki w etui ładującym i zostaw otwarte etui.
2. Podłącz etui ładujące do komputera za pomocą kabla USB-C.
3. Aby sprawdzić dostępność aktualizacji oprogramowania sprzętowego, podłącz mikrofon do aplikacji AnkerWork.
4. W trakcie aktualizacji kontrolka LED na nadajniku świeci kolejno na niebiesko i czerwono.

Dane techniczne

Dane techniczne mogą ulec zmianie bez powiadomienia.

Element Nadajnik
Wejście 5V	---0,66 A
Waga 30 g/1,1 oz
Wymiary 45,5 × 45,3 × 23,6 mm	/1,8 × 1,8 × 0,9"
Pojemność akumulatora 350 mAh
Czas ładowania 1,5 godz.
Czas pracy urządzenia 6 godzin	(15 godz. z etui ładującym)
Zapis w pamięci wewnętrznej 4	GB/7 godz.
Wejście analogowe 3,5 mm TRS	(do mikrofonu krawatowego)
Zasięg transmisji 200 m/656 stóp	(w linii wzroku)
Stosunek sygnału do szumu ≥ 70 dB w skali A
Równoważny poziom szumu 22	dB w skali A (typowo)
Skuteczność -36 dBV/Pa przy 1	KHz (wzmocnienie = 0 dB)
Maksymalny poziom ciśnienia akustycznego	120 dB SPL
Charakterystyka kierunkowości	Wielokierunkowy
Zakres częstotliwości 50 Hz–20	kHz

Element Odbiornik
Wejście 5 V	--- 0,72 A
Waga 37 g/1,3 oz
Wymiary 43,2 × 35 × 30,4 mm/	1,7 × 1,4 × 1,2"
Pojemność akumulatora 350 mAh
Czas ładowania 1,5 godz.
Czas pracy urządzenia 6 godzin	(15 godz. z etui ładującym)
Wyjście analogowe 3,5 mm TRS	(do słuchawek lub aparatu)
Element Etui do ładowania
Wejście 5 V	=== 3 A
Wyjście 5 V	=== 0,8 A (każdy pogo pin)
Waga 184 g/6,5 oz
Wymiary 135,3 × 54,2 × 48,3 m	m/5,3 × 2,1 × 1,9"
Pojemność akumulatora 2560 m	mAh/9,472 Wh
Czas ładowania	3 godziny (z zasilaczem o mocy wyjściowej co najmniej 5 V/2 A)
Czas pracy urządzenia	Umożliwia jednoczesne pełne naładowanie odbiornika i nadajników 1,5 x

Índice
