Ürün Tipi	Kablosuz Mikrofon
Marka	AnkerWork
Model	M650
Verici Boyutları	45,5 × 45,3 × 23,6 mm
Verici Ağırlığı	30 g
Alıcı Boyutları	43,2 × 35 × 30,4 mm
Alıcı Ağırlığı	37 g
Şarj Kutusu Boyutları	135,3 × 54,2 × 48,3 mm
Şarj Kutusu Ağırlığı	184 g
Güç	USB-C (5V) ile şarj edilebilir pil
Pil Kapasitesi (Verici)	350 mAh
Pil Kapasitesi (Alıcı)	350 mAh
Pil Kapasitesi (Kutu)	2560 mAh / 9,472 Wh
Kullanım Süresi (Verici)	6 saat (kutu ile 15 saat)
Kullanım Süresi (Alıcı)	6 saat (kutu ile 15 saat)
İletim Menzili	200 m (görüş hattı)
Frekans Tepkisi	50 Hz – 20 kHz
Duyarlılık (Verici)	-36 dBV/Pa @ 1 kHz (0 dB kazanç)
Sinyal/Gürültü Oranı	≥ 70 dB (A ağırlıklı)
Ana Özellikler	Dahili 7 saat kayıt, gürültü azaltma, güvenlik modu, dokunmatik ekran, telefon/kamera/bilgisayar bağlantısı, rüzgarlık, manyetik klip
Bakım ve Temizlik	Yumuşak ve kuru bir bezle temizleyin; nem ve sıvılardan kaçının
Güvenlik	Kutuyu şarj etmek için yalnızca 5V/2A veya üzeri bir güç adaptörü kullanın
Yedek Parçalar ve Tamir Edilebilirlik	Rüzgarlıklar, verici kapakları, adaptörler (Lightning, USB-C), USB-C ve AUX kabloları; AnkerWork yazılımı ile ürün yazılımı güncellemesi
Genel Bilgiler	Şarj kutusu, dokunmatik ekranlı alıcı, iki verici, dahili kayıt, iOS/Android/Windows/Mac uyumlu kablosuz mikrofon

Sık sorulan sorular - M650 AnkerWork

Verici ve alıcı nasıl eşleştirilir?

Verici ve alıcıyı şarj kutusuna yerleştirin, ardından kutuyu kapatıp açın. Otomatik olarak eşleşirler. Ayrıca, düğmeye 2 saniye basılı tutarak manuel olarak açabilirsiniz; eşleştirme otomatik olarak gerçekleşir.

Mikrofonu şarj etmek ne kadar sürer?

Verici ve alıcı, kutuda yaklaşık 1,5 saatte tamamen şarj olur. Şarj kutusunun kendisi 5V/2A adaptör ile 3 saatte şarj olur.

Sesi doğrudan vericiye nasıl kaydederim?

Alıcı ekranında kaydırarak verici ayarlarına erişin, ardından kaydı başlatmak için ⊙ simgesine basın. Durdurmak için tekrar basın. Dosyalar vericide (7 saate kadar) saklanır. Dışa aktarmak için vericiyi kutuya yerleştirin ve kutuyu USB-C ile bir bilgisayara bağlayın.

Mikrofonu bir telefona nasıl bağlarım?

Adaptörü (Lightning veya USB-C) alıcıya, oluğa hizalayarak ve saat yönünde çevirerek kilitleyin. Ardından adaptörü telefonunuza takın. Alıcı açık olmalıdır.

Mikrofonu bir kameraya nasıl bağlarım?

Alıcıyı, dahili sıcak ayak adaptörü ile kameraya monte edin, ardından alıcıyı kameraya verilen AUX (TRS) kablosu ile bağlayın. Bozulmayı önlemek için kameranın kazancını manuel olarak ayarlayın.

Mikrofonu bir bilgisayara nasıl bağlarım?

Alıcıyı USB-C kablosu ile bilgisayara bağlayın. Sistem ve kayıt yazılımı ses ayarlarında giriş aygıtı olarak 'AnkerWork M650 RX'i seçin.

Mikrofonun sesini nasıl kapatırım?

Sesi iki şekilde kapatabilirsiniz: vericinin düğmesine basın (LED göstergesi sabit kırmızı olur) veya alıcı ekranında mikrofon simgesine basın.

Gürültü azaltma nasıl ayarlanır?

Alıcının ana ekranında, ayarlara erişmek için aşağı kaydırın. Gürültü azaltmayı devre dışı bırakmayı veya düşük veya yüksek seviyeye ayarlamayı seçebilirsiniz.

M650'nin ürün yazılımı nasıl güncellenir?

Verici ve alıcıyı şarj kutusuna yerleştirin, kutuyu açık bırakın ve kutuyu USB-C ile bir bilgisayara bağlayın. AnkerWork yazılımını açın ve güncellemeleri kontrol edin. Güncelleme sırasında vericinin LED göstergesi mavi ve kırmızı yanıp söner.

Kutu içeriği nedir?

Kutu içeriği: 2 verici, 1 alıcı, 1 Lightning adaptörü, 1 USB-C adaptörü, 1 şarj kutusu, 1 USB-C kablosu, 1 AUX (TRS) kablosu, 2 yedek verici kapağı, 2 rüzgarlık ve 1 seyahat çantası.

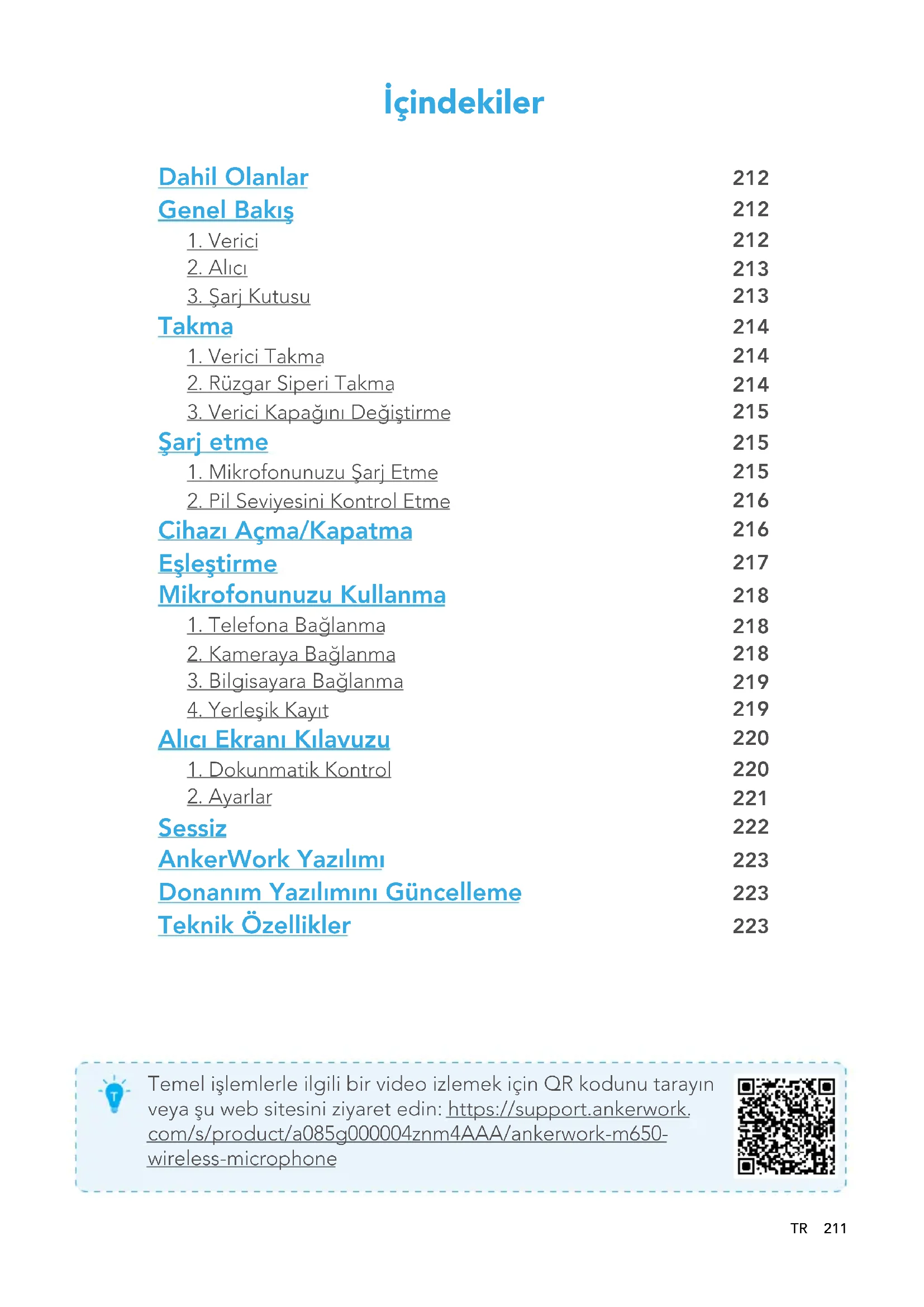

KULLANIM KILAVUZU M650 AnkerWork

1. Verici Takma 214

2. Rüzgar Siperi Takma 214

3. Verici Kapağını Değiştirme 215

Şarj etme 215

1. Mikrofonunuzu Şarj Etme 215

2. Pil Seviyesini Kontrol Etme 216

Cihazı Açma/Kapatma 216

Eşleştirme 217

Mikrofonunuzu Kullanma 218

1. Telefona Bağlanma 218

2. Kameraya Bağlanma 218

3. Bilgisayara Bağlanma 219

4. Yerleşik Kayıt 219

Alici Ekranı Kılavuzu 220

1. Dokunmatik Kontrol 220

2. Ayarlar 221

Sessiz 222

AnkerWork Yazılımı 223

Donanım Yazılımını Güncelleme 223

Teknik Özellikler 223

Temel işlemlerle ilgili bir video izlemek için QR kodunu tarayın veya şu web sitesini ziyaret edin: https://support.ankerwork.com/s/product/a085g000004znm4AAA/ankerwork-m650-wireless-microphone

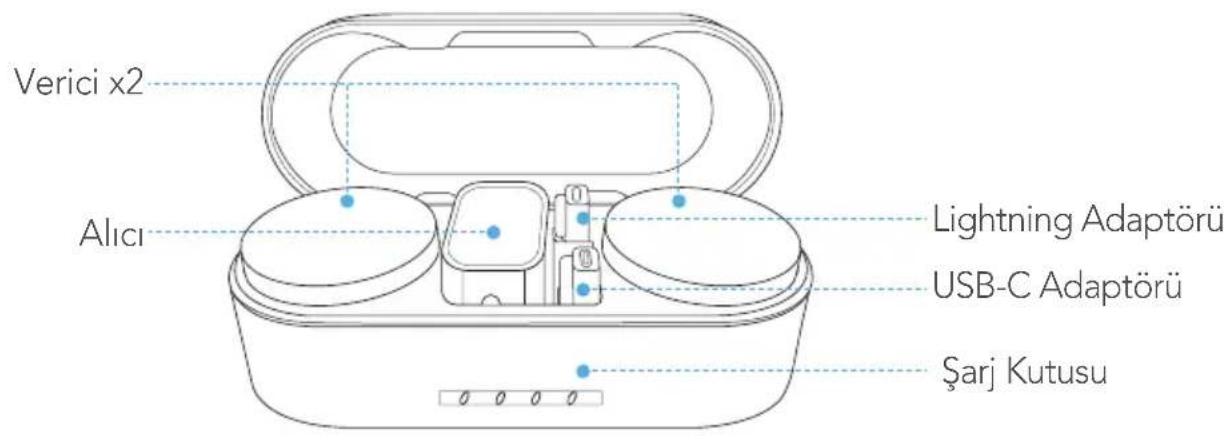

Dahil Olanlar

USB-C Kablosu AUX Kablosu (TRS) Değiştirilebilir Verici

Kapağı ×2

Rüzgar Siperi ×2 Seyahat Çantası

Genel Bakış

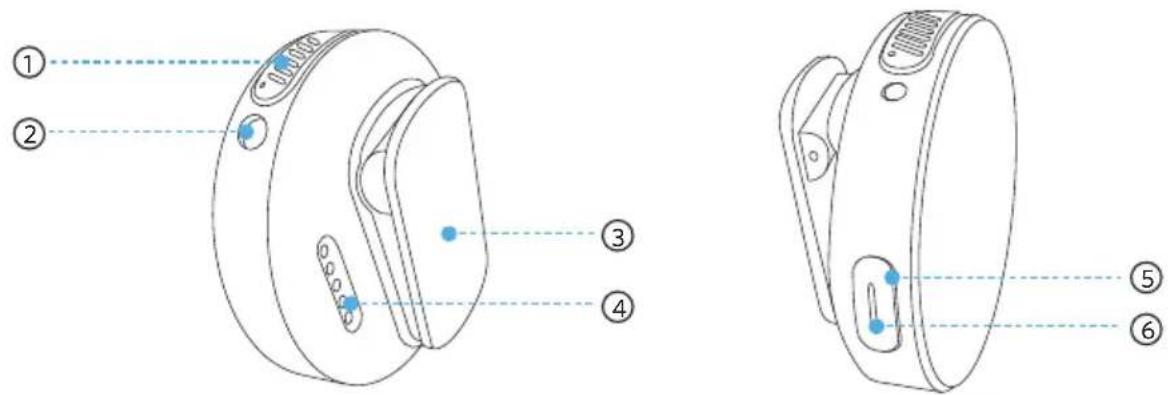

1. Verici

① Yerleşik mikrofon
② TRS girişi bağlantı noktası
- Yaka mikrofonuna veya rüzgar siperine bağlayın.
③ Arkadaki klips / klips miknatisı
④ Şarj pimleri

⑤ Çoklu işlev düğmesi

- Mikrofonu açmak/kapatmak için basın.

- Manuel olarak açmak/kapatmak için iki saniye süreyle basılı tutun.

⑥ LED göstergesi

2. Alici

① Dokunmatik ekran
② Dahili flaş yuvası adaptörü
③ Güç düğmesi

- Ekranı kilitlemek/kilidini açmak için basın.

- Manuel olarak açmak/kapatmak için iki saniye süreyle basılı tutun.

④ Genişletme bağlantı noktası
- Birlikte gelen adaptörü kullanarak telefonunuza bağlayın.
⑤ Şarj pimleri
⑥ USB-C bağlantı noktası

- Güç kaynağına bağlayın.

- Harici mikrofon olarak bilgisayarınıza bağlayın.

⑦ TRS çıkışı bağlantı noktası

- Birlikte gelen AUX kablosunu kullanarak kameranıza bağlayın.

3. Şarj Kutusu

① USB-C bağlantı noktası

- Güç kaynağına bağlayın.

- AnkerWork PC yazılımina bağlanın.

② LED göstergesi

Takma

1. Verici Takma

Seçenek A: Arkadaki klipsi kullanarak vericiyi giysinize takın.

Seçenek B: Arkadaki klipsi vericiden ayırın. Klips mıknatısı, vericiyi takmak için kullanılabilir.

2. Rüzgar Siperi Takma

Kayıt sırasında rüzgar gürültüsünü azaltmak için vericideki TRS girişi bağlantı noktasına bir rüzgar siperi takın.

3. Verici Kapağını Değiştirme

Yeni bir kapak takmak için kapağı vericiyle aynı hizaya getirin ve ardından kilitlemek için saat yönünde çevirin.

Kapağı çıkarmak için saat yönünün tersine çevirin.

Şarj etme

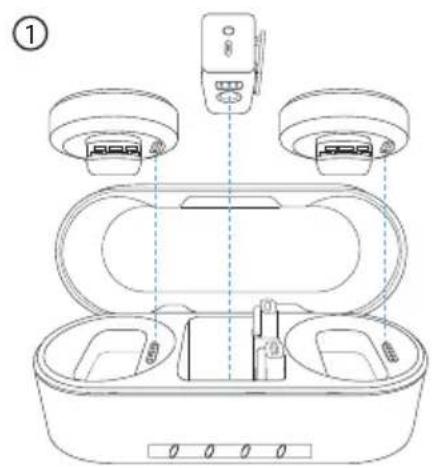

1. Mikrofonunuzu Şarj Etme

1. Alici ve vericileri şarj kutusuna yerleştirin ve kutuyu kapatın.
2. USB-C kablosunu kullanarak şarj kutusunu güç kaynağına bağlayın.
3. Şarj kutusundaki LED göstergeler şarj durumunu belirtir.

LED Şarj sırasında	pil seviyesi
	≤25%
○ 26%-50%
○ 51%75%
○ 76%-99%
○ 100%

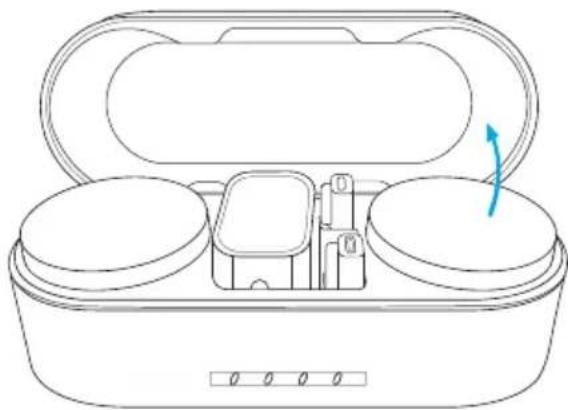

2. Pil Seviyesini Kontrol Etme

Şarj kutusunu açtığınızda LED göstergeler pil seviyesini belirtir.

LED Pil seviyesi
	<10%
○ 10%-25%
○ 26%-50%
○ ○51%-75%
○ ○76%-100%

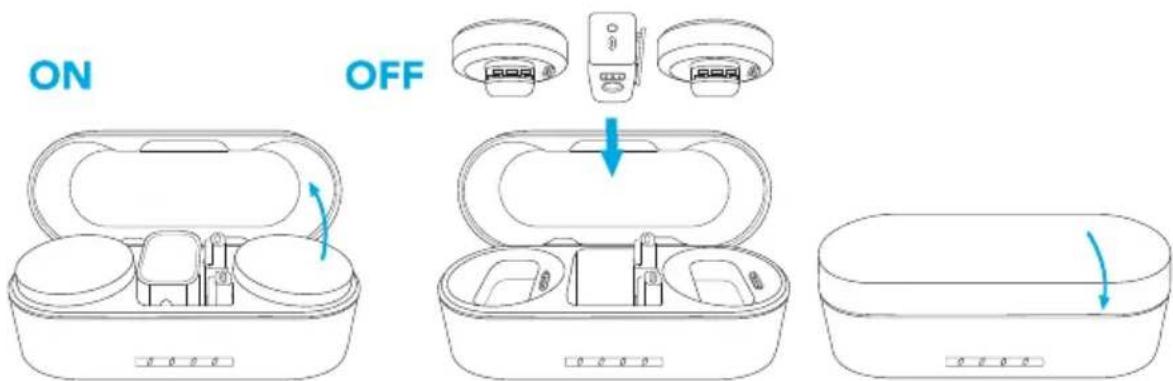

Cihazı Açma/Kapatma

Şarj kutusunu açtığınızda alıcı ve vericiler dört saniye içinde otomatik olarak açılır. Kapatmak için alıcı ve vericileri kutuya yerleştirin ve kutuyu kapatın.

- Vericideki LED göstergesi geçerli durumu belirtir.

LED Durum
	Bir saniye boyunca sabit mavi Açık
	Işık kapalı Kapalı
	Yavaş yanıp sönen kırmızı Düşük pil seviyesi

• Manuel olarak açıp kapatmak için alıcı veya verici üzerindeki düğmeyi 2 saniye süreyle basılı tutun.
• Alici ve vericiler, kullanılmadığında veya bağlanmadığında 30 dakika sonra otomatik olarak kapanır.

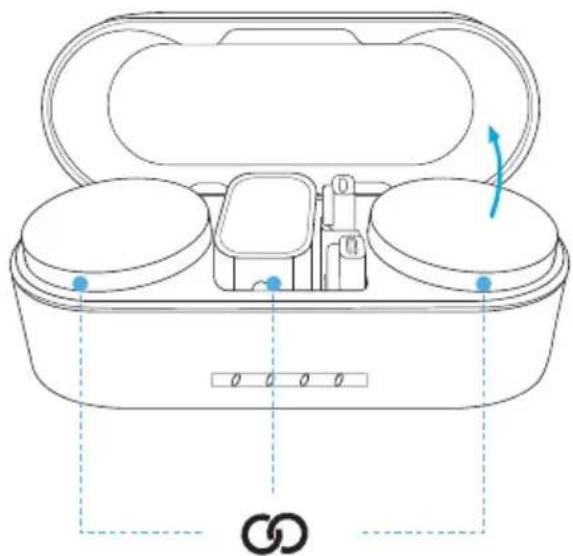

Eşleştirme

Alici ve vericiler açıldıklarında birbirleriyle eşleşir.

Bağlantı kesildiğinde, alıcı ve vericileri kutuya yerleştirince otomatik olarak eşleşirler.

- Vericideki LED göstergesi geçerli durumu belirtir.

LED Durum
	Hızlı yanıp sönen mavi Eşleştirme
[OW26]	Sabit mavi Bağlı
	Yavaş yanıp sönen mavi Bağlantı kesildi

Mikrofonunuzu Kullanma

1. Telefona Bağlanma

①

Mikrofonunuz sesi kaydedebilir ve bir telefona iletebilir. Alicıyı telefona bağlamak için:

1. Adaptörü alıcıdaki oyukla hizalayın.
2. Kilitlemek için adaptörü saat yönünde döndürün.
3. Adaptörü telefonunuza takın.

• iPhone hoparlörünüz, aliciya bağlandığında ses çıkışı sağlayamaz. Lütfen bunun yerine Bluetooth kulaklık veya hoparlör kullanın.
• Lightning adaptörü kullanılırken stereo modu ve güvenlik modu desteklenmez. Bu durumda yalnızca mono mod kullanılabilir.
• Kayıt sırasında sesinizi izlemek için kulaklığınızı alıcının TRS çıkışı bağlantı noktasına takın.
• Kulaklık sesini artırmak için alıcının ekranında ⏻ seçeneğini belirleyin. Bu kılavuzdaki "Ayarlar" bölümüne bakın.
• ⚙️ seçeneği belirlendiğinde Lightning adaptörü kullanılırsa kayıtlar bozulabilir. Bu durumda sesi kontrol etmek için ⚙️ seçeneğini belirleyin ve ardından son kayıt için ⚙️ bölümüne dönün.

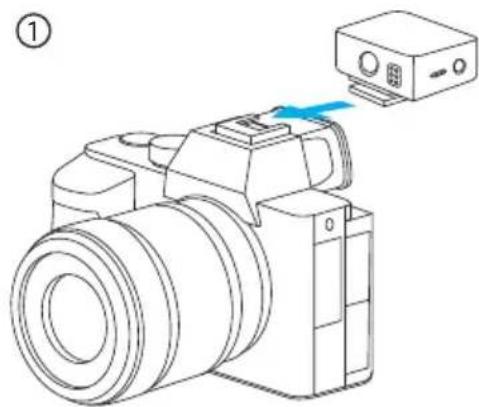

2. Kameraya Bağlanma

Mikrofonunuz sesi kaydedebilir ve bir kameraya iletebilir. Alicıyı kameraya bağlamak için:

1. Dahili flaş yuvası adaptörünü kullanarak alıcıyı kameraya takın.
2. Alicıyı ve kamerayı AUX kablosuyla birbirine bağlayın.

• En iyi sonuçlar için kamera kayıt sesini manuel olarak ayarlayın.
• Ses bozulmasını önlemek ve arka plan gürültüsünü azaltmak için kamera artışını düşürün. Alicının ekranı aracılığıyla ses alma artışını ayarlayabilirsiniz.
• M650, kameranızın rüzgar gürültüsünü bastırma ve gürültü azaltma işlevleriyle uyumlu olmayabilir. Kayıt sırasında her iki işlevi de kapatmanız önerilir.

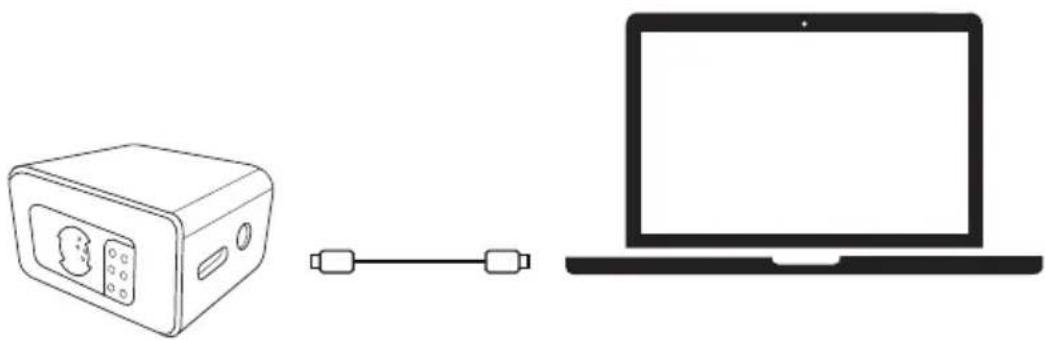

3. Bilgisayara Bağlanma

M650, bilgisayar için harici mikrofon görevi görebilir. USB-C kablosu aracılığıyla alicıyı bilgisayara bağlayın.

- Bilgisayar sisteminiz ve kayıt yazılıminiz için giriş cihazı olarak AnkerWork M650 RX'i seçmeniz gerekir.

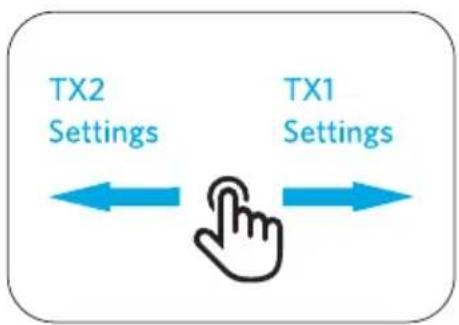

4. Yerleşik Kayıt

①

②

Her vericide, 7 saate kadar ses kaydı için dahili depolama alanı bulunur.

1. Verici ayarlarına erişmek için alıcının ekranında sola veya sağa kaydırın.
2. Kaydı başlatmak için ⚙ seçeneğine dokunun ve durdurmak için tekrar dokunun. Ses dosyası vericide depolanır.

• Verici şarj kutusuna geri takıldığında kayıt durdurulur.
• Ses dosyalarını dışa aktarmak için vericiyi kutuya geri takın ve USB-C kablosu aracılığıyla kutuyu bilgisayarınıza bağlayın.
• Depolama alanı dolduğunda ses dosyalarını silebilir veya AnkerWork yazılımında "Dosyaların Üzerine Yaz" seçeneğini belirleyebilirsiniz.

Alici Ekranı Kılavuzu

Alici ekranı kılavuzuyla ilgili bir video izlemek için QR kodunu tarayın veya şu web sitesini ziyaret edin: https://support.ankerwork.com/s/product/a085g000004znm4AAA/ankerwork-m650-wireless-microphone

1. Dokunmatik Kontrol

• Alicıyı ayarlamak için aşağı kaydırın veya Verici 1 ve 2'deki ayarları eşitlemek için yukarı kaydırın.
• Verici 2 / 1'deki ayarları yapılandırmak için sola / sağa kaydırın.

2. Ayarlar

Mikrofonunuzu ayarlarken görebileceğiniz simgeleri kontrol edin.

Gürültü azaltma modu		Gürültü azaltmayı kapatın.
		Gürültü azaltmayı düşük bir seviyeye ayarlayın.
		Gürültü azaltmayı yüksek bir seviyeye ayarlayın.
Ses kanalı		Mono mod: Sesi tek bir kanala kaydedin.
		Stereo modu: Sesi sol ve sağ kanallara kaydedin.(Sol kanal olarak Verici 1 ve sağ kanal olarak Verici 2)
	[QASI]	Sol ses kanalını belirtir.
	[QASI]	Sağ ses kanalını belirtir.
Çıkış modu		Kamera modu: Ses bozulmasını önlemek için çıkış artışını uygun bir seviyeye ayarlayın.Sesi izlemeniz gerekmediğinde bu modu seçin.
		Kulaklık izleme modu: Kulaklık sesini artırmak için çıkış artışını uygun bir seviyeye ayarlayın.Sesi izlemeniz gerektiğinide bu modu seçin.
Kayıt		kaydedilmiyor.Kaydı başlatmak için dokunun.
	[QASI]	kaydediliyor.Kaydı durdurmak için dokunun.
Mikrofon		Mikrofon açık.Mikrofonu kapatmak için dokunun.
		Mikrofon kapalı.Mikrofonu açmak için dokunun.
Güvenlik modu		-6dB ses seviyesinde yedek bir ses parçası kaydetmek için güvenlik modunu açın.
		Güvenlik modunu kapatın.
Ses dosyası	[BY86]	Kullanılabilir kayıt süresini kontrol edin.
		Ses dosyalarının sayısını kontrol edin.
Artış kontrolü	[QASI]	Vericinin artış seviyesini -15 dB ile 15 dB arasında bir değere ayarlayın.
	[QASI]	Vericinin geçerli artış seviyesini belirtir.
Diğer		Gerçek zamanlı hacmi belirtir.
		Alicıyı belirtir.
	###	Verici 1'i belirtir.
	###	Verici 2'yi belirtir.
	###	Pil seviyesini belirtir.
		Diğer seçeneklere erişin.
		Verici ile alıcı arasındaki sinyal kuvvetini belirtir.
		Dokunmatik ekran kilitli.Kilidi açmak için alıcıdaki düğmeye basın.

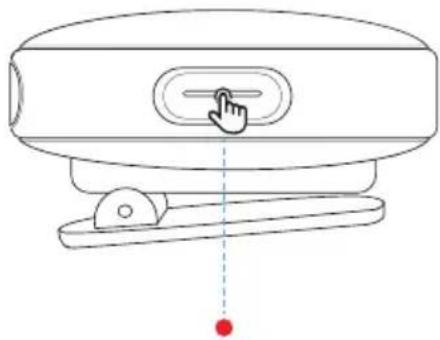

Sessiz

Mikrofonunuzu sessize almanın iki yolu vardır: vericinin düğmesine basarak veya alıcının ekranı aracılığıyla ayarlayarak.

- Mikrofon kapatıldığında vericideki LED göstergesi sabit kırmızıya döner.

AnkerWork Yazılımı

Kayıtları dışa aktarmak, ayarları belirlemek, donanım yazılımını güncellemek ve daha fazlası için AnkerWork yazılımını indirin.

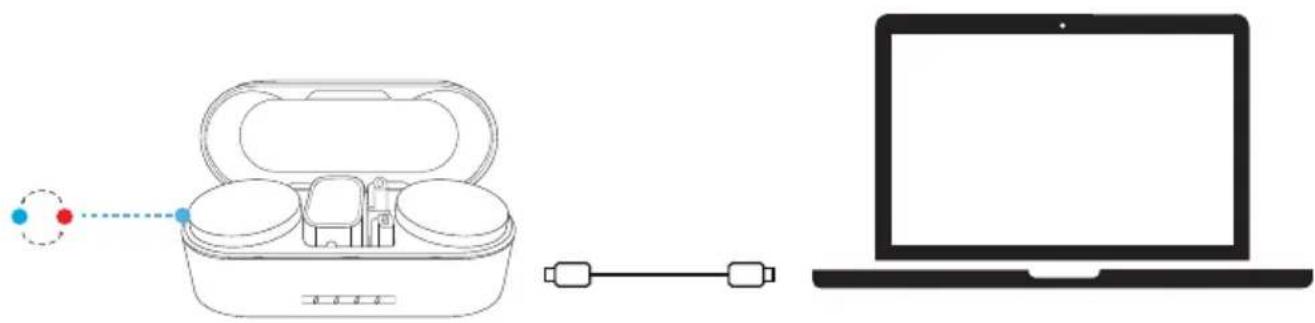

Donanım Yazılımını Güncelleme

1. Alici ve vericileri şarj kutusuna yerleştirin ve kutuyu açık bırakın.
2. USB-C kablosunu kullanarak şarj kutusunu bilgisayara bağlayın.
3. Mikrofonunuzu AnkerWork yazılımina bağlayarak donanım yazılımı güncellemelerini kontrol edin.
4. Güncelleme sırasında, vericideki LED göstergesi sırayla mavi ve kırmızı renkte yanar.

Teknik Özellikler

Teknik özellikler önceden bildirilmeksizin değiştirilebilir.

Öğe Verici
Giriş 5 V	== 0,66 A
Ağırlık 30 gr / 1,1 oz
Boyutlar 45,5×45,3×23,6 mm /	1,8×1,8×0,9"
Pil kapasitesi 350 mAh
Şarj süresi 1,5 saat
Çalışma süresi 6 saat (şarj kutuşuyla birlikte toplam 15 saat)
Yerleşik kayıt 4 GB / 7 saat
Analog giriş 3,5 mm TRS (yaka mikrofonu için)
Aktarım aralığı 200 m / 656 ft (görüş hattı)
Sinyal-gürültü oranı ≥ 70 dB A Ağırlıklı
Eşdeğer gürültü 22 dB A Ağırlıklı (tipik)
Duyarlılık 1 KHz'de -36 dBV/Pa	(artış = 0 dB)
Maksimum ses basıncı seviyesi	120 dB SPL
Polar patern Tüm yönlü
Frekans aralığı 50 Hz - 20 kHz

Öğe Alicı
Giriş 5 V	--- 0,72 A
Ağırlık 37 gr / 1,3 oz
Boyutlar 43,2×35×30,4 mm / 1,7×1,4×1,2"
Pil kapasitesi 350 mAh
Şarj süresi 1,5 saat
Çalışma süresi 6 saat (şarj kutusuyla birlikte toplam 15 saat)
Analog çıkış 3,5 mm TRS (kulaklık veya kamera için)
Öğe Şarj kutusu
Giriş 5 V	--- 3 A
Çıkış 5 V	--- 0,8 A (her yaylı pim)
Ağırlık 184 gr / 6,5 oz
Boyutlar 135,3×54,2×48,3 mm / 5,3×2,1×1,9"
Pil kapasitesi 2560 mAh / 9,472 Wh
Şarj süresi	3 saat (5 V/2 A veya daha fazla çıkışa sahip güç adaptörü kullanılarak)
Çalışma süresi	Alicıyı ve vericileri aynı anda 1,5 kez tamamen şarj edin
