MANUAL DE UTILIZADOR BD 304 C Bp Kärcher

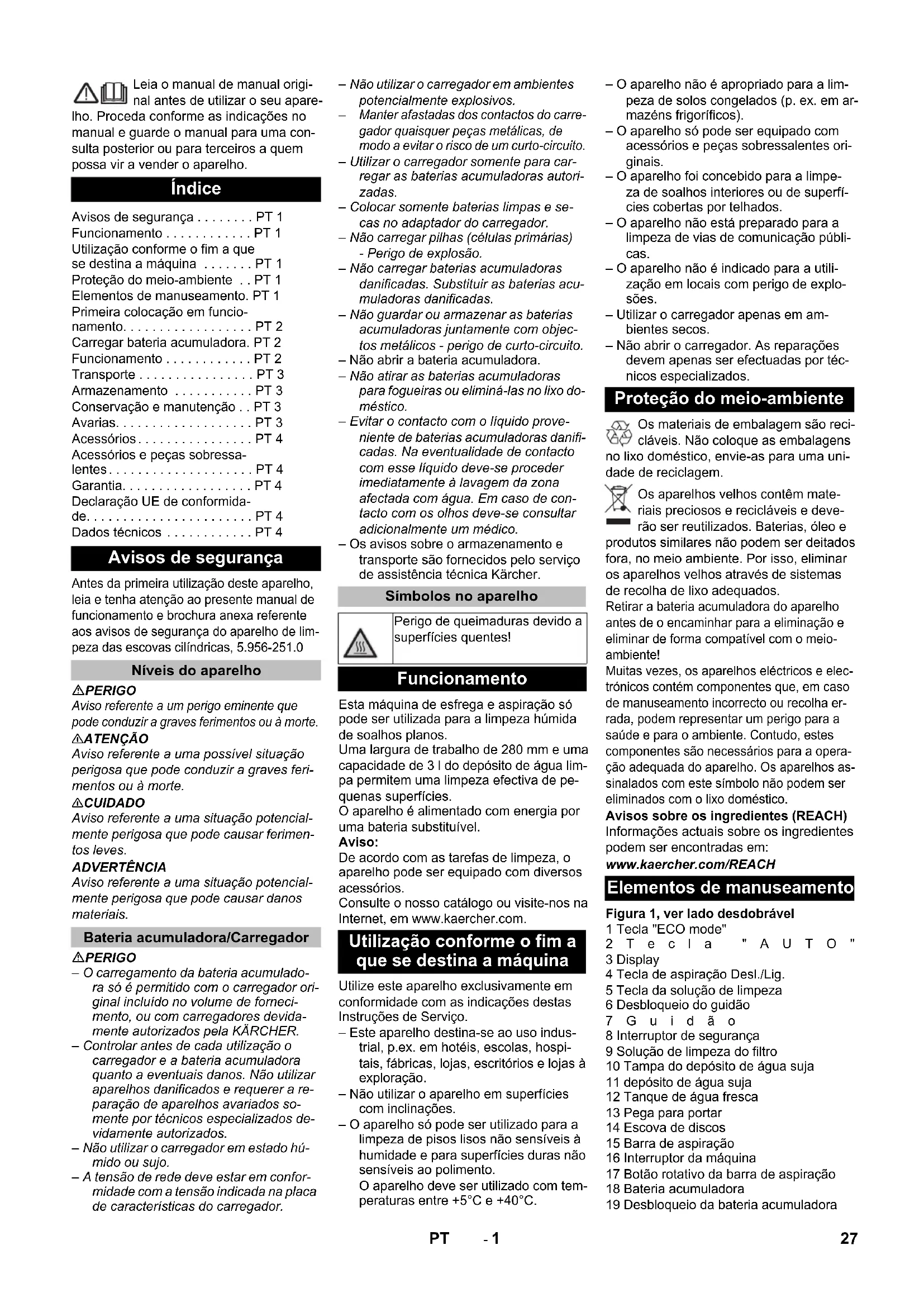

dB(A) 2,3 Cargador Nordelettronica mod. NE316 Tensión nominal V 100...240 Frecuencia Hz 50-60 Consumo de potencia A 2...1 Chairman of the Board of ManagementDirector Regulatory Affairs & Certification 26 ES- 1 Leia o manual de manual origi- nal antes de utilizar o seu apare- lho. Proceda conforme as indicações no manual e guarde o manual para uma con- sulta posterior ou para terceiros a quem possa vir a vender o aparelho. Antes da primeira utilização deste aparelho, leia e tenha atenção ao presente manual de funcionamento e brochura anexa referente aos avisos de segurança do aparelho de lim- peza das escovas cilíndricas, 5.956-251.0 PERIGO Aviso referente a um perigo eminente que pode conduzir a graves ferimentos ou à morte. 몇 ATENÇÃO Aviso referente a uma possível situação perigosa que pode conduzir a graves feri- mentos ou à morte. 몇 CUIDADO Aviso referente a uma situação potencial- mente perigosa que pode causar ferimen- tos leves. ADVERTÊNCIA Aviso referente a uma situação potencial- mente perigosa que pode causar danos materiais. PERIGO – O carregamento da bateria acumulado- ra só é permitido com o carregador ori- ginal incluído no volume de forneci- mento, ou com carregadores devida- mente autorizados pela KÄRCHER. – Controlar antes de cada utilização o carregador e a bateria acumuladora quanto a eventuais danos. Não utilizar aparelhos danificados e requerer a re- paração de aparelhos avariados so- mente por técnicos especializados de- vidamente autorizados. – Não utilizar o carregador em estado hú- mido ou sujo. – A tensão de rede deve estar em confor- midade com a tensão indicada na placa de características do carregador. – Não utilizar o carregador em ambientes potencialmente explosivos.

Manter afastadas dos contactos do carre- gador quaisquer peças metálicas, de modo a evitar o risco de um curto-circuito. – Utilizar o carregador somente para car- regar as baterias acumuladoras autori- zadas. – Colocar somente baterias limpas e se- cas no adaptador do carregador. – Não carregar pilhas (células primárias) - Perigo de explosão. – Não carregar baterias acumuladoras danificadas. Substituir as baterias acu- muladoras danificadas. – Não guardar ou armazenar as baterias acumuladoras juntamente com objec- tos metálicos - perigo de curto-circuito. – Não abrir a bateria acumuladora. – Não atirar as baterias acumuladoras para fogueiras ou eliminá-las no lixo do- méstico. – Evitar o contacto com o líquido prove- niente de baterias acumuladoras danifi- cadas. Na eventualidade de contacto com esse líquido deve-se proceder imediatamente à lavagem da zona afectada com água. Em caso de con- tacto com os olhos deve-se consultar adicionalmente um médico. – Os avisos sobre o armazenamento e transporte são fornecidos pelo serviço de assistência técnica Kärcher. Esta máquina de esfrega e aspiração só pode ser utilizada para a limpeza húmida de soalhos planos. Uma largura de trabalho de 280 mm e uma capacidade de 3 l do depósito de água lim- pa permitem uma limpeza efectiva de pe- quenas superfícies. O aparelho é alimentado com energia por uma bateria substituível. Aviso: De acordo com as tarefas de limpeza, o aparelho pode ser equipado com diversos acessórios. Consulte o nosso catálogo ou visite-nos na Internet, em www.kaercher.com. Utilize este aparelho exclusivamente em conformidade com as indicações destas Instruções de Serviço. – Este aparelho destina-se ao uso indus- trial, p.ex. em hotéis, escolas, hospi- tais, fábricas, lojas, escritórios e lojas à exploração. – Não utilizar o aparelho em superfícies com inclinações. – O aparelho só pode ser utilizado para a limpeza de pisos lisos não sensíveis à humidade e para superfícies duras não sensíveis ao polimento. O aparelho deve ser utilizado com tem- peraturas entre +5°C e +40°C. – O aparelho não é apropriado para a lim- peza de solos congelados (p. ex. em ar- mazéns frigoríficos). – O aparelho só pode ser equipado com acessórios e peças sobressalentes ori- ginais. – O aparelho foi concebido para a limpe- za de soalhos interiores ou de superfí- cies cobertas por telhados. – O aparelho não está preparado para a limpeza de vias de comunicação públi- cas. – O aparelho não é indicado para a utili- zação em locais com perigo de explo- sões. – Utilizar o carregador apenas em am- bientes secos. – Não abrir o carregador. As reparações devem apenas ser efectuadas por téc- nicos especializados. Os materiais de embalagem são reci- cláveis. Não coloque as embalagens no lixo doméstico, envie-as para uma uni- dade de reciclagem. Os aparelhos velhos contêm mate- riais preciosos e recicláveis e deve- rão ser reutilizados. Baterias, óleo e produtos similares não podem ser deitados fora, no meio ambiente. Por isso, eliminar os aparelhos velhos através de sistemas de recolha de lixo adequados. Retirar a bateria acumuladora do aparelho antes de o encaminhar para a eliminação e eliminar de forma compatível com o meio- ambiente! Muitas vezes, os aparelhos eléctricos e elec- trónicos contém componentes que, em caso de manuseamento incorrecto ou recolha er- rada, podem representar um perigo para a saúde e para o ambiente. Contudo, estes componentes são necessários para a opera- ção adequada do aparelho. Os aparelhos as- sinalados com este símbolo não podem ser eliminados com o lixo doméstico. Avisos sobre os ingredientes (REACH) Informações actuais sobre os ingredientes podem ser encontradas em: www.kaercher.com/REACH Figura 1, ver lado desdobrável 1 Tecla "ECO mode" 2Tecla "AUTO" 3 Display 4 Tecla de aspiração Desl./Lig. 5 Tecla da solução de limpeza 6 Desbloqueio do guidão 7Guidão 8 Interruptor de segurança 9 Solução de limpeza do filtro 10 Tampa do depósito de água suja 11 depósito de água suja 12 Tanque de água fresca 13 Pega para portar 14 Escova de discos 15 Barra de aspiração 16 Interruptor da máquina 17 Botão rotativo da barra de aspiração 18 Bateria acumuladora 19 Desbloqueio da bateria acumuladora Índice Avisos de segurança . . . . . . . . PT 1 Funcionamento . . . . . . . . . . . . PT 1 Utilização conforme o fim a que se destina a máquina . . . . . . . PT 1 Proteção do meio-ambiente . . PT 1 Elementos de manuseamento. PT 1 Primeira colocação em funcio- namento. . . . . . . . . . . . . . . . . . PT 2 Carregar bateria acumuladora. PT 2 Funcionamento . . . . . . . . . . . . PT 2 Transporte . . . . . . . . . . . . . . . . PT 3 Armazenamento . . . . . . . . . . . PT 3 Conservação e manutenção . . PT 3 Avarias. . . . . . . . . . . . . . . . . . . PT 3 Acessórios. . . . . . . . . . . . . . . . PT 4 Acessórios e peças sobressa- lentes. . . . . . . . . . . . . . . . . . . . PT 4 Garantia. . . . . . . . . . . . . . . . . . PT 4 Declaração UE de conformida- de. . . . . . . . . . . . . . . . . . . . . . . PT 4 Dados técnicos . . . . . . . . . . . . PT 4 Avisos de segurança Níveis do aparelho Bateria acumuladora/Carregador Símbolos no aparelho Perigo de queimaduras devido a superfícies quentes! Funcionamento Utilização conforme o fim a que se destina a máquina Proteção do meio-ambiente Elementos de manuseamento 27PT- 2 Figura 2, ver lado desdobrável 1 Ampulheta, pisca quando o contador de horas de serviço está em funciona- mento 2 Tempo de funcionamento, horas 3 Tempo de funcionamento, minutos 4 Estado de carga da bateria, diagrama de barras 5 Estado de carga da bateria, em % Antes da primeira colocação em funcio- namento, carregar completamente a bateria. Figura 3, ver lado desdobrável 1 Interruptor do carregador 2 LED vermelho, estado de carga acende a vermelho: A bateria é carre- gada deslig.: A bateria está completamente carregada 3 LED verde, alimentação de tensão Colocar o selector na posição "0". Pressionar os desbloqueios da bateria e retirar a bateria do aparelho. Encaixar a ficha de rede do carregador. Colocar o interruptor do carregador em "1". O LED verde acende-se. Inserir a bateria no carregador. O LED vermelho acende-se. A bateria está completamente carregada quando o LED vermelho apagar. Aviso: Depois de terminado o processo de carga, a bateria pode ficar no carregador até ser utilizada. Retirar a bateria do carregador. Inserir a bateria no aparelho até encai- xar nos desbloqueios. Figura 4, ver lado desdobrável Bascular o aparelho para cima. Inserir a escova no arrastador até ao batente. Colocar o selector na posição "0". Puxar o desbloqueio do guidão para cima e mantê-lo. Alterar a inclinação do guidão. Soltar o desbloqueio do guidão. Colocar o selector na posição "0". Figura 5, ver lado desdobrável Bascular os dois bloqueios para baixo. Levantar o depósito de água suja. 몇 CUIDADO Perigo de danos. Utilizar somente os deter- gentes recomendados. Se forem utilizados outros detergentes, a entidade operadora será a única responsável pelos riscos rela- tivos à segurança operacional, pelo perigo de acidentes e pela menor vida útil do apa- relho. Utilizar apenas detergentes que não contenham solventes, ácido clorídrico e ácido fluorídrico. Ter atenção aos avisos de segurança nos detergentes. Aviso: Não utilizar detergentes que desenvolvam muita espuma. Observar os avisos de dosagem. Detergentes recomendados: Figura 6, ver lado desdobrável 1 Tanque de água fresca 2 Abertura de descarga do depósito da água limpa 3 Tampa do depósito de água limpa 4 Abertura de enchimento do depósito de água limpa Retirar o depósito da água suja. Retirar o depósito da água limpa do aparelho. Verificar se a abertura de descarga está fechada correctamente.

Abrir a tampa do depósito de água limpa. Adicionar a solução de detergente com água. Temperatura máxima do líquido 50 °C. Fechar a tampa do depósito de água limpa. Inserir o depósito de água limpa no aparelho. Montar e bloquear o depósito de água suja. Figura 7, ver lado desdobrável 1 Botão rotativo da barra de aspiração 2 Interruptor da máquina 3 Interruptor de segurança 4 Tecla "ECO mode" Girar o botão rotativo do abaixamento da barra de aspiração no sentido con- trário ao dos ponteiros do relógio. A barra de aspiração é baixada. Colocar o selector na posição "I". Puxar o interruptor de segurança para o guidão. O accionamento das escovas e a aspiração ligam-se. O aparelho move-se para a frente. No início da limpeza, o aparelho está no modo ECO. No display é indicado "ECO". A tecla "ECO mode" comuta entre o modo ECO e o resultado de limpeza elevado. Soltar o interruptor de segurança. Premir a tecla "ECO mode". Puxar o interruptor de segurança para o guidão. Premir a tecla da solução de limpeza com o aparelho em funcionamento. A dosagem é exibida no display. A dosagem volta a ser comutada um ní- vel em cada pressão. Figura 8, ver lado desdobrável 1 Dosagem da solução de limpeza DESL. 2 Dosagem da solução de limpeza, nível

Pressionar o guidão para baixo, para que a escova seja elevada. A barra de aspiração roda para o lado dianteiro do aparelho. Baixar o aparelho. Deslocar o aparelho em marcha-atrás. Colocar o selector na posição "0". Bascular a barra de aspiração ao cen- tro, por baixo do aparelho. Elevar a barra de aspiração, pressionar o botão rotativo da barra de aspiração e rodar no sentido dos ponteiros do reló- gio. Colocar o selector na posição "I". Premir a tecla de aspiração. A aspira- ção desliga após cerca de 15 segun- dos. Efectuar a limpeza. Soltar o interruptor de segurança. Colocar o selector na posição "0". Elevar a barra de aspiração, pressionar o botão rotativo da barra de aspiração e rodar no sentido dos ponteiros do reló- gio. Puxar o desbloqueio do guidão para cima e mantê-lo. Posicionar a coluna de direcção na ver- tical. Soltar o desbloqueio do guidão. Display Símbolos no aparelho Desbloqueio da bateria acumu- ladora Pega para portar Barra de aspiração elevada Barra de aspiração baixada Abertura de descarga, água suja Não bascular o aparelho para cima com os depósitos cheios. Primeira colocação em funcionamento Carregar bateria acumuladora Funcionamento Inserir a bateria acumuladora Montar a escova Ajustar o guidão Retirar o depósito de água suja Encher o depósito da água limpa Aplicação Deter- gente Dosagem Detergente de limpeza de manutenção alcalino RM 743 0,5 - 2,0% Detergente de limpeza de manutenção ácido, para sanitários, pisci- nas, etc. Remove de- pósitos de calcário. RM 738 0,5 - 3,0% Limpeza de conserva- ção EXTRA RM 780 0,5 - 2,0% Limpar Seleccionar o resultado da limpeza Dosear a solução de limpeza Aspirar, em caso de marcha-atrás Limpeza sem aspiração Terminar limpeza 28 PT- 3 Aviso: Se o depósito de água suja estiver cheio, o flutuador fecha o canal de aspiração. A as- piração é interrompida. Esvaziar o depósito de água suja. 몇 ATENÇÃO Respeitar as normas locais sobre trata- mento de esgotos. Desligar o aparelho (consultar a secção "Concluir a limpeza"). Figura 9, ver lado desdobrável 1 Bloqueio 2 Tampa do depósito de água suja 3 depósito de água suja 4 Tanque de água fresca 5 Fecho do depósito de água suja Bascular os dois bloqueios para cima. Retirar a tampa. Retirar o depósito de água suja (consul- tar a secção "Retirar o depósito de água suja". Evacuar a água suja. Abrir o fecho. Esvaziar completamente o depósito. Lavar o depósito de água suja com água limpa. Fechar o fecho. Colocar cuidadosamente o depósito de água suja no depósito de água limpa. Não danificar os elementos assinala- dos com a seta. Bascular os bloqueios para cima. Montar e bloquear a tampa. Retirar o depósito de água suja (consul- tar a secção "Retirar o depósito de água suja". Figura 6, ver lado desdobrável 1 Tanque de água fresca 2 Abertura de descarga do depósito da água limpa 3 Tampa do depósito de água limpa 4 Abertura de enchimento do depósito de água limpa Retirar o depósito da água limpa do aparelho. Abrir a abertura de descarga do depósi- to de água limpa. Evacuar o líquido de limpeza. Fechar a tampa do depósito de água limpa. Inserir o depósito de água limpa no aparelho. 몇 CUIDADO Perigo de lesões e de danos! Ter atenção ao peso do aparelho durante o transporte. Colocar o selector na posição "0". Puxar o desbloqueio do guidão para cima e mantê-lo. Bascular o guidão para a posição verti- cal. Soltar o desbloqueio do guidão. Empurrar o aparelho.

Colocar o selector na posição "0". Puxar o desbloqueio do guidão para cima e mantê-lo. Bascular o guidão para a posição hori- zontal.

Levantar o aparelho no manípulo e transportar. Durante o transporte em veículos, pro- teger o aparelho contra deslizes e tom- bamentos, de acordo com as directivas em vigor. 몇 CUIDADO Perigo de lesões e de danos! Ter atenção ao peso do aparelho durante o armazena- mento. Este aparelho só pode ser armazenado em espaços fechados e cobertos. PERIGO Perigo de ferimentos motivado pela activa- ção inadvertida do aparelho. Desligar o aparelho e retirar a bateria antes de efectuar quaisquer trabalhos no apare- lho. ADVERTÊNCIA Perigo de danos para o aparelho devido à saída de água. Esvaziar o depósito da água suja e da água limpa antes de iniciar os trabalhos de manutenção. ADVERTÊNCIA Perigo de danos. Não borrifar o aparelho com água e não usar nenhum detergente agressivo. Esvaziar o depósito de água suja. Lavar o depósito de água suja com água limpa. Lavar a tampa do reservatório de água suja sob água corrente. Limpar as válvulas do flutuador com um pano molhado. Lavar com água a abertura com a indi- cação "A". Lavar com ar comprimido a abertura com a indicação "C". Esvaziar o depósito de água limpa. Limpar o aparelho: encher o depósito da água limpa com água limpa (sem detergente) e operar o aparelho duran- te 1 minuto com a irrigação das esco- vas ligada. Esvaziar o depósito de água limpa. Limpar a parte exterior do aparelho com um pano embebido em barrela. Limpar a barra de aspiração, controlar o desgaste e, se necessário, substituir os lábios de aspiração (consultar "Tra- balhos de manutenção"). Limpar a mangueira de aspiração. Limpar a escova e controlar o desgas- te. Comprimento mín. das cerdas: 10 mm. Carregar a bateria acumuladora. Limpar o filtro com a solução de limpe- za (ver "Trabalhos de manutenção"). Solicitar a realização do controlo de se- gurança por um técnico electricista. Figura 10, ver lado desdobrável 1 Suporte da barra de aspiração 2 Barra de aspiração 3 Tubo flexível de aspiração 4 Vedante 5 Lábio de aspiração Bascular a barra de aspiração no lado dianteiro do aparelho. Desmontar a mangueira de aspiração da barra de aspiração. Rodar os bloqueios 90 º no sentido contrário ao dos ponteiros do relógio. Levantar o suporte e retirar a barra de aspiração (não perder o vedante). Lavar a barra de aspiração e os lábios de aspiração com água e, em seguida, limpar com um pano molhado. Verificar os lábios de aspiração. Virar ou substituir os lábios de aspira- ção desgastados. Voltar a colocar a barra de aspiração no aparelho. Retirar o depósito de água limpa (fres- ca). Retirar o depósito da água suja. Puxar o desbloqueio do guidão para cima e mantê-lo. Bascular o guidão para a posição verti- cal. Soltar o desbloqueio do guidão. Inclinar o aparelho para trás. Retirar a escova. Inserir a escova nova no arrastador até ao batente. Retirar os depósitos de água limpa e de água suja. Retirar a solução de limpeza do filtro e lavar com água. Voltar a colocar o filtro. Colocar os depósitos de água limpa e de água suja. No caso de perigo de geadas: Esvaziar os depósitos de água limpa e suja. Guardar o aparelho num local protegi- do contra geadas. PERIGO Perigo de ferimentos motivado pela activa- ção inadvertida do aparelho. Desligar o aparelho e retirar a bateria antes de efectuar quaisquer trabalhos no apare- lho. Esvaziar o depósito de água suja Esvaziar o depósito de água limpa Transporte Armazenamento Conservação e manutenção Plano de manutenção Após o trabalho Semanalmente Anualmente Trabalhos de manutenção Limpar a barra de aspiração Substituir a escova Limpar o filtro com a solução de limpeza Protecção anticongelante Avarias 29PT- 4 ADVERTÊNCIA Perigo de danos para o aparelho devido à saída de água. Esvaziar o depósito da água suja e da água limpa antes de iniciar os trabalhos de manutenção. Em caso de avarias, que não possam ser solucionadas com a ajuda desta tabela, de- verá recorrer à Assistência Técnica. Colocar o interruptor principal na posi- ção "1". Se aparecer uma mensagem de erro no display, desligar imediatamente o apa- relho e contactar o serviço de assistên- cia técnica. Inserir correctamente a bateria no apa- relho. Consultar o estado de carga da bateria no display e, se necessário, carregar a bateria. Ligar correctamente o cabo de rede ao carregador e à tomada. Verificar se o carregador é adequado à corrente eléctrica existente. – O LED vermelho pisca uma vez A bateria está avariada. – O LED vermelho pisca duas ou três ve- zes Avaria no carregador. Desligar o carregador, aguardar breve- mente e voltar a ligar. Se a anomalia persistir, pedir a inter- venção dos Serviços Técnicos. – O LED vermelho pisca quatro vezes O carregador sobreaquece. Montar o carregador com folga, de modo a poder haver ventilação de ar para o arrefecimento. Aguardar até que o carregador arrefeça. Carregar a bateria totalmente. Verificar o nível de enchimento do de- pósito de água limpa. Aumentar a dosagem da solução de limpeza. Limpar o filtro com a solução de limpe- za. Aumentar a dosagem da solução de limpeza. Ajustar para elevados resultados de limpeza. Verificar se o tipo de escova e o produ- to de limpeza são adequados. Substituir a escova gasta. Esvaziar o depósito de água suja. Limpar a barra de aspiração e a man- gueira de aspiração. Verificar o posicionamento correcto da tampa do depósito de água suja. Verificar o posicionamento correcto do fecho no depósito de água suja. Verificar a existência de obstruções na tampa do depósito de água suja. Limpar o flutuador na tampa do depósi- to de água suja. Utilizar apenas acessórios e peças sobres- salentes originais. Só assim poderá garan- tir uma operação do aparelho segura e sem avarias. Para mais informações sobre acessórios e peças sobressalentes, consulte www.kaer- cher.com. Em cada país são válidas as respectivas condições de garantia estabelecidas pelas nossas Empresas de Comercialização. Eventuais avarias no seu acessório duran- te o período de garantia serão reparadas, sem encargos para o cliente, desde que se trate de um defeito de material ou de fabri- co. Em caso de garantia, dirija-se, munido do comprovativo de compra, ao seu reven- dedor ou ao Serviço Técnico mais próximo. Declaramos que a máquina a seguir desig- nada corresponde às exigências de segu- rança e de saúde básicas estabelecidas nas Directivas UE por quanto concerne à sua concepção e ao tipo de construção as- sim como na versão lançada no mercado. Se houver qualquer modificação na máqui- na sem o nosso consentimento prévio, a presente declaração perderá a validade. Os signatários actuam em nome e em pro- curação do Conselho de Administração. Responsável pela documentação: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/12/03 O aparelho não arranca Problemas durante o carregamento da bateria Indicação de avaria do carregador Bateria descarregada após um tempo de operação reduzido Muito pouca solução de limpeza Maus resultados de limpeza Má aspiração Acessórios Acessórios N.º de enco- menda Escova, vermelha 6.670-127.0 Disco de accionamento de almofada 6.670-129.0 Conjunto de lábios de aspiração 6.670-234.0 Acessórios e peças sobressalentes Garantia Declaração UE de conformidade Produto: Detergente para o solo Tipo: 1.783-xxx Respectivas Directrizes da UE 2006/42/CE (+2009/127/CE) 2014/30/UE Normas harmonizadas aplicadas EN 60335–1 EN 60335–2–72 EN 60335-2-29 EN 62233: 2008 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 Normas nacionais aplicadas

Dados técnicos Potência Tensão nominal VDC 36,5 Capacidade da bateria acumuladora Ah 5,2 Consumo de potência médio W240 Tipo de protecção IP23 Aspirar Potência de aspiração, quantidade de ar l/s 4,9 Potência de aspiração, depressão kPa 2,25 Potência de aspiração, depressão, Eco kPa 1,5 Escova de limpeza Largura de trabalho mm 280 Diâmetro da escova mm 280 Velocidade da escova 1/min 150 Medidas e pesos Desempenho teórico por superfície m²/h 560 Volume do depósito de água limpa/água suja l 3,0/3,6 Comprimento x Largu- ra x Altura mm 555 x 375 x 1050 Peso de transporte kg 20 Peso total kg 23 Valores obtidos segundo EN 60335-2-72 Valor de vibração mão/braço m/s

<2,5 Nível de pressão acús- tica L

dB(A) <70 Insegurança K

dB(A) 2.3 Nível de potência acústica L
