MANUAL DE UTILIZADOR JS503AC Vonroc

PT Instruções originais 60

Leia os avisos de segurança fornecidos, os avisos de segurança adicionais e as instruções. O não cumprimento dos avisos de segurança e das instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segurança e as instruções para referência futura.

Os seguintes símbolos são utilizados no manual do utilizador ou no produto:

Leia o manual do utilizador.

Indica o risco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas.

Use óculos de segurança. Use protecção auricular.

Não elimine o produto em recipientes não adequados.

O produto está em conformidade com as normas de segurança aplicáveis nas directivas europeias.

AVISOS GERAIS DE SEGURANÇA SOBRE A FERRAMENTA ELÉCTRICA

AVISO! Leia todos os avisos de segurança e instruções. O não cumprimento dos avisos de segurança e as instruções podem resultar em choque eléctrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para referência futura.

O termo "ferramenta eléctrica" indicado nos avisos diz respeito à ferramenta eléctrica com alimentação pela rede (com fi o) ou por bateria (sem fi o).

1) Segurança da área de trabalho

a) Mantenha a área de trabalho limpa e devidamente iluminada. As áreas obstruídas ou escuras são propícias para acidentes.

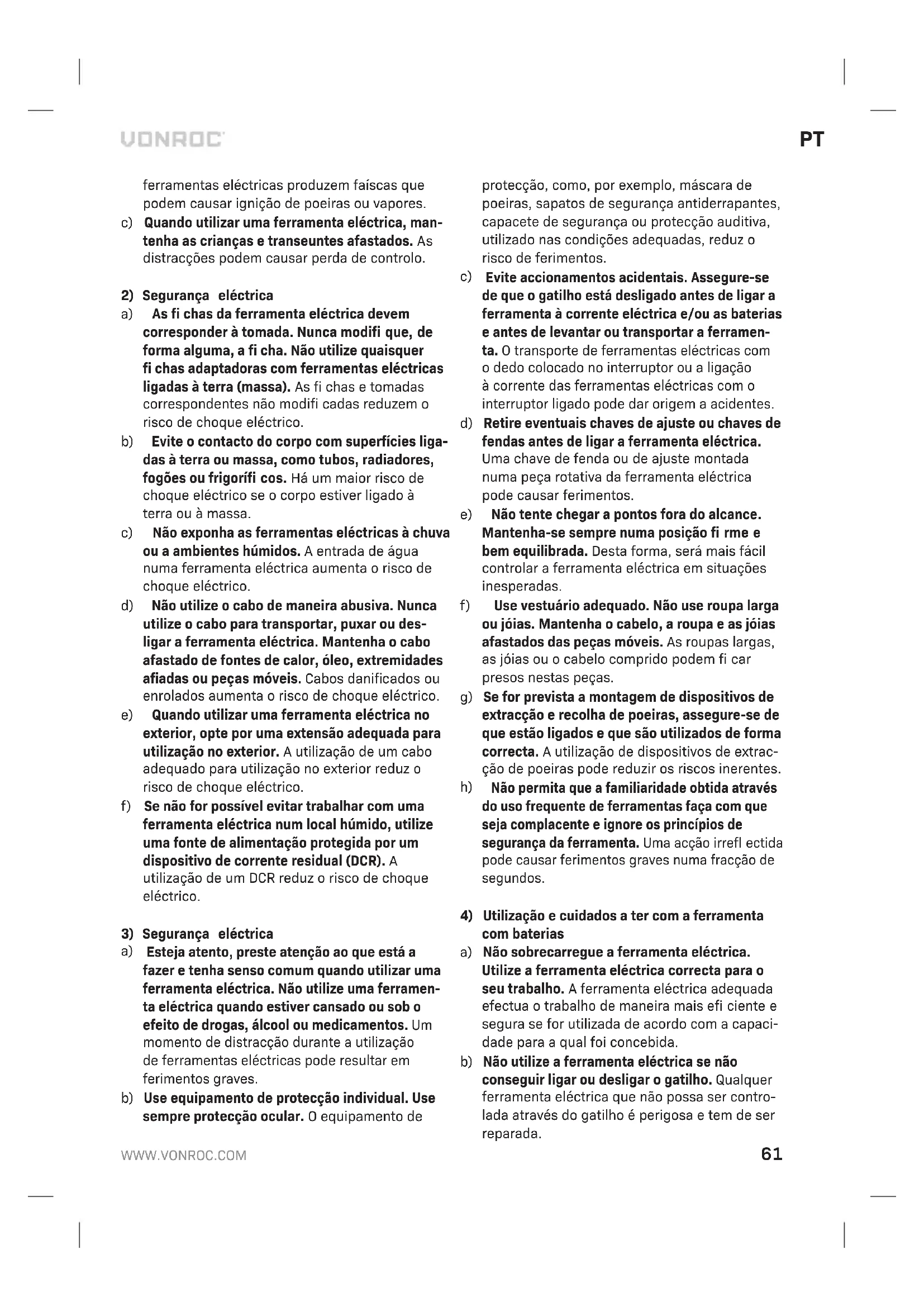

b) Não utilize ferramentas eléctricas em atmosferas explosivas, por exemplo, na presença de líquidos infl amáveis, gases ou poeiras. As

ferramentas eléctricas produzem faíscas que podem causar ignição de poeiras ou vapores.

c) Quando utilizar uma ferramenta eléctrica, mantenha as crianças e transeuntes afastados. As distracções podem causar perda de controlo.
2) Segurança eléctrica
a) As fi chas da ferramenta eléctrica devem corresponder à tomada. Nunca modifi que, de forma alguma, a fi cha. Não utilize quaisquer fi chas adaptadoras com ferramentas eléctricas ligadas à terra (massa). As fi chas e tomadas correspondentes não modifi cadas reduzem o risco de choque eléctrico.
b) Evite o contacto do corpo com superfícies ligadas à terra ou massa, como tubos, radiadores, fogões ou frigoríficos. Há um maior risco de choque eléctrico se o corpo estiver ligado à terra ou à massa.
c) Não exponha as ferramentas eléctricas à chuva ou a ambientes húmidos. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
d) Não utilize o cabo de maneira abusiva. Nunca utilize o cabo para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, óleo, extremidades afiadas ou peças móveis. Cabos danificados ou enrolados aumenta o risco de choque eléctrico.
e) Quando utilizar uma ferramenta eléctrica no exterior, opte por uma extensão adequada para utilização no exterior. A utilização de um cabo adequado para utilização no exterior reduz o risco de choque eléctrico.
f) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o risco de choque eléctrico.
3) Segurança eléctrica
a) Esteja atento, preste atenção ao que está a fazer e tenha senso comum quando utilizar uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distracção durante a utilização de ferramentas eléctricas pode resultar em ferimentos graves.
b) Use equipamento de protecção individual. Use sempre protecção ocular. O equipamento de

protecção, como, por exemplo, máscara de poeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auditiva, utilizado nas condições adequadas, reduz o risco de ferimentos.

c) Evite accionamentos acidentais. Assegure-se de que o gatilho está desligado antes de ligar a ferramenta à corrente eléctrica e/ou as baterias e antes de levantar ou transportar a ferramenta. O transporte de ferramentas eléctricas com o dedo colocado no interruptor ou a ligação à corrente das ferramentas eléctricas com o interruptor ligado pode dar origem a acidentes.
d) Retire eventuais chaves de ajuste ou chaves de fendas antes de ligar a ferramenta eléctrica. Uma chave de fenda ou de ajuste montada numa peça rotativa da ferramenta eléctrica pode causar ferimentos.
e) Não tente chegar a pontos fora do alcance. Mantenha-se sempre numa posição fi rme e bem equilibrada. Desta forma, será mais fácil controlar a ferramenta eléctrica em situações inesperadas.
f) Use vestuário adequado. Não use roupa larga ou jóias. Mantenha o cabelo, a roupa e as jóias afastados das peças móveis. As roupas largas, as jóias ou o cabelo comprido podem fi car presos nestas peças.
g) Se for prevista a montagem de dispositivos de extracção e recolha de poeiras, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização de dispositivos de extracção de poeiras pode reduzir os riscos inerentes.
h) Não permita que a familiaridade obtida através do uso frequente de ferramentas faça com que seja complacente e ignore os princípios de segurança da ferramenta. Uma acção irrefl ectida pode causar ferimentos graves numa fracção de segundos.
4) Utilização e cuidados a ter com a ferramenta com baterias
a) Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica correcta para o seu trabalho. A ferramenta eléctrica adequada efectua o trabalho de maneira mais efi ciente e segura se for utilizada de acordo com a capacidade para a qual foi concebida.
b) Não utilize a ferramenta eléctrica se não conseguir ligar ou desligar o gatilho. Qualquer ferramenta eléctrica que não possa ser controlada através do gatilho é perigosa e tem de ser reparada.

c) Retire a fi cha da fonte de alimentação e/ou a bateria da ferramenta eléctrica, caso seja possível fazê-lo, antes de efectuar quaisquer ajustes, substituir acessórios ou guardar ferramentas eléctricas. Estas medidas de segurança preventivas reduzem o risco de ligar a ferramenta eléctrica acidentalmente.
d) Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance das crianças. Não permita que a ferramenta eléctrica seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas nas mãos de pessoas que não possuam as qualifi cações necessárias para manuseá-las.
e) Faça a manutenção das ferramentas eléctricas. Verifi que se as peças móveis da ferramenta eléctrica estão alinhadas e não emperram, bem como se existem peças partidas ou danifi cadas ou quaisquer outras condições que possam afectar o funcionamento da mesma. Se a ferramenta eléctrica estiver danifi cada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como principal causa ferramentas eléctricas com uma manutenção insufi ciente.
f) Mantenha as ferramentas de corte afi adas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afi adas, bloqueiam com menos frequência e controlam-se com maior facilidade.
g) Utilize a ferramenta eléctrica, os acessórios e as peças de ferramenta, etc., de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utilização da ferramenta eléctrica para fi ns diferentes dos previstos pode resultar em situações perigosas.
h) Mantenha as pegas e as superfícies de fi xação secas, limpas e sem óleo e gordura. As pegas escorregadias e as superfícies de fi xação não permitem o manuseamento seguro e o controlo da ferramenta em situações imprevistas.
5) Utilização e cuidados a ter com a ferramenta com baterias
a) Recarregue apenas com o carregador especificado pelo fabricante. Um carregador adequado para um tipo de bateria pode causar um incêndio se for utilizado com outra bateria.
b) Utilize apenas ferramentas eléctricas que tenham pilhas especificamente concebidas.

A utilização de outro tipo de baterias pode causar lesões e incêndio.

c) Quando não utilizar a bateria, mantenha-a afastada de outros objectos metálicos, tais como clipes para papel, moedas, chaves, pregos, parafusos ou outros pequenos objectos metálicos que permitam fazer a ligação entre um terminal e outro. O curto-circuito dos terminais da bateria pode causar queimaduras ou um incêndio.
d) Em condições abusivas, pode derramar líquido da bateria, devendo evitar o contacto. Se tocar acidentalmente no líquido, lave bem com água. Se o líquido entrar em contacto com os olhos, consulte um médico. O líquido derramado da bateria pode causar irritação ou queimaduras.
e) Não utilize baterias ou ferramentas danifi cadas ou modificadas. As baterias danificadas ou modifi cadas podem ter um comportamento inesperado, resultando em incêndio, explosão ou risco de ferimentos.
f) Não exponha as baterias ou as ferramentas a fogo ou a temperaturas excessivas. A exposição a fogo ou a temperaturas superiores a 130 °C podem causar uma explosão. NOTA: a temperatura “130 °C” pode ser substituída pela temperatura “265 °F”.
g) Siga todas as instruções de carregamento e não carregue a bateria ou a ferramenta fora do intervalo de temperaturas especifici cado nas instruções. O carregamento inadequado ou de acordo com temperaturas fora do intervalo especifici cado pode danifi car a bateria e aumentar o risco de incêndio.

6) Assistência

a) A sua ferramenta eléctrica só deve ser reparada por pessoal qualifi cado e só devem ser utilizadas peças sobressalentes idênticas. Desta forma, é garantida a segurança da ferramenta eléctrica.
b) Nunca repare baterias danifi cadas. A reparação de baterias deve ser efectuada apenas pelo fabricante ou fornecedores de assistência autorizados.

AVISOS DE SEGURANÇA PARA SERRAS DE VAIVÉM

- Segure a ferramenta eléctrica pelas superfícies de fi xação isoladas quando efectuar uma operação em que o acessório de corte possa entrar em contacto com fi os ocultos ou com o próprio cabo da ferramenta. Um acessório de corte

que entre em contacto com um fi o sob tensão eléctrica pode fazer com que as peças de metal expostas da ferramenta conduzam electricidade e electrocutem o utilizador.

• Mantenha as mãos afastadas do alcance da serra. Nunca manuseie a parte inferior da peça de trabalho. O contacto com a lâmina da serra pode causar ferimentos.
• Só deve colocar a máquina em contacto com a peça de trabalho depois de ligá-la. Caso contrário, há o risco do efeito de recuo se a ferramenta de corte fi car encravada na peça de trabalho.
• Quando estiver a serrar, a placa de base deve assentar com fi rmeza no material. Uma lâmina de serra encravada pode partir-se ou causar efeito de recuo.
• Quando o corte for concluído, desligue a máquina e depois puxe a lâmina da serra para fora da área de corte depois de parar por completo. Assim, pode evitar o efeito de recuo e pode pousar a máquina em segurança.
• Utilize apenas lâminas de serra não danifi cadas que estejam em condições perfeitas. As lâminas de serra dobradas ou embotadas podem partir-se, o que pode afectar o corte ou causar o efeito de recuo.
• Depois de desligar a ferramenta, não aplique uma pressão lateral para parar a rotação da lâmina da serra. A lâmina da serra pode fi car danifi cada, partir-se ou causar o efeito de recuo.
• Utilize detectores adequados para determinar se as linhas de abastecimento de energia estão ocultadas na área de trabalho ou contacte a empresa de serviços públicos para obter assistência. O contacto com linhas eléctricas pode dar origem a um incêndio e choque eléctrico. Os danos numa conduta de gás podem dar origem a uma explosão. A perfuração de uma linha de água causa danos materiais.
• Utilize grampos ou outra maneira de fi xar e suportar a peça de trabalho numa plataforma estável. Se segurar a peça de trabalho com a mão ou contra o corpo, a peça pode fi car instável e causar perda de controlo.
• Antes de pousar a máquina, aguarde sempre até esta parar por completo. O suporte de ferramentas pode encravar e resultar em perda de controlo da ferramenta eléctrica.

2. INFORMAÇÕES SOBRE A MÁQUINA

Utilização pretendida

A máquina foi concebida para serrar madeira, metal, plásticos, cerâmica, borracha, etc., para qualquer tamanho necessário e qualquer forma pretendida, devendo manter a placa de base apoiada com fi rmeza sobre a peça de trabalho. Deve ser sempre utilizada uma lâmina de serra adequada.

ESPECIFICAÇÕES TÉCNICAS

Modelo n.o JS503AC
Tensão 230 - 240 V ~
Frequência 50 Hz
Sem velocidade de carga 0 - 3000/min
Capacidade máx. de serragem em madeira de 0°	65 mm
Capacidade máx. de serragem em aço de 0°	6 mm
Peso 1,85 kg
Nível de pressão sonora L_PA	95 dB (A), K=3 dB (A)
Nível de potência sonora L_WA	96 dB (A), K=3 dB (A)
Vibração em serragem de chapas metálicas	10,08 m/s ^2 K=1,5 m/s ^2
Vibração durante a serragem de madeira compensada	9,19 m/s ^2 K=1,5 m/s ^2

Nível de vibração

O nível de emissão de vibrações indicado neste manual de instruções foi medido em conformidade com um teste padrão especificado pela norma EN 62841; pode ser utilizado para comparar ferramentas e como avaliação preliminar da exposição a vibrações quando utilizar a ferramenta nas aplicações indicadas:

• A utilização da ferramenta para aplicações diferentes, ou com acessórios diferentes ou com uma manutenção defi ciente, pode aumentar consideravelmente o nível de exposição
• O número de vezes que a ferramenta é desligada ou está ligada, mas não está a ser utilizada, pode reduzir signifi cativamente o nível de exposição.

Proteja-se contra os efeitos da vibração, através de uma manutenção da ferramenta e dos respectivos acessórios, mantendo as mãos quentes e organizando os seus padrões de trabalho.

DESCRIÇÃO

Os números indicados no texto dizem respeito aos diagramas nas páginas 2 e 3.

1. Interruptor para ligar/desligar
2. Interruptor do soprador de poeiras
3. Pega principal
4. Pega auxiliar
5. Botão de ajuste da velocidade
6. Interruptor de acção pendular
7. Régua para ângulo de bisel
8. Adaptador para aspirador
9. Placa da base
10. Rolo-guia
11. Alavanca de fi xação
12. Parafusos para guia paralela
13. Chave hexagonal
14. Mandril
15. Lâmina da serra
16. Parafuso para a placa de base
17. Guia paralela
18. Marca de corte

3. MONTAGEM

Substituir a lâmina da serra (Fig. A, B)

Quando montar a lâmina da serra, use luvas de protecção. Há o risco de ferimentos se tocar na lâmina da serra.

Utilize apenas lâminas da serra de acordo com os dados de características indicados nas instruções de funcionamento.

Montar a lâmina da serra

O suporte da lâmina não deve ter quaisquer resíduos de material (como, por exemplo, farpas de madeira ou metal).

1. Rode a alavanca de fi xação (11) o máximo possível para a esquerda e segure-a nesta posição.
2. Insira a lâmina da serra no mandril (14). Verifi - que se a lâmina da serra está bem fi xada e que os dentes estão a apontar para a direcção de corte.
3. Liberte a alavanca de fixação. Verifique se a parte de trás da lâmina da serra está posicionada no centro do rolo-guía (10). Deve utilizar a lâmina da serra do material correspondente. A máquina inclui uma lâmina de serra grossa para madeira e uma lâmina de serra fi na para metal e plástico.

Retirar a lâmina da serra

1. Rode a alavanca de fi xação (11) o máximo possível para a esquerda e segure-a nesta posição.
2. Retire a lâmina da serra do mandril (14).
3. Liberte a alavanca de fi xação.

Montar a guia paralela (Fig. C)

1. Desaperte os parafusos (12).
2. Monte a guia paralela (17) na placa de base (9).
3. Regule a largura de corte pretendida com a régua na guia paralela (17) e a marca de corte na placa de base (9). A marca de corte (18) indica a posição da lâmina da serra.
4. Aperte os parafusos (12).

4. FUNCIONAMENTO

Ligar e desligar (Fig. A)

• Para ligar a máquina, carregue no interruptor para a frente e carregue no interruptor para ligar/desligar (1).
• Para desligar a máquina, liberte o interruptor para ligar/desligar (1).

Regular a velocidade (Fig. A)

O botão de regulação da velocidade (5) é utilizado para regular a velocidade. A velocidade adequada depende do perfi I e dos dentes da lâmina da serra e do material no qual pretende trabalhar.

Não regule a velocidade durante a utilização.

• Rode o botão de regulação da velocidade (5) para a posição pretendida.
• Para materiais duros, utilize uma lâmina de serra com dentes fi nos e seleccione uma velocidade mais baixa.
• Para materiais macios, utilize uma lâmina de serra com dentes grossos e seleccione uma velocidade mais elevada.

Regular o ângulo de bisel (Fig. A, D)

1. Desaperte os parafusos (16) com a chave hexagonal (13).
2. Regule a placa de base (9) para a posição pretendida (0° a 45°). O ângulo de serragem (bisel) pode ser verifi cado na régua (7).
3. Aperte os parafusos hexagonais (16) com a chave hexagonal (13). É possível armazenar a chave hexagonal na máquina, como indicado na Fig. A.

Regular a acção pendular (Fig. A)

O interruptor de acção pendular (6) é utilizado para regular a maneira como os dentes da lâmina da serra fi xam o material. O interruptor de acção pendular pode ser regulado para 4 posições:

0 - Sem acção pendular
1 - Acção pendular ligeira
2 - Acção pendular média
3 - Acção pendular elevada

A acção pendular necessária pode ser determinada através de um ensaio, mas é necessário respeitar as seguintes instruções:

• Material macio (madeira, plásticos, etc.): regule o pêndulo para o nível II ou III. Para um corte com a serra mais fi no e preciso, utilize o nível de pêndulo 0 ou I.
  Para material fi no, utilize o nível de pêndulo 0.
• Material duro (madeira, aço, etc.): regule o pêndulo para o nível 0.
• Curvas: regula o pêndulo para o nível 0.

Extracção de poeira (Fig. E)

- Ligue a mangueira de um aspirador ao adaptador de extracção de poeiras (8).

Nota: quando utilizar um aspirador, deve desactivar a função de sopro de poeiras.

Função de sopro de poeiras (Fig. G)

Deve utilizar a função de sopro para limpar aparas e resíduos da linha de corte.

Para activar a função de sopro de poeiras, coloque o interruptor do soprador de poeiras (2) para a direita, como indicado na Figura G1.
- Para desactivar a função de sopro de poeiras, coloque o interruptor do soprador de poeiras (2) para a esquerda, como indicado na Figura G2.

Utilização adequada

• Fixe a peça de trabalho. Utilize um dispositivo de fi xação para peças de trabalho pequenas.
• Faça uma linha para defi nir a direcção de orientação da lâmina da serra.
• Segure a máquina com fi rmeza pela pega.
• Regule a velocidade de serragem.
• Regule o ângulo de esquadria.
• Ligue a máquina.

• Aguarde até a máquina atingir a velocidade máxima.

• Coloque a sapata da serra na peça de trabalho.

• Mova a máquina lentamente ao longo da linha desenhada previamente, premindo a sapata da serra com fi rmeza contra a peça de trabalho.
• Não aplique demasiada pressão na máquina. Deixe a máquina fazer o trabalho.
• Desligue a máquina e aguarde até esta parar por completo antes de colocar a máquina no chão.

5. MANUTENÇÃO

Antes de efectuar a limpeza e a manutenção, desligue sempre a máquina e retire a fi cha de alimentação da rede eléctrica.

Limpe a carcaça da máquina com regularidade com um pano macio, de preferência após cada utilização. Certifi que-se de que as aberturas de ventilação não têm pó ou sujidade. Retire a sujidade muito persistente com um pano macio humedecido com água de sabão. Não utilize solventes, como gasolina, álcool, amoníaco, etc. Este tipo de produtos químicos danifi cam os componentes sintéticos.

AMBIENTE

Os equipamentos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhidos em locais de reciclagem adequados.

Apenas para os países da CE

Não elimine as ferramentas eléctricas em conjunto com os resíduos domésticos. De acordo com a directiva europeia 2012/19/CE sobre resíduos de equipamentos eléctricos e electrónicos e a respectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado e eliminadas de maneira ecológica.

GARANTIA

Os produtos da VONROC são desenvolvidos de acordo com os padrões de qualidade mais elevados e não apresentam quaisquer defeitos em termos de materiais e mão-de-obra em relação ao período estipulado por lei, cujo início é a partir da data de compra original. Se o produto apresentar qualquer falha durante este período devido a qualquer defeito no material e/ou de mão-de-obra, contacte a VONROC directamente.

As seguintes circunstâncias estão excluídas desta garantia:

• Se forem efectuadas ou tentadas quaisquer reparações e/ou alterações na máquina por centros de assistência não autorizados;
• Desgaste normal;
• Se a ferramenta foi utilizada de maneira abusiva, indevida ou a manutenção for efectuada de maneira incorrecta;
• Se forem utilizadas peças sobresselentes não originais.

Isto constitui a única garantia feita pela empresa, de maneira expressa ou implícita. Não existem quaisquer outras garantias expressas ou implícitas que se prolonguem, incluindo as garantias implícitas de comercialização e adequação para fi ns específi cos. A VONROC não será, em nenhuma circunstância, responsável por danos incidentais ou indirectos. Os fornecedores devem estar limitados a reparar ou substituir as unidades ou peças que não estejam em conformidade.

O equipamento e o manual do utilizador estão sujeitos a alterações sem aviso prévio. As especificações podem ser alteradas sem aviso prévio.
