MANUAL DE USUARIO JS503AC Vonroc

Traducción del manual original 27

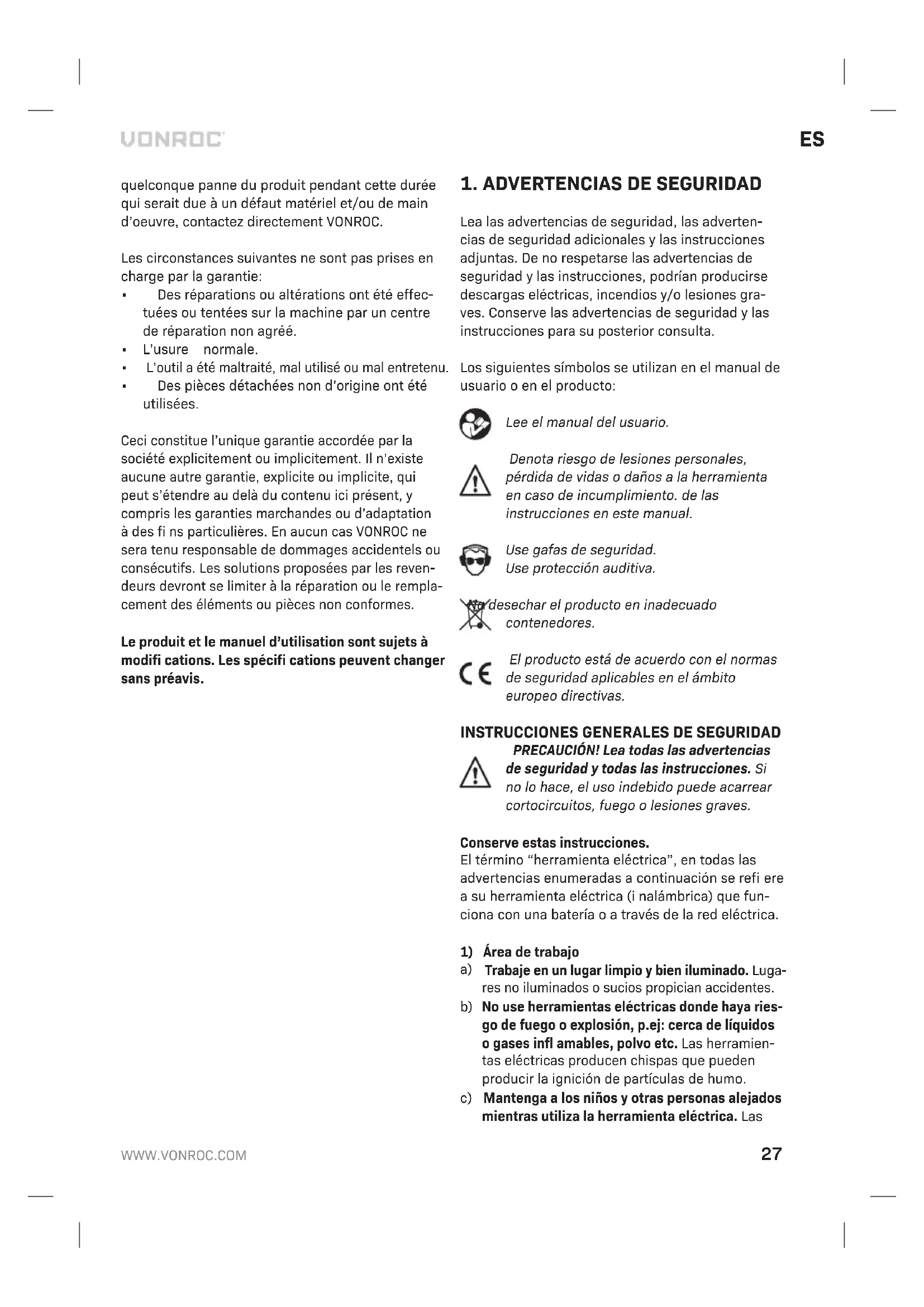

1. ADVERTENCIAS DE SEGURIDAD

Lea las advertencias de seguridad, las adverten- cias de seguridad adicionales y las instrucciones adjuntas. De no respetarse las advertencias de seguridad y las instrucciones, podrían producirse descargas eléctricas, incendios y/o lesiones gra- ves. Conserve las advertencias de seguridad y las instrucciones para su posterior consulta. Los siguientes símbolos se utilizan en el manual de usuario o en el producto: Lee el manual del usuario. Denota riesgo de lesiones personales, pérdida de vidas o daños a la herramienta en caso de incumplimiento. de las instrucciones en este manual. Use gafas de seguridad. Use protección auditiva. No desechar el producto en inadecuado contenedores. El producto está de acuerdo con el normas de seguridad aplicables en el ámbito europeo directivas.

INSTRUCCIONES GENERALES DE SEGURIDAD

PRECAUCIÓN! Lea todas las advertencias de seguridad y todas las instrucciones. Si no lo hace, el uso indebido puede acarrear cortocircuitos, fuego o lesiones graves. Conserve estas instrucciones. El término “herramienta eléctrica”, en todas las advertencias enumeradas a continuación se refi ere a su herramienta eléctrica (i nalámbrica) que fun- ciona con una batería o a través de la red eléctrica.

Trabaje en un lugar limpio y bien iluminado. Luga- res no iluminados o sucios propician accidentes.

No use herramientas eléctricas donde haya ries- go de fuego o explosión, p.ej: cerca de líquidos o gases infl amables, polvo etc. Las herramien- tas eléctricas producen chispas que pueden producir la ignición de partículas de humo. c) Mantenga a los niños y otras personas alejados mientras utiliza la herramienta eléctrica. Las28

distracciones pueden hacer que pierda el con- trol de la herramienta.

2) Seguridad eléctrica

a) Cerciórese de que las clavijas de la herra mien - ta eléctrica están correctamente enchu fadas. Nunca modifi que la clavija. No utilice ningún adaptador para la clavija de una herra mienta eléctrica con conexión a tierra. Las clavijas que no se hayan cambiado y los enchufes adecua- dos reducen el riesgo de cortocircuitos.

Evite el contacto humano con superfi cies con conexiones a tierra como tubos metálicos, con- ductos, tubos de la calefacción, radiadores y re- frigeradores. El riesgo de cortocircuitos es mayor cuando el cuerpo está en contacto con el suelo. c) No use herramientas eléctricas bajo la lluvia o en entornos húmedos. Si entra agua en una herramienta eléctrica aumenta el riesgo de cortocircuito. d) No utilice el cable para todo. Nunca utilice el cable para mover la máquina, empujarla o sa car la clavija del enchufe. Mantenga el cable alejado del calor, aceite, zonas cortantes o pie zas en movimiento. Los cables dañados o en redados aumentan el riesgo de cortocircuito. e) Use un cable alargador impermeable adecuado para exteriores cuando trabaje con la herra- mienta eléctrica al aire libre. El riesgo de cortocircuito es menor si utiliza un cable alargador adecuado para exteriores. f) Si no se puede evitar el uso de la herramienta eléctrica en un lugar húmedo, use suministro protegido mediante dispositivo diferencial re- sidual (DDR). El uso de un DDR reduce el riesgo de choque eléctrico.

No permita que la familiaridad adquirida con el uso frecuente de las herramientas le haga con- fi arse e ignorar los principios de seguridad de las herramientas. Una acción descuidada puede cau- sar lesiones graves en una fracción de segundo.

3) Seguridad personal

a) No se descuide, preste atención a lo que está haciendo y utilice el sentido común mientras trabaje con esta herramienta. No use herra- mientas eléctricas cuando esté cansado o esté bajo los efectos del alcohol, las drogas o los medicamentos. Un momento de distracción, mientras utilice la herramienta eléctrica, puede provocar lesiones personales graves. b) Use equipo de protección individual. Use siem- pre gafas protectoras. El uso en condiciones apropiadas del equipo de seguridad como por ejemplo: mascarilla antipolvo, zapatos antides- lizantes de seguridad, casco o protección para los oídos, disminuye el riesgo de sufrir lesiones personales.

Evite arranques involuntarios. Asegúrese de que el interruptor está en la posición de apagado antes de conectarlo a la fuente de electricidad. Transportar herramientas eléctricas con el dedo puesto sobre el interruptor o enchufarlas con el interruptor encendido puede causar accidentes.

Quite cualquier llave de ajuste antes de encen- der la herramienta eléctrica. Una llave olvidada junto a una pieza móvil de la herramienta eléctri- ca puede provocar lesiones personales graves. e) No se estire demasiado. Mantenga siempre el equilibrio y tenga los pies en el suelo. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase apropiadamente. No lleve prendas holgadas o joyas. Mantenga su pelo, ropa y guantes alejados de las piezas móviles. Las prendas holgadas, las joyas y el pelo largo pueden quedar atrapados en las piezas móviles. g) Si se han suministrado dispositivos para la extracción y recogida de polvo asegúrese de que estos estén conectados y se utilicen co- rrectamente. El uso de estos dispositivos puede reducir los riesgos relacionados con el polvo. h) Mantenga las asas y las superfi cies de agarre secas, limpias y libres de aceite y grasa. Las asas y las superfi cies de agarre resbaladizas no permiten un manejo y control seguros de la herramienta en situaciones inesperadas.

Utilización y cuidados de la herramienta eléctrica a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para el trabajo que vaya a realizar. Una herramienta eléctrica apropiada realizará un trabajo mejor y más seguro si se utiliza para el objetivo con el que ha sido diseñada. b) No use herramientas que no pueden en- cenderse o apagarse con el interruptor. Las herramientas que ya no se puedan encender y apagar son peligrosas y deben repararse.

Desenchufe la clavija de la toma de electricidad antes de realizar modifi caciones, cambiar acce- sorios o guardar las herra mientas eléctricas. Ta-ES

les medidas de seguridad preventivas reducen el riesgo de la puesta en marcha accidental.

Mantenga a los niños alejados de una herra- mienta eléctrica sin utilizar y no permita a per - sonas que no estén familiarizadas con la má quina o estas instrucciones utilizar la herra mienta. La herramienta eléctrica puede ser peligrosa cuando la utilicen personas sin experiencia. e) Conserve sus herramientas cuidadosamente. Verifi que cualquier desalineación o agarro- tamiento de piezas movibles, piezas dañadas y cualquier otra causa, que pudiera repercutir en el buen funcionamiento de la herramienta eléctrica. Si la herramienta está estropeada, repárela antes de utilizarla. Muchos de los acci- dentes están causados por un manteni miento insufi ciente del equipo eléctrico. f) Mantenga las herramientas de corte limpias y afi ladas. Sierras con esquinas cortantes con un buen mantenimiento se bloquean menos y son más fáciles de controlar.

Utilice la herramienta eléctrica, accesorios y brocas etc. Siguiendo las instrucciones aten- diendo al tipo de herramienta eléctrica y tenga en cuenta las condiciones de trabajo y el tipo de trabajo que se va a realizar. Puede ser peligroso realizar trabajos con la herramienta diferentes de aquellos para los que está diseñada.

5) Uso y cuidado de las herramientas alimentadas

por batería a) Recargue las baterías únicamente con el cargador recomendado por el fabricante. Un cargador que es apto para un tipo de baterías determinado puede provocar riesgo de incen dio si se usa para cargar otra clase de baterías.

Use las herramientas eléctricas sólo con las baterías indicadas específi camente. El uso de otra clase de baterías diferente puede ocasionar el riesgo de derivar en lesiones o un incendio. c) Cuando el paquete de baterías no esté en uso, consérvelo retirado de objetos metálicos como sujetapapeles, monedas, llaves, clavos, torni- llos o cualquier otro objeto metálico pequeño que pueda hacer puente entre las terminales. El contacto entre las terminales de la batería puede causar quemaduras o incendio. d) Bajo condiciones extremas de abuso la batería podría expulsar un líquido; evite todo contacto. Si se produjese contacto accidentalmente, lá- vese bien con agua. Si el líquido hace contacto con los ojos, consulte también al médico. El líquido emanado de la batería puede causar irritaciones o quemaduras. e) No utilice una batería o una herramienta que esté dañada o modifi cada. Las baterías dañadas o modifi cadas pueden presentar un comportamiento impredecible y provocar un incendio, una explosión o riesgo de lesiones. f) No exponga una batería o una herramienta al fuego o a temperatura excesiva. La exposición al fuego o a temperaturas superiores a 130 °C puede provocar una explosión. NOTA La temperatura “130 °C” puede sustituir- se por la temperatura “265 °F”. g) Siga todas las instrucciones de carga y no car- gue la batería o la herramienta fuera del rango de temperatura especifi cado en las instruccio- nes. La carga incorrecta o a temperaturas fuera del rango especifi cado puede causar daños a la batería y aumentar el riesgo de incendio.

a) Haga reparar su herramienta eléctrica por una persona cualifi cada, usando solo piezas de repuesto idénticas. Esto garantiza que se man- tenga la seguridad de la herramienta eléctrica. b) Nunca repare las baterías dañadas. El manteni- miento de las baterías debe ser realizado solo por el fabricante o los proveedores de servicio autorizados.

ADVERTENCIAS DE SEGURIDAD PARA

• Aferre la herramienta eléctrica por las superfi - cies de agarre aisladas cuando realice alguna operación en la que el accesorio de corte pueda entrar en contacto con cables ocultos. Si el accesorio de corte entra en contacto con un cable con tensión, puede exponer las partes metálicas de la herramienta a tensión y ocasio- nar una descarga eléctrica al operador.

• Mantenga las manos alejadas de la zona de corte. No ponga las manos debajo de la pieza de trabajo. El contacto con la hoja de la sierra puede causar lesiones.

• Coloque la máquina sobre la pieza de trabajo solo cuando la máquina está encendida. De lo contrario, existe el riesgo de contragolpes si la herramienta de corte se atasca en la pieza de trabajo.

• Preste atención a que la placa de base esté bien apoyada sobre el material cuando corte. Si la hoja de la sierra se atasca puede romperse o causar contragolpes.30

• Después de terminar el corte, desconecte la máquina y extraiga la hoja de la sierra del corte solo después de que se haya detenido. De esta manera puede evitar el contragolpe y puede apoyar la máquina de forma segura.

• Use solo hojas de sierra en perfecto estado y que no estén dañadas. Las hojas de sierra do- bladas o desafi ladas pueden romperse, arruinar el corte o causar un contragolpe.

• No frene la hoja de sierra para pararla aplican- do una presión lateral después de desconectar- la. La hoja de la sierra puede dañarse, romperse o causar un contragolpe.

• Use detectores apropiados para determinar si hay líneas de servicios ocultas en el área de trabajo o llame a la compañía de servicios local para obtener información. Cualquier contacto con las líneas eléctricas puede provocar incen- dios y descargas eléctricas. Si se daña un tubo de gas, se puede provocar una explosión. Si se penetra en una línea de agua, se pueden causar daños a la propiedad.

• Utilice mordazas u otra forma práctica de asegurar y apoyar la pieza de trabajo en una plataforma estable. La sujeción de la pieza de trabajo con las manos o contra el cuerpo hace que esté inestable y puede llevar a perder el control.

Espere siempre a que la máquina se detenga completamente antes de apoyarla. La pieza insertada puede atascarse y provocar la pérdi- da de control de la herramienta eléctrica.

2. INFORMACIÓN DE LA MÁQUINA

Uso previsto La máquina ha sido diseñada para cortar madera, metales, plásticos, cerámica, caucho, etc. de cualquier tamaño y forma que sea necesario, manteniendo la placa de base bien apoyada contra la pieza de trabajo. Siempre se debe usar una hoja de sierra adecuada.

ESPECIFICACIONES TÉCNICAS

Modelo n.º JS503AC Voltaje 230-240V~Frecuencia 50HzVelocidad sin carga 0-3000/minCap. máx. de la sierra, madera 0° 65mm Cap. máx. de la sierra, acero 0° 6mmPeso 1.85 kg

(Nivel de presión sonora) 95 dB(A), K=3dB(A)

Nivel de vibración El nivel de emisión de vibraciones indicado en este manual de instrucciones ha sido medido según una prueba estándar proporcionada en EN 62841; pue- de utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas - al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento defi ciente, podría aumentar de forma notable el nivel de exposición - en las ocasiones en que se apaga la herramien- ta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante Protéjase contra los efectos de la vibración reali- zando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo. DESCRIPCIÓN Los números del texto se refi eren a los diagramas en la página 2-3.

1. Interruptor de Encendido/Apagado

5. Rueda de ajuste de velocidad

6. Interruptor pendular

7. Escala para ángulo de bisel

16. Tornillo para la placa de base

Sustitución de la hoja de la sierra (Fig. A, B) Cuando monte la hoja de la sierra, use guantes protectores. Peligro de lesiones al tocar la hoja de la sierra. Utilice únicamente hojas de sierra que correspon dan con los datos de las características indicados en las instrucciones de funcionamiento. Montar la hoja de la sierra Compruebe que el portahoja no tenga restos de material (como astillas de madera o metal).

1. Gire la palanca de sujeción (11) lo más a la

izquierda posible y mantenerla en esa posición.

2. Insertar la hoja de la sierra en el mandril (14).

Compruebe que la hoja de la sierra está bien sujeta y que los dientes apuntan hacia abajo.

Suelte la palanca de sujeción. Compruebe si la hoja de la sierra está bloqueada en su sitio. Ase- gúrese de usar la hoja de sierra adecuada para el material que corresponda. La máquina se suministra con una hoja de sierra para madera y una hoja de sierra fi na para metal y plástico. Desmontar la hoja de la sierra

1. Gire la palanca de sujeción (11) lo más a la

izquierda posible y mantenerla en esa posición.

2. Extraer la hoja de sierra del mandril (14).

3. Suelte la palanca de sujeción.

Colocación de la guía paralela (Fig. C)

1. Afl oje los pernos para guía paralela (12).

Monte la guía paralela (17) en la placa de base (9).

3. Ajuste el ancho de corte deseado utilizando la

escala de la guía paralela (17) y la marca de corte de la placa de base (9). La marca de corte (18) indica la posición de la hoja de la sierra.

4. Apriete los pernos para guía paralela (12).

Encendido y apagado (Fig. A)

• Para encender la máquina pulse el interruptor de Encendido/Apagado (1).

• Para apagar la máquina, suelte el interruptor de Encendido/Apagado (1). Regulación de la velocidad (Fig. A) La rueda de ajuste de velocidad (5) sirve para regular la velocidad. La velocidad ideal depende del perfi l y de los dientes de la hoja de sierra, así como del material de trabajo. No regule la velocidad durante el uso.

• Gire la rueda de ajuste de velocidad (5) hasta la posición necesaria. - En el caso de materiales duros, utilice una hoja de sierra de dientes fi nos y seleccione una velocidad más baja. - En el caso de materiales blandos, utilice una hoja de sierra de dientes gruesos y seleccio- ne una velocidad más alta. Ajuste del ángulo de bisel (Fig. A, D)

1. Afl oje los tornillos de la placa de base (16)

utilizando la llave hexagonal (13).

2. Ajuste la placa de base (9) en la posición de-

seada (0° - 45°). El ángulo de aserrado (bisel) se puede leer en la escala (7).

3. Apriete el tornillo (16) con la llave hexagonal

(13). La llave hexagonal puede guardarse en la máquina como se muestra en la Fig. A. Ajuste del interruptor pendular (Fig. A) El interruptor pendular (6) se utiliza para ajustar el modo en que los dientes de la hoja de la sierra aga- rran el material. El interruptor pendular se puede ajustar en 4 posiciones:

La acción pendular requerida puede determinarse mediante pruebas prácticas, pero se pueden seguir las siguientes instrucciones:

• Material blando (madera, plástico, etc.): ajuste el péndulo en el nivel II o III. Para un corte de sierra más fi no y neto, utilice un péndulo de nivel 0 o I.

• Material delgado, use el péndulo de nivel 0.

• Material duro (madera dura, acero, etc.): ajuste el péndulo en el nivel 0.

• Curvas: ajuste el péndulo en el nivel 0. Extracción de polvo (Fig. E)

• Conecte el tubo fl exible de un aspirador al adaptador de extracción de polvo (8).32

Nota: la función de soplado de polvo debe desacti- varse cuando se utilice un aspirador. Función de soplado de polvo (Fig. G) La línea de corte puede mantenerse despejada de astillas y residuos con la función de soplado de polvo.

• Para activar la función de soplado de polvo, desplace el interruptor del soplador de polvo (2) hacia la derecha, tal como se muestra en la fi gura G1.

• Para desactivar la función de soplado de polvo, desplace el interruptor del soplador de polvo (2) hacia la izquierda, tal como se muestra en la fi gura G2. Consejos para un uso óptimo

• Fije la pieza de trabajo. Utilice un dispositivo de fi jación para piezas de trabajo pequeñas.

• Trace una línea para defi nir la dirección en la que guiar la hoja de sierra.

Sujete la máquina fi rmemente por la empuñadura.

• Ajuste la velocidad de serrado.

• Ajuste el ángulo de inglete.

• Ajuste la posición pendular.

• Encienda la máquina.

• Espere hasta que la máquina alcance la máxima velocidad.

• Coloque la base de la sierra sobre la pieza de trabajo.

• Mueva lentamente la máquina por la línea pretrazada, presionando fi rmemente la base de la sierra contra la pieza de trabajo.

• No aplique demasiada presión sobre la máqui- na. Deje que la máquina haga el trabajo.

• Apague la máquina y espere que ésta se deten- ga completamente antes de dejarla.

Antes de realizar la limpieza y el manteni- miento, apague siempre la máquina y extraiga el enchufe de la red de alimentación. Limpie regularmente la carcasa de la máquina con un paño suave, preferentemente después de cada uso. Compruebe que los orifi cios de ventilación estén libres de polvo y suciedad. Elimine el polvo persistente utilizando un paño suave humedecido con agua y jabón. No use disolventes tales como gasolina, alcohol, amoniaco, etc. Tales productos químicos pueden dañar los componentes sintéticos. MEDIOAMBIENTE Los aparatos eléctricos o electrónicos defectuosos y/o desechados deben recogerse en lugares de reciclado apropiado. Solo para países de la Comunidad Europea No elimine las herramientas eléctricas como residuos domésticos. De acuerdo con la Directiva europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos, y su transposición a las legislaciones nacionales, las herramientas eléc- tricas que ya no se utilizan deben recogerse por separado y eliminarse en modo ecológico.

CONDICIONES DE GARANTÍA

Los productos VONROC han sido desarrollados con los más altos estándares de calidad y VONROC garantiza que están exentos de defectos relacio- nados con los materiales y la fabricación durante el periodo legalmente estipulado, a contar desde la fecha de compra original. En caso de que el producto presente defectos relacionados con los materiales y/o la fabricación durante este periodo, póngase directamente en contacto VONROC. La presente garantía se excluye en los siguientes casos:

• Si centros de servicios no autorizados han rea- lizado o han intentado realizar reparaciones y/o alteraciones a la máquina.

• Si se ha producido un desgaste normal.

• Si la herramienta ha sido mal tratada o usada en modo impropio, o se ha realizado incorrecta- mente su mantenimiento.

• Si se han utilizado piezas de repuesto no origi- nales. La presente constituye la única garantía implícita y explícita que ofrece la compañía. No existen otras garantías explícitas o implícitas que excedan las citadas aquí, incluidas las garantías implícitas de comerciabilidad e idoneidad para una fi nalidad en especial. VONROC no será considerada respon- sable en ningún caso por daños incidentales o consecuentes. Los recursos a disposición de los distribuidores se limitan a la reparación o a la sus- titución de las unidades o piezas no conformes. El producto y el manual de usuario están sujetos a variaciones. Las especifi caciones pueden variarse sin previo aviso.IT
